级配碎石施工技术交底记录
施工技术交底记录(级配碎石)

施工技术交底记录(级配碎石)
项目名称
南宁朱排冲环境综合整治项目配套道路-锦春路工程
分部工程
路面工程
分项项目名称
级配碎石施工
披露内容:
1、级配碎石材料的选择0~30mm碎石,级配良好。
2、铺设级配碎石时,可用模板控制标高。
机动车道厚25cm,非机动车道厚20 cm。
若不采用模板控制,每侧应比路幅宽出50 cm。
3、级配碎石摊铺平整后洒水碾压,用12T以上压路机碾压,轮迹深度不得大于5mm。
4、碾压后表面应坚实、平整,厚度偏差10%以内(每1000㎡)平整度小于15mm(每20m测),宽度不得小于设计规范。
横坡20mm(每20m测),压实度≥2.0t/m3(每1000㎡)。
披露单位
朱排冲环境综合整治项目配套道路-锦春路工程项目经理部
接收单元
披露方
收件人。
级配碎石底基层施工技术交底

级配碎石底基层施工技术交底1、施工准备1、对土路基层严格按照相关技术规范要求进行验收,对不满足设计要求的及时向业主和监理汇报;2、对施工作业段面派出专人提前采取安全措施、实施有效的交通安全管制;3、对各种施工机具进行全面检修,应经调试并使其处于良好的性能状态;应配备有足够的机械,施工能力需配套,重要机械宜有备用设备;4、用平地机将拌合均匀的混合料按规定的路拱进行平整和整形,在整形过程中,应注意消除粗细集料离析现象;2、施工放样施工前对铺筑路段按断面桩号进行路线标高及中边桩测量;各结构层的纵断面高程厚度采用悬挂钢丝基线来控制;每间隔20米设一基准线立柱,弯道处根据现场情况增加立柱,高程悬挂钢丝;为保证钢丝绷紧,在两端紧线器上安装测力器,以保证钢丝拉力不小于800N;钢丝基准线悬挂完成后,对基准线进行复测;为保证工程质量,平地机操作始终沿灰线行走,根据钢丝控制高程;3、中心站集中加工、运输、摊铺、碾压施工1、级配碎石料在中心站用反击破机械进行破碎,采用设计的三种级配进行加工、参配,严格控制好材料的质量;2、不同粒级的碎石和石屑等细集料需隔离,分级分仓堆放;3、在正式加工级配碎石混合料之前,必须先调试所用的破碎设备,使加工成型的碎石料都能达到规范规定的要求;4、针对本合同段时,级配碎石采用平地机摊铺混合料;5、材料的运输采用15t以上的自卸式汽车进行运输,运输到现场后由专人指挥,保证材料运输到规定的位置;材料的摊铺采用平地机进行摊铺,局部地方采用人工辅助添料;摊铺过后采用20T以上的振动式压路机进行压实,碾压按照先轻后重的原则,洒水碾压至规定的压实度;6、碾压顺序为:初压—复压—终压;7、用YZ20压路机按初压—复压—终压的碾压施工顺序,先静压1遍,振动碾压8遍,再进行静压1遍收尾;碾压时压路机的驱动轮面向平地机,且紧跟平地机之后,并保持较短的初压长度,以尽快使表面压实,从外侧向中心碾压,碾压时控制好速度,速度控制在2-3Km/小时,不得在碾压面上调头及刹车;8、在施工过程中应控制结构层的高层、宽度、厚度、平整度及横坡等;9、横向接缝按处理方法:两作业段的衔接处,应搭接拌和;第一段拌和后,留3-5m不进行碾压,第二段施工时,前段留下未压部分与第二段一起拌和和整平后进行碾压;4、铺筑试验段1、在底基层正式开工之前,应铺筑试验段;2、应通过无结合料的集料基层试验段,确定以下项目:1)用于施工的集料配合比例;2)材料的松铺系数;3)确定标准施工方法;4)确定每一作业段的合适长度;5)确定一次铺筑的合适长度;3、确定控制结合料数量和拌和均匀性的方法;4、对试验段进行技术总结上报监理工程师,经批准再进行大面积施工;5、质量管理施工过程中检查和控制底基层外形尺寸厚度、宽度、高程、平整度、压实度等;经监理工程师检验合格后方可进入下一道工序;6、机械性能尽量选用先进的、完好的机械设备,并做好维修与保养等保障工作,使得在运行中保持良好的状态,充分发挥其应有的作用;拌和厂和工地各设一个机械维修小组,并配备足够、适用的机具和易损零配件;漏油、漏渣的机械及车辆不得使用,避免给路面造成污染或损坏;7、现场防护在施工过程中及施工结束后,应封闭交通,以保证路面不被污染、压坏;8、施工生产工艺通过铺筑实验段选出最佳的生产配合比,发现问题及时调整;施工时严格按规范及施工组织设计操作,对运输、摊铺、碾压及养护等工序,均制定相应的质量检测标准,在施工过程中跟踪检测;9、质量通病防治一、接缝的处理1、横缝的处理:1、用平地机铺混合料时,靠近平地机当天未压实的混合料,可与第二天摊铺的混合料一起碾压,但应注意此部分混合料的含水量;必要时,应人工补充洒水,使其含水量达到规定的要求;2、每天的工作缝处理:两作业段的衔接处,应搭接拌和,第一段拌和后,留5-8m 不进行碾压,第二段施工时,前段留下未压部分与第二段一起拌和整平后进行碾压;2、纵缝的处理:1、应避免纵向接缝,如有特殊情况必须分两次摊铺;2、在不能避免纵向接缝的情况下,纵缝必须垂直相接,不应斜接,并按下述方法处理:a、在前一幅摊铺时,在靠后一幅的一侧用方木或钢模板做支撑,方木或钢模板的高度与级配碎石层的压实厚实相同;b、在摊铺后一幅之前,将方木或钢模板除去;c、如在摊铺前一幅时,应先将未完全压实部分和不符合路拱要求部分挖松并补充洒水,待后一幅混合料摊铺后一起进行整平和碾压;二施工中可能存在的问题及处理根据以往的施工经验级配碎石底基层的施工过程中可能会出现以下情况:1、混合料拌合不均匀,出现粗细集料“离析”现象;处理方法:对“离析”部位进行添加细料,重新拌合加压处理;检查料场供应的碎石料源是否稳定,碎石的颗粒组成级配变化范围是否过大,并及时做出调整使集料级配满足设计要求;2、碾压过程中碾压范围局部出现松散现象;处理方法:对松散部位进行洒水加压,检测粒料的含水率是否偏低,并作出相应调整,使粒料的含水率达到最佳含水率;3、碾压过程中局部出现“弹簧”现象;处理方法:对弹簧部位进行翻挖换料处理,检测粒料的含水率是否偏高,并作出相应调整,使粒料的含水率达到最佳含水率;4、级配碎石底基层施工完成后经检测压实度不能达到规范及设计规定的要求;处理方法:对压实度不能达到规范及设计规定的要求的范围进行加压处理,检查压路机的吨位、碾压遍数是否达到规范要求,并作出相应调整;。
路基级配碎石施工技术交底

路基级配碎石施工技术交底一、概述我施工管段路基级配碎石施工长度为3公里,分三段进行施工,路基基床表层级配碎石施工厚度为0.6m。
级配碎石压实度标准二、施工准备(1)确定施工配合比根据设计要求,级配碎石采用《铁路碎石道床底碴》的标准要求,其配比由中铁四局中心试验室制定,并由六公司设拌合站为我项目部集中供料。
经试验,确定级配碎石施工级配为:20~30㎜:10~20㎜:5~10㎜:5 ㎜以下438㎏:482㎏:504㎏:766㎏20%:22%:23%:35%加4%的水,即1m3的级配碎石加水91.25㎏。
注:20~30、10~20、5~10均为材料粒径,单位:㎜(2)、各作业队须配备的机械设备(3)、人员配备为保证施工正常进行,施工人员配置30人左右。
三、施工过程(1)由于级配碎石总填厚为0.6m,按两层进行施工,先基床下层填筑35㎝厚,采用推土机配合平地机摊铺,再基床上层25㎝厚采用摊铺机或推土机配合平地机进行施工。
(2)为保证基床表层填筑厚度,测量基床底层顶面标高,打桩控制基床表层下层的虚铺厚度,为精确控制填筑标高,按路基设计断面每10米打设断面桩。
在所打设的断面桩上按交底标高打上标记。
左、右边桩分别用细红绳按所作标记挂线控制。
(3)摊铺:自卸车将拌好的级配碎石运到现场后,听从现场施工人员的指挥,卸料时尽量做到轻、稳,尽可能将拌和料的离析降到最小,卸料间距按下式计算:间距=√每车方量/虚铺厚度压实方:松散方=1:1.174。
虚铺厚度采用35㎝,压实后厚度平均值为29.8 ㎝。
压实系数为35/29.8 = 1.174摊铺时的虚铺厚度以实际所要铺的厚度乘以压实系数。
压实系数依据试验段施工确定。
基床表层下层采用推土机按桩位所示标高粗略摊平,平地机精确摊铺,整平。
人工横向拉线,将凹凸不平的地方人工用铁锹铲平,平地机反复多次精确整平,到平整度、标高均达到设计要求为止。
级配碎石摊铺时,如出现部分集料发生离析,需进行人工二次拌和后使用。
级配碎石底基层施工技术交底

现象,则采用挖开晾晒、换土、掺石灰等措施进行处理。
(3)测量放样:恢复路中线,直线路段每15~20m设一桩,平曲线段每5~10m设一桩,并在两侧路肩边缘外0.3~0.5m设指示桩,在指示桩上标出基层的边缘设计标高及松铺厚度等参数。
(4)运输:采用7.5~9t自卸车运输。根据各路段基层的宽度、厚度及预定的干密度,计算各路段需要的干燥集料数量,并根据混合料的含水量以及所用车辆的吨位,计算每车料的堆放距离。在雨季施工时,宜当天运输、摊铺、压实,以免下雨时料堆下面积水。
(5)摊铺:用平地机、推土机或人工,按试验路段所求得的松铺系数进行摊铺,摊铺时力求均匀,摊料过程中,将土、石超尺寸颗粒及其他杂物捡除。
交底单位
广西建工集团
第五建筑工程有限责任公司
接收单位
广西建工集团
第五建筑工程有限责任公司
交底人
接收人
施工技术交底记录施管表5
年月日
工程名称
横县横州镇宝华西路延长线“三通一平”等基础设施工程
分部工程
路面程
分项工程名称
级配碎石底基层
交底内容:
级配碎石下基层
(1)级配碎石最大粒径应不大于40mm,碎石中不应有粘土块、植物等有害杂质。
(2)级配碎石基层下承层为土质基层时,施工前对下承层进行清理、检查、修整、
(6)碾压:摊铺后,立即用平地机初步整型和整平。初步整平后,用平地机快速碾压一遍,以暴露潜在的不平整。不平处人工铺料,再用12t振动压路机进行碾压。压实时遵循先轻后重、先慢后快的原则,直线段由两侧路肩向中心碾压;平曲线段,由内侧路肩向外侧路肩碾压。碾压过程中,混合料含水量须保持在最佳值或大1%最佳值。碾压完成后立即开始养生。
道路级配碎石安全技术交底模板

一、工程概况1. 工程名称:_______2. 施工单位:_______3. 施工地点:_______4. 施工时间:_______5. 工程规模:_______二、安全技术交底目的为确保道路级配碎石施工过程中安全生产,提高施工质量,现将安全技术交底如下:三、安全技术交底内容1. 施工准备(1)施工人员:施工人员必须具备相应的资格证书,熟悉施工工艺和安全操作规程。
(2)施工机械:确保施工机械安全可靠,定期进行维护保养。
(3)施工材料:使用符合国家标准的道路级配碎石,严禁使用不合格材料。
2. 施工工艺(1)施工流程:施工前,必须进行施工方案的编制和审批,确保施工流程合理、安全。
(2)施工方法:按照设计要求,采用分层、分段、分块施工,严格控制施工质量。
(3)施工技术:采用机械摊铺、人工配合的方式,确保级配碎石平整、密实。
3. 安全防护措施(1)施工现场:设置安全警示标志,确保施工区域安全。
(2)高处作业:使用安全带、安全网等防护设施,防止高处坠落。
(3)机械设备:操作人员必须经过培训,掌握机械设备的安全操作规程。
(4)施工现场交通:设置交通警示标志,确保施工区域交通秩序。
4. 环境保护措施(1)施工现场:做好排水、防尘、降噪等工作,确保施工环境达标。
(2)废弃物处理:对施工过程中产生的废弃物进行分类、回收、处理。
5. 应急预案(1)火灾:设置消防设施,确保消防通道畅通,定期进行消防演练。
(2)触电:确保施工现场电气线路安全,定期检查电气设备。
(3)中毒:做好施工现场通风,防止有毒有害气体积聚。
四、安全技术交底责任1. 施工单位负责组织安全技术交底,明确施工过程中各项安全措施。
2. 施工人员必须认真听取安全技术交底,遵守各项安全操作规程。
3. 项目部管理人员负责监督施工过程中的安全措施落实情况。
五、安全技术交底要求1. 施工人员必须掌握本交底内容,严格遵守安全操作规程。
2. 施工过程中,如发现安全隐患,应立即停止施工,报告项目负责人。

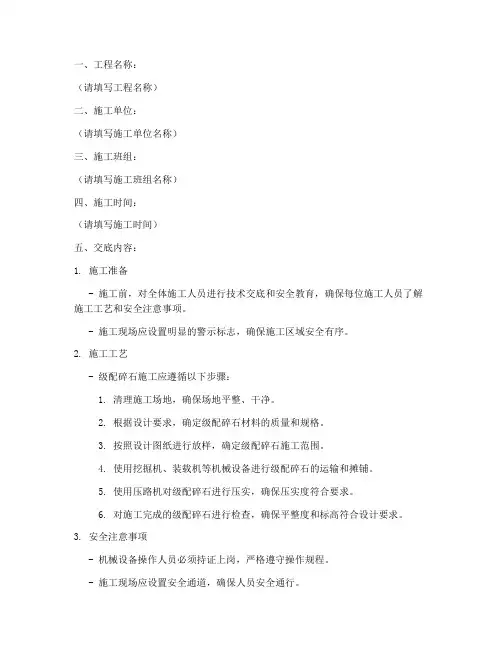

级配碎石施工技术安全交底模板

一、工程名称:(请填写工程名称)二、施工单位:(请填写施工单位名称)三、施工班组:(请填写施工班组名称)四、施工时间:(请填写施工时间)五、交底内容:1. 施工准备- 施工前,对全体施工人员进行技术交底和安全教育,确保每位施工人员了解施工工艺和安全注意事项。
- 施工现场应设置明显的警示标志,确保施工区域安全有序。
2. 施工工艺- 级配碎石施工应遵循以下步骤:1. 清理施工场地,确保场地平整、干净。
2. 根据设计要求,确定级配碎石材料的质量和规格。
3. 按照设计图纸进行放样,确定级配碎石施工范围。
4. 使用挖掘机、装载机等机械设备进行级配碎石的运输和摊铺。
5. 使用压路机对级配碎石进行压实,确保压实度符合要求。
6. 对施工完成的级配碎石进行检查,确保平整度和标高符合设计要求。
3. 安全注意事项- 机械设备操作人员必须持证上岗,严格遵守操作规程。
- 施工现场应设置安全通道,确保人员安全通行。
- 严禁酒后作业,施工现场禁止吸烟。
- 施工人员应穿戴符合要求的个人防护用品,如安全帽、手套、防尘口罩等。
- 上下班高峰期,注意交通安全,遵守交通规则。
- 遇到恶劣天气,如雨、雪、雾等,应暂停施工,确保人员安全。
4. 应急处置- 发生安全事故时,立即停止施工,迅速采取救援措施。
- 及时报告上级领导和相关部门,协助进行事故调查和处理。
- 对事故原因进行深入分析,制定整改措施,防止类似事故再次发生。
5. 质量管理- 严格按照设计要求和施工规范进行施工,确保工程质量。
- 加强对原材料、施工过程和成品的检查,确保各项指标符合要求。
- 对不合格产品进行整改或返工,确保工程质量。
六、责任落实- 施工单位应加强对施工过程的质量和安全监管,确保施工顺利进行。
- 施工班组应落实责任制,明确各岗位人员的职责,确保各项工作落实到位。
- 施工人员应严格遵守操作规程,确保自身和他人的安全。
七、交底记录- 本技术交底由(交底人姓名)于(交底日期)进行,参与交底人员(参与交底人员姓名)。
2级配碎石底基层技术交底

(2)以上准备工作完成后,既可进行路面底基层试验段的施工,取得各经验参数后即可正式进行底基层的摊铺作业。大型翻斗汽车将焖好的级配碎石运往摊铺处用推土机推平,注意根据摊铺面积和预定干密度,计算所需出用料的数量进行运料。摊铺的松铺厚度应为压实厚度×松铺系数,用平地机摊铺时,松铺系数取1.3。
施工技术交底记录施管表5
2010年月日
工程名称
南宁市可利大道东段
(高新东三路~安吉大道)工程
分部工程
道路工程
分项工程名称
级配碎石底基层
交底内容:
1、施工方法
(1)首先备好0~31.5mm的级配碎石,配料准确,混合料必须均匀,没有粗细颗粒离析的现象;施工前进行焖料,使其含水量达到最佳含水量,然后用挖掘机或装载机装料运到施工现场,推土机推平,再用平地机配合人工精平,用20t振动压路机碾压,压实厚度不超过20cm,每层的压实度不小于95%。碎石压碎值不能大于30%。
>15
3
3
宽度
不小于设计规定+B
40m
1
用钢尺量
4
中线偏位
≤20㎜
100m
1
用经纬仪测量
5
纵断高程
±20㎜
20m
1
用水准仪测量
6
横坡
±0.3%且不反坡
20m
路宽
(m)
<9
2
用水准仪测量
9~15
4
>15
6
7
压实密度
不小于设计规定(≥95)
级配碎石施工技术交底

技术交底记录编号:①运料设备:自卸车若干辆。
②整平设备:摊铺机2台。
③碾压设备:,YZ220振动压路机2台、钢轮压路机2台。
④其他设备:洒水车2-3台,抽水泵1台。
2、施工方法2.1测量级配碎石底基层标高控制由项目部测量队负责,分包方配合挂线,严格控制厚度及标高,确保底基层厚度符合规范要求。
基层摊铺采用基准钢丝法调平,在摊铺段两边沿边线定边桩,在直线段上间隔20m、在平曲线上间隔10m打好导向控制支架,并测定一点控制高程和横坡度,计算和标定钢丝绳悬挂高度。
用直径2mm钢丝绳和紧线钳按控制标高放好摊铺机摊铺厚度基准面,钢丝绳的拉力不小于800N。
中间标高用横坡自动仪控制,在超高横坡变化段采用中间走支架铝合金梁的方法控制。
2.2混合料的摊铺①、本工程混合料摊铺采用2台摊铺机。
②、摊铺前应将石灰石渣层适当洒水湿润。
③、摊铺前应检查摊铺机各部分运转情况而且每天坚持重复此项工作。
④、调整好传感器臂与导向控制线的关系严格控制基层厚度和高程保证路拱横坡度满足设计要求。
⑤、运料车应在距摊铺机10-30cm左右时挂空档停车由摊铺机迎上去推动前进。
⑥、摊铺应及时、连续、均匀、缓慢不间断地进行。
如拌和机生产能力较小在用摊铺机摊铺混合料时应采用最低速度摊铺禁止摊铺机停机待料。
根据经验摊铺机的摊铺速度一般宜在1m/min左右。
⑦、基层混合料摊铺应采用两台摊铺机梯队作业相距至少5-8M,一前一后应保证速度一致、摊铺厚度一致、松铺系数一致、路拱坡度一致、摊铺平整度一致、振动频率一致等两机摊铺接缝平整。
摊铺机的螺旋布料器应有三分之二埋入混合料中。
⑧、施工过程中要求设专人检查基准钢丝高度和熨平板的坡度,如有偏差,及。
级配碎石技术交底

交底内容:级配碎石垫层施工1、本试验段级配碎石垫层工程桩号为:KO+OOO-KO+3O0右幅。
2、本段级配碎石垫层厚150m m ,总工程量约为:11000m3。
3、级配碎石采用厂拌法拌和,采用10台自卸车运输混合料,2台摊铺机摊铺, 台单钢轮压路机碾压,一台胶轮压路机收面的方法进行施工。
4、测量放线:(1) 准备试铺的前一天做好路面中桩、原地面测量,宽度放样,宽度必须满 足设计要求,同时在两侧架设钢丝绳,架设原则为确保厚度的前提下兼顾纵断高程。
按摊铺机宽度与传感器间距,在直线上的间距为 10米,在弯道的间距为5米,并 做好标记,导向控制线的钢丝拉力应不小于800N 。
(2) 为确保边缘部分压实度,路面两侧位置均采用支立枕木方式,确保支撑牢固。
按松铺系数架设好钢丝绳(试验段暂采用 1.3,待摊铺时,不断根据相对坐 标测量方法测定),松铺系数测定时采用相对坐标测量的方法,即仪器架立不动,分别测量原地面、碾压前、碾压后的相对标高,松铺系数 =(碾压前的相对标高- 原地面的相对标高)十(碾压后的相对标高-原地面的相对标高),取有效碾压厚 度值的松铺系数平均值作为松铺系数,大面积摊铺时再进5.、拌和:(1) 本路面工程采用中心站集中拌制混合料,在对集料进行含水量及级配分 析后,下达生产配料单及掺水量,拌和站才允许开始生产。
(2) 拌和设备必须能够准确控制各种材料的数量,保证配料精度,同时要求 设备性能好,完好率高。
(3) 拌和设备配料、计量功能齐全、有效,料仓上口安装相应的筛网来剔除超大粒径。
(4) 拌和现场设试验员控制混合料拌和时的含水量和各种材料的配比,随时 抽查配比情况并记录,发现异常及时调整或停止生产。
(5)配料斗配专门工作人员, 时刻监视下料情况,并帮助施工技术交底记录编号工程名称 晋江市金井北通道道路整治工程 施工单位中铁大桥局股份有限公司 交底提要 级配碎石垫层施工技术交底交底日期步测量。
级配碎石(基层)施工技术交底书

钢尺丈量
5
平整度
12
每200m测2处×10尺
3m直尺
6
横坡
±0.5
每200m测4个断面
水准仪
7
厚度
-10
每200m每车道检测1处
水准仪
6安全措施
6.1机械操作手必须是经培训合格并取得相应特种作业操作证的人员操作,严格按照操作规程操作,禁止违章作业。
6.2施工便道交口、人员经常出入口出设置安全警示牌,车辆慢行牌,必要时人员现场指挥,防止发生交通事故。
5质量标准
级配碎石顶施工质量标准应符合下表规定
基层施工验收质量标准
项次
检查项目
规定值或允许偏差
(mm)
检验频率
检验方法
1
压实度
≥98%
每200m每车道检测2个点
灌砂
2
弯沉
≤71.3(0.01mm)
双车道小于1km检测80~100个点
/
3
纵断面
+5,-15
每200m检测4个断面
水准仪
4
宽度
不小于设计值
4.6接缝处理
每天施工的工作缝做成横向接缝,下次施工前先将未经压实的混合料铲除,再将已碾压密实且高程符合要求的末端挖成一横向(与路面垂直)向下的断面,然后再摊铺新的混合料。
4.7修整养护
级配碎石两边应人工修整平顺;刚碾压完毕的级配碎石,严禁运输车辆行驶,养护时间为5天~7天;
养生期内,应洒水养生,确保表面湿润,严禁洒水过量。
4.8验收
在自检合格的基础上向监理单位报验,合格并经监理同意后方可进入下道工序施工。
复核人
交底人
接受交底人
技术交底书
级配碎石交底

工程称
104国道连江至晋安段改线工程(纵二线)
琯头岭隧道连江侧至琯头互通段
施工单位
中国建筑股份有限公司
施工部位
或层次
路面工程
施工
内容
级配碎石下基层
交底时间
交底内容:
施工要求:
级配碎石采用中心站集中拌和。推铺时,应该采取两台摊铺机同步向前摊铺混合料,并一起碾压以避免纵向接缝。在最佳含水量下进行碾压,达到按照重型压实试验法确定的压实度要求,级配碎石基层的压实度要求为≥99%。放集料的场地应进行硬化,细集料应进行覆盖,防止雨淋。在推铺前视现场情況,在底基层上洒水,使底基层顶面保持适宜的湿度。
不合格
级配碎石筛分试验
合格
碎石料运输
摊铺
碾压和边部整形
不合格
无侧限检测
合格
下道工序
1、严格自检,坚持质量第一,用数据说话的原则,所有工序需经自检合格,并经监理工程师抽检合格后方可进行下一道工序施工。
2、砼表面必须整理平整,线形平顺,美观大方。
3、严抓现场施工安全管理。现场设安全人员1名,负责施工过程中的安全工作,以及发现安全隐患及时报告相应负责人,及时处理。
3、现场人员及车辆应由专人指挥,各部门分工明确,互相协作,定期对施工人员进行安全教育。
4、现场电器设备要有防漏电措施,非电工不得安装、操作电器设备。
1、文明施工措施 现场文明施工的好坏直接关系到企业形象,为保证工程施工文明有序,采取以下措施:
(1)料场材料必须分类堆放整齐,工完料尽,清理恢复不留尾巴。
(2)料场、施工场地、施工道路作到布置合理,场地平整,排水畅通。
(3)实行岗位责任制,上岗前,职工进行岗前培训,持证上岗。施工中,实行挂牌施工。
级配碎石底基层施工技术交底记录

级配碎石底基层施工技术交底记录项目名称:XXX工程施工单位:XXX建筑工程有限公司工程地点:XXX施工部位:XXX施工日期:XXXX年XX月XX日参与人员:施工队长、技术员、施工人员一、项目概况:本工程旨在对XXX进行级配碎石底基层施工,为进一步进行XXX的施工奠定基础。
本次施工内容主要包括底基层的清理、级配碎石的铺设和夯实等工作。
二、施工要求:1.施工前应按照设计要求检查施工现场及材料,并进行准备工作。
2.底基层需要平整牢固,无松动和坑洼,确保施工质量。
3.级配碎石的堆积高度应符合设计要求,夯实密实。
4.施工过程中,应严格按照操作规范进行施工,确保施工质量。
三、施工过程及交底内容:1.施工准备1.1确认碎石的规格和数量,准备施工设备和工具。
1.2清理施工现场,清除杂物和垃圾。
1.3检查施工设备的工作状态,确保正常使用。
2.底基层清理2.1利用挖掘机对底基层进行清理,清除表面泥沙、石屑以及其他杂物。
2.2使用水冲洗底基层,保持底基层的清洁。
2.3对于底基层上的大块石块,需要进行拆除或破碎处理。
3.级配碎石的铺设和夯实3.1根据设计要求计算碎石的用量,在施工现场进行堆放。
3.2将级配碎石均匀地铺设在清理后的底基层上,厚度均匀,填满坑洞。
3.3级配碎石的堆积高度应符合设计要求,根据图纸要求进行调整。
3.4利用夯实机进行碎石的夯实工作,夯实面积应包括整个碎石区域,并确保夯实均匀。
3.5夯实时需注意机器的轰击次数和均匀性,避免损坏土地表面。
3.6夯实至碎石无明显松动为止。
4.施工质量验收和记录4.1按照设计要求对施工质量进行验收,确保底基层的平整度和密实度符合要求。
4.2对底基层的施工结果进行记录,包括堆积高度、碎石规格、夯实工艺等。
4.3若发现施工中出现的问题,应及时进行修复或调整。
四、安全措施:1.施工现场应设置警示标志和安全警戒线,确保施工区域的安全。
2.施工人员应佩戴合适的安全防护用具,如安全帽、安全鞋等。
级配碎石底基层施工安全技术交底

8.施工所用的各种机具设备和劳动保护用品应定期进行检查和保修, 保证其经常处于良好状态。不合格的机具设备和劳动保护用品严禁使用。
9.进行工序施工的各班组之间必须建立完善的交接班制度。在交接班时, 交班人员应将本班组工作情况及有关安全措施和存在问题向接班人员进行详细的交待, 工地值班负责人应认真进行检查交接班情况, 对安全隐患整改完毕后方可进行施工。
3.用电维修工作纪录
电工维修工作纪录应当详尽, 要记载时间、地点、设备、维修内容、技术措施、处理结果等内容。
(三)施工现场对外电线路的安全距离及防护
1.高压线路至接地物体或地面的安全距离。
外线电路的额定电压(kv)
1~3
6
10
35
60
110
220j
330j
500j
外线电路的边缘至接地物体或地面的安全距离(cm)
(四)临时用电安全技术措施
1.接地及接零保护系统
保护接地是指将电器设备不带电的金属外壳及接地级之间作可靠的电器连接, 此种保护方式只适用于TT供电系统的施工现场;保护接零是指在电源中性点直接接地的低压电力系统中, 将用电设备的外壳及供电系统中的零线或专用零线直接做点器联接, 此种保护方式只适用于TN供电系统的施工现场。
1.安全技术交底
各施工对必须进行施工现场临时用电安全技术交底, 安全技术交底必须完备、可靠、有针对性, 技术交底和被交底人必须在安全技术交底卡上签名, 严禁代签, 各施工队必须将安全技术交底卡原件一份上交至项目经理部质安检查领导小组存档。
2.安全检测
施工现场临时用电必须定期进行安全检测, 及时发现和消除用电事故隐患, 安全检测内容主要有:临时用电工程检查验收;电器设备的试、检验凭单和调试纪录;绝缘电阻测定纪录;接地电阻测定纪录。各种检测纪录必须保存完好备查。
级配碎石基层安全技术交底模板

一、工程概况1. 工程名称:____________________2. 施工单位:____________________3. 施工地点:____________________4. 施工内容:级配碎石基层施工5. 施工时间:____________________二、安全技术交底1. 施工人员要求- 所有参与级配碎石基层施工的作业人员必须经过专业培训,熟悉施工工艺和安全操作规程。
- 作业人员应穿戴好个人防护用品,如安全帽、防护眼镜、工作服、手套、防尘口罩等。
2. 施工前准备- 检查施工场地,确保排水畅通,无积水。
- 检查施工设备,确保其完好、可靠,符合施工要求。
- 检查施工材料,确保质量符合设计规范和施工要求。
3. 施工工艺- 按照设计图纸和施工规范进行施工,严格控制级配碎石的质量。
- 施工过程中,应按照分层、分段、分片的原则进行施工。
- 确保级配碎石的摊铺厚度、平整度和压实度符合设计要求。
4. 施工安全措施- 施工现场应设置明显的安全警示标志,如“注意安全”、“小心滑倒”等。
- 施工现场应设置隔离设施,防止无关人员进入施工区域。
- 机械设备操作人员应持证上岗,严格按照操作规程进行操作。
- 施工现场应配备足够的消防器材,如灭火器、消防砂等。
5. 环境保护- 施工过程中,应采取有效措施防止扬尘污染,如覆盖裸露的土方、洒水降尘等。
- 施工结束后,应及时清理施工现场,恢复原状。
三、质量管理1. 级配碎石的质量应符合设计规范和施工要求。
2. 施工过程中,应进行质量检查,包括材料检验、施工过程检验和成品检验。
3. 发现质量问题,应立即采取措施进行整改,确保工程质量。
四、应急措施1. 如发生安全事故,应立即停止施工,组织人员抢救伤员,并向上级报告。
2. 根据事故情况,采取相应的应急措施,如隔离事故现场、防止事故扩大等。
五、交底记录1. 本安全技术交底由施工负责人向全体施工人员进行交底。
2. 施工人员应认真听取交底内容,并签字确认。
级配碎石垫层技术交底

级配碎石(砂砾)垫层施工技术交底一、准备工作①、在经验收合格的路基上恢复中线,每20m 设一桩,并在路面两侧边缘外0.5 m设指标桩;②、使用骨料由三种不同粒径的碎石(粒径为0~4.75mm,、4.75~19mm、19~31.5mm)按2:4:4比例掺配组成,碎石的最大粒径、级配和压碎值等符合有关规范标准。
③、料场中各档石料的堆放必须严格分开,不许窜料,否则级配难以控制。
二、施工方法(1)、级配碎石垫层采用集中拌和,拌和后的混合料由汽车分运至现场摊铺整平。
在施工中着重抓好混合料的拌和、摊铺和碾压三个环节。
施工程序为:施工放样→路基整修→级配碎石碎石配合比控制→混合料拌和→自卸车分运→机械摊铺整平→初压一遍→人工找补整平→终压→交通管制。
(2)、具体施工工艺:1、拌合级配碎石的拌和有三个主控项目:级配准确、含水量合理和拌和的均匀性。
①、级配调制级配的调制对级配碎石来讲,试拌的主要目的是调整生产配合比。
配合比的调整是在干拌的状态下进行的,根据生产配合比的计算结果,以使用最多的那档集料为基准,即以此档料的生产率最大,单独调整其他各档料的生产率(一般情况下料门开度不变,调整小皮带转动频率),使各档料的生产率与生产配合比相同,然后同时开动各档料仓,使各档料混合,取样筛分,检查级配是否符合要求,否则需重新调节。
②、拌和含水量的调整级配碎石在运输、摊铺、碾压过程中含水量会有损失,为了使现场级配碎石能够在接近最佳含水量下进行碾压,在拌和过程中的加水量宜高于最佳含水量。
根据天气情况和气温高低应对摊铺形式以及拌和含水量做适当调整,潮湿天气采用摊铺机时摊铺含水量宜高出0.5%~1%;气温高、干燥天气采用摊铺机摊铺时可高出1%~2%。
若拌和时已不能提高持水量,采用在拌和生产前一天晚上向粗集料浇洒适量的水以预先吸水饱和的办法(石屑宜保持干燥)效果较好, 也可在碾压时提前补水③、拌和的均匀性级配碎石采用连续式稳定土拌和机拌合,拌和的均匀性主要是通过延长拌和时间来取得,以出料不至于出现明显的离析为准,可以调整生产率来解决拌和的均匀性问题。
级配碎石施工安全技术交底书

级配碎石施工安全技术交底书级配碎石施工安全技术交底书1. 前言本是为了确保级配碎石施工过程中的安全性而编制的交底书。
本将详细说明级配碎石施工的各个环节和注意事项,以确保施工过程中人员的安全,保护环境和设备的完整性。
2. 施工前准备2.1 确定施工区域- 确定施工区域边界和范围- 将施工区域标记出来,以警示他人2.2 安全设施- 确保施工现场有足够的安全设施,包括防护栏、标志牌等- 检查和确保安全设施的有效性和可靠性2.3 施工人员培训- 对施工人员进行相关安全知识和操作技能的培训- 强调施工人员的责任和义务,确保他们严格按照安全操作规程进行作业3. 施工过程3.1 机械设备安全- 确保机械设备经过合格的维修和检查,并具备正常工作状态- 在机械设备运行期间,严禁进行维修或调整3.2 作业人员安全- 施工人员应佩戴符合安全标准的个人防护装备,如安全帽、安全鞋等- 当施工人员从高处作业时,要求佩戴安全带- 指定专人监督作业过程中的安全操作和防护措施的执行情况3.3 施工材料安全- 对级配碎石进行质量检测,确保材料符合相关标准和要求- 在储存和运输过程中,注意避免碎石掉落,确保周围环境的清洁和安全3.4 环境保护- 在施工期间,严禁将废弃物和污水直接排放到环境中- 清理施工现场,确保周围环境的整洁和安全4. 施工后收尾- 对施工现场进行检查,确保没有遗留物和隐患- 移除安全设施,并妥善存放- 检查施工设备的使用情况,及时修理或更换损坏的设备附件:1. 级配碎石施工区域划定图2. 施工人员安全培训记录表3. 机械设备维护和检查记录表法律名词及注释:1. 安全设施:指在施工现场设置的具有安全保护作用的设备或装置,包括防护栏、标志牌等。
2. 个人防护装备:指施工作业人员应佩戴的保护装备,如安全帽、安全鞋等。
3. 环境保护:指在施工过程中采取的措施,以确保周围环境的整洁和安全,防止废弃物和污水对环境造成污染。
级配碎石施工技术交底

级配碎石施工技术交底施工准备一、路基的准备:1、当上路床施工完毕并自检合格后,立即报验,检测内容内包括:固体体积率、纵断面高程、中线偏位宽度、平整度、横坡度、边坡及弯沉。
已交验的路段尽量封闭交通。
2、级配碎石施工前,待施工的路床应进行检查,有积水坑槽、弹软、松散等现象要及时处理,并且整段进行复压(无论是否存在缺陷)。
3、施工放样:用全站仪恢复中桩,桩距在直线段为20M,曲线段为10M。
并在边桩外30CM 处设指示桩,标注级配碎石顶面位置线。
二、机械准备:用于级配碎石底基层的机械如下:WSC200型拌和楼1套,RP900W摊铺机1台,ZL—40装载机1台,5吨自卸车10辆,洒水车1辆,ZY—15振动压路机1台。
三、人员准备:1、用于路面底基层施工的队伍相对固定,每作业点配备不少于10人的民工配合机械施工,进行级配碎石底基层的施工。
四、材料准备:级配碎石底基层所用材料需石料强度高,级配良好。
级配料采用分级掺配法、在料场将不同规格的材料掺配好、运到工地,掺配比例见试验报告。
施工工艺一、工艺流程:用粒料拌和机进行拌和,拌和设备配有自动计量装量,拌和时严格控制混合料含水量(宜比最佳含水量大1%左右,以防运输时水份损失),拌和力求均匀,每天拌和前应先测定材料含水率,调整施工配合比,运输采用自卸汽车运到工地,用摊铺机摊铺。
摊铺好的混合料进行平整、整形后,用12-15T静压式三轮压路机进行稳压,然后用15T以上振动压路机振动碾压,混合料从加水拌和至碾压结束的时间不宜超过2小时。
每层压实厚度不应小于设计值,压实应遵循静-振-静原则,直线段由两侧路肩向路中心碾压,平曲线由内侧向外侧进行碾压,碾压直至密实度满足规范要求。
碾压过程中,如有“弹簧”、“松散、起皮”等现象时,应及时翻开重新拌和,使其达到质量要求,在碾压结束后,再整平一次使其路拱和标高符合要求,终平要仔细进行,必须将局部高处刮出路外,局部低洼处,不再进行找平,留待上层施工处理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.1材料符合以下规定:
1轧制碎石的材料可为各种类型的岩石(软质岩石除外)、砾石。轧制碎石的砾石粒径应为碎石最大粒径的3倍以上,碎石中不得有粘土块、植物根叶、腐殖质等有害物质。
2碎石中针片状颗粒的总含量不得超过20%。
交底单位
接收单位
交底人
接收人
施工技术交底记录
城镇道路质检·1·86
第页,共页
3摊铺碎石每层应按虚厚一次铺齐,颗粒分布应均匀,厚度一致,不得多次找补。
4已摊平的碎石,碾压前应断绝交通,保持摊铺层清洁。
2.3碾压除遵守以上有关规定外,尚应符合下列规定:
1碾压前和碾压中应先适量洒水。
2碾压中对过碾现象部位,应进行换填处理。
2.4成活应符合下列规定:
1碎石压实后及成活中应适量洒水。
施工单位
中煤三建
分包单位
项目经理
技术负责人
施工工长
分部工程名称
快车道
分项工程名称
级配碎石
验收部位
主要工程数量
验收规范及图号
CJJ1-2008
交底内容
各项质量标准应符合下表规定:
表二、
主控项目
1
碎石与嵌缝料质量及级配应符合规范规定。
第7.8.4-1条
2
基层压实度大于等于97%,底基层压实度大于95%。
路床表面上的车辙或松软部分和压实不足的地方以及任何不符合规定要求的表面都应翻松、清除或掺填同类材料重新进行整修碾压,使其达到相关技术要求。
施工前对路基进行复验,同时保证路基排水设施的完好。
恢复中线测量,直线段每20~25m设一桩,平曲线每10~15m设一桩。
采用12T以上压路机碾压,碾压方向均应与中心平行,碾压顺序:直线段由边到中,超高段由内侧向外侧,依次连续均匀进行碾压。碾压时,后轮重叠1/2轮宽,使每个摊铺碾压层整个厚度和宽度完全均匀地压实到规定的压实度为止。压实后表面平整、无轮迹或隆起,并有正确的断面和适当的路拱。压实机碾压速度的控制,头两遍以采用1.5~1.7Km/h为宜,以后用2.0~2.5Km/h。压路机压不到的地方,用机夯实直到达到规定的密实度为止。
第7.8.4-2条
3
弯沉值不应大于设计规定。
第7.8.4-3条
一般项目
1
表面应平整、坚实,无推移、松散、浮石现象。
第7.8.4-4条
2
允许偏差
中线偏位(mm)
≤20
3
纵断高程
(mm)
基层
±15
底基层
±20
4
平整度
(mm)
基层
≤10
底基层
≤15
5
横坡(%)
±0.3%且不反坡
6
宽度(mm)
不小于设计规定+B
底基层
城市快速路、主干路
<26%
<30%
次干路
<30%
<35%
次干路以下道路
<35%
<40%
4碎石或碎砾石应为多棱角块体,软弱颗粒含量应小于5%;扁平细长碎石含量应小于20%。
2.2摊铺应符合下列规定:
1宜采用机械摊铺符合级配要求的厂拌级配碎石或级配碎砾石。
2压实系数应通过试验段确定,人工摊铺宜为1.40~1.50;机械摊铺宜为1.25~1.35。
工程名称
宿州市唐河路项目工程
单位工程名称
道路工程
施工单位
中煤三建
分包单位
项目经理
技术负责人
施工工长
分部工程名称
快车道
分项工程名称
级配碎石
验收部位
主要工程数量
验收规范及图号
CJJ1-2008
交底内容
3级配碎石及级配碎砾石石料的压碎值应符合表一的规定。
表一、级配碎石及级配碎砾石压碎值
项 目
压 碎 值
基 层
2视压实碎石的缝隙撒布嵌缝料。
3宜采用12t以上的压路机碾压成活,碾压至缝隙嵌挤密实,稳定坚实,表面平整,轮迹小于5mm。
4未铺装上层前,对已成活的碎石基层应保持养护,不得开放交通。
交底单位
接收单位
交底人
接收人
施工技术交底记录
城镇道路质检·1·86
第页,共页
工程名称
宿州市唐河路项目工程
单位工程名称
道路工程
7
厚度(mm)
砂石
+20,-10
砾石
+20,-10%层厚
交底单位
接收单位
交底人
接收人
施工技术交底记录
城镇道路质检·1·86
第页,共页
工程名称
宿州市唐河路项目工程
单位工程名称
道路工程
施工单位
中煤三建
分包单位
项目经理
技术负责人
施工工长
分部工程名称
快车道
分项工程名称
级配碎石
验收部位
主要工程数量
验收规范及图号
CJJ1-级配碎石底基层前,应从填筑好的路基上将所有浮土、杂物清除干净,并精确测量、严格整形和压实使其符合设计要求。
