多级清水立式离心泵拆装步骤

多级清水立式离心泵拆装步骤

多级清水立式离心泵拆装步骤一、拆卸前的准备1. 先把咱们要用的工具找齐喽,像扳手螺丝刀之类的。

这一步看起来简单,可别小瞧它,要是少了工具,拆到一半可就麻烦啦!我就有过这样的经历,工具没带全,还得再跑一趟去拿,可折腾了。

2. 找个宽敞、干净又安全的地方来进行拆卸工作。

为啥呢?因为泵的零件比较小,要是掉在地上找不到就不好了,而且宽敞的地方也方便咱把拆下来的零件摆放整齐。

二、拆卸步骤1. 首先,要断开电源,这一点真的超级重要!可千万不能带电操作那是非常危险的。

我每次都要反复确认电源已经断开了,真的,安全第一嘛!2. 然后开始拆连接的管道。

这一步要注意管道的接口处可能会有密封垫之类的小零件,别弄丢了或者弄坏了。

我通常会在这个环节花多一些时间,确保做得更仔细。

有些接口可能会有点紧,这时候不要硬来,可以用扳手轻轻拧动,不过也要注意别拧滑丝了。

3. 接着就是把泵体上的螺丝拧下来。

螺丝都拧下来之后,就可以试着把泵盖取下来了。

有时候这个泵盖可能会有点难取,不要着急,你可以轻轻晃动一下泵体,不过可别太用力了,免得把泵体弄坏了。

你是不是也遇到过这种情况呢?真的挺让人着急的!4. 泵盖取下来之后,就能看到叶轮了。

把叶轮上的固定装置拆除,然后取出叶轮。

这时候要特别小心哦!叶轮很容易损坏,一旦损坏了,那这个泵可能就不能正常工作了。

5. 再往里面就是多级的叶轮和轴了。

一级一级地把叶轮和中间的间隔套拆下来,这个过程要按照顺序来,别搞乱了顺序。

我觉得这一点很关键,要是顺序乱了,装回去的时候可能就会遇到问题。

三、安装步骤1. 在安装之前呢,要先把所有拆下来的零件都清理干净。

这个时候你可以检查一下零件有没有损坏的地方,如果有损坏的,那就得换新的啦。

这一步可不能马虎不然装上去之后可能会出现各种问题呢。

2. 开始安装的时候,要先把最里面的叶轮和轴装进去。

装的时候要确保安装到位,我一般都会多检查几遍,这真的很重要!然后再把间隔套依次装上去,顺序可不能错哦!4. 接着连接管道。

拆卸多级单吸离心泵的基本步骤

拆卸多级单吸离心泵的基本步骤

拆卸多级单吸离心泵的基本步骤多级单吸离心泵,这家伙就像一个复杂的大玩具,不过别担心,咱
们一起来把它拆开,搞清楚它的小秘密。

先把电源断了,这就好比你要去拆解一个神秘盒子,第一步肯定得
把锁打开吧,电就是这个“锁”,不断电那可不行,危险得很呐!然后呢,把进出口的管道拆下来,这就像是把玩具的外接零件先拿掉。

接下来,松掉离心泵上的各种螺栓和螺母,这些小家伙就像是把各
个部件连在一起的小夹子,把它们松开,部件们才能分家呀。

拆的时
候可得小心点,别弄丢了这些小零件,不然到时候装不回去可就傻眼了。

然后就是把泵盖拿下来,这就像是揭开玩具的盖子,看看里面到底
藏着什么宝贝。

泵盖一拿开,里面的叶轮啊、轴啊什么的就露出来了。

叶轮就像是这个大玩具的核心部分,可要轻拿轻放,别给弄坏了。

再把轴抽出来,这轴就好比是玩具的主轴,所有的东西都围绕着它
转呢。

抽出轴的时候也要注意,别磕着碰着了。

还有那些密封件啊,也都要小心地拆下来,它们就像是保护玩具内
部的小软垫,可不能粗暴对待。

拆到这里,多级单吸离心泵就差不多被我们分解啦。

但你想想,这
拆都拆了,是不是得搞清楚每个部件的作用啊?就像你把一个玩具拆
开了,总得知道每个零件是干啥的吧。

这样以后再遇到问题,你就能一下子找到是哪里出了毛病,多厉害呀!
哎呀,拆卸多级单吸离心泵不就是这么回事嘛,只要细心点、耐心点,没啥难的。

等你熟悉了这些步骤,以后再遇到要拆它的时候,那不就跟玩儿似的。

所以说啊,别把这事儿想得太复杂,大胆去尝试就对啦!你说是不是呢?。

多级离心泵拆装流程

多级离心泵拆装流程

多级离心泵拆装流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!多级离心泵拆装流程:①准备阶段:断开电源,排空泵内介质,准备好专用工具如扳手、起吊设备等,确保作业安全。

②拆卸附件:拆下进出口阀门法兰连接,断开冷却水管,拆卸联轴器,分离电机与泵体。

③分离泵体:松开基座螺栓,拆卸泵体与底座,记录或编号垫片位置,便于回装复位。

④拆卸内部组件:依次拆卸轴承体、前后侧轴承或轴瓦,抽出轴封组件(填料或机械密封),拆卸平衡装置(平衡盘、平衡环)。

⑤清洁检查:对各部件进行彻底清洗,检查磨损与损坏情况,评估维修或更换需求。

⑥装配准备:更换损坏零件,清理装配面,准备新密封材料,确保所有部件符合安装标准。

⑦回装内部组件:按相反顺序重新装配内部件,注意对准标记,适当使用润滑油或密封胶。

⑧泵体复位:将泵体重新安放于底座,紧固螺栓并校正水平,确保对中良好。

⑨连接附件:重新安装联轴器、冷却水管,紧固电机与泵体连接,恢复进出口管路。

⑩试运行检查:装配完毕后,进行试运行,检查泵运行声音、振动、泄漏情况,确保性能达标。

遵循此流程,确保多级离心泵拆装工作有序进行,保障泵的高效稳定运行。

多级离心泵解体过程

多级离心泵解体过程

多级离心泵解体过程包括以下步骤:
1. 断开电源,确保设备不再运转。

2. 关闭泵的进出口阀门,使泵内液体排空。

3. 拆除泵的外部附件,如压力表、温度计、冷却水套等。

4. 拆除泵的前端盖,露出叶轮和轴。

5. 拆除叶轮,通常需要用专用工具拆卸。

6. 拆除轴套和轴,注意不要损伤轴颈。

7. 清理泵腔内的杂物和沉淀物。

8. 检查泵的各部件,如叶轮、轴、轴套等,确定是否需要更换或修理。

9. 按照拆卸的逆顺序重新安装泵的各部件。

在整个过程中,应特别注意以下几点:
1. 操作时应按照操作规程进行,确保人身安全和设备安全。

2. 拆卸过程中应小心谨慎,避免用力过猛导致部件损坏或人身伤害。

3. 对于特殊结构的多级离心泵,应根据其结构特点采取相应的拆卸方法。

4. 拆卸下来的部件应妥善保管,避免丢失或混淆。

5. 在重新安装时,应确保各部件安装到位,紧固件紧固可
靠。

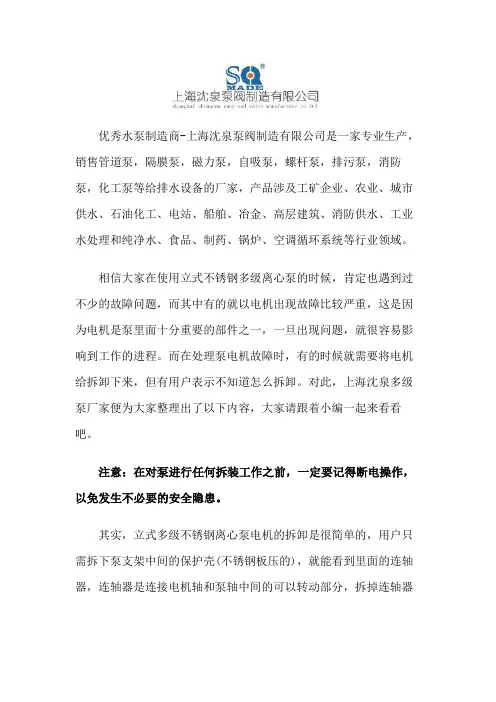

立式多级不锈钢离心泵怎样拆除电机

立式多级不锈钢离心泵怎样拆除电机

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产,销售管道泵,隔膜泵,磁力泵,自吸泵,螺杆泵,排污泵,消防泵,化工泵等给排水设备的厂家,产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

相信大家在使用立式不锈钢多级离心泵的时候,肯定也遇到过不少的故障问题,而其中有的就以电机出现故障比较严重,这是因为电机是泵里面十分重要的部件之一,一旦出现问题,就很容易影响到工作的进程。

而在处理泵电机故障时,有的时候就需要将电机给拆卸下来,但有用户表示不知道怎么拆卸。

对此,上海沈泉多级泵厂家便为大家整理出了以下内容,大家请跟着小编一起来看看吧。

注意:在对泵进行任何拆装工作之前,一定要记得断电操作,以免发生不必要的安全隐患。

其实,立式多级不锈钢离心泵电机的拆卸是很简单的,用户只需拆下泵支架中间的保护壳(不锈钢板压的),就能看到里面的连轴器,连轴器是连接电机轴和泵轴中间的可以转动部分,拆掉连轴器
上的几个内六角螺丝,连轴器就可以分成两半取下来,再拆掉电机下面端盖与泵支架上的螺丝,这样就就可以把整个电机取下来了。

好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。

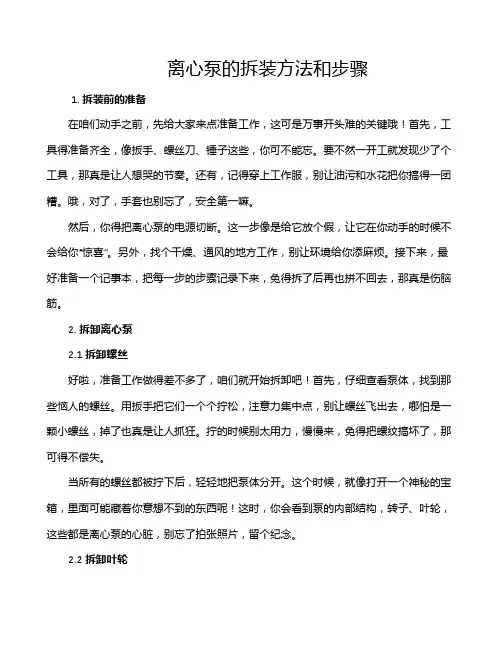

离心泵的拆装方法和步骤

离心泵的拆装方法和步骤

离心泵的拆装方法和步骤1. 拆装前的准备在咱们动手之前,先给大家来点准备工作,这可是万事开头难的关键哦!首先,工具得准备齐全,像扳手、螺丝刀、锤子这些,你可不能忘。

要不然一开工就发现少了个工具,那真是让人想哭的节奏。

还有,记得穿上工作服,别让油污和水花把你搞得一团糟。

哦,对了,手套也别忘了,安全第一嘛。

然后,你得把离心泵的电源切断。

这一步像是给它放个假,让它在你动手的时候不会给你“惊喜”。

另外,找个干燥、通风的地方工作,别让环境给你添麻烦。

接下来,最好准备一个记事本,把每一步的步骤记录下来,免得拆了后再也拼不回去,那真是伤脑筋。

2. 拆卸离心泵2.1 拆卸螺丝好啦,准备工作做得差不多了,咱们就开始拆卸吧!首先,仔细查看泵体,找到那些恼人的螺丝。

用扳手把它们一个个拧松,注意力集中点,别让螺丝飞出去,哪怕是一颗小螺丝,掉了也真是让人抓狂。

拧的时候别太用力,慢慢来,免得把螺纹搞坏了,那可得不偿失。

当所有的螺丝都被拧下后,轻轻地把泵体分开。

这个时候,就像打开一个神秘的宝箱,里面可能藏着你意想不到的东西呢!这时,你会看到泵的内部结构,转子、叶轮,这些都是离心泵的心脏,别忘了拍张照片,留个纪念。

2.2 拆卸叶轮接下来,咱们要小心翼翼地拆下叶轮。

一般来说,叶轮上会有一些固定装置,得把它们一一处理掉。

这时候,耐心很重要,别急,慢慢来。

假如你碰到死活拆不下来的情况,不妨试试加点润滑油,像给它做个“按摩”,有时候就能轻松搞定。

拆下叶轮后,记得把每个零件都放好,不要乱丢了。

可以用小盒子把它们装起来,这样下次再组装的时候,就像拼乐高一样轻松。

真心不想在组装的时候,像个侦探一样找线索!3. 组装离心泵3.1 清理零件好,拆完后我们要开始组装了。

在这之前,记得把所有的零件清理干净,像给它们洗澡一样。

你看,长时间使用的泵,里面多少会有污垢和杂质,这可不行,咱们要让它焕然一新!用干净的抹布把每个部件擦拭一遍,保证干净利索。

3.2 组装步骤最后一步,开始组装!把清理干净的叶轮先放回去,确保它的位置对了,再把固定装置一个个拧紧。

不锈钢多级离心泵的拆卸步骤详解

不锈钢多级离心泵的拆卸步骤详解

不锈钢多级离心泵的拆卸步骤详解不锈钢多级离心泵一般采用304或者316不锈钢泵体制成,使得泵可适用于轻度腐蚀性介质,而且它整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。

不锈钢多级离心泵分为以下四步进行拆卸:第一步、将密封环紧装在进水段上;将装好轴套和键的轴穿过进水段并推入叶轮,在中段上铺一纸垫,装上中段,再推入第三个叶轮,重复以上步骤将所有的叶轮及中段装完。

第二步、将泵的平衡环装在出水段上;将出水段装到中段上,然后用拉紧螺栓将进水段、中段和出水段紧固在一起。

第三步、装上平衡盘及轴套。

将纸垫装到尾盖上,将尾盖装到出水段上,并将填料及填料环,填料压盖顺次装入进水段和尾盖的填料室。

第四步、将轴承体分别装到进水段和尾盖之上,并紧固。

装入滚动轴承,并分别以轴套螺母与圆螺母紧固。

第五步、在轴承体内装上适当的黄油,并将纸垫套在轴承盖上,将轴承盖紧固到轴承体上;装上回水管,联轴器部件及所有四方螺塞。

拆卸顺序按上述步骤相反进行。

因为有爱,这个社会织了一个梳不清的网,逃不出的网,因为有爱,大家才走到一起来,生活有了欢乐,有苦恼,有了说不完的千千结,谁也无法去解。

因为有爱,你认识了我,我认识了你,也许就因为那一眼,我们从此在也不得分离。

因为有爱,人们走南创北,什么地方都去,不管天涯海角,一个爱就有很多的力量,驱使你去很远很远,因为有爱,多少人远走他乡,离乡背景,永远不回头了。

因为有爱,天意会安排你去坐飞机,去坐轮船,去坐火车,去坐大客运,有可能那个上飞机的剪票员,剪过千万张机票,都懒的看他一眼,偏偏就看了你一眼,恰在这时一个证件就让她给拾了,从此相识了,走在一块,永远不分离,爱情的基础,就是剪票口看了一眼,就产生了不可磨灭的真爱。

有可能坐在飞机的座位上,那个身边的姑娘在你们的谈话中,彼此就默默的分不开了,至于以前,谁去过问,也勿须过问,有爱还问历史干什么,那种爱是纯真切的,不是对每个人都有这样机遇,所以一旦走到一块,彼此之间格外珍惜,那是神话般的美丽故事,谁能不珍惜呢?因为有爱,才坐到一个火车上,她就坐在你的身边,瞌睡了,她就倒在你的身上睡了一路,醒来了,她不好意思,你也不好意思,就这样认识了熟悉了,当下了火车时,彼此在也不想分离,当他们走在一起时,两家的距离确是相隔千万里的路程,要是平常,你愿意从万里以外的地方说媳妇吗?就是有,谁给你牵这线,你愿意嫁到万里之遥的地方吗?你肯定没有想过,是天意给他们安排了这次火车的机遇。

离心泵拆除顺序

离心泵拆除顺序

装配与拆卸1.泵的拆卸顺序:(1) 拧下泵体上的放液管堵和悬架体上的放油管堵, 放净泵内液体及其悬架体内储油室的存油。

如有外引液密封管路也拆下。

(2) 拆开泵体与中间架联接螺栓,将中间支架、悬架部件、密封部件等全部转子组件从泵体中取出(在此之前应先拆下加长联轴器的中间连接件)。

(3) 松开叶轮螺母,取出叶轮和键。

(4) 将泵盖连同轴套,机械密封端盖及机械密封等组合件一起从轴上取下。

此时应注意勿使轴套与泵盖等相对滑动,然后再把机械密封端盖拆开,将机械密封连同轴套一起取出, 再把轴套和机械密封拆开。

如果是软填料密封,可先从泵盖上取下轴套, 再顺次拆开填料压盖、填料和填料环等。

对结构特殊的机械密封,要注意其不同的拆装方法。

(5) 拆下中间支架和悬架支架。

(6) 拆下泵联轴器和键。

(7) 拆下悬架两端的防尘盘和轴承的前后盖,再把轴连轴承一起从悬架中取出。

(8) 拆开轴承和轴。

2.泵的装配泵的装配顺序基本上可按照拆卸顺序的反向进行,但装配时要注意检查各密封面垫片应完好,注意切勿漏装垫片并更换不完好的垫片。

离心泵的检修工艺发布日期:2011-09-21 浏览次数:506离心泵的检修工艺5.1一般离心泵的拆卸顺序5.1.1拆下对轮安全护罩,并在对轮的相对位置做好标记(对轮如螺丝连接应拆开对轮连--离心泵的检修工艺5.1一般离心泵的拆卸顺序5.1.1拆下对轮安全护罩,并在对轮的相对位置做好标记(对轮如螺丝连接应拆开对轮连接螺丝)。

5.1.2拧下油室放油堵头,放尽存油。

5.1.3将泵入口门端盖与泵进口端的连接短节拆开。

拆除压力表计将泵连接短管法兰螺丝拆下。

5.1.4卸下电机地脚螺丝,分开联轴器。

5.1.5卸下泵体放水旋塞,放净泵内存水。

5.1.6卸下泵地脚螺丝,将泵移到检修场地,泵四脚垫片要分别捆在一起并做好标记,以便组装时复原。

5.1.7对不同结构类型的泵采用不同的拆卸方法。

5.1.8松开端盖螺丝,取下端盖,无端盖的应直接松开泵壳螺丝取下泵壳,要保护好结合面,并测量旧垫片厚度并作好记录。

离心泵的拆卸步骤

离心泵的拆卸步骤

离心泵的拆卸步骤
1.材料准备:确保拥有需要的工具和材料,例如扳手、螺丝刀、橡胶
榔头、链条拆解器等。

2.关闭系统:在开始拆卸之前,需要关闭泵的入口和出口管线,并从
泵体中排出水。

确保泵的工作环境安全。

3.卸下电动机:将连接电动机与泵的联轴器螺栓松开,拆下电动机并
放置在安全的地方,以免受损。

4.卸下连接管道:使用扳手或螺丝刀拆卸泵和管道之间的连接部件,
确保所有的螺栓和紧固件都被松开。

5.卸下泵体:根据具体情况,可能需要对泵体进行进一步的拆卸。

首先,拆下泵体上的联轴器,然后松开侧盖和轴承盖,将泵体分解为主体、
叶轮、叶轮轴等组件。

6.检查和清洁:拆卸后,对泵的各个部分进行仔细检查和清洁。

检查
泵叶轮是否有损坏或磨损,轴承是否需要更换等。

7.更换零件:如果在检查过程中发现有损坏的零件或需要更换的部件,应及时采取措施,购买新的零件并进行更换。

8.组装:根据拆卸时的相反步骤,将泵重新组装起来。

确保每个部件
都正确连接并紧固,并使用适当的润滑剂等。

9.测试和调整:组装完毕后,重新连接电动机,并对泵进行测试和调整。

确保泵的工作正常,无异常噪音和震动。

10.恢复运行:经过检测、调整和测试后,即可重新启动泵,并逐步
恢复正常工作状态。

总结起来,离心泵的拆卸步骤包括准备材料、关闭系统、卸下电动机、卸下连接管道、卸下泵体、检查和清洁、更换零件、组装、测试和调整以
及恢复运行。

在整个拆卸过程中,必须小心谨慎,注意安全,并按照标准
操作规程进行操作。

多级离心泵拆装步骤

多级离心泵拆装步骤

多级离心泵拆装步骤一、多级离心泵拆卸步骤拆卸多级离心泵是一项技术性较强的工作,需要按照一定的步骤进行,以确保安全和顺利地完成。

以下是多级离心泵的拆卸步骤:1.断开电源首先,确保多级离心泵已经停止运行,并将电源断开。

这一步是为了保证拆卸过程中的安全,避免触电事故的发生。

2.排空泵内液体在拆卸之前,需要将多级离心泵内的液体排空。

这可以通过打开泵的出口阀门,利用液体自身的压力将泵内的液体排净。

同时,需要注意液体的温度和化学性质,以避免在拆卸过程中发生危险。

3.拆下联轴器防护罩联轴器是连接电机和泵的重要部件,需要对其进行保护。

拆卸联轴器防护罩时,需要先拆下固定螺丝,然后将防护罩取下。

4.拆下联轴器在拆卸联轴器时,需要使用专用的拆卸工具。

先拆下连接螺丝,然后按照顺序将键、联轴器等部件从轴上取下。

同时,需要注意联轴器的对轮和止口等部位的保护,以避免损坏或划伤。

5.拆下轴承端盖和轴承轴承是泵运行的关键部件,需要仔细拆卸。

先拆下轴承端盖的固定螺丝,然后将端盖取下。

接着,将轴承从轴上轻轻地推出来。

在这个过程中,需要注意轴承的旋转方向和顺序,以免损坏轴承和其他部件。

6.拆下密封套和机械密封密封套和机械密封是多级离心泵的重要密封部件,需要按照一定的顺序和方向进行拆卸。

先拆下密封套的固定螺丝,然后将密封套取下。

接着,拆下机械密封的固定螺丝,将机械密封取下。

在这个过程中,需要注意保护密封面和其他部件,以避免损坏或划伤。

7.拆下泵壳和电机在拆卸泵壳和电机时,需要使用适当的拆卸工具和技巧。

先拆下固定螺丝,然后将泵壳从电机上分离。

接着,将电机与泵壳分离,注意保护电机的绕组和轴承等部件。

二、多级离心泵的装配步骤装配多级离心泵是一项技术性较强的工作,需要按照一定的步骤进行,以确保装配质量和安全性。

以下是多级离心泵的装配步骤:1.检查零部件在装配之前,需要对所有零部件进行仔细检查,确保无损坏或磨损等现象。

同时,需要清洗干净零部件上的油污或杂物,以确保装配质量和安全性。

离心泵正确拆卸方法

离心泵正确拆卸方法

离心泵正确拆卸方法引言离心泵是工业生产中常见的一种泵,其作用是通过离心力将液体从一个低压区域输送到高压区域。

在泵的长时间运行后,可能需要对其进行维修或更换部件,这就需要对离心泵进行拆卸。

正确的拆卸方法可以有效降低操作风险,提高工作效率。

本文将介绍离心泵的正确拆卸方法。

材料准备在开始拆卸离心泵之前,需要准备一些必要的工具和材料。

这些工具主要包括扳手、螺丝刀、锤子、万能钳、拉簧钳等常用的手工具。

此外,还需要准备一些清洗剂和润滑剂,在拆卸过程中可能会用到。

拆卸步骤1. 断开电源:在进行离心泵的拆卸之前,首先需要切断电源,以确保操作的安全。

2. 排空液体:将离心泵的出口管道上的阀门关闭,并将污水泵内的液体排空,避免操作过程中泄露出来。

3. 拆下进出口管道:使用扳手将进出口管道上的螺栓拧松,并慢慢将管道拆下。

若管道连接较紧固,可以使用锤子轻轻敲击松动,但注意力度不要过大,以免损坏部件。

4. 松开连接螺栓:使用扳手松开离心泵与驱动装置(如电动机、柴油机等)之间的螺栓。

在松开过程中,应注意记录好每个螺栓的位置和型号,以便后续安装时参考。

5. 拆卸泵体:使用扳手轻轻松开离心泵的泵体螺栓,注意松开顺序和力度,以避免损坏泵体。

在松开螺栓之后,可以使用锤子轻轻敲击泵体,将其与底座分离。

6. 取出转子:从泵体内取出转子,注意不要损坏转子表面。

若转子与轴之间安装较紧,可以使用拉簧钳等工具辅助取出。

7. 检查和更换部件:拆下的泵体和转子需要进行仔细检查,如果发现叶轮有损坏或磨损现象,需要及时更换。

另外,也可以将泵体和转子进行清洗,去除污垢和颗粒,以提高其工作效率。

8. 润滑部件:在装配之前,对转子轴承和其他运动部件进行润滑,可以使用润滑剂进行涂抹。

9. 组装离心泵:按照逆序进行组装,将转子重新插入泵体,并将泵体与底座连接。

根据之前记录的螺栓位置和型号,依次拧紧连接螺栓。

10. 安装进出口管道:将进出口管道重新连接到泵体上,并使用扳手将螺栓拧紧。

多级离心泵的拆卸详细步骤

多级离心泵的拆卸详细步骤

多级离心泵的拆卸详细步骤
多级离心泵拆卸可有点小讲究呢。

咱先得把泵体周围清理干净,要是周围乱糟糟的,零件啥的容易丢,还可能不小心就把泵体刮花啦。

接着就开始拆连接的管道啦,管道的螺栓拧下来的时候,可别太大力,不然螺栓容易变形。

把管道拆下来后,找个干净安全的地方放好哦。

然后就是电机部分啦,电机的电线要先断开,这个时候得小心点,可别触电啦。

标记好电线的连接位置,方便之后再装回去。

电机和泵体连接的螺栓也要拧下来,电机就能慢慢移开啦。

再就是泵盖啦,泵盖的螺栓拧松,这个时候可能会有点紧,要有耐心哦。

把泵盖拿下来的时候,要轻轻的,说不定里面还有些密封垫之类的小零件,别给弄坏了。

下面就看到叶轮啦,叶轮和轴也是连接着的,要把固定叶轮的螺母或者键啥的弄开,叶轮就能取下来了。

取叶轮的时候也要小心,别磕着碰着,叶轮要是有损坏,那这泵可就不能好好工作啦。

轴封装置也要拆卸下来,轴封要是老化或者损坏了,正好可以在这个时候检查或者更换呢。

每拆下来一个零件,最好就做个小标记或者单独放好,就像给每个小零件都安排个小房间一样,这样重新组装的时候就不会手忙脚乱啦。

拆卸多级离心泵虽然有点小复杂,但只要按照这些步骤,一步一步来,就不会有太大问题啦。

而且在拆卸过程中,要像对待小宝贝一样对待每个零件,毕竟它们都是泵正常工作的小功臣呢。

简述离心泵的拆卸步骤

简述离心泵的拆卸步骤

简述离心泵的拆卸步骤
离心泵拆卸步骤如下:
1. 检查拆卸所需的工具和设备,并准备好它们。

2. 打开泵的外壳,查看是否有保护罩或标签,以便确定拆卸的步骤。

3. 拆卸电机或泵轴,需要使用适当的工具。

在拆卸之前,需要小心清理周围的区域,避免任何碎片或损坏。

4. 拆卸电机或泵轴时,需要先将其固定在正确的位置上,然后小心地把它们从泵外壳中拆下。

5. 拆卸其他组件,如叶轮、齿轮和管道连接件等,需要使用适当的工具。

在拆卸之前,需要小心清理周围的区域,并确保没有碎片或损坏。

6. 最后,将泵清洗干净,并检查所有组件是否仍然完好无损。

如果需要,可以进行适当的维修或更换。

注意:在拆卸离心泵时,必须遵守相关的安全操作规程,并遵循机
械师手册中的指南。

如果不确定如何进行拆卸或维修,最好请机械设备的专业维修人员进行处理。

离心泵的拆装方案

离心泵的拆装方案

离心泵的拆装方案咱今天来说说离心泵的拆装这档子事儿。

一、拆卸前的准备工作。

1. 工具集合。

首先呢,得把工具找齐活了。

就像大厨做菜得有齐全的厨具一样。

你得有扳手,各种型号的,大的小的,因为离心泵不同的部件可能需要不同大小的扳手来拧螺丝。

还有螺丝刀,这也是个常用的家伙事儿,有些小螺丝得靠它。

再有就是拉马,这可是专门用来拆卸那种紧配合的部件的神器。

2. 场地清理。

找个宽敞、干净的地方来干活。

可不能在那种乱七八糟、满地都是杂物的地儿拆离心泵,不然零件到处乱滚,找起来可就费劲了。

就像你在乱糟糟的桌子上找东西,那得多头疼啊。

3. 安全防护。

安全第一嘛。

戴上手套,防止手被划伤或者弄脏,毕竟咱们拆的是机器,上面可能有油啊啥的。

要是有必要,再戴上护目镜,万一拆的时候有啥小零件崩出来,也能保护咱的眼睛。

二、离心泵的拆卸步骤。

1. 断电断管。

先把电给断了,这就像是让离心泵先睡个觉,可不能带电就拆,那可危险得很。

然后把连接离心泵的进出口管道都给拆了。

拆管道的时候,标记好哪个是进口管,哪个是出口管,就像给小朋友的两只鞋做个记号一样,不然装的时候就容易搞混。

2. 拆联轴器。

接下来就是拆联轴器啦。

这个联轴器就像是离心泵和电机之间的小桥梁。

用扳手拧下连接联轴器的螺丝,要是螺丝太紧,可别硬来,喷点松动剂啥的,让它松松筋骨。

把联轴器拆下来之后,要小心放好,这东西虽然不大,但是弄丢了或者弄坏了,重新配一个也挺麻烦的。

3. 拆泵盖。

再拆泵盖。

泵盖就像是离心泵的帽子,保护着里面的叶轮啥的。

拧下泵盖上的螺丝,然后轻轻地把泵盖拿下来。

这里要注意,泵盖可能会有点重,别一下子手滑了。

而且在拿开泵盖的时候,看看里面的密封垫有没有损坏,如果有损坏,那就得记着换新的。

4. 取叶轮。

5. 拆轴封。

轴封就像守门员一样,防止液体从轴那里泄漏出来。

把轴封的固定螺丝拧下来,然后把轴封取出来。

轴封取出来之后,看看它的磨损情况,如果磨损得比较厉害,那也是要换新的。

拆卸水泵标准作业流程

拆卸水泵标准作业流程

拆卸前的准备工作1、关闭电源以确保拆卸过程中的安全。

2、关闭入口阀和出口阀,隔离介质源。

3、打开排水阀以消除泵体内的残余压力,并排出泵体内的剩余介质。

4、拆下半联轴器的联轴器装置。

5、拆下电机座螺栓并从泵体上分离电机。

拆卸顺序泵体的拆卸通过拆卸泵体的最左侧螺栓和泵后盖的紧固螺栓,可以拆卸泵体。

泵体底座螺栓位于泵底部,靠近联轴器侧。

它与底座上的螺孔相连,最容易受到酸碱腐蚀和氧化锈的影响。

长期使用会使螺栓难以拆卸,因此,拆卸时,在螺栓上涂上煤油或松动剂,浸泡一段时间,或用手摇动螺母,使其振动并生锈、拆卸。

拆卸叶轮和泵盖拆卸叶轮时,用手握住叶轮前部的轴螺母,沿离心泵叶轮的旋转方向降低螺母,并用双手将叶轮从泵轴上拔下。

然后松开填料压盖的压紧螺母并拆除填料,以避免在拆除泵盖时增加滑动阻力。

最后,拧下连接泵盖和泵体的双头螺母,并沿泵轴方向拉出泵盖。

如果发生腐蚀,可以安装泵体,将泵盖放在下端并悬挂,用木锤敲打泵盖以将其拆除。

拆卸泵轴要拆卸泵轴,必须从泵体上拆下轴组(包括泵轴、滚动轴承和防松装置),为此,需要执行以下步骤:拆下泵轴后端的大螺母,并用张紧器向下拉动泵的半联轴器。

使用通芯螺丝刀向下冲压平键,以拆下轴承压盖螺栓,然后拆下轴承盖。

同时,倒出润滑剂,用手将叶轮端的轴螺母拧紧到轴上。

并用锤子敲击螺母,使轴总成从泵体向后端伸出。

拆下防松垫片的锁紧装置,用锁紧扳手拆下滚动轴承的圆螺母,用张紧器拆下防松动垫片,拆下滚动轴。

拆卸时注意1、底座螺栓处的垫片用于调整电机轴和泵轴的同轴度,因此应将同一底座螺栓上的垫片放在一起,重新组装时仍安装在原处。

2、拆卸过程中泵体中残留的介质可以用水冲洗,以避免对皮肤造成影响。

多级离心泵的拆卸步骤图

多级离心泵的拆卸步骤图

多级离心泵的拆卸步骤图1.技术要求(1)将图所示的多级离心泵。

按正确程序和方法进行拆卸。

(2)拆卸时,应尽量采用专用工具。

(3)严禁野蛮拆卸。

不得损坏零部件。

(4)对易混配合件,清洗检查后应做好安装方位标记或编号保管。

2.拆前准备(1)工、器具准备:吊拆机具;滑道架;专用扳手;旋具;手锤;木锤或铜棒;撬棍;煤油;清理清洗工器具等。

(2)检测量具:游标卡尺;内、外径千分尺;千分表;深度游标卡尺;放大镜;平板等。

3.拆卸工艺方法和步骤(1)轴承拆卸。

①首先拆出主油泵、油箱以及进出油管。

②拆下推力轴承的端盖.再拆取进出口端轴承盖,然后取出止推轴承组件。

③拧下蜗杆套的锁紧螺母后。

取出油泵传动蜗杆套。

再拧下止推盘的锁紧螺母。

然后取出止推盘。

④取出两端径向轴瓦后.拧下轴承架与壳体和封头的连接螺钉,并取出轴承架。

(2)轴封的拆卸。

①先拧去轴封压盖螺母后,沿轴向抽出压盖。

②取出填料函组件或机械密封组件。

(3)内泵体组件的抽出。

①拧下出口端封头法兰螺母,拆下平衡管法兰螺栓,然后用顶丝向内拧而顶松法兰,采用起重机具将封头吊出。

②在泵端头螺栓上安装一滑道架,使滑道面与外壳筒体内壁面平齐。

然后。

用力推动轴的联轴器端,迫使内泵体组件从外壳中滑移到滑道架上。

当内件因贴紧而难以推动时。

可装上一自制的推出器。

并利用具上的顶丝将内泵体组件顶出。

当组件全部移出外壳筒体后,用起重机具将组件平稳地吊放在木板上。

(4)内泵体组件的拆卸。

①用专用弯钩扳手拆下叶轮的锁紧螺母,然后将轴套取出。

②拧下组件的定位键螺钉,将定位键取出。

③用撬棍将入口隔板撬开.并沿轴向取出隔板。

④用旋具将叶轮撬动,若叶轮与轴因配合较紧而撬不动时。

切不可强撬硬打。

可用火焰将叶轮加热.当叶轮受热膨胀而松动后,迅速沿轴拉出。

(5)口环和衬套的拆卸。

①每个隔板上都装有一个与叶轮密封的口环,一个与轴套密封的衬套;每个叶轮的吸入侧。

都装有与隔板密封的口环。

这些口环和衬套,都是采用压配合加点焊进行固定的。

耐腐蚀不锈钢多级泵的拆装、组装详细介绍

耐腐蚀不锈钢多级泵的拆装、组装详细介绍

耐腐蚀不锈钢多级泵的拆装1、轴瓦拆卸及轴瓦间隙的测量在拆卸多级泵时首先应对其两端的轴承一般为滑动轴承进行检查并测量水泵在长期运行一个大修间隔后轴瓦的磨损情况。

轴瓦的径向间隙一般为1‟1.5‟D D为泵轴直径若测出的间隙超过标准则应重新浇注轴瓦合金并研刮合格。

此外还应检查轴瓦合金层是否有剥离、龟裂等现象若严重影响使用则应重新浇注合金。

在轴瓦检测完毕后即可按顺序拆卸并注意做好顺序、位置标记。

2、泵体的拆卸在分解两侧的上轴瓦并测量其间隙和紧力后即可取出油挡。

再退出填料压盖取出盘根及水封环然后即可将轴承座取下。

对DG 型水泵应先由出水侧开始解体基本顺序为1 首先松开大螺母并取下拉紧泵体的穿杠螺栓然后依次拆下出口侧填料室及动、静平衡盘部件。

拆除的同时要做好测量这些部件的调整套、齿形垫等的尺寸的工作。

2 拆下出水段的连接螺栓并沿轴向缓缓吊出出水段然后退出末级叶轮及其传动键、定距轴套接着可逐级拆出各级叶轮及各级导叶、中段。

拆出的每个叶轮及定距轴套都应做好标记以防错装。

3 在拆卸叶轮时需用定位片测量叶轮的出口中心与其进水侧中段的端面距离叶轮出口定位片测量1-定位片2-进水段3-叶轮叶轮的流道应与导叶的流道对准不然应找出原因。

在泵体的分解过程中需注意以下事项:1 拆下的所有部件均应存放在清洁的木板或胶垫上用干净的白布或纸板盖好以防碰伤经过精加工的表面。

2 拆下的橡胶、石棉密封垫必须更换。

若使用铜密封垫重新安装前要进行退火处理若采用齿形垫在垫的状态良好及厚度仍符合要求的情况下可以继续使用。

3 对所有在安装或运行时可能发生摩擦的部件如泵轴与轴套、轴套螺母叶轮和密封环……均应涂以干燥的MoS2粉其中不能含有油脂。

4 在解体前应记录转子的轴向位置将动、静平衡盘保持接触以便在修整平衡盘的摩擦面后可在同一位置精确地复装转子。

二、静止部件的拆装在泵体全部分解后应对各个部件进行仔细检查若发现损坏或缺陷要予以修复或更换。

本节将介绍对静止部件的检查与修复。

不锈钢立式多级离心泵水封更换流程

不锈钢立式多级离心泵水封更换流程

不锈钢立式多级离心泵水封更换流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

本文下载后可定制随意修改,请根据实际需要进行相应的调整和使用。

并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在工业生产中,不锈钢立式多级离心泵水封的更换是一项关键的维护任务。

离心泵的拆卸步骤

离心泵的拆卸步骤

叶轮及泵盖的拆卸:拆卸叶轮时,用专用扳手卡住叶轮前端的轴头螺母(又称叶轮背帽),沿离心系叶轮的旋转方向旋下螺母,并用双手将叶轮从泵轴上拉出。

然后,将填料压盖的压紧螺母松开,拆出填料,以免拆下泵盖时增加滑动阻力。

最后,旋下连接泵盖与泵体的双头螺柱的螺母,沿泵轴方向将泵盖拉出。

如出现锈蚀,可将泵体竖起,泵盖置于下端并且悬空,用木锤沿四周敲击泵盖,将其取下。

泵轴的拆卸:要把泵轴拆卸下来,必须先将轴组(包括泵轴、滚动轴承以及防松装置)从泵体上拆卸下来。

为此,须按以下程序进行。

1.拆轴承压盖螺栓,并把轴承压盖拆除,同时将润滑油倒出;
2.拆下泵轴后端的大螺帽,用拉力器将离心泵的半联轴器拉下来,并且用通芯螺丝刀或錾子将平键冲下来;
3.用手将叶轮端的轴头螺母拧紧在轴上,并用手锤敲击螺母,使轴组沿轴向后端退出泵体;
4.用拉力器或压力机,将滚动轴承从泵轴上拆卸下来;
5.拆除防松垫片的锁紧装置,用锁紧扳手拆卸滚动轴承的圆形螺母,并取下防松垫片。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

不锈钢多级离心泵的拆卸步骤详解
不锈钢多级离心泵一般采用304或者316不锈钢泵体制成,使得泵可适用于轻度腐蚀性介质,而且它整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。

不锈钢多级离心泵分为以下四步进行拆卸:
第一步、将密封环紧装在进水段上;将装好轴套和键的轴穿过进水段并推入叶轮,在中段上铺一纸垫,装上中段,再推入第三个叶轮,重复以上步骤将所有的叶轮及中段装完。

第二步、将泵的平衡环装在出水段上;将出水段装到中段上,然后用拉紧螺栓将进水段、中段和出水段紧固在一起。

第三步、装上平衡盘及轴套。

将纸垫装到尾盖上,将尾盖装到出水段上,并将填料及填料环,填料压盖顺次装入进水段和尾盖的填料室。

第四步、将轴承体分别装到进水段和尾盖之上,并紧固。

装入滚动轴承,并分别以轴套螺母与圆螺母紧固。

第五步、在轴承体内装上适当的黄油,并将纸垫套在轴承盖上,将轴承盖紧固到轴承体上;装上回水管,联轴器部件及所有四方螺塞。

拆卸顺序按上述步骤相反进行。

因为有爱,这个社会织了一个梳不清的网,逃不出的网,因为有爱,大家才走到一起来,生活有了欢乐,有苦恼,有了说不完的千千结,谁也无法去解。

因为有爱,你认识了我,我认识了你,也许就因为那一眼,我们从此在也不得分离。

因为有爱,人们走南创北,什么地方都去,不管天涯海角,一个爱就有很多的力量,驱使你去很远很远,因为有爱,多少人远走他乡,离乡背景,永远不回头了。

因为有爱,天意会安排你去坐飞机,去坐轮船,去坐火车,去坐大客运,有可能那个上飞机的剪票员,剪过千万张机票,都懒的看他一眼,偏偏就看了你一眼,恰在这时一个证件就让她给拾了,从此相识了,走在一块,永远不分离,爱情的基础,就是剪票口看了一眼,就产生了不可磨灭的真爱。

有可能坐在飞机的座位上,那个身边的姑娘在你们的谈话中,彼此就默默的分不开了,至于以前,谁去过问,也勿须过问,有爱还问历史干什么,那种爱是纯真切的,不是对每个人都有这样机遇,所以一旦走到一块,彼此之间格外珍惜,那是神话般的美丽故事,谁能不珍惜呢?
因为有爱,才坐到一个火车上,她就坐在你的身边,瞌睡了,她就倒在你的身上睡了一路,醒来了,她不好意思,你也不好意思,就这样认识了熟悉了,当下了火车时,彼此在也不想分离,当他们走在一起时,两家的距离确是相隔千万里的路程,要是平常,你愿意从万里以外的地方说媳妇吗?就是有,谁给你牵这线,你愿意嫁到万里之遥的地方吗?你肯定没有想过,是天意给他们安排了这次火车的机遇。

要不他们怎样能到一块呢?
情,你也不知是别人知道了,都来帮忙,有人叫你大侄子,有人叫你哥,有人叫你弟,还有称同学的,好象一家子人似的,谁也没有图谁什么,说句老实话,有些都不知他们在什么单位,这些人就这样从认识到熟悉,亲如一家,一见老人去叫叔姨,同辈我在称他们哥,弟,姐和妹,在小的也就是我侄子了,因为有爱,我成了天然的一家。

相关文档
最新文档
