次氯酸钠发生器原理

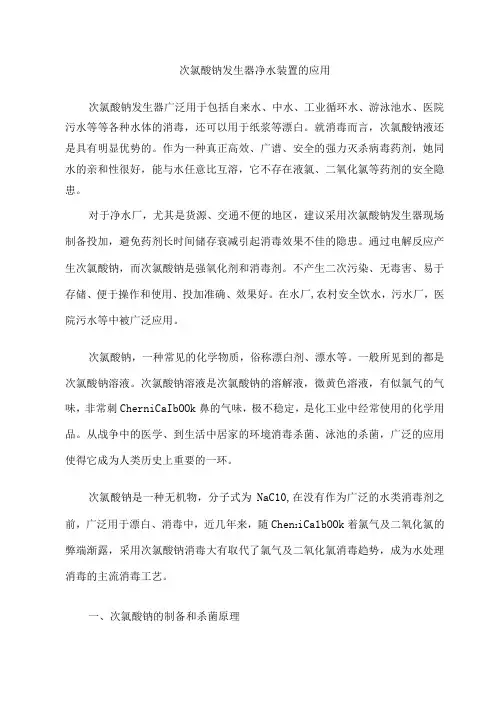

次氯酸钠发生器净水装置的应用
次氯酸钠发生器净水装置的应用次氯酸钠发生器广泛用于包括自来水、中水、工业循环水、游泳池水、医院污水等等各种水体的消毒，还可以用于纸浆等漂白。
就消毒而言，次氯酸钠液还是具有明显优势的。
作为一种真正高效、广谱、安全的强力灭杀病毒药剂，她同水的亲和性很好，能与水任意比互溶，它不存在液氯、二氧化氯等药剂的安全隐患。
对于净水厂，尤其是货源、交通不便的地区，建议采用次氯酸钠发生器现场制备投加，避免药剂长时间储存衰减引起消毒效果不佳的隐患。
通过电解反应产生次氯酸钠，而次氯酸钠是强氧化剂和消毒剂。
不产生二次污染、无毒害、易于存储、便于操作和使用、投加准确、效果好。
在水厂,农村安全饮水，污水厂，医院污水等中被广泛应用。
次氯酸钠，一种常见的化学物质，俗称漂白剂、漂水等。
一般所见到的都是次氯酸钠溶液。
次氯酸钠溶液是次氯酸钠的溶解液，微黄色溶液，有似氯气的气味，非常刺CherniCaIbOOk鼻的气味，极不稳定，是化工业中经常使用的化学用品。
从战争中的医学、到生活中居家的环境消毒杀菌、泳池的杀菌，广泛的应用使得它成为人类历史上重要的一环。
次氯酸钠是一种无机物，分子式为NaC10,在没有作为广泛的水类消毒剂之前，广泛用于漂白、消毒中，近几年来，随Chen I iCa1bOOk着氯气及二氧化氯的弊端渐露，采用次氯酸钠消毒大有取代了氯气及二氧化氯消毒趋势，成为水处理消毒的主流消毒工艺。
一、次氯酸钠的制备和杀菌原理次氯酸钠(NaCIO)是用发生器的钛阳极电解食盐水而得，反应如下: NaC1+H20→NaC10+H2t次氯酸钠在水中水解形成次氯酸和氢氧化钠，反应如下：NaC1O+H20->HC10+NaOH次氯酸钠消毒液用于消毒的有效成份是HC10,HC1O在水中离解，反应如：HC1O=H++C1O-HC1O由于受水中某些杂质或光线的影响，会产生解，反应如下：2HC10=2HC1+02↑二、次氯酸钠净水剂的应用1在造纸、纺织和水处理方面的应用次氯酸钠是一种高效氧化剂，在水中以HC1O和CIo两种形态存在，HC1O极不稳定，易分解出02。
次氯酸钠发生器及原理课件
操作时应佩戴个人防护用品，如化学 防护眼镜、化学防护服、化学防护手 套等。
泄漏处理与应急措施
01
发现泄漏后，应立即停 止设备运行，切断电源 ，疏散人员。
02
使用适当的吸收剂或中 和剂处理泄漏的次氯酸 钠溶液，防止其进一步 扩散。
03
保持现场通风良好，避 免泄漏的次氯酸钠气体 滞留。
04
若发生人员中毒或受伤 ，应立即就医治疗。
异常处理
如发现设备异常或产气 不稳定，应立即停机检
查。
维护与保养
01
02
03
04
日常保养
每天工作结束后，对设备表面 进行清洁。
定期检查
每周检查设备各部件是否正常 ，如有问题及时更换。
更换滤芯
根据实际情况，定期更换设备 的滤芯，保证设备正常运行。
润滑油涂抹
对设备的运动部件涂抹润滑油 ，减少磨损。
05
工业废水处理
次氯酸钠发生器在工业废水处理 领域具有广泛的应用前景，可用 于去除重金属、油污和有害有机
物等。
公共卫生领域
在公共卫生领域，次氯酸钠发生器 可用于消毒医疗器械、表面消毒和 空气净化等。
农业领域
在农业领域，次氯酸钠发生器可用 于果蔬采后处理、水产养殖和畜禽 养殖等领域。
环境保护与可持续发展
06
次氯酸钠发生器的未来发展
技术创新与改进
高效能反应器设计
研发更高效、更紧凑的反 应器，提高次氯酸钠产率 ，降低能耗。
智能化控制技术
引入先进的传感器和控制 系统，实现次氯酸钠发生 器的自动化和智能化运行 。
新型催化剂研究
探索新型、高效、稳定的 催化剂，降低反应活化能 ，提高反应速率。
应用前景展望
次氯酸钠发生器培训小结
次氯酸钠发生器培训小结
在次氯酸钠发生器培训中，我们学习了次氯酸钠发生器的原理、操作流程和安全注意事项。
以下是培训的小结：
1. 原理介绍：
次氯酸钠发生器是一种通过电解盐水生成次氯酸钠溶液的设备。
通过电解盐水中的氯离子和水分子反应，产生次氯酸钠溶液，具有杀菌消毒的作用。
2. 操作流程：
- 首先，确保设备已经正确连接电源，并检查设备是否正常运转。
- 接下来，准备好盐水溶液，按照设备说明书的要求正确配置浓度。
- 将盐水溶液倒入设备的供液槽中，并根据需要调整设备的操作参数，如电流和时间等。
- 开始运行设备，等待一段时间，让设备完成电解反应生成次氯酸钠溶液。
- 操作完成后，关闭设备并清洗设备，确保设备处于安全状态。
3. 安全注意事项：
- 在操作过程中，必须严格按照设备说明书的要求进行操作，避免操作错误导致安全事故。
- 在操作设备时，应佩戴适当的个人防护装备，如手套、护目镜等，保护自己的安全。
- 在设备运行过程中，应注意观察设备的运行情况，如发现异常应及时停止设备并进行检查。
- 在清洗设备时，应注意使用合适的清洗剂和工具，避免对设备造成损坏。
- 在设备维护和保养时，应按照设备说明书的要求进行，定期检查设备的各项指标和功能。
次氯酸钠发生器工作原理
次氯酸钠发生器工作原理一、次氯酸钠发生器是一种低浓度盐水通过电极发生电化学反应后产生次氯酸钠发生器溶液的装置。
二、次氯酸钠发生器的基本工艺工作时，首先打开电源，次氯酸钠发生器将普通工业盐（每公斤0.35元左右）加入化学盐装置溶解成10%左右的盐水，打开阀门，让盐水通过过滤沉淀进入储盐液箱；然后，启动自配水开关，设备自动将盐水与浓度约为3、5%的稀盐水混合；然后打开阀门调整流量计，让混合后的盐水按设定流量通过一组阴阳极管组成的夹层电解槽；次氯酸钠发生器，启动整流电流开关，同时打开冷却水阀门冷却电解槽，次氯酸钠发生器开始工作。
这样，整个设备就生产出标准的次氯酸钠发生器液体（浓度约为1%）；药液自动流入储存液箱，方便储存备用和随时添加。
反冲洗:每班运行后，反冲洗一次。
反冲洗时，首先打开排气阀，排出管道中的盐水，然后打开反冲洗排气阀和反冲洗进水阀，冲洗10分钟左右，然后找到排气阀，排出积水，下次使用。
酸洗:发生器累计运行250小时需要酸洗一次，根据水质情况延长或缩短酸洗周期。
酸洗时，首先打开所有排气阀，排出管道中积存的盐水，然后打开进气阀和酸出气阀，直到酸出气管有机管流出酸水，然后关闭进气阀，待酸水浸泡在电极管中1-2小时，然后排出酸水，然后反冲洗。
一般来说，稀释盐酸的调配浓度约为10%。
三、注意事项。
②一般自动工作时，不需专人管理，投盐一次可工作（7-10）天，缺盐时自动停止工作并报警，投盐时反洗发生器一次，工作一个月左右酸洗一次。
②设备运转时，严禁无冷却运转，单位停水时，严禁使用设备。
③定期检查电源接线栓是否松动发热，高盐箱内的网是否堵塞，及时排除。
④室内尽量避免烟火，通风良好，配备兼职人员管理。
4、次氯酸钠发生器的杀菌杀毒原理大致如下：次氯酸钠发生器消毒的主要作用是通过其水解形成次氯酸，然后进一步分解形成新的生态氧氧。
新生态氧的强氧化性使细菌和病毒上的蛋白质变性，次氯酸钠发生器导致病原微生物死亡。
次氯酸钠发生器原理
次氯酸钠发生器原理
次氯酸钠发生器是一种通过电解盐水制备次氯酸钠溶液的装置。
它的原理是利用电流通过电解质溶液时，阳极会生成氯离子，而阴极则会产生氢气。
在次氯酸钠发生器中，盐水通过电解槽流动，并在阳极和阴极之间形成电解质溶液的电解过程。
在阳极上，产生的氯离子与水中的氢离子发生化学反应，生成次氯酸根离子和氯气：
2Cl- → Cl2 + 2e-
同时，在阴极上，水分解产生氢气和氢氧化钠：
2H2O + 2e- → H2 + 2OH-
最后，阴极产生的氢气和产生的次氯酸根离子结合，生成次氯酸钠：
ClO- + H2 → NaClO
通过调节电流的大小和电解槽中的盐水浓度，可以控制次氯酸钠溶液的浓度和产量。
这种发生器可以快速、高效地制备出含有次氯酸钠的溶液，用于消毒、清洁和杀菌等应用领域。

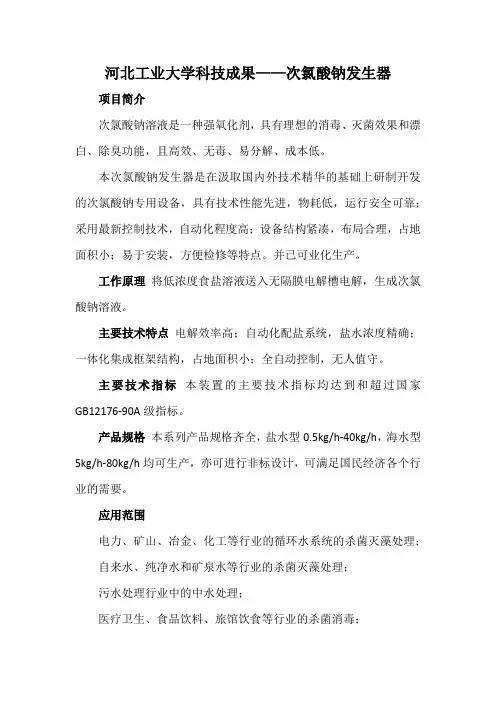

河北工业大学科技成果——次氯酸钠发生器
河北工业大学科技成果——次氯酸钠发生器项目简介次氯酸钠溶液是一种强氧化剂，具有理想的消毒、灭菌效果和漂白、除臭功能，且高效、无毒、易分解、成本低。
本次氯酸钠发生器是在汲取国内外技术精华的基础上研制开发的次氯酸钠专用设备，具有技术性能先进，物耗低，运行安全可靠；采用最新控制技术，自动化程度高；设备结构紧凑，布局合理，占地面积小；易于安装，方便检修等特点。
并已可业化生产。
工作原理将低浓度食盐溶液送入无隔膜电解槽电解，生成次氯酸钠溶液。
主要技术特点电解效率高；自动化配盐系统，盐水浓度精确；一体化集成框架结构，占地面积小；全自动控制，无人值守。
主要技术指标本装置的主要技术指标均达到和超过国家GB12176-90A级指标。
产品规格本系列产品规格齐全，盐水型0.5kg/h-40kg/h，海水型5kg/h-80kg/h均可生产，亦可进行非标设计，可满足国民经济各个行业的需要。
应用范围电力、矿山、冶金、化工等行业的循环水系统的杀菌灭藻处理；自来水、纯净水和矿泉水等行业的杀菌灭藻处理；污水处理行业中的中水处理；医疗卫生、食品饮料、旅馆饮食等行业的杀菌消毒；畜牧水产业畜舍、水体、畜产品和水产品的消毒；蔬菜、果品及肉类加工等行业的消毒；纺织、印染、造纸等行业用来漂白和脱色。
市场前景次氯酸钠发生器的市场范围极广，既有大到大型火力发电厂每小时几百公斤上几千万的项目，又有小到像餐馆每小时几十克只有几千元的市场。
该产品的市场覆盖国民经济的各个领域，用途极为广泛，具有极大的市场潜力。
规模与投资本项目规模与投资灵活多样，可大可小；除技术引进费外，最小投资20万元即可进行生产。
从本项目的技术先进性和市场容量来看，投资几百万甚至上千万形成大规模生产也是可行的。
生产设备最低配置：牛头刨床、卧式铣床、摇臂钻床、氩弧焊机、台钻各1台，塑料焊接设备5套。
效益分析以有效氯产率10kg/h为例，费用总计约38万元/台，产品售价55-65万元/台，产品利润15-20万元/台，若按每年销售5台计算（应大大超过此数），年利润近百万元，经济效益可观。
水厂饮水消毒设备—500型次氯酸钠发生器
水厂饮水消毒设备—500型次氯酸钠发生器概括水厂的饮用水消毒设备可以利用各种化学物质除去水中的细菌、病毒和其他有害的微生物。
其中，次氯酸钠是一种有效、安全、经济的消毒剂，广泛应用于水处理行业。
本文将介绍水厂消毒设备—500型次氯酸钠发生器的工作原理、特点、应用效果等方面内容。
工作原理500型次氯酸钠发生器适用于水处理厂、供水企业、建筑物等一些需要对饮用水、污水、池塘水等进行消毒的场合。
其工作原理紧要是接受电解工艺将水溶液中的氯化钠分解为次氯酸钠，从而实现水的消毒。
实在操作方式如下：首先，将氯化钠加入发生器中，并加入充分的水；然后，在电解室中施加电流，随着电解过程进行，水中的氯离子和水分子发生反应，生成次氯酸钠。
一般情况下，发生器的电解室接受精细的钛金属电极，能够保证次氯酸钠的产生并削减电极腐蚀的风险。
最后，将生成的次氯酸钠投加到需要消毒的水体中，即可完成水的消毒。
特点500型次氯酸钠发生器具有以下的特点：•环保：次氯酸钠是一种环保型消毒剂，不会对水质和环境产生污染。
•安全：发生器接受电解工艺，无需添加任何化学试剂，对人体安全无害。
•经济：与其他消毒剂相比，次氯酸钠的生产成本较低，并且可以一次性生产大量次氯酸钠，降低后续运输、存储和使用成本。
•高效：次氯酸钠具有快速灭菌效果，能够有效除去水中的有害微生物。
•维护简单：发生器的结构简单、易于维护，使用寿命长。
应用效果500型次氯酸钠发生器广泛应用于水处理行业，在消毒方面有着显著的应用效果。
使用该设备进行消毒可以有效地杀灭水中的各种细菌、病毒等有害微生物，保障饮用水的卫生安全。
同时，次氯酸钠对水中的悬浮物、有机物等也有确定的处理效果，可以提高水的质量。
总结500型次氯酸钠发生器作为一种高效、经济、环保、安全、易于维护的消毒设备，越来越得到了水处理行业的赞誉和广泛应用。
将来，随着科技的进展和社会对水质要求的不断提高，水厂消毒设备也将面临着更高的要求和更广泛的应用。
次氯酸钠发生器技术介绍
电解稀盐水次氯酸钠发生器技术介绍——业林国际集团：王泰清一、Y e lin在线T系列次氯酸钠发生器原理Y e lin牌T系列在线次氯酸钠发生器是一种新型的用于现场生产次氯酸钠消毒液的设备，适用于各种需要采用次氯酸钠进行消毒的场合，主要技术指标优于国家GB12176-1990《次氯酸钠发生器》中的A级指标。
其工作原理是：3%的氯化钠稀溶液在电解槽中正负电极的作用下，发生一系列电化学反应，生成次氯酸钠溶液，化学反应过程（式1）：NaCl+H2O+电→NaClO+H2↑ 式1 因为NaClO的分子量是Cl2的1.05倍，且在发生氧化反应时，每个NaClO 分子与Cl2分子所发生的电荷转移数相同，因此通过电化学反应产生次氯酸钠过程中，每生产1克NaClO，相当于0.952克Cl2。
根据式1，生成次氯酸钠的过程同时产生相当量的氢气。
因为在工艺设计中，采用透浦式离心风机鼓入新风与生成的氢气混合，因此对于氢气量的计算按照最大输入电流下，阴极100%产生氢气来计算。
按照此原则计算，每产生1克NaClO约生成0.35升H2。
二、Y e lin在线次氯酸钠发生器技术介绍1. 技术优势1) 原料易得，原料为盐、水、电，每生成1kg有效氯，需精制盐：3.5Kg ，软化水：56.8 L ，电：4.5 kWh-AC无须大量运输危险品，10%商品次氯酸钠溶液、二氧化氯制备原料浓盐酸和氯酸钠或亚氯酸钠均为危险品，贮存和运输会受到越来越严格的限制。
现场制备次氯酸钠溶液非常安全，可以避免日益严格的限制。
2) 没有潜在的漏氯风险，对人及环境没有任何危害和污染。
3) 消毒溶液为现产现用，即使短时间储存几乎不衰减，而10%商品次氯酸钠溶液衰减很快。
4) 中国的氯碱业是非常发达的，中国的钛的质量是世界上极好的，由国产的钛作为基料，表层涂履铱钌等贵金属，这种电极特别耐电解的氧化，比其它电极可以提供更好的转换效率。
5) 设备自动化程度高，操作便捷，可配备PLC控制系统，实现无需人值守。
次氯酸钠发生器及原理课件
次氯酸钠产生器广泛应用于水处 理、环境保护、医疗器械消毒等 领域。
组成与结构
组成
次氯酸钠产生器通常由反应器、输送 泵、控制单元等组成。
结构
次氯酸钠产生器的结构包括反应釜、 加热装置、投料口、搅拌器、输送泵 等部分。
工作原理简介
化学反应：次氯酸钠产生器通过化学反应产生次 氯酸钠。通常采用电解食盐水（NaCl）的方法。
安全操作
对操作人员进行专业培训，确保操 作人员掌握安全操作规程，避免事 故产生。
03
次氯酸钠产生器特点与优势
特点
01
02
03
04
高效性
次氯酸钠产生器具有高效的工 作性能，能够快速有效地制备
次氯酸钠溶液。
可靠性
设备采用优质材料和先进的生 产工艺，保证了其稳定可靠的
性能。
便携性
次氯酸钠产生器体积小，易于 携带，方便移动。
背景介绍
在自来水厂中，水处理是确保水质安全和卫生的关键过程。次氯酸钠产生器作为一种有效 的消毒设备，被广泛应用于自来水厂的水处理过程中。
设备特点
次氯酸钠产生器具有高效、安全、环保等优点，能够产生一定浓度的次氯酸钠，对水中的 细菌、病毒和其他微生物具有强氧化作用，从而杀灭水中的微生物，确保水质安全。
应用情况
要点二
设备特点
次氯酸钠产生器在工业废水处理中具 有高效、灵活、安全等优点。不仅可 以对废水进行消毒，还可以通过氧化 作用去除水中的有机物和重金属离子 ，降低废水中的污染物含量。
要点三
应用情况
在工业废水处理过程中，次氯酸钠产 生器通常与其他处理设备联合使用， 如沉淀池、曝气池、活性炭吸附塔等 。通过多种设备的组合使用，可以确 保废水处理效果到达国家标准，同时 降低处理成本。
次氯酸钠发生器原理
次氯酸钠发生器原理次氯酸钠发生器是通过电解稀盐水（条件具备可用海水）产生次氯酸钠溶液的装置，是由电解电极总成、整流电源、自动控制系统等部分组成，制成的纯净次氯酸钠溶液是一种强氧化剂，具有很强的杀菌、漂白效果，是目前应用最广泛的一种消毒剂。
次氯酸钠的杀毒原理次氯酸钠消毒最主要的作用方式是通过它的水解形成次氯酸，次氯酸再进一步分解形成新生态氧[O]，新生态氧的极强氧化性使菌体和病毒上的蛋白质等物质变性，从而致死病源微生物。
其次，次氯酸在杀菌、杀病毒过程中，不仅可作用于细胞壁、病毒外壳，而且因次氯酸分子小，不带电荷，还可渗透入菌（病毒）体内，与菌（病毒）体蛋白、核酸和酶等有机高分子发生氧化反应，从而杀死病原微生物。
再次，次氯酸产生出的氯离子还能显著改变细菌和病毒体的渗透压，使细胞丧失活性而死亡。
总过程反应方程式NaCL+H2O=NaCLO+H2↑(产生次氯酸钠)NaClO+H2O＝HClO+NaOH（形成次氯酸）HClO→HCl+[O] （分解出新生态氧）HCl+NaOH=NaCL+H2O（还原为氯化钠和水）次氯酸钠发生器原理概要次氯酸钠发生器电解主反应过程可用以下方方程式来表示：NaCL+H2O=NaCLO+H2↑食盐电解成次氯酸钠的过程是一个电化学的反应过程，其原材料是盐 + 水，没有别的附加成分，制成液品质纯净，该化学原理虽然简单，但影响经济的技术指标很多，所以次氯酸钠发生器电解电极的设计要综合各种因素，根据结构紧凑合理、运行指标经济、操作维护方便、设备使用寿命长等特点来设计制造。
次氯酸钠发生器主要经济技术指标氯化钠溶液浓度：3.0%制成1Kg有效氯盐耗：3.0公斤/KgCL制成1Kg有效氯电耗：<3.5KW/KgCL有效氯浓度范围：7800-10000PPM电解电流效率：70-78%电极涂层连续使用寿命：5年，重复使用发生器工作状态：全过程自动化控制，适合于连续工作。
NT500次氯酸钠发生器说明书(中文)
NT-C系列小型次氯酸钠发生器产品使用说明书上海赛一水处理科技有限公司一、产品概述NT系列次氯酸钠发生器是一种新型的用于现场生产次氯酸钠溶液的设备，适用于各种需要次氯酸钠进行消毒的场所。
其工作原理是：氯化钠溶液在一定的槽电压作用下，在电解槽内发生一系列电化学反应，最终生成次氯酸钠溶液，其次氯酸钠的生成过程可以通过化学方程式表达如下：NaCl+H2O→NaClO+H2↑电极反应：阳极：2Cl--2e→Cl2阴极：2H++2e→H2溶液反应：2NaOH+Cl2→NaCl+NaClO+H2O次氯酸钠消毒液体以次氯酸钠发生器生产为最佳。
因为，它生产出的次氯酸钠液体比较稳定、单一，也容易保存，不含制氯厂出品的那些复杂甚至有害的成分。
关于次氯酸钠发生器，我国已于1990年1月12日发布了GB12176-90 国家标准。
它是一种已经认可、可以信赖、十分稳定、并有权威资料可查询的产品。
次氯酸钠发生器已经有一百多年的历史了，已经证明是一种运行成本很低、药物投加准确、消毒效果极佳的设备。
就消毒而言，次氯酸钠液还是具有明显优势的。
作为一种真正高效、广谱、安全的强力灭菌、杀病毒药剂，它同水的亲和性很好，能与水任意比互溶，它不存在液氯、二氧化氯等药剂的安全隐患，且其消毒效果被公认为和氯气相当。
也正是因为这一特点，所以它消毒效果好，投加准确，操作安全，使用方便，易于储存，对环境无毒害，不存在跑气泄漏，可以任意环境工作状况下投加。
二、产品组成本产品分为3部分：进水配水部分、发生存储部分以及电源控制部分。
1. 进水配水部分：包括软水器、进水电磁阀、流量调节阀、进水流量计、溶盐罐、盐水计量泵以及相关管路和阀门。
图1 NT-c 前视图注：溶盐罐由于体积较大，为确保设备美观，现放于发生存储部分。
软水器压力表 进水阀排污口储 罐 排污阀溶盐罐 排污阀 电解槽 排污阀计量泵 针型流量阀 电磁阀 投加泵浮子流量计2. 发生存储部分：包括电解管、次氯酸钠储罐图2 NT-c 后视图3. 电源控制部分：包括电源控制柜温度传感器 储罐低液位开关储罐高液位开关 溶盐罐 储罐进水取样阀 排氢口 电解管出水口发生器进水口 电解管内液位开关 储罐液位开关储罐进水口 联动投加/停止/手动投加 自动运行/停止/定时运行急停开关电源指示灯故障指示灯 电流调节 电压调节 电压显示器电流显示器 运行指示灯时间控制器三、基本流程流程描述：自来水进水通过软水器形成软化水，当次氯酸钠储罐液位到达低液位时，进水电磁阀自动打开，软化水分为两路，一路进入溶盐箱制备饱和盐水，一路作为稀释水。
关于电解法次氯酸钠发生器原理介绍
关于电解法次氯酸钠发生器原理介绍电解法次氯酸钠发生器你了解吗？现在来说除了常见的化学法二氧化氯发生器外，电解法次氯酸钠发生器已经是用处非常广了。
今天我们就请专业生产次氯酸钠发生器厂家山东万青环保科技有限公司为大家介绍关于电解法次氯酸钠发生器原理以及其他相关内容。
【关于电解法次氯酸钠发生器原理介绍】电解法次氯酸钠发生器原理：次氯酸钠发生器是选用无隔膜电解法，经过电解低浓度的食盐水，生成低浓度次氯酸钠消毒液的设备，次氯酸钠的生成进程包括电解反应和溶液反应。
NaCl+H2O→NaClO+H2↑电极反应：阳极：2Cl--2e→Cl2阴极：2H++2e→H2溶液反应：2NaOH+Cl2→NaCl+NaClO+H2O电解法次氯酸钠发生器的工艺：小类型的设备一般选用的就是电解管式的。
大类型设备选用的版式的配套无缺、安全功能系数高、性价比高、操作便当、安全、收买材料便当等优点，现场制备，处理了消毒液运送、贮存的困难，与市场上置办的消毒原液比较，没有任何稳定剂、添加剂。
关件配件选用钛阳极，并镀钌、铱等稀有金属，具有活性高、寿命长、产量特征，选用内冷式圆管同心电解槽，电流效率高，密封性好，不易堵塞。
全自动的操作，省人力、省时间、运用放心。
【电解法次氯酸钠发生器使用成本】电解法次氯酸钠发生器系统采用电解稀盐水制取次氯酸钠溶液，不需要任何其他的添加物，设备的原材料就是盐，设备全自动运行，人工成本低，因此它的所有运行成本基本可以认为是耗盐和耗电的成本总和；电的成本：≤3.5KW（每制成1公斤有效氯耗电<3.5KW）3.5KW×0.5元/KW=1.75元（全天电价平均0.5元/度）每制取1公斤有效氯的成本组成为：盐电盐的成本：<3.0kg（每制成1公斤有效氯耗盐：<3.0kg）3.0公斤×0.5元/kg=1.5元（工业盐以500元/吨计算）合计成本：1.51.75=3.25元/kg（有效氯）既每生成1公斤有效氯只需要3.25元。
电解不饱和食盐水消毒设备：次氯酸钠发生器
电解不饱和食盐水消毒设备：次氯酸钠发生器简介电解不饱和食盐水消毒设备是一种节能环保的消毒工具。
它通过电解产生次氯酸钠，并将其溶液喷洒到被消毒物品上，从而实现消毒。
原理次氯酸钠发生器是一种电解设备，通过电解盐水产生次氯酸钠。
电解产生次氯酸钠的反应式为：NaCl + H2O → NaClO + H2其中，NaClO即为次氯酸钠。
电解是在导电性良好的盐水中进行的。
在电解过程中，电极四周的水分子会发生水解反应，这会产生氢氧根离子（OOO−）和氢离子（O+）。
而在正极，氯离子（OO−）会被氧化转化为氯气（OO2），而在负极次氯酸钠离子（OOOOO−）会被还原为次氯酸钠（NaClO）。
设备构成次氯酸钠发生器紧要由以下几个部分构成：1.电解池：用于电解盐水，产生次氯酸钠溶液2.离子膜：用于分别阳极和阴极，使电解不饱和的食盐水分别成次氯酸钠和氢氧离子3.电极：由正极和负极两个电极构成，正极通常是钛金属或铂金属，负极由钛或不锈钢构成4.掌控器：用于掌控电解反应，保证次氯酸钠的产生和稳定输出工作流程1.加入食盐水：将食盐水加入电解池中，使电解池里的液位高于离子膜2.电解反应：开启电源，将正负极插入电解池中，启动电解反应，并掌控电流大小3.次氯酸钠产生：在电解反应中，氯离子被氧化转化为氯气，在负极处，次氯酸钠离子被还原为次氯酸钠4.次氯酸钠输出：次氯酸钠溶液顺着流道流出电解池，经过过滤上位器进行过滤，然后进入消毒系统进行消毒优点1.环保：次氯酸钠发生器所产生的次氯酸钠溶液是一种特别安全，稳定的消毒剂，不会留下任何有害残留物2.高效：次氯酸钠发生器生产的次氯酸钠溶液含有高浓度的次氯酸钠，能够快速有效地杀死各种细菌和病毒3.节能：电解过程中，次氯酸钠发生器所消耗的电能比传统的消毒方式要低很多，从而实现了节能的目的应用次氯酸钠发生器可以广泛应用于医疗卫生、食品加工、环保等领域，常见的应用地点包括：1.餐饮业：可以用于消毒餐具、瓶罐、餐具等2.医院：可以用于消毒手术器械、医疗材料、物品等3.学校：给学校配备次氯酸钠消毒设备可以有效地保证师生的健康和安全4.家庭：适用于消毒家中各种物品，如厨具、卫生间、地板等总结次氯酸钠发生器接受电解技术生成次氯酸钠，并使其溶解于水中进行消毒。
次氯酸钠发生器工艺流程步骤及安装要求
次氯酸钠发生器工艺流程步骤及安装要求
电解法次氯酸钠发生器的工作原理可以简单的理解为：通过向设备内添加一定量的食盐水，利用电的电解反应将食盐水电解成一定浓度的次氯酸钠溶液，然后将次氯酸钠溶液储存以备将来使用。
1.设备溶盐：先在盐斗中投加一定配比的食盐，按合适的浓度调配，打开进自来水阀门进行溶解并打开泵溶盐阀门，溶解完成后，静止15 分钟左右，然后找开进高位盐箱阀门，把稀盐水用泵加到高位盐箱中备用。
2.运行：打开进盐液阀，调节好流量调节阀，同时打开出药阀和冷却水阀，再启动整流电源，电流调节在合适范围内，如电压过高说明盐水浓度低，反之则盐水浓度高，电解便开始工作。
3.酸洗：发生器累计运行250 小时需酸洗一次，根据水质情况相应延长或缩短酸洗周期，酸洗时，先打开所有排空阀门，这个过程是把管道中的积存盐水排掉，然后打开进酸阀门和出酸阀门，直到出酸放空管有机管流出酸水后，关闭进酸阀门，待酸水在电管中浸泡1—2 小时后再把酸水排掉，然后再反冲洗一次，一般酸调配浓度为10%左右。
次氯酸钠发生器安装要求：
1、因次氯酸钠具有强氧化性，因此在选择设备安装位置时应避免同其它电器设备置于同一房间，应单独设立设备间。
2、设备应安装在室内，避免阳光直射，设备工作环境温度要求10℃以上
3 、控制柜好要单独一个房间放置，不要与设备或盐酸置于同一房间。
4 、设备间应配备压力水源。
设备与原料贮罐下面应做混凝土基础。
5、应在设备间墙壁下部安装排风扇，保持通风良好
6、设备间应有必要的照明设施及与设备装机容量相应的电源
7 、设备间地面应铺设水泥地面，并设有冲洗所用水源和排水下水道。
次氯酸钠发生器及原理 共18页PPT资料
• 二、次氯酸钠发生器 1、工作原理
次氯酸钠发生器是一套由低浓度食盐水通 过通电电极发生电化学反应以后生成次氯 酸钠溶液的装置。其总反应表达如下：
NaCl + H2O → NaClO + H2↑
电极反应：
阳极： 2Cl- - 2e → Cl2
• 2、组成结构 次氯酸钠发生器一般由化盐装置、电解
装置、整流设备、配兑水系统、自控装置 和储药液箱等几大部分组成。其中核心部 分——电解装置，是由一组涂有铂、钌、铱、 铑等稀有金属纳米涂层 的特种金属材料做
R-NH-R + HClO → R2NCl + H2O
同时，次氯酸产生出的氯离子还能显著改 变细菌和病毒体的渗透压，使其细胞丧失 活性而死亡。
• 四：影响次氯酸钠杀菌作用的因素 1、 PH：PH值对次氯酸钠杀菌作用影响最
大。PH值愈高，次氯酸钠的杀菌作用愈弱， PH值降低，其杀菌作用增强。
2、 浓度：在PH、温度、有机物等不变的 情况下，有效氯浓度增加，杀菌作用增强。
阳极，耐腐蚀的特种金属材料做阴极，组 成密闭的电解槽容器。并且，其电解槽内 部设有反冲洗系统和冷却系统。 大体如图 所示：
电极有多种多样：
• 3、基本操作过程 工作时，首先接通电源，将普通工业用盐 （每公斤0.35元左右）加入化盐装置溶解 成10%左右的盐水，打开阀门让盐水通过 过滤沉淀进入储盐液箱；然后，启动自配 水开关，设备自动勾配盐水到浓度为3— 3.5%左右的稀盐水；再打开阀门调节好流 量计，让经配兑好的盐水按设定流量通过 一组阴阳极管组成的夹层式电解槽 或板结 构组成的电解槽；最后，启动整流电流开 关，同时打开冷却水阀门通过冷却装置冷 却电解槽，次氯酸钠生成器开始工作。这
次氯酸钠发生器的工作原理
次氯酸钠发生器的工作原理
次氯酸钠发生器由电解槽、硅整流电控柜、盐溶解槽、冷却系统及配套PUVC管道、阀门、水射器、流量计等组成。
将稀盐液加入电解槽内，接通12V直流电源，通过调节电解电流电解产生次氯酸钠，由水射器吸收混合送出消毒液，或用计量泵计量通过混合器送出消毒液。
工作原理
1. 次氯酸钠发生器为组合形式，通过稀盐水计量投加入电解槽，通过硅整流器接通阴阳极直流电源电解生成次氯酸钠。
2. 1公斤次氯酸钠盐耗：4.0-4.2kg。
3. 在盐水溶液中含有Na+、H-等几种离子，按照电解理论，当插入电极时，在一定的电压下，电解质溶液由于离子的移动和电极反应，发生导电作用，这时CL-、OH-等负离子向阳极移动，而Na+、H+等正离子向阴极移动，并在相应的电极上发生放电，从而进行氧化还原反应，生产相应的物质。
4. 盐水溶液电解过程可用下列反应方程式表示：NaCl=Na++Cl-
5. 阳极电解作用：H2O=H+OH- 2Cl-2e—→Cl2↑ 阴极电解作用：2H-+2e—→H2↑
6. 在无隔膜电解装置中，电解质和电解生成物氢气众溶液里向外逸出之外，其他均在一个电解槽内，由于氢气在外逸过程中对溶液起到一定的搅拌作用，使两极间的电解生成物发生一系列的化学反应，反应方程式如下：
2NaCl+2H2O→2NaOH+H2↑+Cl2 2NaOH+Cl2→NaClO+NaCl+H2O
7.在无隔膜电解盐水，溶液的总方程式即为上列两个反应式相加得。
NaCl+H2O+2F→NaClO+H2↑ 其中：F为法拉第电解常数，其值为26.8安培小时，或96487库伦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
次氯酸钠发生器原理
次氯酸钠发生器是通过电解稀盐水（条件具备可用海水）产生次氯酸钠溶液的装置，是由电解电极总成、整流电源、自动控制系统等部分组成，制成的纯净次氯酸钠溶液是一种强氧化剂，具有很强的杀菌、漂白效果，是目前应用最广泛的一种消毒剂。
次氯酸钠的杀毒原理
次氯酸钠消毒最主要的作用方式是通过它的水解形成次氯酸，次氯酸再进一步分解形成新生态氧[O]，新生态氧的极强氧化性使菌体和病毒上的蛋白质等物质变性，从而致死病源微生物。
其次，次氯酸在杀菌、杀病毒过程中，不仅可作用于细胞壁、病毒外壳，而且因次氯酸分子小，不带电荷，还可渗透入菌（病毒）体内，与菌（病毒）体蛋白、核酸和酶等有机高分子发生氧化反应，从而杀死病原微生物。
再次，次氯酸产生出的氯离子还能显著改变细菌和病毒体的渗透压，使细胞丧失活性而死亡。
总过程反应方程式
NaCL+H2O=NaCLO+H2↑(产生次氯酸钠)
NaClO+H2O＝HClO+NaOH（形成次氯酸）
HClO→HCl+[O] （分解出新生态氧）
HCl+NaOH=NaCL+H2O（还原为氯化钠和水）
次氯酸钠发生器原理概要
次氯酸钠发生器电解主反应过程可用以下方方程式来表示：
NaCL+H2O=NaCLO+H2↑
食盐电解成次氯酸钠的过程是一个电化学的反应过程，其原材料是盐 + 水，没有别的附加成分，制成液品质纯净，该化学原理虽然简单，但影响经济的技术指标很多，所以次氯酸钠发生器电解电极的设计要综合各种因素，根据结构紧凑合理、运行指标经济、操作维护方便、设备使用寿命长等特点来设计制造。
次氯酸钠发生器主要经济技术指标
氯化钠溶液浓度：3.0%
制成1Kg有效氯盐耗：3.0公斤/KgCL
制成1Kg有效氯电耗：<3.5KW/KgCL
有效氯浓度范围：7800-10000PPM
电解电流效率：70-78%
电极涂层连续使用寿命：5年，重复使用
发生器工作状态：全过程自动化控制，适合于连续工作。
