***物流有限公司1#冷库设备安装工程临时用电施工方案***制冷工程有限公司年月日目录一、工程概况：二、编制依据：三、安全目标四、用电分布：五、安全用电技术措施：1、保护接地2、保护接零3、配电箱、开关箱的设置4、电气设备的设置应符合下列要求5、设置漏电保护器6、施工现场的电缆线路7、电气设备的操作与维修人8、电气设备使用和维护六、临时用电安全措施七、施工现场预防电气火灾的措施（一）、施工现场发生火灾的主要原因（二）、预防电气火灾的措施八、附件配电系统平面布置图和系统图一、工程概况：工程名称：***物流有限公司1#冷库设备安装工程监理单位：南通中房工程建设监理有限公司施工单位：***制冷工程有限公司二、编制依据：1）公司关于施工现场电气安全管理规定。
2）建设部《施工现场临时用电安全技术规范》JGJ46-2005。
3）国家技术监督局《漏电保护器安装和运行》。
4）国家技术监督局、建设部《建筑工程施工现场供用电安全规范》GB50194-93。
5）建设部《建筑施工安全检查标准》JGJ59-99及实施指南。
6）《建筑机械使用安全技术规程》JGJ33-86中的相关章节。
三、安全目标1、杜绝重大伤亡事故和火灾事故发生。
2、轻伤事故引起歇工率控制在1.5‰以内。
3、在各次检查中安全达标。
四、用电分布根据施工建筑平面特点及现场情况，本工程施工用电由总包方提供的配电室，我方施工现场用电总配电柜，放置在总包单位指定的临时配电房处，采用三级配电系统(临时用电平面图、系统图见附件）；机械设备一览表序用电机械数量备注号1 交流电焊机102 直流电焊机103 氩弧焊机 54 切割机 65 钻铣床 16 台式钻床 17 台式砂轮 18 电动坡口机 39 角向磨光机1010 刨床 111 线锯机 112 电锤813 空气压缩机 1五、安全用电技术措施安全用电技术措施包括两个方面的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。
施工现场办公室施工临时用电要求
施工现场配电技术要求（一）1、电力系统及三级配电二级漏保总体要求：1.1电力线路：施工现场及办公区电力线路采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。
1.2保护接零、接地、防雷规定：1.2.1施工现场及办公区配电的中点直接接地的电力线路中必须采用TN －S 接零保护系统（三相五线制），电气设备的金属外壳必须与专用保护零线连接，专用保护零线（简称保护零线）应由工作接地线，配电箱的零线或第一级漏电保护器，电源侧的零线引出，详见下图，并按规定色标要求接线。
1.2.2凡潮湿或条件特别恶劣施工电气设备必须采用保护接零，保护零线不得装设开关或熔断器，保护零线应单独敷设，不作它用，重复接地线应与保护零线相连结。
2L1、L2、L3：相线 N ：工作零线 PE ：保护零线 1.3施工现场配电系统应采用三级配电、二级漏电保护系统；1.4用电设备必须有各自专用的开关箱；1.5漏电保护器参数应匹配并灵敏可靠；1.6总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；1.7三级配电、二级漏电保护系统参考图例2. 总配电箱设置2.1箱体结构、箱内电器设置及使用应符合规范要求。
2.2配电箱、开关箱电器可靠、完好，进出线整齐。
2.3设置要求：2.3.1总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2.3.2开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）2.3.3总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
临时用电施工方案
目录一、编制根据 ................................................................... 错误!未定义书签。
二、工程概况 ................................................................... 错误!未定义书签。
三、施工管理组织 ........................................................... 错误!未定义书签。
四、临时用电方案阐明 ................................................... 错误!未定义书签。
五、临时施工用电量计算 ............................................... 错误!未定义书签。
六、变压器容量、电器类型各供配电方式................... 错误!未定义书签。
七、动力分派电箱至开关箱导线截面及开关箱元件选择... 错误!未定义书签。
八、电缆旳敷设及配电箱、开关箱旳电器选择........... 错误!未定义书签。
九、现场采用旳接地形式及防雷接地设计方案........... 错误!未定义书签。
十、施工现场临时用电旳验收与检查规定................... 错误!未定义书签。
十一、安全规定 ............................................................... 错误!未定义书签。
一、编制根据1、《施工临时用电安全技术规范》（JGJ46—2023）2、《建筑工程施工现场供电安全规范》（GB50144-2023）3、《建筑施工安全检查原则》（JGJ59-99）4、《临时用电》（JGJ46-2023）5、《建筑施工手册》6、企业有关施工现场临电旳文献和安全注意事项二、工程概况琶洲安顿型新小区工程位于广州市海珠区琶洲PZA0601地块，总用地面积46684m2，总建筑面积约185713m2。
编制临时用电施工组织设计
负荷计算
2.计算负荷方法的确定：
计算负荷的方法很多，我国常用的方法有需要系数法和 二项式法。需要系数法一般用于计算用电设备组中设备容量 相差不大的情况；当用电设备组中设备数量较少且存在大容 量设备时用二项式法计算能较好的符合实际。因此临电系统 通常也采用需要系数法进行计算。
需要系数就是用电设备组在最大负荷时有功功率与其设 备容量的比值。
单相设备接于相电压时的负荷计算： 等效三相设备容量Pe应按最大负荷相所接的单相设备容 量Pmax的3倍计算，即Pe=3Pmax，若上表18-24号用电设备分 别接入A、B、C相，17、18号设备接于A相则PA=7+6=13KW， 19、20号设备接于B相则PB=0.72+12=12.72KW，21、22、23、 24号设备接于C相则PC=0.36+3.2+5+8=16.6KW，PC＞PA＞PB， 故Pe=3Pmax=3PC=3×16.6=49.8KW
负荷距：就是千瓦米，在末端电压降落小于5%的情况下，线路能把1千瓦的 负荷送达的最远距离。
△U%= ∑Pjs*Ljs/C *S
Pjs-计算负荷，KW
S-导线截面，mm2
Ljs-电缆长度，m
C-与供电系统电压及导线材质相关的计算系数
10
基本组成
临时用电组织设计应包含下列内容：
1.现场勘查； 2.确定电源进线、变电
18
负荷计算
Jc-电动机铭牌暂载率
Pn-电动机铭牌额定功率（KW)
电焊机：统一换算成暂载率Jc=100%下的额定功率,一般
交流焊机铭牌给出额定视在功率Sn和功率因素cosφ，直流
焊机铭牌给出额定功率Pn,若Jc不等于100%，则按下式换算：
市政道路施工临时用电方案

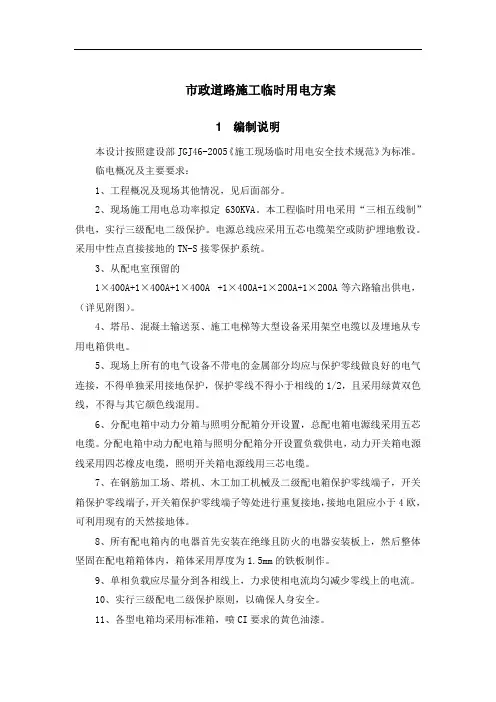

市政道路施工临时用电方案1 编制说明本设计按照建设部JGJ46-2005《施工现场临时用电安全技术规范》为标准。
临电概况及主要要求：1、工程概况及现场其他情况，见后面部分。
2、现场施工用电总功率拟定630KVA。
本工程临时用电采用“三相五线制”供电，实行三级配电二级保护。
电源总线应采用五芯电缆架空或防护埋地敷设。
采用中性点直接接地的TN-S接零保护系统。
3、从配电室预留的1×400A+1×400A+1×400A +1×400A+1×200A+1×200A等六路输出供电，（详见附图）。
4、塔吊、混凝土输送泵、施工电梯等大型设备采用架空电缆以及埋地从专用电箱供电。
5、现场上所有的电气设备不带电的金属部分均应与保护零线做良好的电气连接，不得单独采用接地保护，保护零线不得小于相线的1/2，且采用绿黄双色线，不得与其它颜色线混用。
6、分配电箱中动力分箱与照明分配箱分开设置，总配电箱电源线采用五芯电缆。
分配电箱中动力配电箱与照明分配箱分开设置负载供电，动力开关箱电源线采用四芯橡皮电缆，照明开关箱电源线用三芯电缆。
7、在钢筋加工场、塔机、木工加工机械及二级配电箱保护零线端子，开关箱保护零线端子，开关箱保护零线端子等处进行重复接地，接地电阻应小于4欧，可利用现有的天然接地体。
8、所有配电箱内的电器首先安装在绝缘且防火的电器安装板上，然后整体坚固在配电箱箱体内，箱体采用厚度为1.5mm的铁板制作。
9、单相负载应尽量分到各相线上，力求使相电流均匀减少零线上的电流。
10、实行三级配电二级保护原则，以确保人身安全。
11、各型电箱均采用标准箱，喷CI要求的黄色油漆。
2 电源进线，配电室、配电装置、用电设备位置及线路走向电源进线位置设在本工程的东南面，配电室也设在工程的南面。
本工程施工现场临时用电工程由配电室共给200/380V三相四线电源。
3 负荷计算及变压器的选择第一节设备型号表拟投入施工现场主要机械设备一览表第二节负荷计算建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时，从下列各点考虑：1、全工地所使用的机械动力设备，其他电器工具及照明用电的数量；2、施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；3、各种机械设备在工作中需用的情况。
临时施工用电方案

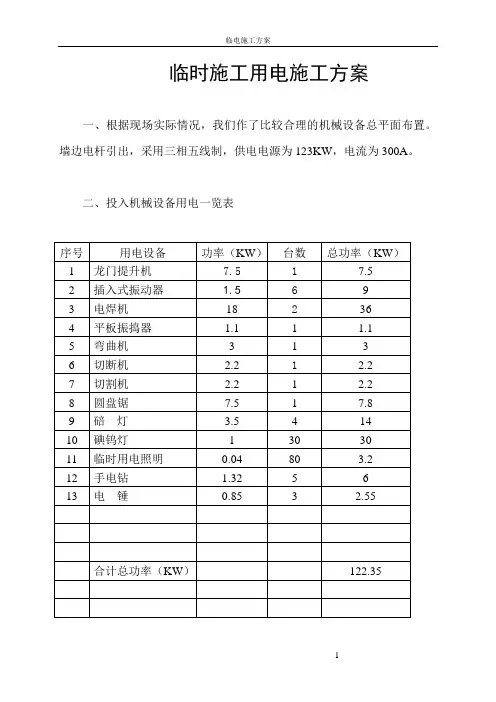

临时施工用电施工方案一、根据现场实际情况，我们作了比较合理的机械设备总平面布置。
墙边电杆引出，采用三相五线制，供电电源为123KW，电流为300A。
二、投入机械设备用电一览表序号用电设备功率（KW）台数总功率（KW）1 龙门提升机7.5 1 7.52 插入式振动器 1.5 6 93 电焊机18 2 364 平板振捣器 1.1 1 1.15 弯曲机 3 1 36 切断机 2.2 1 2.27 切割机 2.2 1 2.28 圆盘锯7.5 1 7.89 碚灯 3.5 4 1410 碘钨灯 1 30 3011 临时用电照明0.04 80 3.212 手电钻 1.32 5 613 电锤0.85 3 2.55合计总功率（KW）122.35三、切断机、对焊机、圆盘锯等机械设备用电采用穿线管埋地敷设，宿舍照明线路采用护套线沿墙明敷，线路走向见临时用电平面布置图。
四、临时用电的安全管理(一) 安全用电组织措施1. 建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
2. 建立技术交底制度，向专业电工、各类用电人员交待临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注意交底日期。
3. 建立安全检测制度，从临时用电工程开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
4. 建立电气维修制度，加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容技术措施、处理结果、维修人员，验收人员等。
5. 电气设备操作人员必须符合以下要求：(1) 施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂环境相适应，初级电工不允许进行中、高级电工的作业。
施工现场临时用电-内业资料完整版
临时用电内业资料施工现场临时用电管理南宁市*************项目部目录1、封面 (1)2、目录 (2)3、1.1施工现场临时用电管理制度............................第3-15页4、临时用电专项施工组织设计.......................................第16-33页5、应急组织成员一览表 (34)6、配电房验收记录 (37)7、施工现场临时用电验收记录 (38)8、临时用电管理协议......................................................第39-40页9、临时用电定期检查复查记录 (41)10、电工巡视维修记录 (42)11、各种电器产品合格证 (43)12、电气接地电阻测试记录............................................第44-45页13、电气接地电阻测试记录（塔吊） (46)14、电气接地电阻测试记录（电梯） (47)15、电气绝缘电阻测试记录 (48)16、漏电保护器漏电动作参数测定记录..........................第49-51页17、现场电工上岗证复印件 (52)18、临时用电检查隐患整改记录表 (53)19、临时用电施工组织设计变更审批..............................第54-55页20、临时用电安全技术交底记录 (56)21、现场电工安全技术交底记录 (57)22、班组施工用电安全技术交底记录 (58)23、临时用电电气设备合格证复印件 (59)24、临时用电检查评分表 (60)25、塔吊防雷接地平面示意图 (61)26、塔吊防雷接地隐检影像记录.....................................第62-63页27、塔吊防雷接地装置施工检查记录 (64)28、施工电梯隐蔽工程隐检影像记录 (65)29、施工电梯防雷接地装置施工检查记录 (66)中国建筑施工现场临时用电管理制度中建四局第三建设有限公司广西分公司南宁**************项目经理部1.1《施工现场临时用电管理制度》目录一、总则二、建立临时用电安全技术档案三、施工现场临时用电设备管理四、工人生活区用电管理五、安全用电教育六、附则施工现场临时用电管理制度一、总则1、为了贯彻国家安全生产的方针政策和法规，保障施工现场临时用电安全，防止触电事故的发生。
施工现场临时用电计算
施工现场临时用电、用水计算现场施工用电均按《施工现场临时用电安全技术规范》JGJ46-88标准规范要求执行，本工程实行三级供电，且采用具有专用保护零线的TN-S接零保护系统。
1.现场临电负荷计算P=1.24K1ΣP C=KW土建施工阶段施工设备一览表说明：一级配电箱的负荷计算，按照将照明负荷均匀地分配到配电箱上并照计算公式：P ＝1.1（K1∑Pc＋K2∑Pa＋K3∑Pb）进行。
本阶段A12配电箱作为备用配电箱，其设备布置按照标准的一级配电箱配置电气设备。
土建施工阶段室内外照明用电负荷计算表土建施工阶段室外照明用电量：16.48（kw）土建施工阶段室内照明用电量：4.5（kw）照明负荷将根据现场需要，尽可能地按照负荷均衡和就近的原则接入系统。
设备安装阶段施工设备一览表说明：设备安装阶段因塔吊基本处于停滞状态，塔吊的用电量未计入计算负荷之中。
一级配电箱的负荷计算，按照将照明负荷均匀地分配到各个配电箱上并照计算公式：P ＝1.1（K1∑Pc＋K2∑Pa＋K3∑Pb）进行。
设备安装阶段室内外照明用电负荷计算表本阶段室外照明总用电量：2.4（kw）本阶段室内照明总用电量： 21.3（kw）2.用电负荷分配从1#变电箱引出电路供场地用电，设置一级配电箱及若干二级配电箱。
3.变压器容量校核3.1土建施工阶段1#变电箱:P ＝1.1（K1∑Pc＋K2∑Pa＋K3∑Pb）＝1.1（0.6*456.6＋0.8*4.5＋1.0*21.48）= 328.9kwP――计算用电负荷容量，kw∑Pc――全部施工动力用电设备额定用电量之和，kw∑Pa――室内照明设备额定用电量之和，kw∑Pb――室外照明设备额定用电量之和，kwK1――全部施工用电设备同时使用系数，取0.6K2――室内照明设备同时使用系数，取0.8K3――室外照明设备同时使用系数，取1.0折算为变压器的负荷容量按照公式：P0＝1.05P／cosψ进行计算。
P0 ——折算到变压器的计算负荷容量，KVAcosψ——功率因数，取0.751.05——变压器的容量修正系数P——计算用电负荷容量，kwP0＝1.05P／cosψ＝1.05*328.9/cos0.75＝345.43kVA＜400kVA，满足要求3.2设备安装阶段 1#变电箱:P ＝1.1（K1∑Pc ＋K2∑Pa ＋K3∑Pb ）＝1.1（0.6*307.3＋0.8*21.3＋1.0*2.4）=224.6kw P ――计算用电负荷容量，kw∑Pc ――全部施工动力用电设备额定用电量之和，kw ∑Pa ――室内照明设备额定用电量之和，kw ∑Pb ――室外照明设备额定用电量之和，kw K1――全部施工用电设备同时使用系数，取0.6 K2――室内照明设备同时使用系数，取0.8 K3――室外照明设备同时使用系数，取1.0折算为变压器的负荷容量按照公式：P0＝1.05P ／cos ψ进行计算。
现场临时用电专项施工方案
施工现场临时用电组织设计一、工程概况本工程为大连长兴岛经济区工程建设事务中心负责新建的中华人民共和国长兴岛出入境检验检疫局综合实验项目。
总建筑面积8500 m2。
分成4个单体。
其中综合实验用房1#楼分成A、B两个区，其中A区地上六层，地下一层，B区地上一层，门卫一地上一层，；门卫二地上一层，接样室地上一层，全部为混凝土框架结构。
位于大连长兴岛综合区，由大连和平建筑安装工程有限公司承建。
施工范围包括：土建、电气、水暖等工程。
施工现场空中及地下无障碍物。
自备发电机组电源，回路线路长度分别为80m、100m、150m，由施工区东南侧进入施工现场。
施工现场临时用电工程采用三相四线，电源侧工作零线进行重复接地，然后配出工作零线和保护零线，形成五线制，并由总发电机组负荷侧配出至各分路分配电箱，使施工现场形成局部TN-S接零保护系统。
施工区域雷暴日数19.2d/a，土壤电阻系数0.8×10Ω·cm二、确定电源进线、配电装置、用电设备位置及线路本工程自备发电机组，采用YC-3×35+2×10三相五线电缆架空进入现场。
根据现场施工设备平面布置在现场配出四个动力回路。
各配出回路设置分配电箱，分配电箱均设置在负荷相对集中的位置。
具体线路走向详见“临时用电平面布置图”总配电箱及各分配电箱、开关箱均设重复接地。
三、负荷计算（一）用电设备一览表及设备容量计算（二）所有用电设备的计算负荷1、施工现场有许多用电设备，有以下几个问题需要考虑：⑴各用电设备不一定同时运行。
⑵各用电设备不可能同时满负荷运行。
⑶设备运行时存在着效率，即设备存在着功率损失。
⑷不同的设备其工作制并不相同。
⑸输电线路、变压器等本身存在着能量的损耗。
因此，用电设备的实际负荷P js与设备容量P s之间并不相等，应按下式计算：有功计算负荷P js (kw)：P js=k x×P s无功计算负荷Q js (kvar)：Q js=P js×tanφ视在计算负荷S js(kvA)：S js=√P js²+Q js²电流Ijs(kA)：I js=S js/√3×V e=P js/√3×V e cosφ以上各式中k x―需要系数；V e―用电设备的额定电压；cosφ、tanφ―用电设备的平均功率因子及对应的正确值。
施工现场用电量计算
施工现场用电量计算在施工组织设计的土建部分中，确定了各单元工程的施工方案，选择了所要的机械设备，安排了施工进度，就可以对临时用电量的估算。
一，估算方法一种估算方法是同时考虑施工现场的动力和照明用电，可按照下列公式计算：S=K{（∑P1÷ηcosφ）K1K2+∑P2K3}公式中各部分的代表含义如下：S：工地总用电量；K：备用系数，一般取K=1.05~1.1；∑P1：全工地动力设备的额定输出功率总和，KW；∑P2：全工地照明用电量总和，KW；η：动力设备效率，即各电动机的平均效率，一般取η=0.85；cosφ：功率因素，建筑工地一般取用 0.65；K1：全部动力设备同时使用系数，一般五台一下时取K1=0.6，五台以上时取K1=0.4~0.5；K2：动力负荷系数，主要考虑没有因性质不同在负荷时的工作情况，一般取K2=0.75~1；K3：照明设备同时使用系数，一般取K3=0.6~0.9；另一种方法，如果工地照明用电量很小，为简明计算，可在动力用电量之外再加10%，作为总用电量，这就可以用下面的公式计算：S动=K1（∑P1÷ηcosφ）K2得出总的用电量之后，再计算工地所需的总电流，其公式为：I=（Sz×1000）÷（1.73×U）公式中I：表示总电流，A；Sz：表示工地总用电量，KVA；U：表示供电系统的线电压，U=380二，详细计算方法：（1）工地临时供电包括动力用电与照明用电两种，按下列几点情况计算用电量：1）全工地使用的电动机械设备、电动工具和照明的用电量；2）施工总进度计划中施工高峰期间用电机械设备的最高数量；3）各种电力机械设备在工作中的利用情况。
总用电量按下式计算：P＝1.05––1.10（K1ΣP1/cosθ+K2ΣP2 + K3ΣP3 +K4ΣP4）P–––––供电设备总需求容量（KVA）；P1–––––电动机额定功率（KW）；P2––––电焊机额定容量（KVA）；P3–––––室内照明容量（KW）；P4–––––室外照明容量（KW）；cosθ––––电动机的平均功率因子（在施工现场最高为0.75-0.78；一般为0.65-0.75）；K1、K2、K3、K4–––––需要系数；K1（电动机）＝0.5-0.7K2（电焊机）=0.6。
地铁施工临时用电施工方案
地铁号线土建工程站临时用电施工组织设计目录一、编制依据 (3)二、工程简介 (3)2.1、工程概况 (3)2.2、总体用电规划 (4)2.3、可利用的用电情况 (4)三、临时用电设计方案 (4)3.1、施工用电负荷统计 (4)3.1.1、车站施工用电统计 (5)3.1.2、盾构施工用电统计 (5)3.1.3、项目部生活用电统计 (6)3.1.4、变压器容量的取值 (7)3.2、配电系统设计流程 (8)3.3、场区临电布置设计 (8)3.4、系统接地形式 (9)3.5、负荷计算 (9)四、临时用电安全管理 (11)4.1、临时用电组织机构 (11)4.2、安全用电技术组织保证措施 (11)4.3、用电设备安全技术措施 (13)4.4、对电工及用电人员的安全技术要求 (15)4.5、现场照明设计及用电安全技术措施 (16)4.6、对漏电保护器的选择、使用、检测 (16)4.7、建立临时用电定期检查、复查制度 (17)4.8、临时用电巡视维修制度 (18)五、雨季、冬季电气安全技术措施 (18)六、临时用电安全技术交底制度 (19)七、临时用电设施的调试、检查和验收制度 (20)八、临时用电安全技术档案 (22)九、停电事故预防处理措施 (22)十、触电事故应急预案 (23)十一、附图、表 (24)附图一《施工场区临时用电布置图》............................................................. 错误!未定义书签。
附表一电器绝缘电阻测试记录表 .. (26)附表二施工现场临时用电巡视维修工作记录 (27)地铁号线土建工程站临时用电施工方案一、编制依据1、北京市规划委员会临时建设用地规划许可证（2010规地市政临字0010号）；2、既有施工图纸及周边电网情况；3、《建设工程施工现场供电安全规范》（GB 50194-93）；4、《施工现场临时用电安全技术规范》（JGJ 46-2005）；5、《通用用电设备设计规范》（GB 50055-93）；6、《低压配电设计规范》（GB 50054-95）7、现场临时用电设备负荷和配置资料。
临时用电施工方案(接线图)
临时用电施工组织设计一、工程概况:·工程，地下一层、地上十六层，为框剪结构，建筑面积为76000㎡。
所用电气设备有钢筋切断机2 台、钢筋弯曲机3台、闪光对焊机2台、混凝土搅拌机1台、弧焊机2台、电渣压力焊机2台, QTZ40C塔吊1台，QTZ40B塔吊1台，QTZ63塔吊1台，其它小型用电器具若干。
根据施工现场和JGJ46-2005的临时用电的安全技术规程的规定，编制临时用电施工组织设计。
确定方案如下：二、现场勘探我施工现场的总电源系从拟建的工程的西北角的建设单位的总配电房接出，所用缆线为三相五芯线，再从总箱分别接向1#箱、2#箱、3#箱分箱，再从各个分箱接向用电设备末端分箱，最后由末端分箱接向用电设备。
临时用电设备的布放位置，临时建筑设施搭设位置详见施工现场总平面图（附图1）。
三、设备位置及线路走向2、施工现场的线路走向及布置总线从临时配电房接出，接入工地施工总箱，然后从总配接入三个分箱(分别为1#箱、2#箱、3#箱)，其中1#箱所辖用电设备有：QTZ40B塔吊、办公区电箱、生活宿舍区电箱、临时流动箱；2#箱所辖用电设备有：QTZ63塔吊、MB573圆盘锯、J350搅拌机、楼层临时流动分箱；3#箱所辖用电设备有：QTZ40C塔吊、钢筋切断机、钢筋弯曲机、闪光电焊机、滚轧直螺纹丝牙机、钢所走线路皆按操作规程进行架空，经过材料运输主干道无法架空的，用无缝钢管深埋地下。
线路走向详见附图2。
四、用电回路计算现场总需要系数K x=0.7，COSψ=0.65，tanψ=1.17,根据临时用电电源的位置及用电设备分布和现场的环境条件确定总配电箱、分配电箱和开关箱的位置。
由总配电箱返出的各支干线用电设备甚少，可按满负荷计算。
1号设备：Pe=2P‘=2×28×0.251/2=28kw2号设备：Pe=2P‘=2×28×0.251/2=28kw3号设备：Pe=2P‘=2×36×0.251/2=36kw4号设备：Pe=P‘=7.5kw5号设备：Pe=P‘=2.8kw6号设备：Pe=48.5×0.61/2×0.88=32.9kw7号设备：Pe=P‘=4kw8号设备：Pe=se’JC1/2COSψ=38×0.651/2×0.87=26.7kw9号设备：Pe=P‘=4kw10号设备: Pe=2P‘=5.5kw11号设备：Pe=P‘=2.2kw12号设备：Pe=P‘=1.5kw13号设备：Pe=P‘=9kw所有用电设备的总容量及计算负荷及导线截面的选择：ΣPe=（28kw＋28kw＋36kw＋7.5kw＋2.8kw＋48.5kw＋4 kw +38 kw +3kw＋5.5 kw＋2.2kw＋1.5kw＋9kw）=214kw则 P j=0.7×214kw=149.8kwQ j=P j×tanψ=149.8kw×1.17kwAR =175.27kwARS j=( P j2 + Q j2) 1/2=( 149.82 + 175.272) 1/2=230.9KVAI j= S j/(Ue×31/2)= 230.9KVA/0.38×1.72A=353.3A从以上计算可知：I j=353.3A ,查表可选3×185㎜2＋2×95㎜2 (I=388A)的电缆,此段线由我方负责安装。
施工现场临时用电施工方案的编制方法
施工现场临时用电施工方案的编制方法一编制的重要性及要求施工现场用电的特点是用电设备移动频繁，电气设备及供电线路工作环境条件较差，而且负荷变动大。
但是施工人员的思想上往往又有临时的观点对施工用电的安全性没有足够的重视，存在侥幸冒险心理。
这给施工现场供电和用电的安全可靠性制造了困难。
因此为保障施工现场用电的安全可靠，防止触电和火灾事故的发生，必须对施工用电线路和用电设备加强管理，对建筑施工现场临时用电应遵照国家建设部颁发的 <<施工现场临时用电安全技术规范>> 要求执行。
因而施工现场临时用电施工方案的编制也就成为一项比较重要的工作。
规范规定当用电设备总容量为50kw及以上时应编制临时用电施工方案，绘制临时用电工程图，确定电源进线、配电室、总配电箱、开关箱等设备的位置及线路走向，选择导线截面和各种电器的型号规格制定安全用电制度和措施，并经主管部门审核批准后严格实施。
施工现场临时用电的施工方案必须由电气工程技术人员制订，技术负责人审核。
经主管部门批准后实施。
变更临时用电施工方案时，应补充有关图纸资料。
二编制内容及方法。
施工方案一般包括以下几方面：（一）编制依据：包括施工图、规范等。
（二）工程概况：主要介绍本工程的位置、周围环境、待建工程的情况（如面积、层高、基础结构形式等）。
（三）现场勘察：进行现场勘察：必须确实实地了解施工现场的地形地貌和正式工程的位置，现场上、下水管线的路径，建筑材料堆放场所，生产生活用建筑物的位置；各用电设备的装设位置和容量等。
只有经过现场勘察才能为合理选择配电室位置、电源进线等提供合理依据。
（四）确定电源进线、总配电箱位置、线路走向及敷设方式：确定电源进线：在选择确定变电所、配电室、总配电箱、分配电箱的位置及线路走向时应力求做到：1 靠近负荷中心或临时线路中心，使配电系统运行经济；2 便于进、出线和变压器等电气设备的安装、拆除和搬运；3 火源、水源、震源要保持一定的距离，防止地面低洼积水，保证配电系统安全运行。
PMT1临时用电方案(最新)
中国石油广西石化1000万吨/炼油工程350万吨/年重油催化裂化装置临时用电施工方案编制：张康审核：夏吉龙批准：刘德顺中国石油天然气第七建设公司钦州项目经理部二○○七年十月八日目录一、工程概述 (1)二、现场临时用电总体布置 (1)三、现场临电布置 (1)3.1 电缆埋设3.2 电箱设置3.3 电箱安装措施3.4 电箱防护棚的搭设标准四、现场施工需用用电设备功率一览表 (2)4.1 土建施工用电设备4.2 焊接、切割、热处理、试压用电设备4.3 防腐、保温、防火施工用电设备4.4 办公室用电设备4.5 总功率计算五、现场用电设备（功率计算） (4)5.1总用电量计算5.2电源选择5.3电流计算5.4漏电开关选择六、施工技术、安全用电防火措施 (5)6.1施工技术要求6.2防雷、接地措施6.3安全防火措施6.4安全用电措施七、现场用电中断急救措施 (7)八、现场电工岗位指责制 (8)附表一：手段用料表附图一：TN-S零线保护系统图附图二：广西石化公司350万吨/年催化裂化装置施工现场临时用电三级配电图附图三：广西石化公司350万吨/年催化裂化装置施工现场平面布置图一、工程概况350万吨/年重油催化裂化装置是广西石化千万吨炼油的核心装置之一，建筑面积155m ×180m=27900m2，施工工期为2007年12月15日至2009年6月30日。
按照《建设工程施工现场供用电安全规范》GB 50194-93、《施工现场临时用电安全技术规范》JGJ46-2005的要求，临时用电设备在5台及5台以上或设备总容量在50KW及50KW 以上者必须编制临时用电施工方案，为确保350万吨/年重油催化裂化装置工程施工的顺利进行特编制此施工方案。
本施工方案仅适用于广西石化350万吨/年重油催化裂化装置现场施工用电。
二、现场临时用电总体布置现场布置见附图三。
三、现场临电布置3.1 电缆的埋设3.1.1 根据施工平面布置、施工平面特点及现场实际情况，区域内的所有电缆均为埋地敷设。
DL_5009.1-2014(施工用电部分)
4 施工用电4.1 通用规定：1 施工用电的布设应符合国家现行相关电气设计规范和当地供电部门的有关规定，并按批准的施工组织设计实施。
2 施工用电设备、材料应符合国家、行业相关产品技术标准规定。
3 施工用电设备、材料的存储、使用过程中应有防潮、防水、防尘等措施。
4 施工用电设施的施工、验收和运行应严格按国家现行相关标准执行。
5 施工用电设施应经各相关单位验收，合格后方可投入使用。
6 施工用电设施安装、验收后，电气系统图、布置图及竣工检查验收资料应齐全、完整。
7 施工用电应明确管理部门、职责及管理范围。
8 施工用电管理部门应组织制订用电、运行、检查、维护等相关管理制度和安全操作规程。
9 施工用电设施应由电气专业人员进行安装、运行、维护，作业人员应持证上岗。
10 施工用电运行、维护人员作业前应熟悉作业环境，正确佩戴、使用合格电工劳动防护用品。
11 电气作业不得少于两人，必须设监护人。
严禁监护人参与作业。
12 建设工程项目应建立施工用电安全技术档案。
4.2 施工用电管理应符合下列规定：1 施工用电应根据现场环境、负荷和总平面布置图进行设计、计算，选择变压器、配电装置、电缆或导线规格、型号，绘制电气系统图、平面布置图。
2 施工用电应制定用电安全技术措施和防火措施，用电设备五台及以上或用电负荷50kW 及以上时，应编制施工用电组织设计。
3 施工用电的运行、维护班组应配备足够的绝缘工具。
绝缘工具应定期进行试验，试验应符合表4.5.2 的规定。
表4.5.2 常用电气绝缘工具试验一览表4 施工用电管理部门或单位应定期对现场施工用电设施及其管理实施检查，对发现的问题及时处理，并做好记录。
5 雨季及冬季前应对施工用电设施进行全面的清扫和检查。
在台风、暴雨、冰雹、沙尘暴等恶劣天气后，应进行专项检查和维护。
6 电动机械、工器具应设专人管理，定期检查、测试，经测试合格后方可使用。
7 长期放置不用的用电设备在重新使用前，应经必要的检修和安全性能测试。
