高频功率放大器实验
实验二丙类高频功率放大器实验要点
实验三丙类高频功率放大器实验一 . 实验目的1. 通过实验,加深对于高频谐振功率放大器工作原理的理解。
2. 研究丙类高频谐振功率放大器的负载特性,观察三种状态的脉冲电流波形。
3. 了解基极偏置电压、集电极电压、激励电压的变化对于工作状态的影响。
4. 掌握丙类高频谐振功率放大器的计算与设计方法。
二 . 预习要求:1. 复习高频谐振功率放大器的工作原理及特点。
2. 熟悉并分析图 3所示的实验电路,了解电路特点。
三 . 实验仪表设备1. 双踪示波器2. 数字万用表3. TPE-GP5通用实验平台4. G1N 实验模块5. G2N 实验模块四 . 电路特点及实验原理简介1. 电路特点本电路的核心是谐振功率放大器,在此电路基础上,将音频调制信号加入集电极回路中,利用谐振功率放大电路的集电极调制特性,完成集电极调幅实验。
当电路的输出负载为天线回路时,就可以完成无线电发射的任务。
为了使电路稳定,易于调整,本电路设置了独立的载波振荡源。
2. 高频谐振功率放大器的工作原理参见图 1。
谐振功率放大器是以选频网络为负载的功率放大器,它是在无线电发送中最为重要、最为难调的单元电路之一。
根据放大器电流导通角的范围可分为甲类、乙类、丙类等类型。
丙类功率放大器导通角θ<900,集电极效率可达 80%, 一般用作末级放大,以获得较大的功率和较高的效率。
图 1中, V bb 为基极偏压, V cc 为集电极直流电源电压。
为了得到丙类工作状态, V bb 应为负值,即基极处于反向偏置。
u b 为基极激励电压。
图 2示出了晶体管的转移特性曲线,以便用折线法分析集电极电流与基极激励电压的关系。
V bz 是晶体管发射结的起始电压(或称转折电压。
由图可知,只有在 u b 的正半周,并且大于V bb 和 V bz 绝对值之和时,才有集电极电流流通。
即在一个周期内,集电极电流 i c只在 -θ~+θ时间内导通。
由图可见, 集电极电流是尖顶余弦脉冲, 对其进行傅里叶级数分解可得到它的直流、基波和其它各次谐波分量的值,即:i c =IC0+ IC1m COS ωt + IC2M COS2ωt + … + ICnM COSn ωt + …bm bbbz U VV COS +=θ图 3 高频功放(调幅及发射电路原理图求解方法在此不再叙述。
高频功率放大器实验报告
高频功率放大器实验报告一、实验目的。
本实验旨在通过设计和搭建高频功率放大器电路，实现对输入信号的放大，并验证其放大性能和稳定性。
二、实验原理。
高频功率放大器是一种能够对高频信号进行放大的电路。
其主要原理是利用晶体管等元件对输入的高频信号进行放大，从而得到输出信号。
在实际搭建电路时，需要考虑元件的参数选取、电路的稳定性以及功率放大器的线性度等因素。
三、实验器材。
1. 信号发生器。
2. 高频功率放大器电路板。
3. 示波器。
4. 直流稳压电源。
5. 电阻、电容等元件。
四、实验步骤。
1. 将高频功率放大器电路板搭建好，并连接好电源和信号源。
2. 调节信号发生器的频率和幅度，输入合适的高频信号。
3. 使用示波器观察输入和输出信号的波形，记录波形的幅度和相位差。
4. 调节输入信号的幅度，观察输出信号的变化情况。
5. 测量输入和输出信号的电压、功率等参数，分析功率放大器的放大性能。
五、实验结果与分析。
通过实验观察和测量，我们得到了高频功率放大器的输入和输出信号波形，并记录了其幅度和相位差。
同时，我们还对输入和输出信号的电压、功率等参数进行了测量和分析。
通过对实验数据的分析，我们可以得出高频功率放大器的放大性能和稳定性。
六、实验结论。
根据实验结果和分析，我们得出了关于高频功率放大器的结论。
我们验证了高频功率放大器对输入信号的放大效果，并对其性能进行了评估。
同时，我们也发现了一些问题和改进的方向，为今后的研究和实验提供了指导和思路。
七、实验总结。
本次实验通过搭建高频功率放大器电路，验证了其放大性能和稳定性。
我们不仅掌握了高频功率放大器的原理和实验方法，还积累了实验数据和分析经验。
通过本次实验，我们对高频功率放大器有了更深入的了解，为今后的学习和研究打下了良好的基础。
八、参考文献。
[1] 《电子电路实验指导书》。
[2] 《电子技术基础》。
[3] 《电路原理与设计》。
以上就是本次高频功率放大器实验的报告内容，谢谢阅读。
丙类高频功率放大器实验
COSq Vbz Vbb
U bm
或电压 电流
iC i vCE min
c max
0 qc
V BZ
vCE VCC Vcm coswt
V cm vCE
V CC
V BB
iC v bEmax
+ vb -
VBB
wt
V bm vBE
1
Pc T
T
0 iC vCEdt
1. iC 与vBE同相，与vCE反相；
v BE
GND
R18 1 .8 K
2 21 1
1 2 3
-Vb b P2
1
1
M2
T2 16
6
2
34
4
1 3
J3
X2
1 J4 2
3
4
2 4
C22 10
Rp 3 2 .2 K
R2 0 2 40
GND
C18 0 .0 1
D2 LED
GND
2 12 1
3 EC 2 3 31 1
2 12 12 12 1
C T3
C10
实验三
丙类高频功率放大器实验
丙类功率放大器
• 丙类是指放大器的工作状态,由其半导通角决定，半导通角 小于90°时即为工作在丙类状态，其理想效率可以大于 78.5%，有较大的功率和输出效率，因此丙类放大器一般 用于末级放大。优点导通时间短，集电极功耗小，效率高。
工作状态 甲类 乙类
甲乙类 丙类
半导通角
理想效率
负载
应用
θc=1800 θc=900 900<θc<1800 θc<900
50％ 78.5％
电阻 推挽，回路
实验二 高频功率放大器
实验二高频功率放大器一、实验目的1、了解丙类功率放大器的基本工作原理，掌握丙类放大器的调谐特性以及负载变化时的动态特性。
2、了解高频功率放大器丙类工作的物理过程以及当激励信号变化和电源电压Vcc皿皿皿皿皿响。
3、比较甲类功率放大器与丙类功率放大器的特点、功率、效率。
二、实验内容1、观察高频功率放大器丙类工作状态的现象，并分析其特点。
2、测试饼类功放的调谐特性。
3、测试丙类功放的负载特性。
4、观察电源电压变化对丙放工作状态的影响及激励信号变化、负载变化对工作状态的影响。
三、实验基本原理功率放大器一般分为甲类、乙类、甲乙类和丙类等工作方式，功率放大器通常作为发射机末级功放，以获得较大的输出功率和较高的效率，并将大功率的输出信号馈送到天线幅射出去。
功率放大器实际是一个能量转换器，即把电源共给的直流能量转化为交流能量，能量转换的能力即为放大器的效率。
为了获得较大的输出功率和效率，其工作状态通常为丙类工作状态。
功率放大器的主要特征是三价钴胺工作在非线性状态。
为了不失真地放大信号，它的负载必须是谐振回路。
集电极负载是一个高Q的LC并联震荡贿赂。
直流供电电路为各级提供适当的工作状态和能源。
由于基极未提供直流偏置电压，其工作状态为丙类工作状态。
集电极电流为余弦脉冲状，但由于在集电极电路内采用的是并联谐振回路使回路谐振于基频，那么它对基频呈现很大的纯电阻阻抗，而对谐波的阻抗很小，可视为短路，因此并联谐振电路由于通过集电极电流所产生的电位降Vc也几乎只含有基频。
这样，集电极电流的失真虽然很大，但由于下周六的这种滤波作用，仍然能得到正弦波形的输出。
本实验单元模块电路如图2-1所示。
该实验电路由两级功率放大器组成。
其中VT1(3DG12入XQ1与C15组成甲类功率放大器，工作在线性放大状态，其中R2、R12、R13为静态偏置电阻。
XQ2与CT2、C6组成的负载回路与VT3(3DG12)组成丙类放功率大器。
甲类功放的输出信号作为丙放的输入信号(由短路块J5连通)。
实验三高频功率放大器(丙类)
实验操作过程
调整丙类功率放大器的输入和输 出阻抗，使其与信号源和负载匹 配。
逐步增加输入信号的幅度，观察 放大器的输出波形和参数变化。
使用示波器记录放大器的输入和 输出波形，分析波形的失真情况。
打开高频信号发生器，设置合适 的信号频率和幅度。
使用电压表和电流表测量放大器 的各项参数，如输入电压、输出 电压、输入电流、输出电流等。
02
它主要由输入匹配网络、功放管 、输出匹配网络和偏置电路等部 分组成。
高频功率放大器的分类
根据功放管的类型，高频功率 放大器可分为电子管式高频功 率放大器和晶体管式高频功率
放大器。
根据工作频率，高频功率放 大器可分为超短波高频功率 放大器和微波高频功率放大
器。
根据放大器的级数，高频功率 放大器可分为单级高频功率放 大器和多级高频功率放大器。
对未来实验的展望与建议
01
深入研究不同类型的 高频功率放大器
在未来的实验中，可以进一步探索甲 类、乙类等不同类型的高频功率放大 器的设计与制作，比较它们之间的性 能差异和应用特点。
02
结合实际应用场景进 行优化设计
针对实际应用需求，可以对高频功率 放大器进行优化设计，如提高输出功 率、降低失真度、拓宽带宽等，以满 足不同场景下的使用要求。
通过分析实验数据，我们发现放大器在不同频率下的响应特性有所不同。在低频段，放大 器的放大效果较好；而在高频段，放大效果逐渐减弱。这可能与放大器的设计参数和元器 件特性有关。
线性度与失真
在实验过程中，我们观察到输出信号存在一定的失真现象。失真可能源于放大器的非线性 特性，如饱和、截止等。为了量化失真程度，我们采用了失真度指标进行分析。

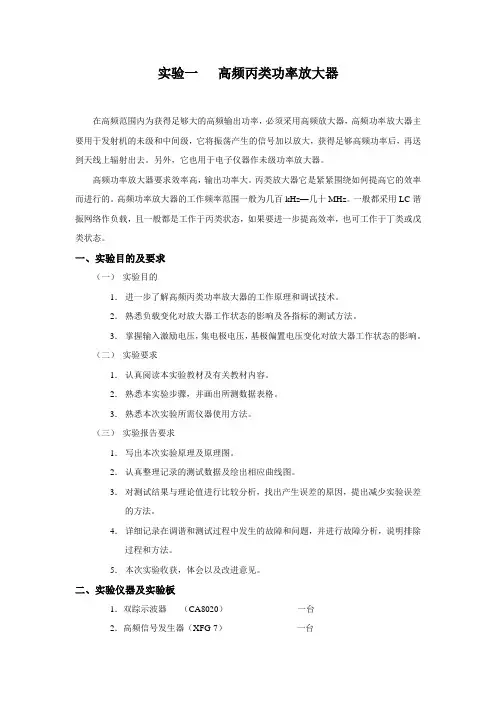

实验一 高频丙类功率放大器
实验一高频丙类功率放大器在高频范围内为获得足够大的高频输出功率，必须采用高频放大器，高频功率放大器主要用于发射机的未级和中间级，它将振荡产生的信号加以放大，获得足够高频功率后，再送到天线上辐射出去。
另外，它也用于电子仪器作未级功率放大器。
高频功率放大器要求效率高，输出功率大。
丙类放大器它是紧紧围绕如何提高它的效率而进行的。
高频功率放大器的工作频率范围一般为几百kHz—几十MHz。
一般都采用LC谐振网络作负载，且一般都是工作于丙类状态，如果要进一步提高效率，也可工作于丁类或戊类状态。
一、实验目的及要求（一）实验目的1．进一步了解高频丙类功率放大器的工作原理和调试技术。
2．熟悉负载变化对放大器工作状态的影响及各指标的测试方法。
3．掌握输入激励电压，集电极电压，基极偏置电压变化对放大器工作状态的影响。
（二）实验要求1．认真阅读本实验教材及有关教材内容。
2．熟悉本实验步骤，并画出所测数据表格。
3．熟悉本次实验所需仪器使用方法。
（三）实验报告要求1．写出本次实验原理及原理图。
2．认真整理记录的测试数据及绘出相应曲线图。
3．对测试结果与理论值进行比较分析，找出产生误差的原因，提出减少实验误差的方法。
4．详细记录在调谐和测试过程中发生的故障和问题，并进行故障分析，说明排除过程和方法。
5．本次实验收获，体会以及改进意见。
二、实验仪器及实验板1．双踪示波器（CA8020）一台2．高频信号发生器（XFG-7）一台3．晶体管直流稳压电源 一台4．数字万用表 一块5．超高频毫伏表（DA22） 一台6．直流毫安表 一块7．高频丙类功率放大器实验板 一块三、实验原理及公式推导高频谐振放大器的主要作用是使电路输出功率大，效率高；主要特点是用谐振回路来实现阻抗变换，并且为了提高效率常工作在丙类状态。
高频功率放大器一般有两种：窄带高频功率放大器和宽带高频功率放大器。
前者由于频带比较窄，故常用选频网络作为负载回路，所以又称为谐振功率放大器。
实验3丙类高频功率放大器
实验3 丙类高频功率放大器仿真高频功率放大电路通常在发射机末级功率放大器和末前级功率放大器中，主要对高频信号的功率进行放大，使其达到发射功率的要求。
在硬件实验中，我们已经对高频功率放大器的幅频特性、负载特性及电路效率进行了测试。
在仿真实验中，我们将对放大器的其它特性进行进一步的仿真研究。
一、实验电路：电路特点：晶体管基极加0.1V的负偏压，电路工作在丙类，负载为并联谐振回路，调谐在输入信号频率上，起滤波和阻抗变换作用。
二、测试内容（一）高频功率放大电路原理仿真1、集电极电流Ic与输入信号之间的非线性关系晶体管工作在丙类的目的是提高功率放大电路的效率，此时晶体管的导通时间小于输入信号的半个周期。
因此，集电极电流Ic将是周期的余弦脉冲序列。
（1）、当输入信号的振幅有效值为0.75V时，对晶体管集电极电流Ic进行瞬态分析。
设置：起始时间为0.03S，终止时间为0.03005S，输出变量为I(V3)仿真分析。
记录并分析实验结果。
（2）、当输入信号振幅为1V时，对晶体管集电极电流Ic进行瞬态分析，设置同上。
记录并分析实验结果，指出输出信号波形顶部凹陷失真的原因是什么？2、输入信号与输出信号之间的线性关系将电路中R1改取30K，重复上述过程，使用示波器测试电路输出电压波形。
记录并分析实验结果，指出输出信号波形与步骤1的实验结果有何区别？为什么？（二）高频功率放大电路外部特性仿真测试1、调谐特性调谐特性指在R1、V1、V BB、Vcc不变的条件下，高频功率放大电路的Ico、Ieo、Uc等变量随C变化的关系。
将C1改用可变电容器，调C1使电路处于谐振状态（C1=50%），回路阻抗最大，呈纯阻，电流最小，此时示波器显示输出信号幅度最大，电流表显示电流最小值；当改变C1值，回路失谐，回路阻抗变小，回路电流变大,输出波形出现失真。
通过示波器和电流表观察记录实验结果，并对实验结果进行分析。
使用波特图仪和小信号交流分析方法测试测试并记录电路的调谐特性。
高频功率放大器
J7（输入测量点） J8（甲放输出测量点） J24（输入测量点） J15短路块（信号输 J25（接地点） 入选择）
高频功率放大器实验(共10张PPT)
1．进一步了解高频功率放大器（丙类）的基本工作原理； 5MHz ，Uip-p≈2V的正弦信号。 负载特性曲线如下图所示：
测试条件：UCC = 12V，RL先用75Ω，回路处于谐振，
并在不失真状态下进行测试。分别改变RL的值，完成实
验指导书中的测试内容。
测试条件：UCC = 12V，RL=75Ω， 测试条件：UCC = 12V，RL=75Ω，回路处于谐振，并在临界状态下进行。 高频功率放大器实验板G2 1．进一步了解高频功率放大器（丙类）的基本工作原理； 导通角θC、输出功率Po及效率η的测量 3）效率ηC的测量：
三种工作状态波形
3.导通角θC、输出功率Po及效率η的测量
高频功率放大器
一、实验目的
1．进一步了解高频功率放大器（丙类）的基 本工作原理；
2．掌握高频功率放大器的调整方法和性能指 标的测试方法；
3．了解电源电压UCC、激励信号U bm及负载 RL对高频功率放大器的影响。
二、实验原理
1.实验电路图
高频功率放大器是发射 机的一个重要组成部分。它 的任务是：以高效率输出最 大的高频功率。由于高频功 放往往是放大高频窄带信号， 用谐振回路作为集电极的负 载，因此，高频功率放大器 几乎都采用导通角θ≤ 的 丙类工作状态。虽功率增益 比甲类和乙类小，但效率却
5.选做内容：
激励信号U bm对高频功率放大器的响 应的测试。
测试条件：UCC = 12V，RL=75Ω，回路处于谐振，并在临界状
态 测下试进。行。分别改变Uip-p的值，完成实验指导书中表1-34内容的
实验报告要求见实验指导书。
高频功率放大器实验板G2
2.三种工作状态的观测
高频功率放大器实验报告
《通信电子线路》实验报告实验名称：高频功率放大器一、实验环境Multisim 14.0二、实验目的1、进一步了解Multisim仿真步骤，熟练操作获取波形2、仿真验证高频功率放大器原理，观察高频功率放大器工作在过压、临界、和欠压状态的波形三、实验原理和设计高频功率放大器工作在三极管截止区，导通角小于90度，属于丙类放大器。
故三极管输出波形为尖顶余弦脉冲序列（临界或欠压）或是凹顶余弦脉冲序列（过压），信号经过选频网络后，能够恢复指定频率的波形信号。
原理图如图2.1所示。
图2.1输出电流Ic和Vce 关系曲线，如图2.2图2.2四、实验步骤1，按照原理图连接电路。
2，计算电路谐振频率，画出幅频响应和相频响应。
3，选择合适的电源电压值，使三极管发射结反偏，集电结反偏。
4，调节基极偏置电压源、信号源幅度、并联回路电阻值和集电极电源，观察输出电压Vc 、输出电流ic波形，判断电路状态五、实验结果及分析1、并联谐振回路的幅频响应和相频响应，如图4.1所示图4.1并联谐振回路谐振频率为11.56MHz，与电路参数计算相吻合。
其0.707带宽为15.65MHz2、输入信号改为f= 11，56MHz，计算频谱如图4.2.1所示图4.2.1输出信号频谱如图4.2.2所示图4.2.23、观察时域波形。
调节参数Vbb= 0.7V反偏，Vi = 0.9Vrms，Vcc = 10V，波形如图4.3.1所示图4.3.1根据三极管特性，发射极反偏时，电流信号Ib需克服Vbb和Vbz才能导通，所以Ib和Ic应为尖顶余弦脉冲。
但是仿真出波形为完整余弦脉冲，不符合理论。
可能的原因有，三极管导通电压参数与理论值差异较大，发射结反偏程度低。
三极管模型不符合实际特性，无截止区。
调节Vbm，使Vi = 1.0V，其余参数不变，观察时域波形，如图4.3.2输出电压Vc产生失真，可能因放大倍数等参数不合适导致。
图4.3.2波形出现尖顶余弦脉冲，电路为欠压状态，导通角2θ=(202.6-188.6)ns * 11.56Mhz*360°= 58.26°，半导通角θ= 29.13°信号电压，ic的频谱如图4.3.3所示图4.3.3继续增大信号电压至1.2V，波形如图4.3.4图4.3.4观察输出波形Ic，类似出现了凹顶余弦脉冲，所以电路处于过压状态，半导通角θ= 28°输入输出信号频谱如图4.3.5.1和4.3.5.2所示图4.3.5.1图4.3.5.2六、小结本次实验验证高频功率放大器的欠压和过压状态，观察欠压状态的尖顶余弦脉冲序列和过压时的凹顶余弦脉冲序列。
实验三丙类高频功率放大器实验
实验三 丙类高频功率放大器实验一． 实验目的1．通过实验，加深对于高频谐振功率放大器工作原理的理解。
2．研究丙类高频谐振功率放大器的负载特性，观察三种状态的脉冲电流波形。
3．了解基极偏置电压、集电极电压、激励电压的变化对于工作状态的影响。
4．掌握丙类高频谐振功率放大器的计算与设计方法。
二。
预习要求：1．复习高频谐振功率放大器的工作原理及特点。
2．熟悉并分析图3所示的实验电路，了解电路特点。
三．电路特点及实验原理简介在高频范围内为获得足够大的高频输出功率，必须采用高频放大器，高频功率放大器主要用于发射机的未级和中间级，它将振荡产生的信号加以放大，获得足够高频功率后，再送到天线上辐射出去。
另外，它也用于电子仪器作未级功率放大器。
高频功率放大器要求效率高，输出功率大。
丙类放大器它是紧紧围绕如何提高它的效率而进行的。
高频功率放大器的工作频率范围一般为几百kHz —几十MHz 。
一般都采用LC 谐振网络作负载，且一般都是工作于丙类状态，如果要进一步提高效率，也可工作于丁类或戊类状态。
1．电路特点本电路的核心是谐振功率放大器，在此电路基础上，将音频调制信号加入集电极回路中，利用谐振功率放大电路的集电极调制特性，完成集电极调幅实验。
当电路的输出负载为天线回路时，就可以完成无线电发射的任务。
为了使电路稳定，易于调整，本电路设置了独立的载波振荡源。
2．高频谐振功率放大器的工作原理参见图1。
谐振功率放大器是以选频网络为负载的功率放大器，它是在无线电发送中最为重cR L要、最为难调的单元电路之一。
根据放大器电流导通角的范围可分为甲类、乙类、丙类等类型。
丙类功率放大器导通角θ＜900，集电极效率可达80%，一般用作末级放大，以获得较大的功率和较高的效率。
图1中，Vbb 为基极偏压，Vcc为集电极直流电源电压。
为了得到丙类工作状态，Vbb应为负值，即基极处于反向偏置。
u b为基极激励电压。
图2示出了晶体管的转移特性曲线，以便用折线法分析集电极电流与基极激励电压的关系。
实验三 高频功率放大器实验
实验三高频功率放大器实验一、实验目的1.通过实验，加深对丙类功率放大器基本工作原理的理解，掌握丙类功率放大器的调谐特性。
2.掌握输入激励电压，集电极电源电压及负载变化对放大器工作状态的影响。
3.通过实验进一步了解调幅的工作原理。
二．实验内容1.观察高频功率放大器丙类工作状态的现象，并分析其特点；2.测试丙类功放的调谐特性；3.测试负载变化时三种状态（欠压、临界、过压）的余弦电流波形；4.观察激励电压、集电极电压变化时余弦电流脉冲的变化过程；5.观察功放基极调幅波形。
三．实验步骤1.实验准备在实验箱主板上装上幅度调制与无线发射模块，接通电源即可开始实验。
2.测试前置放大级输入、输出波形高频信号源频率设置为6.3MHZ，幅度峰-峰值300mV左右，用铆孔线连接到1P05，用示波器测试1P05和1TP07的波形的幅度，并计算其放大倍数。
由于该级集电极负载是电阻，没有选频作用。
3.激励电压、电源电压及负载变化对丙类功放工作状态的影响激励电压U b 对放大器工作状态的影响1K03置“右侧”。
保持集电极电源电压E c =5V左右（用万用表测1TP08直流电压， 1W05 逆时针调到底），负载电阻R L =10KΩ 左右（1K04置“右侧”，用万用表测1TP11电阻， 1W6 顺时针调到底，然后1K04置“左侧”）不变。
高频信号源频率1.9MHZ左右，幅度200mv（峰—峰值），连接至功放模块输入端（1P05）。
示波器CH1接1P08，CH2接1TP09。
调整高频信号源频率，使功放谐振即输出幅度（1TP08）最大。
改变信号源幅度，即改变激励信号电压U b ，观察1TP09电压波形。
信号源幅度变化。
欠压临界过压弱过压如果波形不对称，应微调高频信号源频率，如果高频信号源是DDS信号源，注意选择合适的频率步长档位（2）集电极电源电压E c 对放大器工作状态的影响保持激励电压U b （1P05电压为200mv峰—峰值）、负载电阻R L =10KΩ 不变（1W6顺时针调到底），改变功放集电极电压E c （调整1W5电位器，使E c 为5—10V变化），观察1TP09电压波形。
高频功率放大器实验
实验报告课程名称：高频电子线路实验指导老师：韩杰、龚淑君成绩：__________________ 实验名称：高频功率放大器实验类型：验证型实验同组学生姓名：_一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的1、了解高频功率放大器的主要技术指标——输出功率、中心频率、末级集电极效率、稳定增益或输入功率、线性动态范围等基本概念，掌握实现这些指标的功率放大器基本设计方法，包括输入、输出阻抗匹配电路设计，回路及滤波器参数设计，功率管的安全保护，偏置方式及放大器防自激考虑等。
2、掌握高频功率放大器选频回路、滤波器的调谐，工作状态（通角）的调整，输入、输出阻抗匹配调整，功率、效率、增益及线性动态范围等主要技术指标的测试方法和技能。
二、实验原理高频功率放大器实验电路原理图如下图图1所示。
电路中电阻、电容元件基本上都采用贴片封装形式。
放大电路分为三级，均为共射工作，中心频率约为10MHz。
图1 高频功率放大器第一极（前置级）管子T1采用9018或9013，工作于甲类，集电极回路调谐于中心频率。
第二级（驱动级）管子T2采用3DG130C，其工作状态为丙类工作，通角可调。
通角在45°~60°时效率最高。
调整R W1时，用示波器在测试点P2可看到集电极电流脉冲波形宽度的变化，并可估测通角的大小。
第二级集电极回路也调谐于中心频率。
第三级（输出级）管子T3也采用3DG130C，工作于丙类，通角调在60°~70°左右。
输出端接有T形带通滤波器和π型阻抗变换器，具有较好的基波选择性、高次谐波抑制和阻抗匹配性能。
改变短路器开关K1~K4可观看滤波器的失谐状态，为保证T3管子安全，调整时应适当降低电源电压或减小激励幅度。
改变K5、K6可影响T3与51Ω负载的匹配状态。
