ZD-2A型自动电位滴定仪

合集下载

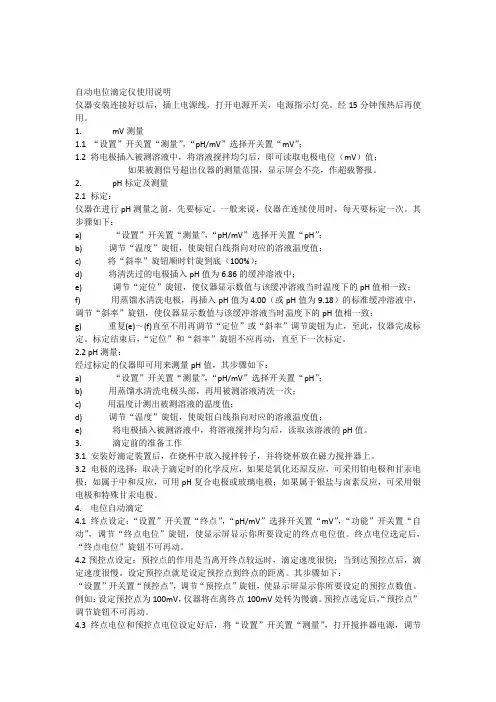

国产自动电位滴定仪使用说明

国产自动电位滴定仪使用说明

自动电位滴定仪使用说明仪器安装连接好以后,插上电源线,打开电源开关,电源指示灯亮。

经15分钟预热后再使用。

1. mV测量1.1 “设置”开关置“测量”,“pH/mV”选择开关置“mV”;1.2 将电极插入被测溶液中,将溶液搅拌均匀后,即可读取电极电位(mV)值;如果被测信号超出仪器的测量范围,显示屏会不亮,作超载警报。

2. pH标定及测量2.1 标定:仪器在进行pH测量之前,先要标定。

一般来说,仪器在连续使用时,每天要标定一次。

其步骤如下:a) “设置”开关置“测量”,“pH/mV”选择开关置“pH”;b) 调节“温度”旋钮,使旋钮白线指向对应的溶液温度值;c) 将“斜率”旋钮顺时针旋到底(100%);d) 将清洗过的电极插入pH值为6.86的缓冲溶液中;e) 调节“定位”旋钮,使仪器显示数值与该缓冲溶液当时温度下的pH值相一致;f) 用蒸馏水清洗电极,再插入pH值为4.00(或pH值为9.18)的标准缓冲溶液中,调节“斜率”旋钮,使仪器显示数值与该缓冲溶液当时温度下的pH值相一致;g) 重复(e)~(f)直至不用再调节“定位”或“斜率”调节旋钮为止,至此,仪器完成标定。

标定结束后,“定位”和“斜率”旋钮不应再动,直至下一次标定。

2.2 pH测量:经过标定的仪器即可用来测量pH值,其步骤如下:a) “设置”开关置“测量”,“pH/mV”选择开关置“pH”;b) 用蒸馏水清洗电极头部,再用被测溶液清洗一次;c) 用温度计测出被测溶液的温度值;d) 调节“温度”旋钮,使旋钮白线指向对应的溶液温度值;e) 将电极插入被测溶液中,将溶液搅拌均匀后,读取该溶液的pH值。

3. 滴定前的准备工作3.1 安装好滴定装置后,在烧杯中放入搅拌转子,并将烧杯放在磁力搅拌器上。

3.2 电极的选择:取决于滴定时的化学反应,如果是氧化还原反应,可采用铂电极和甘汞电极;如属于中和反应,可用pH复合电极或玻璃电极;如果属于银盐与卤素反应,可采用银电极和特殊甘汞电极。

20.ZD-2型自动电位滴定仪确认报告

20.ZD-2型自动电位滴定仪确认报告

文件编号:SOR-YZ-6320 ZD-2型自动电位滴定仪确认报告起草人:日期:复核人:日期:批准人:日期:目录1.确认目的为确认ZD-2型自动电位滴定仪在使用中符合原设计的要求,以保证检验结果的准确、可靠及检验数据的完整性,在 2015年 月 日~ 月 日,依据预先确定和批准的《ZD-2型自动电位滴定仪确认方案》(确认方案号:SOP-YZ-6320),对ZD-2型自动电位滴定仪进行了运行确认(OQ )和性能确认(PQ )。

3.确认内容 3.1确认前的准备 3.1.1人员培训确认由确认小组组长对参加确认的人员进行本确认方案的培训,确保整个确认过程严格按方案进行。

结果记录于表1。

3.1.2确认需要验证的仪器3.1.3检查有关资料完整性。

3.1. 4确认评价与结论:评价人:日期:年月日3.2运行确认:3.2.1严格按《ZD-2型自动电位滴定仪标准操作规程》进行操作,对仪器进行运行试验,确认其运转性能,并将检查结果填于下表中。

3.2.2运行确认评价及结论:%100c c -c ssc ⨯=∆%1001n )n1i 2⨯--=∑=CC C S R (评价人: 日期: 年 月 日 3.3性能确认:3.3.1仪器示值误差和重复性选择各旋钮、开关在适当的位置,终点控制调节至pH=7。

用移液管吸取10ml(C S )0.1mol/L 的NaOH 溶液于一定体积的蒸馏水中,溶液的总体积不超过反应杯容量的2/3,选择适当的搅拌速度进行搅拌。

分别选用玻璃电极和甘汞电极作为指示电极和参比电极,用0.1mol/L 的HCl 溶液进行中和滴定。

得到NaOH 浓度的仪器测量值C 。

重复测定6次,计算其平均值C 。

按下式计算仪器示值误差和重复性。

式中:△c ——仪器示值误差,%;C ——NaOH 容量分析用标准物质的仪器测量值,mol/L ; C ——仪器测量值C 的平均值,mol/L ;C S ——NaOH 容量分析用标准物质的标准值,mol/L ; n ——测量次数,n=6; S R ——仪器示值重复性,%。

ZD-2型自动电位滴定仪

ZD-2型自动电位滴定仪

ZD-2型自动电位滴定仪仪器安装连接好以后,插上电源线,打开电源开关,电源指示灯亮。

经15分钟预热后再使用。

1、mV测量1.1“设置’开关置“测量”,“pH/mV”选择开关置“mV”;1.2将电极插入被测溶液中,将溶液搅拌均匀后,即可在读取电极电位(mV)值;1.3如果被测信号超出仪器的测量范围,显示屏会不亮,作超载报警。

2、PH标定及测量2.1标定;仪器在进行pH测量之前,先要标定。

一般来说,仪器在连续使用时,每天要标定一次。

其步骤如下:a)“设置’开关置“测量”,“ pH/mV”开关置“pH’;b)调节“温度”旋钮,使旋钮白线指向对应的溶液温度值;C)将“斜率”旋钮顺时针旋到底(100%);d)将清洗过的电极插入pH值为6.86的缓冲溶液中中;e)调节“定位”旋钮,使仪器显示读数与该缓冲溶液当时温度下的pH值相一致(见附录]f)用蒸馏水清洗电极,再插入ph值为4.00(或ph值为9.18)标准缓冲溶液中,调节斜率旋钮使仪器显示读数与该缓冲溶液当时温度下的ph值相一致(见附录])g)重复(e)一(f))直至不用再调个“定位”或“斜率”调节旋钮为止,至此,仪器完成标定。

标定结束后,“定位”和“斜率”旋钮不应再动,直至下一次标定。

2.2 ph测量经标定过的仪器即叮用来测量PH,其步骤如下:a)“设置”开关置“测量”,“pH/mV’开关置“pH’;b)用蒸馏水清洗电极头部,再用被测溶液清洗一次;c)用温度计测出被测溶液的温度值;d)调节“温度”旋钮,使旋钮白线指向对应的溶液温度值。

e)电极插入被测溶液中,搅拌溶液使溶液均匀后,读取该溶液的pH值。

3滴定前的准备工作3.1按第 5节安装好滴定装置,在试杯中放入搅拌棒,并将试杯放在JB一 IA型搅拌器上。

3.2电极的选择:取决于滴定时的化学反应,如果是氧化还原反应,可采用铂电极和甘汞电极;如属中和反应,可用PH复合电极或玻璃电极和甘汞电极;如属银盐与卤素反应,可采用银电极和特殊甘汞电极。

ZD-2A型自动电位滴定仪使用说明书

ZD-2A型自动电位滴定仪使用说明书

ZD-2A型自动电位滴定仪使用说明书越磁电子科技一、概述ZD-2A自动电位滴定仪操作简便、外型美观、小巧、轻便,使用精度得到了明显的提高,仪器的指示由原来的表头指示改为0.8英寸数字显示,该仪器是化学实验室广泛使用的一种理想的容量分析仪器,它适用于环境分析、化工、学校、冶金、制药等各行各业的各种成分分析。

本仪器主要有以下几个特点:(一)由于仪器更趋于小型化,该仪器在实验室中可作为精密PH 计使用,其精度与PHS-3C完全一致,其功能,使用方法及技术指标都与PHS-3C一致。

(二)在作滴定容量分析时,预设好终点电位,开始滴定后输入电位值不论是正电位还是负电位,不论滴定后电位是变大还是变小,变正还是变负,仪器部均有精密自动极性反转电路,并自动跟踪终点电位,操作者不必再去拨动任何控制开关,这样即方便了使用,又提高了控制精度。

(三)在作PH测定时,面板采用电位器及波段开关控制和切换,在作滴定分析时,采用高可靠的触摸键控制,这样用户选择自动滴定和手工滴定都很方便。

二、主要技术指标(一)测量围:PH:0~14.00PHmv:0~±1999mv(二)测量精度:PH:±0.01mv:0.1%F·S(三)电位控制精度:±0.03PH或±3mv(四)输入阻抗:不小于1×1212Ω(五)容量分析重复性:不大于0.3%F·S(六)外型尺寸:280×200×130(七)重量:3.5Kg三、使用方法本仪器在使用时,分PH使用和滴定分析使用两部分,具体使用和操作方法如下:(一)作PH使用时:A、接通电源,仪器预热10分钟。

B、仪器在测量被测溶液前,先要标定,在连续使用时,每天标定一次即可,标定分一点标定法和二点标定法,常规测量时采用一点标定法,精确测量时要采用二点标定法。

C一点标定法:仪器电极插拔去Q9短路插头,接上复合电极,用蒸馏水冲洗电极,然后浸入缓冲溶液中,(如被测溶液为酸性,则缓冲溶液要用PH=4,反之则要用PH=9的缓冲溶液。

ZD2型自动电位滴定仪使用和维护规程

ZD2型自动电位滴定仪使用和维护规程

起草部门颁发部门颁发日期制定人制定日期文件编号审核人审核日期批准人批准日期执行日期分发1.目的制定ZD-2型自动电位滴定仪正确操作方法,确保仪器的规范操作,确保检验结果的准确性。

2.适用范围适用于上海雷磁ZD-2自动电位滴定仪。

3.责任者仪器操作员:严格按SOP操作仪器,保持仪器的干净整洁;确保仪器能够正常运行,确认仪器是否在计量效期内。

质量总监:相关仪器文件的审批,仪器使用的管理。

4.相关定义无5.工作程序准备工作保证周围空气中无腐蚀性气体存在;周围无影响性能的振动存在;周围除地磁场外无其它影响性能的电磁场干扰。

环境温度:5~40℃;相对湿度:≤85%RH。

每次使用前,检查电源:交流电压(220±22)V,频率(50±1)Hz。

检查仪器是否在检定效期内。

仪器使用记录的填写检查上述项目,没有不符合项判定为正常状态,有不符合项判定为不正常状态。

仪器操作仪器安装连接好以后,插上电源线,打开电源开关,预热15分钟。

仪器按键功能:开始”:开始滴定。

退出”:终止滴定,进入测量状态。

:选择pH或电位(mV)的测量或滴定。

按此键则轮流切换两种状态。

在设置“终点”和“预控点”前应先确定pH或mV状态。

终点”:设置终点电位或pH值。

预控点”:设置预控点电位或pH值,其大小取决于化学反应的性质,即滴定突跃的大小。

一般氧化还原滴定、强酸强碱中和滴定和沉淀滴定可选择预控点值小一些;弱酸强碱、强酸弱碱可选择中间预控点值;而弱酸弱碱滴定需选择大预控点值。

延时”:设置到达滴定终点与停止滴定之间的延迟时间。

因化学反应需要一定的时间,当仪器测到终点电位或终点pH 值,关闭电磁阀后,可能电位或pH 值会有反复,所以在刚测到终点电位或终点pH 值时不宜立即终止滴定,应延迟一段时间,若有反复则继续滴定,直到电位或pH 值不再有反复后再终止滴定。

有效范围是“0~200”秒,若输入一个大于200的数字,则显示XXX,表示一直不自动终止滴定。

ZD-2A型自动电位滴定仪使用说明书

ZD-2A型自动电位滴定仪使用说明书

ZD-2A型自动电位滴定仪使用说明书越磁电子科技一、概述ZD-2A自动电位滴定仪操作简便、外型美观、小巧、轻便,使用精度得到了明显的提高,仪器的指示由原来的表头指示改为0.8英寸数字显示,该仪器是化学实验室广泛使用的一种理想的容量分析仪器,它适用于环境分析、化工、学校、冶金、制药等各行各业的各种成分分析。

本仪器主要有以下几个特点:(一)由于仪器更趋于小型化,该仪器在实验室中可作为精密PH 计使用,其精度与PHS-3C完全一致,其功能,使用方法及技术指标都与PHS-3C一致。

(二)在作滴定容量分析时,预设好终点电位,开始滴定后输入电位值不论是正电位还是负电位,不论滴定后电位是变大还是变小,变正还是变负,仪器部均有精密自动极性反转电路,并自动跟踪终点电位,操作者不必再去拨动任何控制开关,这样即方便了使用,又提高了控制精度。

(三)在作PH测定时,面板采用电位器及波段开关控制和切换,在作滴定分析时,采用高可靠的触摸键控制,这样用户选择自动滴定和手工滴定都很方便。

二、主要技术指标(一)测量围:PH:0~14.00PHmv:0~±1999mv(二)测量精度:PH:±0.01mv:0.1%F·S(三)电位控制精度:±0.03PH或±3mv(四)输入阻抗:不小于1×1212Ω(五)容量分析重复性:不大于0.3%F·S(六)外型尺寸:280×200×130(七)重量:3.5Kg三、使用方法本仪器在使用时,分PH使用和滴定分析使用两部分,具体使用和操作方法如下:(一)作PH使用时:A、接通电源,仪器预热10分钟。

B、仪器在测量被测溶液前,先要标定,在连续使用时,每天标定一次即可,标定分一点标定法和二点标定法,常规测量时采用一点标定法,精确测量时要采用二点标定法。

C一点标定法:仪器电极插拔去Q9短路插头,接上复合电极,用蒸馏水冲洗电极,然后浸入缓冲溶液中,(如被测溶液为酸性,则缓冲溶液要用PH=4,反之则要用PH=9的缓冲溶液。

ZD-2A电位滴定仪标准操作及维护保养规程

ZD-2A电位滴定仪标准操作及维护保养规程

ZD-2A电位滴定仪标准操作及维护保养规程1.目的建立ZD-2A型自动电位滴定仪标准操作维护保养规程,确保ZD-2A型自动电位滴定仪的正常使用。

2.范围适用于ZD-2A型自动电位滴定仪的操作使用。

3.术语或定义N/A4.职责仪器管理员及仪器操作人员对本规程的实施负责。

5.程序5.1滴定操作5.1.1设置滴定终点值:将测量开关扳下,调节终点设置电位器,使仪器显示所需终点值。

再把测量开关置“测量”位置,使仪器显示测量数据。

5.1.2调节预控制值:预控制大,确保不过滴;预控制小,可节省滴定时间。

预控制调节顺时针方向旋转,预控制范围增大。

通常选中间位置。

5.1.3测量开关:扳下开关显示设置终点值,开上显示测量值。

5.1.4启动按键:在“自动”、“控制”滴定方式时,按启动键仪器开始滴定;在“手动”滴定方式时,按启动键开启电磁阀。

5.1.5用滴定管夹固定已经装满己知浓度溶液的滴定管,把乳胶管、滴定毛细管接上,毛细管出口应置于电极敏感部分,将滴定管阀门打开,在“手动”方式下,将滴定系统中空气排净。

5.1.6自动滴定:滴定方式选择开关至“自动”档,将对应的指示电极接入仪器,把测量电极和滴定毛细管固定于电极夹上,按启动键,仪器开始自动滴定。

当滴定到达终点稳定10秒后,滴定电磁阀终结关闭,终点指示灯亮,滴定结束。

观察滴定管液位,记录有关数据。

注:自动滴定方式时,滴定启动前,终点指示灯亮,此时表示等待。

5.1.7控制滴定:滴定方式选择开关至“控制”档。

操作同“自动滴定”,不同处只是滴定到达终点后,滴定电磁阀不终结关闭,而始终处于控制状态。

5.1.8手动滴定:滴定方式选择开关至“手动”档。

此时滴定装置不受测量仪器控制,滴定装置可单独使用。

按下启动键,滴定电磁阀开通,放开启动键,滴定电磁阀关闭。

5.1.9 完成滴定后,用蒸馏水用多次冲洗电磁阀橡皮管,直至无残留滴定液为此;关闭电源开关,取下电极用蒸馏水淋洗其表面,用滤纸蘸去表面液体,贮与电极盒内。

ZD-2使用说明书

ZD-2使用说明书

ZD-2型自动电位滴定仪使用说明书上海精密科学仪器有限公司目录1概述┅┅┅┅┅┅┅┅┅┅┅┅(2) 2仪器的构成 (2)3仪器的使用 (6)4应用示例 (8)5注意事项 (8)6常见故障及排除方法 (8)7仪器的成套性 (9)附录1:缓冲溶液的pH值与温度关系对照表附录2:缓冲溶液的配制附录3:滴定终点的寻找1概述1.1用途ZD-2型自动电位滴定仪适用于多种电位滴定,广泛应用于科研、教学、化工、环保等许多领域。

1.2主要技术特点(1)供实验室应用电位滴定法进行容量分析;(2)pH值或电极电位的控制滴定;(3)用人工手动电位滴定法进行容量分析;(4)供实验室取样测定水溶液的pH值;(5)测量电极的电位值。

1.3主要技术性能(1)仪器级别:0.5级(2)测量范围:pH:(0~14.00)pHmV:(0~±1400)mV(3)分辨率:pH:0.01pHmV:1mV(4)电子单元基本误差:a)pH:±0.03pH±1个字;b)mV:±5mV。

(5)仪器pH测量基本误差:±0.06pH。

(6)电子单元输入电流:2×10-12A。

(7)电子单元输入阻抗:不小于3×1011Ω。

(8)容量分析重复性误差:0.2%。

(9)滴定控制灵敏度a)pH;±0.1pH;b)mV:±5mV。

(10)终点设定范围:(0~±1400)mV或(0~14.00)pH。

(11)电子单元稳定性:±0.01pH/3h。

(12)仪器正常工作条件a)环境温度:(5~40)℃;b)相对湿度:不大于85%;c)供电电源:交流电压(220±22)V,频率(50±0.5)Hz;d)周围空气中无腐蚀性的气体存在;e)周围无影响性能的振动存在;f)周围除地磁场外无其它影响性能的电磁场干扰。

2仪器的构成2.1仪器的前面板图1前面板仪器的前面板示意图见图1。

自动电位滴定仪

自动电位滴定仪

自动电位滴定仪自动电位滴定仪是一种常用的化学实验仪器,用于测定溶液中的电位变化来确定其浓度。

与传统的手动滴定相比,自动电位滴定仪具有高精度、高效率、易操作等优点,已被广泛应用于化学、医药、环保等领域。

工作原理自动电位滴定仪主要由电极、液位控制器、滴定管、流量控制器、反应器、计算机等组成。

其工作原理为利用电位计测定反应物的电位变化,当反应物溶液中浓度达到需要滴定的浓度时,自动滴加水或滴加滴定液进行滴定,直至反应终止。

为了保证滴定结果的准确性,自动电位滴定仪还需要进行定标,即标定滴定液的浓度和电位计的灵敏度。

应用领域自动电位滴定仪具有广泛的应用领域,常用于以下方面:1.化学分析:用于测定溶液中化学物质的浓度,如酸性、碱性溶液的酸度、碱度等。

2.医药研究:用于测定药品中药品成分、剂量等。

3.环保工程:用于检测环境污染物质的浓度,如重金属、有机化合物等。

4.食品工业:用于测定食品中的添加剂、成分、营养价值等。

优势比较与传统手动滴定相比,自动电位滴定仪具有以下优势:1.高精度:自动电位滴定仪能够精确测定溶液中化学物质的浓度,减少了误差。

2.高效率:自动电位滴定仪自动化程度高,能够快速完成滴定,提高了工作效率。

3.易操作:自动电位滴定仪操作简单,不需要专业的技能,即可完成溶液的测定。

注意事项在使用自动电位滴定仪时,需要注意以下事项:1.定期校准:需要定期校准自动电位滴定仪,保障测定结果的准确性。

2.保持清洁:需要保持仪器的清洁卫生,防止污染和误差的发生。

3.注意安全:操作自动电位滴定仪时需要注意安全,如佩戴防护眼镜、手套等。

总之,自动电位滴定仪是一种非常实用的化学实验仪器,能够提高测定结果的精确度和工作效率,已成为化学实验室中不可缺少的一部分。

zd-2a自动电位滴定仪工作原理

zd-2a自动电位滴定仪工作原理

zd-2a自动电位滴定仪工作原理zd-2a自动电位滴定仪是一种常用于溶液中酸碱滴定分析的仪器。

它通过测量滴定过程中电位的变化来确定溶液中酸碱的浓度。

下面将详细介绍zd-2a自动电位滴定仪的工作原理。

zd-2a自动电位滴定仪的工作原理可以分为三个部分:电位测量、滴定操作和数据处理。

首先是电位测量部分。

zd-2a自动电位滴定仪通过电极来测量溶液中的电位变化。

一般来说,滴定过程中会选择玻璃电极和参比电极。

玻璃电极主要用于测量溶液中的电位,而参比电极则用于提供一个稳定的电位参考。

当溶液中的酸碱反应发生时,电位会发生变化,通过测量这个变化可以确定酸碱的浓度。

接下来是滴定操作部分。

zd-2a自动电位滴定仪通过电位滴定法来测定溶液中酸碱的浓度。

在滴定过程中,首先需要将标准溶液(已知浓度的溶液)与待测溶液混合,然后利用滴定管滴定标准溶液到待测溶液中。

当滴定过程中酸碱反应接近中和点时,溶液中的电位会发生明显变化。

通过自动电位滴定仪的电位测量部分,可以准确检测到电位的变化,从而确定滴定终点,即酸碱反应达到中和。

最后是数据处理部分。

zd-2a自动电位滴定仪可以自动记录滴定过程中的电位变化,并通过计算机软件进行数据处理。

一般来说,滴定过程中电位的变化会呈现出明显的曲线,通过对曲线的分析可以确定滴定终点和溶液中酸碱的浓度。

计算机软件可以自动识别曲线的特征,并进行数据处理,提供准确的浓度结果。

zd-2a自动电位滴定仪通过测量溶液中的电位变化来确定酸碱的浓度。

它通过电位测量、滴定操作和数据处理三个部分来完成酸碱滴定分析。

通过自动电位滴定仪的使用,可以提高分析的准确性和效率,减少人为误差的影响。

这使得zd-2a自动电位滴定仪在化学分析实验中得到广泛应用,成为一种重要的分析仪器。

ZD-2自动电位滴定仪确认方案

ZD-2自动电位滴定仪确认方案

ZD-2自动电位滴定仪确认方案1.概述自动电位滴定仪(以下简称仪器)是根据电位法原理设计的用于容量分析的常见的一种分析仪器。

电位法的原理是:选用适当的指示电极和参比电极与被测溶液组成一个工作电池,随着滴定剂的加入,由于发生化学反应,被测离子的浓度不断发生变化,因而指示电极的电位随之变化。

在滴定终点附近,被测离子浓度发生突变,引起电极电位的突跃,因此,根据电极电位的突跃可确定滴定终点。

自动电位滴定仪是根据质量控制的目的和要求,在调研的基础上,公司于年月购置的精密仪器,其生产厂为,主要用于样品的分析测试。

由组成。

2.验证目的按照 GMP 的要求,需要对该仪器进行安装确认、运行确认、性能确认,以确定目前的实验室环境能否满足该仪器的正常操作和使用,仪器是否具有良好的检测性能,能否满足验证可接受标准和我们日常分析测试工作的需要。

3. 验证范围及验证依据4. 3.1本方案适用于对精密仪器室自动电位滴定仪的验证。

3.2本方案验证依据3.2.1 GB/T21187-2007 自动电位滴定仪检定规程4. 验证工作小组组长:成员:5.验证方案审批5.1 验证方案起草5.2 验证方案会签5.3 验证方案批准5.4 验证方案实施6 验证的准备6.1 文件资料的确认下列文件资料是否齐全,是否符合GMP要求序号文件/资料编号存放地 1 设备采购订单 2 原版操作说明书安装手册和维修手册(必要时) 3 仪器操作规程SOP 4 仪器使用、维修记录 5 中华人民共和国国家计量检定规程 JJG694-2007 6 仪器档案 9 验证方案结论: 检查人: 日期复核人: 日期: 6.2 售后服务维修单位联系电话地址传真联系人检查人: 日期:6.3 关键性仪表及消耗性备品备件:见附件26.4 安装检查对照使用说明书要求安装,确认环境、电源等符合要求。

检查内容要求方法结果环境室内不得存放与实验相关的易燃、易爆和强腐蚀性的物质,目测无强烈的机械振动和电磁干扰。

ZD-2数显电位滴定仪说明书

ZD-2数显电位滴定仪说明书

上 海 虹 益 仪 器 仪 表 有 限 公 司Instruction Manual 使用说明书 ZD-2型精密自动电位滴定仪 DZ-1型 滴定装置2004-09第二版 © DZ2IM -01C沪制02220018前言整套仪器由“ZD-2型精密自动电位滴定仪”和“DZ-1型滴定装置”两部份组成,前者可单独作酸度计或钠度计使用。

本说明书供用户了解和掌握仪器之用,仪器的使用寿命和分析结果的正确性,均与使用方法有关,因此未熟悉本说明书以前,请勿使用,以免受损。

自动电位滴定仪以下简称仪器或ZD-2型,滴定装置以下简称搅拌器或DZ-1型,电磁控制阀简称电磁阀,滴定计量管简称滴定管,pH复合电极和pNa玻璃电极简称pH电极和pNa电极。

测量pH和测量pNa系同一原理,均遵循能斯特方程式的规律,因H+和测量Na+同为一阶离子,故测量的数值是共用的,即pH计和pNa计合二为一。

目录一、仪器的用途 (5)二、仪器的技术性能 (5)三、仪器的工作条件 (6)四、仪器的工作原理与结构 (6)1.仪器测量部份工作原理 (6)2.仪器滴定部份工作原理 (6)3.搅拌器介绍 (7)4.滴定分析中的电化学过程 (8)5.电磁控制阀工作原理 (9)五、仪器的外部器件和安装配套 (10)A.ZD-2型外部元件说明………………………………………………………………………(10~11)B.DZ-1型外部元件说明 (12)C.电极夹子 (13)D.滴定架装置说明 (13)六、仪器的使用方法 (14)1. mV值测量 (14)2.pH值.标定和测量 (14)3.滴液前的准备 (14)4.电位自动滴定 (15)5.电位控制滴定 (15)6.PH自动滴定 (15)7.PH自动滴定 (15)8.手动滴定 (15)七、仪器的维护和一般故障排除 (15)a注意事项 (15)b故障排除 (16)八、仪器的组件和备件 (16)附录一缓冲溶液的PH值与温度的关系对照表 (17)附录二缓冲溶液的配制 (17)附录三滴定终点的寻找 (17)插图图一搅拌器工作原理图 (7)图二典型的滴定曲线 (8)图三自动滴定方框原理图 (9)图四电磁阀内部结构示意图 (10)图五ZD-2型外型示意图.................................................................................(10~11) 图六DZ-1型外型示意图 (12)图七电极夹示意图 (13)图八滴定装置示意图 (13)图九滴定终点曲线 (17)表一滴液开关的使用方法 (16)一、仪器用途1. “ZD-2型精密自动电位滴定仪”系我厂指针型电位滴定仪的改型产品,在使用和操作方面,具有相当的连贯性,以便于众多老用户的操作与应用。

ZD-2电位滴定仪使用说明书

ZD-2电位滴定仪使用说明书

目录一、仪器用途┅┅┅┅┅┅┅┅┅┅┅┅(1)二、仪器主要技术性能 (1)三、仪器使用条件 (1)四、仪器前后面板说明 (1)五、仪器的连接和安装 (1)六、仪器的使用方法 (3)七、应用示例 (5)八、注意事项以及常见故障的排除方 (7)九、仪器的成套性 (8)附录1:缓冲溶液的pH值与温度关系对照表附录2:缓冲溶液的配制附录3:滴定终点的寻找一、仪器用途1 供实验室应用电位滴定法进行容量分析;2 pH值或电极电位的控制滴定;3 用人工手动电位滴定法进行容量分析;4 pH测定--供实验室取样测定水溶液的pH值;5 电位测定--测量电极的电位或其它毫伏值。

二、仪器主要技术性能1仪器级别:0.5级2测量范围:pH:(0~14.00)pHmV:(0~±1400)mV3分辨率:pH:0.01pHmV:1mV3 电子单元基本误差:a) pH:±0.03pH±1个字;b) mV:±5mV±1个字。

4 仪器pH测量基本误差:±0.06pH。

5 电子单元输入电流:2×10-12A。

6 电子单元输入阻抗:不小于3×1011Ω。

7 容量分析重复性误差:0.2%。

8 滴定控制灵敏度a) pH;±0.1pH;b) mV:±5mV。

9终点设定范围:(-1400~1400)mV或(0~14)pH。

10电子单元稳定性:±0.01pH/3h。

三、仪器使用条件1 电源电压:AC(220±22)V,频率:(50±1)Hz;2 环境温度:(5~40)℃;3 相对湿度:≤85%;4 无强磁场干扰,无激烈振动。

四、仪器前后面板说明:见图1。

后面板图 1其中:1) 电源指示灯。

打开电源,此指示灯应亮;2) 滴定指示灯。

开始滴定后,此指示灯闪亮;3) 终点指示灯。

用于指示滴定是否结束。

打开电源,此指示灯亮,开始滴定后,此指示灯熄灭。

ZD-2型自动电位滴定仪

ZD-2型自动电位滴定仪

ZD-2型自动电位滴定仪一.仪器的用途1.供实验室应用电位滴定法进行容量分析;2.pH值或电极电位的控制滴定;3.用人工手动电位滴定法进行用量分析;4.pH测定――供实验室取样测定水溶液的pH值;5.电位测定――测量电极的电位或其它毫伏值。

二.仪器的使用方法仪器安装连接好以后,插上电源线,打开电源开关,电源指示灯亮。

经15分钟预热后再使用。

1.mV测量1.1 “设置”开关置“测量”,“pH/mV”选择开关置“mV”;将电极插入被测溶液中,将溶液搅拌均匀后,即可在读取电极电位(mV)值;1.2 如果被测信号超出仪器的测值范围,显示屏会不亮,作超载报警。

2.pH标定及测量2.1标定:仪器在进行pH测量之前,先要标定,一般来说,仪器在连续使用时,每天要标定一次。

其步骤如下:a)“设置”开关置“测量”,“pH/mV”选择开关置“pH”;b)调节“温度”旋钮,使旋钮白线指向对应的溶液温度值;c)将“斜率”旋钮顺时针到底(100%);d)将清洗过的电极插入pH值为6。

86的缓冲溶液中;e)调节“定位”旋钮,使仪器显示读数与该缓冲溶液当时温度下的pH值相一致(见附表1);f)用蒸馏水清洗电极,再插入pH值为4.00(或pH值为9.18)的标准缓冲溶液中,调节斜率旋钮使仪器显示读数与该缓冲溶液当时温度下的pH值相一致(见附录1);g)重复(e)~(f)直至不用调节“定位”或“斜率”调节旋钮为止,至此,仪器完成标定。

“定位”和“斜率”不应再动,直至下一次标定。

2.2 pH测量经标定过的仪器即可用来测量pH,其步骤如下:a)“设置”开关置“测量”,“pH/mV”开关置“pH”;b)用蒸馏水清洗电极头部,再用被测量溶液清洗一次;c)用温度计测出被测溶液的温度值;d)调节“温度”旋钮,使旋钮白线指向对应的溶液温度值;e)电极插入被测溶液中,搅拌溶液使溶液均匀后,读取该溶液的pH值。

3.滴定前的准备工作3.1按第5节安装好滴定装置,在试杯中放入搅拌棒,并将试杯放在JB-1A型搅拌器上。

仪器分析

仪器分析

ZD-2A自动电位滴定仪(说明书)一概述仪器用于各种溶液的滴定分析,还可以单独作pH计使用及人工滴定使用。

仪器适用于多种(酸碱、氧化还原、沉淀等)电位滴定,被广泛应用于工业、农业、科研等许多学科和领域。

二主要特点本仪器具有双工位滴定装置,同时还具有手动、自动、恒电位三种滴定方式。

本仪器既是一台高精度的数字式酸度计(技术性能同pH-3C),又是一台自动定位滴定仪。

作为酸度计用时,可供实验室测定溶液的酸碱值,显示pH值,同时还可以进行电位测定,测量电极的电位或其他mv值。

作为滴定仪使用时,将搅拌、滴定、控制、显示集于一体,使用方便可靠,可供化学实验室、流程控制中用电位滴定法进行容量分析,能自动滴定、也可手动滴定。

手动滴定具有每次滴0.01ml固定体积(或 0.02ml等)的手滴定功能,也有速连续滴液的直通功能。

作滴定曲线、确定终点、方便迅速。

仪器具有mV讯号输出,接上自动记录仪能绘出滴定S曲线,判断等当滴定终点。

本仪器pH测定精度高,滴定分析使用时方便,体积小、性价比高等优点。

三功能与技术指标1. 测量范围:pH档:0.00~14.00 pH mv档:-1999mv~1999mv自动极性转换2. 测量精度:pH档:0.01pH mV ±0.1% ±一个字3. 输入阻抗≥1×1012 Ω4. 温度补偿范围:0~60℃(手动)5. 容量分析控制精度:≤0.02ml(滴定浓度0.1mol/L)6. 控制范围pH 1~13或-1300mv~1300mv7. 控制精度≤0.08pH或≤8mv仪器工作条件1.环境温度:5~40℃2.相对湿度:≤85%3.供电电源:交流电压220V ± 22V 频率50±1Hz四仪器的使用方法(一)pH 值的测定(1)把“功能选择”开关拨向“pH”挡,“斜率”旋钮置接近100%处。

(2)把蒸馏水活化过的玻璃电极插在pH7缓冲溶液中,调节“温度”旋钮到被测溶液的温度值,然后在调节“定位”电位器,使仪器的数字显示出该缓冲溶液在此温度下的pH值。

上海康仪自动电位滴定仪ZD-2A滴定仪ZD-2A介绍

上海康仪自动电位滴定仪ZD-2A滴定仪ZD-2A介绍

上海康仪自动电位滴定仪ZD-2A/滴定仪ZD-2A介绍:
仪器用于各种溶液的滴定分析,还可以单独作pH计使用及人工滴定使用
仪器适用于多种(酸碱、氧化还原、沉淀等)电位滴定,被广泛应用于工业、农业、科研等许多学科和领域
上海康仪自动电位滴定仪ZD-2A/滴定仪ZD-2A主要特点:
●自动判别滴定极性
●手动、自动、恒电位三种滴定方式
●按设定电位控制滴定终点
主要技术参数
1.仪器级别:0.1级
2.测量范围:pH:(0.00~14.00)pH mV:(-1999~1999)mV
3.电子单元基本误差:pH:±0.01 mV:0.1%(FS)
4.输入阻抗:1×1012Ω
5.稳定性:±0.01
6.温度补偿范围:0~100(℃)
7.终点范围:pH:1~13 mV:-600~600
8.控制精度:pH:±0.03 mV:±3
9.容量控制:0.02mL
售后服务:产品一年之内出现本身质量问题,免费维修,终身维护。

ZD2型自动电位滴定仪使用和维护规程

ZD2型自动电位滴定仪使用和维护规程

ZD-2型自动电位滴定仪使用和维护规程1.目的制定ZD-2型自动电位滴定仪正确操作方法,确保仪器的规范操作,确保检验结果的准确性。

2.适用范围适用于上海雷磁ZD-2自动电位滴定仪。

3.责任者3.1仪器操作员:严格按SOP操作仪器,保持仪器的干净整洁;确保仪器能够正常运行,确认仪器是否在计量效期内。

3.2质量总监:相关仪器文件的审批,仪器使用的管理。

4.相关定义无5.工作程序5.1准备工作保证周围空气中无腐蚀性气体存在;周围无影响性能的振动存在;周围除地磁场外无其它影响性能的电磁场干扰。

5.1.2环境温度:5~40℃;相对湿度:≤85%RH。

每次使用前,检查电源:交流电压(220±22)V,频率(50±1)Hz。

检查仪器是否在检定效期内。

检查上述项目,没有不符合项判定为正常状态,有不符合项判定为不正常状态。

5.2仪器操作仪器安装连接好以后,插上电源线,打开电源开关,预热15分钟。

仪器按键功能:“开始”:开始滴定。

“退出”:终止滴定,进入测量状态。

“pH/mV”:选择pH或电位(mV)的测量或滴定。

按此键则轮流切换两种状态。

在设置“终点”和“预控点”前应先确定pH或mV状态。

“终点”:设置终点电位或pH值。

“预控点”:设置预控点电位或pH值,其大小取决于化学反应的性质,即滴定突跃的大小。

一般氧化还原滴定、强酸强碱中和滴定和沉淀滴定可选择预控点值小一些;弱酸强碱、强酸弱碱可选择中间预控点值;而弱酸弱碱滴定需选择大预控点值。

“延时”:设置到达滴定终点与停止滴定之间的延迟时间。

因化学反应需要一定的时间,当仪器测到终点电位或终点pH 值,关闭电磁阀后,可能电位或pH 值会有反复,所以在刚测到终点电位或终点pH 值时不宜立即终止滴定,应延迟一段时间,若有反复则继续滴定,直到电位或pH 值不再有反复后再终止滴定。

有效范围是“0~200”秒,若输入一个大于200的数字,则显示XXX,表示一直不自动终止滴定。

2014广东中职工业分析自动电位滴定仪应用课件:第5节 自动电位滴定仪的使用—提高篇

2014广东中职工业分析自动电位滴定仪应用课件:第5节 自动电位滴定仪的使用—提高篇

ZD-2型自动电位滴定仪的使用 ——提高篇
一、上课要求
①采用竞赛法。三个同学一组,评出冠军组。 ②实验:三人一组
每组设计出实验方案 测三个样品的pH值 结果写在黑板上指定的位置。
活动:
现在,请各小组商量测定方案,将 主要步骤写在纸上交给老师。5分 钟内完成。
二、实验步骤
1、组装、预热 2、用pH试纸确定样品是酸性还是碱性 3、校准仪器 4、样品测量
序号 pH值
样品1
样品2 样品3
实验
请同学们分工合作,按设计的步骤将三个样品 的pH值测定出来。看哪一组合作得最好,测 定又快又准确!
小结
参考值: 序号 样品1 样品2 样品3
pH值 4.55
6.75
8.02
你的结果的准确度吗? 你在实验中遇到了什么问题了吗?
宣布本节课的冠军组
作业 请设计一份检测报告提交给工厂。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ZD-2A型自动电位滴定仪
使用说明书
上海越磁电子科技有限公司
目录
ZD-2A自动电位滴定仪
使用说明书
一、概述
ZD-2A自动电位滴定仪操作简便、外型美观、小巧、轻便,使用精度得到了明显的提高,仪器的指示由原来的表头指示改为0.8英寸数字显示,该仪器是化学实验室广泛使用的一种理想的容量分析仪器,它适用于环境分析、化工、学校、冶金、制药等各行各业的各种成分分析。

本仪器主要有以下几个特点:
(一)由于仪器更趋于小型化,该仪器在实验室中可作为精密PH 计使用,其精度与PHS-3C完全一致,其功能,使用方法及技术指标都与PHS-3C一致。

(二)在作滴定容量分析时,预设好终点电位,开始滴定后输入电位值不论是正电位还是负电位,不论滴定后电位是变大还是变小,变正还是变负,仪器内部均有精密自动极性反转电路,并自动跟踪终点电位,操作者不必再去拨动任何控制开关,这样即方便了使用,又提高了控制精度。

(三)在作PH测定时,面板采用电位器及波段开关控制和切换,在作滴定分析时,采用高可靠的触摸键控制,这样用户选择自动滴定和手工滴定都很方便。

二、主要技术指标
(一)测量范围:PH:0~14.00PH
mv:0~±1999mv (二)测量精度:PH:±0.01
mv:0.1%F·S (三)电位控制精度:±0.03PH或±3mv (四)输入阻抗:不小于1×1012Ω
(五)容量分析重复性:不大于0.3%F·S (六)外型尺寸:280×200×130
(七)重量:3.5Kg
三、使用方法
本仪器在使用时,分PH使用和滴定分析使用两部分,具体使用和操作方法如下:
(一)作PH使用时:
A、接通电源,仪器预热10分钟。

B、仪器在测量被测溶液前,先要标定,在连续使用时,每天标定一次即可,标定分一点标定法和二点标定法,常规测量时采用一点标定法,精确测量时要采用二点标定法。

C一点标定法:
仪器电极插拔去Q9短路插头,接上复合电极,用蒸馏水冲洗电
(如被测溶液为酸性,则缓冲溶液要用PH=4,极,然后浸入缓冲溶液中,
反之则要用PH=9的缓冲溶液。

)将“斜率”电位器顺时针旋到底,温度电位器调到实测溶液的温度值。

调节“定位”电位器,使数显所显示的PH值为该温度下缓冲溶液的标准值(见附录2)此时仪器标定结束,各个旋扭不能再动,就可以测量未知的被测溶液了。

D、二点标定法:
仪器拔去Q9短路插头,接入复合电极,斜率电位器顺时针旋足,将温度电位器调到被测溶液的实际温度值,先将电极浸入PH=7的缓冲溶液中。

调节“定位”电位器,使仪器数显PH值为该缓冲溶液在此温度下的标准值(见附录2)如被测溶液是酸性,则将电极从PH=7的缓冲溶液中取出,用蒸馏水冲洗干净,然后插入PH=4的缓冲溶液中,如被测溶液是碱性则应插入PH=9的缓冲溶液中,然后调节“斜率”电位器,使此时的数显为该温度下的标准值。

反复进行上述两点校正,直到不用调节“定位”和“斜率”而两种缓冲溶液都能达到标准值为止。

将电极从缓冲液中取出,用蒸馏水冲洗干净就能测量未知的被测液了。

E、测量电极电位
拔出Q9短路插头,接上各种适合的离子选择电极和参比电极。

仪器“选择”开关置“mv”档(此时“定位”,“斜率”和温度都不起作用)将电极浸入被测溶液中,此时仪器显示的数字句是该离子选择电极的电极电位(mv值),并自动显示正负极性。

(二)作滴定分析时
本仪器可以用于各种类型的电位滴定,用户根据不同的电极,插后面板的电极插孔,如有的电极不能直接插入Q9插孔中,则可
用本仪器提供的Q9插头;连线,用鳄鱼夹住电极头即可。

A、按图1所示,装好滴定装置,将电磁阀两头的硅胶管分别用力套入滴定管和滴液管的接头上。

B、将电磁阀插入仪器后部的插孔中,在滴定管中加入标准溶液。

C、按“长滴”键,调节电磁阀螺丝,使标准液流下,赶走液路部分全部气泡。

D、按“短滴”键,同样调节电磁阀螺丝,使慢滴速度为每滴0.02ml 左右。

E、重新加满标准液,按短滴键,使滴定管中的标准液调节到零刻度。

F、选择开关置“预设”档,调节预设电位器至使用者所滴溶液的终点电位值,mv值和PH值通用,如终点电位为-800mv,则调节终点电位器使数显为-800,如终点电位为8.5PH,则调节终点电位器使数显为850即可。

G、预设好终点电位后,选择开关按使用要求置mv或PH档,此时“预
设”电位器就不能再动了。

H、用户在作滴定分析时,为了要保证滴定精度,不能提前到终点也不能过滴,同时又不能使滴定一次的时间太长,本仪器设有长滴控制电位器,即在远离终点电位时,滴定管溶液直通被滴液,在接近终点时滴定液短滴(每次约0.02ml)逐步接近终点,到达终点时(±3mv 或±0.03PH)停滴,延时20秒左右,电位不返回即终点指示灯亮,蜂鸣器响。

由于各种不同类型的电位滴定到达终点的滴定斜率曲线不同,滴定突跃值差异很大,所以长滴和短滴的控制位置也有很大的不同,如长滴时间过长,极易滴过终点,影响精度,如产滴时间过短,则滴定一个样品时间就拖的太长,影响工作效率,所以使用者在初次滴定某一个样品时可先将长滴控制电位器,反时针旋到底,(此时离终点电位约300mv或3.00PH处才长滴),然后在滴定过程逐步调节滴定控制电位器,使滴定直通的时间逐步增加,直到既能短滴可靠的到达终点,又节约滴定时间。

本仪器的长滴控制电位器范围很大,当电位器顺时针旋转到底时,仪器滴定时可以使滴定液直通离终点电位约20mv或0.2PH时才有短滴出现,相反,反时针旋到底时,滴定液直通到离终点电位约300mv或3PH时就开始出现长滴。

将被滴样品的烧杯置搅拌器上,加入搅拌棒打开仪器左侧开关,调节搅拌速度,移下电极,使电极浸入被滴溶液中。

按“滴定开始”键,仪器开始滴定,先直通(长滴)后短滴(根据长滴控制电位器的位置)到达终点延时20秒左右终点指标灯亮,同时蜂鸣器响,此时仪器处于终点锁定状态,再按一下“复零”键,仪器推出锁定状态,将电极,滴液管移离液面并用蒸馏水冲洗干净。

四、维修与保养
电磁阀硅胶使用时间过长易老化(生产粘连,开裂)须及时更换,更换时先旋下电磁阀上盖,抽掉旧管,将新管从电磁阀中央穿过,接通电磁阀电源,右手按“快滴”键,左手顶一下电磁阀动铁让它吸进,增加中间空隙,再用左手旋上电磁阀上盖。

否则装上盖时易将硅胶管滑向控制刀外。

如发现液路不通,应检查电磁阀螺丝是否太紧,滴定管及滴液管是否堵塞。

如发现液路漏液,应检查电磁阀螺丝是否太松,致使电磁阀动铁不吸,或者硅胶管老化开裂。

本仪器如长时期不用,应将电磁阀中的硅胶取出,并用蒸馏水冲洗干净。

复合玻璃电极经较长时间使用,如发现仪器反应迟钝,测量数据长时间飘移,不能稳定工作,一般情况下可能是电极老化,须及时更换。

五、仪器的成套性
ZD-2A自动电位滴定仪一台
E201复合电极一支
218型银-氯化银电极一支
213型铂电极一支
216型银电极一支
231型PH玻璃电极一支
滴定装置一套
缓冲溶液应正确配制方法见附录1
附录1. 缓冲溶液的配制:
(1)PH4溶液用GR邻苯二甲酸氢钾10.21克,溶液解于1000ml的重蒸馏水中。

(2)PH6.86溶液用GR磷酸二氢钾3.4克,GR磷酸氢二钠3.55克溶解于1000ml的重蒸馏水中。

(3)PH9.20溶液用GR硼砂3.81克,溶解于1000ml的重蒸馏水中。

或采用小包试剂的说明配制。

附录2. 缓冲剂溶液的PH值与温度关系的对照表:
上海越磁电子科技有限公司
电话:
传真:
网址:。

相关文档
最新文档
