凸透镜成像规律表格

(完整版)凸透镜成像(光路图)

1、物距（u）大于2倍焦距时规律:物距(u)大于2倍焦距时,像距（v)大于1倍焦距小于2倍焦距，成倒立缩小的实像。

应用：照相机、眼睛、摄像机都是根据这个原理工作的。

2、物距（u)等于2倍焦距时规律:物距(u)等于2倍焦距时，像距（v)等于2倍焦距，成倒立等大的实像。

应用：利用凸透镜成倒立等大的实像,测焦距 f=u／2=v／23、物距（u)大于1倍焦距小于2倍焦距时规律:像距（v）大于2倍焦距，成倒立放大的实像应用：幻灯机、投影仪、电影放映机都是根据这个原理工作的.4、物距（u）等于1倍焦距时5、物距小于1倍焦距时2F F 2F F规律：物距小于1倍焦距时，成正立放大的实虚像。

应用:放大镜，利用放大镜看物体，若想使看到的像更大些，物体靠近焦点位置。

凸透镜成像规律1.物在：二倍焦距以外，成倒立缩小实像;二倍焦距处，成倒立等大实像 ;一倍焦距到二倍焦距，成倒立放大实像；一倍焦距处，不成像；一倍焦距以内，成正立放大虚像；成实像时物和像在凸透镜异侧，成虚像时物和像在凸透镜同侧2.一倍焦距分虚实两倍焦距分大小物近像远像变大物远像近像变小蜡烛,凸透镜，光屏应尽量保持在等高且在同一条直线上。

透镜成像满足透镜成像公式：(只作了解）1/u(物距）+1/v（像距）=1/f(透镜焦距）（异侧时要带上正负号）物体靠近凸透镜过程中［2F外→F)，像距越来越远，像越来越大，最后靠到一倍焦距以内成虚像。

物体远离凸透镜过程中(O→2F外］，像距越来越小，像越来越大。

凹透镜成像规律当物体为实物时，成正立、缩小的虚像，像和物在透镜的同侧；当物体为虚物，很复杂,故在此不介绍.凹透镜与凸透镜的区别一.对光线的作用凸透镜主要对光线起会聚作用凹透镜主要对光线起发散作用三。

成像性质凸透镜是折射成像，成的像可以是正、倒；虚、实；放、缩,起聚光作用凹透镜是折射成像只能成缩小的正立像，起散光作用凸透镜是折射成像面镜是反射成像。

(完整版)凸透镜成像规律

凸透镜成像规律表格总结凸透镜成像规律物距(u) 像距(v)正倒大小虚实应用特点物，像的位置关系u>2f 2f>v>f 倒立缩小实像照相机、摄像机-物像异侧u=2f v=2f 倒立等大实像精确测焦仪成像大小的分界点物像异侧2f>u>f v>2f 倒立放大实像幻灯机、电影放映机、投影仪-物像异侧u=f - - - 不成像强光聚焦手电筒成像虚实的分界点-f>u v>u 正立放大虚像放大镜虚像在物体同侧虚像在物体之后物像同侧规律总结规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律1规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律2规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，像为于物的异侧。

应用：投影仪、幻灯机、电影放映机。

规律3规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

规律4规律5：当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用：放大镜。

规律5记忆口诀（1）一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。

实像总是异侧倒。

物近像远像变大，物远像近像变小。

虚像总是同侧正。

物远像远像变大，物近像近像变小。

像的大小像距定，像儿追着物体跑，物距像距和在变。

（2）一倍焦距分虚实，两倍焦距分大小。

物近像远像变大，物远像近像变小。

注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍凸透镜成像的两个分界点：2f点是成放大、缩小实像的分界点；f点是成实像、虚像的分界点。

薄透镜成像满足透镜成像公式：1/u(物距)+1/v（像距）=1/f（透镜焦距）注：透镜成像公式是针对薄透镜而言，所谓薄透镜是指透镜厚度在计算物距、像距等时，可以忽略不计的透镜。

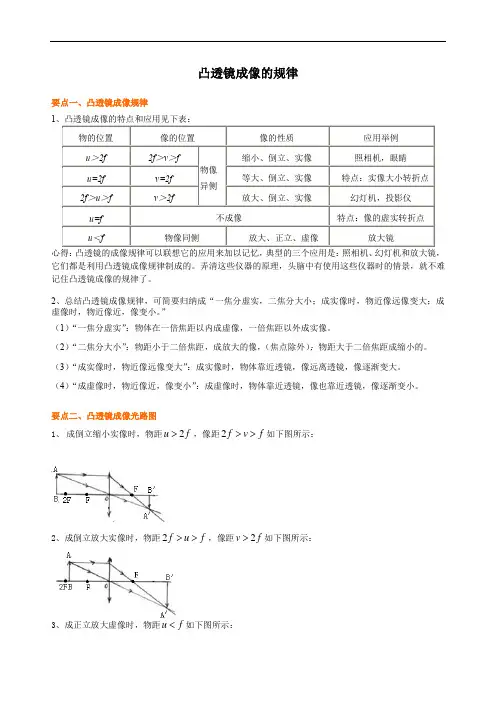

凸透镜成像的规律

凸透镜成像的规律要点一、凸透镜成像规律1心得：凸透镜的成像规律可以联想它的应用来加以记忆，典型的三个应用是：照相机、幻灯机和放大镜，它们都是利用凸透镜成像规律制成的。

弄清这些仪器的原理，头脑中有使用这些仪器时的情景，就不难记住凸透镜成像的规律了。

2、总结凸透镜成像规律，可简要归纳成“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。

”（1）“一焦分虚实”：物体在一倍焦距以内成虚像，一倍焦距以外成实像。

（2）“二焦分大小”：物距小于二倍焦距，成放大的像，（焦点除外）；物距大于二倍焦距成缩小的。

（3）“成实像时，物近像远像变大”：成实像时，物体靠近透镜，像远离透镜，像逐渐变大。

（4）“成虚像时，物近像近，像变小”：成虚像时，物体靠近透镜，像也靠近透镜，像逐渐变小。

要点二、凸透镜成像光路图1、成倒立缩小实像时，物距2u f>，像距2f v f>>如下图所示：2、成倒立放大实像时，物距2f u f>>，像距2v f>如下图所示：3、成正立放大虚像时，物距u f<如下图所示：类型一、探究凸透镜成像1、（•河北一模）如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．物体放在a点时，成、的实像，就是根据这一原理制成的；当物体由a点运动到c 点，所成的像（选填“逐渐变大”“逐渐变小”或“不变”）。

2. （•大丰市校级一模）在用焦距为10cm的凸透镜来探究成像规律的实验中将蜡烛、凸透镜、光屏依次放在光具座上．蜡烛位置如图所示，这时的物距是 cm，移动光屏，可在光屏上得到一个清晰倒立、的实像；投影仪把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜；给“眼睛”戴上远视眼镜，使烛焰在“视网膜”上成一清晰的像；若取下远视眼镜，为了使光屏上再次得到清晰的像，应将光屏（选填“远离”或“靠近”）透镜。

【变式】把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（）A．7.5cm B．12.5cm C．4.5cm D．10cm类型二、凸透镜成像规律的应用3.（•通辽模拟）某人照相，拍了一张后，他向照相机移近了几步，再拍一张，如果照相机的位置不变，拍照的人应该（）A．把镜头向外拉一些，人像变大B．把镜头向里缩一些，人像变大C．把镜头向外拉一些，人像变小D．把镜头向里缩一些，人像变小类型三、综合应用4. 下列光学仪器的应用，哪个得到的实像比物体大（）A. 放大镜B. 幻灯机C. 照相机D. 潜望镜【变式】（多选）下列说法中正确的是（）A．照相机、幻灯机的镜头都相当于一个凸透镜B．使用幻灯机时，为了在屏幕上得到正立的像，幻灯片应倒立放置C．只要是放大镜，无论什么情况下都能成放大的像D．平面镜能成等大的实像巩固练习一、选择1. 凸透镜所成正立像一定是( )A．像比物大 B．像比物小 C．像物分立透镜两侧 D．像物等大2.（•鄂州模拟）把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A．5 cm B．10 cm C．20 cm D．30 cm3.（多选）如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为f，由此可以判断像距v和物距u所在的范围是（）A．v＜f B．f＜v＜2f C．u＞2f D．f＜u＜2f4. 物体沿凸透镜主光轴从2倍焦距处匀速向外移动的过程中，像的大小和速度将（）A．像变大，速度变大 B．像变大，速度不变C．像变小，速度变小D．像变小，速度不变5. 用同一凸透镜在光具座上分别探究甲、乙两物体的成像情况．实验时甲、乙两物体直立于光具座上，且甲物体比乙物体长些，它们经凸透镜成像后，下列说法中正确的是( )A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成等大的实像，则甲的像一定比乙的像短C．若它们都成缩小的实像，则甲的像一定比乙的像长D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短二、填空7.将一个凸透镜对准太阳光，可在距透镜10cm的地方得到一个最小亮点。

36探究凸透镜成像规律

实像．
在“探究凸透镜成像规律”时，所用的凸透镜的焦距为10cm。 ①现将凸透镜、蜡烛和光屏放在如图16所示的光具座上进行实验。若图中C位置上放置光屏，则B位置上应放置＿＿凸＿透＿镜＿＿。
②如图16所示，，现要在光屏上成缩小的像，蜡烛应向＿＿左＿＿＿＿移动，光屏应向＿＿左＿＿＿移动。（填“左”或“右”）
2008年，汶川发生特大地震，要了解灾情，首先派直
升机对地面拍照。所用照相机的焦距为50mm，则所
成像到镜头的距离
（C）
A.小于50mm
B.等于50mm
C.略大于50mm
D.大于100mm
幻灯机的工作原理
投影器
幻灯机成像的光路示意图
幻灯机的原理 f<u<2f 时成倒立放大的实像
幻灯机的使用灯片离凸透镜距离在f<u<2f 的地方灯片倒插若想使投影出的像变大: 应使幻灯机靠近凸透镜，同时使幻灯机远离光屏。
甲
乙
丙
图4
下图是用同一相机拍摄的被列入《世界遗产名录》的苏州“留园·曲溪楼”的景色照片．比较两图可知，拍摄甲照片时相机镜头到景物的距离较＿小＿＿＿，拍摄
乙照片时相机底片到镜头的距离＿较＿小＿＿（选填“较
大”或“较小”）．
例8、甲、乙、丙、丁是镜头焦距不同的四架相机，它们
所用的底片规格是相同的。分别用它们在同一地点拍摄同一景物。我们可以判定，在图4中，照片___D___是用相机甲拍摄的，照片___B___是用乙拍摄的，照片___A___是用丙拍摄的，照片___C___是用丁拍摄的。
1、为了使烛焰的像成在光屏的中央：调节凸透镜和光屏的高度，使它们的中
心跟烛焰的中心大致在同一高度上。
2、虚像：不是实际光线会聚而成，光屏上得不到的像。实像：由实际光线会聚而成的,能显示在光屏上。

凸透镜成像规律口诀和表格

凸透镜成像规律口诀和表格
1、物距超过焦距两倍，减少倒像。

2，物距等于焦距的两倍，变成了一个相等的倒像实像。

3.物距在1焦距到2焦距之间，形成放大的倒像实像。

4.物距小于1焦距，正立虚像同侧放大。

5.如果物距等于1焦距，则不能进行成像。

凸透镜成像规律
透镜成像规律
物体的近像变大，远像变小。

凹凸区别
1.结构
凸透镜是由两面磨成球面的透明镜体组成
凹透镜是由两面都是磨成凹球面透明镜体组成
2.对光线作用
凸透镜主要对光线起会聚作用（面镜则相反）
凹透镜主要对光线起发散作用（面镜则相反）
3.成像性质
凸透镜是折射成像，成的像可以是正、倒；虚、实；放、缩，起聚光作用
凹透镜是折射成像只能成缩小的正立像，起散光作用
凸面镜是反射成像
凹面镜是反射成像。

探究凸透镜成像规律-表格、口决、作图、实验注意说课材料

探究凸透镜成像规律4、实验：在“探究凸透镜成像规律”的实验中，从左到右依次放置蜡烛、凸透镜和光屏，首先要使它们在同一直线上，其次调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，这样做的目的是烛焰的像能成在光屏中央。

5、实像：能在光屏上呈现的像，它是由实际光线相交而形成的。

虚像：不能在光屏上呈现的像，它不是由实际光线会聚而形成的，是由反射光线或折射光线反向延长线相交而形成的。

实像和虚像都能用人眼观察。

6、凸透镜成像实验中，什么情况下光屏上得不到像？①u≤f；②烛焰、凸透镜、光屏三者的中心不在同一高度7、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？能成完整的像，像变暗了8、什么情况下像和物体在凸透镜两侧？什么情况下像和物体在凸透镜同侧？成实像时物像异侧成虚像时物像同侧9、用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是。

10、小明在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛放在如图所示的a、b、c、d四点，并分别调整光屏的位置．当蜡烛位于点时，屏上出现最大的像；当蜡烛位于点时，屏上清晰的像距凸透镜最近；当蜡烛位于点时，无论怎样移动光屏，在光屏上都找不到像。

11、一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距凸透镜65cm处，则成像的情况是。

解析：凸透镜所成像的性质与物距有关，由第一次成倒立放大的实像可知：f<u<2f，即f<30cm<2f，解得：15cm<f<30cm，当物距为65cm，u>2f。

所以成倒立缩小的实像。

凸透镜成像规律光路图

凸透镜成像规律光路图Prepared on 21 November 2021
凸透镜成像规律光路图
一、凸透镜成像规律
1、2、
在异侧成倒立、缩小的、实像（照相机）在异侧成倒立的、等大的、实像
3、4、
在异侧成倒立、放大的实像（投影仪）
不成像
5、
在同侧成正立、放大的虚像（放大镜）
表格分析：
1.一倍焦距：像虚实的分界线（一倍焦距分虚实）
2.二倍焦距：实像放大缩小的分界线（二倍焦距分大小）
3.实像都是倒立的，虚像都是正立的。

4.在调节物距和像距时，物像在主光轴上同向移动。

（成实像时物远像近像变小，成虚像时物远像远像变大。

）。

实验3 探究凸透镜成像的规律 (解析版)

实验3 探究凸透镜成像的规律知识点一、凸透镜成像的规律1.凸透镜成像规律：如图是常见凸透镜成像规律光路图，详见下表（1）。

表（1）凸透镜成像规律表成像条件物距（u）成像的性质像距（v）应用u﹥2f倒立、缩小的实像f﹤v﹤2f照相机（图a）u=2f倒立、等大的实像v=2f图df﹤u﹤2f倒立、放大的实像v﹥2f投影仪（图b）u=f不成像射出的是平行光线0﹤u﹤f正立、放大的虚像v﹥f放大镜（图c）a.u﹥2fb. f﹤u﹤2fc.0﹤u﹤fd.u=2f凸透镜成像光路图2.凸透镜成像的规律口诀规律1:当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用:照相机、摄像机。

规律2:当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

应用:测焦距。

规律3:当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用:投影仪、幻灯机、电影放映机。

规律4:当物距等于1倍焦距时，则不成像，成平行光射出。

规律5:当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用:放大镜。

知识点二、探究凸透镜成像的规律【实验目的】透镜凸透镜成像规律。

像与物的大小关系、物距变化成像规律变化、像的虚实。

【实验器材】凸透镜、光具座、蜡烛、光屏、火柴等。

【实验步骤】1、按图组装器材。

调整蜡烛、凸透镜、光屏在同一水平线上。

2、将蜡烛放在远处（此时u>2f），移动光屏直至在光屏上成清晰的像；观察像的大小、正立还是倒立，并测量物距和像距；数据记录实验表格。

3、将蜡烛往凸透镜方向移动，使2f>u>f，移动光屏直至在光屏上成清晰的像；观察像的大小、正立还是倒立，并测量物距和像距；数据记录实验表格。

4、将蜡烛继续往凸透镜方向移动，使u=f，移动光屏，看能否成像。
