过程控制系统考试知识点复习和总结终极版
过程控制知识点(精编)
(一)概述1.过程控制概念：采用数字或模拟控制方式对生产过程的某一或某些物理参数进行的自动控制。
2.学科定位：过程控制是控制理论、工艺知识、计算机技术和仪器仪表知识相结合而构成的一门应用学科。
3.过程控制的目标：安全性，稳定性，经济性。
4.过程控制主要是指连续过程工业的过程控制。
5.过程控制系统基本框图：6.过程控制系统的特点:1)被控过程的多样性2)控制方案的多样性,包括系统硬件组成和控制算法以及软件设计的多样性。
3)被控过程属慢过程且多属参数控制4)定值控制是过程控制的主要形式5)过程控制有多种分类方法。
过程控制系统阶跃应曲线：7.衰减比η：衡量振荡过程衰减程度的指标，等于两个相邻同向波峰值之比。
即：8.衰减率ϕ：指每经过一个周期以后，波动幅度衰减的百分数，即：衰减比常用表示。
9.最大动态偏差y1：被控参数偏离其最终稳态值的最大值。
衡量过程控制系统动态准确性的指标10.超调量：最大动态偏差占稳态值的百分比。
11.余差：衡量控制系统稳态准确性的性能指标。
12.调节时间：从过渡过程开始到结束的时间。
当被控量进入其稳态值的范围内，过渡过程结束。
调节时间是过程控制系统快速性的指标。
13.振荡频率：振荡周期P的倒数，即：当相同，越大则越短；当相同时，则越高，越短。
因此，振荡频率也可衡量过程控制系统快速性。
被控对象的数学模型（动态特性）：过程在各输入量(包括控制量与扰动量)作用下，其相应输出量(被控量)变化函数关系的数学表达式。
14. 被控对象的动态特性的特点：1单调不振荡。
2具有延迟性和大的时间常数。
3具有纯时间滞后。
4具有自平衡和非平衡特性。
5非线性。
(二)过程控制系统建模方法机理法建模：根据生产过程中实际发生的变化机理，写出各种有关方程式，从而得到所需的数学模型。
测试法建模：根据工业过程的输入、输出的实测数据进行某种数学处理后得到的模型。
经典辨识法：测定动态特性的时域方法，测定动态特性的频域方法，测定动态特性的统计相关法。
过程控制系统 复习总结
过程控制系统知识点总结)一、概论1、过程控制概念:五大参数。
过程控制的定义:工业中的过程控制就是指以温度、压力、流量、液位与成分等工艺参数作为被控变量的自动控制。
2、简单控制系统框图。
控制仪表的定义:接收检测仪表的测量信号,控制生产过程正常进行的仪表。
主要包括:控制器、变送器、运算器、执行器等,以及新型控制仪表及装置。
控制仪表的作用:对检测仪表的信号进行运算、处理,发出控制信号,对生产过程进行控制。
3、能将控制流程图(工程图、工程设计图册)转化成控制系统框图。
4、DDZ -Ⅲ型仪表的电压信号制,电流信号制。
QDZ-Ⅲ型仪表的信号制。
它们之间联用要采用电气转换器。
5、电信号的传输方式,各自特点。
电压传输特点:1)、 某台仪表故障时基本不影响其它仪表; 2)、 有公共接地点;3)、 传输过程有电压损耗,故电压信号不适宜远传。
电流信号的特点:1)、某台仪表出故障时,影响其她仪表;2)、无公共地点。
若要实现仪表各自的接地点,则应在仪表输入、输出端采取直流隔离措施。
6、变送器有四线制与二线制之分。
区别。
1、四线制:电源与信号分别传送,对电流信号的零点及元件的功耗无严格要求。
2、两线制:节省电缆及安装费用,有利于防爆。
活零点,两条线既就是信号线又就是电源线。
7、本安防爆系统的2个条件。
第一个字母:参数类型 T ——温度(Temperature) P ——压力(Pressure) L ——物位(Level) F ——流量(Flow) W ——重量(Weight) 第二个字母:功能符号 T ——变送器(transmitter) C ——控制器(Controller) I ——指示器(Indicator) R ——记录仪(Recorder) A ——报警器(Alarm)加热炉1、在危险场所使用本质安全型防爆仪表。
2、在控制室仪表与危险场所仪表之间设置安全栅,以限制流入危险场所的能量。
8、安全栅的作用、种类。
程控复习知识点
1过程控制系统组成：控制器（调节器），执行器（调节阀），被控过程（对象），测量变送2-1结构不同分为：反馈控制系统，前馈控制系统，前馈反馈复合控制系统，设定值不同分为：定值控制系统，随动控制系统。
检测变送：传感器和变送器2-2热电阻测温原理：基于电阻的热阻效应2-3热电偶的测温原理：基于热电效应，即只要热电偶两端的温度不同，则在热电偶闭合回路中就产生热电动势，热电偶回路中的热电动势由接触电动势和温差电动势两部分组成2-4热电偶结论：1.若组成热电偶的电极材料相同，则无论热电偶冷热两端的温度如何，总热电动势为0 2.若热电偶冷热两端的温度相同，则无论电极材料如何，总热电动势为0 3.不同电极材质制成的热电偶在相同温度下产生的热电动势不同。
2-5热电偶的冷端温度校正：当t0不为0且经常变化时，会产生测量误差，为了消除冷端温度不为0时对测量精度的影响，可进行冷端温度校正，方法有查表校正法和电桥补偿法2-6电容式差压变送器：检测部件和转换放大电路组成，检测部件把输入差压线性地转换成两电容之差与两电容之和的比值2-7流量检测仪表：1容积式流量计2速度式流量计（节流式流量计与涡街流量计）2-8涡街流量计工作原理：在一定条件下被测流体的流量与漩涡出现的频率存在定量关系，只要测出涡街的频率即可求得流量3-1比例调节：比例增益越大，比例调节作用越强。
比例度与比例增益成反比。
优：调节及时，反应灵敏缺：不能完全消除余差3-2比例积分调节：积分时间越大，积分作用越弱。
优：积分消除静态偏差3-3比例微分调节：优：微分消除动态偏差，改善容量滞后缺：缺乏抗干扰能力3-4执行器：执行机构和调节机构（调节阀），执行器分为气动，电动，液动3-5气动执行器：结构简单，工作可靠，价格便宜，维护方便，防火防爆电动执行器：优：能源取用方便，信号传输速度快，缺：结构复杂，价格贵，用于防爆要求不高的场所3-6调节机构：直通双座阀（大压差，泄漏量大），直通单座阀（小压差，泄漏量小），三通阀，隔膜阀（耐腐蚀性强），角形阀（流通能力强），蝶阀等3-7流通能力C：定义为调节阀全开，阀前后压差为0.1MPa，流体重度为1g/cm3时每小时通过阀门的流体流量3-7调节阀流量特性：理想流量特性（取决于阀心形状）和工作流量特性，理想流量特性：直线流量特性，对数（等百分比）流量特性，快开流量特性3-8直线流量特性：小开度时流量的相对变化量大，灵敏度高，控制作用强，容易产生振荡，大开度时流量的相对变化量小，灵敏度低，控制作用弱，不宜用于负荷变化大的过程3-9对数流量特性：小开度工作时控制较平稳，大开度工作时控制灵敏有效，适用于负荷变化较大的过程3-10快开流量特性：小开度时就有较大的流量，灵敏度高，随着开度增大。
过程控制知识点总结
过程控制知识点总结第一篇：过程控制知识点总结绪论气动控制：仪表信号的传输标准：0.02-0.1Mpa 电动控制：DDZ-2信号的传输标准：0-10mADCDDZ-3信号的传输标准：4-20mADC 计算机控制:DCS、PLC（模拟量4-20mA、1-5V）FCS（标准协议）稳定性指标：衰减比（衰减率）准确性指标：残余偏差，最大动态偏差，超调量快速性指标：调节时间（振荡频率）第一章1、被控对象：即被控制的生产设备或装置被控变量－被控对象需控制的变量2、执行器：直接用于控制操纵变量变化。
执行器接收到控制器的输出信号，通过改变执行器节流件的流通面积来改变操纵变量。
常用的是控制阀。
3、控制器（调节器）：按一定控制规律进行运算，将结果输出至执行器。
4、测量变送器：用于检测被控量，并将检测到的信号转换为标准信号输出。
稳态：系统不受外来干扰，同时设定值保持不变，因而被调量也不会随时间变化，整个系统处于稳定平衡的工况动态：系统受外来干扰或设定值改变后，被控量随时间变化，系统处于未平衡状态。
过度过程：从一个稳态到达另一个稳态的过程。
过渡过程的形式：非周期过程（单调发散和单调衰减）；振荡过程（发散、等幅振荡、衰减振荡）评价控制系统的性能指标：稳定性、准确性、快速性稳定性：稳定性是指系统受到外来作用后，其动态过程的振荡倾向和系统恢复平衡的能力。
准确性：理想情况下，当过渡过程结束后，被控变量达到的稳态值（即平衡状态）应与设定值一致。
快速性：快速性是通过动态过程持续时间的长短来表征的。
多数工业过程的特性可分为下列四种类型：自衡的非振荡过程；无自衡的非振荡过程；有自衡的振荡过程具有反向特性的过程放大系数K对系统的影响：控制通道（放大系数越大，控制作用对扰动的补偿能力强，有利于克服扰动的影响，余差就越小）。
扰动通道（当扰动频繁出现且幅度较大时，放大系数大，被控变量的波动就会很大，使得最大偏差增大；）滞后时间τ对系统的影响：控制通道（滞后时间越大，控制质量越差）扰动通道（扰动通道中存在容量滞后，可使阶跃扰动的影响趋于缓和，对控制系统是有利的）工业过程动态特性的特点（1）对象的动态特性是不振荡的（2）对象动态特性有迟延。
过程控制系统简答题复习重点
过程控制系统简答题复习重点名词解释：衰减比答：衰减比n 定义为：衰减比是衡量系统过渡过程稳定性的一个动态指标。
为保证系统足够的稳定程度，一般取衰减比为4:1～10:1。
B1,B2为前两个峰顶与稳定值的差值。
其中4 ：1 常作为评价过程动态性能指标的一个理想指标。
2、自衡过程答：当扰动发生后，无须外加任何控制作用，过程能够自发地趋于新的平衡状态的性质称为自衡性。
称该类被控过程为自衡过程。
3、分布式控制系统答：分布式控制系统DCS ，又称为集散控制系统，一种操作显示集中、控制功能分散、采用分级分层体系结构、局部网络通信的计算机综合控制系统。
DCS 的设计思想是“控制分散、管理集中”4、串级控制系统将两个控制器串联在一起工作、各自完成不同任务的系统结构，就称为串级控制结构。
主控制器的输出作为副控制器的设定值，再用控制器的输出去操纵调节阀，从而对主被控变量具有更好的控制效果。
流量：单位时间内流过工艺管道某截面的流体数量称为瞬时流量，而把某一段时间内流过工艺管道某截面的流体总量称为累计流量。
简答题：1.简述串级控制系统的设计原则。
答：（1）副回路的选择必须包括主要扰动，而且应包括尽可能多的扰动；（2）主、副对象的时间常数应匹配；（3）应考虑工艺上的合理性和实现的可能性；（4）要注意生产上的经济性。
2.电气阀门定位器有哪些作用答：①改善阀的静态特性②改善阀的动态特性③改变阀的流量特性④用于分程控制⑤用于阀门的反向动作3. 简单控制系统由哪几部分组成？各部分的作用是什么？答：简单控制系统由一个被控对象，一个检测元件和变送器，一个调节阀和一个调节器组成。
检测元件和变送器用于检测被控变量，并将检测到的信号转换为标准信号，输出到控制器。
控制器用于将检测变送器的输出信号与设定值进行比较，得出偏差，并把偏差信号按一定的控制规律运算，运算结果输出到执行器。
执行器是控制系统回路中的最终元件，直接用于改变操纵量，以克服干扰，达到控制的目的。

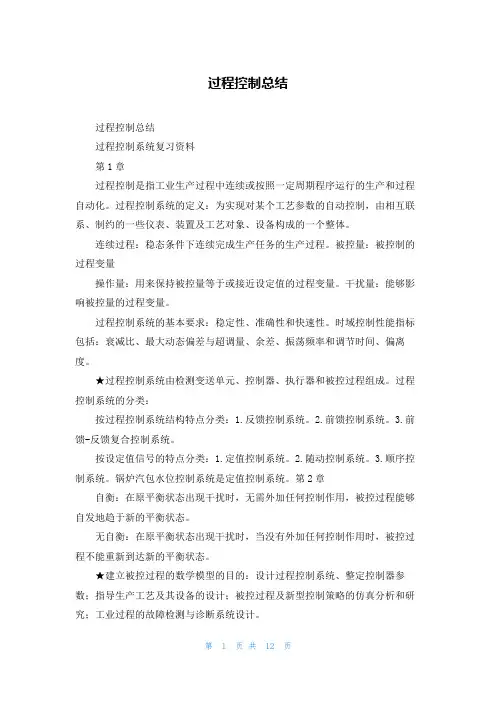

过程控制总结
过程控制总结过程控制总结过程控制系统复习资料第1章过程控制是指工业生产过程中连续或按照一定周期程序运行的生产和过程自动化。
过程控制系统的定义：为实现对某个工艺参数的自动控制，由相互联系、制约的一些仪表、装置及工艺对象、设备构成的一个整体。
连续过程：稳态条件下连续完成生产任务的生产过程。
被控量：被控制的过程变量操作量：用来保持被控量等于或接近设定值的过程变量。
干扰量：能够影响被控量的过程变量。
过程控制系统的基本要求：稳定性、准确性和快速性。
时域控制性能指标包括：衰减比、最大动态偏差与超调量、余差、振荡频率和调节时间、偏离度。
★过程控制系统由检测变送单元、控制器、执行器和被控过程组成。
过程控制系统的分类：按过程控制系统结构特点分类：1.反馈控制系统。
2.前馈控制系统。
3.前馈-反馈复合控制系统。
按设定值信号的特点分类：1.定值控制系统。
2.随动控制系统。
3.顺序控制系统。
锅炉汽包水位控制系统是定值控制系统。
第2章自衡：在原平衡状态出现干扰时，无需外加任何控制作用，被控过程能够自发地趋于新的平衡状态。
无自衡：在原平衡状态出现干扰时，当没有外加任何控制作用时，被控过程不能重新到达新的平衡状态。
★建立被控过程的数学模型的目的：设计过程控制系统、整定控制器参数；指导生产工艺及其设备的设计；被控过程及新型控制策略的仿真分析和研究；工业过程的故障检测与诊断系统设计。
★数学模型的基本要求：简单、能正确可靠地反映过程输入和输出之间的动态关系。
过程建模的基本方法：解析法，实验辨识法，混合法解析法：根据被控过程的内在机理，运用已知的静态和动态物料平衡、能量平衡等关系，用数学推理的方法求取被控过程的数学模型。
实验辨识法：根据过程输入、输出的实验测试数据，通过过程辨识和参数估计得出数学模型。
混合法：将机理演绎法和实验辨识法相结合来建立过程的数学模型。
★解析法建模的一般步骤：1.明确过程的输入变量、输出变量和中间变量。
2.根据建模对象和模型使用目的做出合理假设。
过程控制复习知识点
第一章1.过程控制系统的组成调节器、调节阀、被控过程、检测变送2.过程控制系统的分类1）按系统的结构特点分类反馈控制系统、前馈控制系统、前馈—反馈控制系统2)按给定值信号的特点分类定值控制系统、随动控制系统、程序控制系统3.过程控制系统的质量指标系统是衰减震荡的过程、衰减比和衰减率、余差、调节时间，峰值时间第二章1.数学模型的建立方法解析法：根据过程的内在机理，通过静态与动态物料平衡关系，建立数学模型的方法自衡过程和无自衡过程。
2.实验法a.阶跃响应法，试验时需要注意的问题1)试验测定前，被控过程应处于相对稳定的工作状态2)输入阶跃信号的幅值不能过大，也不能过小3)分别输入正负阶跃信号，并测取其响应曲线作对比4)在相同的条件下重复测试几次b.矩形响应法3.混合法第三章1.变送器的类型和特点差压变送器、温度变送器、流量变送器、液位变送器温度变送器的分类是直流毫伏变送器、热电隅温度变送器（热电效应）、热电阻温度变送器温度变送器的特点：（1）采用低漂移，高增益的运算放大器作为主要放大器，具有线路简单和良好的可靠性，稳定性及各项技术性能。
（2）在配热电隅和热电阻的变送器中采用线性化电路，使其输出电流I与被测温度呈线性关系，测量精度高（3）线路中采用了安全火花防暴技术措施，可用于易燃易爆场合（4）采用DC24V集中供电，实现了二线制接线方式液位变送器迁移的原因：差压变送器安装位置与容器液相取压点不在同一个平面上。
2.仪表的选择1)量程的选择2）仪表等级的选择3.仪表的应用1）零点的调整：将变压器的测量起始点由零点迁移到某一点正值或负值2)量程的调整的目的：使变压器输出的信号的上限值Ymax与输入测量信号上限值Ymax相对应。
意义：工程应用中变送器进行零点迁移与量程调整可以提高其灵敏度。
第四章1.理解调节器在控制系统的工作原理2.调节器的分类1）按使用的能源：气动调节器和电动调节器2）按结构形式来分：基地式调节器、单元组合调节器、组装式调节器3）按信号类型：模拟调节器和数字式调节器3.调节器作用方式的选择4.调节规律对控制系统的影响PID调节器参数对系统的影响1）比例度是反映比例控制作用强弱的一个参数。
过程控制复习重点
过控复习重点第一章1.过控的定义：过程控制通常是指石油、化工、电力、冶金、轻工、纺织、建材、原子能等工业部门生产过程的自动化。
2.过程控制的特点：①连续生产过程的自动化②过程控制系统由过程检测、控制仪表组成③被控过程是多种多样的、非电量的④过程控制的控制工程多属慢过程、而且多半为参量控制⑤过程控制方案十分丰富⑥定值控制是过程控制的一种常用形式3.过程控制系统的组成：测量元件、变送器、调节器、调节阀（过程检测控制仪表）和被控对象4.过程控制的分类：按过程控制系统的结构特点分①反馈控制系统②前馈控制系统③前馈—反馈控制系统 按给定值信号的特点分①定值控制系统②程序控制系统③随动控制系统5.过程控制的任务在了解、熟悉、掌握生产工艺流程与生产过程静态和动态特性的基础上，根据工艺要求，应用控制理论、现代控制技术，分析、设计、整定过程控制系统。
第二章1.过程的数学建模:是设计过程控制系统，确定方控制案、分析质量指标、整定调节器参数等等的重要依据。
2.建模的目的：①设计过程控制系统和整定调节器参数②指导设计生产工艺设备③进行仿真实验研究④培训运行操作人员3.被控过程输入量与输出量之间的信号联系称为过程通道4.控制作用与被控量之间的信号联系称为控制通道5.建模的方法：①机理分析法建模②实验法建模③最小二乘法建模6.自衡建模（1）单容过程：单容过程是指只有一个贮蓄容量的又具有自平衡能力的过程。
传递函数：1)(000+=s T K s W（2）多容过程：在工业生产过程中，被控过程往往由多个容积和阻力构成的过程称为多容过程传递函数：)1)(1()(2100++=s T s T K s W 7.非自衡过程建模（1）单容过程：传递函数：s T s W a 1)(0=(2) 多容过程：传递函数：)1(1)(0+=Ts S T S W a8.最小二乘法的基本原理：出发点是在获得过程或系统的输入、输出数据后，希望求得最佳的参数值，以使系统方程在最小方差意义上与输入、输出数据相拟合，采用实际观察值替代模型的输出从上式所示的一类模型中找出过程参数向量的估计值，能使模型误差尽可能小的模型。
过程控制知识点整理
第一章1、自动化仪表：是实现工业生产过程自动化的重要工具，它被广泛地应用于石油、化工等各工业部门。
在自动控制系统中，自动化仪表将被控变量转换成电信号或气压信号后，除了送至显示仪表进行指示和记录外，还需送到控制仪表进行自动控制，从而实现生产过程的自动化，使被控变量达到预期的要求。
2、过程控制仪表包括：检测仪表、调节仪表（也叫控制器）、执行器，以及可编程调节器等各种新型控制仪表及装置。
3、过程控制系统的主要任务是：对生产过程中的重要参数（温度、压力、流量、物位、成分、湿度等）进行控制，使其保持恒定或按一定规律变化。
4、标准信号制度：国际电工委员会规定：过程控制系统的模拟标准信号为直流电流4-20mA ，直流电压1-5V 。
我国DDZ 型仪表采用的标准信号：DDZ- Ⅰ型和DDZ- Ⅱ型仪表：0-10mA 。
DDZ- Ⅲ型仪表：4-20mA 。
5、我国的DDZ 型仪表采用的是直流电流信号作为标准信号。
6、采用电流信号的优点：电流不受传输线及负载电阻变化的影响，适于远距离传输。
动单元组合仪表很多是采用力平衡原理构成，使用电流信号可直接与磁场作用产生正比于信号的机械力。
对于要求电压输入的受信仪表和元件，只要在回路中串联电阻便可得到电压信号。
7、采用直流信号的优点：a.直流信号传输过程中易于和交流感应干扰相区别，且不存在移相问题；b.直流信号不受传输线中电感、电容和负载性质的限制。
8、热电偶是以热电效应为原理的测温元件，能将温度信号转换成电势信号（mV ）。
特点：结构简单、测温准确可靠、信号便于远传。
一般用于测量500～1600℃之间的温度。
9、热电偶的测温原理：将两种不同的导体或半导体连接成闭合回路，若两个连接点温度不同，回路中会产生电势。
此电势称为热电势，并产生电流。
10、对于确定的热电偶，热电势只与热端和冷端温度有关。
11、热电偶的基本定律:均质导体定律、中间导体定律、中间温度定律。
12、热电阻：对于500℃以下的中、低温，热电偶输出的热电势很小，容易受到干扰而测不准。
过程控制工程知识点复习
过程控制工程知识点复习过程控制工程知识点复习一.过程控制系统及其分类1.过程控制理论是以频率法和根轨迹法为主体的经典控制理论，主要解决单输入单输出的定值控制系统的分析和综合问题。
2.过程控制有三种图表示分别是系统框图控制流程图工艺流程图我们应当学会识别。
控制流程图系统框图工艺流程图3.过程控制系统的分类按结构特点分为反馈控制系统（闭环）前馈控制系统（开环）前馈-反馈控制系统（复合控制系统）复合控制系统按信号特点分定值控制系统（给出给定值）程序控制系统（按一定规律变化如空调温度随时间变化定值变化11：00给25°c 12：00给28°c）随动控制系统（如比值控制）二.过程建模被控过程是指正在运行的多种被控制的生产工艺设备，如锅炉，精馏塔，化学反应器等等，被控过程的数学模型（动态特性）是指过程在各输入量（控制量与扰动）作用下相应输出量变化函数关系的数学表达式。
过程的数学模型有两种1.非参数模型，如阶跃响应曲线脉冲响应曲线频率特性曲线是用曲线表示的2.参数模型，如微分方程传递函数脉冲响应函数状态方程差分方程是用数学方程式表示的。
机理法建模机理法建模又称为数学分析法建模或理论建模。
自平衡能力：即过程在输入量的作用下其平衡状态被破坏后无需人或仪器的干预，依靠过程自身能力逐渐恢复达到另一新的平衡状态试验法建模试验法建模是在实际的生产过程中，根据过程输入，输出实验数据，通过过程辨识与参数估计的方法建立被控过程的数学模型。
特点是不需要深入了解过程机理但必须设计合理实验。
三.过程测量及变送测量误差测量误差是指测量结果与被测量的真值之差，测量误差反应了测量结果的可靠度。
绝对误差：绝对误差是指仪表指示值与被测变量的真值之差，在工程上，通常把高一等级精度的标准仪器测得的值作为真值（实际值）此时的绝对误差是指用标准仪表（高精度）与测量仪表（低精度）同时测量同一值是，所得两个结果之差。
相对误差：相对误差是指绝对误差与被测量的真值之比的百分数，它比绝对误差更具有说明测量结果的精度。
过程控制工程——复习课
4 一种前馈控制只能控制一种干扰
知识点19：前馈控制系统结构FS GffMff源自Gff θ FΣ2
TC Mff θ
1
Sp.
F
θ
2
θ
1
Gff
Mff
Σ
FS FC
TC
θ1i
F
θ
2
θ
1
例题： 有时前馈-反馈控制系统从其系统结构 上看与串级控制系统十分相似. 请问如何区分 它们? 试分析所示的两个系统各属于什么系统? 说明其理由。
Σ
IF FT
例题：画出系统的结构图，控制 器正反作用
IS
LT IL
I0=IL-IF+IS
I0 FC
Σ
IF FT
Ir
控制器
-
控制阀
流量对象
F
液位对象
L
IF
I0
变送器
加法器
IS
IL
变送器
知识点18：与反馈控制比较，前馈控制的
特点
1 前馈控制克服反馈控制及时 2 前馈控制属于“开环”控制系统
3 前馈控制使用的是视对象特性而定的“专用” 控制器
例题：苯、甲苯二元系统的精馏控制系统。易 挥发组分的浓度为质量指标，温度和压力与浓 度有函数关系，
浓度 f (温度, 压力)
则应选择选择什么变量为被控变量？ 如果浓度不宜测量，应选择选择什么变量为被 控变量？同时需要满足什么条件？
知识点3：干扰通道与控制通道特性 对控制质量的影响
例题3
正、反作用的选择。
主副控制器的正反作用的确定顺序应遵循先副后 主的原则。
例题：对于图示的加热器串级控 制系统。
过程控制系统 复习总结!讲解
过程控制系统知识点总结）一、概论1、过程控制概念：五大参数。
过程控制的定义：工业中的过程控制是指以温度、压力、流量、液位和成分等工艺参数作为被控变量的自动控制。
2、简单控制系统框图。
控制仪表的定义：接收检测仪表的测量信号，控制生产过程正常进行的仪表。
主要包括：控制器、变送器、运算器、执行器等，以及新型控制仪表及装置。
控制仪表的作用：对检测仪表的信号进行运算、处理，发出控制信号，对生产过程进行控制。
3、能将控制流程图（工程图、工程设计图册）转化成控制系统框图。
4、DDZ -Ⅲ型仪表的电压信号制，电流信号制。
QDZ-Ⅲ型仪表的信号制。
它们之间联用要采用电气转换器。
5、电信号的传输方式，各自特点。
电压传输特点：1). 某台仪表故障时基本不影响其它仪表； 2). 有公共接地点；3). 传输过程有电压损耗，故电压信号不适宜远传。
电流信号的特点：1).某台仪表出故障时，影响其他仪表；2).无公共地点。
若要实现仪表各自的接地点,则应在仪表输入、输出端采取直流隔离措施。
6、变送器有四线制和二线制之分。
区别。
1、四线制：电源与信号分别传送，对电流信号的零点及元件的功耗无严格要求。
2、两线制：节省电缆及安装费用，有利于防爆。
活零点，两条线既是信号线又是电源线。
7、本安防爆系统的2个条件。
1、在危险场所使用本质安全型防爆仪表。
2、在控制室仪表与危险场所仪表之间设置安全栅，以限制流入危险场所的能量。
第一个字母：参数类型 T ——温度（Temperature ） P ——压力（Pressure ） L ——物位（Level ） F ——流量（Flow ） W ——重量（Weight ） 第二个字母：功能符号 T ——变送器（transmitter ） C ——控制器（Controller ） I ——指示器（Indicator ） R ——记录仪（Recorder ） A ——报警器（Alarm ）加热炉8、安全栅的作用、种类。
过程控制必考点,期末复习必备
过程控制必考点,期末复习必备17．什么是串级控制系统？它有什么特点？什么情况下采⽤串级控制？答：串级控制系统是由其结构上的特征⾯得出的。
它是由主、副两个控制器串接⼯作的，主控制器的输出作为副控制器的给定值，副控制器的输出操纵控制阀，以实现对主变量的定值控制。
它的特点有：①能迅速克服进⼊副回路的⼲扰。
②能改善被控对象的特征，提⾼了系统克服⼲扰的能⼒。
③主回路对副对象具有“鲁棒性”，提⾼了系统的控制精度。
串级控制系统主要就⽤于：对象的滞后和时间常数很⼤，⼲扰作⽤强⾯频繁，负荷变化⼤，对控制质量要求较⾼的场合。
18．串级控制系统中⼼副回路和主回路各起什么作⽤？为什么？答：在系统结构上，串级控制系统是由两个串联⼯作的控制器构成的双闭环控制系统。
⼀个闭环系统在⾥⾯，称为副环或副回路，在控制系统中起“粗调”的作⽤；⼀个闭环在外⾯，称为主环或主回路，⽤来完成“细调”的任务，以保证被控变量满⾜⼯艺要求。
由于串级控制系统由两套检测变送器、两个调节阀、两个被控对象和⼀个调节阀组成，其中两个调节阀器串联起来⼯作，前⼀个调节器的输出作为后⼀个调节器的给定值，后⼀个调节器的输出才送给调节阀。
因此⼀个是粗调，⼀个是细调。
1.串级控制系统的主要特点及其应⽤场合①能迅速克服进⼊副回路的⼲扰②能改善被控对象的特性，提⾼系统克服⼲扰的能⼒③主回路对副对象具有“鲁棒性”，提⾼了系统的控制精度“鲁棒性”⼜称“强壮性”，系统的控制品质对对象变化越不敏感，则称该系统的“鲁棒性”越好。
凡可利⽤上述特点之⼀来提⾼系统的控制品质的场合，都可以采⽤串级控制系统，在被控对象的容量滞后⼤、⼲扰强、要求⾼的场合，采⽤串级控制可以获得明显的效果。
2.简述串级控制系统的设计原则。
答：（1）副回路的选择必须包括主要扰动，⽽且应包括尽可能多的扰动；（2）主、副对象的时间常数应匹配；（3）应考虑⼯艺上的合理性和实现的可能性；（4）要注意⽣产上的经济性。
3、什么是串级控制系统? 试画出其典型⽅框图。
过程控制系统考试要点
第一章1. 过程控制的特点：系统由被控过程与系列化生产的自动化仪表组成；被控过程复杂多样，通用控制系统难以设计；控制方案丰富多彩，控制要求越来越高；控制过程大多属于慢变过程与参量控制；定制控制是过程控制的主要形式。
2. 过程控制系统主要由被控过程和自动化仪表两部分组成,其中自动化仪表负责对被控过程的工艺参数进行自动测量、自动监视和自动控制等。
3. 分类——按结构不同：反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同：定值控制系统、随动控制系统、顺序控制系统；4. 单项时域性能指标：（1）衰减比：两个相邻的同向波峰值之比（4:1--10:1 ）衰减率：一个周期后波动幅值衰减的程度（0.75 —0.9）；（2）超调量：最大动态偏差占被控量稳定值的百分比二阶系统：Q —_1 xioo %（3 ）余差：过渡过程结束后，设定值与被控参数稳定值之差，静态指标，一般要求余差不超过预定值或为零。
5. 单元组合式仪表的统一规定：模拟直流电流信号4-20mA DC,模拟直流电压信号1-5V DC.6. 误差积分指标存在的缺点是不能保证控制系统具有合适的衰减率。
通常先确定衰减率，然后再考虑使某种误差积分最小。
第二章1. 温度仪表的选用原则：精度符合误差要求；操作方便、运行可靠、经济合理、统一品种与规格；量程略大于实测范围（90%；高温-热电偶，低温-热电阻；保护套管的耐压等级不低于所在管线或设备的耐压等级。
2. 热电偶冷端温度补偿：为了消除冷端温度t o不为零或变化时对测量精度的影响。
查表校正法（t o=o）和电桥补偿法（t 0随环境温度变化）。
3. 电桥补偿法原理：利用电桥中某桥臂电阻因环境温度变化而产生的附加电压来补偿热电偶冷端温度变化而引起的热电动势的变化。
5.简述热电阴的测温原理。
答：绝大弄数金屆的电阴伉随温度的升窩血增加.护导休的电阴则髓温似的升高而减少=热电阻就尼畢于这亍电阴值与温度呈一定的函数黄系的特性制威感温元件，川来测虽温4. DDZH H型温度变送器工作原理：热电偶的热电势V与调零调量程回路的信号V z和非线性反馈回路的信号V进行综合后，输入放大单元进行处理，变送器输出为4〜2OmAD（或I〜5VDC标准统一信号。
过程控制复习重点
过程控制复习重点第1章1 控制系统的组成和各环节的功能；2 什么是定值控制系统？什么是随动控制系统？3 控制系统的性能指标分为哪几类？各种指标如何定义？4 画流程图和系统框图的基本方法，了解教学中常用图形符号和标注字符的含义。
第2章1 什么是过程对象的动态模型？2 单容和多容水槽的机理建模方法；3 一阶惯性加纯延迟环节参数实验法求取的阶跃法和“两点法”公式的应用；4 什么是自平衡过程，什么是无自平衡能力过程？5 一阶惯性加纯延迟的自衡和无自衡过程的典型传递函数，说明其参数大小与动态特性有何关系？第3章1 比例、积分、微分控制规律的定义及特点是什么？对控制品质有何影响？对阶跃输入的响应是怎样的？2 比例度、积分时间、微分时间与控制作用强弱的关系如何？3 什么是积分饱和？有哪些避免的方法？第4章1 简单控制系统的构成和传递函数描述；2 过程特性（包括干扰通道特性和控制通道特性）对控制质量的影响，熟悉简单控制系统控制参数选择的一般性原则；3 单回路负反馈系统的闭环传递函数的求取[Y(S)/R(S) Y(S)/F(S)]及余差的求取；4 了解测量变送环节的滞后补偿和时间常数消除措施；5 调节阀理想流量特性分为哪几类？定义是什么？6 调节阀流量特性的选择原则是什么？什么是可调比？7 控制器控制规律的选择原则，掌握调节器正反作用的选择方法；8 常见PID参数整定（临界比例度法/衰减曲线法）的整定方法的基本过程。
第5章1 串级控制系统的特点，副回路设计的原则和应用；2 绘制串级系统的框图和流程图，分析工作过程，选择调节器正反作用和阀开闭方式；3 比值控制系统的结构流程图和框图，不同结构的控制特点（单闭环/双闭环）；4 仪表的比值系数的计算方法（有/无开方器），乘法器输入电流与比值系数的关系；5 了解比值控制系统的动态补偿方法；6 均匀控制的特点，控制规律选择的原则；7 分程控制系统的类型、作用、结构流程图和框图，直线/对数阀分程点的计算，选择调节器正反作用和阀开闭方式；8 选择控制系统的种类、作用，流程图/框图形式，用高选器/低选器的选择的方法；9 前馈控制/反馈控制的特点比较；10 绘制前馈-反馈控制系统的框图、流程图，确定前馈调节器的传递函数（根据不同的结构），选择调节阀的开闭方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程控制系统考试知识点复习和总结
终极版
第五章复杂控制系统（串级、比值、均匀、分程、选择、前馈、双重控制）
串级控制系统
定义：采用不止一个控制器，而且控制器间相串接，一个控制器的输出作为另一个控制器的设定值的系统。
调节过程：
当燃料气压力或流量波动时，加热炉出口温度还没有变化，因此，主控制器输出不变，燃料气流量控制器因扰动的影响，使燃料气流量测量值变化，按定值控制系统的调节过程，副控制器改变控制阀开度，使燃料气流量稳定。
与此同时，燃料气流量的变化也影响加热炉出口温度，使主控制器输出，即副控制器的设定变化，副控制器的设定和测量的同时变化，进一步加速了控制系统克服扰动的调节过程，使主被控变量回复到设定值。
当加热炉出口温度和燃料气流量同时变化时，主控制器经过主环及时调节副控制器的设定，使燃料气流量变化保持炉温恒定，而副控制器一方面接受主控制器的输出信号，同时，根据燃料气流量测量值的变化进行调节，使燃料气流量跟踪设定值变
化，使燃料气流量能根据加热炉出口温度及时调整，最终使加热炉出口温度迅速回复到设定值。
特点：
能迅速克服进入副回路扰动的影响
串级控制系统由于副回路的存在，改进了对象特性，提高了工作频率
串级控制系统的自适应能力
设计：
⑴主、副回路
副回路应尽量包含生产过程中主要的、变化剧烈、频繁和幅度大的扰动，并力求包含尽可能多的扰动。
设计副回路应注意工艺上的合理性；应考虑经济性；注意主、副对象时间常数的匹配
⑵串级控制系统中主、副控制器控制规律
主控制器起定值控制作用，副控制器对主控制器输出起随动控制作用，而对扰动作用起定值控制作用。
主被控变量要求无余差，副被控变量却允许在一定范围内变动。
主控制器可采用比例、积分两作用或比例、积分、微分三作用控制规律，副控制器单比例作用或比例积分作用控制规律。
⑶主、副控制器正、反作用的选择
先依据控制阀的气开、气关形式，副对象的放大倍数,决定副控制器正反作用方式,即必须使的Kc2KvKp2Km2乘积为正值，其中Km2一般总是正值。
主控制器的正、反作用主要取决于主对象的放大倍数，至于控制阀的气开、气关形式不影响主控制器正、反作用的选择，因为控制阀已包含在副回路内。
应使Kc1Kp1Km1的乘积为正值,一般Km1总是正值,因此主控制器的正、反作用选择应使Kc1Kp1为正值。
图5-4所示加热炉出口温度和炉膛温度串级控制系统中控制器正反
作用的选择步骤如下：
控制阀：从安全角度考虑，选择气开型控制阀，Kv>0；
副被控对象：燃料油流量增加，炉膛温度升高，因此，Kp2>0；副控制器：为保证负反馈，应满足：Kc2KvKp2Km2>0。
因
Km2>0；应选Kc2>0。
即选用反作用控制器；
主被控对象：当炉膛温度升高时，出口温度升高，因此，Kp1>0；
应选Kc1>0。
即选用反作用控制器。
调节过程：当扰动或负荷变化使炉膛温度升高时，因副控制器是反作用，因此，控制器输出减小，控制阀是气开型，因此，控制阀开度减小，燃料量减小，使炉膛温度下降；同时，炉膛温度升高，使出口温度升高，经过反作用的主控制器，使副控制器的设定降低，经过副控制回路的调节，减小燃料量，减低炉膛温度，进而降低出口温度，以保持出口温度恒定。
图5-5所示夹套反应釜进行放热反应，串级控制系统控制器正反作
用的选择步骤如下：
控制阀：从安全角度考虑，选择气关型控制阀，Kv<0；
副被控对象：冷却水流量增加，夹套温度下降，因此，Kp2<0；副控制器：为保证负反馈，应满足：Kc2KvKp2Km2>0。
因
Km2>0；应选Kc2>0。
即选用反作用控制器；
主被控对象：当夹套温度升高时，反应釜温度升高，因此，
Kp1>0；
应选Kc1>0。
即选用反作用控制器。
参数的整定：（逐步逼近法；两步法；一步法）
变型：
采用常规仪表时，为减少仪表投资，采用加法器等运算单元来实现串级控制系统，以节省控制器的投资。
采用阀门定位器，引入串级控制系统，这时副控制器参数一般不调整。
某大型氨厂引入驰放气作为辅助冲量的一段转化炉出口温度与燃料量串级控制系统。
比值控制系统
定义：凡是用来实现两个或两个以上的物料按一定比例关系控制以达到某种控制目的的控制系统。
关系式：主动量F1，从动量F2，比值K=F2/F1。
分类：单闭环比值控制系统、双闭环比值控制系统和变比值控制系统
单闭环比值控制系统双闭环比值控制系统
变比值控制系统：变比值控制系统的比值是变化的，比值由另一个控制器设定。
