手弧焊时焊条要做三个方向的运动:朝熔池方向逐渐送进;沿焊接方向逐渐移动:必要时作有规则的横向摆动。

1)焊条朝熔池方向逐渐送进,这是为了以维持所要求的电弧长度。

因此,焊条的送进速度应等于焊条的熔化速度,如果送进速度比熔化速度慢,则电弧被逐渐拉长,严重时形成断弧现象;反之,如果焊条送进速度太快,则弧长迅速缩短,最后导致焊条弓弩手焊件接触短路,电弧熄灭。

2)焊条沿焊接方向的移动速度,即手弧焊的焊接速度。

太快时,电弧来不及熔化中够的焊条和母材,造成焊缝断面太小以及容易形成末焊透等缺陷;太慢时,熔化金属堆积过多,加大了焊缝断面,并且使焊件加热温度过高,薄件则容易烧穿。

3)焊条作横向摆动是为了获得一定宽度的焊缝,特别是当焊件开坡口时,由于焊口较宽,常采用摆动焊条使两侧金属能够焊透。

手弧焊常用的运条方法示意图:(1)直线形运条法焊接时焊条不作横向摆动,沿焊接方向作直线运动,常用于开I形坡口的对接平焊、多层焊的第一层焊道或多层多道焊。

(2)直线往复运条法焊接时焊条末端沿焊缝的纵向作来凹直线形摆动,特点是焊接速度快、焊缝窄、散热快,适一薄板和接头间隙较大的多层焊的第一层焊道。

(3)锯齿形运条法焊接时焊条未端作锯齿形连续摆动及向前移动,并在两边稍停片刻,摆动焊条是为了控制熔化金属的流动和得到必要的焊缝宽度,特点是操作容易掌握,各种焊接位置基本上均可采用。

(4)月牙形运条法焊接时焊条末端沿着焊接方向作朋牙形的左、右摆动,特点是金属熔化良好,有较长的保温时间,气体容易析出,熔渣易上浮,焊缝质量较高。

(5)三角形运法焊接时焊条末端分别作连续的斜三角或正三角形运动,并向前移动。

斜三角形运条法适于焊接平、仰位置的T形接头焊缝和有坡口的横焊缝,特点是能够借焊条的摆动来控制熔化金属、焊缝成形良好。

焊接常用的运条方法(一)

焊接常用的运条方法(一)

焊接常用的运条方法(一)焊接常用的运条1. 简介运条,也称为焊接条,是在焊接过程中用于加强焊接接头的材料。

它能够提供强度、稳定性和连接性,同时还可以增加焊缝的密封性和美观性。

本文将介绍一些常用的焊接运条及其使用方法。

2. 常见材料在焊接过程中,常用的运条主要包括以下几种材料:•钢材运条:钢材运条具有良好的强度和耐腐蚀性能,适用于大多数焊接项目。

•铝材运条:铝材运条重量轻、导热性好,在焊接铝合金时常用。

•铜材运条:铜材运条具有良好的导电性和导热性,适用于焊接电子元器件和导线等项目。

•镍材运条:镍材运条具有高温强度和耐腐蚀性,适用于高温焊接。

3. 使用方法3.1 准备工作在使用运条前,需要进行一些准备工作:1.选择适合的运条材料:根据焊接项目的要求选择合适的材料,确保其具有足够的强度和耐腐蚀性能。

2.准备焊接接头:清理接头表面的油污、氧化物等杂质,保证焊接接头的干净。

3.调整焊接参数:根据所使用的运条和焊接材料,调整焊接机的电流、电压等参数。

3.2 运条使用使用运条的方法有多种,以下是常见的几种使用方法:•插片法:将运条整片插入到焊缝中,并将焊条与接头相邻部位进行焊接。

•搭接法:将两片运条搭接在一起,形成搭接焊缝,然后进行焊接。

•填充法:切割运条成为合适的形状,填充到焊缝中,然后进行焊接。

3.3 焊接注意事项在使用运条进行焊接时,需要注意以下几点:1.保持稳定的焊接速度:焊接速度过快或过慢都会影响焊接质量,应注意保持稳定的焊接速度。

2.控制焊接温度:过高的焊接温度会导致过度烧焦或熔化,过低的焊接温度则无法保证焊缝的牢固性,因此需要控制好焊接温度。

3.注意焊接位置:不同的焊接位置需要采用不同的焊接方法,要根据实际情况选择合适的焊接方法。

4.注意安全防护:在焊接过程中,应根据焊接项目的要求佩戴好护目镜、防护手套等安全装备。

4. 总结通过使用焊接运条,可以有效地加强焊接接头,提高焊缝的强度和稳定性。

本文介绍了一些常见的焊接运条及其使用方法,希望能对读者在焊接过程中有所帮助。

电焊技术基本手法图

电焊技术基本手法图

手弧焊是用手工操作的焊接方法,因此焊缝的质量在很大程度上决定于焊工的操作技术。

手弧焊时焊条要做三个方向的运动: 朝熔池方向逐渐送进;沿焊接 方向逐渐移动:必要时作有规则的横向摆动。

1) 焊条朝熔池方向逐渐送进,这是为了以维持所要求的电弧长度。

因此, 焊条的送进速度应等于焊条的熔化速度, 如果送进速度比熔化速度慢,则电弧被 逐渐拉长,严重时形成断弧现象;反之,如果焊条送进速度太快,则弧长迅速缩 短,最后导致焊条弓弩手焊件接触短路,电弧熄灭。

2) 焊条沿焊接方向的移动速度,即手弧焊的焊接速度。

太快时,电弧来不 及熔化中够的焊条和母材,造成焊缝断面太小以及容易形成末焊透等缺陷;太慢 时,熔化金属堆积过多,加大了焊缝断面,并且使焊件加热温度过高,薄件则容易烧穿。

3) 焊条作横向摆动是为了获得一定宽度的焊缝,特别是当焊件开坡口时, 由于焊口较宽,常采用摆动焊条使两侧金属能够焊透。

手弧焊常用的运条方法示意图:图6-4町 直线往复运条法b ;诞皆醪运条法c )月牙騒运条迭0斟三角形运条祛 e )正三角形运条法f )圆BR 形运睾迭 -7L 7 L7 「7V^7 寸F- 」J -Ali lA J - L A(1)直线形运条法焊接时焊条不作横向摆动,沿焊接方向作直线运动,常用于开I形坡口的对接平焊、多层焊的第一层焊道或多层多道焊。

(2)直线往复运条法焊接时焊条末端沿焊缝的纵向作来凹直线形摆动,特点是焊接速度快、焊缝窄、散热快,适一薄板和接头间隙较大的多层焊的第一层焊道。

(3)锯齿形运条法焊接时焊条未端作锯齿形连续摆动及向前移动,并在两边稍停片刻,摆动焊条是为了控制熔化金属的流动和得到必要的焊缝宽度,特点是操作容易掌握,各种焊接位置基本上均可采用。

(4)月牙形运条法焊接时焊条末端沿着焊接方向作朋牙形的左、右摆动,特点是金属熔化良好,有较长的保温时间,气体容易析出,熔渣易上浮,焊缝质量较高。

(5)三角形运法焊接时焊条末端分别作连续的斜三角或正三角形运动,并向前移动。

焊接常用运条方法[业界优制]

焊接常用运条方法[业界优制]

扶风书屋
8
❖未被熔渣覆盖而显露的明亮清 澈的铁水部分就是我们常说的 “溶池形状”。
❖通过观察熔池形状,我们就能
判断焊接过程中温度的高低(焊
接电流的大小)、温度的分布
(电弧在焊缝中位置、停留时间、
焊条角度等),以便控制和调整
运条。
扶风书屋
9
❖ 焊接时,若发现熔渣与铁水距离很进或全部覆盖 了铁水,说明将要产生熔渣超前现象,如不及时 克服,将会产生夹渣缺陷。
扶风书屋
17
❖(2)直线往复运条法:这种运条方法焊接
时,焊条沿焊缝的纵向做来回摆动,特点
是焊接速度快,焊缝窄而低,散热快。适
用于薄板和接头间隙较大的多层焊的第一
层焊。
扶风书屋
18
❖(3)锯齿形运条法:这种运条方法焊接时,
焊条做锯齿形连续摆动及向前移动,并在两边稍
停片刻,摆动的目的是为了得到必要的焊缝宽度,
池中去的,这种保护不好的熔滴中有不少
气体。如果这些熔滴在施焊中得不到二次
熔化,其内部气体就会残留在焊道中形成
气孔。
扶风书屋
5
❖不开坡口的对接平焊,直线形运 条,短弧焊接。
❖起头焊接,在板端内(焊缝上) 10~15MM处引弧后,立即将电 弧移向焊缝起焊处(借助弧光找 到)。
❖拉长电弧预热1~2S,随即压低 电弧,采用直线运条法向前施焊。
扶风书屋
11
另一种间接方法是采用引弧板,即在焊 前装配一块金属板,从这块板上开始引弧, 焊后割掉(图2)。采用引弧板,不但保证了起 头处的焊缝质量,也能使焊接接头始端获得 正常尺寸的焊缝,常在焊接重要结构时应用。
(图2)
扶风书屋
12
3.运条
在正常焊接阶段,焊条一般有三个基 本的运动,即沿焊糸中心线向熔池送进, 沿焊接方向移动及焊条的摆动。

横焊运条手法和角度

横焊运条手法和角度

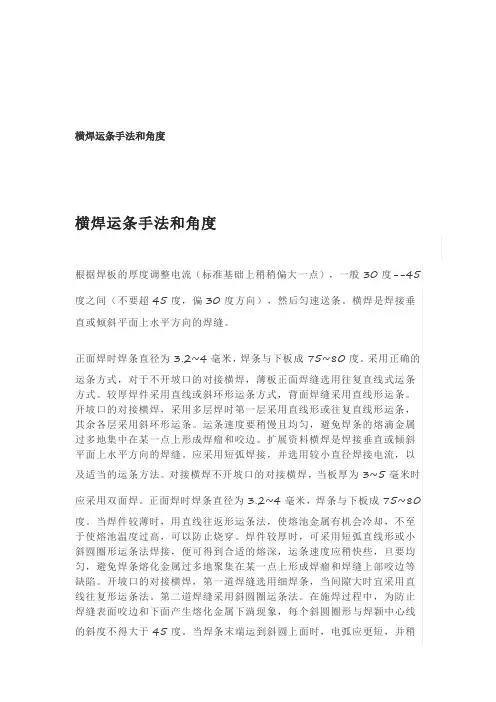

横焊运条手法和角度横焊运条手法和角度根据焊板的厚度调整电流(标准基础上稍稍偏大一点),一般30度--45度之间(不要超45度,偏30度方向),然后匀速送条。
