缓冲包装设计
§§６缓冲包装设计§6－1概述冲击和振动是包装件在流通过程中受到的两种主要负荷，为了减缓内装产品受到外界的冲击和振动，保护产品免受损坏而采取一定防护措施的包装，称为缓冲包装。
缓冲包装的结构形式有多种多样，最常见的是采用弹性材料作缓冲衬垫。
缓冲衬垫的结构形式，因内装产品的质量、形状和尺寸不同而不同，按承载面积通常分为全面缓冲和局部缓冲。
全面缓冲多使用泡沫塑料条、纸板碎粒，薄片或采用现场发泡材料，局部缓冲多采用角垫，侧垫等形式。
缓冲包装设计包括冲击防护设计和振动防护设计。
冲击防护的主要目的是缓和冲击。
以缓冲材料作为内装物和包装箱中间的介质，来吸收冲击能量，延长内装产品承受冲击脉冲作用的时间。
设计时，先根据先决条件，计算缓冲材料的尺寸、形状，选择缓冲材料的种类和缓冲方式。
振动防护的主要目的是调节包装件的固有频率。
选择恰当的阻尼材料，把包装系统对振动的传递率控制在预定的范围内，特别是要避免共振现象。
§6－2缓冲衬垫设计的基本方法一、衬垫结构尺寸设计设计缓冲衬垫的基本要求是在保护产品免遭破损的前提下，选择适当的材料，确定合理的结构形状和尺寸。
设计的基本参数，除产品的重量和尺寸外，还有代表流通环境的跌落高度H，代表产品强度的脆值G，代表材料性能的缓冲特性参数C。
正确应用缓冲材料的特性曲线对包装结构作系统的定量分析，是缓冲结构设计的基本方法。
1. 应用缓冲系统――最大应力（c～σm）曲线设计衬垫尺寸c～σm曲线是表示材料缓冲能力的一种基本曲线，通过静态压缩试验求得。
如图5-12所示为几种常用缓冲衬垫最大缓冲系数――最大应力曲线的实际测试结果。
由图可知：缓冲系数C随最大应力变化的规律是凹谷状，开口向上，谷底最低点的坐标是最小缓冲系数和所对应的最应力。
① 不同品质的材料，具有不同的缓冲能力； ② 同样品种的材料，密度不同，缓冲特性也不同。
例6-1：重为10kg 的产品，脆值为80g ，要保证从60 cm 的高处跌落而不破损，若用密度为0.031g/cm 3的聚氯乙烯塑料泡沫，（见P99图5-12图线10作衬垫，试计算衬垫所需尺寸。

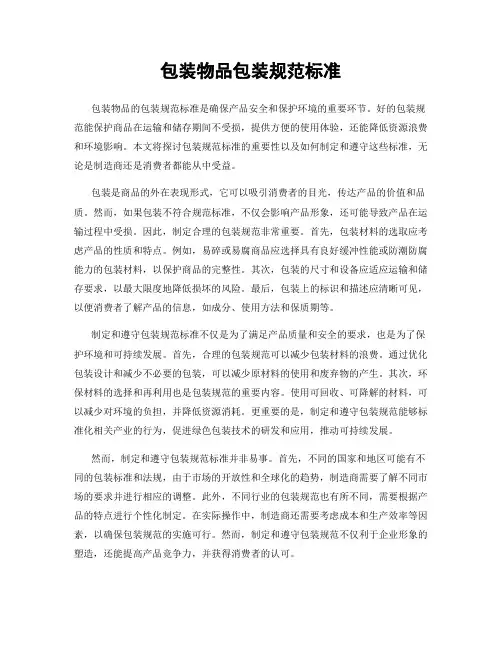

包装物品包装规范标准
