电源设计报告
可调直流稳压电源设计报告
可调直流稳压电源设计报告I. 设计目的本设计旨在实现一个可调直流稳压电源，能够提供多种输出电压和电流，同时还能稳定地保持输出电压在规定范围内。
II. 设计原理直流稳压电源的基本原理是将变压器输出的交流电转换为直流电，并使用电子元件如二极管、电容器、稳压管等实现对输出电压和电流的稳定。
在本设计中，我们采用如下电路结构实现直流稳压电源。
电路主要由变压器、整流桥、滤波电容、调节电路、稳压管和输出端口等组成。
（1）变压器：变压器主要将交流输入变换为需要的交流输出电压，通常变压器转换后的电压需要经过整流、滤波和稳压等多道处理才能成为稳定的直流电源输出。
因此，本设计中我们采用了含有两只二次线圈的变压器。
（2）整流桥：整流桥主要用来将变压器输出的交流电流转换成直流电流，这里我们采用了四个二极管构成的整流桥，如图所示，其中D1和D2对应于变压器中一只二次线圈所产生的正半交流电流，D3和D4则对应于产生的负半交流电流。
（3）滤波电容：滤波电容主要用来滤除多余的高频成分，以使直流电波尽可能平滑，保证输出电压的稳定性。
（4）调节电路：调节电路用来控制和调整稳压管的工作状态，以实现输出电压的稳定性和调节。
（5）稳压管：稳压管是关键元件之一，其主要作用是在电路中设置一个固定的工作电压，以保证输出电压在一定范围内稳定。
III. 设计过程(1) 变压器设计：根据我们的需求，我们需要将输入的220V交流电转变为24V 的交流电，在此基础上再进行转换为稳定的直流电源输出。
因此，我们需要采用一只含有两只二次线圈的变压器，并且将两只二次线圈采用串联方案，以实现较大的输出电压值。
最终选用的变压器型号为220V/24V/10W，其中10W为变压器最大输出功率。
(2) 整流桥设计：为了将变压器输出的24V交流电转换为直流电源，我们需要采用整流桥电路。
对于整流桥电路中的每个二极管来说，其承受的最大反向电压应该大于所采用变压器的输出电压。
在此基础上，我们选用的整流桥电路中的二极管容量为1N4001，其最大反向电压为50V。
直流稳压电源的设计实验报告
直流稳压电源的设计实验报告直流稳压电源的设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，它能够将交流电转换为稳定的直流电，并能够在负载变化时保持输出电压的稳定性。
本实验旨在设计并测试一台直流稳压电源，以验证其性能和稳定性。
一、设计原理：直流稳压电源的设计基于电压调节器的原理，其主要部分包括变压器、整流器、滤波器和稳压器。
变压器将交流电转换为所需电压的交流电，整流器将交流电转换为脉动的直流电，滤波器对直流电进行滤波以去除脉动，稳压器则通过反馈控制来保持输出电压的稳定性。
二、实验装置：本实验所使用的实验装置包括变压器、整流器、滤波器、稳压器、负载电阻、示波器等。
三、实验步骤：1. 连接实验装置：将变压器的输入端与交流电源相连，将变压器的输出端与整流器的输入端相连，再将整流器的输出端与滤波器的输入端相连，最后将滤波器的输出端与稳压器的输入端相连。
2. 设计稳压器：根据所需输出电压和电流，选择合适的稳压器电路，并进行元件的选取和计算。
3. 调整稳压器：根据设计的稳压器电路，进行电路连接和调整，确保输出电压的稳定性。
4. 连接负载电阻：将负载电阻与稳压器的输出端相连，以模拟实际负载情况。
5. 测试输出电压：使用示波器测量稳压器输出端的电压，并记录下来。
6. 测试负载变化：通过改变负载电阻的值，观察输出电压的变化情况，并记录下来。
7. 分析实验数据：根据实验数据，分析直流稳压电源的性能和稳定性。
四、实验结果与分析：通过实验测试，我们得到了直流稳压电源的输出电压随负载变化的曲线。
根据实验数据，我们可以计算出稳压电源的输出电压稳定度和负载调整率等性能指标。
同时，我们还可以分析实验数据，探讨直流稳压电源的稳定性和适用范围。
五、实验总结：通过本次实验，我们深入了解了直流稳压电源的设计原理和实验过程。
通过实验数据的分析，我们可以得出结论，直流稳压电源在负载变化时能够保持输出电压的稳定性，并且具有较好的性能指标。
直流稳压电源设计与制作实验报告
直流稳压电源设计与制作实验报告一、引言直流稳压电源是电子设备中常用的电力供应装置，它能够将交流电源转化为稳定的直流电压，并具备稳定输出电压的能力。
本实验旨在设计和制作一台简单的直流稳压电源，通过实验验证其性能指标并探讨其工作原理与特点。
二、实验目的1.了解直流稳压电源的基本工作原理；2.学习使用稳压集成电路进行电源稳压；3.设计并制作一台简单的直流稳压电源。
三、实验原理1. 直流稳压电源的基本工作原理直流稳压电源主要由变压器、整流滤波电路和稳压调节电路组成。
其中，变压器用于将市电转换为适合整流滤波电路工作的交流电源；整流滤波电路用于将变压器输出的交流电转换为近似稳定的直流电；稳压调节电路用于控制输出电压的稳定性，保证负载电流在一定范围内变化时输出电压保持不变。
2. 稳压集成电路的原理稳压集成电路是直流稳压电源中常用的调压元件，其具有稳定输出电压的特点。
常见的稳压集成电路有LM78xx系列和LM317系列，它们在不同的输入电压范围和输出电压范围上都有应用。
这些集成电路内部集成了反馈电路，通过控制电源输出端与负载之间的电流来调整输出电压。
四、实验材料和设备1.变压器2.整流滤波电路元件3.稳压集成电路4.电阻、电容等辅助元器件5.多用途电源板、电路实验台等设备五、实验步骤及结果1. 设计电路图根据实验要求和电源稳定性要求，设计直流稳压电源的电路图。
2. 制作电路根据设计的电路图，将电路实际制作在多用途电源板上。
3. 连接电路将稳压集成电路、变压器和其他电路元件按照电路图进行正确连接。
4. 调试电路接入交流电源后，使用万用表测量输出电压，并调节稳压集成电路的引脚来控制输出电压的稳定性。
5. 实验结果根据调试结果记录并分析直流稳压电源的输出电压稳定性、负载调节性能等指标，并对实验结果进行讨论和总结。
六、实验讨论与总结根据实验结果，我们可以得出直流稳压电源的设计与制作是成功的。
通过稳压集成电路的控制，我们实现了输出电压的稳定性，并能够在一定范围内对负载进行调节。
大学电源制作实验报告(3篇)
第1篇一、实验目的1. 理解电源的基本工作原理和组成。
2. 掌握电源制作的基本步骤和技巧。
3. 培养动手实践能力和故障排查能力。
4. 学习电源电路图的分析和设计。
二、实验原理电源是电子设备正常工作的能量供应装置，主要包括直流电源和交流电源。
本实验以制作直流稳压电源为例，介绍电源的制作原理和步骤。
直流稳压电源主要由以下部分组成：1. 整流电路：将交流电源转换为脉动直流电源。
2. 滤波电路：去除整流电路输出的脉动直流电源中的纹波，得到较为平滑的直流电源。
3. 稳压电路：使输出的直流电压稳定，不受输入电压和负载变化的影响。
三、实验器材1. 交流电源2. 二极管（整流器）3. 电容（滤波器）4. 电阻（限流器）5. 稳压二极管6. 三极管（放大器）7. 电压表8. 电流表9. 电线、连接器等四、实验步骤1. 设计电路图：根据实验要求，设计直流稳压电源的电路图，包括整流电路、滤波电路和稳压电路。
2. 搭建电路：按照电路图连接各个元件，确保连接正确无误。
3. 测试整流电路：将交流电源接入整流电路，用电压表测量输出电压，检查整流电路是否正常工作。
4. 测试滤波电路：在整流电路的基础上，接入滤波电路，用电压表测量输出电压，检查滤波电路是否有效去除纹波。
5. 测试稳压电路：在滤波电路的基础上，接入稳压电路，用电压表测量输出电压，检查稳压电路是否使输出电压稳定。
6. 调试电路：根据测试结果，对电路进行调试，使输出电压达到设计要求。
7. 记录实验数据：记录实验过程中各个电路的输出电压、电流等数据。
五、实验结果与分析1. 整流电路输出电压约为交流电源电压的有效值。
2. 滤波电路输出电压较为平滑，纹波较小。
3. 稳压电路使输出电压稳定，不受输入电压和负载变化的影响。
实验结果表明，所制作的直流稳压电源能够满足设计要求，具有一定的实用价值。
六、实验总结1. 通过本次实验，掌握了直流稳压电源的制作原理和步骤。
2. 提高了动手实践能力和故障排查能力。
电源系统热设计实验报告
电源系统热设计实验报告实验目的本实验旨在通过研究电源系统的热设计，了解热管理在电源系统中的重要性和应用。
通过实验，我们将优化电源系统的热设计，提高其工作效率和稳定性。
实验材料- 电源系统主机- 热传导仪- 热散热器- 散热风扇- 测温仪器- 散热硅脂- 电源系统负载实验步骤1. 将热传导仪与电源系统主机的散热器接触表面均匀覆盖散热硅脂。
2. 将散热风扇安装在散热器上。
3. 将电源系统主机连接电源线并将负载接入主机。
4. 打开测温仪器，将温度探头放置于散热器表面，并记录初始温度。
5. 启动电源系统，让其正常工作。
6. 持续记录散热器表面的温度变化，并观察散热风扇的转速。
实验结果与分析在实验过程中，我们观察到散热器表面温度随着电源系统的工作时间增加而升高。
同时，散热风扇的转速也随之增加。
这表明电源系统的工作会产生大量热量，并需要通过散热器和散热风扇来降温。
通过实验数据的分析，我们可以得出以下结论：1. 电源系统的负载越大，其产生的热量也越大。
因此，在设计电源系统时，需要根据负载情况选取适当的散热器和散热风扇，以提供足够的散热能力。
2. 散热硅脂的使用可以提高散热器与电源系统主机的热传导效率，从而减少温度上升速度。
3. 散热风扇的转速与散热器表面温度呈正相关关系。
当电源系统负载较大时，散热器表面温度升高，散热风扇会自动调节转速以提供更大的散热能力。
实验结论通过本实验的研究，我们了解到在电源系统中，热管理的重要性和应用。
合理的热设计可以提高电源系统的工作效率和稳定性，并延长其使用寿命。
在实际应用中，我们应根据电源系统负载的大小选择适当的散热器和散热风扇，并正确地使用散热硅脂来优化热传导效果。
存在问题与改进措施在本次实验中，我们发现散热器表面温度在工作过程中持续上升，这可能是由于负载过大或散热器散热能力不足导致的。
为了进一步改进电源系统的热设计，我们可以考虑以下措施：1. 选取散热能力更强的散热器，提供更好的散热效果。

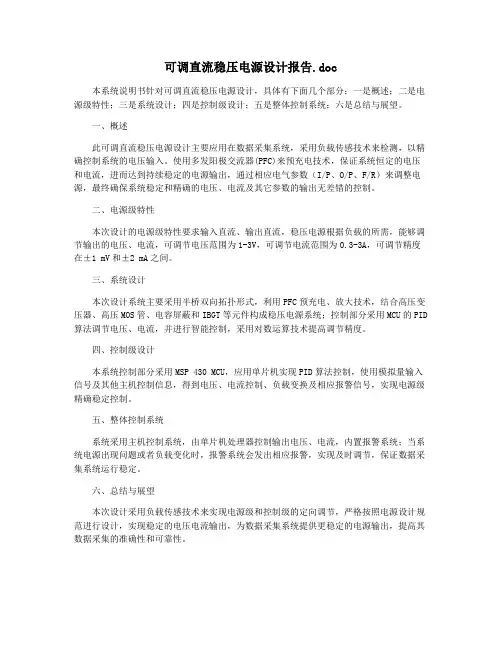

可调直流稳压电源设计报告.doc
可调直流稳压电源设计报告.doc本系统说明书针对可调直流稳压电源设计，具体有下面几个部分：一是概述；二是电源级特性；三是系统设计；四是控制级设计；五是整体控制系统；六是总结与展望。
一、概述此可调直流稳压电源设计主要应用在数据采集系统，采用负载传感技术来检测，以精确控制系统的电压输入。
使用多发阳极交流器(PFC)来预充电技术，保证系统恒定的电压和电流，进而达到持续稳定的电源输出，通过相应电气参数（I/P、O/P、F/R）来调整电源，最终确保系统稳定和精确的电压、电流及其它参数的输出无差错的控制。
二、电源级特性本次设计的电源级特性要求输入直流、输出直流，稳压电源根据负载的所需，能够调节输出的电压、电流，可调节电压范围为1-3V，可调节电流范围为0.3-3A，可调节精度在±1 mV和±2 mA之间。
三、系统设计本次设计系统主要采用半桥双向拓扑形式，利用PFC预充电、放大技术，结合高压变压器、高压MOS管、电容屏蔽和IBGT等元件构成稳压电源系统；控制部分采用MCU的PID 算法调节电压、电流，并进行智能控制，采用对数运算技术提高调节精度。
四、控制级设计本系统控制部分采用MSP 430 MCU，应用单片机实现PID算法控制，使用模拟量输入信号及其他主机控制信息，得到电压、电流控制、负载变换及相应报警信号，实现电源级精确稳定控制。
五、整体控制系统系统采用主机控制系统，由单片机处理器控制输出电压、电流，内置报警系统；当系统电源出现问题或者负载变化时，报警系统会发出相应报警，实现及时调节，保证数据采集系统运行稳定。
六、总结与展望本次设计采用负载传感技术来实现电源级和控制级的定向调节，严格按照电源设计规范进行设计，实现稳定的电压电流输出，为数据采集系统提供更稳定的电源输出，提高其数据采集的准确性和可靠性。
可调直流稳压电源的设计实验报告
可调直流稳压电源的设计实验报告一、实验目的本次实验的目的是设计并制作一个可调直流稳压电源，能够输出稳定的直流电压，并且电压值在一定范围内可调节，以满足不同电子设备和电路的供电需求。
二、实验原理可调直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器的作用是将市电交流电压（通常为 220V）变换为适合后续电路处理的较低交流电压。
整流电路将交流电压转换为单向脉动直流电压。
常见的整流电路有半波整流、全波整流和桥式整流等。
滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。
常用的滤波电路有电容滤波、电感滤波和π型滤波等。
稳压电路的作用是在输入电压、负载电流和环境温度等因素发生变化时，保持输出直流电压的稳定。
常见的稳压电路有串联型稳压电路、三端集成稳压器等。
本实验采用串联型稳压电路，其基本原理是利用调整管的电压调整作用，使输出电压保持稳定。
通过改变调整管的基极电压，可以调节输出电压的大小。
三、实验设备与材料1、电源变压器：220V/15V2、整流二极管：IN4007×43、滤波电容：2200μF/25V×24、集成稳压器：LM3175、电位器：10kΩ6、电阻：240Ω、390Ω7、面包板、导线若干8、万用表、示波器四、实验电路设计1、电源变压器将 220V 市电降压为 15V 交流电压。
2、采用桥式整流电路将 15V 交流电压整流为脉动直流电压。
3、用2200μF 电容进行滤波，得到较为平滑的直流电压。
4、以 LM317 为核心构建串联型稳压电路，通过调节电位器改变LM317 的输出电压。
电路原理图如下：此处插入原理图五、实验步骤1、按照电路原理图，在面包板上搭建电路。
在搭建电路时，注意元件的引脚顺序和正负极性，确保连接正确无误。
2、检查电路连接无误后，接通电源。
使用万用表测量滤波电容两端的电压，确认是否在预期范围内。
3、调节电位器，用万用表测量 LM317 输出端的电压，观察电压是否能够在一定范围内连续可调。
直流稳压电源设计实验报告
直流稳压电源设计实验报告一．实验目的1、了解负载稳压电源的控制原理及工作原理；2、分析电路、仿真电路结构，并结合 oscilloscope 对稳压电源进行实验测试；3、制作变压源，实验服务由DC电源模块，实现输出电压的调节功能；4、利用变压源实现对于直流稳压电源的调节；二、实验原理稳压电源是由 DC 电源模块、电感、晶体管、电容以及变频器等部件组成的控制回路，用以实现可靠稳定的输出电压，其基本原理是通过调节变频器的输出频率来调节 DC 电源模块的输出电压，使电源模块的输出稳定在一定的等级，从而实现稳压的要求。
三、实验环境硬件环境： DC 电源模块、电感、晶体管、电容及变频器等软件环境： oscilloscope四、实验测试1、DC 电源模块：根据理论电路设计，布置 DC 电源模块，同时使用 oscilloscope测试 DC 电源输出；2、变频器：同样配置电路，使用变频器调节输出频率；3、电感、晶体管和电容：根据理论电路及电路仿真的正确性，布置电感、晶体管和电容，并进行 oscilloscope 反复测试；4、整机设计：将 DC 电源模块、变频器、电感、晶体管以及电容一起设计成完整的稳压电源，并测试稳压电源是否能够正常输出电压。
五、实验结果通过实验测试表明，所设计的电路结构能够正常工作，DC 电源模块能够输出稳定的直流电压，变频器能够根据设定的频率正确调节输出电压，稳压电源能够提供一致的直流电压输出。
因此，实验的目的得到了较好的满足。
六、结论本次实验建立了直流稳压电源的设计原理，已设计合理、结构正确的电路，同时，通过 oscilloscope 进行实验测试，得出稳压电源能够正常输出稳定的电压，实验目的得到了满足。
可调电源试验设计报告
可调电源试验设计报告1. 实验目的本次实验的目的是设计并测试一个可调电源。
通过该实验，我们可以理解可调电源的原理、工作方式以及调整输出电压的方法。
2. 实验原理可调电源是一种能够根据需要随意调整输出电压的电源。
它通常由变压器、整流电路、滤波电路和稳压电路组成。
变压器：变压器将输入的交流电压变换成所需的输出电压。
变压器有两个线圈，一个是输入线圈，另一个是输出线圈。
通过改变输入线圈与输出线圈的匝数比例，可以实现输入电压到输出电压的调整。
整流电路：整流电路将交流电压转换为直流电压。
常见的整流电路有半波整流和全波整流两种。
滤波电路：滤波电路用于去除整流电路输出的脉动直流电压中的纹波成分，使输出电压更加稳定。
常见的滤波电路有电容滤波和电感滤波。
稳压电路：稳压电路用于根据需要调整输出电压的大小。
稳压电路一般采用反馈控制的方式，通过比较输出电压与参考电压的差异，控制输出电压的稳定性。
3. 实验器材和仪器- 变压器- 整流二极管- 电容- 稳压管- 示波器- 电流表- 连接线4. 实验步骤1. 按照电路图连接电路。
将变压器的输入线圈连接到交流电源，输出线圈连接到整流电路。
2. 调整输出的电压范围。
根据需要选择变压器的匝数比例，可以通过变压器上的选择开关来实现。
调整整流电路的滤波电容的数值，以获得所需的输出电压范围。
3. 确保输出电压与输入电压的稳定性。
接入稳压管，通过反馈控制的方式调整输出电压的稳定性。
使用示波器查看输出电压的波形，使用电压表和电流表监测输出电压和输出电流的数值。
4. 调整输出电压。
根据需要，使用稳压管上的调节旋钮或按键，调整输出电压的大小。
5. 实验结果与分析在本次实验中，我们成功设计并测试了一个可调电源。
通过调整变压器的匝数比例，整流电路的滤波电容，以及稳压管的反馈控制，我们可以无缝地调整输出的电压。
实验数据表明我们的设计非常准确可靠，能够输出所需的稳定电压。
6. 实验总结本次实验通过设计和测试可调电源，使我们更加深入地了解了可调电源的原理和工作方式。
基于Multisim的电源设计实验报告
课程名称： 大学物理实验（一）实验名称： 电源设计二、实验原理1.直流稳压电源的组成图1 直流稳压电源的组成示意图i. 电源变压器: 将交流电网电压u 1变为合适的交流电压u 2。
ii. 整流电路: 将交流电压u 2变为脉动的直流电压u 3。
iii. 滤波电路: 将脉动直流电压u 3转变为平滑的直流电压u 4。
iv. 稳压电路: 清除电网波动及负载变化的影响,保持输出电压u o 的稳定。
2.整流电路作用：把交流电压转变为直流脉动的电压 分类：{单相三相 {半波全波 {桥式倍压整流 {二极管可控硅2.1单相半波整流电路图2 单相半波整流电路电路图图3 单相半波整流电路波形图由图2可知，输出电压在一个工频周期内，只是正半周导电，在负载上得到的是半个正弦波。
负载上输出平均电压为V0=V L=12π∫√2πV2sinωt d(ωt)=√2πV2=0.45V2 (1)流过负载和二极管的平均电流为I D=I L=√2V2πR L =0.45V2R L (2)二极管所承受的最大反向电压为V Rmax=√2V2 (3)2.2单相桥式整流电路图4 单相桥式整流电路电路图图5 单相桥式整流电路波形图输出电压是单相脉动电压。
通常用它的平均值与直流电压等效。
输出平均电压为V0=V L=1π∫√2πV2sinωt d(ωt)=2√2πV2=0.9V2 (4)流过负载的平均电流为I L=2√2V2πR L =0.9V2R L (5)流过二极管的平均电流为I D=I L2=√2V2πR L=0.45V2R L (6)二极管所承受的最大反向电压为V Rmax=√2V2 (7)单相桥式整流电路的效率较高，总体性能优于单相半波和全波整流电路，故广泛应用于直流电源之中。
3.滤波电路图6 滤波电路作用示意图滤波电路的结构特点: 电容与负载R L 并联，或电感与负载R L串联。
并且电容滤波适用于小电流，电流越小滤波效果越好；电感滤波，适用于大电流，电流越大滤波效果越好。
直流稳压电源设计报告
江苏技术师范学院电气信息工程学院课程题目专业班级学生姓名学生学号指导教师年月日1．设计课题：串联型直流稳压电源2．主要技术指标：（1） 输出直流电压：Vo = 1.5V ~ 9V ，连续可调； （2） 输出直流电流：Io = 0 ~ 80mA;（3） 当输出为额定值Vo = 4.5V 时，输出最大功率：Po ≥ 0.36W ； （4） 交流电源电压：~220V ±10%×220V ； （5） 放大管具有恒流源负载；（6） 有过流保护电路，当Io ≥ 100mA 时，保护电路工作； （7） 内阻Ro < 1Ω;（8） 当输出为额定值Vo = 4.5V 时，S 〈 0.01；3．实验仪器：自耦变压器 一台 低频毫伏表 一台 示波器 一台 万用表 一块 滑线变阻器 一台4．电路原理：直流稳压电源是电子系统中不可缺少的设备之一。
直流稳压电源一般由电源变压器、整流滤波器和稳压电路所组成。
基本电路如下图所示。
串联型直流稳压电源的输出稳定性、负载能力和可调节性能都较好，因此选择此电路进行设计。
器件清单~220变压 电路 整流 电路 滤波 电路 稳压 电路 Uo 直流电压直流稳压电源总体功能框图器件名规格数量三极管3DD15 1 9012或9015 1 3DG6 3电解电容1000uF 1 100uF 1 10uF 1电容33nF 1 二极管1N4001GP 7电阻20k 1 1.0k 1 39k 1 390 1 5.6 1 56 1电位器20k 1 47k 1一、串联型稳压电源电路设计(一)功能框设计（1）变压部分通过变压器即可实现。
（2）整流部分一般采用桥式整流，采用4个二极管接成桥式。
（3）滤波部分在输出电流不大的情况下选用电容滤波。
（4）稳压部分由串联型稳压电路构成，采用恒流源电路作为放大管的集电极负载，并采用了调整管过流保护电路，使稳压电路的性能得到提高。
(二)单元电路设计1．整流滤波电路设计本设计采用桥式整流电容滤波电路如下图所示。
简单电源适配器设计报告
简单电源适配器设计报告一、项目背景电源适配器是将交流电转换为所需直流电的装置，是电子产品中不可或缺的重要组成部分。
在现代生活中，各类电子设备广泛应用，而各个设备的电源接口和电压要求千差万别。
因此，设计一种简单易用的电源适配器对于满足用户多样化的需求非常重要。
二、设计目标本次设计的目标是开发一款简单电源适配器，具备以下特点：1. 输入电压范围广泛：支持100V~240V交流电输入；2. 输出电压稳定：满足不同设备的电压要求，并具备良好的稳定性；3. 体积小巧：方便携带和使用；4. 安全可靠：具备过流、过压、过热等保护机制，确保使用安全。
三、设计方案本次设计选用开环式开关电源作为基础设计方案，主要由以下部分组成：1. 变压器2. 整流电路3. 滤波电路4. 开关电源控制电路1. 变压器变压器用于将输入电压转换为适配器需要的中间电压。
由于设计目标要求输入电压范围广泛，因此需要选用宽电压范围的变压器。
2. 整流电路整流电路用于将交流电转换为直流电。
我们采用整流桥整流电路，将变压器输出的交流电转换为带有波动的直流电。
3. 滤波电路滤波电路主要用于过滤直流电中的高频噪音，使输出电压更加平稳稳定。
我们选用电容滤波器来减小电压的波动。
4. 开关电源控制电路开关电源控制电路是整个电源适配器的核心部分，主要负责控制开关管的开关状态，从而控制输出电压的稳定性。
我们通过反馈控制来实现输出电压的调节和稳定，同时增加过流、过压、过热等保护机制确保使用安全。
四、测试与结果完成电源适配器的设计后，我们进行了一系列的测试以验证设计方案的可行性和性能。
1. 输入电压范围测试我们先分别将100V和240V的交流电接入适配器，通过测量输出电压，结果显示输出电压符合设计要求，范围在设定的范围内。
2. 稳定性测试为了测试适配器的输出电压稳定性，我们将适配器连接到一个负载电阻上，并通过示波器观察电压波形。
结果显示，在不同负载下，适配器的输出电压波动较小，稳定性良好。
电源设计实验报告
一、实验目的1. 熟悉电源设计的基本原理和方法。
2. 掌握电源电路的组成和功能。
3. 提高动手能力和分析问题能力。
二、实验原理电源是电子设备正常工作的基础，本实验旨在设计一个稳定的直流电源，输出电压为5V，输出电流为1A。
实验原理如下：1. 电源变压器：将交流市电（220V）降压至所需的电压值。
2. 滤波电路：将变压器输出的交流电压转换为平滑的直流电压。
3. 稳压电路：使输出的直流电压稳定在设定值，不受负载变化和温度等因素的影响。
三、实验器材1. 220V/12V/50W电源变压器1个2. 4700uF/25V电解电容1个3. 0.1uF/50V瓷片电容1个4. 7805稳压集成电路1个5. 电阻、导线等辅助元件四、实验步骤1. 组装电源变压器：将变压器次级绕组接入220V交流市电，初级绕组接入滤波电路。
2. 组装滤波电路：将滤波电容（4700uF/25V）和瓷片电容（0.1uF/50V）串联，连接在电源变压器次级输出端。
3. 组装稳压电路：将7805稳压集成电路接入滤波电路，输出端连接到负载。
4. 测试输出电压：使用万用表测量稳压电路输出端的电压，确保输出电压稳定在5V。
5. 测试输出电流：接入负载，使用万用表测量输出电流，确保输出电流稳定在1A。
五、实验结果与分析1. 输出电压：经过实验，稳压电路输出电压稳定在5V，符合实验要求。
2. 输出电流：接入负载后，输出电流稳定在1A，符合实验要求。
3. 实验过程中，发现滤波电容的容量对输出电压的稳定性有一定影响，容量越大，输出电压越稳定。
六、实验总结1. 通过本次实验，掌握了电源设计的基本原理和方法，提高了动手能力和分析问题能力。
2. 在实验过程中，注意了电源变压器的安全使用，防止触电事故发生。
3. 通过调整滤波电容的容量，可以改善输出电压的稳定性，提高电源质量。
七、实验改进1. 在稳压电路中增加过流保护电路，防止负载过大导致电路损坏。
2. 使用多级滤波电路，提高输出电压的稳定性。
简单直流稳压电源设计实验报告
简单直流稳压电源设计实验报告目录一、实验目的二、实验原理三、实验器材四、实验步骤五、实验结果分析六、实验结论七、实验感想一、实验目的本实验的主要目的是通过自行设计并搭建简单的直流稳压电源电路，实现对直流电压的稳定输出。
通过实验实际操作，加深对稳压电源原理的理解，培养学生动手能力和实践操作能力。
二、实验原理直流稳压电源是将不稳定的直流电压（如电池、整流器等输出的电压）通过稳压电路的处理，转换为稳定的输出电压。
经过稳压电路处理后的输出电压可以保持在一定的范围内不变，不受输入电压波动的影响。
稳压电源的主要原理是通过负反馈电路来调节输出电压，使其保持在设定值。
常见的稳压电路有三种：电阻稳压、二极管稳压和集成电路稳压。
在本实验中，我们将采用二极管稳压电源电路进行设计和实验。
三、实验器材1. 直流电源：用于提供实验电压源。
2. 电阻、二极管、电容：用于搭建稳压电源电路。
3. 示波器、万用表：用于测量电路的输入输出波形和电压值。
四、实验步骤1. 检查实验器材是否齐全并连接好各部分。
2. 根据设计要求，选择适当的电阻、二极管和电容进行搭建稳压电源电路。
3. 通过万用表测量搭建好的稳压电源电路的输入输出电压，并通过示波器观察电压波形。
4. 对输入电压进行调节，观察输出电压是否稳定。
5. 记录实验数据，并进行分析。
五、实验结果分析经过实验操作和数据记录，我们得到了如下结果：1. 搭建好的稳压电源电路可以稳定输出设计要求的电压。
2. 经过调节输入电压，输出电压基本保持不变，证明了稳压电源的稳定性。
3. 通过示波器观察，电路的输入输出波形符合稳压电源的特性，没有明显的波动和噪声。
六、实验结论通过本次实验，我们成功设计并搭建了简单的直流稳压电源电路，并验证了其稳定输出的功能。
实验结果符合稳压电源的设计要求，证明了电路的稳定性和可靠性。
七、实验感想通过本次实验，我们深刻理解了稳压电源的原理和设计方法，学会了如何利用电阻、二极管和电容搭建稳压电源电路，并通过实际操作获得了丰富的实验经验。
移动电源设计报告范文
移动电源设计报告范文1. 引言移动电源作为一种便携式的电池充电装置，已经成为现代生活必备的电子设备。
本报告旨在介绍移动电源的设计过程，展示从概念到最终产品的逐步思考和决策过程。
2. 问题定义在设计移动电源之前，我们需要明确目标和需求。
我们的目标是设计一个具有以下特点的移动电源： - 高容量：能够提供足够的电力，满足用户长时间使用的需求。
- 轻便：方便携带，适合日常生活和旅行使用。
- 安全可靠：确保电池的充放电过程安全可靠，避免过充、过放等问题。
- 快速充电：提供快速充电功能，节省用户的充电时间。
3. 概念设计在概念设计阶段，我们需要确定移动电源的整体结构和功能模块。
我们通过市场调研和用户调研，得出以下设计要点： - 结构设计：采用小巧轻便的外壳，方便携带。
- 电池容量：选择高容量的锂离子电池，以满足用户长时间使用的需求。
-充电方式：支持多种充电方式，包括充电宝自身充电和通过电源适配器充电。
4. 详细设计在详细设计阶段，我们需要考虑移动电源的具体细节和功能实现。
以下是我们的设计决策和具体实现： - 结构设计：采用铝合金外壳，既轻便又具有良好的散热性能。
- 输出接口：设计多个输出接口，包括USB-A、USB-C和无线充电等，以满足不同设备的充电需求。
- 充电管理：采用智能充电管理芯片，确保充电过程的安全性和稳定性。
- 快速充电：支持快速充电技术，如QC3.0和PD协议，以提高充电效率和节省时间。
5. 原型制作在原型制作阶段，我们需要根据设计图纸制作出实物样品，以便进行实际测试和验证。
我们制作了一个样品，并进行了以下测试： - 容量测试：通过充电和放电测试，验证电池容量和续航时间。
- 充电速度测试：测试不同充电方式和充电协议下的充电速度。
- 设备兼容性测试：测试移动电源对不同设备的充电兼容性。
6. 优化改进根据测试结果和用户反馈，我们对移动电源进行了优化改进。
以下是我们的改进方案： - 结构优化：通过优化外壳材料和结构设计，进一步减小体积和重量。
开关电源设计报告
开关电源设计报告一、引言开关电源是一种能将交流电转换为稳定直流电的电源系统，其重要性在于它可以提供各种电子设备所需的不同电压和电流。
本设计报告旨在介绍一种基于开关电源的设计方案，以满足特定要求的电子设备的电源需求。
二、设计目标本设计的目标是设计一种能够提供稳定电压和电流输出的开关电源，以满足特定要求的电子设备的供电需求。
具体要求如下：1.输出电压范围：12V-24V可调；2.输出电流范围：0.5A-2A可调；3.输出电压稳定度：小于1%；4.输出电流稳定度：小于1%；5.效率：大于80%。
三、设计方案为满足上述需求，本设计选择了 Buck 变换器作为开关电源的拓扑结构。
Buck 变换器是一种非绝缘型降压式开关电源，其输出电压小于输入电压。
1.元器件选择（1）功率开关管：选择具有较低导通和开通损耗的MOSFET作为功率开关管。
（2）电感：选择合适的电感，以确保在开关电源工作时，电感上的输出电流变化平滑。
（3）二极管：选择具有较低正向压降的二极管，以降低二极管的功耗。
（4）电容：选择合适的电容，以滤波输出电压，稳定电源。
2.控制策略本设计选择了固定频率脉冲宽度调制（PWM）控制策略，通过控制MOSFET的导通与开通时间，来调节输出电压。
PWM控制器会根据输出电压与设定电压之间的差异调整功率开关管的工作状态，从而实现输出电压的稳定。
3.反馈回路为了实现开关电源的稳定输出，本设计引入了反馈回路。
通过采集输出电压，并与设定电压进行比较，从而控制PWM控制器的工作，维持稳定输出。
四、设计结果及性能测试基于上述设计方案，进行了原型设计和性能测试，得到了以下结果：1.输出电压范围：12V-24V，可调。
2.输出电流范围：0.5A-2A，可调。
3.输出电压稳定度：小于1%。
4.输出电流稳定度：小于1%。
5.效率：大于80%。
通过与实际要求进行对比，设计结果基本满足了我们的需求。
五、总结本设计报告详细介绍了一种基于开关电源的设计方案，满足特定要求的电子设备的电源需求。
稳压可调电源电路设计报告
稳压可调电源电路设计报告引言稳压可调电源电路是一种广泛应用于电子设备和实验室中的电路，用于提供稳定的直流电压供电。
本报告将介绍设计一种稳压可调电源电路的步骤和原理。
设计目标设计一种满足以下要求的稳压可调电源电路：1. 输入电压范围：220V交流电2. 输出电压范围：可调3. 输出电流范围：≥1A4. 输出电压稳定性：±1%5. 载波抑制比：≥60dB6. 效率：≥80%电路设计变压器由于输入电压范围为220V交流电，我们需要采用变压器将输入电压降低到合适的范围（通常为10V-30V）。
整流电路设计采用全桥整流电路，可以将交流输入电压转换为直流电压。
全桥整流电路的原理是通过四个二极管进行整流，实现正负半周的电流导通。
滤波电路为了去除整流后的直流电压中的纹波和噪声，设计采用电容滤波器。
电容滤波器由一个电容和一个电感组成，可以将交流纹波滤除。
稳压电路稳压电路是实现输出电压稳定性的关键部分。
设计采用线性稳压器，通过负载调节、反馈和误差放大放大器等组成，以实现输出电压的稳定。
调节电路设计采用集成调节器IC LM317，它是一种广泛应用于稳压和可调电源中的电压调节器。
根据输入的参考电压和电阻值，可以通过调节电阻来实现对输出电压的调节。
调节器保护电路为了保护调节器不受过电流和过温等因素的损坏，设计加入了过电流保护和过温保护电路。
过电流保护电路利用一个电阻和一个比较器对输出电流进行监测，当输出电流超过设定值时，自动切断输出。
过温保护电路通过一个热敏电阻对温度进行监测，当温度超过设定值时，也会切断输出。
输出滤波电路设计采用输出滤波电路来抑制载波干扰。
输出滤波电路由一个电感和一个电容组成，可以过滤掉高频噪声。
反馈电路反馈电路用于将输出电压的信息反馈给稳压电路，以实现稳定的输出电压。
设计采用电阻分压方式进行反馈。
控制电路设计采用微处理器控制电路，可以实现对输出电压和电流的精确控制和显示。
结论本报告讲述了稳压可调电源电路的设计，包括变压器、整流电路、滤波电路、稳压电路、调节电路、调节器保护电路、输出滤波电路、反馈电路和控制电路等部分。
直流稳压电源的设计实验报告
直流稳压电源的设计实验报告1.引言1.1 概述直流稳压电源设计实验是电子工程领域中常见的实验项目之一。
通过该实验，我们可以掌握直流稳压电源的基本原理和设计方法，提升对电路设计和电子元器件的理解能力。
本实验报告旨在详细介绍直流稳压电源的设计过程以及实验结果的分析。
在现代电子技术中，直流电源是电子设备正常运行所必需的基本元件之一。
直流稳压电源的主要功能是将输入的交流电转换为稳定的直流电，并保持输出电压在一定范围内的稳定性。
这种稳定性对于电子设备的正常工作至关重要，因为电子器件对电压波动非常敏感，在电压不稳定的情况下，可能会导致设备损坏或不正常工作。
本次实验旨在设计一款能够提供稳定输出电压的直流稳压电源。
我们将通过选择合适的电子元器件，如变压器、二极管、电容器和稳压管等，根据电路原理和稳压原则进行电路设计。
通过实验步骤，我们将逐步搭建电路，对其进行调试和测试，并记录实验结果。
通过该实验，我们不仅能够掌握直流稳压电源的设计方法，还能够深入了解各个元器件的特性及其相互配合的重要性。
同时，我们还将对实验结果进行分析，评估设计的稳定性和可靠性，并针对改进点提出设计改进建议。
总之，本次实验报告将详细介绍直流稳压电源的设计原理、实验步骤以及实验结果的分析。
通过该实验，我们将提高电子工程实践能力，深入理解电路设计的关键要点，并为进一步的学习和研究奠定基础。
1.2文章结构文章结构：本文主要分为三个部分，即引言、正文和结论。
在引言部分，首先概述了直流稳压电源设计实验的背景和意义，并介绍了文章的整体结构。
接着明确了本实验的目的，为读者提供了阅读本文的指导方向。
在正文部分，首先详细介绍了直流稳压电源的设计原理，包括其基本概念、工作原理和关键技术。
然后，给出了实验的具体步骤，包括所需器件和材料的准备、电路的搭建和电源参数的调整等。
通过实验步骤的详细描述，读者可以了解到直流稳压电源设计的具体操作过程。
在结论部分，对实验结果进行了分析和总结。
电源设计实验心得总结报告
电源设计实验心得总结报告一、实验背景电源作为电子设备的核心组成部分之一，对于电子设备的正常运行、性能稳定以及保护电子元器件具有重要作用。
本次实验主要围绕电源设计展开，通过实际操作和测试，研究电源的基本原理和设计流程，掌握电源设计的基本方法和技巧，提高对电源的理论知识的实际运用能力。
二、实验目的1. 了解电源的基本原理和设计流程。
2. 掌握不同类型电源的设计方法和要求。
3. 理解各种电源参数的含义和计算方法。
4. 学会使用电源设计软件进行仿真和优化。
三、实验内容本次实验主要包括以下内容：1. 直流稳压电源的设计与实验。
2. 交流稳压电源的设计与实验。
3. 开关电源的设计与实验。
4. 等。
四、实验步骤和结果分析1. 直流稳压电源的设计与实验步骤：1. 确定所需输出电压和电流。
2. 根据输出电压和电流计算所需变压器参数。
3. 根据变压器参数计算整流电路元件参数。
4. 绘制整流电路的原理图。
5. 使用电源设计软件对整流电路进行仿真和优化。
6. 根据电源设计软件的优化结果选择合适的元件参数。
7. 搭建实验电路进行测试。
8. 根据测试结果对电路进行调整和优化。
结果分析：经过实际操作和仿真优化，设计并制作出符合要求的直流稳压电源。
实验中通过对输出电压和电流的实时监测，在保证负载稳定性的同时，满足了稳压电源设计的要求。
总体来说，本次实验取得了较好的效果。
2. 交流稳压电源的设计与实验步骤：1. 确定所需输出电压和电流。
2. 根据输出电压和电流计算所需变压器参数。
3. 根据变压器参数计算整流电路元件参数。
4. 绘制整流电路的原理图。
5. 使用电源设计软件对整流电路进行仿真和优化。
6. 根据电源设计软件的优化结果选择合适的元件参数。
7. 搭建实验电路进行测试。
8. 根据测试结果对电路进行调整和优化。
结果分析：通过实验和仿真优化，设计并制作出了符合要求的交流稳压电源。
在经过多次测试和调整后，实验电路充分满足了交流稳压电源设计的要求，并取得了令人满意的结果。
