臭氧反应装置介绍

合集下载

臭氧发生装置原理

臭氧发生装置原理

臭氧发生装置原理
臭氧发生装置的原理主要是利用高压电流制造高温等离子体,产生高浓度臭氧。

等离子体是由电子、正离子、自由基等组成的新的、独立的气体物质,在常态下呈电中性。

在常态下,电子被原子核束缚着,一般处于基态(即最低能量状态),而在受到外界影响,如电压刺激、加热到高温等离子态时,原子核外层电子受到刺激释放出来,成为自由流动的电子,并表现出很高的活性。

具体来说,臭氧发生器是通过将氧气电离为臭氧氧离子,再结合氧原子重新生成臭氧。

在这个过程中,需要严格控制电压和电流的稳定,才能确保生成稳定的臭氧。

同时,需要使用高能电子发生器来产生高能电子,然后通过电晕放电的方式生成臭氧分子。

总的来说,臭氧发生装置是一种通过电晕放电的方式将空气中的氧气转化为臭氧的装置,主要用于臭氧消毒、空气净化等领域。

臭氧发生器和负离子工作原理

臭氧发生器和负离子工作原理

臭氧发生器和负离子工作原理近年来,随着环境污染问题日益突出,人们对空气质量的关注度也越来越高。

而臭氧发生器和负离子作为改善室内空气质量的常见设备,备受人们关注。

本文将从臭氧发生器和负离子的工作原理入手,详细介绍它们的作用及效果。

臭氧发生器,顾名思义,是通过产生臭氧来改善空气质量的设备。

臭氧(O3)是一种具有强氧化性的气体,它能够迅速分解并氧化空气中的有机物、细菌、病毒等,从而达到净化空气的目的。

臭氧发生器的工作原理主要包括两个过程:电离和裂解。

臭氧发生器通过电离过程将空气中的氧分子(O2)电离成氧离子(O2+)和自由电子(e-)。

这个过程发生在臭氧发生器内部的电离室中,通过高压电场或电子束使氧分子发生电离,产生氧离子和自由电子。

接下来,臭氧发生器中的电离室会将氧离子(O2+)与氧分子(O2)再次结合,形成臭氧分子(O3)。

这个过程被称为裂解过程,通过一系列的化学反应,氧离子与氧分子重新组合,生成臭氧分子。

臭氧发生器产生的臭氧分子可以通过空气对流迅速传播到整个室内空间,与空气中的有机物、细菌、病毒等发生反应,氧化分解它们,从而达到净化空气的效果。

此外,臭氧还能够去除空气中的异味,消除甲醛、苯等有害物质,改善室内空气质量。

负离子,是指带有负电荷的空气分子或分子团。

负离子在自然界中广泛存在,如瀑布、森林、海滩等地都含有丰富的负离子。

负离子发生器则是通过产生大量负离子来改善室内空气质量的装置。

负离子的工作原理主要包括电离和聚集。

负离子发生器通过电离过程将空气中的分子或分子团电离成带负电荷的离子。

这个过程与臭氧发生器的电离过程相似,通过高压电场或电子束使空气中的分子或分子团发生电离,产生带负电荷的离子。

随后,带负电荷的离子会聚集在负离子发生器的集聚板上。

这个过程被称为聚集过程,通过静电作用,带负电荷的离子被吸附在集聚板上,形成大量的负离子。

负离子发生器产生的负离子可以通过空气对流快速传播到整个室内空间,与空气中的颗粒物、细菌、病毒等发生反应,起到净化空气的作用。

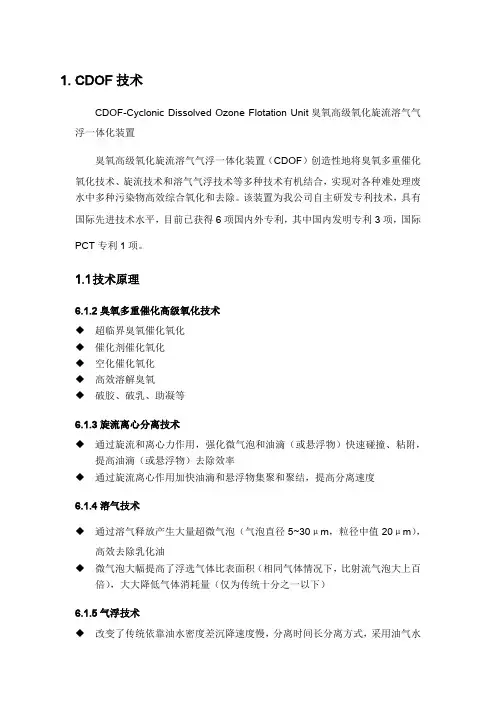

CDOF臭氧高级氧化及旋流溶气气浮一体化介绍

CDOF臭氧高级氧化及旋流溶气气浮一体化介绍

1.CDOF技术CDOF-Cyclonic Dissolved Ozone Flotation Unit臭氧高级氧化旋流溶气气浮一体化装置臭氧高级氧化旋流溶气气浮一体化装置(CDOF)创造性地将臭氧多重催化氧化技术、旋流技术和溶气气浮技术等多种技术有机结合,实现对各种难处理废水中多种污染物高效综合氧化和去除。

该装置为我公司自主研发专利技术,具有国际先进技术水平,目前已获得6项国内外专利,其中国内发明专利3项,国际PCT专利1项。

1.1技术原理6.1.2臭氧多重催化高级氧化技术◆超临界臭氧催化氧化◆催化剂催化氧化◆空化催化氧化◆高效溶解臭氧◆破胶、破乳、助凝等6.1.3旋流离心分离技术◆通过旋流和离心力作用,强化微气泡和油滴(或悬浮物)快速碰撞、粘附,提高油滴(或悬浮物)去除效率◆通过旋流离心作用加快油滴和悬浮物集聚和聚结,提高分离速度6.1.4溶气技术◆通过溶气释放产生大量超微气泡(气泡直径5~30μm,粒径中值20μm),高效去除乳化油◆微气泡大幅提高了浮选气体比表面积(相同气体情况下,比射流气泡大上百倍),大大降低气体消耗量(仅为传统十分之一以下)6.1.5气浮技术◆改变了传统依靠油水密度差沉降速度慢,分离时间长分离方式,采用油气水三相密度差分离,大幅提高沉降速度,缩短分离时间。

CDFU为第二代旋流气浮技术,克服了第一代旋流气浮(CFU)对药剂依耐性强,去除乳化油去除效果差的不足,同时与传统溶气气浮相比,又大幅降低浮选停留时间,缩小设备尺寸和占地面积。

1.2工艺描述6.2.1带压主催化反应段污水通过入口管,经臭氧投加泵与臭氧发生系统产生的臭氧混合后进入带压臭氧催化反应罐(主催化氧化反应区),反应罐压力可根据现场情况设置在0.2~0.5Mpa之间,在加压情况下,臭氧快速地以分子团的形式溶解于水中,臭氧高度分散于污水中,溶解的臭氧分子能够快速地与污染物接触。

此反应段采用超临界催化氧化和催化剂催多重催化氧化技术,超临界催化氧化是采用特殊材质做成的超声空化装置,通过高强度超声空化作用,能够在反应罐内产生大量局部高温、高压小反应区域,该区域内污水处于超临界状态,污水传质效率、物性等特性发生质的变化,使得臭氧瞬间分解并生成氧化性极强的羟基自由基(.OH,氧化电位2.8v),并以极快的速度与污染物反应(传质效率极快);同时加入适量催化剂,能够进一步辅助诱发臭氧产生更多地羟基自由基,提高臭氧进行间接氧化反应的比例,总之通过超临界催化氧化和催化剂的双重催化作用下,臭氧以极快地速度分解并生产出大量氧化性极强的羟基自由基(.OH,氧化电位2.8v),并高度分散于污水中,快速与污染物发生氧化反应。

臭氧发生器结构

臭氧发生器结构

臭氧发生器结构
臭氧发生器是一种设备,用于产生臭氧(O3),通常用于水处理、空气净化和其他应用。

下面是典型的臭氧发生器的主要结构组件:
1.臭氧产生器单元:这是臭氧发生器的核心部分,包括电极和反应室。

电极一般采用金属或陶瓷材料,通过电解水或电击空气等方式产生臭氧。

反应室是臭氧生成的空间,其中进行了臭氧生成的化学反应。

2.电源装置:臭氧发生器需要电源来提供电能以激发电极,促使臭氧生成反应。

这通常包括一个高电压变压器或电子电源供应单元。

3.冷却系统:由于臭氧生成通常伴随着反应释放的热量,因此臭氧发生器通常需要冷却系统来维持适宜的温度。

这可以包括风扇、散热片或冷却液循环系统。

4.臭氧释放和分配系统:产生的臭氧需要被释放到目标处理区域,因此臭氧发生器通常包括释放和分配系统,如管道、喷嘴或其他传送装置,将臭氧输送到需要的地方。

5.控制系统:臭氧发生器通常配备了控制系统,用于监测和调节臭氧产生的参数,如电流、电压、臭氧浓度和产生速率。

这可以通过传感器和控制面板实现。

6.安全装置:由于臭氧是一种具有氧化性的气体,可能对人体有害,臭氧发生器通常配备了安全装置,如泄漏检测器和紧急停机按钮,以确保操作的安全。

7.过滤系统:有些应用需要同时去除一些有害气体和杂质,因此臭氧发生器可能包括附加的过滤系统,以确保经过处理的气体或液体是纯净的。

这些组件构成了一台典型的臭氧发生器的结构。

不同类型的臭氧发生器可能会在结构上略有不同,以适应不同的应用需求,但通常包含上述核心组件。

臭氧发生器的工作原理基于电离和分解氧气产生臭氧,这种臭氧能够用于杀菌、去除异味、净化水和空气等多种应用。

臭氧发生器原理

臭氧发生器原理

臭氧发生器原理
臭氧发生器原理是利用电离装置对空气中的氧气进行电离,产生带正电荷的氧离子和自由电子。

然后,将这些带电荷的氧离子和自由电子与空气中的无机或有机污染物发生氧化反应,将它们转化为相对无害的物质或氧化产物。

这种氧化反应的结果是生成臭氧(O3),因此称为臭氧发生器。

在臭氧发生器中,通常使用高频电流或电压将空气中的氧气转化为臭氧。

高频电场的作用下,空气中的氧分子(O2)会发
生电离,产生氧离子(O2+)。

这些离子进一步与其他氧分子
碰撞,并进一步电离,形成氧离子(O3+)。

而自由电子(e-)则与氧分子碰撞后形成游离的氧离子。

这些正负电荷的氧离子会与空气中的污染物接触,从而导致氧化反应的发生。

臭氧具有较强的氧化能力,在氧化反应中能有效地去除空气中的有机污染物、异味、细菌和病毒等。

同时,臭氧也能分解空气中的有害物质,如甲醛、苯、二甲苯等有机化合物。

这些无机物和有机污染物经过臭氧的氧化反应后,会转化为二氧化碳、水和无害的物质,从而达到净化空气的目的。

需要注意的是,臭氧发生器在使用时应遵循安全使用规范。

高浓度的臭氧会对人体造成伤害,因此在使用臭氧发生器时要确保空气流通和安全控制。

此外,臭氧发生器也应定期进行清洁和维护,以保证其正常运行和净化效果。

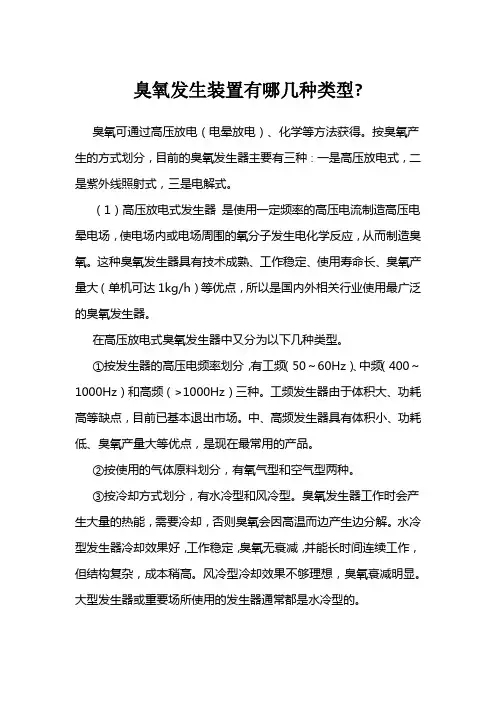

臭氧发生装置有哪几种类型

臭氧发生装置有哪几种类型

臭氧发生装置有哪几种类型?臭氧可通过高压放电(电晕放电)、化学等方法获得。

按臭氧产生的方式划分,目前的臭氧发生器主要有三种∶一是高压放电式,二是紫外线照射式,三是电解式。

(1)高压放电式发生器是使用一定频率的高压电流制造高压电晕电场,使电场内或电场周围的氧分子发生电化学反应,从而制造臭氧。

这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大(单机可达1kg/h)等优点,所以是国内外相关行业使用最广泛的臭氧发生器。

在高压放电式臭氧发生器中又分为以下几种类型。

①按发生器的高压电频率划分,有工频(50~60Hz)、中频(400~1000Hz)和高频(>1000Hz)三种。

工频发生器由于体积大、功耗高等缺点,目前已基本退出市场。

中、高频发生器具有体积小、功耗低、臭氧产量大等优点,是现在最常用的产品。

②按使用的气体原料划分,有氧气型和空气型两种。

③按冷却方式划分,有水冷型和风冷型。

臭氧发生器工作时会产生大量的热能,需要冷却,否则臭氧会因高温而边产生边分解。

水冷型发生器冷却效果好,工作稳定,臭氧无衰减,并能长时间连续工作,但结构复杂,成本稍高。

风冷型冷却效果不够理想,臭氧衰减明显。

大型发生器或重要场所使用的发生器通常都是水冷型的。

④按介电材料划分,常见的有石英管、陶瓷板、陶瓷管、玻璃管和搪瓷管等几种类型。

其中石英管由于具有介电常数高、壁厚均匀、椭圆度好、耐高温、耐潮湿等特点而最常被一些高性能的臭氧发生器使用。

陶瓷板易脆裂,只适用一些小型发生器。

陶瓷管的壁厚和椭圆度不易控制,容易出现放电不均匀的问题,所以使用得不多。

玻璃管和搪瓷管介电常数低,耐高温性能差,易炸裂,只有在一些低端发生器上使用。

⑤按臭氧产生部件的结构划分,有密闭式和开放式两种。

密闭式发生器的结构特点是密封体本身就是电极,臭氧能够集中使用,如用于水处理。

开放式发生器的电极是裸露在空气中的,所产生的臭氧无法集中使用,通常只用于较小空间的空气净化或某些小型物品表面消毒。

臭氧塔原理

臭氧塔原理

臭氧塔原理
臭氧塔,也称臭氧发生器,是一种以臭氧为主要处理剂的空气净化设备。

其原理是通过将大量的氧气(O2)经过特殊的高电压电场,使其分解成臭氧(O3),然后将臭氧与污染空气接触进行氧化反应,将污染物分解成无害物质。

臭氧发生器一般由臭氧发生电源、臭氧发生装置和臭氧传输和分配系统三部分组成。

臭氧发生器的核心是臭氧发生装置,它通常由一对电极和高压电源组成。

当高压电源通电时,电极之间形成强电场,将氧气分子进行电离、激发和极化,最终产生臭氧。

臭氧发生之后,通过传输和分配系统输送到需要净化的空气中。

臭氧作为一种强氧化剂,能够与有机物和无机物反应,将其氧化分解成二氧化碳、水和气体等无害物质。

这种氧化反应通常是通过臭氧分解产生的自由氧基(·O)和次氧化氮(NO2)来实现的。

自由氧基能够与有机物直接反应,将有机物氧化分解成无害物质。

而次氧化氮能与有机物反应生成有机过氧化物,进一步分解成无害物质。

臭氧塔在净化空气中的应用广泛,可以去除多种污染物,如有害气体、异味、细菌、病毒等。

然而,臭氧本身也是一种有害物质,对人体和环境有一定的影响。

因此,在使用臭氧塔时需要控制臭氧的浓度和使用时机,以保证净化空气的效果和人体健康。

臭氧反应罐工作原理

臭氧反应罐工作原理

臭氧反应罐工作原理
臭氧反应罐是一种通过臭氧氧化反应来处理废气或废水的装置。

其工作原理如下:
1.臭氧生成:臭氧通过电离空气中的氧分子产生。

通过高压电
场将氧分子转化为活性氧原子,然后这些活性氧原子会与其他氧分子结合成臭氧分子。

2.臭氧传输:生成的臭氧会通过气体输送系统或水输送系统被
输送到反应罐中。

气体输送系统中一般使用泵或压缩机,水输送系统中一般使用泵。

3.臭氧氧化反应:臭氧与废气或废水中的有机物或其他污染物
进行氧化反应。

臭氧具有高氧化能力,能够氧化破坏有机物分子的化学键,使其分解成无害的物质或者降低其污染性。

4.副产物处理:在臭氧氧化反应过程中可能会产生一些副产物,如二氧化碳、一氧化碳、酸、有机碎片等,这些副产物也需要进行处理。

通常会通过后续的处理装置,如吸附器、过滤器、中和装置等进行处理。

5.气体或水的排放或回收:经过臭氧反应的气体或水可能还要
经过一些后续处理,如净化、去除残留臭氧等,然后才能被排放到大气中或回收再利用。

总体而言,臭氧反应罐利用臭氧的高氧化能力将有机物或污染物进行氧化分解,从而实现对废气或废水的治理和净化。

臭氧催化氧化装置

臭氧催化氧化装置

臭氧催化氧化装置
臭氧催化氧化装置是一种新型的空气净化设备,采用臭氧催化、氧化原理,克服了传统机械分离净化方式的节能低效缺点,适用于室内空气净化、去除有机挥发性有害物质和空气超标灰尘等工业应用。

它采用高效的紫外线发生器和臭氧电极,利用多种化学反应,将有机物空气中挥发性有害物质氧化成无害水蒸气、二氧化碳等,从而有效达到空气净化和污染控制的目的。

传统的空气净化系统只能捕集空气中的颗粒物,但臭氧氧化装置可以有效净化空气中的有机污染物,既可以去除微小粒子,也可以去除有害气体,把空气污染物有效降解掉。

臭氧催化氧化塔结构

臭氧催化氧化塔结构

臭氧催化氧化塔结构
臭氧催化氧化塔是一种用于处理有机废气或恶臭气体的设备,其结构主要包括以下几个部分:
1. 反应器:臭氧催化氧化塔的核心部分,用于进行化学反应。

通常采用圆柱形或立方形的容器结构,内部装有催化剂,用于促进气体的催化氧化反应。

2. 进气口:用于将待处理的废气或恶臭气体引入反应器内。

进气口通常设有阀门或调节装置,可控制气体的流量和进入速度。

3. 出气口:用于将处理后的气体排放到大气中。

出气口通常配备有过滤器或净化装置,以确保排放气体的质量达到环境排放标准。

4. 催化剂层:位于反应器内部的催化剂层,通常是由颗粒状的催化剂填充物构成。

催化剂层具有高效的氧化反应能力,能够使有机废气或恶臭气体中的有害物质被有效催化氧化。

5. 气体循环系统:用于使气体在反应器内循环流动,以实现更高的反应效率和催化剂利用率。

通常包括风机、管道、气流控制装置等。

6. 控制系统:用于监测和控制臭氧催化氧化塔的运行状态和参数,调节进气量、气体流速、反应温度等。

臭氧催化氧化塔结构的设计和配置可以根据具体的处理需求和
系统要求进行调整和优化,以实现高效、稳定和安全的废气处理效果。

陶瓷 臭氧发生片 原理

陶瓷 臭氧发生片 原理

陶瓷臭氧发生片原理
陶瓷臭氧发生片是一种利用陶瓷材料产生臭氧的装置。

其原理
主要是通过电解水产生臭氧气体。

具体而言,陶瓷臭氧发生片内部
通常含有陶瓷电解槽,该电解槽内充满了水或者含水溶液。

当外部
施加电压时,水分子会被电解分解成氢气和氧气,同时产生的氧气
会与空气中的氧气发生化学反应,从而生成臭氧气体。

臭氧气体具
有较强的氧化性和消毒能力,可以有效杀灭空气中的细菌、病毒和
异味物质。

此外,陶瓷材料本身也具有较好的稳定性和耐腐蚀性,能够在
电解过程中保持良好的性能。

因此,陶瓷臭氧发生片不仅能够稳定、高效地产生臭氧气体,而且具有较长的使用寿命。

总的来说,陶瓷臭氧发生片利用电解水产生臭氧气体,通过化
学反应杀灭空气中的细菌、病毒和异味物质,具有高效、稳定和耐
用的特点。

这种原理使其在空气净化、水处理和食品保鲜等领域得
到了广泛的应用。

臭氧催化反应塔 设备参数

臭氧催化反应塔 设备参数

臭氧催化反应塔设备参数
臭氧催化反应塔的设备参数包括:
1. 臭氧投加量:臭氧催化反应塔的臭氧投加量需要根据处理的水量、水质以及臭氧发生器的功率来确定。

2. 塔体材质:塔体通常采用优质316L不锈钢材质,厚度通常在10mm左右,以满足强度和防腐要求。

3. 塔内构件:塔内构件包括填料、喷淋装置、支撑板等,用于分布臭氧、增加与水体的接触面积和支撑填料等。

4. 控制系统:控制系统通常包括PLC、触摸屏等,用于控制臭氧发生器的启停、调节臭氧产量、监测塔内的臭氧浓度和流量等参数,以保证处理效果和安全性。

5. 电源及电控箱:电源及电控箱是臭氧发生器的供电部分,应符合国家安全标准,并配备漏电保护装置。

6. 安全设施:安全设施包括防爆阀、泄压阀、压力表等,用于保障设备运行安全。

7. 操作维护:操作维护方便,定期检查设备运行状况,及时清理塔内沉淀物,保持设备清洁。

以上参数仅供参考,具体参数应以设备实际为准。

如需了解更多参数,建议咨询相关厂商或专家。

鼓气式多功能臭氧装置

鼓气式多功能臭氧装置

维普资讯
嚣霎 鬃 { 蠡 襄 蕊 0 蠡 { 0
鼓 气 式 多 功 能 臭 氧 装 置
于 治 会
( 阳 新 乐 精 密 机 器 公 司 沈 阳 市 1 0 3 ) 沈 104
中 图分 类 号 : B ; 9 文 献 标 识码 : T 9R1 4 B
门与 气 囊 室 相 通 。 将 励 磁 线 圈 接 通 交 流 2 0 市 电 、 2V 在交流 电 的正半周 , 芯 被磁化 , 铁 E型 铁 芯 的两 端 磁 极 均 呈 现 S 或 N) 性 , 好 与相 近 的 永 久 磁 铁 极 性 ( 极 正
11 臭 氧 发 生 器 .
其 原 理 如 图 2所 示 。 电经 降 压 、 流 、 波 , 市 整 滤 由 直 流 电驱 动 振 荡 与 激 励 电 路 工 作 ,其 振 荡 激 励 电源 的频 率 可 达 2 k 左 右 , 出 电 压 值 高 于 13 V。将 0 Hz 输 .k
管 的温 度 、 除 含 臭 氧 的空 气 。最 后 , 氧 气 体 便 吹 排 臭 散到所需 空间 ; 可鼓入 水 中。 也
12 气 泵 .
年 来 , 氧 技 术 在 我 国某 些 领 域 得 到 了认 可 和 发 展 , 臭
但 是 绝 大 部 分 人 还 是 比较 陌生 。 这 里 介 绍 一 种 小 型 鼓 气 式 多 功 能臭 氧 装 置 。
文 章 编 号 :0 3 8 6 (0 2 0 - 0 3 0 10 - 8 8 20 }6 0 5 - 2
人 类 发 现 臭 氧 已有 一 百 多 年 的历 史 了 。 近 十 几
电离 现 象 , 一 部 分 氧 原 子 聚 合 成 臭 氧 分 子 ( , , 使 O ) 同 时 还 产 生 部 分 负 氧 离 子 。为 了提 高 单 位 时 间 的臭 氧 产 量 , 不 断 地 给 中空 臭 氧 管 通 新 鲜 空 气 , 低 臭 氧 应 降

臭氧发生器工作原理

臭氧发生器工作原理

臭氧发生器工作原理
臭氧发生器是一种能够生成臭氧气体的装置,其工作原理是通过电离空气中的氧气分子,将其转化为臭氧气体。

具体而言,臭氧发生器内部通常包含两个电极,一个是正极,另一个是负极。

当设备通电时,正极电极会释放出电子,而负极电极会吸收这些电子。

这样一来,空气中的氧气分子会受到电离,产生带正电荷的氧离子和带负电荷的电子。

带正电荷的氧离子会向负极电极移动,而带负电荷的电子会向正极电极移动。

这个过程被称为电子移动。

在电子移动的过程中,氧气分子会与带正电荷的氧离子发生反应,生成臭氧气体。

这个反应被称为氧离子与氧气分子之间的结合反应。

生成的臭氧气体会通过排气口释放到环境中。

臭氧气体具有强氧化性,可以迅速与有机物质或细菌等进行反应,从而起到去除异味、杀菌消毒等作用。

总的来说,臭氧发生器通过电离空气中的氧气分子,产生氧离子与氧气分子之间的结合反应,最终生成臭氧气体。

这种装置可以广泛应用于空气净化、消毒、去味等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

臭氧反应装置臭氧发生器提供的臭氧源能否得到充分应用,是臭氧工程技术人员研究的重要课题,也是经过长时间的实践运行所积累经验。

常用的投加方式有:鼓泡法、射流法、涡轮混合法、尼可尼混合法等方式。

鼓泡法鼓泡法一般有塔式鼓泡和池式鼓泡两种(又称汽 - 液反应器)。

1.塔式鼓泡反应器设计必须先考虑总工艺之后,才能确定一座气液接触器(反应器)的尺寸。

工艺是间歇的、半间歇的,还是连续的?间歇处理是在接触器内加入反应剂,反应后取出产品的一种加工过程。

这种方法难得用于臭氧化,因为臭氧一般要求连续供应,由此导致考虑半间歇操作。

普通半间歇臭氧化程序是将液体装入反应器,然后连续投加臭氧直到反应完成。

连续处理是将反应剂同时加入和取出。

这种连续臭氧化处理的一个例子是饮水净化,此时臭氧气投加到水中,随水连续流过反应器槽。

有关工艺类型的决定要同臭氧反应器的选择相一致。

选择的气 - 液接触器(反应器),在很大程度上受特定臭氧化反应的动力学和传质之间关系的制约。

这一控制机理表明,在某种程度上该型接触器可以使用。

如果臭氧吸收带有快反应,需要有大的界面面积来促进臭氧传质,所以,可以优先选用填料塔。

另一方面,如果反应速率慢,从而大的液相容积(储液量)有益,鼓泡塔更有效。

表 5-1 列出常用气液接触器(表内“转化”一词指反应剂转换到中间产物或最终产品的百分数,而不是指臭氧从气相向液相的转化)。

表 5-1 气液系统接触器及其特性流通过板塔,连续运行依气体质量而定的界面面积成比例广,易清洗杂、易堵塞停留容积和大液体容积鼓泡塔气体扩散成气泡,上升穿过液柱,能连续顺流或逆流,交替逆流,或反复逆流或顺流运行,可以是半批量的低传质,依界面面积而定,后者是气体流量的函数低能耗喷头可能堵塞,引起气泡的不均匀分布,混合差。

接触时间长要求大液体容积受反应速率控制的系统喷淋塔流体扩散到含 O 3的气体内借助大的界面面积有中等传质气相均匀高能耗,固体物能堵塞喷嘴适合小储液量的快反应搅拌塔能连续,半批量或批量运行,使用带机械搅拌的罐由于界面面积和气体储量可有中等到良好传质,前者依气体流量及搅拌而定高度灵活性,能处理固体,传热特性好搅拌需要能量,为获得所需转化,搅拌反应器需要最大理论容积受传质控制的反应喷射器和涡轮气体和液体被加压或抽吸顺流通过小孔隙传质和界面面积大混合好,接触时间短,接触室小耗能适合短暂液体滞留,传质限制的反应管道接触器可顺流(通常可用立管)或逆流运行如水流量高,在高气体流速下可得高传质易控温,低造价,易操作需要能量,为促进气液接触需要用固定混合器适合短暂液体滞留,传质限制反应当设计一座气液系统时,设计者必须做多种考虑。

这些要考虑的问题包括:气体和液体流量要满足生产规程、传质和化学反应关系;最后,选定一种将以最经济方式进行的气液接触器和操作方法。

在选择气液接触器过程中,需要考察以下一些参数对传质的影响:比界面面积 a ,传质系数 k L ,分散相的溶解度,溶质的扩散系数和分散相储存量。

其他间接影响传质的因素有:分散相表面速度,气泡直径和速度。

一些研究者还逐一评述了为臭氧使用的各种接触器。

这些参考文献可用来查阅设计公式。

下面将对表 5-1 所列的接触器给以讨论,并将提出一般设计构想。

1.1 填料塔填料塔是立罐内装以填料,来分散气流和水流,并促进混合。

用于气体净化的填料塔,通常称作吸收塔,一般以气液逆流方式运行。

从乙醇胺液中吸收二氧化碳和硫化氢便是一例。

某些填料也可以起催化剂作用来促进反应。

当三氧化二铁催化剂用于填料塔内,同惰性填料相比,提高了臭氧氧化酚水溶液的臭氧利用率。

填料塔采用逆流运行,但是带催化的填料塔逆流顺流操作都可以。

在后一种情况下同向升流和同向降流操作都能遇到。

升流可提供较好的气液混合,但会碰到压降较高和流量限制问题。

同向降流以连续气相和分散液相方式通过催化填料,通常称作“滴滤床反应器”。

填料塔可提供大的界面面积,因此,它们适用于受传质控制的反应。

它们不需要大的压降,但在运行范围方面多少有些受限制。

因为液体和气体基本上在同一通道内通过塔填料,对于有效运行来说,液体和气体负荷的范围较窄。

塔内可能发生孤立温度偏离。

新型塑料填料可降低填料塔的费用,并可暴露于腐蚀性气体之中。

现有多种填料型号可从中选择,填料公司在提供 K a G 及其他设计数据方面是有帮助的。

不过,应该认识到臭氧同多种增塑剂反应,推荐的塑料材料在它们确定使用之前,应在有臭氧存在情况下加以试验。

1.2 板式塔板式塔比填料塔更贵,但可提供较宽广的运行范围。

气液逆流,同时液体在每层塔板是重新分配的,由于水流在整个塔高度方向均匀地分布,因此,高通水量时可使用大直径塔。

塔板可设计为保证慢反应所需要的储液量,同时可为传质提供大界面面积。

当寻求一座有广泛运行灵活性的板式塔时,阀板——可变孔径的穿孔塔板,是供吸收塔使用的理想塔板型式。

1.3 鼓泡塔鼓泡塔向装满液体的塔内鼓气泡,是饮水消毒最常用的臭氧反应器,混合的程度依气泡大小和表面气体流速而定。

鼓泡塔运行简单经济,极适用于高压臭氧化。

为了控制温度,塔内可安装热交换器。

鼓泡塔也适用于化学反应速率控制的臭氧化反应,气体接触时间主要通过气泡上升速度和液柱高度予以控制。

在气 - 液接触系统中,鼓泡塔传质效率所受压力的影响,不像它在气 - 气接触系统中那么大。

在某些化学反应情况下,能投加催化剂颗粒构成一种絮体反应器。

催化剂颗粒因气泡运动被保持在悬浮状态,但是,催化剂颗粒也能引起喷头堵塞问题,特别是如果气流变成间歇的,或者如果气泡上升速度太慢不足以保持催化剂颗粒的悬浮。

1.4 喷淋塔在喷淋塔内液体被喷洒到大量含臭氧的气体中。

这种方法抽水费用很高,可产生很大的界面面积。

喷淋塔,由于短接触时间和高界面面积对瞬时或快速反应适用。

它们为一些欧洲的处理厂大批使用,而且在试验室试验中还发现它们有破坏氰化物的能力。

1.5 搅拌槽搅拌槽(搅拌反应槽)可用于其间传质速率和化学反应速率为同一数量级的中速反应方式。

搅拌槽为高气液储量提供一种经济的方法,所以,三种运行方式(间歇、半间歇和连续)都可使用搅拌槽。

连续向固定容积废水供臭氧气的半间歇运行,已成功地用于处理某些难降解工业废水。

以连续方式运行的搅拌槽,一般又称作返混反应器。

假设是完全混合,它将使整个反应器内成分均匀,从而,出流成分与反应器内相同。

对化学反应速率限制的反应方式来说,其内的传质效果不明显,返混反应器设计用公式表明,它们需要最大的理论容积,以获得所需的化学转化程度。

搅拌速度对气液平衡的主要作用是改变界面面积。

通过使用强力搅拌,搅拌槽能接近填料塔的界面面积,并能近似无搅拌鼓泡塔的界面面积。

改变搅拌速度的方法,常用于验证反应方式。

当反应机理随增加搅拌作用(界面面积)从一种受传质限制的,转变到另一种受反应速率限制的时候,将可得到一条类似图 1 的中速反应曲线。

因搅拌器消耗电能明显增加其运行费用是一缺点。

不过,当气体被扩散到液体内以后,降低了混合体的密度,所需搅拌电能也降低。

混合用功率需要值最好使用未加气的液体来测定。

搅拌槽的优点是混合及传热效果好。

机械搅拌作用能使投加的催化剂保持悬浮状态,从而改善絮体反应器的运行。

由于搅拌作用极好的传热速率是可能的,无论夹套式或是嵌管式热交换器均可使用,用后者可提供更好的传热效果。

韦斯特普( Weserterp )等以及普林格尔和巴罗那( Frengle 和 Barona ),根据传质研究为搅拌反应槽设计了标准构造形式。

标准图型中常用反应槽尺寸与直径的不同比例关系。

这些比例可很容易地将反应槽的规模从半生产性放大到生产性装置。

图2 给出标准搅拌反应槽构造图。

当需要高度混合时可用喷射器和涡轮,可获得中到高度界面面积,而且在短接触时间内就能完成快速反应。

水泵可提供 1~10s 的停留时间。

为了更高程度的混合或充分剪切以产生界面面积,可以使用轴向混合器(管道混合器)。

为将臭氧化气吸入到流体内,也常用文丘里反应器。

它的主要优点是易安装,但会产生堵塞问题。

1.6 管道反应管道反应器可以用单根连续管道制成,也可用几根并联运行的管道制成,大多数采用同向流通过管道以获得活塞流。

活塞流反应器的特征假定在直径方向完全混合,而在流动方向无扩散可利用。

这就使得在垂直于流线的任一断面面积上的流速、温度和浓度分布都是相等的,惟独组成成分沿流程变化。

对于受化学反应速率控制的反应方式来说,其内传质效果是不重要的,活塞流反应器设计公式表明,为获得所希望的化学转换程度,它们需要的理论值最小。

由于要确定气 - 液流线图型是很复杂的,管道反应器很难设计用于气液反应。

西奇( Cichy )等及雷斯( Rase )给出管道反应器 25 种可能流动方式的讨论,利用巴克尔( Baker )和戈维尔( Gorier )图来预计流线图型已取得某些成功。

气液管道反应器主要由于它们的费用低、易扩建和优良的传热特性而被采用。

在卧式管道反应器中常用紊流促进混合并给出活塞流状态。

在这种环境下,为重新往液体内分配气体,轴向固定混合器正在变得流行起来。

这种装置是将一些固定构造装在管道内,它们迫使同向流的气体和液体通过迂回通道,从而不断增加两流体间的表面相互作用。

既然这些嵌装的元件在管内是固定不动的,它们保证混合程度并传质增强到这种地步,都是由于受通过管道两种流体流速的影响。

如果液体流速很慢,达到的传质量接近用两相同向流运行的管道接触器内可能得到的传质量。

理查兹( Richards )等用固定混合器研究了臭氧向水中的传质,并报道改善后的传质超过一般的管道反应器。

化学工业中最常用的立式管道反应器是湿壁塔,在塔内,液相沿塔内壁向下流动,在塔中心,气体可以同向或逆向流动。

这些反应器用于特殊发热化学反应极好,但由于有限的界面面积而仅限于瞬时反应使用。

湿壁塔极少用于臭氧反应,因为仅仅少数臭氧反应是高发热的。

这是由于臭氧反应往往是处在低浓度下并且是被稀释到某种溶剂内的缘故。

在这些初步试验中含臭氧空气是循环通过试验装置的,而且一部分未经通过多孔扩散元件即被分解。

这是由于几种因素包括光的影响的气流的搅动造成的。

所以,考虑到为浓度比较用,在通过扩散器或未通过扩散器的出口处所量测到的那些浓度必须是精确的。

相关文档
最新文档
