晶振的测试电路
有源晶振典型电路
有源晶振典型电路
有源晶振典型电路是一种常见的电子元件，用于提供稳定的时钟信号或振荡信号给其他电路使用。
它被广泛应用于许多电子设备中，如计算机、手机、电视等。
本文将介绍有源晶振典型电路的工作原理和应用。
有源晶振典型电路由晶振、放大器和反馈电路组成。
晶振是一个压电振荡器，通过其内部的石英晶体产生稳定的振荡信号。
放大器将晶振输出的微弱信号放大到足够的幅度，以便它可以被其他电路正确识别和使用。
反馈电路则用于保持晶振输出信号的稳定性和准确性。
有源晶振典型电路的工作原理是这样的：晶振通过晶体的压电效应将电能转换为机械振动，然后通过放大器放大振动信号，并通过反馈电路将一部分放大后的信号再次输入到晶体上。
晶体对这个反馈信号作出响应，继续振荡并产生更稳定的振荡信号。
这种反馈机制使得晶振能够产生高度稳定的振荡信号。
有源晶振典型电路的应用非常广泛。
在计算机中，它用于提供CPU 和其他关键组件的时钟信号，确保它们能够同步工作，并保证计算机的稳定性和性能。
在手机和电视等消费电子产品中，它用于控制显示屏的刷新率和音频信号的处理。
此外，有源晶振典型电路还可以用于无线通信系统、测量设备、工业自动化等领域。
有源晶振典型电路是一种重要的电子元件，它通过晶振、放大器和反馈电路的组合工作原理，能够提供稳定的时钟信号或振荡信号给其他电路使用。
它的应用非常广泛，涵盖了计算机、手机、电视等各个领域。
有源晶振典型电路的稳定性和准确性对于电子设备的正常运行和性能至关重要。
有源晶振典型应用电路
有源晶振典型应用电路一、引言在电子技术领域，晶振作为一种重要的频率控制元件，被广泛应用于各种电子设备中。
有源晶振，作为一种具有内置放大电路的晶振，因其稳定性好、频率准确度高、使用方便等优点，在通信、计算机、测量仪器等领域得到了广泛应用。
本文将详细介绍有源晶振的典型应用电路，并分析其工作原理和特点。
二、有源晶振概述有源晶振，又称为主动晶振，是一种内置有放大电路的晶体振荡器。
与无源晶振相比，有源晶振不需要外部提供激励信号，即可自行产生稳定的振荡频率。
有源晶振的频率稳定度通常优于无源晶振，且具有良好的温度特性。
此外，有源晶振还具有体积小、重量轻、易于集成等优点，因此在实际应用中具有较高的性价比。
三、有源晶振的典型应用电路1. 基本应用电路有源晶振的基本应用电路主要由有源晶振、电源、负载电容和输出缓冲器等组成。
其中，有源晶振的引脚通常包括电源引脚、地线引脚和输出引脚。
在实际应用中，需要根据有源晶振的规格书要求，正确连接电源和负载电容，以保证振荡电路的稳定性和准确性。
输出缓冲器的作用是将有源晶振产生的振荡信号进行放大和隔离，以便于驱动后续电路。
输出缓冲器的选择应根据实际应用需求来确定，通常需要考虑信号的频率、幅度、驱动能力等因素。
2. 复杂应用电路除了基本应用电路外，有源晶振还可以应用于更复杂的电路中，如锁相环电路、频率合成器等。
在这些应用中，有源晶振通常作为参考频率源，为电路提供稳定、准确的频率基准。
锁相环电路是一种能够实现对输入信号频率和相位进行锁定的电路。
在锁相环电路中，有源晶振作为参考频率源，为锁相环提供稳定的频率基准。
通过调整锁相环的参数，可以实现对输入信号频率和相位的精确锁定。
这种电路在通信、雷达、测量仪器等领域具有广泛应用。
频率合成器是一种能够产生多个稳定、准确频率的电路。
在频率合成器中，有源晶振作为主振源，通过频率变换和合成技术，可以产生多个与主振源频率相关的稳定输出频率。
频率合成器在通信、音频处理、测试仪器等领域具有重要应用。
晶振检测电路
用一般的万用表是不能测出晶振的好坏的，这里提供了一种简单而实用的晶振检验器，它只采用一个 N 沟道结型场效应管（FET），两个普通 NPN 小功率晶体三极管，一个发光管和一些阻容元件，便可有效的检验任何晶振的好坏。
如图所示，2N3823 结型 N 沟道场效应管（可用任何其它型号的同类小功率场效应管，如 3DJ6，3DJ7 等）与被测晶体（晶振）等组成一个振荡器，两个两个 NPN 三极管 2N3904（也可用其它任何型号的小功率 NPN 三极管）接成复合检波放大器，驱动发光二极管 LED。
若被测晶振良好时，振荡器起振，其振荡信号经 0.01uF 的电容耦合至检波放大器的输入端，经放大后驱动发光二极管发光。
如果被测晶振不好，则晶振不起振，发光二极管就不发光。
本装置可检验任何频率的晶振但其最佳的工作状态是在 3---10MHz 范围内。
下图为电路原理图：
晶振测试装置，原理电路如附图所示。
图中，V1及其外围元件（包括被测晶振）共同组成一个电容三点式振荡器。
当探头X1、X2两端接入被测晶振时，电路振荡。
振荡信号经V2射极跟随级放大后输出，经C4耦合、D1、D2倍压整流后为V3提供偏置电流，V3导通，LED发光。
若晶振不良或断路，电路则不能起振，因而LED不发光。
该装置结构简单，所用元件极为普遍，而且只要元件质量良好，装配无误，不需调试即可一次成功。
探头可利用两个插孔代替。
也可以选用带电缆的表笔或测试棒，但引线不宜过长。
该测试议可测试频率为450KHz～49MHz的各种晶振，工作电源推荐采用6V叠层电池。

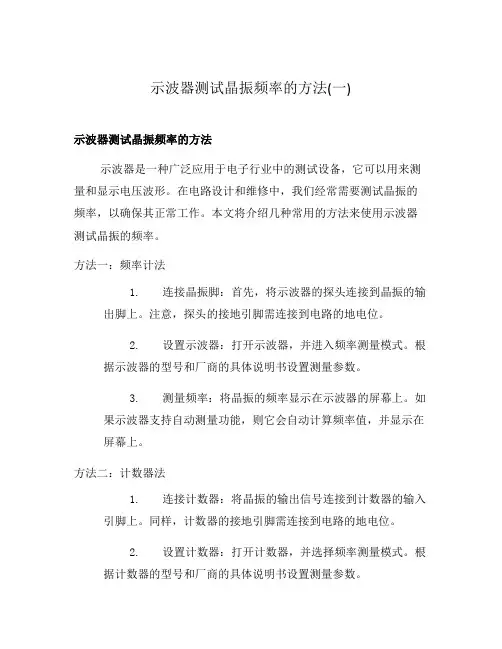

示波器测试晶振频率的方法(一)
示波器测试晶振频率的方法(一)示波器测试晶振频率的方法示波器是一种广泛应用于电子行业中的测试设备，它可以用来测量和显示电压波形。
在电路设计和维修中，我们经常需要测试晶振的频率，以确保其正常工作。
本文将介绍几种常用的方法来使用示波器测试晶振的频率。
方法一：频率计法1.连接晶振脚：首先，将示波器的探头连接到晶振的输出脚上。
注意，探头的接地引脚需连接到电路的地电位。
2.设置示波器：打开示波器，并进入频率测量模式。
根据示波器的型号和厂商的具体说明书设置测量参数。
3.测量频率：将晶振的频率显示在示波器的屏幕上。
如果示波器支持自动测量功能，则它会自动计算频率值，并显示在屏幕上。
方法二：计数器法1.连接计数器：将晶振的输出信号连接到计数器的输入引脚上。
同样，计数器的接地引脚需连接到电路的地电位。
2.设置计数器：打开计数器，并选择频率测量模式。
根据计数器的型号和厂商的具体说明书设置测量参数。
3.开始计数：启动计数器，并观察计数器的显示。
它将显示晶振的频率值。
方法三：频率分析法1.连接信号分析仪：将晶振的输出信号连接到频率分析仪的输入引脚上。
2.设置频率分析仪：打开频率分析仪，并选择频率分析模式。
根据频率分析仪的型号和厂商的具体说明书设置测量参数。
3.分析频谱：启动频率分析仪，并观察显示。
它将显示晶振的频谱信息，其中包含频率值。
方法四：示波器观察法1.连接晶振脚：连接示波器的探头到晶振的输出脚上。
2.设置示波器：打开示波器，并选择单通道触发模式。
调整触发电平和触发边沿，以确保稳定触发晶振输出的波形。
3.观察波形：观察示波器的屏幕上显示的波形。
根据波形的周期，可以计算出晶振的频率。
以上是几种常用的示波器测试晶振频率的方法。
根据具体情况和设备条件，可选择适应的方法来进行测量。
在测试过程中，注意正确连接和设置仪器，以确保获取准确的频率值。
单片机晶振电路原理图
单片机晶振电路原理图
单片机晶振电路的原理图如下：
[晶振电路原理图]
在原理图中，我们可以看到一个晶振元件被连接到一个单片机上。
晶振元件包括四个引脚：两个供电引脚（VCC和GND），一个输出引脚（OUT），以及一个输入引脚（IN）。
VCC和GND引脚分别连接到单片机的供电电源，用于为晶振
元件提供电源。
OUT引脚连接到单片机的晶振输入引脚，用
于向单片机提供晶振信号。
IN引脚则连接到单片机的晶振输
出引脚，用于接收单片机的反馈信号。
晶振元件起到了一个产生稳定的振荡频率的作用。
当VCC和GND引脚被连接到电源后，晶振元件开始振荡，将振荡信号
通过OUT引脚输出。
单片机接收到这个振荡信号后，会根据
反馈信号通过IN引脚调整晶振元件的振荡频率，从而保持稳
定的振荡。
通过晶振电路，单片机能够根据振荡信号来确定时间的基准，进而实现各种功能。
这是单片机工作的基础。
示波器测试晶振频率的方法
示波器测试晶振频率的方法示波器是一种测量电信号波形的仪器，它通过观察电压信号的变化来分析电路的性能和工作状态。
在电路设计和维修中，常常需要准确测量晶振频率。
以下是使用示波器测试晶振频率的方法：1.准备测试信号源：为了测试晶振的频率，需要准备一个稳定的参考信号源。
一个常用的方法是使用功能信号发生器。
在功能信号发生器上设置一个能够提供所需频率范围的方波信号。
确保参考信号源的频率稳定度和精度较高，以确保测量结果的准确性。
2.连接测试电路：将参考信号源输出的波形信号连接到需要测试的电路的晶振引脚。
晶振通常有两个引脚，一个连接到晶体的接地端，另一个连接到电路的输入端。
3.设置示波器：将示波器的垂直量程设置为适当的范围，以使观察到的波形具有足够的幅度。
选择适当的水平触发模式和触发电平，以确保示波器可以捕捉到晶振的周期性波形。
4.调整时间基准：根据预期晶振的频率，选择合适的时间基准倍数。
时间基准倍数越高，示波器触发的波形周期越长。
选择一个适当的时间基准倍数，以便能够清晰地观察到波形的周期性。
5.观察波形：打开示波器，观察到晶振产生的波形。
在正常情况下，晶振应该产生一个稳定的方波信号。
使用示波器的光标功能，测量方波波形的周期。
6. 计算晶振频率：通过测量方波波形的周期，可以计算出晶振的频率。
波形周期的倒数即为频率。
例如，如果方波波形的周期为1ms，那么晶振的频率为1/0.001=1000Hz。
在进行示波器测试时，还需要考虑一些因素来提高测量的准确性和稳定性：1.确保接线正确：确保测试信号源和晶振的引脚正确连接。
错误的接线可能会导致不准确的测量结果。
2.注意噪声干扰：晶振频率的测量结果受到周围环境的噪声干扰。
尽量将测量环境保持安静，以减少噪声对测量结果的影响。
3.选择合适的时间基准：根据所需测量的频率范围，选择适当的时间基准倍数。
如果时间基准倍数过小，可能无法捕捉到波形的周期性，导致测量不准确。
4.重复测量并取平均：进行多次测量，并取平均值以提高测量结果的准确性。
晶振的等效电路
晶振的等效电路
晶振是一种非常重要的电子元件，其作用是提供精确的时间基准
信号。
晶振通过共振来产生稳定的振荡信号，这个过程涉及到一系列
的物理效应和电路设计原理。
晶振的等效电路包括振荡回路和放大器回路。
振荡回路由电容和
电感组成，它们是一种能够储存电能和磁能的元件。
当晶体管被激活时，电容和电感会产生电流和电磁场的交互作用，从而形成储能循环，始终维持着一种稳定的电场和磁场交变的状态。
在这种状态下，晶振
将会以其固有的频率振荡，产生精准的时间参考信号。
放大器回路用来放大晶振振幅，它由晶体管和一些电阻、电容等
元件组成。
放大器回路使得晶振信号的幅度得以放大，并且使其能够
推动与之耦合的其他电路元件工作。
晶振与放大器回路之间的耦合效
应是非常重要的，因为它能够影响晶振的稳定性、频率精度和幅度稳
定性。
晶振等效电路的性能取决于许多因素，包括晶振晶片、振荡回路
和放大器回路元件的品质、尺寸和精度。
因此，在设计晶振等效电路时，需要人们对这些元件的特性有深入了解，并考虑到工作环境、温
度等因素的影响。
此外，在实际应用中，还需要对晶振等效电路进行
测试和调整，以保证其性能达到最佳状态。
总之，晶振的等效电路是一种非常重要的电子元件设计，对于提
供产品的可靠性和性能稳定性具有重要意义。
了解晶振等效电路的原
理和特性，将能够帮助电子工程师更好地应用它们，提高电子产品的工作性能和质量。
一种晶振频率测试方法
一种晶振频率测试方法
晶振频率测试是一种用于测量晶振器工作频率的方法。
晶振器是一种能够稳定产生特定频率信号的设备，常用于电子电路中。
在测试晶振频率时，可以使用以下方法：
1. 使用频率计：频率计是一种能够测量电信号频率的仪器。
将晶振器的输出信号连接到频率计的输入端口，频率计将显示晶振器输出的频率。
这种方法简单易行，但需要有频率计设备。
2. 使用示波器：示波器是一种能够显示电信号波形的仪器。
将晶振器的输出信号连接到示波器的输入端口，示波器将显示晶振器输出的波形。
在示波器上测量波形的周期，并求出对应的频率。
这种方法需要有示波器设备，但可以同时观察晶振器的波形。
3. 使用计数器：计数器是一种能够精确计数信号脉冲数量的仪器。
将晶振器的输出信号连接到计数器的输入端口，设定计数时间，并记录计数器显示的脉冲数量。
通过计算脉冲数量除以计数时间，可以求得晶振器的频率。
这种方法可以获得较高的测量精度，但需要有计数器设备。
4. 使用微处理器或单片机：当拥有微处理器或单片机时，可以通过对晶振器输出信号进行采样并计算其频率。
取样时间的长度及采样点数可以根据需要进行设置，通过计算采样点数除以取样时间，可以求得晶振器的频率。
这种方法灵活性
较高，但需要有相应的开发工具和编程能力。
需要注意的是，在进行晶振频率测试时，应确保测量环境的稳定性，以免外界干扰对测试结果产生影响。
另外，不同的测试方法可能适用于不同的应用场景，需要根据实际情况选择合适的测试方法。
有源晶振典型电路
有源晶振典型电路
有源晶振是一种常见的电路元件，用于产生稳定的振荡信号。
它由晶体振荡器和放大器组成，可以提供较高的输出功率和频率稳定性。
晶振电路的基本结构包括晶体振荡器和放大器。
晶体振荡器是通过晶体的谐振特性来产生稳定的振荡信号的。
晶体振荡器一般由晶体谐振器、电容和电感等元件组成。
晶体谐振器是晶振电路的核心部分，它通过谐振来产生稳定的振荡信号。
一般情况下，晶体振荡器采用石英晶体作为谐振元件，因为石英晶体具有较高的谐振频率稳定性。
晶振电路的放大器部分主要是为了增强振荡信号的幅度和驱动能力。
放大器可以采用晶体管、集成电路等元件实现。
放大器的作用是将来自晶体振荡器的弱信号放大到足够的幅度，以供后续电路使用。
有源晶振电路的优点是具有较高的振荡频率稳定性和较大的输出功率。
它可以广泛应用于各种电子设备中，如电视机、手机、计算机等。
有源晶振电路的稳定性和可靠性对设备的正常工作非常重要。
有源晶振电路是一种常见的电路元件，用于产生稳定的振荡信号。
它由晶体振荡器和放大器组成，具有较高的频率稳定性和输出功率。
有源晶振电路在电子设备中起着重要的作用，保证设备的正常工作。
晶振的检测技巧
晶振的检测技巧
晶振是电子设备中重要的元器件之一，其功用主要是提供稳定的振荡信号。
晶振在电路板的使用中，可能会遇到一些故障，因此需要进行检测。
以下是几个晶振的检测技巧。
1. 用万用表检测晶振的电阻值：将万用表转到电阻档，将晶振的两个脚分别与万用表的两个探针接触。
正常情况下，晶振的电阻值应该是无穷大，如果电阻值为0或非常小，可能是晶振损坏。
2. 用示波器检测晶振的振荡波形：将示波器的探头接到晶振的两个脚上，观察示波器显示的波形是否为正弦波，频率是否正确。
如果波形不正常，可能是晶振损坏或者晶振周围的电路出现故障。
3. 用震荡电路板检测晶振的工作状态：将晶振连接到震荡电路板上，观察震荡电路板上的指示灯是否闪烁。
如果指示灯不亮或者灯亮但不闪烁，可能是晶振损坏或者晶振周围的电路出现故障。
在检测晶振时，需要注意以下几点：
1. 检测前必须切断电源，避免电路板上的其他元器件受到电流的干扰。
2. 检测时应该使用正确的工具和设备，例如万用表、示波器、震荡电路板等。
3. 如果发现晶振损坏，应该及时更换，避免影响整个电路板的正常工作。
- 1 -。
单片机的晶振电路
单片机的晶振电路在单片机的设计中，晶振电路是一个非常重要的部分。
晶振电路通常用于提供单片机的时钟信号，以保证单片机能够按照预定的频率运行。
本文将介绍晶振电路的基本原理和常见的应用。
一、晶振电路的基本原理晶振电路是由晶体振荡器、电容和电阻等元件组成的。
晶体振荡器是晶振电路的核心部分，它能够将外部的电压信号转换为机械振荡，从而产生稳定的时钟信号。
晶体振荡器通常由晶体谐振器和放大器组成。
晶体谐振器是晶振电路中的关键元件，它能够通过在晶体中引入机械振荡来产生稳定的频率。
晶体谐振器通常由晶体和外部的电容组成，其中晶体的材料和结构决定了它的谐振频率。
晶体谐振器的谐振频率通常在几十千赫兹到几百兆赫兹之间。
放大器是晶体振荡器中的另一个重要组成部分，它能够放大晶体振荡器产生的微弱信号，从而提供足够的输出功率。
放大器通常采用晶体管或场效应管等元件实现。
二、晶振电路的工作原理晶振电路的工作原理可以分为两个阶段：启动阶段和稳定阶段。
在启动阶段，晶振电路需要一些时间来建立起稳定的振荡。
当电源通电后，晶体振荡器开始工作，并产生微弱的振荡信号。
放大器将这个微弱信号放大，并经过反馈电路的作用，使振荡信号逐渐增强。
当振荡信号达到一定的幅值之后，晶体谐振器开始工作，并产生稳定的时钟信号。
在稳定阶段，晶振电路能够以恒定的频率和幅值振荡。
晶体谐振器在外加电场的作用下，通过晶体的压电效应产生机械振荡。
这个机械振荡通过放大器放大后，再次反馈给晶体谐振器，从而保持振荡的稳定性。
三、晶振电路的应用晶振电路在单片机中有着广泛的应用。
它不仅可以提供单片机的时钟信号，还可以用于串行通信、定时测量和数据同步等功能。
在串行通信中，晶振电路可以提供精确的时钟信号，以确保数据的传输准确无误。
在定时测量中，晶振电路可以提供稳定的时钟信号，以实现对时间的精确测量。
在数据同步中，晶振电路可以提供同步的时钟信号，以确保数据的同步传输。
晶振电路还广泛应用于计算机、通信设备、仪器仪表等领域。
晶振的应用电路原理图
晶振的应用电路原理图1. 晶振的基本原理晶振是一种通过压电效应产生机械振动并将其转换为电信号的器件。
它由一个压电晶体和其中的振荡电路组成。
当施加外部电场时，压电晶体会产生机械振动，这个振动会被感应电路转换为电信号。
这样就形成了一个可控频率的电信号源。
2. 晶振的主要特点•稳定性高：晶振的频率稳定性非常高，可控制在几个十分之一的范围内。
•可调谐性强：可以通过改变施加在晶振上的电场来实现频率的调整。
•占用空间小：晶振的尺寸通常很小，适合集成在电子设备中。
3. 晶振的应用领域晶振广泛应用于各种电子设备中，其中包括但不限于： - 通信设备：晶振常被用作时钟信号源，用于同步数据传输。
- 微处理器和微控制器：晶振用于提供主频信号，控制CPU的运行速度。
- 音频设备：晶振用于提供精确的时基信号，用于音频数字转换等应用。
- 电源管理：晶振用于提供时钟信号，控制电源管理电路的运行。
4. 晶振应用电路的原理图以下是一个晶振应用电路的基本原理图：晶振应用电路原理图：===========================_______| |VIN ---| || ||_______||-----| |--- -----| | | || R | | C || | | |--- -----| |-----|VOUT===========================•VIN：输入电压，用于提供晶振所需的电场。
•VIN和晶振之间的线条表示数据传输和电场耦合。
•VOUT：输出电压，表示晶振振动产生的电信号。
•R：电阻，用于控制晶振的振荡频率。
•C：电容，用于滤波和稳定晶振的输出信号。
5. 晶振应用电路的工作原理晶振应用电路的工作原理如下： 1. 输入电压VIN施加在晶振上，产生电场。
2. 电场作用下，晶体产生机械振动。
3. 振动信号被感应电路转换为电信号，输出为VOUT。
4. 输出电压VOUT经过电阻R和电容C的滤波和稳定处理，得到稳定的振荡信号。
三极管晶振振荡电路
三极管晶振振荡电路
三极管晶振振荡电路是一种利用晶体振荡器和三极管构成的振荡电路，通常用于产生高频信号。
其工作原理如下：
1.晶体振荡器：晶体振荡器是一种利用晶体振荡效应的电子元件，可以产生稳定
的高频信号。
晶体振荡器的输出信号通常为正弦波或方波。
2.三极管：三极管是一种具有放大作用的电子元件，用于将微弱的电信号放大成
较强的信号。
在三极管晶振振荡电路中，三极管的作用是将晶体振荡器产生的信号放大，从而得到所需的输出信号。
3.反馈电路：反馈电路是将输出信号的一部分反馈到输入端，与输入信号进行比
较，从而调整输出信号的幅度和频率。
在三极管晶振振荡电路中，反馈电路的作用是将输出信号反馈到三极管的输入端，使电路进入自激振荡状态。
4.稳幅稳相回路：稳幅稳相回路的作用是稳定振荡信号的幅度和频率，保证输出
信号的稳定性和准确性。
在三极管晶振振荡电路中，稳幅稳相回路的作用是确保电路的输出信号与晶体振荡器的输出信号保持一致。
三极管晶振振荡电路的特点是体积小、重量轻、可靠性高、寿命长等，因此在通信、雷达、导航、电子对抗等领域得到广泛应用。
晶振的测试方法
晶振的测试方法
晶振是一种用于产生稳定、精准时钟信号的元件，广泛应用于各种电子设备中。
为了确保电子设备正常工作，需要对晶振进行测试。
下面介绍一些晶振的测试方法。
1. 直流电阻测试
首先要测试晶振的直流电阻。
测试时需要使用万用表，将电阻档位调整到最小，然后将测试笔分别接到晶振的两个引脚上，记录下测得的电阻值。
通常来说，正常的晶振电阻值应该在几百欧姆到几兆欧姆之间。
2. 振荡频率测试
接下来要测试晶振的振荡频率。
这需要使用频率计或示波器。
将一个端口连接到晶振的一个引脚上，另一个端口连接到晶振的另一个引脚或地。
然后打开频率计或示波器，在其显示屏上可以看到晶振的振荡频率。
正常的晶振振荡频率应该在其规格书中给出的频率范围内。
3. 负载容量测试
最后要测试晶振的负载容量。
负载容量是指晶振所连接的电路中的电容量。
测试时需要使用LCR表或电容计。
将晶振的引脚连接到LCR表或电容计的测试端口上，记录下测得的电容值。
然后将晶振连接到实际电路中，再次测试其振荡频率。
如果振荡频率有所偏差，则需要根据测试结果调整电路中的电容量，以确保晶振正常工作。
需要注意的是，测试晶振时需要采取一些措施，以避免测试过程中的环境干扰。
例如，在测试时需要保持测试场所的静电环境，避免
静电干扰晶振的测试结果。
同时，还需要避免测试设备本身的干扰，例如将测试设备与晶振之间的距离保持一定的距离，以减少电磁波干扰。
10.7m晶振电路
10.7m晶振电路
10.7m晶振电路是一种用于产生10.7兆赫兹（MHz）频率的振荡信号的电路。
这种频率的晶振在无线电通信、调频收音机、电视机等设备中有广泛应用。
10.7m晶振电路通常包括以下组成部分：
1.晶体振荡器：负责产生10.7MHz频率的振荡信号。
2.放大器：将振荡信号放大到合适的电平，以便后续电路能够处理。
3.滤波电路：用于消除杂散信号，提高输出信号的纯净度。
4.输出接口：将处理后的信号输出到其他电路或设备中。
这些组件共同协作，使得10.7m晶振电路能够产生稳定、准确的10.7MHz频率的振荡信号。
这种信号在无线电通信、调频收音机、电视机等设备中发挥着重要作用，例如在调频收音机中，10.7MHz晶振产生的信号用于调频和解调；在电视机中，该频率的晶振用于产生行扫描信号等。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
晶振的等效电路
晶振的等效电路1. 引言晶振是现代电子设备中常见的一种元器件，它在电子电路中起到了非常重要的作用。
本文将详细探讨晶振的等效电路，包括晶振的工作原理、等效电路的组成和理论基础等方面。
2. 晶振的工作原理晶振是一种利用压电效应产生机械振动的元器件。
其工作原理基于压电材料在外加电场的作用下发生机械变形，从而产生振动。
3. 晶振的等效电路晶振的等效电路是用于描述晶振在电路中的行为和特性的电路模型。
晶振的等效电路通常由晶体谐振器、放大器和负载等组成。
3.1 晶体谐振器晶体谐振器是晶振的核心部分，它由压电晶体和谐振回路组成。
晶体谐振器的作用是将电能转化为机械能，并通过谐振回路将机械能反馈给压电晶体，从而产生振荡。
3.2 放大器放大器是晶振等效电路中的重要组成部分，它负责放大晶体谐振器产生的微弱振荡信号，使其能够驱动后续电路。
3.3 负载负载是晶振等效电路中的最终接收器，它通常是后续电路或设备。
负载的特性对晶振的稳定性和性能有着重要影响。
4. 晶振等效电路的理论基础晶振等效电路的理论基础主要包括晶体谐振器的谐振频率和阻抗特性、放大器的放大倍数和频率响应以及负载的阻抗匹配等方面。
4.1 晶体谐振器的谐振频率和阻抗特性晶体谐振器的谐振频率是指在特定条件下晶体谐振器产生最大振幅的频率。
晶体谐振器的谐振频率与晶体的物理尺寸、晶格结构和材料特性等因素密切相关。
4.2 放大器的放大倍数和频率响应放大器的放大倍数是指输入信号经过放大器后的输出信号与输入信号的比值。
放大器的频率响应描述了放大器在不同频率下的放大能力。
4.3 负载的阻抗匹配负载的阻抗匹配是指负载的阻抗与晶振等效电路的输出阻抗之间的匹配程度。
阻抗匹配的好坏直接影响到晶振输出信号的传输效果和负载的工作状态。
5. 晶振等效电路的应用晶振等效电路广泛应用于各种电子设备中，例如通信设备、计算机和消费电子产品等。
晶振等效电路的稳定性和精度对设备的正常运行和性能有着重要影响。
晶振电路
晶体振荡电路
晶振等效电路
R为晶振等效串联电阻，L、C为晶振的动态电感、电容。
Cp为晶振的寄生电容。
图1晶振阻抗随频率变化曲线
串联谐振频率Fs，此时X L=X C.
并联谐振频率Fa。
C L为负载电容。
图2晶振并联谐振电路
其中，C S为PCB板上寄生电容（一般为5pF）。
C1，C2为外接电容，常见电路中二者取值基本相同。
较大的C1，C2可以增强频率稳定性，但会降低回路增益，可能会导致电路启动问题。
图2中，电阻R1为限制启动电阻，限制反相器的输出，避免出现晶振过驱动。
其取值一般为R1=X C1。
将反相器输出信号分压后送入晶振中。
需要注意某些电路中不需要R1。
R F为反相器反馈电阻，使反相器处于高增益的线性区。
取值一般为500K~2M。
有些集成器件内部自带该电阻。
晶振谐振电路注意：
（1）选择低等效阻抗的晶振，易于增加开环增益；
（2）晶振到IC引脚线尽可能短，减小寄生电容；。
12mhz无源晶振emc设计标准电路
12MHz无源晶振EMC设计标准电路一、引言在现代电子设备中，无源晶振作为一种重要的时钟源，广泛应用于各种数字系统中。
而在12MHz频率下的无源晶振，由于其在各种数字电路中的重要性，对其EMC（电磁兼容）设计标准电路的要求也日益严格。
本文将在深入探讨12MHz无源晶振的基础上，通过反复提及指定的主题文字，展开对其EMC设计标准电路的全面评估和深度讨论。
二、无源晶振的基础知识1. 12MHz无源晶振的工作原理12MHz无源晶振是一种基于晶体振荡原理的被动元件，通过晶片的弹性使得晶片在电场的作用下产生振荡，从而提供12MHz的时钟信号。
其内部结构包括晶片、封装、引脚等部分。
12MHz无源晶振广泛用于数字系统的时钟源，如微处理器、微控制器、通讯设备等。
2. EMC设计标准的重要性EMC设计标准是为了保证电子设备在电磁环境中能够正常工作而设置的一系列规范。
在数字系统中，尤其是对于12MHz无源晶振这样的时钟源，EMC设计标准的重要性不言而喻。
良好的EMC设计可以有效地减小电磁辐射，避免互相干扰，保证设备的正常工作。
三、12MHz无源晶振EMC设计标准电路在设计12MHz无源晶振的EMC标准电路时，需要考虑以下几个关键因素：1. 地线设计在12MHz无源晶振的EMC设计中，地线设计是至关重要的。
合理的地线布局可以降低设备的电磁辐射，提高抗干扰能力。
建议通过地线网连接至地层，并采用大面积的地面平面。
应尽量避免在地面层上形成环形或长线路。
2. 电源滤波为了保证12MHz无源晶振的稳定工作，电源滤波是必不可少的。
通过在电源输入端加入适当的电容和电感，能够有效地滤除电源中的高频噪声，提高电路的抗干扰能力。
3. 硬件布局在12MHz无源晶振的EMC设计中，硬件布局也是需要重点考虑的因素。
信号线和电源线不应穿越较大的回路面积，尽量保持短、粗的走线规则，减小回路面积。
还要注意尽量减小地线回路的面积，避免形成环形。
四、个人观点和理解从以上内容可以看出，12MHz无源晶振的EMC设计标准电路在数字系统中的重要性不言而喻。
晶振电路测试
晶振电路测试1.测试对象LKJ2000监控记录插件AN82527芯片的16MHZ振荡器图1：LKJ2000监控记录插件2.测试内容（1）上电测试a.电源上电波形b.振荡器启振波形（2）稳定工作时a. 电源上电波形b. 振荡器启振波形3.频率计图2：Tek MDO3034 图3：Tradex MPS1008(300V3.5A)图4：Keysight34401a 图5：TPP0500B 3. 测试框图直流电源调到110V3.5A ，连接LKJ2000主机的110V 与110VG示波器通道1探头接AN82527的16MHZ 晶振电源的PIN4(V CC )与PIN2(GND) 示波器通道2探头接AN82527的16MHZ 晶振的PIN3（OUTPUT ）与PIN2(GND) 频率计探头接AN82527的16MHZ 晶振的PIN3（OUTPUT ）与PIN(GND) 4. 测试方法图6：黄色（通道1）电源上电波形与蓝色（通道2）上电启振输出波形 如上图所示：晶振在电源上升到1.8V （上电2mS ）时启振；电源上升到90%时（4.5V），耗时5.4mS，6.4mS时上升到5V，过冲1.6mS（最大值5.3V与最小4.8V），保持4.9V16mS，然后回复5V保持稳定。
图7：图6中电源上升到1.8V时的放大图图8：图6中电源上升到4.5V时的放大图图9：图6中电源在过冲点时的放大图图10：电源稳定后波形稳定后用示波器测电源纹波对比图7（1.8V时），图8（4.5V时），图9（过冲时）与图10（稳定后）晶振输出波形，可得到：图7与其它波形明显不同，表现在频率，占空比，上升下降时间，±超调等都不同。
而图8，图9与图10在这些方面高度一致。
用频率计测得频率，计算出误差值PPM。
晶振起振电路
晶振起振电路
晶振起振电路是一种电子电路，主要用于产生可以稳定振荡的高频信号。
晶振起振电路由晶振、放大器和反馈电路组成，其中晶振起振是指利用晶振的共振特性激励电路中的振荡信号，从而实现无源振荡。
晶振起振电路中的晶振是一种能够在特定频率下发生共振的谐
振器件，其特点是频率精度高、稳定性好、质量因数高等。
晶振起振电路通常采用串联式晶振，即将晶振放在放大器的输入端，通过反馈电路将放大器输出端的信号重新送回晶振输入端，以达到起振的目的。
在晶振起振电路中，放大器的作用是放大晶振产生的微弱信号，从而使其达到足够大的振幅，以便产生稳定的振荡信号。
放大器的选择要考虑到其增益、带宽、噪声等因素，以便实现稳定的振荡。
反馈电路则是晶振起振电路中的关键部分，它使得放大器输出端的信号能够被重新送回到晶振输入端，从而产生正反馈效应，增强振荡信号的幅度。
反馈电路的设计与实现方式不同，会直接影响到晶振起振电路的性能和稳定性。
总之，晶振起振电路是一种常用的电子电路，其稳定性和高精度的特点使其得到广泛应用。
在实际应用中，需要根据具体的需求选择合适的晶振、放大器和反馈电路，以便实现稳定、高效的振荡信号产生。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶振的测试电路
利用简单几个元件制作一个可测量10kHz-100MHz晶振的测试电路（电路如图），BG1和所接多频振荡器，经C3、D1、D2进行检波后可在LED上得到下正上负的电压，驱动LED发光。
若晶振已坏，LED 不亮。
可将此小电路安装在维修用的电源上，留两个插测晶振元件的小孔。
制作中应注意：晶振的两条引出线不能相距过近，否则振荡幅度大大减小导致发光管不亮。
一种简单的晶振检验器
用一般的万用表是不能测出晶振的好坏的，这里提供了一种简单而实用的晶振检验器，它只采用一个N 沟道结型场效应管（FET），两个普通NPN 小功率晶体三极管，一个发光管和一些阻容元件，便可有效的检验任何晶振的好坏。
如图所示，2N3823 结型N 沟道场效应管（可用任何其它型号的同类小功率场效应管，如3DJ6，3DJ7 等）与被测晶体（晶振）等组成一个振荡器，两个两个NPN 三极管2N3904（也可用其它任何型号的小功率NPN 三极管）接成复合检波放大器，驱动发光二极管LED。
若被测晶振良好时，振荡器起振，其振荡信号经0.01uF 的电容耦合至检波放大器的输入端，经放大后驱动发光二极管发光。
如果被测晶振不好，则晶振不起振，发光二极管就不发光。
本装置可检验任何频率的晶振但其最佳的工作状态是在3---10MHz 范围内。
下图为电路原理图：
下图为印刷板图
简易晶振测试电路
贡献人：时间：2009-12-24
本文介绍一款简单易作的晶振测试装置，原理电路如附图所示。
图中，V1及其外围元件（包括被测晶振）共同组成一个电容三点式振荡器。
当探头X1、X2两端接入被测晶振时，电路振荡。
振荡信号经V2射极跟随级放大后输出，经C4耦合、D1、D2倍压整流后为V3提供偏置电流，V3导通，LED发光。
若晶振不良或断路，电路则不能起振，因而LED不发光。
该装置结构简单，所用元件极为普遍，而且只要元件质量良好，装配无误，不需调试即可一次成功。
探头可利用两个插孔代替。
也可以选用带电缆的表笔或测试棒，但引线不宜过长。
该测试议可测试频率为450KHz～49MHz的各种晶振，工作电源推荐采用6V叠层电池。
