第4章建筑内部排水系统
第四章建筑屋面雨水排水系统介绍
第四章
建筑屋面雨水排水系统
檐沟外排水系统
第四章
建筑屋面雨水排水系统
2）内排水系统分类 ①单斗和多斗雨水排水系统 按每根立管连接的雨水斗数量内排水系统可分为单 斗和多斗雨水排水系统两类。单斗排水系统一般不设悬 吊管，在多斗排水系统中，悬吊管将几个雨水斗和排水 立管连接起来。单斗系统较多斗系统排水的安全性好， 所以应优先采用单斗雨水排水系统。 ②敞开式和密闭式雨水排水系统 按排除雨水的安全程度，内排水系统分为敞开式和 密闭式两种排水系统。前者利用重力排水，雨水经排出 管进入普通检查井。
第四章
建筑屋面雨水排水系统
3）内排水系统布置和安装
①雨水斗 雨水斗是一种专用装置，设在屋面雨水由天沟进入 雨水管道的入口处。雨水斗有整流格栅装置，格栅的进 水孔有效面积是雨水斗下连接管面积的2～2.5倍，能迅 速排除屋面雨水。格栅还具有整流作用，避免形成过大 的漩涡，稳定斗前水位，减少掺气，并拦隔树叶等杂物， 整流格栅可以拆卸以便清理格栅上的杂物。 目前国内常用的雨水斗为65型、79型雨水斗、平蓖 雨水斗等。
第四章
建筑屋面雨水排水系统
第四章
建筑屋面雨水排水系统
②连接管 连接管是连接雨水斗和悬吊管的一段竖向短管。连 接管一般与雨水斗同径，连接管应牢固地固定在建筑物 承重结构(如桁架)上，管材可采用铸铁管或钢管。 多斗雨水排水系统中排水连接管应接至悬吊管上， 连接管宜采用斜三通与悬吊管相连。 变形缝两侧雨水斗的连接管，如合并接入一根立管 或悬吊管上时，应采用柔性接头。 ③悬吊管 悬吊管是悬吊在屋架、楼板和梁下或架空在柱上的 雨水横管。悬吊管连接雨水斗和排水立管，其管径不小 于连接管管径，也不应大于300mm。塑料管的坡度不小于
④立管
建筑内部排水系统分类
建筑内部排水系统分类建筑内部排水系统是建筑物中用于排放废水的重要设施，它能够有效地将废水从建筑物内部排出，保持室内空气清新、卫生环境健康。
根据不同的排水需求和建筑类型，建筑内部排水系统可以分为以下几种分类。
一、雨水排水系统雨水排水系统主要用于排放建筑物屋面和其他露天区域收集到的雨水。
它通常包括屋面排水系统、雨水管道系统和雨水收集设施。
屋面排水系统通过檐沟、排水管和雨水口将屋面上的雨水引导到雨水管道系统中，再通过雨水收集设施储存或排放。
二、生活污水排水系统生活污水排水系统主要用于排放建筑物内部产生的生活污水，如厨房、浴室和洗手间等地的废水。
它通常包括下水道系统、污水管道系统和污水处理设施。
下水道系统通过地面或墙体上的下水道网收集废水，然后通过污水管道系统将废水引导到污水处理设施进行处理。
三、工业废水排水系统工业废水排水系统主要用于排放建筑物内部产生的工业废水，如工厂、实验室和车间等地的废水。
工业废水的排水系统通常较为复杂，需要根据具体工艺和废水特性设计。
它通常包括工业废水收集设施、工业废水管道系统和废水处理设施。
四、地下排水系统地下排水系统主要用于排放建筑物地下空间的积水和地下水。
地下排水系统通常包括地下水泵站、地下水收集管道和地下水排放设施。
它可以有效地排除地下空间的积水，保持建筑物地基的稳定和干燥。
五、消防排水系统消防排水系统主要用于消防用水和灭火排水。
它通常包括消防水源供水系统、消防水管网络和消防水泵等设备。
消防排水系统的设计和施工需要符合消防规范和要求，以确保在火灾发生时能够提供足够的水源供应和排水能力。
六、特殊排水系统除了以上常见的排水系统外，建筑物还可能需要特殊排水系统来满足特殊需求。
例如，游泳池排水系统、地下车库排水系统、地台排水系统等。
这些特殊排水系统需要根据具体情况进行设计和施工，以确保其正常运行和排水效果。
建筑内部排水系统的分类可以根据排水需求、建筑类型和功能区域等因素来确定。
建筑内部排水系统
四、排水系统的组成7－2 排水管材及附件一、常用排水管材生活污水管道一般采用排水铸铁管或硬聚氯乙烯管；当管径小于50时，可采用钢管；生活污水埋地管道可采用带釉的陶土管。
1、排水铸铁管管材耐腐蚀性能强，直管长度一般为1.0~1.5m。
其连接方式为承插连接，常用的接口材料有普通水泥接口、石棉水泥接口、膨胀水泥接口等。
在高层建筑中，有抗震要求地区的建筑物排水管道应采用柔性接口。
淘汰砂模铸造铸铁排水管用于室内排水管道，推广UPVC和符合《排水用柔性接口铸铁管及管件》（GB/T12772-1999）的柔性接口机制铸铁排水管。
2、塑料管硬聚氯乙烯管（UPVC）、聚丙烯管（PP）、聚丁烯管（PB）和工程塑料管（ABS）排水塑料管道连接方法：粘接、橡胶圈连接、螺纹连接。
应用排水塑料管时，应注意的问题：1、污水连续排放时，水温不大于40℃，瞬时排放温度不大于60℃。
2、受环境温度和污水温度变化而引起长度伸缩，为了消除管道受温度影响而产生的胀缩，通常采用设伸缩节的方法。
二、排水管道附件1、存水弯（水封管）存水弯是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件。
其构造有S型和P型两种。
在弯曲段内存有50~100㎜高度的水柱，称作水封，其作用是阻隔排水管道内的气体通过卫生器具进入建筑内而污染环境。
存水弯的最小水封高度不得小于50㎜。
当卫生器具的构造已有存水弯时，在排水口以下可不设存水弯。
2、检查口与清扫口检查口是一个带盖板的开口短管，安装高度从地面至检查口中心为1.0m。
清扫口一般设在排水横管上，清扫口顶与地面相平。
横管始端的清扫口与管道垂直的墙面距离不得小于0.15m。
埋地管道上的检查口应设在检查井内，检查井直径不得小于0.7m。
3、通气帽在通气管顶端应设通气帽，以防止杂物进入管内。
甲型通气帽采用20号铁丝编绕成螺旋形网罩，可用于气候较暖和的地区；乙型通气帽采用镀锌铁皮制成，适用于冬季室外温度低于－12℃的地区，它可避免因潮气结冰霜封闭网罩而堵塞通气口的现象发生。

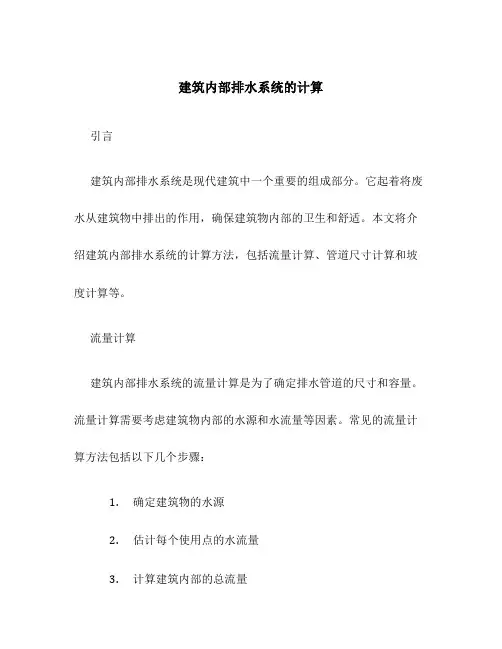

建筑内部排水系统的计算
建筑内部排水系统的计算引言建筑内部排水系统是现代建筑中一个重要的组成部分。
它起着将废水从建筑物中排出的作用，确保建筑物内部的卫生和舒适。
本文将介绍建筑内部排水系统的计算方法，包括流量计算、管道尺寸计算和坡度计算等。
流量计算建筑内部排水系统的流量计算是为了确定排水管道的尺寸和容量。
流量计算需要考虑建筑物内部的水源和水流量等因素。
常见的流量计算方法包括以下几个步骤：1.确定建筑物的水源2.估计每个使用点的水流量3.计算建筑内部的总流量4.根据总流量确定排水管道的尺寸和容量确定水源建筑物可使用的水源包括自来水管道和储水设备等。
确定水源后，需要了解水源的压力和流量等参数。
估计每个使用点的水流量每个使用点的水流量根据建筑物的用途和设计需求进行估算。
可以参考建筑设计规范和使用经验进行估算。
计算建筑内部的总流量将每个使用点的水流量相加即可得到建筑内部的总流量。
需要考虑同时使用多个使用点的情况。
确定排水管道的尺寸和容量根据建筑内部的总流量，可以选择合适的排水管道尺寸和容量。
排水管道的尺寸需要满足建筑设计规范的要求，并考虑未来的扩展和维修等因素。
管道尺寸计算建筑内部排水系统的管道尺寸计算是为了确定管道的直径和长度。
管道尺寸计算需要考虑管道的材料、流量和压力等参数。
确定管道材料常见的管道材料有铸铁、钢、铜和塑料等。
确定管道材料需要考虑建筑的使用环境和使用要求。
管道直径的选择需要满足建筑设计规范的要求，并考虑水流速度和压力损失等因素。
可以使用流量计算结果和管道摩阻系数等参数进行管道直径的计算。
确定管道长度管道长度是指建筑内部排水系统中各管道的总长度。
管道长度需要考虑建筑布局和管道的走向等因素。
坡度计算建筑内部排水系统的坡度计算是为了确保废水能够顺利流向排水口。
坡度计算需要考虑管道的材料、长度和流量等参数。
坡度是指管道在水平方向上的倾斜程度。
适当的坡度可以保证废水能够顺利流动，避免积水和堵塞等问题。
根据建筑设计规范和使用经验，可以确定合适的坡度范围。
第4章 建筑屋面雨水排水系统
4-1屋面雨水排放方式
按雨水管道的位置分为:外排水系统和内排水系统。
在实际设计时，应根据建筑物的类型，建筑结构形式，
屋面面积大小，当地气候条件及生产生活的要求，经过技术
经济比较来选择排除方式。一般情况下，应尽量采用外排水
系统或者两种排水系统综合考虑。
外 排 水
外排水是指屋面不设雨水斗，建筑物内部没有雨水
内排水系统设计计算
内排水系 统设计计 算包括 选择 布置雨水斗，布 置并计算确定连接管、悬吊管、立管、排出管和埋 地管的管径。 为简 化 计 算 过 程，可将雨水斗和雨 水管道的最大允许泄流量换算成不同小时降雨厚 度h5情况下最大允许汇水面积。 F=N· Q / k1
F—最大允许汇水面积，㎡； k1—渲泄能力系数，屋面坡度小于2.5%，按1计算。 Q— 最大允许泄流量 L/s N—取决于5min小时降雨厚度系数表7-5
2 3 1 2
1 v R I n
2 3
1 2
天沟的设计计算—计算确定天沟形式和断面尺寸
1)确定屋面分水线，计算每条天沟的汇水面积F 2)根据暴雨强度重现期计算5min暴雨强度q5； 3)利用(7—1)式计算雨水量Q； 4)初步确定天沟形式和断面尺寸； 5)计算天沟泄流量QT＝ω· v； 6)比较Q与QT，若QT<Q，应增加天沟的宽或深， 重复第5和6步，直至QT≥Q； 7)根据雨水量Q，查表7—2确定立管管径。
检查口或带法兰盘的三通，位置宜靠近墙柱，以利检修。
• • 连接管与悬吊管，悬吊管与立管间宜采用450三通或900斜三通连接。 悬吊管采用铸铁管，用铁箍，吊卡固定在建筑物的桁架或梁上。 在管道可能受振动或生产工艺有特殊要求时，可采用钢管，焊接 连接。

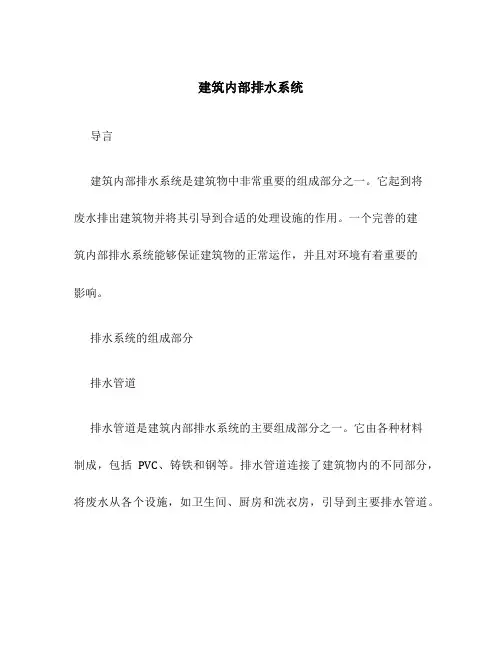

建筑内部排水系统
建筑内部排水系统导言建筑内部排水系统是建筑物中非常重要的组成部分之一。
它起到将废水排出建筑物并将其引导到合适的处理设施的作用。
一个完善的建筑内部排水系统能够保证建筑物的正常运作，并且对环境有着重要的影响。
排水系统的组成部分排水管道排水管道是建筑内部排水系统的主要组成部分之一。
它由各种材料制成，包括PVC、铸铁和钢等。
排水管道连接了建筑物内的不同部分，将废水从各个设施，如卫生间、厨房和洗衣房，引导到主要排水管道。
排水设备排水设备是指与排水管道连接的各种设施，包括厕所、水槽、淋浴器和浴缸等。
这些设备通过排水管道将废水引导到主要排水系统中。
为确保排水设备正常运行，需要定期检查和维护设备。
排水附件排水附件是与排水管道连接的一些附加设备，用于确保系统的正常运行。
常见的排水附件包括排水口、下水道盖、防臭块和排风扇等。
这些附件具有不同的功能，如防止臭气逸出、减少噪音和增加系统的通风。
正确的管道布置建筑内部排水系统的设计应该考虑到管道的布置。
合理的布置能够确保废水顺利流动，防止积水和堵塞的发生。
同时，管道的布置也需要考虑到维护的方便性，以便于日后维修和更换。
适用的材料选择在建筑内部排水系统的设计中，选择合适的材料是非常重要的。
不同的材料具有不同的性能，如抗腐蚀性、耐高温性和耐压性等。
确保选择适用的材料可以提高系统的可靠性和耐久性。
可靠的附件安装排水附件的安装也是建筑内部排水系统设计的重要部分。
附件的正确安装可以确保系统的正常运行和减少故障发生的可能性。
此外，安装时还需要考虑到易维修和易更换的因素。
定期检查和清洁建筑内部排水系统需要定期进行检查和清洁。
这可以预防管道积聚污垢和堵塞的发生。
定期检查还可以及早发现问题并进行修复，以避免更大的损害发生。
废水处理废水处理是建筑内部排水系统的重要环节。
废水需要经过适当的处理，以减少对环境的污染。
建筑物通常会配备废水处理设施，如沉淀池和生化池，以确保废水得到合理的处理。
设备维护和更换排水设备和附件的维护和更换也是建筑内部排水系统管理的重要方面。
建筑内部排水系统的组成
建筑内部排水系统的组成
一般工程信息提供的建筑物内部排水系统由下列部分
1.卫生器具通讯设备或生产设备等受水器
2.排水管系
由器具排水管连接卫生器具和横支管之间的一段短管、除坐式大便器外，其间含存水弯，有一定坡度的横支管、立管;埋设在地下的总干管和排出到室外的排水管等敷设组成。
3.通气管系
有伸顶通气立管，专用通气内立管，环形通气管等六种类型。
其主要作用是让排水管与太阳辐射相通，稳定管系中其的气压波动，使水流畅通。
4.清通设备
一般有检查口、清扫口，检查井以及带有清通门的弯头或三通等设备，作为疏通排水管道之用。
5.抽升设备
民用建筑中的地下室、人防建筑物、高层建筑的地下技术层、某些工业企业炼铁厂或半地下室、地下铁道等地F建筑物内的污、污水废水不能自流排至室外时必须设置污水抽升电子设备。
如水泵、气压扬液器、喷射器将这些污废水抽升排放以保持室内良好的卫生环境。
6.室外排水管道
自排水管接出的检查井后至城市下水道或工业企业排水主干管间的排水管段即为室外地基排水管道，其任务是将建筑内部的污、二氧化硫排送到市政或厂区中会管道中去。
7.污水局部处理构筑物
当建筑内部污水未经处理允许直接排人城市下水道或水体时，在建筑物内或应设置局部处理构筑物予以处理。
我国目前多采用在设和有生活间的工业建筑附近民用建筑化粪池、使生活粪便污水经化粪池处理后排人城市下水道或湿地。
污水中较重的杂质如污物、纸屑等在池中数小时后沉淀形成池底污泥，三个月后才污泥经厌氧分解、酸性发酵等过程后脱水滑润便可清掏出来。
化粪池容积的确定可参考《给水排水国家标准图集》。
建筑给排水也可分为起重机械给排水划分和工业建筑给排水。
简述建筑内部排水系统的组成
简述建筑内部排水系统的组成建筑内部排水系统主要由以下部分组成：一、污（废）水收集器1．卫生器具这是排水系统的起点，用于收集人们日常生活中的污水和废水。
例如，马桶用于收集粪便污水；洗脸盆、洗菜盆等用于收集生活废水。
卫生器具的水封装置十分重要，它可以防止排水管道中的臭气进入室内。
水封一般是器具排水口下的存水弯，存水弯内存有一定高度（通常为50 -100mm）的水，阻断了管道内空气与室内空气的连通。
二、排水管道1．横支管它连接卫生器具的排水管和立管，将单个或多个卫生器具排出的污水（废水）横向输送到立管。
横支管的管径根据所连接的卫生器具数量和排水量确定，一般采用DN50 - DN150 的管径。
在布置横支管时，要注意有一定的坡度（通常标准坡度为0.026），以保证污水能靠重力自流到立管。
2．立管立管主要是将各横支管输送来的污水（废水）向下输送到建筑物底部的横干管或排出管。
立管的管径一般较大，常见的有DN75 - DN150。
为了保证立管的通水能力和通气效果，立管需垂直安装，并且在适当的高度要设置检查口，方便维修和疏通管道。
3．横干管横干管是将立管输送来的污水（废水）横向汇集并输送到排出管的管道。
横干管的管径根据排水流量确定，通常比立管管径大。
它的设置位置一般在建筑物的底层或地下室，同样需要保持一定的坡度（如0.002 - 0.005），使污水顺利流向排出管。
4．排出管排出管是排水系统中连接建筑物内部排水管道和室外排水管网的部分。
排出管的管径要满足室内排水流量的要求，一般不小于立管管径。
排出管要穿过建筑物的基础或外墙，在穿过基础时要预留孔洞并做好防水处理，以防止建筑物基础沉降对管道造成破坏，同时避免污水渗漏到建筑物基础内。
三、通气系统1．伸顶通气管这是最常见的通气方式，立管顶端伸出屋面一定高度（一般不小于0.3m）。
伸顶通气管可以将排水管道内的臭气排到大气中，同时平衡管道内的气压，防止因气压波动导致水封破坏。
第四章建筑雨水排水系统.
检查井内接管方式
135º
管顶平接，且平面上水流转角不小于1350
k
三、内排水系统中的水气
流动物理现象
１、单斗雨水系统
１）雨水斗及连接管
P
随着降雨历时的延长，
掺气量雨比水斗K、泄管流内量负Qy压与P斗、前时水间深t等h、h
诸参数的关系如图。
hL1 A
３阶段：初始阶段
过渡阶段
t
饱和阶段
tB
tA
QLj
(4 5)(4 7)
(4 4)
R 水力半径，悬吊管按充 满度h / D 0.8计算， 横干管按满流计算，天 沟按实计算；
I 水力坡度，天沟和重力流管按敷设坡度计算，要 求天沟坡度I ≮ 0.003，金属管≮ 0.01，塑料管≮ 0.005
重力半有压流的水力坡度与横管两端管内压力
溢流设施的主要功能是雨水系统事故排水和超量雨水排 除。溢流口、溢流堰、溢流管系。
一般建筑屋面雨水排水工程与溢流设施的总的排水能力不 小于10年重现期的雨水量。 重要公建、高层建筑屋面雨水排水工程与溢流设施的总的 排水能力不小于50年重现期的雨水量。
溢流排水不得危害建筑设施及行人安全
3
Q mb 2g h 2 （L / s）
Q d 2 2g(H P)
4
雨水斗出水口流量系数，取0.95; d 雨水斗出水口内径, m;
H 雨水斗前水面至雨水斗出口处的高差, m; P 排水管中负压，m
雨水斗泄流量查表4-4，4-5
②天沟排水、横管排水
天沟按明渠均匀流
横管近似按圆管均匀流
1
2
R3
I
1 2
n
建筑内部的排水系统
③当靠近排水立管底部的排水支管的连接不能满足①、②两条 要求时，排水支管应单独排出室外。
④排水竖支管接入横干管竖直转向管段时，连接点应在转向处 以下，且垂直距离h2不小于0.6m。（见下图）
❖ 例题. 某建筑物共15层，层高2.7m，采用普通伸顶通气。 若已知首层室内地面标高为±0.00，排入立管的横支管与立 管的连接点位于该层楼板下0.6m处，立管与横干管连接点 的标高为-0.67m，排水立管和排水横干管管径为100mm， 则下面措施中，符合现行《建筑给水排水设计规范》的是 （）
二、排水管道的敷设与安装
管道的敷设安装要求： 1．在标准较高的建筑内所有的排水管道均暗装。 2．管道的连接方式应满足下列要求：
①卫生器具排水管与排水横支管连接时，可采用90°斜三通。
②排水管道的横管与横管、横管与立管的连接， 宜采用45°三通、45°四通、90°斜三通、90°斜四通。
③排水立管与排出管端部的连接，宜采用两个 45°弯头或弯曲半径不小于4倍管径的90°弯头。
4.2.2 水封的作用及其破坏原因
（器具排水管内的气压波动及其影响） ❖ 水封的作用
（1）水封高度h50-100mm； 相关因素：管内气压变化、
水蒸发率、水量损失、 水中固体杂质的含量及密度
（2）作用：利用一定高度的静水压力来抵抗排水管内气 压变化，防止管内臭气和有毒、有害气体进入室内。
❖ 水封的破坏及其原因 因静态和动态原因造成存水弯内水封高度减少，不足以抵 抗管道内允许的压力变化值时（一般为±25mmH2O）， 管道内的气体进入室内的现象叫作水封破坏。
➢ 清扫口：横管，隔一定间距清通用。
1）铸铁排水横管:大便器≥2个 卫生器具≥3个。
2）塑料排水横管:大便器≥4个。
建筑给排水工程第4-5章 建筑内部排水及热水系统
4-2 建筑内部排水系统的选择与管道布置敷设 三、排水管道的敷设与安装要求
1．在标准较高的建筑内所有的排水管道均暗装。 2．管道的连接方式应满足下列要求： ①卫生器具排水管与排水横支管连接时， 可采用90°斜三通。 ②排水管道的横管与横管、横管与立管的连接， 宜采用45°三通、45°四通、90°斜三通、90°斜四通。 ③排水立管与排出管端部的连接，宜采用两个 45°弯头或弯曲半径不小于4倍管径的90°弯头。 ④排水管应避免轴线偏置，当受条件限制时，宜采用 乙字弯管或两个45°弯头连接。 ⑤排水管与室外排水管道连接，排出管管顶标高不得低于 室外排水管管顶标高。其连接处的水流转角不得小于90°， 当有大于0.3m的跌落差时，可不受角度限制。
4-1 建筑内排水系统的分类和组成 三、排水系统的组成
4-1 建筑内排水系统的分类和组成 三、排水系统的组成
4-1 建筑内排水系统的分类和组成 三、排水系统的组成
4-1 建筑内排水系统的分类和组成 三、排水系统的组成
检查口：立管上间距不大于10m;建筑物最低层和坡顶建 筑物最高层;乙字管上部 清扫口：连接2个及2个以上大便器或3个及3个以上卫生 器具的污水横管上;水流转角小于135°的横直管上;污水 横管一定间距上; 检查井：排出管与室外排水管道连接处，井中心距建筑 物外墙的距离不小于3m。n 源自 qpV, D, I, h/D
4-3 建筑内部排水系统的计算 三、排水管网的水力计算
1.横管的水力计算：
设计规定
•充满度：水深与管道直径之比；建筑内部按非满流设计以便使
污废水释放的气体可以自由流动排入大气，调节排水管道系统里的 压力，同时接纳意外的高峰流量。 •最大设计充满度：
污、废水 合流/分流
中水系统； 部分含油废水或医院 污水等应单独排放；
建筑排水系统
管 材
地面至管顶的距离（m）
素土夯实、缸砖、木砖地面
水泥、混凝土、沥青混凝土、菱苦土地面
排水铸铁管
形式： 1）伸顶通气 高出屋面0.3m，且大于积雪厚。 管径：北方 比立管大一号 南方 比立管小一号
3 污废水系统的类型
建筑内部污废水排水管道系统按排水立管和通气立管的设置情况分为：1. 单立管排水系统
排水管道组合类型
2）塑料排水管，连接4个及4个以上大便器的 污水横管上宜设置。 3）水流转角大于45度的排水横管上，应设置。 4）生活污废水横管的直线管段上清扫口的最 大距离：
管径mm
生活废水
生活污水
50～75 10 8 100～150 15
10
200
25
管径mm
生活废水
生活污水
50～75
10
8
100～150
15
10
200
25
20
4. 抽升设备5. 污水局部处理构筑物6. 通气管道作用： 1）向排水管内补给空气，水流畅通，减小 气压变化幅度，防止水封破坏。 2）排出臭气和有害气体。 3）使管内有新鲜空气流动，减少废气对管 道的锈蚀。
1.卫生器具或生产设备受水器 便溺器具 盥洗、沐浴器具 洗涤器具 地漏2.排水管道 组成：卫生器具排水管、横支管、立管、总干管、出户管 。管材： 主要有：塑料管、铸铁管、钢管和带釉陶土管，工业废水还可用陶瓷管、玻璃钢管、玻璃管等。
二、建筑内排水系统组成基本要求： 1. 系统能迅速通畅地将污废水排到室外； 2. 排水管道系统气压稳定，有毒有害气 体不进入室内，保持室内环境卫生； 3. 管线布置合理，简短顺直，工程价低。
《建筑给水排水工程》教案 第4章建筑内部排水系统 建筑内部排水系统
《建筑给水排水工程》教案第4章建筑内部排水系统第4章建筑内部排水系统***4.1 排水系统的分类4.1.1 排水系统的分类1 生活排水系统2 工业废水排水系统3 屋面排水系统4.1.2 污废水排水系统的组成基本要求：顺通排放+气压稳定+合理布线1 卫生器具和生产设备受水器2 排水管道：器具排水管+横支管+立管+排除管3 清通设备：清扫口（横管）+检查口（立管1.0m）+管堵（横支管端头）+检查井4 提升设备：污、废水提升泵5 污水局部处理构筑物：化粪池、隔油池、降温池、小型医院污水处理设备6 通气系统：通气管4.1.3 污废水排水系统的类型1 单立管排水系统2 双立管排水系统3 三立管排水系统4.1.4 新型排水系统《建筑给水排水工程》教案第4章建筑内部排水系统1 压力流排水系统2 真空排水系统4.2 卫生器具、管材与附件4.2.1 卫生器具A 公共场所设置小便器，应采用延时自闭冲洗阀或自动冲洗装置；B 公共场所的洗手盆宜采用限流节水装置；C 构造内无存水弯的卫生器具与生活污水管道或其它可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯，存水弯的水封深度不得小于50mm；D 医疗卫生机构内门诊、病房、化验室、实验室等处在不同一个房间内的卫生器具不得共用存水弯1 盥洗用卫生器具（1）洗脸盆（2）盥洗槽2 沐浴用卫生器具（1）浴盆（2）淋浴器（3）净身器3 洗涤用卫生器具（1）洗涤盆（池）（2）化验盆《建筑给水排水工程》教案第4章建筑内部排水系统（3）污水池4 便溺用卫生器具（1）大便器（2）大便槽（3）小便器（4）小便池（5）倒便器（6）冲洗设备4.2.2 排水管材与附件1 管材（1）排水铸铁管（2）排水塑料管2 附件（1）存水弯（2）地漏（3）清扫口（4）检查口4.3 排水管道系统中水气流动规律4.3.1 建筑内部排水的流动特点1 水量和气压变化幅度大2 流速变化剧烈《建筑给水排水工程》教案第4章建筑内部排水系统3 事故危害大4.3.2 水封的作用及其破坏原因1 水封的作用2 水封破坏（1）自虹吸损失（2）诱导虹吸损失（3）静态损失4.3.3 横管内水流状态1 能量2 水流状态3 管内压力4.3.4 立管中水流状态1 排水立管水流特点（1）断续的非均匀流（2）水气两相流（3）管内压力变化2 水流流动状态（1）附壁螺旋流（2）水膜流（3）水塞流3 水膜流运动的力学分析《建筑给水排水工程》教案第4章建筑内部排水系统4.3.5 排水立管在水膜流时的通水能力4.3.6 影响立管内压力波动的因素及防止措施1 影响排水立管内部压力的因素2 稳定立管压力增大通水能量的措施（1）不断改善立管水流方向，增加污水向下流动的阻力，消耗水流的动能，减小污水在立管内的下降速度；（2）改变立管内壁表面的形状，改变污水在立管内的流动轨迹和下降速度；（3）设置专用通气管，改变补气方向；（4）改变横支管与立管连接处的构造形式，代替三通（上部特制配件）。
建筑内部排水系统概述
建筑内部排水系统概述1. 引言建筑内部排水系统是建筑物中重要的组成部分，用于收集、传输和处理建筑内部产生的废水和污水。
该系统包括各种管道、设备和附件，旨在确保建筑物内部的卫生条件和环保要求。
本文将对建筑内部排水系统的组成、原理和常见问题进行概述。
2. 系统组成建筑内部排水系统主要由以下几个组成部分构成：2.1 排水管道排水管道是建筑内部排水系统的基础组成部分，用于传输废水和污水到处理设备。
根据不同用途和需求，排水管道可以分为雨水管道和污水管道。
雨水管道用于收集和排放建筑物的雨水，而污水管道则用于排放产生的废水和污水。
2.2 排水设备排水设备包括各类便器、洗衣机排水管、洗碗机排水管等设备，用于将废水和污水引入排水管道。
这些设备通常需与水源和电源连接，确保正常运行。
2.3 排水附件排水附件是用于增强排水系统功能的辅助设备，常见的包括下水道盖、排水阀门和排气阀等。
下水道盖用于覆盖排水口，同时具备防臭和防蚀功能；排水阀门和排气阀用于控制排水速度和排气。
2.4 排水处理设备排水处理设备用于对废水和污水进行处理，以减少对环境的污染。
常见的排水处理设备包括污水处理厂和固液分离设备，能有效去除废水中的悬浮物和有害物质。
3. 原理和工作流程建筑内部排水系统的原理和工作流程如下所示：1.废水和污水通过排水设备输入排水管道。
2.排水管道将废水和污水传输至污水处理设备或城市下水道。
3.如果废水和污水经过污水处理设备处理，则处理后的水可用于灌溉等非饮用用途。
4.如果废水和污水进入城市下水道，它们将被纳入更大范围的排水系统，经过污水处理后排入河流或海洋。
4. 常见问题和维护建筑内部排水系统在使用过程中，可能会遇到以下常见问题：•排水管道堵塞：由于杂物、油脂等原因，排水管道可能会出现堵塞，影响正常排水。
此时，可采用物理或化学方法进行疏通。
•排水设备故障：如厕所冲水不畅、洗碗机排水慢等问题，可能是排水设备损坏导致。
及时修复或更换设备可解决问题。
建筑内排水系统的组成？
建筑内排水系统是建筑物内部用于排放废水和雨水的系统，它对于保持建筑物内部的卫生和安全至关重要。
一个完整的建筑内排水系统通常包括以下几个主要组成部分：1. 排水管道：这是建筑内排水系统的核心部分，负责将废水从各个排放点输送到指定的排放地点。
排水管道通常由塑料、铸铁或钢等材料制成，其形状和尺寸取决于建筑物的设计和用途。
排水管道可以分为主排水管道和支排水管道，主排水管道负责将废水输送到建筑物外部，而支排水管道则负责将废水输送到主排水管道。
2. 排水设备：这些设备用于处理和控制废水的流动，包括马桶、洗手池、淋浴器、洗衣机等。
排水设备通常与排水管道相连，以便将废水输送到管道中。
此外，排水设备还包括一些阀门和止回阀，用于控制废水的流量和防止回流。
3. 排水井：排水井是建筑物内部的一个垂直空间，用于收集和储存废水，直到排水管道可以将其排放出去。
排水井通常位于建筑物的地下室或地面层，其大小和形状取决于建筑物的设计和用途。
排水井内部通常设有格栅，以防止固体废物进入管道。
4. 排水泵：在某些情况下，如地下室或低洼地区的建筑物，可能需要使用排水泵来帮助排放废水。
排水泵通过增加水流的压力，使废水能够克服重力作用，顺利流入排水管道。
排水泵可以是电动或手动操作的，也可以是固定式或便携式的。
5. 通风系统：为了确保排水系统的正常运行，需要对管道进行定期维护和检查。
通风系统可以帮助排放管道中的气体，减少管道内的气压波动，从而降低管道破裂的风险。
通风系统通常包括排气阀、风帽等部件。
6. 检测和维护设备：为了确保排水系统的正常运行，需要定期对其进行检测和维护。
检测设备包括流量计、水位计、压力表等，用于监测管道中的流量、水位和压力等参数。
维护设备包括清洁工具、维修工具等，用于清理管道内的污垢和修复损坏的部件。
总之，建筑内排水系统是一个复杂的工程系统，需要综合考虑建筑物的设计、用途、地理位置等因素，以确保其正常运行和有效排放废水。
