小模数减速器设计
减速器课程设计文档
减速器课程设计文档一、教学目标本课程旨在让学生了解和掌握减速器的基本原理、结构和设计方法。
通过本课程的学习，学生应能理解减速器在各领域中的应用，掌握减速器的设计步骤，并能够运用所学知识解决实际问题。
1.了解减速器的定义、分类和性能指标。
2.掌握减速器的基本结构及其主要部件的功能。
3.理解减速器的设计原理和方法。
4.了解减速器在各领域中的应用。
5.能够分析减速器的结构和工作原理。
6.能够运用减速器的设计原理和方法进行简单的设计。
7.能够运用所学知识解决实际问题。
情感态度价值观目标：1.培养学生的创新意识和团队合作精神。
2.培养学生的动手能力和实践能力。
3.增强学生对机械工程的兴趣和热情。
二、教学内容本课程的教学内容主要包括减速器的基本原理、结构和设计方法。
教学大纲如下：1.减速器的定义、分类和性能指标2.减速器的基本结构及其主要部件的功能3.减速器的设计原理和方法4.减速器在各领域中的应用教学内容将结合教材和实际案例进行讲解，注重理论联系实际，使学生能够更好地理解和掌握所学知识。
三、教学方法本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于讲解减速器的基本原理、结构和设计方法。
2.讨论法：用于引导学生探讨减速器的设计和应用问题。
3.案例分析法：通过分析实际案例，使学生更好地理解和掌握减速器的应用。
4.实验法：安排实验课程，让学生亲自动手操作，培养实践能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。
1.教材：选用权威、实用的教材，为学生提供系统的学习资源。
2.参考书：提供相关领域的参考书籍，丰富学生的知识储备。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣。
4.实验设备：配置完善的实验设备，为学生提供实践操作的机会。
教学资源将根据教学内容和教学方法的需要进行选择和准备，以确保教学的顺利进行。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用多种评估方式，包括平时表现、作业、考试等。
小模数齿轮减速器设计
精密课程设计小模数齿轮减速器设计学院班级姓名学号二〇一二年九月目录一、设计任务--------------------------------------------------------3二、传动装置总设计-----------------------------------------------4三、方案选择与分析-----------------------------------------------51、传动比的分配--------------------------------------------------- 52、计算传动装置的运动参数------------------------------------ 63、齿轮的设计-------------------------------------------------------73.1一级齿轮的设计----------------------------------------------- 73.2二级齿轮的设计----------------------------------------------- 93.3三级齿轮的设计-----------------------------------------------114、轴与轴承的设计------------------------------------------------134.1初估轴径--------------------------------------------------------134.2以轴III为例说明如何设计---------------------------------135、键的设计与校核------------------------------------------------146、联轴器设计------------------------------------------------------157、箱体结构设计---------------------------------------------------158、润滑与密封--------------------------------------------------------179、装配图设计--------------------------------------------------------17四、心得与体会-----------------------------------------------------20五、参考文献--------------------------------------------------------21一、设计任务精密机械课程设计题目：小模数齿轮减速器设计设计要求：模数≤1mm传动比 i=100传动精度7级给定微型电机：额定功率 P＝90W转速 n＝2800／mind＝9设计内容：减速器装配图1张；零件工作图2（传动零件、轴）；设计计算说明书1份。
减速器毕业设计
减速器毕业设计
减速器是一种常见的机械传动装置，广泛应用于各个领域中。
本文的毕业设计目标是设计一种小型减速器，以实现高效率、低噪音和稳定的运行。
首先，需要进行减速器的结构设计。
考虑到减速器的使用需求，设计采用了螺旋伞齿轮传动结构。
该结构具有传动效率高、传动平稳等优点。
通过计算和选型，确定了减速器的减速比，并设计了减速器的齿轮尺寸和齿数。
其次，需要进行减速器的材料选择和强度计算。
在材料选择上，考虑到减速器的使用环境和传动力矩要求，选用了高强度钢材作为主要材料。
通过应力分析和强度计算，保证减速器在正常工作负载下不会发生弯曲、断裂等问题。
接下来，需要进行减速器的润滑设计。
润滑是减速器正常运行的关键，能够减少磨损和摩擦，延长使用寿命。
设计采用了油润滑方式，并选用了适当的润滑油。
通过润滑油的供给方式和润滑系统的设计，保证减速器在工作过程中能够良好的润滑。
最后，进行减速器的性能测试和分析。
通过实际搭建小型减速器样机，进行加载和负载测试。
通过测试数据的分析，评估减速器的传动效率、噪音和运行稳定性等性能指标。
综上所述，本文的毕业设计是设计一种小型减速器，通过结构设计、材料选择、强度计算、润滑设计和性能测试等环节，实
现高效率、低噪音和稳定的运行。
该设计对于提高传统减速器的性能和优化其应用具有一定的实际意义。

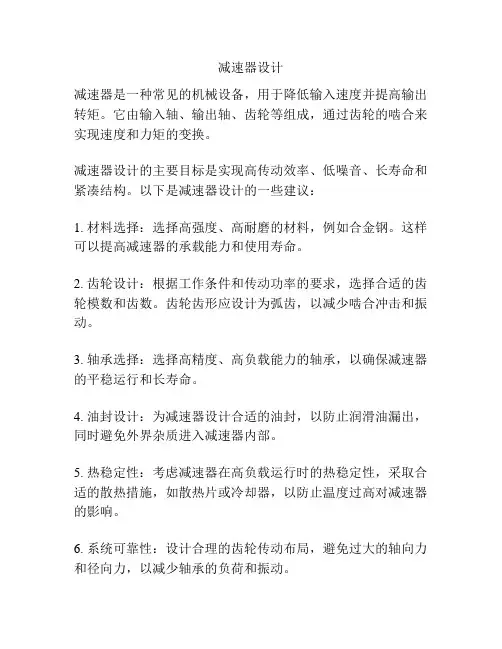

减速器设计
减速器设计
减速器是一种常见的机械设备，用于降低输入速度并提高输出转矩。
它由输入轴、输出轴、齿轮等组成，通过齿轮的啮合来实现速度和力矩的变换。
减速器设计的主要目标是实现高传动效率、低噪音、长寿命和紧凑结构。
以下是减速器设计的一些建议：
1. 材料选择：选择高强度、高耐磨的材料，例如合金钢。
这样可以提高减速器的承载能力和使用寿命。
2. 齿轮设计：根据工作条件和传动功率的要求，选择合适的齿轮模数和齿数。
齿轮齿形应设计为弧齿，以减少啮合冲击和振动。
3. 轴承选择：选择高精度、高负载能力的轴承，以确保减速器的平稳运行和长寿命。
4. 油封设计：为减速器设计合适的油封，以防止润滑油漏出，同时避免外界杂质进入减速器内部。
5. 热稳定性：考虑减速器在高负载运行时的热稳定性，采取合适的散热措施，如散热片或冷却器，以防止温度过高对减速器的影响。
6. 系统可靠性：设计合理的齿轮传动布局，避免过大的轴向力和径向力，以减少轴承的负荷和振动。
7. 噪音控制：通过减少齿轮啮合时的冲击和振动，控制齿轮轴的精度和设备的运行精度，有效减少噪音。
8. 测试和验证：在减速器设计完成后，进行必要的试验和验证，包括传动效率、噪音、温升等性能指标的测试，以确保减速器满足设计要求。
减速器设计需要综合考虑众多因素，如传动比、传动效率、负载能力、噪音、寿命等。
通过合理的设计和制造工艺，可以确保减速器的高效、稳定和可靠运行，满足各种工业应用的需求。
减速器设计实例精解
减速器设计实例精解一、前言减速器是机械传动中常用的一种装置，通常用于将高速旋转的电机输出轴转速降低，增加扭矩。
在各种机械设备中都有广泛应用。
本文将以一个减速器设计实例为例，介绍减速器设计的基本原理、步骤和注意事项。
二、设计要求假设我们需要设计一个减速器，输入轴转速为3000rpm，输出轴转速为300rpm，需要输出轴扭矩为200N·m。
同时要求减速器结构紧凑、运行平稳可靠。
三、基本原理1.齿轮传动齿轮传动是一种常见的传动方式，可以实现不同转速和扭矩的传递。
在齿轮传动中，输入轴和输出轴之间通过不同大小的齿轮进行连接。
当输入轴上的齿轮旋转时，通过啮合相邻齿间接触面积产生副作用力矩作用于相邻齿上，并将其带动旋转；同时由于相邻两个齿之间的啮合点位置发生改变而产生一个正向或反向移动距离（也就是所谓的“啮合线速度”），因此输出轴上的齿轮也会跟着旋转。
2.齿轮传动的减速原理在减速器中，输入轴和输出轴之间通过不同大小的齿轮进行连接，通常采用大齿轮带动小齿轮的方式来实现减速。
由于大齿轮的周长比小齿轮大，因此在同一时间内大齿轮旋转的角度要比小齿轮旋转的角度小，即输出轴转速要比输入轴转速慢。
同时由于相邻两个齿之间的啮合点位置发生改变而产生一个正向或反向移动距离（也就是所谓的“啮合线速度”），因此输出轴上的扭矩会增加。
四、设计步骤1.确定传动比根据设计要求可知，输入轴转速为3000rpm，输出轴转速为300rpm，因此传动比为10:1。
2.选择合适的模数模数是指每个圆柱面上所划分出来的等分数量。
选取模数需要考虑到减速器结构紧凑、运行平稳可靠等因素。
一般情况下，选取较小模数可以使得减速器结构更加紧凑，但同时也会增加齿轮的压力角，降低齿轮的强度。
因此需要在考虑结构紧凑和强度兼顾的前提下选择合适的模数。
3.计算齿轮参数根据传动比和选定的模数，可以计算出输入轴和输出轴上所需的齿轮参数，如齿数、分度圆直径、压力角等。
在计算时需要注意到齿数不能为小数或分数，同时需要考虑到啮合角度、啮合线速度等因素。
课程设计--减速器的设计
目录一、设计任务书-----------------------------------------2二、传动方案分析---------------------------------------3三、电动机的选择计算-----------------------------------3四、总传动比的确定和各级传动比的分配-------------------4五、运动和动力参数的计算-------------------------------4六、传动零件的设计-------------------------------------5七、轴的设计和计算------------------------------------13八、滚动轴承的选择和计算------------------------------27九、键连接的选择和计算--------------------------------28十、联轴器的选择和计算--------------------------------29十一、润滑和密封的说明--------------------------------30十二、减速箱体的附件的说明----------------------------30十三、设计小节----------------------------------------30十四、参考资料----------------------------------------31一、设计任务书课程设计的题目：减速器的设计（1）输送带的工作拉力kN F 7=输送带工作速度s m v /1.1= 滚筒直径mm D 400=工作情况：两班制，连续单向运转，载荷较平稳 使用折旧期：10年工作环境：室内，灰尘较大，环境最高温度35o C动力来源：电力，三相交流，电压380/220V检修间隔期：四年一次大修，两年一次中修，半年一次小修 制造条件及生产批量：一般机械厂制造，小批量生产 二、传动方案分析 ①方案设计方案一：带传动+单级传动方案二： 齿轮传动+二级传动+带传动方案三： 带传动+链传动+单级传动②方案比较方案一：带传动具有结构简单、传动平稳、价格低廉和缓冲吸振等特点。
减速器的设计毕业设计
摘要减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。
在目前用于传递动力与运动的机构中，减速机的应用范围相当广泛。
几乎在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电，钟表等等.其应用从大动力的传输工作，到小负荷，精确的角度传输都可以见到减速机的应用，且在工业应用上，减速机具有减速及增加转矩功能。
在目前用于传递动力与运动的机构中，减速器的应用范围相当广泛。
其应用从大动力的传输工作，到小负荷，精确的角度传输都可以见到减速机的应用，且在工业应用上，减速机具有减速及增加转矩功能。
因此广泛应用在速度与扭矩的转换设备。
减速机的作用主要有：降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出减速机额定扭矩。
减速同时降低了负载的惯量，惯量的减少为减速比的平方。
大家可以看一下一般电机都有一个惯量数值。
几乎在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电，钟表等等，应用范围十分广泛。
减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。
我的这次毕业设计是作为运输带上的变速所用，在传动过程中实现有效、平稳的额传动。
为了更高效的实现运动，该减速器设计为三轴传动，即用三个传动轴来进行传递功率。
目录第一章设计内容、任务及要求 (3)1.1设计内容 (3)1.2设计任务 (3)1.3设计要求 (3)第二章传动装置的总体设计 (4)2.1传动方案的分析和拟定 (4)2.2选择电动机 (4)2.3合理分配各级传动比，计算传动装置的运动和动力参数 (7)2.4 V带和带轮的设计 (9)第三章箱内及箱外传动件的设计、计算 (12)3.1传动件的设计 (12)3.2减速器附件设计 (19)第四章设计小结 (22)第一章设计内容、任务及要求1.1设计内容本设计为一两级减速器，其主要用途为带式运输机上的减速装置，机械传动装置设计为圆柱式齿轮传动。
减速器设计(减速机草图设计)
机电工程系
金守宽
一、传动整体方案设计
已知各轴：P n T i
二、传动零件设计
1. 确齿轮传动几何尺寸计 算 模数： m=4mm 齿数： 压力角： 中心距： Z1=18、Z2=82
a==m.Z2
齿宽：
b1=90mm、b2=80mm
l1=90
4. 滚动轴承的选择
5. 键的选择与强度计算
6. 联轴器的选择
B h
d
d1
d2
d3
d4 d 5
弹性套柱销联轴器
三、减速器草图绘制
定基线,布置图面 中心距：a=200
箱座高度：200=H由油面深度计算确定
估算轴径：d1=23，d2=38
d=0.025a+1≥8=9 D1=10 D2=10
d1—带轮孔径为依据
d2—定位轴肩h
d1=32 d2=38 d3=40
D1=10
b1=90
d3—以选择轴承公径 d4—轴承定位轴肩h d—小齿轮节圆 轴承—0308
d4=49
d=
D2=20
D2=20
完成轴系结构、尺寸:（高速轴）轴向祥图
l1—带轮孔径长为依据
l=15(18)
l2—绘图+计算 B—轴承宽度(0308) lc—端盖长度(查表) D1—箱内距离
箱体螺栓：(0.5~0.6)df M10*4
c2 c1 c1 c2
端盖螺钉：(0.4~0.5)df M6 C1,C2—由查表
箱体结构设计:结构细化
目录
课程内容
箱体尺寸计算：
箱体尺寸计算：
箱体结构设计:设计油标，放油孔
箱体结构设计:细化定结构、画剖面线
箱体结构设计:完成左视图
减速器的设计-毕业论文
1.概述减速器是一种机械传动装置，其主要作用是将高速、低扭矩的电机转速降低为低速、高扭矩的输出轴的转速。
减速器被广泛应用于工业生产中，在重工业、轻工业、化工、冶金、采矿、电力、交通等行业都有使用。
因此，减速器的设计与制造对于现代工业的发展有着重要的意义。
2.减速器的类型常见的减速器有齿轮减速器、行星减速器、摆线减速器、圆锥齿轮减速器等。
不同类型的减速器对应不同的传动需求，各有优缺点，因此在设计减速器时需要根据实际需求选择合适的类型。
3.减速器的设计步骤减速器的设计一般包括以下步骤：(1) 传动参数的确定在设计减速器前，需要根据实际需求确定传动参数，如输入轴转速、输出轴转速、所需扭矩、传动效率等。
(2) 传动方案的选择根据传动参数和所需使用条件，选择适合的减速器类型和传动方案。
(3) 基本结构的设计设计减速器基本结构，包括传动方式、总传动比、传动元件的型号规格、基座结构等。
(4) 元件细节的布置根据基本结构，对传动元件的细节进行布置，包括各元件之间的位置、角度、间隙等。
(5) 传动系统的分析和计算对设计的传动系统进行力学分析和计算，确定各传动元件的尺寸、材料、强度等参数。
(6) 精度分析和校核对设计的减速器进行精度分析和校核，包括传动误差、齿面接触、轴承负荷等。
(7) 试制和调试将设计好的减速器进行试制和调试，确保能够正常运转并满足设计参数和要求。
4.注意事项在设计减速器时需要注意以下问题：(1) 确定传动参数时需要充分考虑实际使用情况和制造成本，避免设计超标或不足的情况。
(2) 在选择传动方案和设计基本结构时，需要根据传动要求和负载特点选择合适的减速器类型和传动方案。
(3) 在元件细节的布置和传动系统的分析和计算中，需要根据实际需求采用合适的计算方法、工具和标准进行计算，并注意偏差修正。
(4) 在精度分析和校核中，需要充分考虑装配误差和使用寿命，确保减速器的可靠性和性能。
(5) 在试制和调试中，需要充分测试和检查每个传动元件和组件的安装和连接，确保减速器的正常运转和使用寿命。
减速器设计
减速器设计1. 引言减速器是一种常用的机械传动装置，用于将输入轴的转速降低并增加输出轴的转矩。
在工业生产中，减速器广泛应用于各种机械设备，如机床、工程机械、船舶等。
本文将介绍减速器的设计原理、常用的设计方法和注意事项。
2. 设计原理减速器的设计原理基于齿轮传动的工作原理。
一般来说，减速器由输入轴、输出轴和中间的一系列齿轮组成。
通过不同大小的齿轮组合，可以实现不同程度的速度降低和转矩增加。
2.1 齿轮设计齿轮是减速器中最重要的组成部分。
齿轮的设计需要考虑许多因素，如模数、齿数、齿廓等。
其中，模数是齿轮的尺寸参数之一，它决定了齿轮的大致尺寸和齿数。
齿数决定了齿轮的传动比，通过合理选择齿数可以实现所需的减速比。
齿廓则决定了齿轮的传动效率和寿命，通常选择常用的齿廓类型，如圆弧齿廓和渐开线齿廓。
2.2 轴设计减速器的输入轴和输出轴一般都需要进行设计。
轴的设计需要考虑到承受的转矩、径向力和轴向力等因素。
通常采用圆形轴或方形轴作为设计选择，并根据实际情况进行强度校核。
2.3 轴承设计轴承是减速器中起支撑作用的重要组成部分。
轴承的设计需要考虑到承受的径向力和轴向力，选择合适的轴承类型和尺寸。
同时，还需要进行润滑设计，确保轴承的正常工作和寿命。
3. 设计方法减速器的设计方法主要包括传动比计算、齿轮尺寸计算和强度校核。
具体步骤如下：3.1 传动比计算传动比是减速器设计的重要参数之一，可通过转速比和齿数比进行计算。
根据实际需求和输入轴的转速，确定所需的输出转速，然后通过齿数比计算出相应的齿轮组合。
传动比的选择需要综合考虑功率、转矩和速度等因素。
3.2 齿轮尺寸计算齿轮尺寸计算主要涉及到模数、齿数和齿轮的几何参数。
通过模数和齿数计算出齿轮的模长，然后根据齿轮的几何参数计算出齿轮的尺寸。
齿轮的几何参数包括齿宽、齿高、齿顶高和齿根高等。
3.3 强度校核强度校核是减速器设计中的关键步骤，通过计算齿轮和轴承的受力情况，确定其强度是否满足要求。
小模数塑料齿轮的设计制造（合集五篇）
小模数塑料齿轮的设计制造（合集五篇）第一篇：小模数塑料齿轮的设计制造关于小模数塑料齿轮的设计制造一、材料问题：如果用于力矩传输，尽量选用聚甲醛，承载能力和尼龙差不多，但摩擦小，效率高寿命好！。
以前用过ＰＣ的，崩齿过，没敢再用。
a)如果受力及压阻，齿轮将变形，固然在所受力齿轮应采用较硬的塑料，同时下一级采用软性塑料，这样可以增加受力齿与下一级齿啮合，可以减少磨擦及异音的产生。
b)力度比较大的时候用大一点的模数+变位，然后用PA+GF料。
c)特殊要求要特殊选模数和材料！如果大家都更好的材料，不妨推荐一下。
如果用于转速传递，ＰＯＭ，ＰＣ，ＡＢＳ都可以。
二、模具问题加工来说，小于1.0的小模数齿轮，直齿的都可以使用线切割，斜齿圆柱齿轮的加工有些不同，在一定的齿宽，比较小的螺旋角的仍然可以使用线切割。
但是，齿宽较大，螺旋角大的斜齿圆柱齿轮必须使用滚齿滚电极，然后EDM加工。
一般线切割的时候，好多都采用慢走丝，是可以达到很高精度的，至少，ISO9级是没有问题的，实际上，我们通常的要求就是9级，通常可以做到8级。
主要是设计齿形的时候，要注意一下，模具的齿形和通常的齿形是不同的。
至于累计误差的问题，其实，在很多机床都可以调整累计误差的。
不要把误差累计到一个齿上。
多分到一些齿就可以了。
在加工斜齿圆柱齿轮时如果采用滚齿滚电极，然后EDM加工,这样的话加工出来的模具上的齿形的渐开线的，考虑到塑胶齿轮的不同部位缩水率是不同的，最终注塑出的齿轮就肯定不是渐开线的齿轮了，这个问题是塑料齿轮不同于金属齿轮的最难的地方，也是最难解决的地方。
个人认为做高精度斜齿轮应该从以下几方面控制：d)浇口的位置,大小,角度e)顶出的平稳性f)旋转齿胚的精度,合模定位精度等g)总装装配的每个动作h)成型调机很重要,高速注塑机不管哪种加工，缩水率（收缩率）是很重要的一个参数，要掌握准确，不同的缩水率，对应设计的模具齿形是不同的。
塑料齿轮模具的收缩率的添加在齿跟和齿顶的收缩是不一样的，尤其是对于模数小于1.0的齿轮。
减速器课程设计说明书（5篇可选）
减速器课程设计说明书（5篇可选）第一篇：减速器课程设计说明书减速器课程设计一、零件建模1、箱体零件建模过程1、新建零件命名为箱体，确定进入草绘环境。
2、草绘箱体轮廓，完成后确定，拉伸1603、选择抽壳工具，选择平面放置，输入厚度为124、选择上平面草绘，提取外边绘制长方形，到提取的边左右为32.25，上下为25。
单击确定完成草绘。
5、选择相反方向拉伸。
6、选择箱体左边平面草绘，提取下边，绘制三个圆，直径分别为84、61、61.大圆到左边距离为152，两小圆到右边距离分别为112.5、188.57、删除多余线段，点击完成，拉伸25.8、单击草绘使用先前平面进行草绘，绘制三个同心圆。
直径分别为100、71、71。
单击确定，拉伸25.9、使用先前平面草绘三个同心圆直径分别为84、61、61.确定拉伸去除材料。
10、选择上三步拉伸镜像。
选择筋工具绘制两个加强筋，镜像，完成箱体建模。
底座建模方式相同。
箱体建模主要采用拉伸、旋转、镜像，基准面、基准轴的建立等。
11、二、装配1、输入轴装配新建组建命名为输入轴装配，点击确定进入组件装配界面。
插入轴3选择缺省，点击完成，再插入轴承，点击放置选择对齐，选择轴3中心轴和轴承中心轴完成部分约束。
新建约束，选择对齐，选择轴承面与轴面，完成完全约束。
同上完成另一轴承与齿轮的装配。
2、中间轴的装配新建组建命名为中间轴装配，点确定进入装配环境。
插入轴2选择缺省点击完成，再插入轴承1点击放置选择对齐进行约束，选择两零件的中心轴完成部分约束，新建约束，选择轴承面与轴端面完成完全约束，重复插入轴承与轴另一端面完成约束。
插入齿轮，点击放置选择两零件中心轴完成部分约束，新建约束，选择轴承端面与轴的面完成完全约束。
3、输出轴装配新建组建不使用缺省模板命名为输入轴装配，进入组件装配环境，插入轴1选择缺省点击完成，再插入轴承点击放置选择对齐，选择两零件中心轴完成部分约束，新建约束，选择对齐，再选择轴承面与轴端面完成完全约束。
减速器设计实例精解
减速器设计实例精解1. 引言减速器是一种常见的机械传动装置，用于将高速旋转的输入轴的转速降低到所需的输出转速。
它在工业生产中起着至关重要的作用，广泛应用于各个领域。
本文将以一个减速器设计实例为例，对减速器的设计过程进行详细解析。
2. 设计要求我们需要设计一个减速器，其输入轴转速为1000转/分钟，输出轴转速为100转/分钟。
同时，输出轴需要能够承受1000N·m的扭矩，并且具有高效率、低噪音和长寿命等特点。
3. 设计步骤3.1 确定传动比首先，我们需要确定所需的传动比。
根据输入轴和输出轴的转速要求，传动比可以通过以下公式计算得出：传动比 = 输入轴转速 / 输出轴转速 = 1000 / 100 = 10因此，我们需要设计一个传动比为10的减速器。
3.2 确定齿轮模数和齿数接下来，我们需要确定减速器中每个齿轮的模数和齿数。
模数是描述齿轮尺寸的参数，它与齿数和齿轮直径有关。
一般来说，模数越大，齿轮越大，承载能力越强。
根据传动比，我们可以选择一个合适的齿轮组合来实现减速效果。
在这个实例中，我们选择了一个三级传动组合：输入轴上安装一个小齿轮（齿数为10），中间级上安装一个中等大小的齿轮（齿数为40），输出轴上安装一个大齿轮（齿数为100）。
3.3 计算传动比误差在设计减速器时，我们需要考虑传动比的精度。
传动比误差是指实际传动比与设计传动比之间的差异。
一般来说，传动比误差应控制在±2%以内。
通过计算可得到实际传动比为：实际传动比 = (输入轴转速 / 输入轴每分钟转过的齿数) / (输出轴转速 / 输出轴每分钟转过的齿数)根据所选的齿轮组合和模数，可以计算出输入、输出齿轮每分钟转过的齿数分别为：输入/输出每分钟转过的齿数 = 输入/输出每分钟转过的齿数 = 输入/输出轴转速* 齿轮齿数将这些值代入公式，即可计算出实际传动比。
3.4 验证扭矩要求在确定齿轮尺寸后，我们需要验证减速器是否能够承受所需的扭矩。
小模数齿轮减速器结构设计仿真分析
小模数齿轮减速器结构设计仿真分析作者：任宏喜冯雪陈永红来源：《理论与创新》2020年第06期【摘; 要】针对小模数三级齿轮减速器的结构设计，首先利用UG建立减速器三维的实体单元模型，然后利用ANSYS Workbench软件对该减速器结构进行静力分析，并依据仿真结果进行方案优化。
从而在满足设计指标的前提下，提高工作效率并延长减速器使用寿命。
【关键词】小模数;减速器;仿真分析;设计优化引言舵机系统属于典型的伺服控制系统，应用于飞行器制导控制系统，通过电机的动力输入，经过减速增力机构，控制舵面的转角，从而控制整个武器系统的飞行姿态，最终达到精确制导的目的[1]。
随着新一轮技术的革新，减速器向着高精度、高速度、小型化方向发展，所以执行机构可占据的空间越来越小，其中，驱动力矩与舵机在飞行过程中产生的阻力力矩是设计过程中需要特别考虑的因素。
这就给传动机构的传动精度、行程、质量以及体积等重要指标提出更高的要求。
减速器作为舵机系统重要的组成部件之一，本课题在进行减速器设计时，减速器设计为三级减速，电机与减速箱之间的安装方式为螺钉固定式结构，减速器外形结构尺寸长为56mm，宽30mm，高24mm;通过设置一对锥齿轮传动，实现了动力方向的转变;减速比为54，整个结构较为紧凑，传动较为平稳;减速器能够合理利用空间，外形结构尺寸较小。
齿轮减速器的设计可以通过有限元仿真分析[2]进行设计优化。
1.减速器结构仿真分析齒轮初始设计从电机的输入端，依次命名为齿轮轴1、2、3，齿轮轴2为中间传递齿轮，大齿轮为动力输出端，所有齿轮模数为0.2，减速比分别为3、4、4.5。
针对减速器初始设计方案进行仿真分析，输出端最大力矩1.5N·m，对齿轮轴3施加1.5N·m的力矩，经过仿真计算，最大应力为979.61MPa。
从仿真结果分析，齿轮长时间工作状态下不能够承受1.5N·m的扭矩，结构应力会大于600MPa。
小模数精密齿轮传动设计孙麟治
小模数精密齿轮传动设计孙麟治摘要：一、引言1.小模数精密齿轮传动的背景和重要性2.研究目的和意义二、小模数精密齿轮传动的设计原理1.齿轮基本参数和计算方法2.精密齿轮设计的关键技术三、小模数精密齿轮传动的设计方法1.传统设计方法2.现代设计方法四、小模数精密齿轮传动的设计实例1.实例一：某减速器齿轮设计2.实例二：某精密传动装置齿轮设计五、小模数精密齿轮传动的设计优化1.优化目标和方法2.设计参数优化3.结构优化六、小模数精密齿轮传动的应用领域1.工业领域2.民用领域七、结论与展望1.研究成果总结2.存在问题和未来研究方向正文：一、引言随着科技的飞速发展，小模数精密齿轮传动在众多领域发挥着越来越重要的作用。
它们在提高传动效率、减小体积、减轻重量等方面具有显著优势，因此研究小模数精密齿轮传动设计具有重要的理论和实际意义。
本文旨在探讨小模数精密齿轮传动的设计原理、方法、实例以及优化措施，以期为相关领域提供参考。
二、小模数精密齿轮传动的设计原理1.齿轮基本参数和计算方法小模数精密齿轮传动的设计首先需要了解齿轮的基本参数，包括模数、齿数、压力角、齿宽等。
在设计过程中，应根据实际工况和传动要求选择合适的齿轮参数。
计算方法主要包括齿轮尺寸计算、齿轮强度计算、齿轮材料选择等。
2.精密齿轮设计的关键技术精密齿轮设计的关键技术包括：齿轮精度等级的确定、齿轮加工工艺的选定、齿轮装配和调试技术等。
此外，还需考虑齿轮的抗疲劳性能、齿面磨损、齿轮噪音等问题。
三、小模数精密齿轮传动的设计方法1.传统设计方法传统设计方法主要包括类比设计法和解析法。
类比设计法是通过参考类似设计实例，结合设计者的经验进行设计。
解析法是根据齿轮设计理论，通过数学计算确定齿轮参数。
2.现代设计方法现代设计方法主要包括计算机辅助设计（CAD）和有限元分析（FEA）。
CAD软件可以方便地绘制齿轮三维模型，并进行尺寸调整和结构优化。
有限元分析则可以对齿轮强度、刚度、稳定性等方面进行深入研究。
实验用减速器的设计
实验用减速器的设计一、引言减速器是机械传动中常用的一种装置，其作用是将高速旋转的动力传递装置（如电机、发动机等）的转速降低到需要的转速。
在工业生产中，减速器被广泛应用于各种机械设备中，如风力发电机组、输送带、冶金设备等。
本文将介绍实验用减速器的设计。
二、实验用减速器的基本原理实验用减速器是一种小型化的减速器，通常由电机、减速器和输出轴组成。
其基本原理是通过齿轮传动来降低电机转速，从而达到输出所需转速的目的。
三、实验用减速器的设计要求1. 转矩大：实验用减速器需要具有较大的扭矩输出能力，以满足实验需求。
2. 稳定性好：由于实验用途较为特殊，因此需要保证输出稳定性。
3. 声音小：为了不影响实验环境和人员健康，需要尽量降低噪音。
4. 体积小：为了方便携带和使用，需要尽量缩小体积。
四、实验用减速器的设计步骤1. 确定传动比：根据实验需求和电机转速，确定所需的传动比。
2. 选择齿轮：根据传动比和输出扭矩要求，选择合适的齿轮。
3. 设计轴承：根据所选齿轮的尺寸和重量，设计合适的轴承来支撑减速器。
4. 设计外壳：为了保护内部结构和降低噪音，需要设计合适的外壳。
5. 安装电机：将电机安装在减速器上，并与输入轴相连。
6. 安装输出轴：将输出轴安装在减速器上，并与输出端相连。
五、实验用减速器的优化1. 材料优化：通过选择材料来降低重量和提高强度，从而达到体积小、转矩大的目标。
2. 润滑系统优化：通过设计合适的润滑系统来降低噪音和摩擦损失，从而提高稳定性和效率。
3. 精度优化：通过提高加工精度来降低噪音和振动，从而提高稳定性。
六、总结实验用减速器的设计需要根据实验需求和要求进行设计，具有转矩大、稳定性好、声音小、体积小等特点。
通过优化材料、润滑系统和精度等方面，可以进一步提高减速器的性能。
实验用减速器的设计
实验用减速器的设计1. 引言减速器是一种重要的机械传动装置，广泛应用于各个工业领域。
在实验室中，实验用减速器的设计对于一些需要精确控制速度和扭矩的实验是至关重要的。
本文将介绍实验用减速器的设计原则、结构和选择方法。
2. 设计原则实验用减速器的设计需要遵循以下原则：•精度和可靠性：实验要求高精度的速度和扭矩控制，减速器应具备稳定的性能和可靠的运行。
•可调性：实验中可能需要不同的速度和扭矩，减速器应具备可调节的特性。
•包容性：减速器应适用于不同类型的实验设备，具备一定的通用性。
•紧凑和轻量化：实验室通常空间有限，减速器设计应尽量紧凑，重量轻。
3. 结构设计实验用减速器的结构设计应满足以下要求：•输入轴和输出轴：减速器通常具有输入轴和输出轴，输入轴接受外部动力输入，输出轴传递给实验设备。
输入轴和输出轴之间通过传动装置相连，实现速度和扭矩的传递。
•传动装置：常用的传动装置包括齿轮传动、皮带传动和链传动等。
在实验用减速器的设计中，应根据实验要求选择适当的传动方式。
•减速比：减速器的设计需考虑实验所需的减速比，即输入轴的转速与输出轴的转速之比。
根据需要，可以选择不同的减速比，如固定减速比、多速比和可调减速比等。
•承载能力：实验用减速器需要具备一定的承载能力，能够传递实验所需的扭矩。
根据实验要求选择合适的轴承和传动装置，确保减速器的稳定性和可靠性。
•附件安装：实验设备可能需要安装一些附件，如传感器、测量仪器等。
减速器设计时应考虑到这些附件的安装位置和方式。
4. 选择方法选择适合的实验用减速器需要考虑以下因素：•实验要求：首先要明确实验所需的速度和扭矩范围，以及对减速器的精度和可调性的要求。
根据这些要求选择减速器的型号和结构。
•品牌和质量：选择知名品牌和具有良好质量信誉的减速器供应商，以确保减速器的性能和可靠性。
•成本和预算：根据实验室的经济预算，选择具有合理价格和性价比的减速器。
•安装和维护：考虑减速器的安装和维护便利性，选择易于安装和维护的减速器。
小模数齿轮减速器设计解读

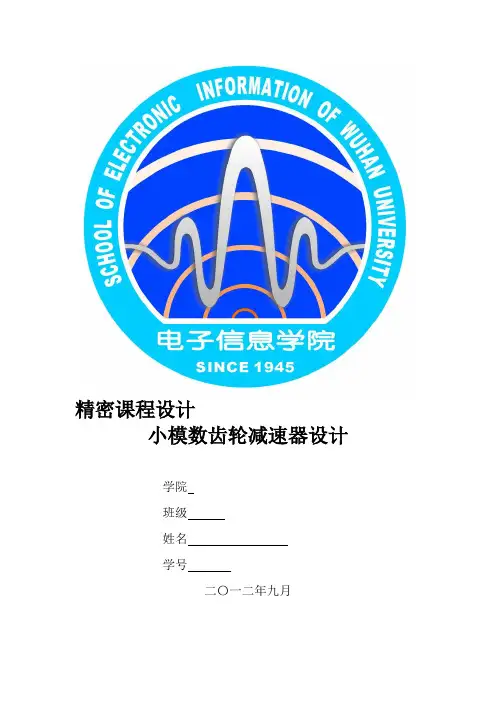

精密课程设计小模数齿轮减速器设计学院班级姓名学号二〇一二年九月目录一、设计任务--------------------------------------------------------3二、传动装置总设计-----------------------------------------------4三、方案选择与分析-----------------------------------------------51、传动比的分配--------------------------------------------------- 52、计算传动装置的运动参数------------------------------------ 63、齿轮的设计-------------------------------------------------------73.1一级齿轮的设计----------------------------------------------- 73.2二级齿轮的设计----------------------------------------------- 93.3三级齿轮的设计-----------------------------------------------114、轴与轴承的设计------------------------------------------------134.1初估轴径--------------------------------------------------------134.2以轴III为例说明如何设计---------------------------------135、键的设计与校核------------------------------------------------146、联轴器设计------------------------------------------------------157、箱体结构设计---------------------------------------------------158、润滑与密封--------------------------------------------------------179、装配图设计--------------------------------------------------------17四、心得与体会-----------------------------------------------------20五、参考文献--------------------------------------------------------21一、设计任务精密机械课程设计题目：小模数齿轮减速器设计设计要求：模数≤1mm传动比 i=100传动精度7级给定微型电机：额定功率 P＝90W转速 n＝2800／mind＝9设计内容：减速器装配图1张；零件工作图2（传动零件、轴）；设计计算说明书1份。
微型减速电机齿轮减速箱结构
微型减速电机齿轮减速箱结构微型电机应用非常多，各种电动玩具、电动工具、个人护理产品等都会用到微型直流电机，而对于需要低转速大扭矩的产品就需要用到微型减速电机了，如电子锁、办公用品等。
微型减速是电机通过减速箱内的多级齿轮传动来进行减速及增加扭矩的，正齿轮减速机是相对低扭矩应用的最佳选择。
它们在运行时往往比较安静，并且内部摩擦也相对较小。
如图，假设齿轮A（10个齿）正在驱动齿轮B（30个齿）以实现精确的3：1减速比。
齿轮A上的阴影齿将仅与齿轮B上的三个阴影齿重复啮合。
如果齿轮A上的阴影齿的轮廓不正确，则受不利影响的齿轮将被限制为齿轮B上相同的六个阴影齿（假设是双向旋转）。
这六个齿轮齿将仅与具有错误轮廓的齿轮啮合而迅速磨损。
尽管每次齿轮啮合对齿轮B上的齿的破坏作用可能很小，但它们在每次旋转时都会重复。
因此，累积的作用是促进齿轮B的不均匀磨损。
结果，齿轮传动装置不仅会产生过多的可听噪声，而且使用寿命有限。
如果齿轮磨损可以均匀地分布在所有齿轮齿上，则可以大大改善这种情况。
图2所示的齿轮传动比与图1相似，只是齿轮A现在有9个齿而齿轮B为31个齿，因此齿轮比为31/9或3.44444 ...：1。
齿轮A上带有“缺陷轮廓”的齿轮齿被加阴影。
齿轮B上齿轮齿之间的空间标有数字，表示齿轮B每次旋转最多9圈时“不良”轮廓将啮合。
如果齿轮A和B如图所示啮合，并且A 旋转（驱动B），则在B的第一次旋转中，有缺陷的齿廓将在标记为“ 1”的那些点与B啮合，在第二次旋转的那些标记为“ 2”的那些点B的位置，在B的第三次旋转等过程中标记为“ 3”的点等等。
齿轮B 旋转九圈后，循环重复进行。
因此，有缺陷的齿廓将每九圈与齿轮B上的任何给定齿啮合一次。
另外，在这9转中，A上的缺陷齿将与B上的每个齿啮合。
最终结果是，归因于A上轮廓误差的磨损将平均分配到B上所有齿轮齿之间。
图3示出了具有指定比率485∶1的齿轮箱的典型构造。
计算9个齿轮齿与31个输入齿轮的啮合齿数，可通过使用5个31/9齿轮行程获得最终齿轮比。
微型减速电机方案
微型减速电机方案摘要本文介绍了微型减速电机的设计方案。
通过对减速电机的结构、特点和应用领域的分析，提出了一种基于微型减速电机的解决方案。
该方案对电机的外形尺寸、输出转矩、转速范围等进行了合理设计，使得电机能够在多种应用场景下实现准确控制和高效工作。
引言随着现代科技的发展和人们对自动化设备的需求增加，微型减速电机在各种电子设备和机械设备中得到广泛应用。
微型减速电机是一种具有减速装置的电机，能够将高速低转矩电机的输入转化为低速高转矩输出。
本文将介绍微型减速电机的设计方案，包括结构设计、特点和应用领域等。
结构设计微型减速电机通常由两个主要部分组成：电机和减速器。
电机是整个系统的驱动部分，而减速器则是将电机的高速低转矩输出转化为低速高转矩输出的部分。
一种常见的微型减速电机结构是将电机和减速器集成在一起，形成一体化的设计。
这种设计方案具有体积小、重量轻、结构简单等优点，适用于大多数微型减速电机的应用场景。
特点微型减速电机具有以下几个特点：1. 小尺寸微型减速电机相对于传统的电机具有更小的外形尺寸。
这种小尺寸使得微型减速电机可以在空间有限的场景中使用，例如在手机、相机等电子设备中。
2. 高效率微型减速电机的设计考虑到了能量损失和能量转换的效率。
通过合理设计减速器的传动比，减少能量损失，提高电机的工作效率。
高效率的设计使得微型减速电机在工作过程中能够更加稳定和可靠。
3. 定制化由于微型减速电机在不同的应用场景中有不同的需求，因此可以根据具体需求进行定制化设计。
可以根据不同的输出转矩、转速范围、电压等要求进行设计，以满足不同应用场景的需求。
4. 多功能微型减速电机可以实现多种功能，例如驱动、传动、搅拌等。
可以根据具体需求选择不同的功能和工作模式，实现不同应用场景下的控制和工作要求。
应用领域微型减速电机在各种电子设备和机械设备中得到广泛应用。
以下是一些常见的应用领域：1. 电子设备微型减速电机广泛应用于电子设备中，如手机、相机、电动玩具等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精密机械课程设计题目：小模数齿轮减速器
班级：
姓名：
学号：
指导老师：
完成时间：
目录
设计任务书 (2)
一、传动装置总体设计 (3)
二、传动方案分析 (3)
三、减速器形式的选择以及各级传动比的分配 (3)
四、计算传动装置的运动参数 (4)
五、齿轮的设计 (5)
六、轴和轴承的设计 (15)
七、联轴器设计 (15)
八、箱体结构的设计 (16)
九、润滑与密封设计 (17)
十、心得体会 (18)
参考文献 (19)
设计任务书
课程设计题目：
小模数齿轮减速器设计
设计要求：
①模数m 1mm，
②传动比 i=150 ,
给定的微型电机：
①额定功率P＝60W，
②转速 n＝3000r／min，
③ d＝8mm
设计内容：
1、减速器装配图1张；
2、零件工作图3张（传动零件、轴、机箱）；
3、设计计算说明书1份；
一、传动装置总体设计
1. 组成：传动装置由微型电机、减速器、工作机组成。
2. 特点：设计的是小模数齿轮减速器，电机功率小、转速仅3000r/min，
所以在设计中，对强度的要求不高，主要是精度需要达到设计的要求。
二、传动方案分析
1．蜗杆传动
蜗杆传动可以实现较大的传动比，尺寸紧凑，传动平稳，适用于中、小功率的场合。
由于允许齿面有较高的相对滑动速度，可将蜗杆传动布置在高速级，以利于形成润滑油膜，可以提高承载能力和传动效率。
但效率较低，并且采用锡青铜为蜗轮材料的蜗杆传动，成本较高。
2．圆锥齿轮传动
圆锥齿轮加工较困难，特别是大直径、大模数的圆锥齿轮，只有在需要改变轴的布置方向时采用，并尽量放在高速级和限制传动比，以减小圆锥齿轮的直径和模数。
3．链式传动
链式传动运转不均匀，有冲击，不适于高速传动。
4．圆柱齿轮传动
圆柱齿轮制造简单，经济实用，广泛地应用于生产实践中。
并且能够满足一般的承载要求。
由于本文是设计小模数齿轮减速器，电动机功率60W，转速2800r/min，所以强度要求不高。
因此，本设计采用直齿圆柱齿轮的传动方案是比较合理的。
三、减速器形式的选择
由于本设计中给定的减速器的相关参数（电动机是微型电动机，额定功率为90W，转速n=3000/min,总传动比i=150），可知运动载荷不大，不需要着重考虑过载变形。
所以，本设计采用结构比较简单的四级展开式直齿圆柱齿轮传动。
其传送比分配为i1:i2:i3:i4=2:3:5:5.
