柴油机活塞环拆卸与装配

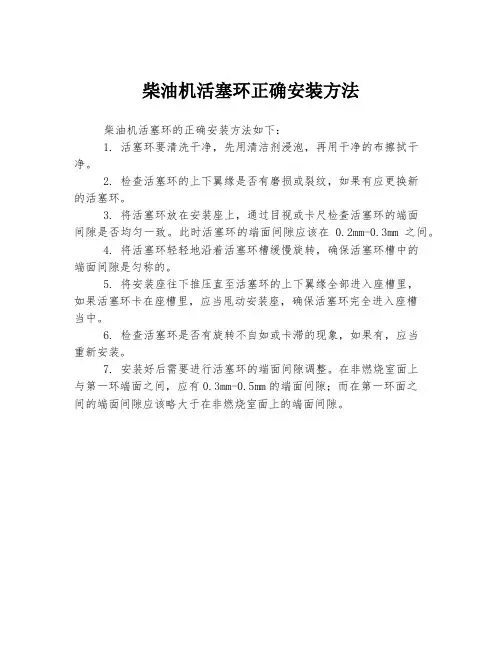

柴油机活塞环正确安装方法
柴油机活塞环正确安装方法
柴油机活塞环的正确安装方法如下：
1. 活塞环要清洗干净，先用清洁剂浸泡，再用干净的布擦拭干净。
2. 检查活塞环的上下翼缘是否有磨损或裂纹，如果有应更换新
的活塞环。
3. 将活塞环放在安装座上，通过目视或卡尺检查活塞环的端面
间隙是否均匀一致。
此时活塞环的端面间隙应该在0.2mm-0.3mm之间。
4. 将活塞环轻轻地沿着活塞环槽缓慢旋转，确保活塞环槽中的
端面间隙是匀称的。
5. 将安装座往下推压直至活塞环的上下翼缘全部进入座槽里，
如果活塞环卡在座槽里，应当甩动安装座，确保活塞环完全进入座槽
当中。
6. 检查活塞环是否有旋转不自如或卡滞的现象，如果有，应当
重新安装。
7. 安装好后需要进行活塞环的端面间隙调整。
在非燃烧室面上
与第一环端面之间，应有0.3mm-0.5mm的端面间隙；而在第一环面之
间的端面间隙应该略大于在非燃烧室面上的端面间隙。
实操项目 柴油机活塞环的拆装、检查与测量
实操项目柴油机活塞、连杆组件拆装与检测一、评估要素①活塞环拆卸;②测量活塞环搭口间腺及天地间隙:③活塞环检查,判断活塞环能否继续使用;④活塞环装配。
二、评估标准(满分30分)①操作过程准确,熟练(30分);②操作过程准确，比较熟练(24分);③操作过程准确，熟练程度一般(18分);④操作过程较差(12分);⑤操作过程差(0-6分)。
三、实操过程活塞连杆组件是柴油机的主要运动部件之一，如图所示。
它包括的零件有活塞、活塞销、活塞销盖(或者卡簧)、活塞环(分气密环和刮油环)、连杆连杆盖、连杆大端轴承(上下轴瓦)、连杆小端轴承(衬套)、连杆螺栓等。
活塞组件是在高温、高压和高速往复运动条件下工作的。
活塞组件工作时，由于燃烧的爆发压力和往复运动部件的惯性力的作用，而承受着很大的机械应力,又由于活塞各部分温度的不同而承受着很大的热应力；活塞的裙部与气缸壁之间有着较为剧烈的摩擦(特别是箱式柴油机的筒形活塞)、磨损也是很严重的。
连杆是把活塞所受的作用力传递给曲轴，连杆受到气体压力以及活塞组和连杆本身往复运动部分惯性力作用，使得连杆受到交变的拉伸和压缩的载荷。
当连杆绕活塞销摆动时，连杆摆动平面的惯性力还会使杆身发生横向弯曲。
因此，连杆在工作中承受的载荷是很大的，同时又是交变的。
柴油机在运转一定时间后需对活塞连杆组件进行拆检、修理，保证其正常工作。
一、活塞、连杆组件的拆卸（一）吊缸(抽出活塞连杆组件)吊缸的具体操作步骤如下:（1）吊缸前的准备工作①清理准备场地,包括拆装场地、活塞连杆组放置场地和垫木或胶皮垫等。
②准备工具，包括常用工具,拆卸连杆盖与连杆螺栓专用板手、拔锁销工具，吊活塞连杆组的专用工具等。
③吊装人员要戴安全帽并做好安全防范措施。
④检验吊车(对电动葫芦或手拉葫芦进行行车试验)准备好吊具、吊索。
（2）清除气缸套上端内壁积炭以及磨掉(用油石)气缸套上端磨损凸台，以便活塞连杆组顺利吊出。
（3）打开要吊缸的曲轴箱道门(或盖板)。
柴油机活塞环拆卸与装配
活塞环拆卸：1、简介活塞环就是装于活塞环槽内具有弹性得金属圆环，就是柴油机燃烧室得组成零件之一，具有保持活塞与气缸套之间得有效密封作用与将活塞热量传递给气缸壁得散热作用，以及调节气缸润滑油得作用。
按其功用不同可分为气环（压缩环、密封环）与油环（刮油环）两种。
在十字头式柴油机里，气缸采用专门得润滑机构进行润滑，所以一般只装压缩环，没有刮油环，而另设有承磨环。
气环：主要作用就是防止气缸中得气体漏泄与将活塞上得部分热量传递给气缸。
并起支撑活塞得作用。
以上这些作用中密封作用尤其重要，对于冷却式活塞埸就是如此。
压缩环得密封作用就是靠环本身得弹性将环压紧在缸壁上，间隙很小，形成第一次密封。
由于间隙节流在环得上下平面与内侧产生不平衡得气得体力，将环进一步压紧在缸壁与环槽上，形成第二次密封。
值得注意得就是：第二次密封就是建立在第一次密封得基本上得，若环得弹性消失，第一次与第二次密封将均不存在。
通常为了保证密封可靠，均安装多道气环，如4～5道气环油环：筒形活塞式柴油机，活塞与气缸套之间就是靠飞溅来与滑油进行润滑得。
由于飞溅到气缸壁上得滑油一般较多。
而且气环会通过泵油作用把滑油泵入燃烧室，这不仅增加了滑油得消油量，而且还会污染活塞、气缸、气阀与排气管道。
因此在气环下面安装1～3道刮油环，调节气缸壁面上得滑油以保证良好得气缸润滑，油环工作时在就是运动中将油刮下，并把气缸壁上多余得滑油，经环上得泄油孔与环槽上得泄油孔排回曲轴箱承磨环：十字头式柴油机专门为活塞与气缸得磨合而设置得承磨环（超短裙活塞不设置，短裙活塞设置1～2道承磨环，长裙活塞设置2～4道承磨环）。
承磨环在运动中若已磨平，也不必更换。
2、活塞环得结构与配置活塞环得材料为耐磨合金铸佚，共有6道环。
第一道就是经过镀铬处理，其余表面为镀锡或磷化处理。
活塞环一般就是4道气环，2道刮油环（按机型大小环环数有所不同）：高、中速柴油机2～4道气环，1～2道刮油环；十字头式低速柴油机常用5～6道压缩环，1～4道承磨环。
活塞环的更换方法
活塞环的更换方法活塞环是发动机内部的关键部件，它在活塞上端环绕并密封燃烧室。
更换活塞环是维护发动机健康运作的重要步骤。
以下是关于活塞环更换方法的详细描述：1. 准备工具：在更换活塞环之前，您需要准备好以下工具：活塞环拆卸器、活塞环安装器、橡胶锤、镊子、活塞环压栓工具、安装引导套等。
2. 确认故障：在更换活塞环之前，首先需要确认活塞环确实需要更换。
通常，如果发动机出现燃油过量消耗、气缸压力下降或者排气冒蓝烟等情况，可能是活塞环出现了问题。
3. 卸下活塞：将发动机冷却后，拆下气缸盖，并拆卸下散热器、曲轴箱等部件。
然后拔下活塞与连杆，确保不损坏其他部件。
4. 拆下原活塞环：使用活塞环拆卸器，小心地将原来的活塞环从活塞上卸下。
确保不划伤活塞本体或气缸壁。
5. 清洁和检查：拆下活塞环后，清洁活塞本体和气缸壁，以确保没有碎屑或杂质。
同时检查活塞和气缸壁的磨损程度。
6. 安装新活塞环：使用活塞环安装器，按照活塞环的安装方向和位置，小心地将新活塞环安装在活塞上。
确保活塞环的端部缝隙位置正确，并且不变形或扭曲。
7. 安装活塞：在活塞环安装完毕后，使用专用的活塞环压栓工具，将活塞与连杆重新组装，并确保活塞环的位置正确。
8. 安装回发动机：将组装好的活塞安装回发动机内部，并按照发动机拆卸顺序进行组装。
注意安装时的位置和角度。
9. 测试：在完成更换活塞环后，重新启动发动机，并进行简短的试车。
确保没有异常噪音或者异味，同时观察排气情况是否正常。
10. 检查：在更换活塞环后，建议定期检查发动机工作状态，以确保活塞环更换顺利进行并且没有其他部件出现异常磨损。
活塞环的拆装步骤
活塞环是活塞与气缸之间的密封元件，常见的活塞环包括压缩环和油环。
下面是一般的活塞环拆装步骤：
拆卸步骤：
准备工作：将发动机冷却至室温，确保汽缸头和活塞头表面清洁。
拆卸曲轴和连杆：根据具体发动机型号，拆下连杆盖和曲轴。
拆卸活塞：将曲轴轻轻抬高，使活塞抽出气缸。
拆卸活塞环：使用活塞环卸环器或细尖嘴钳，小心地从活塞槽中取下活塞环。
首先取下油环，然后取下压缩环。
安装步骤：
清洁活塞槽：用溶剂清洁活塞槽，确保没有杂质和碎片。
安装活塞环：先安装压缩环。
将压缩环的开口对准活塞槽的缺口，并使用活塞环安装工具或手指压入活塞槽。
确保活塞环均匀地分布在活塞槽内。
安装油环：将油环的开口对准活塞槽的缺口，并使用活塞环安装工具或手指压入活塞槽。
确保油环均匀地分布在活塞槽内。
安装活塞：将活塞轻轻地插入气缸，确保活塞环没有损坏或变形。
安装曲轴和连杆：将曲轴重新安装到发动机，并确保连杆盖的正确安装顺序和扭矩规格。
完成安装：完成所有组件的安装，并根据发动机制造商的规范进行扭矩和顺序的校准。
活塞环的拆装
活塞环的拆装一、活塞环的作用及分类活塞环是发动机中的重要部件，其主要作用是密封活塞与缸体之间的空气和燃气，以保证发动机运转时正常的压缩和爆炸过程。
根据其安装位置和功能不同，可分为压缩环、油控环和刮油环三种类型。
二、拆卸前的准备工作在进行活塞环的拆卸前，需要做好以下准备工作：1. 充分了解发动机型号和结构，确定需要拆卸哪些部件；2. 准备好必要的工具，如扳手、钳子等；3. 将车辆停放在平整地面上，并将车辆固定好以避免意外移动；4. 确保发动机冷却后再进行拆卸操作。
三、活塞环的拆卸步骤1. 拆卸压缩环：首先需要将气门盖板和气门弹簧卸下，并将活塞移至下止点位。
然后用扁嘴钳夹住压缩环，在轻轻旋转钳子的同时慢慢抬起压缩环，直到完全取出为止。
2. 拆卸油控环：先将压缩环取下，然后用扁嘴钳夹住油控环，同样进行旋转抬起的操作，直到完全取出为止。
3. 拆卸刮油环：将油控环取下后，用扁嘴钳夹住刮油环进行旋转抬起的操作，直到完全取出为止。
四、活塞环的安装步骤1. 安装刮油环：首先需要将活塞涂上一层润滑油膜，并将刮油环放入其槽内。
然后用细铁丝或特制工具将刮油环顶部向下压入槽内，确保其完全贴合。
2. 安装油控环：在刮油环上方的槽内安装好油控环。
同样需要使用细铁丝或特制工具进行压入安装。
3. 安装压缩环：在安装压缩环之前需要再次涂上一层润滑油膜。
然后将其放入对应的槽内，并使用专门的活塞圈钳进行旋转和压紧操作，确保其完全贴合并不会松动。
五、注意事项1. 活塞环拆卸时需要特别小心，避免过度用力导致活塞环变形或损坏；2. 安装活塞环时要按照正确的顺序和方法进行，否则会影响发动机的正常运转；3. 在拆卸和安装活塞环时一定要注意不要让任何异物进入到发动机内部，以免对发动机造成损害。
六、总结活塞环作为发动机中的重要部件，其拆卸和安装需要十分谨慎。
在进行操作前需要做好充分的准备工作，并按照正确的步骤进行。
同时，在操作过程中也需要注意一些细节问题，以确保操作的成功和安全。
柴油机活塞环的更换与安装
柴油机活塞环的更换与安装在柴油机的发动机过程中，活塞环扮演了重要的角色。
它能够保证活塞与气缸之间的密封性，以及控制油耗和排放。
因此，活塞环的更换与安装是必要的维护工作之一。
活塞环的类型在更换活塞环之前，需要了解不同类型的活塞环。
主要有以下几种类型：1.全环型（Full ring）：这种型号的活塞环可以完全围绕活塞周长，并与气缸壁接触。
它通常由一个或多个部分组成，完全围绕着活塞。
全环型活塞环可以分为汽油机型和柴油机型。
2.半环型（Half ring）：这种型号的活塞环只占活塞周长的一半。
半环型活塞环是的安装方式比全环型活塞环更方便，但密封性不如全环型活塞环好。
3.油环（Oil ring）：这种型号的活塞环用于控制活塞上的油。
油环有2-3个不同的部分组成：一个控制油的环和一个或两个批着油的环。
活塞环更换的原因1.磨损：活塞与气缸壁滑动时，活塞环会与气缸壁磨擦，长时间的磨擦会导致活塞环的磨损。
磨损会导致活塞环无法保持很好的密封性，从而影响发动机的正常工作。
2.裂纹：活塞环内部的温度和压力都极高，因此活塞环有可能出现裂纹。
裂纹会导致活塞环断裂，从而影响发动机的正常工作。
活塞环更换的步骤1.排放冷却系统：在更换活塞环之前，应先排放冷却系统内的冷却液，否则更换活塞环时会发生烫伤。
2.拆卸活塞及活塞杆：拆卸活塞及活塞杆是更换活塞环的必要步骤。
在拆卸活塞和活塞杆时，应小心操作，以免损坏它们。
3.拆下活塞环：拆下活塞环时，应注意标记活塞环的位置，以便于正确地安装新的活塞环。
4.安装新的活塞环：在安装新的活塞环时，应先将活塞环放入滑动管中，再将滑动管用锁紧钳固定在滑动杆上。
将滑动杆和活塞环插入活塞中，在插入前应在滑动杆处涂些润滑油。
插入活塞环时，应注意方向和位置，否则活塞环的要求将无法满足。
5.组装发动机：在更换完活塞环后，需要组装发动机。
组装发动机时应按照正确的顺序进行，尤其是部分需要预先装配到活塞杆上的小件。
活塞环更换的注意事项1.按照规定更换阀门：更换活塞环之前，应先了解发动机的规格和型号，以选购正确的活塞环。
活塞环拆装流程及注意事项
活塞环拆装流程及注意事项
活塞环是汽车引擎中的重要零件，它支撑着活塞，进而支持着整个发
动机的运转。
如果活塞环出现问题，就会导致发动机失效，严重的话还会
引发其他零部件的毁坏。
因此，活塞环的检查和维护非常重要，下面是活
塞环的拆装流程及注意事项。
1.准备工作。
准备需要的工具和材料，包括扳手、活塞环安装器、活塞环钳、除油剂、清洁剂、润滑剂等。
同时，要确保发动机已经冷却，否则很容易导致
个别零件变形，给拆装工作带来额外难度。
2.拆卸活塞环。
先将发动机拆开，将活塞及其配件摘下。
然后使用活塞环钳夹住一个
活塞环，然后用扳手轻轻向上松动另一个活塞环。
接着，用活塞环安装器
轻轻地将活塞环推松，注意不要用力过猛，以免弄坏活塞。
3.清洁工作。
拆卸活塞环后，需要对配件进行清洗。
使用除油剂和清洁剂清洗小零件，进行完全去油处理。
清洗好后，需要对活塞环所在的槽位进行检查，
如果发现有损坏，要及时更换。
4.安装活塞环。
在安装活塞环时，需要将活塞环截面的缺口对准与活塞对应的缝隙，
再将路口的活塞环逐渐安装到槽位上。
此时需要使用活塞环安装器将活塞
环坚定地按压到位。
安装完毕后需要在活塞环和活塞之间涂上一层润滑剂，以免在高速运转中产生摩擦而导致活塞环过度磨损。
总之，拆卸活塞环时需要遵循一定的流程，并且需要仔细检查每一个
零件的状态，以确保发动机的保养和使用寿命。
如果没有足够的技术专业，建议到专业维修中心进行处理。
发动机活塞环拆装与检测实训报告步骤
发动机活塞环拆装与检测实训报告步骤
发动机活塞环的拆装与检测是引擎维修中非常重要的一项工作。
下面是一份基本的实训报告步骤，供参考：
1. 确定工作区域：选择一个干净整洁的工作区域，确保拥有足够的工作空间和充足的光线。
2. 准备工具和材料：一套合适的工具包含有活塞环安装和拆卸工具、扳手、扳手套筒、活塞环卡板等。
此外，还需要准备擦拭物品、皮带绷紧器、清洁剂、润滑剂等。
3. 拆卸活塞：先拆卸配气机构，松开活塞销，将活塞与连杆分离。
4. 拆卸活塞环：使用专用活塞环拆卸工具将活塞环从活塞槽中取下，注意避免损坏活塞槽。
5. 检测活塞环：使用专业工具或裸眼仔细检测活塞环的损坏情况，包括形状变形、断裂、磨损等。
如果发现任何问题，需要及时更换。
6. 清洁活塞环：使用清洁剂将活塞环彻底清洗干净，并仔细擦拭干燥。
7. 安装活塞环：使用专用活塞环安装工具将活塞环按顺序安装到活塞槽中，确保安装正确并完全嵌入。
8. 安装活塞：将活塞与连杆再次连接，并仔细检查活塞安装是否正确。
9. 清洗整个发动机：将整个发动机进行全面清洗，确保没有杂质和污垢。
10. 检查安装质量：仔细检查活塞环的安装质量，包括压紧度、嵌入度以及运动自由度。
以上是发动机活塞环拆装与检测的基本步骤，但请注意，在进行实际操作之前，最好在专业指导下进行或在合适的培训环境中实施。
同时，根据具体的发动机型号和品牌，步骤可能会有所不同，建议在实施之前查阅相应的技术手册。
活塞环拆卸安装实训报告
一、实训目的本次实训旨在通过实际操作，掌握活塞环的拆卸与安装方法，了解活塞环在发动机中的作用及重要性，提高对发动机维修保养的实践技能。
二、实训时间2023年10月20日三、实训地点XX汽车维修实训室四、实训工具及材料1. 实训工具：活塞环拆装钳、尖嘴钳、活塞环专用扳手、螺丝刀、气门间隙调整工具等。
2. 实训材料：活塞、活塞环、发动机缸体、气缸盖等。
五、实训步骤1. 活塞环拆卸（1）使用活塞环拆装钳，轻轻将活塞环从活塞上取出，注意避免折断。
（2）观察活塞环的磨损情况，检查是否有裂纹、变形等异常现象。
（3）将拆卸下来的活塞环与对应的气缸、环槽进行选配，确保活塞环与气缸、环槽的尺寸匹配。
（4）对活塞环进行弹力、漏光度、开口间隙、侧隙等检测，确保活塞环符合原厂规定。
2. 活塞环安装（1）将活塞环安装到活塞上，注意安装顺序：先装油环中的波浪环，再装两个衬环，然后分别安装二环和一环。
（2）确保活塞环口有字的那面朝上，各环环口不能重叠，也不要对着进、排气门和活塞销方向。
（3）将活塞环依次套进活塞环槽内，注意活塞环口相互错开。
（4）将活塞销穿过活塞和连杆的孔，装上活塞销卡簧。
（5）检查活塞环的安装位置，确保活塞环口有字的那面朝上，各环环口相互错开。
六、实训心得1. 活塞环在发动机中起着至关重要的作用，确保气缸密封，防止气体泄漏。
2. 活塞环的拆卸与安装需要掌握一定的技巧，避免损坏活塞环。
3. 实训过程中，我学会了使用活塞环拆装钳、尖嘴钳等工具，提高了动手能力。
4. 通过本次实训，我对发动机维修保养有了更深入的了解，为今后的工作打下了坚实基础。
七、总结本次活塞环拆卸安装实训，使我掌握了活塞环的拆卸与安装方法，提高了对发动机维修保养的实践技能。
在今后的工作中，我将不断积累经验，提高自己的技术水平。
活塞环拆装流程及注意事项
活塞环拆装流程及注意事项
活塞环是发动机中的一个重要部件，它的作用是防止气体在活塞环和缸体之间泄漏，从而保证发动机正常运转。
在使用一段时间后，活塞环可能需要进行更换或维修。
下面介绍活塞环拆装的流程及注意事项。
1. 拆卸活塞：首先需要从发动机中拆除活塞。
拆卸活塞时需要注意使用适当的工具，以避免损坏活塞和其他零部件。
拆卸活塞时需要先卸下活塞销，然后才能将活塞拆下。
2. 拆卸活塞环：拆卸活塞环时需要使用特殊的活塞环钳。
这种钳子可以轻松地将活塞环拆下，而不会损坏活塞或其他零部件。
在拆卸活塞环时需要注意活塞环的数量和位置，以便在安装新的活塞环时进行正确的安装。
3. 清洗和检查：拆卸下来的活塞环需要进行清洗和检查。
清洗时需要使用适当的清洗剂，并使用刷子和其他工具清洗干净。
检查时需要仔细检查活塞环的磨损程度和其他损坏情况。
4. 安装新的活塞环：在安装新的活塞环时需要注意正确的位置和数量。
活塞环需要按照正确的方向安装，并且需要确保活塞环与缸体之间的间隙适当。
5. 安装活塞：在安装完新的活塞环后，需要将活塞重新安装回发动机中。
在安装活塞时需要使用适当的工具，并确保活塞与其他零部件的安装位置正确。
总之，拆卸和安装活塞环需要非常小心和细致的操作，以避免对发动机造成不必要的损坏。
在进行这些操作时，需要使用适当的工具和技术，同时遵循正确的操作流程和注意事项。
单缸柴油机缸筒活塞环更换过程
单缸柴油机缸筒活塞环更换过程柴油机是一种常见的内燃机，广泛应用于各个领域。
而在柴油机的发动机中，缸筒活塞环是一个重要的部件，它直接影响着柴油机的工作效率和性能。
当缸筒活塞环出现损坏或磨损时，就需要及时更换，以保证柴油机的正常运行。
下面，就以单缸柴油机缸筒活塞环更换过程为标题，来详细介绍一下该过程。
一、准备工作在更换缸筒活塞环之前，首先需要准备好所需工具和材料。
常用的工具有扳手、活塞环卸载器、活塞环压缩器等，而材料则包括新的缸筒活塞环和柴油机润滑油。
二、拆卸旧活塞环需要将柴油机的缸盖和油底壳打开，以便进入缸筒内部。
然后，使用扳手将连接活塞与连杆的销轴销拆卸，将活塞从缸筒中取出。
接下来，使用活塞环卸载器将旧的活塞环从活塞槽中取出，注意不要损坏活塞槽。
三、清洁缸筒和活塞在更换缸筒活塞环之前，需要将缸筒和活塞清洁干净。
可以使用柴油或清洗剂擦拭缸筒内壁和活塞表面，去除污垢和沉积物。
同时，还要检查缸筒内壁和活塞是否有明显的磨损或损坏，如有需要及时修复或更换。
四、安装新活塞环在安装新的缸筒活塞环之前，需要先将活塞放入缸筒内，并使用活塞环压缩器将活塞环压缩。
然后，将新的活塞环放入活塞槽中，确保活塞环的开口与活塞槽的开口位置错开，以免造成漏气。
最后，松开活塞环压缩器，使活塞环自然展开，与缸筒壁紧密贴合。
五、安装活塞和缸盖在完成活塞环更换后，将活塞重新放入缸筒中，并使用扳手将连接活塞与连杆的销轴销装回。
确保销轴销安装牢固，以免在工作过程中松脱。
然后，将缸盖和油底壳重新安装，紧固螺栓。
六、润滑和测试当活塞和缸盖安装完毕后，需要在活塞上涂抹一层柴油机润滑油，以减少活塞在缸筒内的摩擦。
然后，可以进行柴油机的启动测试，检查更换活塞环后的工作效果和性能是否正常。
通过以上的步骤，就可以完成单缸柴油机缸筒活塞环的更换过程。
在进行该过程时，需要注意以下几点：1. 操作过程中要小心谨慎，避免损坏活塞和缸筒；2. 活塞环的选择要与柴油机的型号和规格相匹配；3. 在更换活塞环之前，最好先检查缸筒内壁和活塞是否有其他问题，如有需要及时修复。
三活塞环拆卸安装实训报告
三活塞环拆卸安装实训报告三活塞环拆卸安装实训报告一、引言在内燃机中，活塞环是起到密封气缸的作用，同时也能帮助控制润滑油和散热。
活塞环的拆卸和安装是维修内燃机时常见的操作之一。
本报告将详细介绍三活塞环的拆卸和安装过程。
二、准备工作1. 工具准备- 活塞环夹- 活塞环扳手- 润滑油2. 环境准备确保操作区域干净整洁，并做好必要的防护措施，如佩戴手套和眼镜。
三、拆卸活塞环1. 拆卸顺序根据活塞上的标识，确定第一、第二和第三个活塞环，并按照从上到下的顺序进行拆卸。
2. 使用活塞环夹将活塞放置在工作台上，使用活塞环夹将第一个活塞环压缩至足够小的尺寸，使其可以从活塞槽中取出。
3. 用扳手取出用活塞环扳手小心地将压缩的活塞环从槽中取出，并放置在干净的表面上。
4. 拆卸其他活塞环重复步骤2和步骤3，依次拆卸第二和第三个活塞环。
四、安装活塞环1. 准备工作在安装活塞环之前，确保活塞和气缸内壁是干净的，并涂抹一层薄薄的润滑油以方便安装。
2. 安装第一个活塞环将第一个活塞环放置在合适的位置，确保其开口与活塞槽对齐。
使用活塞环夹将其压缩并轻轻滑入槽中。
3. 安装其他活塞环依次按照步骤2的方法安装第二和第三个活塞环，确保每个环都正确地安装在相应的槽中。
4. 检查安装质量安装完成后，检查每个活塞环是否均匀地分布在其对应的槽中，并能自由地旋转。
检查完毕后，确认所有操作无误。
五、总结通过本次实训，我们学习了三活塞环的拆卸和安装过程。
拆卸时需要按照顺序进行，并使用活塞环夹和扳手小心地取出活塞环。
在安装时，要确保活塞和气缸内壁的清洁，并涂抹适量的润滑油。
通过正确的操作，能够保证活塞环的正常工作，提高内燃机的性能和寿命。
六、参考文献无。
5活塞环的拆装、测量.
5.活塞环的拆装与检验、活塞环搭口间隙、背隙和天地间隙的测量镜号景别技巧画面内容解说词素材音效长度（秒）1全景移柴油机活塞环的全景图淡出字幕：活塞环的拆卸与检验82近景摇带有活塞环的四冲程柴油机活塞的整体图（图），从全景慢慢拉到特写，慢慢将镜头移到活塞环部分，并用动画字幕标明—四冲程柴油机活塞环活塞环是是用于崁入活塞槽沟内部的金属环，根据所起的作用不同分为压缩环（气环）、刮油环和承磨环三种。
压缩环安装在活塞头部上，其主要作用是是防止气缸中的气体漏泄和将活塞上的部分热量传给气缸，在四冲程和二冲程的柴油机上都采用；压缩环的结构形式多种多样，根据其断面形状可分为矩形环、梯形环、倒角环、扭曲环等。
刮油环安装在活塞头部下面或裙部下方，其主要作用是除去气缸套表面多余的滑油。
按其刮油原理又分为非锥面刮油环和带锥面刮油环两种。
筒型活塞式柴油机一般在气环下面装设1-2道刮油环，将飞溅到气缸壁上多余的滑油通过刮油环刮刃排入环槽上的泄油孔。
承磨环是分段嵌装在活塞裙部的环槽内起导承作用的金属环，一般应用在十字头式柴油机活塞裙比较长的活塞上，主要是为活塞与气缸的磨合而设置的。
它采用铅青铜等减摩合金材料制作，具有良好的减摩性、磨合性和润滑性，故在柴油机工作中也可减小气缸套的磨损。
1004近景和特写移动淡出字幕：1、活塞环的拆卸1、活塞环的拆装15活塞环的拆卸应使用专用工具。
活塞环拆卸的专用工具类型很多，但结构原理都大同小异，都是利用机械原理撑开活塞环开口，从而扩大活塞环直径以便于套入活塞中。
5近景移动镜头在四冲程柴油机活塞环上部慢慢移动在没有专用工具时，一般应用麻绳或结实布条系成环扣或用铁丝弯成环形，套在拇指上分别挂在活塞环开口两端，缓慢地用力使活塞环张开后并以两手中指将活塞环扶平进行拆装。
张开活塞环时应尽量使它在能拆装的条件下张开的小些，否则很易折断或使活塞环受到内伤使之很快疲劳断裂。
拆装活塞环时，应尽量使活塞环平出平人活塞，避免划伤活塞表面。
活塞环的更换方法
活塞环的更换方法
活塞环是发动机中非常重要的部件之一，它的主要作用是密封活塞与缸盖之间的间隙，防止燃烧室内的燃气泄漏。
当活塞环磨损或损坏时，会导致发动机性能下降、油耗增加、甚至引起发动机故障。
因此，更换活塞环是非常必要的。
下面是更换活塞环的一般步骤：
1. 准备工具和零件：更换活塞环需要准备一些工具，如扳手、扭力扳手、活塞环安装工具等。
同时，还需要准备新的活塞环。
2. 卸下旧的活塞环：将发动机拆卸，卸下活塞环。
根据发动机型号和品牌，使用相应的工具拆卸活塞环，通常需要使用活塞环安装工具和活塞环拆卸工具。
3. 检查活塞环的状况：检查活塞环的磨损情况、活塞环槽是否有积碳等。
如果活塞环严重磨损或损坏，需要更换整个活塞环组件。
4. 安装新的活塞环：将新的活塞环安装到发动机上。
根据发动机型号和品牌，使用相应的工具安装活塞环。
在安装过程中，需要确保活塞环正确安装，且没有扭曲或弯曲。
5. 组装发动机：将活塞环安装好后，重新组装发动机。
按照发动机制
造商的指示，将活塞、连杆、缸盖等部件重新装回发动机上。
6. 测试发动机：在更换完活塞环后，需要对发动机进行测试。
启动发动机，观察活塞的运动是否正常，是否有异常噪音等。
以上是更换活塞环的一般步骤，具体步骤可能因发动机型号和品牌而异。
在进行更换前，建议参考发动机制造商的说明手册，以确保操作正确。
同时，如果您没有相关的经验和技能，建议寻求专业技术人员的帮助。
活塞的拆装步骤与检测方法
活塞的拆装步骤与检测方法
嘿，大家知道吗，活塞可是发动机里超级重要的一个部件呢！今天咱就来好好聊聊活塞的拆装步骤与检测方法。
先来说说拆装步骤吧。
那可真是得小心翼翼，就像呵护宝贝一样。
首先得把发动机外部的部件拆下来，给活塞腾出空间呀。
然后呢，小心地松开连杆螺栓，把连杆和活塞一起取出来。
哎呀，这里可千万不能粗心大意，要是不小心弄伤了其他零件，那可就糟糕啦！在安装的时候呢，要注意活塞环的安装方向，还有各个部件之间的配合间隙，一定要精确无误呀，不然发动机工作起来可就不顺畅啦。
再说说这过程中的安全性和稳定性。
这就好比走钢丝，必须得稳稳当当的。
在拆装过程中，一定要确保工具使用正确，操作规范，不然稍有不慎，就可能引发事故呢。
而且要保证操作环境安全，不能有任何干扰因素，这样才能让整个过程顺顺利利的呀。
那活塞的这些操作有啥应用场景和优势呢？这用处可大啦！不管是汽车发动机的维修保养，还是工业机械的运行维护，都少不了它呀。
它的优势就在于能够让发动机高效稳定地工作，让设备发挥出最佳性能。
就像给机器注入了强大的动力，让它能风驰电掣地运转起来。
咱来看看实际案例吧。
之前有个汽车发动机出了问题，拆开一看，就是活塞那里出了点小毛病。
经过师傅们精心的拆装和检测，重新安装好活塞后，哇塞，发动机又生龙活虎啦！这效果，那真是立竿见影呀！
所以呀，活塞的拆装步骤和检测方法真的超级重要！大家一定要重视起来，只有这样，才能让我们的机器设备健康长寿地运行下去呀！。
活塞环的拆装方法
活塞环的拆装方法活塞环的拆装是指将发动机中的活塞环拆下或安装上的过程。
活塞环是发动机活塞上的一个重要零件，它起着密封气缸、限制气缸内气体泄漏和油膜等作用。
因此，学会正确的拆装方法对于保障发动机的正常运行和延长使用寿命非常重要。
下面我将详细介绍活塞环的拆装方法，以供参考。
1. 准备工作拆装活塞环之前，首先要进行一些准备工作。
首先，确保工作环境整洁，并准备好合适的工具。
其次，需要保证发动机已经冷却，以免烫伤自己。
最后，准备好工作手套和其他个人防护装备。
2. 拆除活塞环拆卸活塞环是一个需要耐心和技巧的过程。
首先，将发动机缸体中的气缸头和活塞组件拆除，以便更好地操作。
然后，使用活塞环扳手或活塞环钳，将活塞环从活塞槽中取出。
使用工具时要注意力道，以避免对活塞环和活塞造成损坏。
3. 清洁和检查活塞环拆除活塞环后，需要对其进行清洁和检查。
首先，可以将活塞环放入洗涤液中浸泡一段时间，然后用刷子清洁掉附着在活塞环上的碳积物和杂质。
清洗完成后，用干净的布擦干活塞环表面。
同时还需要检查活塞环是否有损坏、变形或磨损等问题。
如果活塞环损坏，应及时更换。
4. 安装活塞环在安装活塞环前，需要确保活塞和活塞环槽都是干净和无杂质的。
首先，按照活塞环的槽位置正确地插入第一个活塞环，确保活塞环与活塞槽紧密配合。
然后，使用活塞环安装工具，将剩余的活塞环逐一安装到活塞槽中。
安装时要小心，避免活塞环变形或损坏。
5. 检查安装质量安装完活塞环后，要仔细检查其质量以确保正确安装。
首先，检查活塞环与活塞槽之间的配合是否紧密，活塞环是否在槽中平均分布。
然后，确认活塞环是否安装在正确的位置，如上环、下环和油环是否正确放置。
最后，通过手动旋转曲轴，检查活塞环是否自由运动，没有卡顿或阻力。
6. 安装活塞组件在进行活塞环的拆装工作时，也要注意安装活塞组件的方式。
首先，将准备好的活塞组件放置在相应的发动机缸体中。
然后，逐步拧紧活塞销，将其与连杆连接。
最后，根据发动机制造商的要求，调整活塞组件的间隙和配合度。
单缸柴油机换环方法
单缸柴油机换环方法
更换柴油机的活塞环一般需要以下步骤：
1. 准备工作：将柴油机冷却至室温，然后拆卸缸盖、活塞和配气系统。
2. 清洁活塞：使用柴油清洗剂彻底清洁活塞和缸套，以确保无尘、无杂质的情况下进行更换活塞环。
3. 拆卸原活塞环：使用活塞环卸下器将原活塞环从活塞上取下，小心不要损坏活塞。
4. 安装新活塞环：将新活塞环放入活塞环坑中，确保环口对准活塞环槽，并且使环缝与活塞环开口错开。
5. 安装活塞：将拆卸下来的活塞重新安装回缸套内，确保活塞与曲轴捆绑合适，并且活塞环在适当的位置。
6. 检查活塞间隙：使用活塞规测量活塞与缸套的间隙，确保间隙符合厂家规定的标准。
7. 安装配气系统：重新安装缸盖和配气系统，确保各部件安装正确。
8. 启动柴油机：启动柴油机并进行试运行，确认柴油机工作正常并无异常噪音。
需要注意的是，更换活塞环是一项相对复杂的操作，建议在具备相关经验和技能的专业人士的指导下进行。
同时，根据具体柴油机型号和厂家要求，操作步骤可能会有所不同，所以请在更换活塞环前参考相关的操作手册和技术资料。
活塞环的拆装方法
活塞环的拆装方法
1. 嘿，你知道活塞环的拆装绝对不是一件随随便便就能搞定的事儿！就好比拆一个复杂的拼图，弄错一步可就麻烦啦！首先要把活塞从汽缸里小心地拿出来，这可得轻点儿，别碰坏了啥。
就像抱一个宝贝似的，得小心呵护着。
2. 然后啊，看看这些活塞环，你得细心观察它们的位置呀！这可不是闹着玩的，就跟研究地图找宝藏一样重视。
你想想，要是弄错了位置还能装好吗？
3. 接着呢，用专用工具把活塞环慢慢地撬起来，这动作一定要温柔哦！不然活塞环可要“发脾气”啦，好比轻轻解开一个精致的蝴蝶结。
4. 哎呀呀，拆的时候还得注意顺序哦，别乱来呀！这就像排队一样，乱了可就全乱套了。
汤姆上次不注意，结果可费了好大劲才重新弄好。
5. 在安装新的活塞环时，更是要小心再小心！要像给手机贴膜一样仔细，不能有一点气泡或者褶皱。
6. 把活塞环对准位置，慢慢地推下去，千万别着急！这就好像把一颗宝石镶嵌到戒指上，得稳稳当当的。
7. 切记啊，安装的过程中不能有任何灰尘杂物哦，这可不是开玩笑的！不然就好像吃饭吃到沙子一样让人难受。
8. 你看，活塞环的拆装就是这么讲究，可不是随随便便就能做好的！就跟完成一件艺术品一样需要用心。
9. 总之，活塞环的拆装方法一定要牢记，认真对待才能保证机器的良好运行呀，这真的很重要！别不当回事儿哦！。
单缸柴油机缸筒活塞环更换过程
单缸柴油机缸筒活塞环更换过程一、引言单缸柴油机是一种常见的内燃机，其工作原理是通过柴油的燃烧来产生动力。
在柴油机中，缸筒和活塞环是关键的部件，它们直接影响着柴油机的性能和使用寿命。
当柴油机的缸筒活塞环出现磨损或损坏时，就需要及时更换，以保证柴油机的正常运行。
本文将介绍单缸柴油机缸筒活塞环更换的具体过程。
二、准备工作1. 确保柴油机处于停机状态，并且已经冷却至室温。
2. 准备好所需的工具和材料，包括扳手、活塞环拆卸工具、新的缸筒活塞环等。
三、拆卸原有的缸筒活塞环1. 移除柴油机的缸盖，将缸筒暴露出来。
2. 使用扳手拆卸活塞顶部的螺钉，将活塞与连杆分离。
3. 使用活塞环拆卸工具将原有的活塞环从活塞上拆卸下来。
注意，活塞环通常有两个或三个，需要逐个拆卸。
四、清洁和检查缸筒和活塞1. 使用清洁剂和刷子彻底清洁缸筒内壁和活塞顶部，去除积碳和污垢。
2. 仔细检查缸筒内壁和活塞顶部是否有明显的磨损或损坏。
如果有，建议更换新的缸筒或活塞。
五、安装新的缸筒活塞环1. 将新的活塞环放置在活塞环槽中，确保活塞环与槽口完全吻合。
2. 使用活塞环安装工具将活塞环压紧，确保其固定在活塞上。
六、组装柴油机1. 将活塞与连杆重新组装在一起，并拧紧螺钉。
2. 将缸盖安装回原位，并拧紧螺栓。
七、测试和调整1. 启动柴油机，观察其运行状态。
确保柴油机能够正常启动和运转。
2. 注意观察柴油机的排放情况和噪音，确保没有异常情况。
3. 如有需要，可以对柴油机进行调整，以达到最佳性能。
八、注意事项1. 在更换缸筒活塞环时，应严格按照柴油机生产厂家的要求和规范进行操作。
2. 在拆卸和清洁过程中，要小心谨慎，避免对柴油机的其他部件造成损坏。
3. 在安装新的缸筒活塞环时，要确保其固定牢固，以免出现松动或脱落的情况。
九、结论通过以上的步骤，我们可以完成单缸柴油机缸筒活塞环的更换工作。
定期检查和更换活塞环可以保证柴油机的正常运行和延长其使用寿命。
同时，也要注意正确操作和维护柴油机，以确保其性能和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
活塞环拆卸：
1、简介
活塞环就是装于活塞环槽内具有弹性得金属圆环，就是柴油机燃烧室得组成零
件之一，具有保持活塞与气缸套之间得有效密封作用与将活塞热量传递给气缸壁得散热作用，以及调节气缸润滑油得作用。
按其功用不同可分为气环（压缩环、密封环）与油环（刮油环）两种。
在十字头式柴油机里，气缸采用专门得润滑机构进行润滑，所以一般只装压缩环，没有刮油环，而另设有承磨环。
气环：主要作用就是防止气缸中得气体漏泄与将活塞上得部分热量传递给气缸。
并起支撑活塞得作用。
以上这些作用中密封作用尤其重要，对于冷却式活塞埸就是如此。
压缩环得密封作用就是靠环本身得弹性将环压紧在缸壁上，间隙很小，形成第一次密封。
由于间隙节流在环得上下平面与内侧产生不平衡得气得体力，将环进一步压紧在缸壁与环槽上，形成第二次密封。
值得注意得就是：第二次密封就是建立在第一次密封得基本上得，若环得弹性消失，第一次与第二次密封将均不存在。
通常为了保证密封可靠，均安装多道气环，如4～5道气环
油环：筒形活塞式柴油机，活塞与气缸套之间就是靠飞溅来与滑油进行润滑得。
由于飞溅到气缸壁上得滑油一般较多。
而且气环会通过泵油作用把滑油泵入燃烧室，这不仅增加了滑油得消油量，而且还会污染活塞、气缸、气阀与排气管道。
因此在气环下面安装1～3道刮油环，调节气缸壁面上得滑油以保证良好得气缸润滑，油环工作时在就是运动中将油刮下，并把气缸壁上多余得滑油，经环上得泄油孔与环槽上得泄油孔排回曲轴箱承磨环：十字头式柴油机专门为活塞与气缸得磨合而设置得承磨环（超短裙活塞不设置，短裙活塞设置1～2道承磨环，长裙活塞设置2～4道承磨环）。
承磨环在运动中
若已磨平，也不必更换。
2、活塞环得结构与配置
活塞环得材料为耐磨合金铸佚，共有6道环。
第一道就是经过镀铬处理，其余表面为镀锡或磷化处理。
活塞环一般就是4道气环，2道刮油环（按机型大小环环数有所不同）：高、中速柴油机2～4道气环，1～2道刮油环；十字头式低速柴油机常用5～6道压缩环，1～4道承磨环。
3、拆卸活塞环
（1）、大中型柴油机活塞环得拆卸必须使用拆装专用工具来进行。
专用工
具类型很多。
如教材这P120图16、1
（2）、在没有专用工具时，一般小型柴油机活塞环可用麻绳或铁丝等物料
弯成环形，套在拇指上，另一半分别套在活塞开口两端，缓慢地用力使活塞环张开后移出环槽拆出。
（3）、张开活塞环时务必注意，在使它能够移出环槽得情况下尽可能地张
得小些，否则很容易拆断或使活塞环受到内伤，使之良快疲劳断裂。
拆下得活塞环应按该缸得环序放置，不可随意弄乱缸号环序，以备清洁后检查测试。
活塞环装配：
拟装配到活塞上得活塞环，其活塞环得搭口间隙、平面间隙（通常称天地
间隙）与弹力情况，均已检查测量并符合规定要求才能装配。
装配及注意事项：
1、活塞安装时应使用拆装专用工具，将环得开口扩大使之缓慢顺利地装复
到环槽中。
2、在无专用工具并使用简易装环法时，注意切勿用力过度使之变形拆断，
不然配置新环要重新检测。
3、应把新环装在第一、二道环中，旧环装在其她环槽中，这样即便于新环
得磨合，又能发挥旧环得密封作用。
一般情况下，不应一次更换所有得活塞环，更不可因一只环损坏而更新该缸得所有活塞环。
4、装配了活塞环且因故未吊装入缸得活塞，应妥善放稳保管，以免损伤活
塞与环得工作表面，尤其就是中小型柴油机
5、装配活塞环时，应注意其断面倒角，若就是没有倒角得普通气环，则安装
时没有正反之分直接装入。
6、对于有倒角得气环应按其要求将倒角得一边安装在下方（倒角面朝环槽
下），这种环能增强对气缸壁得压力，更好地刮去气缸壁上多余得润滑油，以免油进入燃烧室。
倒角环一般在环面上做了记号。
切记，有记号得一面通常朝上安装，否则，
不但不起刮油作用，相反会起泵油作用。
筒形活塞式柴油机得扭曲环（气环），其特点就是在环得内圆得上缘或外圆得
下缘切槽或倒角。
在工作时倒角处呈碟形扭转一个微小角度，使其不易积炭。
安装时：内圆倒角（切槽）向上装，外圆倒角（切槽）向下装。
刮油环：要把刮刃得尖端放在下方。
如果装反，就会向上刮油，使大量滑油窜入燃烧室。
7、在二冲程柴油机中，为了避免活塞环得搭口在工作时被扫气口或排气口折断，故在搭口处装有定位销，以免工作时转动。
如果没有定位销装置得，可在活塞环搭口处上下修锉成较大圆角，一般圆角半径为3～5mm倒角，以免刮伤气口及防止活塞环折断。
8、活塞环得各道环搭口应相互错开，它们得相应角度大约就是：三道环得，
每道环相隔120°；四道环得，第一道与第二道环相隔180°，第三道与第四道环相隔180°，第二道与第三道环相隔90°错位装配。
活塞环装配时除搭口相应隔开，对活塞销位一般也应尽量避开，以确保密封性。
