恒定电流练习题2(含答案)精编版
高中物理恒定电流经典习题30道-带答案 (2)
高中物理恒定电流经典习题 30 道- 带答案一．选择题（共30 小题）1．（2014?安徽模拟）安培提出来有名的分子电流假说．根据这一假说，电子绕核运动可等效为一环形电流．设电量为 e 的电子以速率 v 绕原子核沿顺时针方向做半径为r 的匀速圆周运动，对于该环形电流的说法，正确的选项是（）A．电流强度为，电流方向为顺时针B．电流强度为，电流方向为顺时针C．电流强度为，电流方向为逆时针D．电流强度为，电流方向为逆时针2．（2014?宿州模拟）导体中的电流是这样产生的：当在一根长度为 L、横断面积为 S，单位体积内自由电荷数为n 的平均导体两头加上电压 U，导体中出现一个匀强电场，导体内的自由电子（﹣ e）受匀强电场的电场力作用而加快，同时因为与阳离子碰撞而遇到阻挡，这样边频频碰撞边向前挪动，能够以为阻挡电子运动的阻力大小与电子挪动的平均速率 v 成正比，即能够表示为 kv（k 是常数），当电子所受电场力与阻力大小相等时，导体中形成了恒定电流，则该导体的电阻是（）A．B．C．D．3．（2013 秋?台江区校级期末）如下图，电解槽内有一价的电解溶液， ts 内经过溶液内横截面 S 的正离子数是 n1，负离子数是 n2，设元电荷的电量为 e，以下解说正确的选项是（）A．正离子定向挪动形成电流，方向从 A 到 B，负离子定向挪动形成电流方向从B到 AB．溶液内正负离子沿相反方向运动，电流互相抵消C．溶液内电流方向从 A 到 B，电流 I=D．溶液内电流方向从A 到 B，电流 I=4．（2014 秋?罗平县校级期末）某电解池，假如在 1s 钟内共有 5×1018个二价正离子和 1.0 ×1019个一价负离子经过某截面，那么经过这个截面的电流是（）A．0A B．0.8A C．1.6A D．3.2A 5．（2015?乐山一模）图中的甲、乙两个电路，都是由一个敏捷电流计G和一个变阻器R 构成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的选项是（）A．甲表是电流表，B．甲表是电流表，C．乙表是电压表，D．上陈述法都不对R增大时量程增大R增大时量程减小R增大时量程减小6．（2014?吉林一模）将两个同样的敏捷电流计表头，分别改装成一只较大批程电流表和一只较大批程电压表，一个同学在做实验时误将这两个表串连起来，则（）A．两表头指针都不偏转B．两表头指针偏角同样C．改装成电流表的表头指针有偏转，改装成电压表的表头指针几乎不偏转D．改装成电压表的表头指针有偏转，改装成电流表的表头指针几乎不偏转7．（2014?西城区一模）如图，虚线框内为改装好的电表，M、N为新电表的接线柱，此中敏捷电流计 G的满偏电流为200μA，已测得它的内阻为 495.0 Ω．图中电阻箱读数为5.0 Ω．现将 MN接入某电路，发现敏捷电流计G恰好满偏，则依据以上数据计算可知（）A．M、N两头的电压为 1mV B．M、N两头的电压为 100mV C．流过 M、N的电流为 2μA D．流过 M、N的电流为 20mA8．（2014?宿州模拟）一伏特表有电流表 G与电阻 R串连而成，如下图，若在使用中发现此伏特计的读数总比正确值稍小一些，采纳以下哪一种举措可能加以改良（）A．在 R上串连一比 R 小得多的电阻B．在 R上串连一比 R 大得多的电阻C．在 R上并联一比 R 小得多的电阻D．在 R上并联一比 R 大得多的电阻9．（2014 秋?石柱县校级期末）电流表的内阻是R g=200Ω，满偏电流值是I g=500μA，此刻欲把这电流表改装成量程为1.0V 的电压表，正确的方法是（）A．应串连一个 0.1 Ω的电阻 B．应并联一个 0.1 Ω的电阻C．应串连一个 1800Ω的电 D．应并联一个 1800Ω的电阻阻10．（2014 秋?贵阳期末）电流表的内阻是R g=100Ω，满刻度电流值是 I g=1mA，现欲把这电流表改装成量程为3V 的电压表，正确的方法是（）A．应串连一个 0.1 Ω的电阻 B．应并联一个 0.1 Ω的电阻C．应串连一个 2900Ω的电 D．应并联一个 2900Ω的电阻阻11．（2014 秋?衡阳期末）同样的电流表分别改装成两个电流表 A1、A2和两个电压表 V1、V2，A1的量程大于 A2的量程，V1的量程大于 V2的量程，把它们接入图所示的电路，闭合开关后（）A．A的读数比 A 的读数大12B．A1指针偏转角度比 A2指针偏转角度大C．V1的读数比 V2的读数大D．V1指针偏转角度比 V2指针偏转角度大12．（2013 秋?个旧市校级期末）两只电流表 A 和 A 是由完12全同样的两只电流表改装成的， A 表的量程是5A，A 表的12量程是 15A．为了丈量 15～20A 的电流，把 A 表和 A 表并12联起来使用，在这类状况下（）A．A1表和 A2表的示数相等B．A表和 A 表的指针偏转角度相等12C．A表和 A 表的示数之比为 1：312D．A表和 A 表的指针偏转角度之比为 1：31213．（2013 秋?宣城期末）如下图是一个双量程电压表，表头是一个内阻R g=500Ω，满刻度电流为I g=1mA的毫安表，现接成量程分别为10V 和 100V的两个量程，则所串连的电阻 R1和 R2分别为（）A．9500Ω， 9.95 ×104ΩB．9500Ω， 9×104ΩC．1.0 ×103Ω， 9×104Ω D．1.0 ×103Ω， 9.95 ×104Ω14．（2013 秋?城区校级期末）用图所示的电路丈量待测电阻R X的阻值时，以下对于由电表产生偏差的说法中，正确的是（）A．电压表的内电阻越小，丈量越精准B．电流表的内电阻越小，丈量越精准C．电压表的读数大于R X两头真切电压， R X的丈量值大于真实值D．因为电流表的分流作用，使R X的丈量值小于真切值15．（2015?佛山模拟）在如下图的电路中，E 为电源电动势，r 为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在 a 端时合上开关 S，此时三个电表 A1、A2和V 的示数分别为 I 1、I 2和 U．现将 R2的滑动触点向 b 端移动，则三个电表示数的变化状况是（）A．I 1增大， I 2不变， U增大 B．I 1减小， I 2增大， U 减小C．I 1增大， I 2减小， U增大 D．I 1减小， I 2不变， U 减小16．（2015?山东一模）如下图，平行金属板中带电质点 P 原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向 b 端挪动时，则（）A．电压表读数减小B．电流表读数减小C．质点 P 将向上运动D．R3上耗费的功率渐渐增大17．（2015?桐乡市校级模拟）如下图，直线 A 为电源 a 的路端电压与电流的关系图象；直线 B 为电源 b 的路端电压与电流的关系图象；直线 C 为一个电阻 R 的两头电压与电流关系的图象．将这个电阻R分别接到 a、b 两电源上，那么（）A．R 接到 a 电源上，电源的效率较高B．R 接到 b 电源上，电源的输出功率较大C．R 接到 a 电源上，电源的输出功率较大，但电源效率较低D．R 接到 b 电源上，电源的输出功率和效率都较高18．（2015?孝感校级模拟）在图所示的电路中，电源电动势为 E、内电阻为 r ．将滑动变阻器的滑片 P 从图示地点向右滑动的过程中，对于各电表示数的变化，以下判断中正确的是（）A．电压表 V 的示数变小B．电流表 A2的示数变小C．电流表 A1的示数变小D．电流表 A 的示数变大19．（2015?成都模拟）在如下图的电路中，灯炮 L 的电阻大于电源的内阻 r ，闭合电键 S，将滑动变阻器滑片 P 向左挪动一段距离后，以下结论正确的选项是（）A．灯泡 L 变亮B．电源的输出功率增大C．电容器 C上电荷量减少D．电流表读数变小，电压表读数变大20．（2015?湖南二模）如下图，电流表 A1（0～3A）和 A2（0～0.6A）是由两个同样的电流表改装而成，现将这两个电流表并联后接入电路中，闭合开关 S，调理滑动变阻器，以下说法中正确的选项是（）A．A、A 的读数之比为 1：112B．A、A 的读数之比为 5：112C．A、A 的指针偏转角度之比为1：112D．A1、A2的指针偏转角度之比为1：521．（2015?沈阳一模）某控制电路如下图，主要由电源（电动势为 E、内阻为 r ）与定值电阻 R1、R2及电位器（滑动变阻器） R 连结而成， L1、L2是红绿两个指示灯，当电位器的触片滑向 a 端时，以下说法正确的选项是（）A．L1、L2两个指示灯都变亮 B ．L1、L2两个指示灯都变暗C．L1变亮， L2变暗D．L1变暗， L2变亮22．（2015?孝南区校级模拟）在如图甲所示的电路中， L1、L2和 L3为三个同样规格的小灯泡，这类小灯泡的伏安特征曲线如图乙所示，当开关S 闭合后，电路中的总电流为0.25A ．则此时（）A．L1的电压为 L2电压的 2 倍B．L1耗费的电功率为0.75WC．L2的电阻为 12ΩD．L1、L2耗费的电功率的比值大于4：123．（2014 秋?忻府区校级月考）如下图， E 为内阻不可以忽视的电池，R1、R2、R3均为定值电阻，与均为理想电表；开始时开关 S 闭合，均有读数，某时辰发现和读数均变大，则电路中可能出现的故障是（）A．R1断路 B．R2断路 C．R1短路 D．R3短路24．（2015?武汉校级模拟）如下图电路中的电源为恒流源，不论外电路的电阻怎样变，它都能够供给连续的定值电流．当滑动变阻器的滑动触头向上滑动时，电压表的读数变化量与电流表的读数变化量之比的绝对值是（）A．R0B．R1C．R2D．不可以确立25．（2015?松江区一模）电源电动势为E，内阻为 r ，向可变电阻 R 供电，对于路端电压说法正确的选项是（）A．因为电源电动势不变，因此路端电压也不变B．因为 U=IR，因此当 I 增大时，路端电压也增大C．因为 U=E﹣Ir ，因此当 I 增大时，路端电压降落D．若外电路断开，则路端电压为零26．（2015?嘉峪关校级三模）如下图， A 和 B 为竖直搁置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开关 S 闭合且滑动变阻器的滑动头 P 在 a 处，此时绝缘线向右偏离竖直方向．（电源的内阻不可以忽视）以下判断正确的选项是（）A．小球带负电B．当滑动头从 a 向 b 滑动时，细线的偏角θ 变大C．当滑动头从 a 向 b 滑动时，电流表中有电流，方向从上向下D．当滑动头从 a 向 b 滑动时，电源的输出功率必定变大27．（2015?浙江校级一模）如下图的电路中， R1、R2、R3是固定电阻， R4是光敏电阻，其阻值随光照的强度加强而减小．当开关 S 闭合且没有光照耀时，电容器 C 不带电．当用强光照耀 R4且电路稳准时，则与无光照耀时比较（）A．电容器 C的上极板带负电B．电容器 C的下极板带负电C．经过 R4的电流变小，电源的路端电压增大D．经过 R4的电流变大，电源供给的总功率变大28．（2015?金山区一模）如图甲所示，R为电阻箱，为理想电流表，电源的电动势为E，内阻为 r ．图乙为电源的输出功率 P 与电流表示数 I 的关系图象，此中功率P0分别对应电流 I 1、I 2，外电阻 R1、R2．以下说法中正确的选项是（）A．I 1+I 2＞B．I 1+I 2=C．D．29．（2015?淮南模拟）如下图，平行金属板中带电质点 P 原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向 b 端挪动时，则（）A．电压表读数减小B．电流表读数增大C．质点 P 将向上运动D．R3上耗费的功率渐渐增大30．（2015?上海模拟）如下图的电路中，电源电动势为 E、内电阻为 r （小于外电路的总电阻），当滑动变阻器 R 的滑片P 位于中点时， A、B、C 三灯均正常发光，且亮度同样，则（）A．三个小灯泡中， B灯电阻最大， C灯电阻最小B．当滑片 P 向左挪动时， C 灯变亮， A、B 两灯变暗C．当滑片 P 向左挪动时， A、 C两灯变亮， B 灯变暗D．当滑片 P 向左挪动时，电源的输出功率减小一．选择题（共30 小题）1．C2．A3．D4．D5．B6．D7．D8．D9．C10．C 11．AC 12．BC13．B 14．BC15．B 16．A 17．C 18．B 19．D 20．BC21．B 22．BD23．B 24．B 25．C 26．C 27．AD28．B 29．AB30．BD。
高中物理 第二章 恒定电流 单元卷2(含解析)新人教版选修3-1-新人教版高二选修3-1物理试题
第二章章末综合测试一、选择题(共15个题，10、12、13、14、15为多项选择题，全部选对得4分，局部选对得2分，选错或不选得0分，其余为单项选择题，每题4分，共60分)1．关于正常工作的电动机和白炽灯，以下说法中正确的答案是( )A．电动机和白炽灯消耗的电能均大于产生的热能B．电动机和白炽灯消耗的电能均等于产生的热能C．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能D．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能解析白炽灯是纯电阻用电器其消耗的电能全部转化为内能，电动机是非纯电阻用电器其消耗的电能主要转化为机械能，其中一小局部电能转化为内能，故A、B、D三项错误，C项正确．答案 C设置目的考查纯电阻和非纯电阻在电能转化时的不同2．两根完全一样的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折，然后给它们分别加上一样电压后，如此在同一时间内，通过它们的电荷量之比为( ) A．1∶4B．1∶8C．1∶16 D．16∶1答案 C设置目的考查电流的定义式3.为探究小灯泡L的伏安特性，连好如下列图的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的UI图象应是( )解析随电流的增加温度逐渐升高，灯丝的电阻率、电阻随之变大，因此C项正确，A、B、D 三项错误．答案 C设置目的考查小灯泡的伏安特性曲线4.如下列图是测定电流表内电阻的电路图，闭合开关S，先调节电阻箱R的电阻值至R1，使电流表指针偏转到满刻度，再把电阻箱R的电阻值调至R2，使电流表指针偏转到满刻度的一半．在电池内电阻忽略不计的情况下，电流表的内阻等于( )A．R2－2R1 B.R22－R1C．R2－R1D．2(R2－R1)解析设电流表内阻为R g，满偏电流为I g，电源电动势为E，根据闭合电路欧姆定律得I g＝ER g＋R1①I g 2＝ER g＋R2②联立①②解得R g＝R2－2R1.答案 A设置目的考查半偏法测电流表内阻的根本原理5.如下列图的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是( )A．L1灯丝烧断 B．电阻R2断路C．电阻R2短路 D．电容器被击穿短路解析灯丝烧断是断路，电容器被击穿是短路．答案 B设置目的通过对电路的分析寻找故障的原因6.如下列图，A灯与B灯电阻一样，当变阻器滑片向上滑动时，对两灯明暗变化判断正确的答案是( )A．A、B灯都变亮B．A、B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮解析当变阻器滑片向上移动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律分析得知，干路电流I减小，路端电压U增大，灯A变亮．流过电阻R1的电流I1＝I－I A，由于干路电流I减小，灯A的电流I A增大，所以I1减小，电阻R1的电压减小．灯B的电压U B＝U－U1，由于U增大，U1减小，所以U B增大，灯B变亮．答案 A设置目的考查动态电路中相关物理量变化的分析7.如图1为测量某电源电动势和内阻时得到的UI图线，用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V ．如此该电路可能是图2中的( )解析 由UI 图象可求得电源的电动势E ＝6 V ，内电阻r ＝6－44Ω＝0.5 Ω，外电路连接电阻R 时路端电压为4.8 V ，由闭合电路的欧姆定律得E ＝U ＋IrI ＝E －U r ＝6－4.80.5A ＝2.4 A 又I ＝E R ＋r 所以R ＝E I －r ＝(62.4－0.5) Ω＝2 Ω 选项A 、B 、C 、D 四个电路的外电路电阻分别是1 Ω、2 Ω、9 Ω、4.5 Ω.答案 B设置目的 考查对闭合电路欧姆定律和UI 图的认识8.在研究微型电动机的性能时，应用如下列图的实验电路，当调节滑动变阻器R 并使电动机停止转动时，电流表和电压表的示数分别为0.5 A和2 V ．重新调节R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为2 A 和24 V ，如此这台电动机正常运转时的输出功率为( )A ．32 WB ．44 WC ．47 WD ．48 W解析 电动机的输入功率为P 2＝U 2I 2＝24×2 W＝48 W ，线圈电阻：R ＝U 1I 1＝20.5Ω＝4 Ω.热功率为P 1＝I 22R ＝22×4 W ＝16 W ．输出功率：P 输＝P 2－P 1＝(48－16) W ＝32 W.答案 A设置目的 通过分析电动机在转动和不转动时的区别，考查纯电阻电路和非纯电阻电路的计算9．用两个一样的小量程电流表，分别改装成了两个量程不同的大量程电流表A 1、A 2，假设把A 1、A 2分别采用串联或并联的方式接入电路，如图(a)、(b)所示，如此闭合开关后，如下有关电表的示数和电表指针偏转角度的说法正确的答案是( )A ．图(a)中的A 1、A 2的示数一样B ．图(a)中的A 1、A 2的指针偏角一样C ．图(b)中的A 1、A 2的示数和偏角都不同D ．图(b)中的A 1、A 2的指针偏角一样 解析 大量程电流表是小量程电流表并联一适当小的分流电阻改装而成的．当A 1、A 2并联时，由于A 1、A 2的电阻不同，通过A 1、A 2的电流不等，A 1、A 2的示数不同，但通过每个小量程电流表的电流一样，故指针偏角一样，A 项错误，B 项正确．当A 1、A 2串联时，通过A 1、A 2的电流一样,故示数一样,但A 1、A 2的量程不同，故指针偏角不同，C 、D 项错误.答案 B10.如下列图，电源的电动势为E ，内阻为r ，R 1为定值电阻，R 2为滑动变阻器，C 为电容器，L 为小灯泡，电表均为理想电表，闭合开关S 后，假设滑动变阻器的触头P 向下滑动时，如此( )A ．小灯泡的功率减小B ．电压表的示数增大C ．电容器上的电荷量增加D ．两表示数变化量的比值|ΔU ΔI|不变 解析 A 项，P 下滑，R 2阻值变小，故电路总电阻减小，那么，总电流增大，通过灯泡的电流增大，可知小灯泡的功率增大，故A 项错误；B 项，因电流增大，如此R 1上的电压增大，如此电压表示数增大，故B 项正确；C 项，总电流增大，内电压与R 1上的电压增大，故电容器上电压减小，所以，电容器上的电荷量减小，故C 项错误；D 项，两表示数之比U I＝R 1，故两表示数变化量的比值|ΔU ΔI|仍为R 1不变，故D 项正确；应当选B 、D 两项． 答案 BD11.如图，直线a 、抛物线b 和c 为某一稳恒直流电源在纯电阻电路中的总功率P E 、输出功率P R 、电源内部发热功率P r 随路端电压U 变化的图象，但具体对应关系未知，根据图象可判断( )A ．图象中任意电压值对应的功率关系为P E ＝P r ＋P RB ．P r U 图象的对应图线b ，由图知电动势为3 V ，内阻为1 ΩC ．P E U 图象对应图线a ，由图知电动势为9 V ，内阻为3 ΩD ．外电路电阻为1 Ω时，输出功率最大为2 W解析 A 项，电源的总功率等于内电阻消耗功率和输出功率之和，即图象中任意电压值对应的功率关系为P E ＝P r ＋P R ，故A 项正确；B 项，根据电功率的计算公式可得：P r ＝〔E －U 〕2r ，由数学知识可知，P r U 图象的对应图线b ，故B 项正确；C 项，总功率为：P E ＝EI ＝E·E －U r＝－E r U ＋E 2r ，可知P E U 图象对应图线a.由数学知识得知，图象a 的斜率大小为：k ＝E r ＝93＝3；当U ＝0时，P E ＝E 2r＝9 W ．联立解得：E ＝3 V ，r ＝1 Ω.故C 项错误；D 项，当内外电阻相等时，电源的输出功率最大，即当外电路电阻为R ＝r ＝1 Ω时，输出功率最大，最大输出功率为：P m ＝〔12E 〕2R ＝E 24r ＝324×1W ＝2.25 W ．故D 项错误．应当选A 、B 两项． 答案 AB点评 此题的关键要根据功率公式得到三种功率的解析式，利用图象信息进展研究．要有根本的读图能力，根据数学知识来理解图象的物理意义．12．两位同学在实验室利用如图甲所示的电路测定定值电阻R 0、电源的电动势E 和内电阻r ，调节滑动变阻器的滑动触头P 向某一方向移动时，一个同学记录了电流表A 和电压表V 1的测量数据，另一同学记录的是电流表A 和电压表V 2的测量数据．并根据数据描绘了如图乙所示的两条UI 图线．如此图象中两图线的交点表示的物理意义是( )A ．滑动变阻器的滑动触头P 滑到了最右端B ．电源的输出功率最大C ．定值电阻R 0上消耗的功率为0.5 WD ．电源的效率达到最大值解析 由图象可知，电源的电动势E ＝1.5 V ，r ＝1 Ω，交点位置：R ＋R 0＝U 1I ＝2 Ω，R 0＝U 2I＝2 Ω，R ＝0，滑动变阻器的滑动触头P 滑到了最左端，A 项错误；当电路中外电阻等于内电阻时，电源输出功率最大，但此题R 0>r ，改变滑动变阻器时无法达到电路中内、外电阻相等，此时当外电阻越接近内电阻时，电源输出功率越大，B 项正确；P ＝IU 2＝0.5 W ，C 项正确；电源的效率：η＝IE －I 2r IE，电流越小效率越高，可见滑动触头P 滑到最右端时电源效率最高，D 项错误．答案 BC设置目的将测定电源电动势的UI图和测电阻的UI图相结合，综合考查二者的区别和联系13.经过准确校准的电压表V1和V2，当分别用来测量某线路中电阻R两端a、b间的电压时，如下列图，读数依次为12.7 V和12.3 V，如此( )A．a、b间的实际电压略大于12.7 VB．a、b间的实际电压略小于12.7 VC．电压表V1的内阻大于V2的内阻D．电压表V1的内阻小于V2的内阻解析并联电压表使电路电阻减小，电流增大，R′两端电压增大，使ab两端电压比实际电压要小．且电压表的内阻越大，测量值越大，越接近实际电压．答案AC设置目的电压表内阻较大，考查其接入电路时对电路的影响14.某学生在研究串联电路电压特点的实验时，连接成如下列图的电路，接通S后，他将大内阻的电压表并联在A、C两点间，电压表读数为U，当并联在A、B两点间时，电压表读数也为U，当并联在B、C两点间时，电压表的读数为零，如此出现此种情况的原因可能是(R1、R2的阻值相差不大)( )A．AB段断路 B．BC段断路C．AB段短路 D．BC段短路解析电压表并联在AC端和AB端时示数都为U.有两种可能情况：一是AB段断路，电压表示数U为电源电动势；二是AB段没有断路但BC段短路，AB与BC段电压一样．答案AD设置目的考查故障电路的排查15．图甲电路中，D为二极管，其伏安特性曲线如图乙所示．在图甲电路中，闭合开关S，滑动变阻器R的滑片P从左端向右移动过程中( )A．二极管D消耗的功率变大B．二极管D的电阻变大C．通过二极管D的电流减小D．电源的功率减小解析A、B、C三项，滑动变阻器R的滑片P从左端向右移动过程中，滑动变阻器的电阻减小，电路电流增大，由图乙可知，二极管的电阻减小，电流、电压增大，消耗的功率也增大，故A 项正确，B 、C 两项错误；D 项，电源的功率为：P ＝EI ，因为电流增大，所以电源的功率增大，故D 项错误．应当选A 项．答案 A二、实验题(共5小题，每题8分，共40分)16．如下列图为一电学实验的实物连线图．该实验可用来测量待测电阻R x的阻值(约20 Ω)．图中两个电流表量程一样，内阻都较小．实验步骤如下：①调节电阻箱，使它的阻值R 0与待测电阻的阻值接近；将滑动变阻器的滑动触头调到最左端．②合上开关S.③将滑动变阻器的滑动触头向右端滑动，使两个电流表指针都有明显偏转．④记下两个电流表A 1和A 2的读数I 1和I 2.⑤屡次改变滑动变阻器滑动触头的位置，记下A 1和A 2的多组读数I 1和I 2.⑥求R x 的平均值．回答如下问题：(1)根据实物连线图在虚线框内画出实验的电路图，器材用通用的符号表示；(2)不计电流表内阻的影响，用I 1、I 2和R 0表示R x 的公式为R x ＝________．答案 (1)如下列图(2)I 1R 0I 217．(1)在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如下列图，校零时的读数为________ mm ，合金丝的直径为________ mm.(2)为了准确测量合金丝的电阻R x，设计出如图甲所示的实验电路图，按照该电路图完成图乙中的实物电路连接．解析(1)按照螺旋测微器的读数原如此得，校零时的读数为0.007 mm，合金丝的直径为0.656 mm－0.007 mm＝0.649 mm(在0.647 mm～0.651 mm都算正确)．(2)连线如下列图．答案(1)0.007 0.649(在0.647 mm～0.651 mm都算正确) (2)见解析图18．某同学准备探究一未知元件Q的伏安特性曲线，他设计了如图甲所示的电路图．请回答如下问题：(1)请将图乙中的实物连线按电路图补充完整．(2)该同学正确连接实验电路后闭合开关，调节滑动变阻器滑动头P，发现电流表和电压表的指针始终不发生偏转．在不断开电路的情况下，他使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的“＋〞“－〞接线柱接触时，发现多用电表指针发生较大角度的偏转，说明电路故障是________．(3)排除故障后，该同学测得实验数据如下表所示，请在坐标系中作出该元件的UI图线．序号电流/A 电压/V1 0.00 0.002 0.10 1.003 0.20 1.604 0.30 1.825 0.40 1.956 0.50 2.087 0.60 2.13(4)通过实验可以得出，该元件的阻值随所加电压的增大而________(选填“增大〞“减小〞或“不变〞)．解析使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的“＋〞“－〞接线柱接触时，发现多用电表指针发生较大角度的偏转，说明多用电表与电源构成通路，电路故障是电流表断路．根据画出的图象，由欧姆定律可知，该元件的阻值随所加电压的增大而减小．答案(1)如图1 (2)电流表断路(3)如图2(4)减小19．某实验小组利用一滑动变阻器和未知内阻的微安表，来测量多用电表“×1k〞挡内部电池的电动势E.(1)该小组采用图甲的电路进展实验，请将图乙中的实物连线连接完整．(2)请将下面的实验步骤补充完整：a．插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×1 k〞位置，将红、黑表笔________，调整“欧姆调零旋钮〞，使指针指到“0 Ω〞．b．按照电路图连接好电路．c．接通开关，改变滑动变阻器的阻值，得到多用电表和微安表的示数分别如下列图．多用电表和微安表的读数分别为________ kΩ和________μA.d．断开开关，拔下红、黑表笔，把多用电表的选择开关扳到________位置．(3)由以上信息可得多用电表“×1k〞挡内部电池的电动势为________V(保存两位有效数字)．解析(1)根据电路图，连接实物图，注意红、黑表笔的正、负接法．(2)a.根据欧姆表的使用方法可知，选挡后应将红、黑表笔短接进展欧姆调零；c．欧姆表的读数为R＝22×1 kΩ＝22 kΩ，微安表的读数为242 μA或243 μA或244 μA.(3)根据闭合电路欧姆定律可得E＝I(R＋R0)，I表示微安表的示数、R表示多用电表的读数、R0表示多用电表的内阻，代入数据有E＝242×10－6×(22＋15)×103 V＝8.954 V≈9.0 V.答案(1)电路连接如图(2)短接22 242 交流电压最高挡或OFF挡(3)9.020．(1)某实验小组为了测量某一电阻R x的阻值，他们先用多用电表进展粗测，测量出R x的阻值约为18 Ω左右．为了进一步准确测量该电阻，实验台上有以下器材：A ．电流表(量程15 mA ，内阻未知)B ．电流表(量程0.6 A ，内阻未知)C ．电阻箱(0～99.99 Ω)D ．电阻箱(0～999.9 Ω)E ．电源(电动势约3 V ，内阻约1 Ω)F ．单刀单掷开关2只G ．导线假设干甲同学设计了如图甲所示的实验原理图并连接好实验器材，按照如下步骤完成实验： a ．先将电阻箱阻值调到最大，闭合S 1，断开S 2，调节电阻箱阻值，使电阻箱有适宜的阻值R 1，此时电流表指针有较大的偏转且示数为I ；b ．保持开关S 1闭合，再闭合开关S 2，调节电阻箱的阻值为R 2，使电流表的示数仍为I.①根据实验步骤和实验器材规格可知，电流表应选择________，电阻箱应选择________(选填器材前的字母)②根据实验步骤可知，待测电阻R x ＝________(用步骤中所测得的物理量表示)． (2)同学乙认为该电路可以用来测电源的电动势、内阻．假设所选电流表的内阻R A ＝2.0 Ω，闭合开关S 2，调节电阻箱R ，读出多组电阻值R 和电流I 的数据；由实验数据绘出的1IR 图象如图乙所示，由此可求得电源电动势E ＝________V ，内阻r ＝________Ω.(计算结果保存两位有效数字)解析 (1)①根据闭合电路欧姆定律可知，通过待测电阻的最大电流为：I max ＝E R x ＝318A ≈0.167 A ＝167 mA ，如果电流表选B ，如此读数误差太大，故电流表应选A ； 电源电动势为3 V ，电流表量程为15 mA ＝0.015 A ，由欧姆定律：I ＝U R可知， 电路中的最小电阻应为：R max ＝E I A ＝ 3 V 0.015 A＝200 Ω，所以电阻箱应选D ； ②根据闭合电路欧姆定律得：S 2断开时有：E ＝I(R x ＋R 1＋R A ＋r)，S 2闭合时有：E ＝I(R 2＋R A ＋r)，解得：R x ＝R 2－R 1；(2)闭合开关S 2，由闭合电路欧姆定律得：E ＝I(R ＋R A ＋r)，整理得：1I ＝1E R ＋R A ＋r E， 由图示：1I R 图象可知：0.2×103＝1E ×636＋R A ＋r E， 0．1×103＝1E ×316＋R A ＋r E，：R A ＝2.0 Ω， 解得：E ＝3.2 V ，r ＝2.0 Ω；答案 (1)①A D ②R 2－R 1 (2)3.2 2.0点评 此题考查了测电源电动势与内阻实验、考查了测量电阻的实验，要注意正确根据题意明确实验原理；然后根据所对应的物理规律分析求解即可；对于图象分析问题，要注意根据物理规律确定公式，结合图象的性质分析斜率以与截距的意义．。
恒定电流练习题2(含答案)精编版
恒定电流一．选择题1．在如图所示的电路中，当变阻器R的阻值增加时( )A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小2．在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是( )A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如图所示的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化情况是( )A．都降低B．都升高C．U A升高，U B降低D．U A降低，U B升高5．如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。
R0小于R1，R0和R2都不等于零。
那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是( ) A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大6．如图所示电路，电源电动势e = 6V，内阻不计。
R1 = 4Ω，R2 = 2Ω，R3 = 7Ω，电容器的电容C = 1mF，那么电容器上所带电量为( )A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如图所示的电路中，R1 = 10Ω，R2 = 20Ω，R3 = 8Ω，电容器的电容C = 10mF，电源电动势e = 12V，内阻不计。
要使电容器上板带正电，电量Q = 2×10-5C，则可变电阻R4的取值为( )A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。

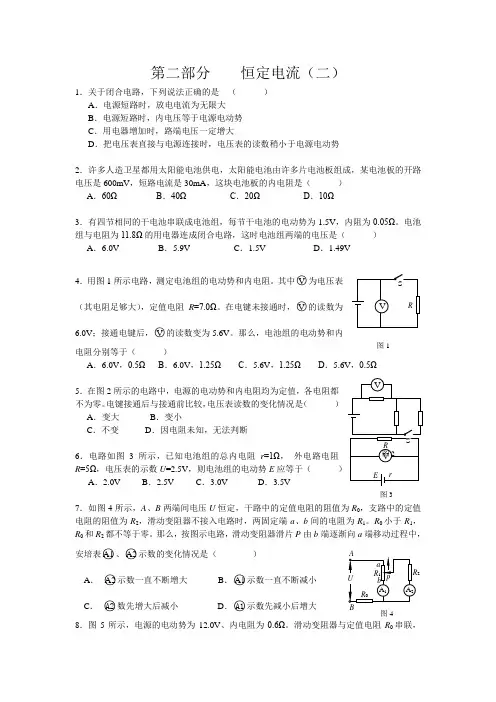

恒定电流(二)习题 含答案
第二部分 恒定电流（二）1．关于闭合电路，下列说法正确的是 （ ）A ．电源短路时，放电电流为无限大B ．电源短路时，内电压等于电源电动势C ．用电器增加时，路端电压一定增大D ．把电压表直接与电源连接时，电压表的读数稍小于电源电动势2．许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某电池板的开路电压是600mV ，短路电流是30mA ，这块电池板的内电阻是（ ）A ．60ΩB ．40ΩC ．20ΩD ．10Ω3．有四节相同的干电池串联成电池组，每节干电池的电动势为1.5V ，内阻为0.05Ω。
电池组与电阻为11.8Ω的用电器连成闭合电路，这时电池组两端的电压是（ ）A ．6.0VB ．5.9VC ．1.5VD ．1.49V4．用图1所示电路，测定电池组的电动势和内电阻。
其中○V 为电压表（其电阻足够大），定值电阻R =7.0Ω。
在电键未接通时，○V 的读数为6.0V ；接通电键后，○V 的读数变为5.6V 。
那么，电池组的电动势和内电阻分别等于（ ）A ．6.0V ，0.5ΩB ．6.0V ，1.25ΩC ．5.6V ，1.25ΩD ．5.6V ，0.5Ω 5．在图2所示的电路中，电源的电动势和内电阻均为定值，各电阻都不为零。
电键接通后与接通前比较，电压表读数的变化情况是（ ）A ．变大B ．变小C ．不变D ．因电阻未知，无法判断6．电路如图3所示，已知电池组的总内电阻 r =1Ω， 外电路电阻 R =5Ω，电压表的示数U =2.5V ，则电池组的电动势E 应等于（ ） A ．2.0V B ．2.5V C ．3.0V D ．3.5V7．如图4所示，A 、B 两端间电压U 恒定，干路中的定值电阻的阻值为R 0，支路中的定值电阻的阻值为R 2，滑动变阻器不接入电路时，两固定端a 、b 间的电阻为R 1。
R 0小于R 1，R 0和R 2都不等于零。
那么，按图示电路，滑动变阻器滑片P 由b 端逐渐向a 端移动过程中，安培表○A1、○A2示数的变化情况是（ ）A ． ○A2示数一直不断增大B ．○A1示数一直不断减小C ． ○A2数先增大后减小 D ．○A1示数先减小后增大 8．图5所示，电源的电动势为12.0V 、内电阻为0.6Ω。
高中物理：恒定电流练习含答案
高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。
当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。
物理恒定电流试题及答案
物理恒定电流试题及答案一、选择题（每题4分，共20分）1. 恒定电流的电流强度是指：A. 单位时间内通过导体横截面的电荷量B. 单位时间内通过导体横截面的电荷量的平均值C. 导体两端的电压D. 导体两端的电压与电流的比值答案：B2. 欧姆定律中，电阻R与电流I和电压U的关系是：A. R = U/IB. R = I/UC. R = U + ID. R = U - I答案：A3. 在串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A4. 并联电路中，各电阻两端的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A5. 根据焦耳定律，电阻R在电流I和时间t内产生的热量Q是：A. Q = I^2RtB. Q = IRtC. Q = Rt/ID. Q = I/Rt答案：A二、填空题（每题4分，共20分）6. 电流的单位是______，符号为______。
答案：安培；A7. 电压表的内阻______，电流表的内阻______。
答案：很大；很小8. 在电路中，电源的电动势与______成正比，与______成反比。
答案：电流；电阻9. 电容器的电容C与电容器两极板之间的电压U和电荷量Q的关系是：C = ______。
答案：Q/U10. 理想变压器的原副线圈匝数比为N1:N2，则电压比为______，电流比为______。
答案：N1/N2；N2/N1三、计算题（每题10分，共60分）11. 一个电阻值为10Ω的电阻器，通过它的电流为2A，求电阻器两端的电压。
答案：根据欧姆定律，U = IR = 2A × 10Ω = 20V。
12. 一个电容器的电容为2μF，两极板间的电压为300V，求电容器所带的电荷量。
答案：根据电容的定义，Q = CU = 2 × 10^-6 F × 300V = 6 ×10^-4 C。
13. 一个串联电路由两个电阻组成，分别为R1 = 20Ω和R2 = 30Ω，电路两端电压为12V，求通过R1的电流。
高考物理《恒定电流》真题练习含答案
高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出UR理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。
恒定电流检测题及答案
“恒定电流”试题二1.利用超导材料零电阻的性质，可实现无损耗输电，现有一直流电路，输电线的总电阻为0.4Ω，它提供给用电器的电功率为40kW ，电压为800V .如果用临界温度以下的超导电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为（）A .1.6kWB .1.6×103kWC .1kWD .10kW2.如图所示的电路中，各个电键均闭合，且k 2接a 板电容器两极板之间的带电微粒向下运动，则应该（） ①将k 1断开 ②将k 2掷在b ③将k 2掷在c ④将k 3断开A .①② B.②③ C .①③ D .③④3.过量接收电磁辐射有害人体健康.按照有关规定，工作场所受到的电磁辐射强度(单位时间内垂直通过单位面积的电磁辐射能量)不得超过某个临界值W ，若某无线电通讯装置的电磁辐射功率为P ，则符合规定的安全区域到该通讯装置的距离至少为()A .P W πB .P W π4C .W P πD .W P π4 4.如图所示是一火警报警器的部分电路示意图.其中R 3为用半导体热敏材料制成的传感器.值班室的显示器为电路中的电流表，a 、b 之间接报警器.当传感器R 3所在处出现火情时，显示器的电流I 、报警器两端的电压U的变化情况是()A .I 变大，U 变大B .I 变大，U 变小C .I 变小，U 变小D .I 变小，U 变大5.如图所示的电路，闭合开关S 后，a 、b 、c 三盏灯均能发光，电源电动势E 恒定且内阻r 不可忽略.现将变阻器R 的滑片稍向上滑动一些，三盏灯亮度变化的情况是（）A .a 灯变亮，b 灯和c 灯变暗B .a 灯和c 灯变亮，b 灯变暗C .a 灯和c 灯变暗，b 灯变亮D .a 灯和b 灯变暗，c 灯变亮 6.两个电池1和2的电动势E 1> E 2，它们分别向同一电阻R 电功率相同.比较供电时电池1和2内部消耗的电功率P 1和P 2，电池的效率η1和η2的大小，则有（）A .P 1>P 2，η1>η2B .P 1>P 2，η1<η2C .P 1<P 2，η1>η2D .P 1<P 2，η1<η27.如图所示，R 1是可变电阻器.电压表、电流表可看做理想电表，电源内阻不计.闭合开关S ，两电表都有一定示数.适当调节可变电阻器，能使电压表的示数加倍，而电流表的示数减半.则电阻R 2消耗的电功率将（）A ．变为原来的1/2B ．变为原来的1/4C ．变为原来的4倍D ．与原来相同8.如图所示，直线A 为电源的U-I 图线，曲线B 为灯泡电阻的U-I 图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电路的总功率分别是()A ．4W 、8WB ．2W 、4WC ．4W 、6WD ．2W 、3W9.如图所示电路，开关S 原来是闭合的，当R 1、R 2的滑片刚好处于各自的中点位置时，悬在空气平行板电容器C 两水平极板间的带电尘埃P 恰好处于静止状态.要使尘埃P 向下加速运动，下列方法中可行的是（） A .把R 1的滑片向左移动 B .把R 2的滑片向左移动C .把R 2的滑片向右移动D .把开关S 断开 10.如图所示，AB 间电压恒为11V ，R 为阻值较大的滑线变阻器，P 为R 的中点，用一只0～5V ～15V 的双量程电压表的“5V ”档测PB 间的电压时，电压表恰好满偏，若换用“15V ”档测量，则电压表的示数为（）A .5VB .5.3VC .5.4VD .5.5V11.如图所示的电路中，C 2=2C 1，R 2=2R 1，下列说法正确的是（） A .开关处于断开状态，电容器C 2的电量大于C 1的带电量 B .开关处于断开状态，电容器C 1的电量大于C 2的带电量 C .开关处于接通状态，电容器C 2的电量大于C 1的带电量D .开关处于接通状态，电容器C 1的电量大于C 2的带电量12.如图，电源电动势为30V ，内电阻不计，一个“6V ，12W阻为2Ω的电动机M 串联接入电路.已知电路中电灯正常发光，则 电动机输出的机械功率为（） A .40W B.44W C .48W D .60W13.竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接.绝缘线与左极板的夹角为θ.当滑动变阻器R 的滑片在a 位置时，电流表的读数为I 1，夹角为θ1；当滑片在b 位置时，电流表的读数为I 2，夹角为θ2，则() A .θ1<θ2，I 1<I 2 B .θ1>θ2，I 1>I 2 C .θ1=θ2，I 1=I 2 D .θ1<θ2，I 1=I 214.如图所示的电路中，电源的电动势和内阻分别为E 和r ，当闭合开关S ，向左移动滑动变阻器的滑片时，下列说法正确的是（） A .电流表的示数变大，电压表的示数变大 B .电流表的示数变大，电压表的示数变小 C .电流表的示数变小，电压表的示数变小D .电流表的示数变小，电压表的示数变大15.如图所示，C 为两极板水平放置的空气平行板电容器，闭合开关S ，当滑动变阻器R 1、R 2的滑片处于各自的中点位置时，悬在电容器C 两极板间的带点尘埃P 恰好处于静止状态.要使尘埃P 向下加速运动，下列方法中可行的是（）A .把R 1的滑片向左移动B .把R 2的滑片向左移动C .把R 2的滑片向右移动D .把开关S 断开16.在如图所示的电路中，电源电动势为3.0V ，内阻不计，L 1、、L 2、L 3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所示.当开关闭合后，下列判断正确的是（）A .灯泡L 1的电阻为12ΩB .通过灯泡L 1的电流为灯泡L 2电流的2倍C .灯泡L 1消耗的电功率为0.75WD .灯泡L 2消耗的电功率为0.30W 18.在科技活动中某同学利用自制的电子秤来称量物体的质量，如图所示，为电子秤的原理图，托盘和弹簧的电阻与质量均不计.滑动变阻器的滑动端与弹簧上端连接，当托盘中没有放物体时，电压表示数为零.设变阻器的总电阻为R ，总长度为l ，电源电动势为E ，内阻为r ，限流电阻的阻值为R 0，弹簧劲度系数为k ，不计一切摩擦和其他阻力，电压表为理想表，当托盘上放上某物体时，电压表的示数为U ，求此时称量物体的质量.同步练习1.通过电阻R 的电流强度为I 时，在时间t 内产生的热量为Q ，若电阻为2R ，电流强度为I/2时，则在时间t 内产生的热量为（ ）A ．4QB ．2QC ． Q/2D ． Q/42.下列求解电热的公式中,对所有电路均适用的是（ ）A ．UIt Q =B ． Rt I Q 2=C ．t R U Q 2=D ．Pt W =3．一台电动机的输出功率是10kW ，这表明该电动机工作时().A ．每秒消耗10kw 电能B ．每秒对外做10kw 功C ．每秒消耗10kJ 电能D ．每秒对外做10kJ 功4.电动机的电枢阻值为R ，电动机正常工作时，两端的电压为U ，通过的电流为I ，工作时间为t ，下列说法中正确的是( ).A ．电动机消耗的电能为UItB ．电动机消耗的电能为I 2Rt0.0V0.5 1.0 1.5 2.0C ．电动机线圈产生的热量为I 2RtD ．电动机线圈产生的热量为U 2t /R5.把家用电炉的电热丝剪去一小段后，继续使用，则在同样的时间内（ ）A.由Q =I 2Rt 可知，电炉的发热量减少B.由Q =UIt 可知，电炉的发热量不变C.由Q =t RU 2可知，电炉的发热量增加 D.无法确定 6．一台电动机的电阻为4Ω，在220V 的额定电压下运行时，发热消耗的电功率为400W .若电动机工作5min ，则电流做功________J .7．三个标有"100Ω，4W ”、“12.5Ω，8W ”、“90Ω，10W "字样的电阻，当它们串联时允许加的最大总电压是________V .8.一台电动机额定电压为220 V ，线圈电阻R=0.5 Ω,电动机正常工作时通过电动机线圈的电流为4 A ，电动机正常工作10 min ，求（1）消耗的电能.（2）产生的热量.（3）输出的机械能.9.一个灯泡L ，标有"6V ，12W "字样，一台直流电动机D ，其线圈电阻为2Ω，把L 与D 并联，当电动机正常工作时，灯泡也正常发光.把L 与D 串联，当电动机正常工作时，灯泡的实际功率是额定功率的3/4.求这台电动机正常工作时转化为机械能的功率(假定灯泡电阻保持不变).10．如图2-26所示为某一用直流电动机提升重物的装置，重物的质量m =50kg ，电源的电动势ε=110V .不计电源电阻及各处的摩擦，当电动机以v =0.9m ／s 的恒定速度向上提升重物时，电路中的电流I =5A ，试求电动机线圈的电阻.11．如图2-28所示，已知电源电动势为20V ，内阻不计，当接入固定电阻R=5Ω时，电路中标有“3V 4.5W ”的灯泡L 和内阻r ′=0.5Ω的小型直流电动机恰能正常工作，求：（1）电路中的电流强度？（2）电动机的额定工作电压？（3）电源的总功率？图2-261C 2 C 3 D 4 C 5 B 6 B 7B 8 C 9 B 10 B 11A 12A 13D 14 D 15B 16ACD18解:设托盘上放上质量为m 的物体时，弹簧的压缩量为x ，由题设知：mg =kx ， 则x =k mg ① 由全电路欧姆定律知：I =rR R E ++0 ② U =I ·R ′=I ·R L x③ 联立①②③求解得 U RgE r R R kL m )(0++=参考答案：一、选择题1、C2、B3、D4、AC5、C二、填空题6、6.6×1057、40.5 8． （1）J 51028.5⨯（2） 4800J （3）J 51023.5⨯ 9、4.38 10、4Ω 11、1.5A 9.5V 30W。
高中物理-恒定电流练习题(有答案)
第二章：恒定电流1.定义式和决定式的区别比值法定义的基本特点是它不随定义所用的物理量的大小取舍而改变2.电流的计算公式：I=Qt =nett秒内有n个自由电子穿过导线的某处横截面I=Qt =nLet=nve若单位长度有n个自由电子发生了定向移动，定向移动速度为vI=Qt =Vnet=nSLet=nsve=nesv若单位体积有n个自由电子发生了定向移动，定向移动速度为v3.区分三个速度：电子定向移动速率约10-5m/s 电子无规则热运动速率105m/s 电流传导速率等于光速3×108m/s例1．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U的加速电场，设其初速度为零，经加速后形成横截面积为S、长为L的电子束。
已知电子的电荷量为e、质量为m，射出加速电场时单位长度电子束内的电子个数是N，则电子束的电流强度为（）A．NeS B．NeC．NLS D．eS例2．如图所示，电解池内的电解液有一价阳离子和二阶阴离子，在时间t内通过溶液截面S的阳离子数为n1，阴离子数为n2，设元电荷电荷量为e，则以下说法正确的是（）A．溶液内电流方向从A到B，电流为n1etB．溶液内电流方向从B到A，电流为(2n2−n1)etC．当n1=2n2时，电流为0D．溶液内电流方向从A到B，电流为(2n2+n1)et例3．一根长为L、横截面积为S的铜导线，铜的电阻率为ρ，铜的密度为ρ0，铜的摩尔质量为M，阿伏伽德罗常数为NA，元电荷的电荷量为e。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，假设导线中每个铜原子贡献一个自由电子，则金属棒内的电场强度大小为（）A．ρevM B．ρevN AC．D．例4.有一横截面为S的铜导线，流经其中的电流为I，设单位体积的导线有n个自由电子，电子电量为e，电子的定向移动速度为v，在t时间内，通过导体横截面的自由电子数目N可表示为（）多选A．nvSt B．nvt练习题1．在导体中有电流通过时，下列说法正确的是（）A．电子定向移动的方向就是电流的方向B．电子定向移动速率即是电场传导速率C．电子定向移动速率是电子热运动速率D．在金属导体中，自由电子只不过在速率很大的无规则热运动上附加了一个速率很小的定向移动2.关于电流的下列说法中正确的是（）多选A.电路中的电流越大，表示通过导体横截面积的电量越多B.在相同的时间内，通过导体横截面的电量越多，导体中的电流就越大C.通电时间越长，电流越大D.导体中通过一定的电量所用时间越短，电流越大3.在某电解槽中，如果在1秒内共有5.0×1018个2价正离子和1.0×1019个1价负离子通过某截面，那么，通过这个截面的电流强度为（）A．2.4A B．0.8A C．3.2A D．04．横截面积为S的铜导线，流经其中的电流强度为I，设单位长度的导线有n个自由电子，电子的电荷量为q，此时电子的定向移动速率为v，则△t时间内通过横截面积的电子数目可表示为（）多选A．nv△t B．nSv△tC.D．5．一根粗细均匀的金属导线阻值为R，两端加上恒定电压U时，通过金属导线的电流强度为I，金属导线中自由电子定向移动的平均速率为v，若将金属导线均匀拉长，使其长度变为原来的2倍，仍给它两端加上恒定电压U，则下列说法正确的是（）多选设单位长度有n个自由电子发生定向移动A．此时金属导线的阻值为2RB．此时通过金属导线的电流为C．此时自由电子定向移动的平均速率为D．此时自由电子定向移动的平均速率为6.关于电流的说法中正确的是（）A．电流的方向都是由正极流向负极B．电流有方向，电流是矢量C．大小、方向都不随时间变化的电流称为恒定电流D．如果在任何相等的时间内通过导体横截面的电荷量相等，则导体中的电流是恒定电流7.正负电子对撞机是我国第一台高能加速器，由电子注入器、储存环、探测器、核同步辐射区、计算中心等5个部分组成，其储存环的周长为240米。
《恒定电流》基础题(带答案)
《恒定电流》基础测试题一、选择题（本题共72分；每小题4分，在每小题给出的四个选项中,有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得4分,选不全的得2分,有选错或不答的得0分.）1、下列叙述中正确的是：A 、导体中电荷运动就形成电流；B 、国际单位制中电流强度的单位是安；C 、电流强度是一个标量，其方向是没有意义的；D 、对于导体，只要其两端电势差为零，电流强度也必定为零。
2、满足下面哪一个条件，就产生电流：A 、有自由电子；B 、导体两端有电势差；C 、任何物体两端有高压；D 、导体两端有恒定电压。
3、下列说法中正确的是：A 、金属导体导电，只是自由电子作定向移动；B 、电解液导电，正、负离子都作定向移动；C 、气体导电，一定只有正离子作定向移动；D 、气体导电，正、负离子和自由电子都作定向移动。
4、下列说法中正确的是：A 、由R=U/I 可知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流强度成反比；B 、由I=U/R 知道，通过一段导体的电流强度跟加在它两端的电压成正比；C 、比较几只电阻的I-U 图象可知，电流变化相同时，电压变化较小的图象属于阻值较大的那个电阻的。
D 、导体的电流越大，电阻就越小。
5、下面关于电阻率的说法中正确的是：A 、电阻率与导体的长度、横截面积有关；B 、电阻率表征了导体导电能力的强弱，与温度有关；C 、电阻率大的导体，电阻一定大；D 、金属电阻率在任何温度下都不可能为零。
6、关于电流强度的说法中正确的是：A 、根据I=tq 可知I 与q 成正比； B 、任何相等的时间内通过导体的横截面积的电量相等，则导体中的电流是恒定的电流；C 、电流有方向，电流强度是矢量；D 、电流强度的单位：“安培”是国际单位制中的基本单位。
7、在示波管中，电子枪两秒内发射了6×1013 个电子，则示波管中的电流强度大小为：A 、4.8×106-A ；B 、3×1013- A ；C 、9.6×106-A ；D 、3×106-A 。
恒定电流同步练习二(含详解答案) doc
内化提升图241．(2009年延吉模拟)如图24所示，电路中电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是()A．L1灯变亮，L2灯变暗，L3灯变亮B．L1灯变暗，L2灯变亮，L3灯变暗C．L1、L2两灯都变亮，L3灯变暗D．L1、L2两灯都变暗，L3灯变亮解析：分析本题得，电路的连接形式为滑动变阻器与灯泡L1并联后与灯泡L2串联再与灯泡L3并联接在电源上．当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，滑动变阻器接入电路的电阻变大，所以整个外电路的电阻变大，干路电流变小，路端电压变大，灯泡L3变亮．所以选项B、C错误．因为干路电流变小，所以流过灯泡L2的电流变小，灯泡L2变暗，L2两端电压变小，则灯L1两端电压变大，灯L1变亮．综上所述，本题的正确选项为A.答案：A图252．如图25所示电路中，电源内阻不计，三个小灯泡完全相同且外电路变化时每个灯泡两端的电压都不会超过其额定电压，开始时只有S1闭合．当S2也闭合后，下列说法正确的是()A．灯泡L1变亮B．灯泡L2变亮C．电容器C的带电荷量将增加D．闭合S2的瞬间流过电流表的电流方向自右向左解析：当只有S1闭合时，L1和L2串联，电容器两端的电压等于电源两端的电压．S2闭合后，L3和L2并联，再和L1串联．则L1两端的电压增大，L2两端的电压减小，故L1变亮，L2变暗；电容器两端的电压减小，电荷量减小，故电容器放电；电流表上的电流是电容器的放电电流，故方向从右向左．答案：AD图263．如图26所示的电路中，A 、B 、C 分别表示理想电流表或电压表，它们的示数以安或伏为单位．当电键S 闭合后，A 、B 、C 三表示数分别为1、2、3时，灯L 1、L 2正好均正常发光．已知灯L 1、L 2的额定功率之比为3∶1，则可判断( )A ．A 、B 、C 均为电流表 B ．A 、B 、C 均为电压表C ．B 为电流表，A 、C 为电压表D ．B 为电压表，A 、C 为电流表解析：若三个表均为电流表，则电路出现短路，灯不可能正常发光，故选项A 错；若三个表均为电压表，则电路出现断路，灯亦不能正常发光，故选项B 错，若B 为电流表，A 和C 为电压表，则两灯串联，A 表测L 1的电压，C 表测L 2的电压，即为P 1P 2＝IU A IU C ＝U A U C ＝13≠31，故选项C 错；若B 为电压表，A 和C 为电流表，则两灯并联，A 表测L 2的电流，C 表测L 1的电流，故有P 1P 2＝I C U I A U ＝I C I A ＝31.答案：D图274．如图27所示电路中，电键S 1、S 2、S 3、S 4均闭合，C 是极板水平放置的平行板电容器，板间悬浮一油滴P ，断开哪一个电键后P 会向下运动( )A ．S 1B ．S 2C ．S 3D ．S 4 解析：电键S 1、S 2、S 3、S 4均闭合，带电油滴在电场处于平衡状态，即重力与向上的电场力平衡．则有qE ＝mg ；式中电容器极板间匀强电场的场强E ＝Ud ，电路中与电容器串联的R 1与R 2的并联电阻并无电流通过，仅起“导线”作用，故电容器极板间电压U 即是R 3的两端电压．题中要求断开某一电键后，油滴向下运动，就是要降低两极板电压．当断开S 1后，电阻R 2仍使电容器极板保持原来的连接；即极板间电压不变，油滴仍静止．当断开S 2后，电容器两极板间电压升至电源电动势，油滴电场力F >mg ，油滴会向上运动．当断开S 3后，切断电源，电容器通过电阻R 1、R 2、R 3放电，极板电压降低，最后降为零，油滴受重力将向下运动．当断开S 4后，电容器所充电量不变，两极板电压U 不变，油滴仍保持静止，故本题正确选项为C.答案：C图285．(2009年开封质检)如图28所示，直线A 为电源a 的路端电压与电流的关系图象，直线B 为电源b 的路端电压与电流的关系图象，直线C 为一个电阻R 的两端电压与电流的关系图象．将这个电阻R 分别接到a ，b 两电源上，那么( )A ．R 接到a 电源上，电源的效率较高B ．R 接到b 电源上，电源的输出功率较大C ．R 接到a 电源上，电源的输出功率较大，但电源效率较低D ．R 接到b 电源上，电阻的发热功率和电源的效率都较高解析：由图象可知，a 、b 两电源的短路电流一样大，a 的电动势大于b 的电动势，故a的内阻大于b 的内阻，由A 与C 的交点坐标可知，当电阻R 与电源相连时，电流I ＝ER ＋r，即1I ＝R E ＋rE，可得接a 时的电流大于接b 时的电流．由电源输出功率P ＝I 2R 得接a 电源时的功率较大．电源的效率η＝RR ＋r ，所以电阻R 接a 时效率较低．答案：C6．一个电源的路端电压U 随外电路电阻R 的变化规律如图29甲所示，图中U ＝12 V 的直线为图线的渐近线．现将该电源和一个变阻器R 0接成如图乙所示电路，已知电源允许通过的最大电流为2 A ，变阻器的最大阻值为R 0＝22 Ω.求：图29(1)电源电动势E 和内阻r .(2)空载时A 、B 两端输出的电压范围． (3)A 、B 两端所能接负载的电阻的最小值． 解析：(1)据全电路欧姆定律：E ＝U ＋Ir 由图甲可知，当I ＝0时，E ＝U ＝12 V当E ＝12 V ，R ＝2 Ω时，U ＝6 V ，据全电路欧姆定律可得：r ＝2 Ω. (2)空载时，当变阻器滑片移至最下端时，输出电压U AB ＝0.当滑片移至最上端时，有E ＝U AB ＋Ir ，I ＝ER 0＋r可得这时的输出电压U AB ＝11 V所以，空载时A 、B 两端输出电压范围为0～11 V(3)设所接负载电阻的最小值为R ′，此时滑片应移至最上端，电源电流最大I ＝2 A ，有：E ＝I(R 外＋r )，其中R 外＝R 0R ′R 0＋R ′，代入数据可得：R ′＝449 Ω.答案：(1)12 V 2 Ω (2)0～11 V (3)449Ω图307．某同学设计了一种测定风力的装置，其原理如图30所示，迎风板与一轻弹簧的一端N 相接，穿在光滑的金属杆上．弹簧是绝缘材料制成的，其劲度系数k ＝1300 N/m ，自然长度L 0＝0.5 m ，均匀金属杆用电阻率较大的合金制成，迎风板面积S ＝0.5 m 2，工作时总是正对着风吹来的方向．电路中左端导线与金属杆M 端相连，右端导线接在N 点并可随迎风板的金属杆上滑动，且与金属杆接触良好．限流电阻的阻值R ＝1 Ω，电源的电动势E ＝12 V ，内阻r ＝0.5 Ω.合上开关，没有风吹时，弹簧处于原长，电压表的示数U 1＝3.0 V ；如果某时刻由于风吹使迎风板向左压缩弹簧，电压表的示数变为U 2＝2.0 V ，求：(1) 金属杆单位长度的电阻． (2)此时作用在迎风板上的风力．(3)若风(运动的空气)与迎风板作用后速度变为零，已知装置所在处的空气密度为1.3 kg/m 3，求风速为多大？解析：设无风时金属杆接入电路的电阻为R 1，风吹时接入电路的电阻为R 2.(1)无风时：U 1＝ER ＋r ＋R 1R 1 ①得R 1＝U 1(R ＋r )E －U 1＝3.0×(1＋0.5)12－3Ω＝0.5 Ω ②所以金属杆单位长度的电阻r ＝R 1L 0＝0.50.5Ω＝1 Ω ③(2)有风时：U 2＝ER 2＋R ＋r R 2 ④得R 2＝U 2(R ＋r )E －U 2＝2.0×(1＋0.5)12－2Ω＝0.3 Ω ⑤此时，弹簧长度L ＝R 2r ＝0.31 m ＝0.3 m ⑥压缩量x ＝L 0－L ＝(0.5－0.3) m ＝0.2 m ⑦由平衡条件得此时风力F ＝kx ＝1300×0.2 N ＝260 N ⑧ (3)由动量定理得：FΔt ＝ρS v Δt v ⑨得v ＝F ρS ＝2601.3×0.5m/s ＝20 m/s ⑩ 答案：(1) 1 Ω (2)260 N (3)20 m/s8．(2009年沈阳模拟)如图31甲所示电路，当变阻器的滑动片从一端滑到另一端的过程中两电压表的读数随电流表读数的变化情况如图乙中的AC 、BC 两直线所示，不考虑电表对电路的影响．图31(1)电压表V 1、V 2的示数随电流表示数的变化图象应分别为U －I 图象中哪一条直线？ (2)定值电阻R 0、变阻器的总电阻分别为多少？ (3)试求出电源的电动势和内阻．(4)变阻器滑动片从一端滑到另一端的过程中，变阻器消耗的最大电功率为多少？ 解析：(1)电压表V 1、V 2的示数随电流表示数的变化图象应分别为U —I 图象中的BC 和AC 直线．(2)定值电阻R 0＝U 2I ＝1.50.5Ω＝3 Ω当滑动片在R 的最右端时，电压表V 1的读数对应BC 直线上的B 点纵坐标，电压表V 2的读数对应AC 直线上的A 点纵坐标，电流表A 的读数对应两点的横坐标，则U 1＝7.5 V ，I ＝0.5 AR 总＝U R I ＝U 1－U 2I ＝7.5－1.50.5Ω＝12 Ω(3)由闭合电路欧姆定律表达式E ＝U ＋Ir 得E ＝7.5＋0.5 r ① E ＝6＋2.0r ②由①②得：E ＝8 V ，r ＝1 Ω (4)变阻器上消耗的电功率为P ＝I 2R ＝(Er ＋R 0＋R )2·R＝E 2R(r ＋R 0－R )2＋4R(r ＋R 0)＝E 2(r ＋R 0－R )2R＋4(r ＋R 0) 当R ＝r ＋R 0时变阻器消耗的电功率最大，最大值为P max ＝E 24(r ＋R 0)＝824(1＋3)W ＝4 W.答案：(1)BC 、AC (2)3 Ω 12 Ω (3)8 V 1 Ω (4)4 W图329．如图32所示，电源由n 个电动势均为1.5 V ，且内阻相同的电池串联组成，合上开关S ，变阻器的滑动头C 从A 端滑至B 端的过程中，电路中的一些物理量的变化由图37甲、乙、丙三个图给出，电表、导线对电路的影响不计．求：(1)组成电源的串联电池的个数． (2)变阻器总阻值．(3)将甲、乙、丙三个图上的a 、b 、c 、d 各点的坐标补齐．(甲图为输出功率与路端电压关系曲线；乙图为路端电压与总电流关系曲线；丙图为电源的效率与外电路电阻关系曲线)．图33解析：(1)由图乙可知I m ＝nEnr所以r ＝E I m ＝1.53Ω＝0.5 Ω ①由图甲可知P m ＝(nE )24nr所以n ＝4rP m E 2＝4×0.5×4.51.52个＝4个 ②(2)由图丙知η＝RR ＋r ′，其中r ′＝4r ＝2 Ω所以R ＝ηr ′1－η＝8 Ω ③(3)由图乙求a 点的坐标，I ＝E 总R ＋r ′＝0.6 A U ＝IR ＝0.6×8 V ＝4.8 V所以a 点的坐标为(0.6 A,4.8 V) ④ 由甲图求b 、c 点的坐标当电源输出功率最大时，外电路电阻与内阻相等，此时电路电流I ′＝E 总2r ′＝4×1.52×2 A＝1.5 A ⑤U ′＝I ′r ′＝1.5×2 V ＝3 V 所以b 点的坐标为(3 V,4.5 W) ⑥ 电路中当C 滑至B 端时，I B ＝E 总R ＋r ′＝4×1.52＋8 A ＝0.6 A ⑦ U B ＝I B R ＝0.6×8 V ＝4.8 V ，P B ＝I B U B ＝2.88 W 所以c 点的坐标为(4.8 V,2.88 W) ⑧η＝R ′R ′＋r ′＝80100，即R ′R ′＋2＝0.8，所以R ′＝8 Ω所以d 点的坐标为(8 Ω，80%) ⑨答案：(1)4个 (2)8 Ω (3)a (0.6 A,4.8 V) b (3 V,4.5 W) c (4.8 V,2.88 W) d (8 Ω，80%)。
高二物理恒定电流训练题(带答案和解释)
1．串联电路的基本特点是：(1)电路中各处电流相等，即I1＝I2＝I3＝…＝In.(2)总电压等于各部分电路电压之和，即U＝U1＋U2＋…＋Un.(3)总电阻等于各部分电路电阻之和，即R＝R1＋R2＋…＋Rn.2．并联电路的基本特点是：(1)各电阻两端的电压相等，即U1＝U2＝U3＝…＝Un.(2)总电流等于各支路电流之和，即I＝I1＋I2＋…＋In.(3)总电阻的倒数等于各支路电阻的倒数之和，即1R＝1R1＋1R2＋…＋1Rn. 3．电流表(表头)G的三个重要参数是Ig、Ug、Rg，这三个参数之间的关系符合欧姆定律，即Ug＝IgRg.4．利用串联电路的分压原理，将电流表G串联一只适当阻值的电阻R，就可以改装成一定量程的电压表V，若改装后的量程为U，则分压电阻R＝UIg－Rg. 5．利用并联电路的分流原理，将电流表G并联一只适当阻值的电阻R，就可以改装成一定量程的电流表A，若改装后的量程为I，则分流电阻R＝IgRgI－Ig.【概念规律练】知识点一串并联电路的特点1．电阻R1、R2、R3串联在电路中．已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则( )A．电路中的电流为0.6 AB．电阻R2的阻值为20 ΩC．三只电阻两端的总电压为21 VD．电阻R3两端的电压为4 V答案ABC解析电路中电流I＝U1R1＝610 A＝0.6 A；R2阻值为R2＝U2I＝120.6 Ω＝20 Ω，三只电阻两端的总电压U＝I(R1＋R2＋R3)＝21 V；电阻R3两端的电压U3＝IR3＝0.6×5 V＝3 V.2．已知通过三个并联支路的电流之比是I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为( )A．1∶2∶3 B．3∶2∶1C．2∶3∶6 D．6∶3∶2答案 D解析由欧姆定律有R＝UI，在并联电路中，电压相等，所以有R1∶R2∶R3＝1I1∶1I2∶1I3＝11∶12∶13＝6∶3∶2.3. 如图1所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.图1(1)如已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？答案(1)6.5 A (2)1.38 A 0.92 A 0.69 A.解析(1)由I1、R1可算出并联电路的电压，即可算出I2、I3，总电流I＝I1＋I2＋I3.并联电路的电压U＝I1R1＝3×2 V＝6 V，流过电阻R2、R3的电流分别为I2＝UR2＝63 A＝2 A，I3＝UR3＝64 A＝1.5 A.所以干路电流为I＝I1＋I2＋I3＝(3＋2＋1.5) A＝6.5 A.(2)已知I1＋I2＋I3＝I①又由I1R1＝I2R2，有I2＝R1R2I1②由I1R1＝I3R3，有I3＝R1R3I1③将②③式同时代入①，有I1＋R1R2I1＋R1R3I1＝I，代入已知数据，得I1≈1.38 A，再代入②③中，得I2≈0.92 A，I3≈0.69 A.点评对第(2)小题应用电流与电阻的反比关系I1R1＝I2R2＝I3R3求解时必须注意，不要把这三个电阻中电流的关系错写成I1∶I2∶I3＝R3∶R2∶R1.知识点二电压表、电流表的改装4．把电流表改装成电压表时，下列说法正确的是( )A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值不变答案AD解析电流表改装成电压表的原理是串联电路的分压作用，故A正确；电流表改装成电压表后Rg、Ig、Ug均不变，故B、C错误，D正确．5．有一个量程为0.5 A的电流表，与阻值为1 Ω的电阻并联后通入0.6 A的电流，电流表的示数为0.4 A，若将该电流表的量程扩大为5 A，则应________联一个阻值为________ Ω的电阻．答案并0.056解析电流表内阻Rg＝ 0.6－0.4 ×10.4 Ω＝0.5 Ω，当接5 A量程时，Ig′＝0.5 A，分流IR＝(5－0.5) A＝4.5 A，所以分流电阻R＝Ug′/IR＝Ig′RgIR＝0.5×0.54.5 Ω≈0.056 Ω.点评(1)小量程的电流表(表头)的三个参量：内阻Rg、满偏电流Ig、满偏电压Ug，它们的关系是Ug＝IgRg.(2)电压表和电流表的改装：当把电流表G改装成量程为U的电压表时，应当串联一个电阻R，该电阻起分压作用，与三个参数间的关系为：U＝Ig(Rg＋R)；当把电流表G改装成量程为I的电流表(也叫安培表)时，应当并联一个电阻，该电阻起分流作用，与三个参数间的关系为：I＝Ig＋IgRgR.知识点三串并联电路特点的综合应用6. 如图2所示的电路中，R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω.图2(1)求电路中的总电阻．(2)当加在电路两端的电压U＝42 V时，通过每个电阻的电流是多少？答案(1)14 Ω(2)I1＝I2＝3 A，I3＝1 A，I4＝2 A.解析(1)R3、R4并联后电阻为R34，则R34＝R3R4R3＋R4＝6×36＋3 Ω＝2 Ω，R1、R2和R34串联，电路中的总电阻R＝R1＋R2＋R34＝14 Ω.(2)根据欧姆定律I＝UR，I＝4214 A＝3 A.由于R1、R2串联在干路上．故通过R1、R2的电流都是3 A.设通过R3、R4的电流为I3、I4，由并联电路的特点．I3＋I4＝3 A，I3I4＝R4R3，解得I3＝1 A，I4＝2 A.点评在串并联电路的有关计算中，首先要明确各电阻的串并联关系，然后再结合串并联电路的特点及电流、电压分配规律和欧姆定律列式计算．7．一个T型电路如图3所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则( )图3A．当cd端短路时，ab之间的等效电阻是40 ΩB．当ab端短路时，cd之间的等效电阻是40 ΩC．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V答案AC甲解析当cd端短路时等效电路图如图甲，等效电阻R123＝R1＋R2R3R2＋R3＝40 Ω，所以A对．同理，当ab端短路时，等效电阻R123＝R2＋R1R3R1＋R3＝128 Ω，所以B错．乙当ab两端接通测试电源时等效电路图如图乙，根据欧姆定律得：I＝ER1＋R3＝10010＋40A＝2 A，所以Ucd＝IR3＝80 V，所以C对．同理，当cd两端接通测试电源时，根据欧姆定律得：I＝ER2＋R3＝100120＋40 A＝58 A，所以Uab＝IR3＝25 V，所以D错．点评搞清楚cd端短路时及ab端接通测试电源时电路的连接形式是解题的关键，为此需画出不同情况下的等效电路图．【方法技巧练】一、用伏安法测电阻8．用电流表和电压表测量电阻Rx的阻值．如图4所示，分别将图(a)和(b)两种测量电路连接到电路中，按照(a)图时，电流表示数为4.60 mA，电压表示数为2.50 V；按照(b)图时，电流表示数为5.00 mA，电压表示数为2.30 V，比较这两次结果，正确的是( )图4A．电阻的真实值更接近543 Ω，且大于543 ΩB．电阻的真实值更接近543 Ω，且小于543 ΩC．电阻的真实值更接近460 Ω，且大于460 ΩD．电阻的真实值更接近460 Ω，且小于460 Ω答案 B解析比较(a)、(b)两图的电压读数，可知ΔU＝0.20 V，则ΔUU＝0.202.50＝0.08；电流变化ΔI＝0.40 mA，则ΔII＝0.404.60＝0.087，可见ΔII>ΔUU，即电流变化。
高中物理《恒定电流》练习题(附答案解析)
高中物理《恒定电流》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．电动势E的说法中正确的是（）A．电动势E的大小就是电源两端的电压B．电动势E是由电源本身决定的，跟电源的体积有关C．电动势E的单位与电势差的单位相同，故两者在本质上相同D．电动势E是表征电源把其他形式的能转化为电能本领强弱的物理量2．根据欧姆定律UIR=，下列哪种说法是正确的（）A．通过导体的电流越大，它的电阻就越小B．导体两端的电压越大，这段导体的电流就越大C．导体的电阻与它两端的电压成正比，与通过它的电流成反比D．导体两端的电压越大，这段导体的电阻就越大3．如图所示，电源电动势E=6V，内电阻r=1Ω，电阻R=5Ω，当开关S闭合后，电路中的电流为（）A．0.5A B．1AC．1.2A D．6A4．关于电源以下说法正确的是（）A．只要电路中有电源，电路中就会形成持续的电流B．电源实质上也是一个用电器，也需要外界提供能量C．电源的作用就是将其他形式的能转化为电能D．电源的作用是在电源内部把电子由负极不断地搬运到正极，从而保持稳定的电势差5．如图为简易的火警报警电路，R'为热敏电阻：正常情况下电铃不响起，则方框内符号为（）A ．&B ．1≥C ．1D ．&16．杭州市正将主干道上的部分高压钠灯换成LED 灯。
已知高压钠灯功率为400W ，LED 灯功率为180W ，若更换4000盏，则一个月可节约电能约为（ ）A ．2910kW h ⨯⋅B ．5310kW h ⨯⋅C ．5610kW h ⨯⋅D ．12110kW h ⨯⋅7．如图是酒精浓度测试仪及其原理图。
它可以看成是由电源（内阻为r ）、酒精气敏传感器R 、定值电阻()00R R r >和一个电压表组成。
其中R 的阻值随酒精气体浓度的增大而减小，闭合开关后，若驾驶员呼出的酒精气体浓度增大，则下列说法正确的是（ ）A ．电压表的示数减小B ．电源的效率变大C ．0R 消耗的功率减小D ．电源的输出功率增大8．在倾角θ=30°的绝缘斜面上，固定一光滑金属框，宽l =0.5m ，接入电动势E =6V 、内阻r =0.5Ω的电池，垂直框面放置一根质量m =0.2kg 的金属棒ab ，金属棒接入电路的电阻R 0的阻值为0.2Ω，整个装置放在磁感应强度B =1.0T 、方向垂直于框面向上的匀强磁场中，调节滑动变阻器R 的阻值使金属棒静止在框架上，如图所示。
第二章 恒定电流(含答案,详细解析)
第二章过关检测(时间:45分钟满分:10０分)一、选择题(每小题６分,共4８分)1、导体的电阻是导体本身的一种性质,关于同种材料的导体,下列表述正确的是( )A、横截面积一定,电阻与导体的长度成正比B、长度一定,电阻与导体的横截面积成正比C。
电压一定,电阻与通过导体的电流成反比D。
电流一定,电阻与导体两端的电压成正比答案:Ａ解析:关于同种材料的导体,电阻率能够认为是个定值,依照电阻定律R=ρ可知横截面积一定,电阻与导体的长度成正比,选项A正确;长度一定,电阻与导体的横截面积成反比,选项B错误;由欧姆定律知R=,此式是电阻的定义式,电阻Ｒ与电压Ｕ、电流I无正反比关系,故选项C、Ｄ错误。
2。
有三个电阻,R1＝2 Ω,R2=３Ω,R３＝4 Ω,现把它们并联起来接入电路,则通过它们的电流之比I１∶I2∶Ｉ３是( )A。
６∶4∶3 B、３∶4∶6C。
2∶3∶4 Ｄ。
4∶3∶2答案:Ａ解析:设并联电路两端电压为U,则I1∶I2∶I３＝＝6∶4∶3。
故选项A正确、3、一白炽灯泡的额定功率与额定电压分别为36 Ｗ与36V、若把此灯泡接到输出电压为18Ｖ的电源两端,则灯泡消耗的电功率( )A。
等于３6 WＢ。
小于3６W,大于9 WC、等于9 WD、小于3６Ｗ答案:Ｂ解析:白炽灯正常工作时的电阻R额==３6Ω,当加上１8 Ｖ电压时,P实＝W=9W,故选项B正确。
4、某同学用伏安法测小灯泡的电阻时,误将电流表与电压表接成如图所示的电路,接通电源后,估计出现的情况是( )Ａ。
电流表被烧坏Ｂ、电压表被烧坏C。
小灯泡被烧坏ﻩＤ、小灯泡不亮答案:D解析:由于电压表的内阻特别大,因此电路中的电流特别小,电压表、电流表、灯泡都可不能被烧坏,但灯泡不亮。
5、如图所示,当滑动变阻器的滑动触头P向右移动时,三个灯泡亮度的变化情况是( )A、Ｌ1变亮,L２与L３均变暗Ｂ、L1变亮,L２不能确定,Ｌ３变暗C。
L１变暗,L2变亮,Ｌ3也变亮Ｄ、L１变亮,L2变亮,L3变暗答案:C解析:P向右移动,总电阻减小,总电流增加,Ｌ3变亮,L3两端电压增加,路端电压减小,故并联部分电压减小,L １消耗的功率减小,故L1变暗,流经Ｌ１的电流减小,则流经Ｌ2的电流增加,故L2变亮,选项Ｃ正确。
物理年母题精解精析专题恒定电流2含答案
6（09年四川卷17）。
如图甲所示，理想变压器原、副线圈的匝数比为10:1，R 1＝20 Ω，R 2＝30 Ω，C 为电容器.已知通过R 1的正弦交流电如图乙所示，则A 。
交流电的频率为0。
02 HzB 。
原线圈输入电压的最大值为2002VC 。
电阻R 2的电功率约为6。
67 WD 。
通过R 3的电流始终为零 答案：C解析:根据变压器原理可知原副线圈中电流的周期、频率相同，周期为0.02s 、频率为50赫兹,A 错。
由图乙可知通过R 1的电流最大值为I m ＝1A 、根据欧姆定律可知其最大电压为U m ＝20V ，再根据原副线圈的电压之比等于匝数之比可知原线圈输入电压的最大值为200 V 、B 错；因为电容器有通交流、阻直流的作用，则有电流通过R 3和电容器，D 错;根据正弦交流电的峰值和有效值关系并联电路特点可知电阻R 2的电流有效值为I m122R 、电压有效值为U ＝U m 2V ，电阻R 2的电功率为P 2＝UI ＝203W 、C 对。
8(09年广东理科基础14）．如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大 答案：A解析：当滑片向b 端滑动时，接入电路中的电阻减少,使得总电阻减小D 错；根据总R E I =,可知总电流在增加，根据闭合电路中的欧姆定律有外U Ir E +=，可知路端电压在减小，A 对;流过电流表的示数为3R U I 外=，可知电流在减小，B 错；根据r I P 2=，可知内阻消耗的功率在增大， C 错。
9（09年福建卷16）。
一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。
已知发电机线圈内阻为5。
0Ω，则外接一只电阻为95。
0Ω的灯泡，如图乙所示，则A．电压表错误!的示数为220vB．电路中的电流方向每秒钟改变50次C．灯泡实际消耗的功率为484wD．发电机线圈内阻每秒钟产生的焦耳热为24。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•选择题1在如图所示的电路中，当变阻器R 的阻值增加时（）A • R 两端的电压将增大 B. R 两端的电压将减小 C. 通过R 的电流强度将不变 D. 通过R 的电流强度将减小 2 .在如图所示的电路中，若滑动变阻器的滑动端 的发光情况将是（）•最新资料推荐恒定电流A . L i 变亮B . L 2变亮C . L 3变暗D . L 4变暗 1U申辛譚JLi®3.如图所示电路中，电源电动势为 E,，内电阻为r , A 、B 为两个相同的灯泡,当滑动触头P 向b 端滑动时，则（ ） A. A 灯变暗,B 灯变暗 B. A 灯变暗,B 灯变亮 C. R i 消耗的功率变大 D. R i 消耗的功率变小 R i 为定值电阻，R o 为滑 动变阻器,4 .如图所示的电路中， 0点接地，当原来断开的开关 电势变化情况是（ ） A .都降低 B. 都升高 C. U A 升高，U B 降低 D. U A 降低，U B 升高 5.如图所示的电路中， A 、B 两端间电压 U 恒定，干路中的定值电阻的阻值为 R o ,支路中的定值电阻的阻值为R 2,滑动变阻器不接入电路时，两固定端 a 、b 间的电阻为R i 。
R o 小于R i , R o 和R ?都不等于零。
那么，按图示 电路，滑动变阻器的滑片 P 由b 端逐渐向a 端移动过程中，电流表 A i 、A 2的示数变化情况是（ ） A. A 2的示数一直不断增大 B. A i 的示数一直不断减小 C. A 2示数先增大后减小 D. A i 示数先减小后增大 6.如图所示电路，电源电动势 e = 6V ，内阻不计。
R i = 4 Q , 容C = imF ，那么电容器上所带电量为 （ ） A. 2X i0-6C -6 B. 6X i06C C. 0 D. 4X i0-6C 7.在如图所示的电路中， R i = i0 Q , R 2 = 20 Q , R 3 = 8 Q ,电容器的电容 C = i0mF , | —— 电源电动势e = i2V ，内阻不计。
要使电容器上板带正电，电量 Q = 2 x 10-5C ，则可变电 •-I .： 阻R 4的取值为（ ） P 向下滑动时，则 L i 、L 2、L 3、L 4 四灯16. 一盏电灯直接接在恒压电源上，其功率为100W。
若将这盏灯先接上一段很长的导线后再接在同一电源上,在导线上损失的电功率是9W，那么此时电灯实际消耗的电功率将（）A .等于91WB .小于91W C.大于91W D .条件不足，无法确定于静止。
要使液滴上升，可使（）A. R1减小B. R2增大C. R3减小D. R2减小9.如图所示电路，水平放置的平行板电容器C如图方式连入电路。
电路中四个电键都是闭合的，这时电容器中一个带电液滴静止在其间。
若只打开一个电键，判断液滴的运动A .只打开K1，液滴仍保持静止B. 只打开K2,液滴将加速向上运动C. 只打开K3,液滴仍保持静止D. 只打开K4，液滴将加速向下运动10 .如图所示，开关K原来是闭合的，当R1、R2的滑片处于图中所示的位置时，悬在平行板电容器的带电尘埃P刚好处于静止状态。
要使尘埃加速向下运动的方法是（A .把R1的滑片向上移动B .把R2的滑片向上移动C.把R2的滑片向下移动 D .断开开关K11.如图所示的电路中，电源的电动势恒定。
要想使灯泡边暗，可以()A. 增大R1B. 减小R1C.增大R2D.减小R213 .如图所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线，抛物线OBC为同一支流电源内部的热功率P r随电流I的变化图线。
若A、B对应的横坐标为那么线段AB表示的功率及I = 2A对应的外电阻是（）A. 2W、0.5 QB. 4W、2 QC. 2W、1 QD. 6W、2Q14•如图所示电路，电阻R = 3W，当开关K断开时，电源内电路消耗功率与输出功率之比为1: 3;当K闭合时，电源内电路消耗功率与输出功率相等。
则当K断开和闭合时，电灯L上消耗功率之比为()A. 4: 9B. 1: 3C. 9: 4D. 3: 115 •如图所示电路中，外电阻R均为2W，电源电动势均为2V，而电源内阻分别为1 Q、2 Q、3 Q、4Q，当电键闭合后，电源输出功率最大的电路是( )17 •如图所示，K闭合时AB灯正常发光。
突然AB灯都不亮了，用伏特表检查，测量结果是：U a b = 0，U bc = 0，U cd丰0 , U ae丰0,『-------- [|—■由此可判断故障是：（）I e KA • AB灯丝都断了B .开关K断了k*~亠R dC . A、B灯中有一个灯丝断了b, 1 L 1D.电阻R开路18•如图所示电路，电键K闭合后，灯L不亮，用电压表测得A、B 压为零，其原因可能是（）A. L短路B. L断路C. R断路D. R短路19 .在如图所示的电路中，原来两灯泡都正常发间的电A变亮，而灯B变暗，则电路的故障可能是（C. R3断路B . R2断路D . R!短路20.某学生研究串联电路电压特点的实验时，接成如图所示的电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U;当并联在A、B两点间时,电压表读数也为U;当并联在B、C两点间时，电压表读数为零，故障的原因可能是（A. AB段断路B. BC段断路C. AB段短路D. BC段短路21.如图为一电路板的示意图, a、b、c、d为接线柱，a、d与220V的交流电源连接, ab间、bc间、cd间分别连接一个电阻。
现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得及ac两点间的电压均为220V，由此可知（）A. ab间电路通，cd间电路不通B . ab间电路不通，bc间电路通C . ab间电路通，bc间电路不通D . bc间电路不通，cd间电路通22 .在如图所示的电路的三根导线中，有一根是断的，电源、电阻器冃、R2及另外两根导线都是好的。
为了查出断导线，某同学想先将万用表的红表笔连接在电源的正极a,再将黑表笔分别连接在在电阻器R1的b端和R2的c端，并观察万用表指针的示数，在下列选档中，符合操作规程的是（A. 直流10V档B. 直流0.5A档C .直流2.5V档D .欧姆档二.填空题23 .如图所示，电键K闭合后，当滑动变阻器的滑片P向上端滑动时,电路中的电压表V1示数________ 、V2示数_______ ;电流表A示数________ 。
24 .如图为某一电源的外特性曲线，由图可知，该电源的电动势为内阻为____ Q，外电路短路时通过电源的电流强度为。
bd两点光。
忽然灯25 •在如图甲所示的电路中，电源的电动势 e 和内阻r 确定，当负载电阻 R 变化时，电路中的电流发生变化，于是电路中的三个功率：电源的总功率 P 总，电源内部损耗功率 P 内和电源的输出功率 P 外随电流I 变化的图线可分别用 图乙中三条图线表示，其中图线1的函数表达式是 ______________ ;图线2的函数表达式是 ________________ ;图线3的函数表达式是 _____________ 。
26 •如图所示，定值电阻 R i = I Q,R 2为电阻箱，电源电动势 e = 6V ，内阻r = 3 Q 。
要使电 -------------- | \ 源有最大功率输出，应使 R 2= __________ ;若要使R i 上得到的功率最大，应使 R 2 = ____________ ； 氐 內 若要使R 2上得到的功率最大，应使 R 2 = ________ 。
―匸三3三.计算题27•如图所示，电阻的阻值 R i = 4.0Q > R 2 = 6.0Q , R 3 = 10.0 Q ,电容器的电容 C = 30卩F , 电源电动势e = 10V ，电源内阻可忽略。
先闭合开关K ，待电路稳定后再将开关断开。
试求：（1）闭合开关K ，电路稳定后，通过R i 的电流强度；⑵再断开开关K 后流过R i 的电量为多少？28 .如图所示，电容器C i = 1卩F, C 2 = 2卩F , R i = 2 Q , R 2 = 1 Q ,电源电动势 e = 6V ,内阻r = 1 Q ，试问：（1）当电键K 断开时，A 、B 哪点电势高？电势差为多少？⑵当电键K 闭合后，电容器 C i 和电容器C 2的电量分别变化多少？ 解29 .把一个“ 10V 、2W ”的用电器A （纯电阻）接到某一电动势和内阻都不变的电源上，用电器 A 实际消耗的功率 是2W ;换上另一个“ 10V 、5W ”的用电器B （纯电阻）接到这一电源上，用电器 B 实际消耗的功率有没有可能反 而小于2W ?你如果认为不可能， 试说明理由。
如果认为可能，试求出用电器B 实际消耗功率小于 2W 的条件。
（设 电阻不随温度变化）图30 •如图所示电路，电动机的线圈电阻是 1 Q,电动机工作时电压表的示数是阻是0.5Q ，电阻上消耗的电功率是18W 。
求：(1) 电阻R 的大小 (2) 电动机输出的功率 解恒定电流参考答案一. 选择题1. AD 。
分析：分析：R 阻值增加，电路总电流减小，路端电压增大， R i 两端分压减小，R 2与R 两端电压增 大，则流过R 2的电流增大，所以流过 R 的电流减小2. BC 。
方法同上3. AC 。
方法同上4. B .分析：K 闭合，电路的总电阻减小，总电流增大，路端电压减小。
R i 分压增大，U RI = U A - U O ，可知A 点电势升高；R 3两端电压减小，U R 3 = U O - U B ,可知B 点电势降低。
5. AD 。
分析： 提示：分压电路，U ?-,A 2- 6. A .分析：电容器两端电压为电阻 R 2两端的电压，再由闭合回路欧姆定律可求解。
7. A .分析：由Q = CU 可知，U C = 2V ，要使电容器上板带正电，由电路连接可知 U c = U R2 - U RI ，再由欧姆定律可求解。
& AB 。
分析：本题是考查运用力学和电场知识综合分析问题的能力可取的是问题的隐含条件是由闭合回路来提供，题意新颍，要求思维能力强。
根据电荷平衡和上极板电势高可知电荷带负电。
由于电荷要向上运动，必要求电场力大于重力。
因带电量不变，要增加电场力就必须增大场强。
由E = U/d 可知，在d 不变的情况下，只有增大两极间的电压。
由电路可知，要提高两极板电压，只有控制闭合回路中的可变电阻 R 2、R 3来实现。
至于R i 它已不构成闭合回路，存在与不存在对电路都是无关的。
对R i ，当R i 变大时，R 总T, I J, U 2J, E J,油滴将向下运动对R 2,当R 2变大时，R 总T, I J, U 2 = £ - IR i T, E T,油滴将向上运动 综上可知，要使油滴上升，可使 R i 减小或R 2增大9. BC 。
