液压泵的详解
液压泵的性能及选择.
三、齿轮泵的常见故障及排除方法
故障 现象 产 生 原 因
1.吸油管接头、 吸油管接头、泵体与泵盖的接 合面、 合面、堵头和泵轴密封圈等处 密封不良, 密封不良,有空气被吸入 2.泵盖螺钉松动 3.泵与联轴器不同心或松动 4.齿轮齿形精度太低或接触不良 5.齿轮轴向间隙过小 6.齿轮内孔与端面垂直度或泵盖 上两孔平行度超差 7.泵盖修磨后, 泵盖修磨后,两卸荷槽距离增 大, 产生困油 8.滚针轴承等零件损坏 9.装配不良, 装配不良,如主轴转一周有时 轻时重现象
排 除 方 法
1.用涂脂法查出泄漏处。 用涂脂法查出泄漏处。用密 封胶涂敷管接头并拧紧; 封胶涂敷管接头并拧紧;修 磨泵体与泵盖结合面保证平 面度不超过0.005mm 面度不超过0.005mm; 0.005mm;用环氧 树脂黏结剂涂敷堵头配合面 再压进; 再压进;更换密封圈 2.适当拧紧 3.重新安装, 重新安装,使其同心, 使其同心,紧固 连接件 4.更换齿轮或研磨修整 5.配磨齿轮、 配磨齿轮、泵体和泵盖 6.检查并修复有关零件 7.修整卸荷槽, 修整卸荷槽,保证两槽距离 8.拆检, 拆检,更换损坏件 9.拆检, 拆检,重装调整
二、液压泵的主要性能和参数
1.压力 1.压力 1)工作压力: 工作压力:液压泵实际工作时的输出压力称为工 作压力。 作压力。工作压力取决于外负载的大小和排油管路 上的压力损失, 上的压力损失,而与液压泵的流量无关。 而与液压泵的流量无关。 2)额定压力: 额定压力:液压泵在正常工作条件下, 液压泵在正常工作条件下,按试验标 准规定连续运转 准规定连续运转的 连续运转的最高压力称为液压泵的额定压 最高压力称为液压泵的额定压 力。 3)最高允许压力: 最高允许压力:在超过额定压力的条件下, 在超过额定压力的条件下,根据 试验准规定, 试验准规定,允许液压泵短暂运行的最高压力值, 允许液压泵短暂运行的最高压力值, 称为液压泵的最高允许压力, 称为液压泵的最高允许压力,超过此压力, 超过此压力,泵的泄 漏会迅速增加。 漏会迅速增加。
液压泵和液压马达的工作原理
2. 径向不平衡力
齿轮工作时,作用在齿轮外圆上的压力是不均匀 的。爱压油腔和吸油腔,齿轮外圆分别承受着系统工 作压力和吸油压力;在齿轮齿顶圆与泵体内孔的径向 间隙中,可以认为油液压力由高压腔压力逐级下降到 吸油腔压力。这些液体压力综合作用的合力,相当于 给齿轮一个径向不平衡的作用力,使齿轮和轴承受载。
径向力是影响齿轮泵寿命的重要因素。当使用压 力增大,使径向力很大时,会使泵轴弯曲及泵体偏磨, 同时也加速轴承的磨损,降低了机械效率及轴承的使 用寿命。因此,要力求减小径向力,通常在结构上采 用以下措施:
(1)缩小压油口 缩小压油口,使排油腔作用在齿轮 上的面积减小到只作用1至2个齿的范围内
(1)缩小压油口 缩小压油口,使排油腔作用在齿轮 上的面积减小到只作用1至2个齿的范围内
(4)油箱中的油液必须具有一 定的压力,以保证液压泵工 作容积增大时能及时供油
3.液压泵的分类及图形符号 液压泵按其输出流量是否可以调节分为定量泵
和变量泵两类;按结构形式可以分为齿轮式、叶片 式和柱塞式三种;按其一个工作周期密闭容积的变 化次数可以分为单作用泵、双作用泵和多作用泵等。 液压泵的一般图形符号如下图所示。
3.功率和效率
用机械效率ηm来表征泵的机械损失,有
m
Tt T
Tt
Tt T
1 1 T
Tt
对于液压马达,实际输出转矩小于理论转矩,其机 械效率为
m
T Tt
Tt
T Tt
液压泵的种类和分类原理
液压泵的种类和分类原理液压泵的种类和工作原理液压泵是为液压传动提供加压液体的一种液压元件,是泵的一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
输出流量可以根据需要来调节的称为变量泵,流量不能调节的称为定量泵。
液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵 3种。
一. Gear pump齿轮泵:体积较小,结构较简单,对油的清洁度要求不严,价格较便宜;但泵轴受不平衡力,磨损严重,泄漏较大。
电动机带动油泵齿轮旋转时,由于一对齿轮脱开,使泵体吸油腔容积逐渐增大,形成局部真空油液在大气压力的作用下经油管、泵体进入吸油腔。
进入吸油腔的油液在密封的工作窨中随齿轮转动沿泵体内进入排油腔,在排油腔充满油液的齿间由于齿啮合,使该腔的容积逐渐减少,把齿间的油液挤压出去,在外载荷的作用下形成油压,随着齿轮的连续旋转,油泵便不断地吸油和排油。
2(1)输油泵是卧式回转泵,主要有泵体、前后盖、主从动齿轮、安全阀体、轴承、轴承座及密封装置等零件组成,具体结构见附图。
(2)泵体、前后盖、轴承座为灰口铸体件,齿轮用优质碳素钢制作,也可根据用户特殊需要,用铜材或不锈钢材料制作。
(3) 2CY1.1-5型油泵的轴承座内装有轴向密封,采用三个耐油橡胶圈和一个挡圈组成的橡胶圈密封,调节压紧盖上的两只螺栓可调节密封的松紧程度,滑动轴承采用粉末冶金。
2CY12-60油泵的盖内装有机械密封,轴承采用单系列向心球轴承或圆柱滚子轴承,靠输送的油液自动润滑。
(4)泵体内均装有安全阀,当排油管道阀门关闭或油路系统发生鼓掌,油压超过泵的排出压力时,安全阀门便自动开启,使油液部分或全部地回流至油腔,对泵和管道安全起保护作用。
(5)油泵通过弹性联轴器与电机联接,并安装在公共底版上。
二Vane pump叶片泵:分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀,运转平稳,噪音小,工作压力和容积效率比齿轮泵高,结构比齿轮泵复杂。
工作原理:叶片泵的工作原理及结构(一)双叶片泵的工作原理1.定子(内腔型线):(转子和定子一般是针对电机等原动机来说的。
液压泵的工作原理及分类
液压泵的工作原理及分类引言液压泵是一种将机械能转化为液压能的装置,广泛应用于工程和农业机械、船舶工业、矿山工业等领域。
本文将介绍液压泵的工作原理以及常见的分类。
一、液压泵的工作原理液压泵的工作原理基于两个重要的规律:泵的容积变化原理和压力平衡原理。
1.1 泵的容积变化原理液压泵主要通过改变泵腔内的容积来推动液体的流动。
泵腔内有两个容积不断变化的工作腔和被隔离的吸入腔。
当泵腔容积增大时,泵内部产生负压,液体被吸入;当泵腔容积减小时,泵内部产生正压,液体被推出。
通过这种方式,液压泵能够将液体从低压区域输送至高压区域。
1.2 压力平衡原理液压泵的另一个重要原理是压力平衡原理。
泵腔内部的压力变化受到液压系统中其他元件的影响,例如阀门、管道等。
当液压泵运行时,泵腔内部的液体压力会逐渐增大,当压力达到一定数值时,液体通过压力平衡装置进入液压泵的排液腔,并流出泵体,以保持泵腔内压力的平衡。
二、液压泵的分类液压泵根据其工作原理和结构的不同,可以分为多种类型。
下面将介绍其中几种常见的液压泵分类。
2.1 齿轮泵齿轮泵是一种常见且简单的液压泵,其主要由一个或多个齿轮组成。
在泵内,齿轮通过相互咬合而推动液体的流动,从而起到提供液压能的作用。
齿轮泵具有结构简单、体积小以及压力平稳等优点,在许多应用场合得到广泛应用。
2.2 液压柱塞泵液压柱塞泵是一种通过柱塞在泵腔内往复运动来推动液体流动的泵。
液压柱塞泵通常由一个或多个柱塞和对应的气缸组成。
当柱塞向外运动时,泵腔内产生负压,液体被吸入;当柱塞向内运动时,泵腔内产生正压,液体被推出。
液压柱塞泵具有流量大、压力稳定等优点,广泛应用于高压液压系统中。
2.3 液压叶片泵液压叶片泵是一种通过旋转的叶片来推动液体流动的泵。
液压叶片泵由一个旋转的转子和一组叶片组成。
当转子旋转时,叶片随之运动,产生负压吸入液体,然后将液体推至排液口。
液压叶片泵具有流量大、噪声低等特点,适用于多种液压系统。
液压泵的工作原理及分类
3.吸、压油过程对应的区域不能连通
1.按压力分
三、分类
2.按排量是否可调 定量泵 变量泵
3.按输油方向是否可调 单向泵 双向泵
a)单向定量泵 (b) 单向变量泵(c) 双向定量泵(d) 双向变量泵
4.按结构分
泵的特点:
齿轮泵:体积小结构简单,抗污染性强,价格便宜;泄漏大,噪声大,流量脉动大,排量不能调节 叶片泵:流量均匀、运转平稳、噪音小、工作压力和容积效率较高、结构较复杂。 柱塞泵:容积效率高、泄漏小、可在高压下工作、大多用于大功率液压系统;但结构复杂,材料和加工精度要求高、价格贵、对油的清洁度要求高。 一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。 螺杆泵:一般用作燃油泵、润滑油泵,而不用作液压泵。
吸 油
容积变大
真 空
压力差
↓
↓
↓
柱塞右移
吸油过程
↓
压 油
容积变小
压力增大
压力差
↓
↓
↓
柱塞左移
压油过程
偏心轮不断地旋转液压泵就会不断地完成吸油和压油动作,就会连续不断地向液压系统供油
2.工作过程
3.工作特点
从上述液压泵的工作过程可以看出其基本工作条件是:
1.具有密封的工作容腔;
演讲结速谢谢观赏
Thank you.
PPT常用编辑图使用方法
1.取消组合
2.填充颜色
3.调整大小
商务元素
商务 图标元素
(Excellent handout training template
液压泵的工作原理及分类
一、液压泵的作用
动力 元件
液压泵正常工作的三个必要条件

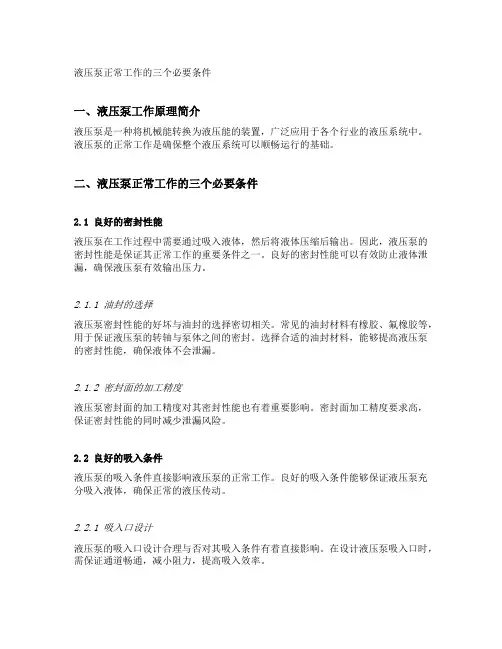

液压泵正常工作的三个必要条件一、液压泵工作原理简介液压泵是一种将机械能转换为液压能的装置,广泛应用于各个行业的液压系统中。
液压泵的正常工作是确保整个液压系统可以顺畅运行的基础。
二、液压泵正常工作的三个必要条件2.1 良好的密封性能液压泵在工作过程中需要通过吸入液体,然后将液体压缩后输出。
因此,液压泵的密封性能是保证其正常工作的重要条件之一。
良好的密封性能可以有效防止液体泄漏,确保液压泵有效输出压力。
2.1.1 油封的选择液压泵密封性能的好坏与油封的选择密切相关。
常见的油封材料有橡胶、氟橡胶等,用于保证液压泵的转轴与泵体之间的密封。
选择合适的油封材料,能够提高液压泵的密封性能,确保液体不会泄漏。
2.1.2 密封面的加工精度液压泵密封面的加工精度对其密封性能也有着重要影响。
密封面加工精度要求高,保证密封性能的同时减少泄漏风险。
2.2 良好的吸入条件液压泵的吸入条件直接影响液压泵的正常工作。
良好的吸入条件能够保证液压泵充分吸入液体,确保正常的液压传动。
2.2.1 吸入口设计液压泵的吸入口设计合理与否对其吸入条件有着直接影响。
在设计液压泵吸入口时,需保证通道畅通,减小阻力,提高吸入效率。
2.2.2 吸入滤清器液压泵的吸入滤清器可以过滤液体中的杂质,防止进入液压泵内部。
合理选择和保养吸入滤清器可以保持液压泵的良好吸入条件,延长泵的使用寿命。
2.3 适当的润滑条件液压泵的润滑条件对其正常工作也至关重要。
适当的润滑可以减小泵的磨损、降低摩擦阻力,保证液压泵的高效运转。
2.3.1 润滑油的选择合适的润滑油可有效减少泵的摩擦和磨损。
根据液压泵的工作条件和要求,选择合适的润滑油,能够提高液压泵的工作效率。
2.3.2 润滑油的添加和更换定期检查液压泵的润滑油,并及时进行添加和更换,可以保持液压泵的良好润滑条件,防止磨损和故障的发生。
三、总结液压泵的正常工作需要满足良好的密封性能、良好的吸入条件和适当的润滑条件三个必要条件。
液压泵的工作原理
液压泵的工作原理
液压泵是一种通过液压传递能量来驱动的机械设备,主要用于将液压油转化为机械能。
它的工作原理可以简述为下面几个步骤:
1. 启动阶段:当液压泵启动时,驱动装置(通常是一个电动机)开始转动。
油泵内的输入轴与驱动装置相连,因此随着驱动装置的转动,输入轴也开始旋转。
2. 吸入阶段:通过旋转输入轴,液压泵会在吸入腔中产生负压。
同时,随着输入轴的旋转,液压泵的吸入口会被打开,液压油从液压油箱中进入吸入腔。
当负压力超过液压油箱中的压力时,液压油会被抽入液压泵的吸入腔中。
3. 排出阶段:当液压油进入吸入腔后,旋转输入轴会使液压油被压缩。
随后,液压泵的排出口打开,压缩的液压油被排出液压泵。
通过这个过程,液压油的能量被传递给液压系统的其他部件。
总之,液压泵的工作过程主要包括启动阶段、吸入阶段和排出阶段。
通过驱动装置的转动,液压泵能够将液压油抽入并压缩,将液压能转化为机械能,从而实现液压系统的正常运行。
液压泵简介
液压泵液压泵简介液压泵是液压系统的动力元件,其作用是将原动机的机械能转换成液体的压力能,指液压系统中的油泵,它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
影响液压泵的使用寿命因素很多,除了泵自身设计、制造因素外和一些与泵使用相关元(如联轴器、滤油器等)的选用、试车运行过程中的操作等也有关。
液压泵的工作原理是运动带来泵腔容积的变化,从而压缩流体使流体具有压力能。
其必须具备的条件是泵腔有密封容积变化。
液压泵的原理是为液压传动提供加压液体的一种液压元件,是泵的一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
图中为单柱塞泵的工作原理。
凸轮由电动机带动旋转。
当凸轮推动柱塞向上运动时,柱塞和缸体形成的密封体积减小,油液从密封体积中挤出,经单向阀排到需要的地方去。
当凸轮旋转至曲线的下降部位时,弹簧迫使柱塞向下,形成一定真空度,油箱中的油液在大气压力的作用下进入密封容积。
凸轮使柱塞不断地升降,密封容积周期性地减小和增大,泵就不断吸油和排油。
液压泵的组成联轴器联轴器的选用液压泵传动轴不能承受径向力和轴向力,因此不允许在轴端直接安装带轮、齿轮、链轮,通常用联轴器联接驱动轴和泵传动轴。
如因制造原因,泵与联轴器同轴度超标,装配时又存在偏差,则随着泵的转速提高离心力加大联轴器变形,变形大又使离心力加大。
造成恶性循环,其结果产生振动噪声,从而影响泵的使用寿命。
此外,还有如联轴器柱销松动未及时紧固、橡胶圈磨损未及时更换等影响因素。
联轴器的装配要求刚性联轴器两轴的同轴度误差≤0.05mm;弹性联轴器两轴的同轴度误差≤0.1mm;两轴的角度误差<1°;驱动轴与泵端应保持5~10mm距离;[1]液压油箱液压油箱的选用液压油箱在液压系统中的主要作用为储油、散热、分离油中所含空气及消除泡沫。
选用油箱首先要考虑其容量,一般移动式设备取泵最大流量的2~3倍,固定式设备取3~4倍;其次考虑油箱油位,当系统全部液压油缸伸出后油箱油面不得低于最低油位,当油缸回缩以后油面不得高于最高油位;最后考虑油箱结构,传统油箱内的隔板并不能起沉淀脏物的作用,应沿油箱纵轴线安装一个垂直隔板。
液压泵型号大全
液压泵型号大全液压泵是一种将机械能转换为液压能的装置,广泛应用于工程机械、农业机械、船舶、航空航天等领域。
不同的工作场景和需求会对液压泵的型号提出不同的要求,因此了解各种液压泵的型号及其特点对于相关行业的从业人员来说至关重要。
本文将为大家介绍一些常见的液压泵型号,希望能对大家有所帮助。
1. 柱塞泵。
柱塞泵是一种通过柱塞在缸体内作往复运动而产生液压能的液压泵。
它具有结构紧凑、输出压力高、流量稳定等特点,适用于对流量和压力要求较高的场合。
常见的柱塞泵型号包括A4VG、A10VSO、A11VLO等,它们分别适用于不同的工作条件和要求。
2. 齿轮泵。
齿轮泵是一种利用齿轮间的啮合来输送液体的液压泵。
它具有结构简单、价格低廉、适用范围广等优点,常用于对流量要求不高的场合。
常见的齿轮泵型号有CBN、CBG、HGP等,它们在不同的工作条件下都有着良好的表现。
3. 涡轮泵。
涡轮泵是一种利用叶轮旋转产生离心力来输送液体的液压泵。
它具有结构简单、噪音小、适用于高速运转等特点,常用于航空航天等领域。
常见的涡轮泵型号包括YB-E、YH-E、YL-E等,它们在航空航天领域有着重要的应用价值。
4. 液压齿轮泵。
液压齿轮泵是一种通过齿轮间的啮合来输送液体的液压泵。
它具有结构简单、价格低廉、适用范围广等特点,常用于对流量要求不高的场合。
常见的液压齿轮泵型号有CBN-F、CBG-F、HGP-F等,它们在农业机械等领域有着广泛的应用。
5. 液压柱塞泵。
液压柱塞泵是一种通过柱塞在缸体内作往复运动而产生液压能的液压泵。
它具有结构紧凑、输出压力高、流量稳定等特点,适用于对流量和压力要求较高的场合。
常见的液压柱塞泵型号有A4VG、A10VSO、A11VLO等,它们在工程机械等领域有着广泛的应用。
以上就是一些常见的液压泵型号,它们在不同的领域和工作条件下都有着重要的应用价值。
希望本文能够对大家有所帮助,让大家对液压泵的型号有一个更加全面的了解。
液压泵的工作原理及主要结构特点
液压泵的工作原理及主要结构特点液压泵工作原理及叶片泵支红俊授课时间:2学时授课方法:启发式教学授课对象:职高学生重点、难点:泵和叶片泵的工作原理、叶片泵的符号液压泵引入:问:人与液压传动有无紧密的联系;学生活动归纳:24小时伴随人的活动;人的心血管系统是精致的液压传动系统;问:血液为什么能周而复始、川流不息地在全身流动学生活动归纳:依靠人的心脏; 二尖瓣问:心脏是如何工作的学生活动归纳:如图所示:全靠心脏节律性的搏动,通过舒张和收缩来推动血液流动;当心脏舒张时左边的二尖瓣打开,右边的二尖瓣关闭,产生吸血;当心脏收缩时,左边的二尖瓣关闭,右边的二尖瓣打开,产生压血;问:心脏工作的必备条件有哪些;归纳:三条:1、内腔是一密闭容积;2、密闭容积能交替变化;3、有配血器官二尖瓣;一、液压泵的工作原理如图所示:介绍结构及组成;提问:找出液压泵与心脏工作原理的共同点;学生活动单向阀归纳:1、柱塞与缸形成密封容积;2、当偏心轮旋转时,密闭容积可以交替变化;3、单向阀起到配流作用;提问:有什么不同点;学生活动归纳:当密封容积增大时,产生部分真空,在大气压的作用下产生吸油;举例说明:如图所示:将鸡蛋放到与其大小差不多杯口上,鸡蛋鸡蛋放不进去,若将燃烧的纸先放到水杯里,接着将鸡蛋放到瓶口上,鸡蛋在大气压的作用下迅速进入水杯里; 水杯问:液压泵的工作的条件有哪些;学生活动归纳:1、应具备密封容积且交替变化;2、应有配油装置;3、吸油过程中油箱必须与大气相通;一、叶片泵可分为:单作用和双作用叶片泵;1、单作用叶片泵(1)结构和工作原理;结构:如彩色立体挂图所示及教具演示;分析:各零件的相互关系;提问:找出密封容积,配油装置;分析:由定子、转子、叶片和配油盘等构成密封容积;工作原理:如自画挂图所示 ; 转子叶片问:通过什么使密封容积变化产生配流盘吸油和压油的;能否实现变量;学生活动演示并分析:通过两个叶片之间密封容积的增大和减小,产生吸吸油窗压油窗通过定子和转子偏心距的增大和减小来实现变量;当偏心距越大,两个叶片之间从下转到上时,因容积差大,所以吸油量大;反之;问:当偏心距在定子轴线上方时,会出现什么现象;学生活动归纳:吸油口和压油口的位置发生改变;为双向变量泵;符号:如图所示:(2)限压式变量泵如图所示;组成:弹簧、定子、柱塞、转子等;工作原理:利用柱塞与弹簧相平衡原理;通过负载反馈的液体压力控制柱塞克服弹簧力,使定子相对与转子的偏心距的减小,量的减小;反之应用:如图所示工件配流盘,反馈压力小定子与转子的偏心距大,泵输出的流量大,活塞的运动速度快;但接触工件时,阻力增大,反馈压力大,定子与转子的偏心距减小,泵输出的流量小,活塞的运动速度减慢;提问:由几名学生归纳总结;学生活动小结:1、叶片泵是通过两叶片之间密封容积的增大和减小,产生吸油和压油的;转子转一转时,两叶片间产生一次吸油和压油;2、叶片泵的偏心距大、吸油量大、压油量也大;反之;叶片泵双向变量泵; 典型液压泵的工作原理及主要结构特点表3 典型液压泵的工作原理及主要结构特点类型结构、原理示意图工作原理结构特点外啮合齿轮泵当齿轮旋转时,在A腔,由于轮齿脱开使容积逐渐增大,形成真空从油箱吸油,随着齿轮的旋转充满在齿槽内的油被带到B腔,在B腔,由于轮齿啮合,容积逐渐减小,把液压油排出利用齿和泵壳形成的封闭容积的变化,完成泵的功能,不需要配流装置,不能变量结构最简单、价格低、径向载荷大内啮合齿轮泵当传动轴带动外齿轮旋转时,与此相啮合的内齿轮也随着旋转;吸油腔由于轮齿脱开而吸油,经隔板后,油液进入压油腔,压油腔由于轮齿啮合而排油典型的内啮合齿轮泵主要有内齿轮、外齿轮及隔板等组成利用齿和齿圈形成的容积变化,完成泵的功能;在轴对称位置上布置有吸、排油口;不能变量尺寸比外啮合式略小,价格比外啮合式略高,径向载荷大叶片泵转子旋转时,叶片在离心力和压力油的作用下,尖部紧贴在定子内表面上;这样两个叶片与转子和定子内表面所构成的工作容积,先由小到大吸油后再由大到小排油,叶片旋转一周时,完成两次吸油和两次排油利用插入转子槽内的叶片间容积变化,完成泵的作用;在轴对称位置上布置有两组吸油口和排油口径向载荷小,噪声较低流量脉动小柱塞泵柱塞泵由缸体与柱塞构成,柱塞在缸体内作往复运动,在工作容积增大时吸油,工作容积减小时排油;采用端面配油径向载荷由缸体外周的大轴承所平衡,以限制缸体的倾斜利用配流盘配流传动轴只传递转矩、轴径较小;由于存在缸体的倾斜力矩,制造精度要求较高,否则易损坏配流盘螺杆泵一根主动螺杆与两根从动螺杆相互啮合,三根螺杆的啮合线把螺旋槽分割成若干个密封容积;当螺杆旋转时,这个密封容积沿轴向移动而实现吸油和排油利用螺杆槽内容积的移动,产生泵的作用;不能变量无流量脉动径向载荷较双螺杆式小、尺寸大,质量大1齿轮泵外啮合齿轮泵和内啮合齿轮泵 2叶片泵单作用叶片泵和双作用叶片泵3柱塞泵轴向柱塞泵和径向柱塞泵。
液压泵的工作原理及分类
液压泵是为液压传动提供加压液体的一种液压元件,是泵的一种。
液压泵的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
液压泵工作原理液压泵是为液压传动提供加压液体的一种液压元件,是泵的一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
输出流量可以根据需要来调节的称为变量泵,流量不能调节的称为定量泵。
液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵三种,液压泵正常工作必备的条件是:应具有密封容积。
密封容积的大小能交替变化。
应有配流装置。
配流装置的作用是保证密封容积在吸油过程中与油箱相通,同时关闭供油通路;压油时与供油管路相通而与油箱切断。
1、齿轮泵:体积较小,结构较简单,对油的清洁度要求不严,价格较便宜;但泵轴受不平衡力,磨损严重,泄漏较大。
外啮合齿轮泵当齿轮旋转时,在A腔,由于轮齿脱开使容积逐渐增大,形成真空从油箱吸油,随着齿轮的旋转充满在齿槽内的油被带到B腔,在B腔,由于轮齿啮合,容积逐渐减小,把液压油排出利用齿和泵壳形成的封闭容积的变化,完成泵的功能,不需要配流装置,不能变量结构最简单、价格低、径向载荷大内啮合齿轮泵当传动轴带动外齿轮旋转时,与此相啮合的内齿轮也随着旋转。
吸油腔由于轮齿脱开而吸油,经隔板后,油液进入压油腔,压油腔由于轮齿啮合而排油典型的内啮合齿轮泵主要有内齿轮、外齿轮及隔板等组成利用齿和齿圈形成的容积变化,完成泵的功能。
在轴对称位置上布置有吸、排油口。
不能变量尺寸比外啮合式略小,价格比外啮合式略高,径向载荷大2、叶片泵分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀,运转平稳,噪音小,工作压力和容积效率比齿轮泵高,结构比齿轮泵复杂。
转子旋转时,叶片在离心力和压力油的作用下,尖部紧贴在定子内表面上。
这样两个叶片与转子和定子内表面所构成的工作容积,先由小到大吸油后再由大到小排油,叶片旋转一周时,完成两次吸油和两次排油利用插入转子槽内的叶片间容积变化,完成泵的作用。
液压泵的工作原理及分类ppt课件
泵的特点:
齿轮泵:体积小,结构简单,抗污染性强,价格便宜 ;泄漏大,噪声大,流量脉动大,排量不能调节。 叶片泵:流量均匀、运转平稳、噪音小、工作压力和 容积效率较高、结构较复杂。 柱塞泵:容积效率高、泄漏小、可在高压下工作、大 多用于大功率液压系统;但结构复杂,材料和加工精 度要求高、价格贵、对油的清洁度要求高。 一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。 螺杆泵:一般用作燃油泵、润滑油泵,而不用作液压 泵。
三、分类
1.按压力分
2.按排量是否可调
定量泵 变量泵
3.按输油方向是否可调
单向泵 双向泵
(a)单向定量泵 (b) 单向变量泵(c) 双向定量泵(d)Байду номын сангаас双向变量泵
4.按结构分
液压泵
齿轮泵
叶片泵
柱塞泵
螺杆泵
外啮合 齿轮泵
内啮合 齿轮泵
双作用 叶片泵
单作用 叶片泵
限压式变量 叶片泵
径向 柱塞泵
轴向 柱塞泵
《液压传动与控制》
液压泵的工作原理及分类
一、液压泵的作用
原动 机
机械能
动力 元件
压力能
执行 元件
实质:一种能量转换装置。
二、液压泵的工作原理
液压泵都是依靠密封工作腔容积大小交替变化 来实现吸油和压油的,故称之为容积式液压泵。
1.结构
2.工作过程
吸油过程 压油过程
柱塞右移 ↓
容积变大 ↓
真空 ↓
压力差 ↓
吸油
柱塞左移 ↓
容积变小 ↓
压力增大 ↓
压力差 ↓
压油
偏心轮不断地旋转,液压泵就会不断地完成吸油和压油动作,就 会连续不断地向液压系统供油。
液压泵的工作原理、特点及参数
液压泵的工作原理、特点及参数一、液压泵的工作原理及特点1。
液压泵的工作原理图3—1 液压泵工作原理图液压泵都是依靠密封容积变化的原理来进行工作的,故一般称为容积式液压泵,图3-1所示的是一单柱塞液压泵的工作原理图,图中柱塞2装在缸体3中形成一个密封容积a,柱塞在弹簧4的作用下始终压紧在偏心轮1上。
原动机驱动偏心轮1旋转使柱塞2作往复运动,使密封容积a的大小发生周期性的交替变化.当a有小变大时就形成部分真空,使油箱中油液在大气压作用下,经吸油管顶开单向阀6进入油箱a而实现吸油;反之,当a由大变小时,a腔中吸满的油液将顶开单向阀5流入系统而实现压油.这样液压泵就将原动机输入的机械能转换成液体的压力能,原动机驱动偏心轮不断旋转,液压泵就不断地吸油和压油。
单柱塞液压泵具有一切容积式液压泵的基本特点:(1)具有若干个密封且又可以周期性变化空间.液压泵输出流量与此空间的容积变化量和单位时间内的变化次数成正比,与其他因素无关。
这是容积式液压泵的一个重要特性。
(2)油箱内液体的绝对压力必须恒等于或大于大气压力。
这是容积式液压泵能够吸入油液的外部条件.因此,为保证液压泵正常吸油,油箱必须与大气相通,或采用密闭的充压油箱。
(3)具有相应的配流机构,将吸油腔和排液腔隔开,保证液压泵有规律地、连续地吸、排液体。
液压泵的结构原理不同,其配油机构也不相同。
如图3-1中的单向阀5、6就是配油机构.容积式液压泵中的油腔处于吸油时称为压油腔。
吸油腔的压力决定于吸油高度和吸油管路的阻力吸油高度过高或吸油管路阻力太大,会使吸油腔真空度过高而影响液压泵的自吸能力,压油腔的压力则取决于外负载和排油管路的压力损失,从理论上讲排油压力与液压泵的流量无关.容积式液压泵排油的理论流量取决于液压泵的有关几何尺寸和转速,而与排油压力无关。
但排油压力会影响泵的内泄露和油液的压缩量,从而影响泵的实际输出流量,所以液压泵的实际输出流量随排油压力的升高而降低。
液压泵的主要性能参数
4)气动装置中的气信号传递速度在声速以内比电子及光速慢,因此,气动控制系统不宜用于元件级数过多的复杂回路。
液压系统的安装、调试和保养
安装前的准备工作
一、技术资料的准备与熟悉
液压系统原理图、电气原理图、管道布置图、液压元件、辅件、管件清单和有关元件样本等,这些资料都应准备齐全,以便工程技术人员对具体内容和技术要求逐项熟悉和研究。
(2)液压泵的功率。
①输入功率Pi。液压泵的输入功率是指作用在液压泵主轴上的机械功率
②输出功率Po。液压泵的输出功率是指液压泵在工作过程中的实际吸、压油口间的压差Δp和输出流量q的乘积
在实际的计算中,若油箱通大气,液压泵吸、压油的压力差往往用液压泵出口压力p代入。
液压泵的总效率。液压泵的总效率是指液压泵的实际输出功率与其输入功率的比值,
5、降低噪音:其运行噪音值低于70分贝,大约是液压驱动注塑机噪音值的2/3。
6、节约成本:此机去除了液压油的成本和引起的麻烦,没有硬管或软喉,无须对液压油冷却,大幅度降低了冷却水成本等。
液压
液压传动具有下述极其明显的优点:
(1)从结构上看,其单位重量的输出功率和单位尺寸输出功率在四类传动方式中是力压群芳的,有很大的力矩惯量比,在传递相同功率的情况下,液压传动装置的体积小、重量轻、惯性小、结构紧凑、布局灵活。
(5)抗乳化性能好
液压油中如混入水分,则液压油中安定性较差的物质生成亲水性的有机酸和皂类,在泵的搅拌下使其乳化,降低润滑性,影响泵和阀的工作性能。
(6)抗泡沫性。
(7)润滑性能好
液压元件各运动部件的配合间隙很小,一般从几微米至l00微米左右为了提高元件的寿命,要求在运动表面上形成强度较高的油膜,以便构成液体润滑,减少磨损。
液压泵工作原理详解
液压泵工作原理详解液压泵是一种将机械能转换为液体能量的装置,它通过对液体的压力进行调整,将液体推送到液力马达、液压器或液压缸等液压执行元件中,以实现机械的工作。
液压泵的工作原理主要涉及到液体的吸入、排出和压力调整等过程。
液压泵主要由液压泵壳体、驱动轴、液压泵齿轮和液压泵出口等部分组成。
其工作原理可分为吸入、排出和压力调整三个过程。
首先是液压泵的吸入过程。
在吸入过程中,当液压泵的驱动轴开始转动时,液压泵齿轮随之转动。
液压泵出口的负压(低压区域)使液压泵进口的液体产生压力差,使液体被吸入液压泵壳体内。
然后是液压泵的排出过程。
液压泵齿轮的转动会推动液体流至液压泵壳体的出口。
在液体流经液压泵壳体出口时,由于壳体的限制和调整机构的限制,液体的压力被增加,形成高压区域。
高压液体会通过液压系统的连接管道,推动液力马达、液压器或液压缸等液压执行元件进行工作。
最后是液压泵的压力调整过程。
液压泵的压力调整由调整机构实现,液压泵的壳体末端有一个压力调整螺钉。
通过调整螺钉的位置,可以改变液压泵出口处液体的压力大小。
调整螺钉调节的液压泵的压力大小会影响液压系统的整体性能,从而实现对液压系统的控制。
总结起来,液压泵的工作原理通过驱动轴和液压泵齿轮等部件的运动,将液体吸入液压泵壳体内,然后将液体推送到液压执行元件中,使其产生工作效果。
调整机构可以通过调整螺钉来改变液压泵的压力,从而实现对液压系统的控制。
液压泵的工作原理基于液体压力的传递和调整,是液压系统中至关重要的一个部件。
工程机械液压泵知识点总结
工程机械液压泵知识点总结一、液压泵的概述液压泵是一种将液体压力能转换为机械能的装置,广泛应用于工程机械领域。
液压泵主要用于提供工程机械液压系统的动力能源,将机械能转换为液体压力能够有效地实现液压系统的动力传递和工作执行。
液压泵在工程机械中具有重要的作用,大大提高了工程机械的工作效率和精度。
二、液压泵的分类液压泵根据其工作原理和结构特点的不同可以分为很多种类。
常见的液压泵主要有齿轮泵、叶片泵、柱塞泵和螺杆泵等。
1. 齿轮泵齿轮泵是利用齿轮的旋转来吸入液体和输出液体的一种液压泵,主要由一个或多个相互啮合的齿轮和泵壳组成。
齿轮泵的工作原理是通过齿轮的旋转运动,将液体从吸入口吸入然后输出到排液口,并且其出口压力稳定,适用于中低压力下的工作环境。
2. 叶片泵叶片泵是一种利用转子叶片在泵体内旋转产生吸入和排出液体的一种液压泵,主要由转子、叶片和外壳组成。
叶片泵的工作原理是利用转子叶片在旋转时,使得液体在泵体内产生旋转运动,从而实现液体的吸入和排出。
叶片泵适用于高压力和高流量下的工作环境,具有输出流量大、压力高、使用寿命长的特点。
3. 柱塞泵柱塞泵是一种通过柱塞在泵体内来回运动产生吸入和排出液体的一种液压泵,主要由柱塞、缸体和阀组成。
柱塞泵的工作原理是通过柱塞在缸体内的往复运动,实现液体的吸入和排出。
柱塞泵适用于要求很高的压力和流量的工作环境,有着较高的效率和稳定性。
4. 螺杆泵螺杆泵是一种利用螺杆的旋转来将液体从吸入口吸入然后输出到排液口的一种液压泵,主要由螺杆、壳体和端盖组成。
螺杆泵的工作原理是通过螺杆的旋转,将液体从吸入口吸入然后输出到排液口,并且其输出压力稳定、流量大、噪音小,适用于中高压力下的工作环境。
三、液压泵的工作原理液压泵的工作原理是利用液体的压力能来提供工程机械液压系统的动力能源,实现液压系统的动力传递和工作执行。
其工作过程主要包括液体的吸入、压缩和排出三个过程。
1. 液体的吸入在液压泵的吸入过程中,泵的进口处形成低压区域,使得液体被吸入泵体内。
