800xA配置报警、事件、操作记录、声音报警
800xa操作手册
第三章 操作员工作界面...................................................................................................................5 基本布置图 ............................................................................................................................. 5 窗口管理................................................................................................................................. 9 改变用户............................................................................................................................... 10 在线帮助............................................................................................................................... 11
800xA系统介绍
现场总线 高速连接器 (FF HSE/H1, PB DP/PA)
标准和 热插拔
I/O
S800 I/O
Zone 1 I/O
S900 I/O (Ex)
INSUM 集成
Full Support for
FF
Full Support for PROFIBUS
Full Support for
HART
Freelance
DCI
Advant Master
Advant MOD
Melody
Infi-90
© ABB - 17 JB 050817
系统特征与益处
Extended Automation System 800xA
© ABB - 18 JB 050817
系统功能特点
丰富的系统诊断 强化的安全
冗余
本土语言支持 保护投资
© ABB - 27 JB 050817
800xA 系统 结构
符合 21 CFR part 11 标准
n 审计追踪 (Audit Trail) n 电子签名 (Electronic Signature) n Log over (新用户) n 身份鉴定 (Authentification) n 系统同步 (Synchronization)
Industrial IT System 800xA
扩展的自动化 800xA系统 可持续提高生产力的 自动化解决方案
Extended Automation System 800xA
© ABB - 1 JB 050817
© ABB - 2 JB 050817
议程
n 扩展的自动化的概念 n 系统功能与益处 n 控制与 I/O，包括传动、马达控制和现场
ABB_ 800xA组态一个报警和事件的模版

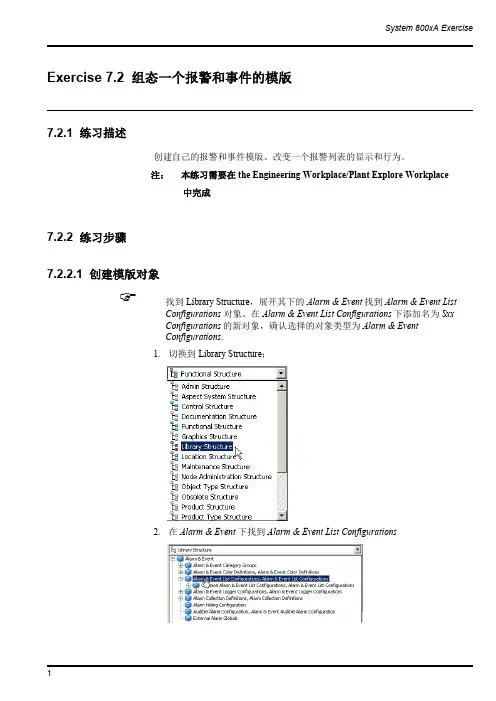

System 800xA Exercise 1Exercise 7.2组态一个报警和事件的模版7.2.1练习描述创建自己的报警和事件模版。
改变一个报警列表的显示和行为。
注：本练习需要在the Engineering Workplace/Plant Explore Workplace中完成7.2.2练习步骤7.2.2.1创建模版对象找到Library Structure ，展开其下的Alarm &Event 找到Alarm &Event ListConfigurations 对象。
在Alarm &Event List Configurations 下添加名为Sxx Configurations 的新对象，确认选择的对象类型为Alarm &Event Configurations .1.切换到Library Structure；2.在Alarm &Event 下找到Alarm &Event ListConfigurations2 3.创建一个类型为Alarm &Event List Configurations 的新对象，命名为Sxx_Configurations☞拷贝位于Common Alarm &Event Configurations 组中的Common Alarm ListConfiguration 对象。
1.选择Common Alarm List Configuration对象并拷贝它☞将其作为一个子对象粘贴到Sxx Configurations 组下。
1.选择Sxx_Configurations 对象并粘贴。
ABB_ 800xA在控制器中创建报警和事件

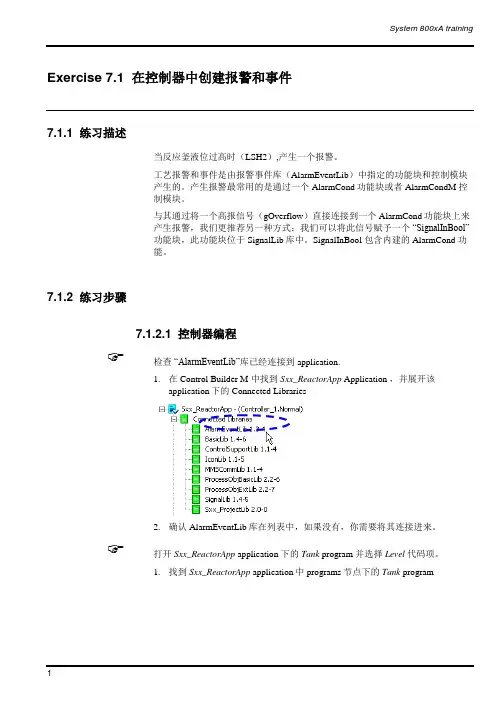

System 800xA training Exercise 7.1 在控制器中创建报警和事件7.1.1 练习描述当反应釜液位过高时（LSH2）,产生一个报警。
工艺报警和事件是由报警事件库（AlarmEventLib）中指定的功能块和控制模块产生的。
产生报警最常用的是通过一个AlarmCond功能块或者AlarmCondM 控制模块。
与其通过将一个高报信号（gOverflow）直接连接到一个 AlarmCond功能块上来产生报警，我们更推荐另一种方式：我们可以将此信号赋予一个“SignalInBool”功能块，此功能块位于 SignalLib库中。
SignalInBool 包含内建的AlarmCond 功能。
7.1.2 练习步骤7.1.2.1 控制器编程☞检查“AlarmEventLib”库已经连接到application.1.在 Control Builder M 中找到Sxx_ReactorApp Application ，并展开该application下的Connected Libraries2.确认AlarmEventLib库在列表中，如果没有，你需要将其连接进来。
☞打开Sxx_ReactorApp application下的Tank program 并选择Level代码项。
1.找到Sxx_ReactorApp application中programs节点下的Tank programSystem 800xA training2.双击Tank program打开POU编辑器，并且点击编辑器界面低端的Level项插入类型为SignalInBool的一个实例，命名为“Sxx_LSH2”.1.点击Sxx_LT1功能块，选择Insert。
如图选择SignalInBool并设置新功能块名称，然后点击“OK”将全局变量gOverflow 连接到功能块Sxx_LSH2的输入引脚，创建本地变量“LSH2_Name”, “LSH2_Description”, “LSH2_Par”, “LSH2_Sev”, and “LSH2_Cond”并将其连接到功能块的对应引脚。
WMH-800A技术说明书(35kV)
许继集团WMH-800A微机母线保护装置技术说明书1概述 (4)1.1 应用范围 (4)1.2 保护配置及功能 (4)1.3 装置主要特点 (4)2基本技术参数 (5)2.1 额定参数 (5)2.1.1额定交流数据 (5)2.1.2额定直流数据 (6)2.1.3打印机辅助交流电源 (6)2.2 功率消耗 (6)2.3 过载能力 (6)2.4 输出触点 (6)2.5 绝缘性能 (6)2.6 冲击电压 (7)2.7 机械性能 (7)2.8 环境条件 (7)2.9 抗电气干扰性能 (7)3主要技术指标 (8)3.1 性能指标 (8)3.2 报告记录 (8)3.3 通信接口 (9)3.4 对时方式 (9)4装置硬件 (9)4.1 硬件平台说明 (9)4.2 装置面板信号说明 (10)4.3 装置尺寸 (11)4.4 装置端子布置 (12)24.4.1保护机箱端子布置 (12)4.4.2开关量机箱端子布置 (13)5保护原理 (13)5.1 差动保护 (13)5.2 复合电压闭锁 (17)5.3 母联失灵保护 (18)5.4 母联（分段）充电保护 (18)5.5 母联（分段）过流保护（可选） (20)5.6 TA断线闭锁及告警 (20)5.7 运行方式识别 (20)5.8 通信功能 (21)5.9 自检功能 (21)6定值及整定说明 (21)6.1 CPU1 (21)6.1.1母线差动保护 (21)6.1.2复合电压闭锁 (24)6.1.3母联失灵保护 (24)6.1.4母联充电保护 (25)6.1.5母联过流保护 (25)6.1.6TA断线 (26)6.1.7运行方式识别 (27)6.2 CPU2 (27)6.2.1母线差动启动 (27)6.2.2母联充电保护 (29)6.2.3母联过流保护 (29)7订货须知 (30)31概述1.1应用范围WMH-800A系列微机母线保护装置是WMH-800系列微机母线保护装置的改进型产品，适用于66 kV及66 kV以下电压等级、各种主接线方式的母线，作为发电厂、变电站母线的成套保护装置，母线上连接元件数最大为32个（含母联）。
ABB工业信息控制系统800xA在主井提升机
ABB工业信息控制系统800xA在主井提升机引言矿井提升机是矿山企业的重要运输设备,其主要功能是由提升容器将需要运输的矿石、人员或设备运送到目的地,因此,在矿山生产过程中起着非常重要的作用。
通常矿井提升机控制系统由驱动部分和控制部分组成,其中驱动部分工作机制为:电动机机组拖动机械卷扬装置,变频器或其他类型的提升控制系统驱动电动机机组:控制部分的工作机制为:提升机各组成部分由集散控制系统（DCs）统一协调控制,在完成基本过程控制之外,还能将智能仪表、智能传动和马达控制乃至生产管理、安全系统全部集成统一在一个操作和工程环境中。
因此,矿井提升机要求配置具有高性能、高可靠性、高集成度的控制系统。
1ABB800xA系统及AC800M控制器介绍1.1ABB800xA系统简介800xA系统是ABB公司推出的工业信息控制系统,其架构的核心是面向对象（0bject0riented）技术。
由于采用了ABB独特的Aspect0bject概念,可以使企业级的信息访问、对象导航及访问变得规范、简单。
为了能够给企业的管理人员、技术人员提供一个统一的信息平台,800xA系统提供了一个基础平台（BasePlatform）,将过程控制部分和生产控制管理相对划分开来又有机地结合在一起。
如图1所示,中间部分就是基础平台,上方为生产控制管理部分,下方是过程控制部分,由基础平台为这两个部分提供标准接口,进行数据交换。
1.2ABBAC800M控制器及其编程组态工具介绍AC800M控制器为ABB最新推出的控制器系列,它包括从PM851到PM865等一系列处理器。
AC800M控制器本身具备一对冗余的TCP/IP 接口,可以使用MMs协议通过以太网和其他的控制设备以及800xA操作员站进行通信,还能通过2个串口采用Modbus协议、PointPoint 协议进行通信。
AC800M的编程组态工具为ControlBuilderM,简称CBM。
它支持标准的梯形图、功能块语言、文本描述语言以及汇编语言编写控制逻辑。
ABB 800xA系统画面新手教程---报警组态
ABB 800xA系统画面新手教程---报警组态此处主要介绍800xA系统的报警设置以及弹出框报警，后续再介绍语音报警以及外部报警。
1. 固定界面配置由于后续的弹出框报警我们肯定希望在任意画面只要触发报警都会弹出，因此我们需要把事件设置在固定界面上，不随画面切换而切换。
系统还是用之前介绍过的，我们先新建一个画面，如下：1.选择Test大标题2.新建一个Aspect----FixDisplay画面3.简单编辑画面，加上内容显示4.选择此选项5.点击Application Bar6.点击Add未更改之前，我们看到上面共有4块：Alarm Band,Alarm Line, SystemAlarm Band, Workplace Date, Width% 宽度百分比加起来是100，对于上图的1-4块内容，因此需要调大的话只能把其它调小。
1 2 347.找到我们新建的画面插入8.加入了Fix Display，并且调整宽度使所有加起来为1009.最终显示效果，可以看到分了5块，多了一个我们新建的画面到这里固定界面配置完成，我们后面在介绍如何添加报警弹出框，接下来先介绍报警配置。
2. 报警配置2.1 新建报警栏1.选择此处2.默认就有Alarm Band,Alarm List等，我们可以直接复制一个，下面是新建的方法3.右击新建New Aspect,找到Alarm Band4.右击新建New Aspect,找到Alarm and Event List5.最终有2个Alarm Band和Alarm List6.选择Alarm Band，右击选择Config View7.在Config View中点击Add8.关联Alarm List1下图这个是Alarm Band然后关联了Alarm List才可以显示。
9.同理，Alarm Band2关联Alarm List22.2 把报警栏添加到固定界面1.此处和第一节一样，找到Application Bar2.在Config View中点击Add3.添加另一个AlarmBand，并调整宽度4.可以看到界面变成两个Alarm Band了2.3 报警筛选在这之前需要先连接OPC Server.1. 选择此处2. 点击Service Provider Definition3. 选择节点 连接Alarm And Event接下来配置报警：1.在Alarm &Event中这些都是默认就有的2.此处就不在新建了，我们直接复制黏贴一个3.复制的上面的AlarmList Configuration4.回到之前的Alarm List界面5.Alarm List1关联此处6.同理Alarm List2关联此处到此，我们为Alarm Band连接了Alarm List1并且关联Common Alarm List Configuration;而Alarm Band2连接了Alarm List2并且关联New Alarm List Configuration，接下来实现不同报警分别显示在这两个Alarm List中。
ABB Industrial 800xA 系统 AC 800M 控制与I_O产品说明书
6
3BSE034989R0121
IndustrialIT 800xA 系统
以完善的维护功能，缩短停运时间
800xA 控制器和 I/O 采用了一整套完善的自我诊断功能，有助于降低维护成 本。 所有模块都配备了前面板 LED 显示器，显示故障和性能降低情况。 各模块可采用报警与事件消息的方式，向操作和维护人员进行错误报告，并 由系统通过电子邮件和 （或）短消息将错误报告转发到工厂的关键人员。有 关报告这种特色功能的说明，请参阅 《800xA 操作概述》一文。 800xA 控制和 I/O 可与 800xA 特有的 " 资产优化 " 功能全面集成，从而以电 子的方式将故障报告提交到相关的维护管理系统 （这些报告将作为工作单的 基础），这样就实现了维护过程的流线化。有关 800xA" 计算机化管理系统 （CMMS）" 集成功能的进一步说明，请参阅 《800xA 资产优化概述》一文。 各模块可带电更换，并通过键控确保更换过程中模块类型的正确无误。
3BSE034989R0121
5
AC 800M 控制与 I/O
通过集成，实现即插即产的连通性
800xA 控制器和 I/O，将传统上孤立的工厂设备、系统无缝地集成到 800xA 系统环境，从而将自动化系统延伸到工厂的所有领域。这样就得到了工厂更 为简单的软件表达，既可以有简单的分断式开关和阀门，还可以有智能化现 场设备、专用控制子系统、变速动力装置、智能化 INSUM 开关柜以及流行的 PC 监控系统。
- 以公有环境，同时监控工厂自动化和安 全设施： 高完整性控制器可在同一个 控制器中结合安全回路和控制程序， 从而促进过程设备的充分运用。
- 以容错性，最大限度提高工厂可用 性：健壮的设计、分布式的功能以及 高度灵活的冗余选项，为生产力、成 品率和资产回报提供了切实的保障。
ABB AC800M系统使用和维护重点
权限报警
辅域的DNS无法启动
这个问题的最终解决，是将整个系统 重新恢复了，如果DNS出了问题，则删除 的节点无法加入域，无法加入系统，这是 比较棘手的一个问题。 如果3台AS有一台损坏，一定要及时 恢复，如果再坏一台，只有一台AS，长时 间运行可能会变成单节点系统，这样无法 添加其它节点，某公司就出现过，按步骤 处理无法完成，幸好该公司有全套的硬盘 备份，经过更换硬盘才解决该问题。
ABB AC800M系统使用和维护重点
ANHUI CONCH INFORMATION TECHNOLOGY ENGINEERING CO.,LTD.
唯进步，不止步，为客户提供全方位的服务
安徽海螺信息技术工程有限责任公司
ABB AC800M系统即Industrial IT 800xA系统(一般 也称M系统) ，该系统是面向工厂全局自动化的新一代 开放式控制系统,该系统基于设备属性概念,支持面向对 象的编程,支持现场总线技术,系统采用全局数据库技术, 实现全局一体化编程；系统通信为标准以太网,系统结 构具有较强伸缩能力。目前有 3.1、4.1、5.1等版本。 如中国厂（3.1）、宣城海螺（4.1）、芜湖海螺 （3.1、5.1）等。
典型问题分析 7、更改语言环境导致CBM应用丢失、画面乱 码 M系统服务器设置的都是全英文环境， 工程师站及操作站设置的是中文环境，平时 服务器操作较少，也很少重装，一般就是重 启，操作站不编辑画面和程序，主要是工程 师站，特别是重装或ghost恢复时，一定要 记住前面语言环境如何设置的，要保持一致。
课件 制作
43
典型问题分析 8、用VB编辑画面时，复制马达块对象，修改对 象路径名称导致该类马达块都丢失。 3.1、4.1版本用VB进行画面编辑, 为了 方便，在增加一个设备时，经常复制一个马达 对象进行修改马达块对象路径，可程序中有各 类马达块，如高级，简单等，如果我们在程序 中选择的是高级马达块，而在画面编辑时复制 了一个简单马达块对象进行修改，如果编译， 则会导致该画面上的所有简单马达块丢失，这 是非常危险的，因此在做画面时，一定按照标 准步骤进行。
800xA-Training-AC800M常用功能块一
AC800M系统常用功能块简要说明（一）第一章主要列出了常用功能块的简要说明，以后同学们可以根据使用手册仿真测试，熟悉每个管脚的作用。
功能块的左侧都是连接输入变量也就是常说的读变量，右侧都是连接输出变量也就是常说的写变量系统功能块：将一些常用的逻辑控制，数据转换，电机控制，阀门控制方案集成为控制块，方便用户直接调用，给用户提供一个功能性的模板，用户可以根据自身需求在此基础上进行二次开发。
自定义功能块：编程人员根据实际需求结合基本块，自己发出需要的功能块，如果该功能块需要操作面板的话，用户也可以自己定义上位机操作面板。
ABB编程方式Diagram，controlModule,Program是基于功能块上使用，将功能块图表化或者语言化脸实现控制。
我们在使用过程中可以结合实际使用不同的编程语言，可以减少工作量，简化工作任务。
本文是一个系列文章主要分为三个章节，后续章节会在百度文库中陆续上线，可以关注本人百度文库，方便后续学习，这里特别说明由于ABB-DCS系统中文资料较少，且有些翻译不是特别准确，这里建议学习的同学们可以学着看看英文手册，本说明中也含有部分英文或者截图请同学们耐心查看。
模件错误代码查询1.IO模块硬件通道状态通道输入变量后缀加“.status”In.Status=16#C为单元错误，In.Status=16#10为通道错误，In.Status=16#56为通道超量程（毫安值过高），In.Status=16#55为通道低量程（毫安值过低）上面列出了常出现的几种通道状态，其它的状态值代表含义可以参考说明手册。
2.硬件单元状态下面列出了硬件单元如控制器、冗余通信模块等运行状态，错误代码，具体错误信息可以参考说明手册。
ABBAC800M中基本库1.And（与）基本功能块“与”一般是BOOL量操作，真值表如下图，无操作面板2.Or（或）基本功能块“或”一般是BOOL量操作，真值表如下图，无操作面板3.Not(非)基本功能块“非”一般是BOOL量操作，功能块前后的值时相反的状态，无操作面板4.ABS（普通绝对值函数）普通的绝对值函数5.AddSUFFix当要在SIL应用程序中添加两个字符串变量时，可以使用addsuffix函数。
800xA 系统FF使用指南
Contents1.LD800HSE网关地址设置 (3)2.配置FF OPC Server (3)3.FF网络组态 (5)3.1建立FF环境，添加FF设备 (5)3.2创建FF网络 (6)3.3配置FF网络 (7)3.4插入H1连接 (9)3.5插入OPC server (13)4.插入仪表设备 (15)4.1插入设备到FF库中 (15)4.2插入设备到实际应用中 (20)4.3分配地址 (20)5.配置FF功能块和变量 (21)5.1配置FF功能块 (21)5.2配置变量 (23)6.配置CI860 (25)6.1在Fieldbus Builder 中插入CI860 (25)6.2在CBM中插入CI860模件 (26)6.3连接CI860和HSE Subnet (26)6.4在CI860中连接控制器变量 (26)7.在线下装、调试 (27)7.1查看在线的FF设备 (27)7.2Assign device (28)7.3下装设备 (29)1. LD800HSE网关地址设置LD 800HSE的具体设置可以参考手册《3BDD011677-510_A_en_Device_Management_FOUNDATION_Fieldbus_Linking_Device_LD_800 HSE_3.5.0》。
这里主要描述如何快速的配置LD 800HSE1. 在电脑中设置网卡IP地址：192.168.1.x。
子网掩码255.255.255.02. 将一个LD800HSE上电，使用ping命令检查能否ping到192.168.1.203. 能够ping到192.168.1.20地址后。
打开IE浏览器。
输入默认的地址192.168.1.20，打开一下网页地址。
选择Configuration输入对应的IP地址。
并点击按钮Submit and Reboot4. 打开IE浏览器，将在第3步中设置好的IP地址输入到地址栏中。
XAP800操作
一. 连接打开安装有多媒体控制软件的计算机，并确认XAP主机和计算机之间的RS232控制线连接正确；二．进入系统运行控制软件G-Ware出现以下画面：第一种方式：在file菜单选择new site新建站点，出现站点属性，在site Name（站点名称）、Author(创建者名字)、Company(公司)、Location（位置）、Room （房间）以及Description(描述) 文本框中输入相关信息点击“Comm”按钮，选择COM端口、波特率、流量控制等参数。
ClearOne推荐将流控设置为“Hardware”（硬件）。
XAP/PSR不支持软件流控，但使用Modem时要选择软件流控。
确定之后，点击connect菜单下connect，系统开始连接设备xap800。
第二种方式：调出以前保存好的配置，在file 菜单选择open site打开以前保存的*.psr 文件，再点击connect菜单下connect，系统开始连接设备xap800注意：在连接站点时，可以选择“Sync to unit(s)”或“Sync to Document”。
若选择“Sync to unit(s)”，G-Ware软件将用设备当前的设置覆盖站点文件。
若选择“Sync to Document”，G-Ware软件会将保存在站点文件中的设置覆盖设备当前的设置。
三．设备级联1．建立设备互连将扩展总线终结器插入系统中第一台设备的扩展总线输入接口。
将RJ-45线缆（或五类双绞线缆）连接到系统第一台设备的扩展总线输出接口EXPANSION BUS out和第二台设备的扩展总线输入接口EXPANSION BUS in。
依此类推，最后将扩展总线终结器连到系统中最后一台设备的扩展总线输出接口上，完成设备互连。
如果扩展总线连接不正确，相应设备前面板上的LED指示灯会闪烁，检查扩展总线，然后重新连接。
2．设备ID号一旦用扩展总线建立了设备互连系统之后（不只一台XAP 800），就需要为系统中的所有XAP 800分配唯一的标识——设备ID号。
ABB_ 800xA组态一个报警和事件的模版
16.点击Apply；
设置过滤器为只显示过程报警。
17.点击Filter项；
18.在categories树下，取消勾选Condition Events并展开它，然后选择Process Alarms；
1பைடு நூலகம்.点击Apply
在Color项，改变选项为“Use Single Color”和“Alternate Color”
7.在其aspect列表中选择Name aspect
8.
在name的文本输入框，输入:Sxx Alarm List并点击apply.
7.2.2.2
组态显示和行为
选择Alarm and Event List Configuration aspect.先通过优先级后通过时间来排序报警列表。
9.点击Alarm and Event Configuration aspect.
1.切换到Library Structure；
2.在Alarm & Event下找到Alarm & Event List Configurations
3.创建一个类型为Alarm & Event List Configurations的新对象，命名为Sxx_Configurations
拷贝位于Common Alarm & Event Configurations组中的Common Alarm List Configuration对象。
4.选择Common Alarm List Configuration对象并拷贝它
将其作为一个子对象粘贴到Sxx Configurations组下。
5.选择Sxx_Configurations对象并粘贴
800xA系统安装生成数据包步骤20151029
1.操作系统软件：Win7系统正版软件所有服务器和工作站都建立以下用户名（有administrator权限）用户名：800xAInstaller 密码：********这个密码必须是整个系统统一使用的密码.2.第三方软件Office 20133，更改选项：更改日期时间的设置将上图的勾去掉。
点击电脑属性选择高级设置：选择自定义。
增加程序选项：Internet选项更改：关闭防火墙：●关闭更新:●关闭电源选项：对于服务器有一项必须进行设置,就是复杂密码的禁止。
系统设置好后，首先要进行系统计划，从服务器开始安装。
二，800xA系统安装1，首先安装System Installer插入DVD1光盘，每台电脑必须首先安装这个System Installer点击安装即可。
安装完成以后能在桌面上看到那个图标. 2，启动system planner进行安装3，定义操作员站和工程师站的数量这里我们选择7个操作员站和1个工程师站。
每个工程师站同时也包含一个操作员站。
4，这里我们没有远程Clients。
5，连接一个AC 800M服务器，并购选冗余服务器。
6，选择默认。
7，选择默认。
8，选择标准的工程师工具。
9，选择冗余服务器，两个。
10，选择默认。
11，选择默认。
12，选择默认。
13，选择默认。
14，绑定Aspect Server15，绑定Aspect Server16，定义连接服务器选项：17，选择Workgroup。
18，默认。
19，默认，下一步。
20，选择下一步。
21，填写超级密码。
22，进入系统用户名和密码选择。
23，这里的User Name是计算机的用户名比如：OS1等，Full Name：是默认即可，但是Operator1--7，修改User 0Name：OS01--OS07，Full Name：Operator1----Operator7。
并设定权限。
24，更改节点名称。
25，查看Advanced。
26，点击红色的Advanced。
ABB-800XA 系统备份和维护
维护
日志文件的读取
文件位于: C:\ABB Industrial IT Data\Control IT Data\OPC Server for AC 800MC x.x\LogFiles\Session.log
x.x 是 control builder 的版本
维护
日志ቤተ መጻሕፍቲ ባይዱ件
控制器日志文件 查看不同文件的扩展名，当 1 个控制器日志下一次打开时， *.log_bak2 将被删除
Extended Automation System 800xA
第 10 章 备份和维护
备份和维护 备份和维护
n 备份 n 维护
备份方式
备份方式
•克隆和镜像 •Windows 备份 •Import & Export •800xA 系统Backup & Restore
Import/Export Import /Export 工具
Backup/Restore 组态 Backup Service
1 2
3
Backup/Restore 创建Backup Definitation
1 2
3 4
Backup/Restore Restore
备份和维护 备份和维护
n 备份 n 维护
维护
服务状态检查
维护
系统诊测的扩展面板
维护
日志文件的读取
CBM 部分的日志文件
项目下载部分的日志文件
维护
时钟同步
维护
时钟同步
维护
时钟同步
AC 800M的时钟同步参数
维护
时钟同步
组态 AfwTime Service
维护
时钟同步
组态 AfwTime 服务器和服务组
ABB_ 800xA_OPC通讯连接的设置
System 800xA Training Exercise 5.1 OPC通讯连接的设置5.1.1 练习描述设置控制器与800XA之间的连接通讯参数，以获取实时值和报警事件值。
介绍项目的“Name Uploader”功能。
5.1.2 练习步骤5.1.2.1 配置AC 800M/C OPC Server打开AC 800M/C OPC Server 设置窗口1.双击AC800M 5.0.0 OPC Server在桌面上的图标或则通过Programs > ABB IndustrialIT 800xA > Control and IO >OPC Server for AC800M 5.0 > OPC Server for AC800M 5.0打开在OPC Server的实时数据窗口和报警事件数据窗口里连接相应控制器，并确保连接成功。
1.找到控制器的IP地址。
2.或则通过菜单查看网络上可用控制器3.选中需要连接的控制器，拖放到连接窗口System 800xA Training4. 点击连接按钮，出现笑脸则连接成功，如果连接不成功则检查通讯网络。
选择OPC Server panel 里的 “Alarm and Event”连接项，再连接一遍。
配置OPC Server 每60分钟自动保存所有的 “coldretain” 变量值 1. 选择Tools | Save cold retain values…2. 选择设定60分钟自动保存一次，点击“Activate” 按钮并关闭窗口。
保存上面参数设置为文件，当系统重新启动后自动运行该文件设置。
1.保存该文件到文件夹。
2.如何建立系统重启后自动运行该文件。
System 800xA Training3.指定到刚才文件名“Open”, “Apply”, “Close”保存并关闭所有 OPC Server窗口。
5.1.2.2 在800XA监控层创建实时数据DA与OPC SERVER的通讯连接在控制Structure里找到“OPC Data Source Definition” 属性，连接OPC Data Access (OPCDA) 数据到OPC Server.1、在控制Structure的项目里找到OPC Data Source Definition aspect属性. 点击“New…” 按钮.System 800xA Training4.当“New Service Group” 对话窗口打开后, 点击添加“Add..” 按钮并选择一个或多个服务“providers” (连接服务器节点) 加入到该组. 在“New Service Group” 和“Add Service Provider” 的设置窗口里均点击”OK“。
