叠压供水设备
叠压、无负压供水设备的行业标准
叠压、无负压供水设备的行业标准
叠压我们指的是管网叠压,即水泵从城镇供水管网直接吸水的供水方式。
叠压、无负压供水设备的行业标准据不完全统计有以下几种:《管网叠压供水设备》CJ/T254.2007(中国建筑金属结构协会给水排水设备分会等23个单位)
《箱式无负压供水设备》CJ/T302.2008(北京威派格)
《稳压补偿式无负压供水设备》CJ/T303.2008(北京威派格)
《高位调蓄叠压供水设备》CJ/T XXX(北京威派格)
《无负压管网增压稳流给水设备》GB/T XXXXX(青岛三利集团) 《箱式叠压给水设备》GB/T 24603.2009(上海熊猫机械集团) 《罐式叠压给水设备》GB/T XXXXX.201X(上海熊猫机械集团) 《变频调速无负压供水设备》CJ/T XXX(北京威派格)
《无负压给水设备》CJ/T XXX(青岛三利集团)
这些标准关于供水设备的名称,以行业协会或设计科研单位为主编写的称为“叠压"的为多,以企业为主编写的称为“无负压的为多。
就其内容实际
上是相似的。
其中《管网叠压供水设备》CJ/T254.2007是最早出台的一本。
该标准于2005年3月建设部以建标函[2005181号文“关于印发((2005年建设部归口工业产品行业标准制订、修订计划的通知》"下达计划,于2007年6月1日发布,于2007年12月1日实施。
复合式分区叠压供水设备应用技术规程
复合式分区叠压供水设备应用技术规程复合式分区叠压供水设备应用技术规程1. 引言复合式分区叠压供水设备是一种重要的供水设备，通过将多个水泵组合形成的双台集中供水装置，能够提高供水系统的稳定性和可靠性。
本文将对复合式分区叠压供水设备的应用技术规程进行全面评估，并探讨其深度和广度。
2. 复合式分区叠压供水设备的原理2.1 分区叠压供水的概念分区叠压供水是指通过将供水区域划分为多个不同压力的分区，并在每个分区内设置相应的水泵，以达到不同压力的供水需求。
2.2 复合式供水设备的优势复合式分区叠压供水设备采用多个水泵组合而成，具有多台泵共同工作的优势，能够提高供水压力的稳定性和可靠性，同时减少单个泵的负荷，延长设备寿命。
3. 复合式分区叠压供水设备的应用技术规程3.1 设备选择和布置3.1.1 根据供水区域的需求和泵站的承载能力选择适当的水泵型号和数量。
3.1.2 在供水区域内按照供水需求和水压要求划分分区，并合理布置水泵。
3.2 控制策略3.2.1 采用合适的自动控制系统，实现水泵的启停、切换和调节。
3.2.2 根据供水需求和压力变化，调整水泵的工作状态，以保持供水的稳定性和可靠性。
3.3 运行维护3.3.1 定期检查和清洁水泵、阀门等设备，确保其正常运行。
3.3.2 监测供水系统的工作状态，及时处理故障和异常情况，防止事故发生。
4. 个人观点和理解复合式分区叠压供水设备是一种高效、稳定的供水装置，能够满足不同压力需求的供水系统。
其应用技术规程的制定和实施非常重要，可以确保设备的正常运行和供水的稳定性。
在设备选择和布置时，需要考虑供水区域的需求和水泵的承载能力，以达到最佳效果。
控制策略的使用也是关键，通过自动控制系统的运行，可以实现水泵的智能调控。
定期维护和运行监测也是不可忽视的，只有及时处理故障和异常情况，才能保证供水系统的正常工作。
总结与回顾在本文中，我们全面评估了复合式分区叠压供水设备的应用技术规程，探讨了其原理、优势和具体实施。

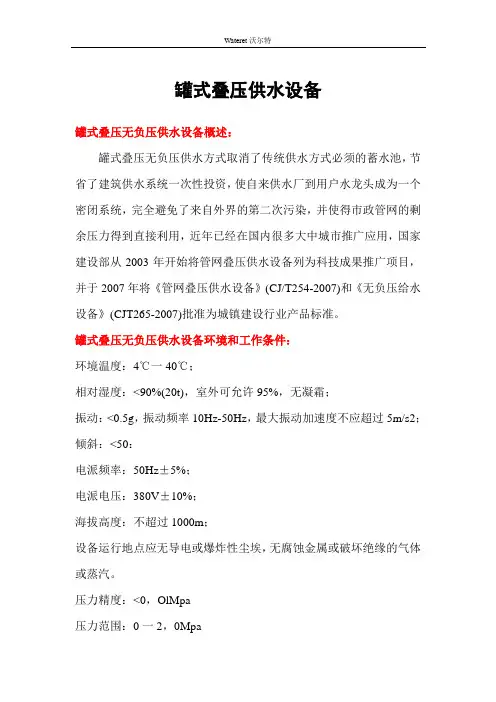

罐式叠压供水设备
罐式叠压供水设备罐式叠压无负压供水设备概述：罐式叠压无负压供水方式取消了传统供水方式必须的蓄水池，节省了建筑供水系统一次性投资，使自来供水厂到用户水龙头成为一个密闭系统，完全避免了来自外界的第二次污染，并使得市政管网的剩余压力得到直接利用，近年已经在国内很多大中城市推广应用，国家建设部从2003年开始将管网叠压供水设备列为科技成果推广项目，并于2007年将《管网叠压供水设备》(CJ/T254-2007)和《无负压给水设备》(CJT265-2007)批准为城镇建设行业产品标准。
罐式叠压无负压供水设备环境和工作条件：环境温度：4℃一40℃；相对湿度：<90%(20t)，室外可允许95%，无凝霜；振动：<0.5g，振动频率10Hz-50Hz，最大振动加速度不应超过5m/s2；倾斜：<50：电派频率：50Hz±5%；电派电压：380V±10%；海拔高度：不超过1000m；设备运行地点应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。
压力精度：<0，OlMpa压力范围：0一2，0Mpa流一范围：0一600m3/h罐式无负压叠压供水设备特点：1.具有超压、欠压、过载、短路、断相、低液位等功能。
2.调节精度高，一般可达到0.01MPa，系统压力始终维持在设定值不变。
3.操作简单方便，具有故障自动存储、故障显示。
压力可从键盘直接设定。
4.具有高效节能的优点，如与气压罐配套使用，效果更佳，节能率为20%～50%。
5.双泵定时切换功能。
一用一备控制。
6.结构紧凑，占地面积小，维护方便。
罐式叠压供水设备三大优势：1、给水方式普通的给水设备室采用修水池、设置水箱的给水方式二次加压给水，自来水全部放入水池或水箱中，再二次加压给水。
叠压补偿式内江箱式变频供水设备可以叠压市政管网的压力进行加压供水。
不需要再另外进行水箱供水。
2、节水普通给水设施像水池、水箱都会有渗、跑、冒、滴、漏等现象，大量的水白白流失，一年下来，流出的都是白花花的银子。
管网叠压供水设备两种供水方式
一、管网叠压供水设备概述设备是集微电子技术、自动控制技术及多项现代建筑为一体的新技术，是在绿色环保、节能的时代潮流中出现的一颗新星，此产品已被列入国家十一五规划推广项目，经过了几年的实践，该产品正朝着集约化、系统化、标准化方向发展。
1、主要功能全，保险系数高2、节资二、管网叠压供水设备产品特点：因其长期处于系统保压状态，无流量的变化，可以应付一般的管内的泄漏，并增加一台小流量的副泵，平时就无需启动主泵，节省能源。
主机采用进口变频调速器，自身具有欠压、过压、过流、过载、短路、过热、失速防止等保护主要功能，无故障运用达10万小时以上。
设备配电控制部分，采用智能化控制原理，操作方便实用，设备工作状况一目了然，便于非专业人员很快熟练掌握。
1. 赞助少、无水池、不用消毒。
2. 体积小、占地少、设备安装方便。
3. 全自动控制运行，无人值守设计。
4. 超强保护，故障自动显示，报警。
5. 旁通设计，自动切换，停电不停水。
6. 水压稳定，不会造成市政管网压力波动。
7. 高寿命。
运行效率高，可提高水泵的寿命3倍以上。
8. 模拟屏人机对话，可随时查询、设定、调整运行参数。
9. 全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。
10. 高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。
三、管网叠压供水设备用于二次供水摘要：濮阳管网叠压供水设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对自来水管网产生吸力。
关键字：濮阳管网叠压供水设备，濮阳无负压无吸程管网增压稳流给水成套设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对四、管网叠压供水设备应用及保障无论哪家医院在生产运行中都是绝对离不开生活用水的。
水，在医院的运营中不仅仅是病人及工作人员的日常生活所需他还负担着很多医疗设备所需。
其中它包括：消防系统、喷淋系统、供热系统及医疗系统等。
叠压(无负压)供水设备学习文件
传统供水设备在应对用水量波动时的表现可能不如叠压(无负压)供 水设备稳定。
智能化程度
叠压(无负压)供水设备的智能化程度较高，能够实现远程监控和操 作，而传统供水设备通常不具备这些功能。
05
叠压(无负压)供水设备发 展趋势与展望
05
叠压(无负压)供水设备发 展趋势与展望
技术创新与改进方向
新型材料应用
采用新型材料，如高分子复合材料，提高设备耐 久性和可靠性。
市场前景与推广应用
市场需求增长
01
随着城市化进程加速和高层建筑增多，叠压供水设备市场需求
将持续增长。
应用领域拓展
02
除了住宅小区，叠压供水设备还可应用于商业、工业等领域。
政策支持推动
03
政府对节能减排和环保的重视，将推动叠压供水设备的推广和
智能化管理 设备配备智能控制系统，能实现 远程监控和操作，提高供水管理 的便捷性和效率。
稳定供水 由于设备能实时监测管网压力并 作出调整，因此能有效保证供水 压力的稳定性，避免水压波动对 用水设备造成损害。
节省空间 叠压(无负压)供水设备结构紧凑， 占地面积小，可以减少建筑物的 空间需求。
局限性分析
应用场景
适用范围
叠压(无负压)供水设备适用于各种类型的用水场所，如住宅小区、公共建筑、 工业园区等。
优势场景
在市政管网压力稳定、用水量变化较大的场所，叠压(无负压)供水设备能够发挥 更大的优势，如大型住宅小区、用水量波动较大的工业企业等。
02
叠压(无负压)供水设备组 成
02
叠压(无负压)供水设备组 成
03
叠压(无负压)供水设备操 作与维护
03
叠压(无负压)供水设备操 作与维护
叠压供水设备
叠压供水设备叠压供水设备的概述叠压供水设备由气压罐、水泵及电控系统三部分组成，其突出优点是，不需建造水塔，投资小、占地少，布置灵活，建成投产快。
采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水。
叠压供水设备用途1.适用于各种类型的自来水厂,二次加压泵站,补压泵站和由深井泵直接向管网供水的供水设备.2.生活小区和高层建筑的生活用水.3.旧有给排水加压系统的改造,可取消水塔,高位水箱和气压罐.4.工业上需要恒压供水系统,油田恒压输油系统6,控制原理正弦波PWM或空间矢量SVPWM7,运行方式单泵或多泵自动切换8,控制方式可编程和PID控制9,过载能力150% 60秒10,保护功能软启动,对过压,缺相,变相,欠压,断路,瞬间停电,短路等均有自诊显示和保护功能。
叠压供水设备特点1.叠压供水设备投资省无需修建水池或水箱,也不需设置大型气压罐,节省了一大笔投资,而且由于能充分利用自来水管网依次供水压力加压泵选型可以减少,设备投资减少。
2.卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。
污染物不会进入系统,水体不与空气直接接触,过滤部件采用食品级不绣钢制作,无二次污染机会,环保卫生。
3叠压供水设备原理节能效果显著设备直接与自来水管串接,在自来水厂一次供水管网压力的基础,上叠加所需的压力,差多少,补多少,能充分利用管网的余压,用水低峰期,设备甚至不需要运行,节能效果显著,与传统给水设备比,节能达30%-90%4.叠压供水设备节约水资源不用定期清洗,不浪费水资源和人力资源。
节约维护费用。
5.叠压供水设备占地面积小,不需要建造蓄水池或水箱不需要配置大型气压罐,大大节约了系统占地面积,可以利用节约的土地提高地产利用率,符合国家节约土地的要求。
叠压供水设备技术指标1,叠压供水设备供水流量0—1500 M3/H 扬程2,控制电机功率0.75---1500KW3,供水户数10—10000户4,压力控制范围0.15—1.6MPa5,平均节电率30—60%。
复合式分区叠压供水设备应用技术规程
复合式分区叠压供水设备应用技术规程一、引言复合式分区叠压供水设备是指采用多台水泵组成的水泵房，通过互为备用及同步运行的方式实现设备的优化配置和自动切换，以确保供水系统的稳定、可靠运行并提高供水能力。
在城市供水系统中，复合式分区叠压供水设备的应用已经成为提高供水系统运行稳定性和供水能力的不可或缺的重要技术手段。
本文将围绕复合式分区叠压供水设备的应用技术规程展开全面的探讨。
二、复合式分区叠压供水设备的原理及特点1. 原理复合式分区叠压供水设备主要由主泵房、备用泵房和控制系统组成。
在正常情况下，主泵房的水泵同时运行，为供水系统提供稳定的供水。
当主泵房发生故障或维修时，备用泵房的水泵会自动切换并启动，确保供水系统不会中断。
通过多台水泵的配置和自动切换，复合式分区叠压供水设备可以提高供水系统的稳定性和可靠性。
2. 特点复合式分区叠压供水设备具有供水能力大、运行稳定、调节性强、无需专人值守等特点。
其中，供水能力大是指通过配置多台水泵，使得供水系统可以应对大流量和高扬程的供水需求；运行稳定则是指通过自动切换和备用泵房的设计，可以确保供水系统在发生故障或维修时不会中断供水；调节性强是指可以根据不同的供水需求对水泵进行自动启停和调节工作状态；无需专人值守表示设备可以通过远程监控和自动化控制系统进行远程操作和监控，减少了对人员的依赖和运行成本。
三、复合式分区叠压供水设备的应用技术规程1. 设备选型在选择复合式分区叠压供水设备时，需根据供水系统的实际需求和特点进行合理的选型。
选型时要考虑水泵的品牌、性能、数量以及备用泵房的布置等因素，并确保设备的可靠性和稳定性。
2. 安装调试安装调试是确保复合式分区叠压供水设备正常运行的重要环节。
在安装过程中，需严格按照设备的安装要求和技术规范进行操作，确保设备的性能和安全。
3. 运行维护供水设备的运行维护对于供水系统的稳定性和可靠性至关重要。
运行维护包括设备的日常检查、定期维护和故障处理等工作，以确保设备的良好运行状态。
无负压供水设备与叠压供水设备的区别
无负压供水设备与叠压供水设备的区别目前市场上主要有两种产品，一种是无负压供水产品，另一种是叠压供水产品，国家分别颁布了不同的标准，一种是《CJ/T265-2007F无负压给水设备国家行业标准》、一种是《GJBT-958管网叠压供水设备选用与安装》两种产品在技术上是有着本质的区别，所应用的范围也是不一样。
从外型上看两种设备基本一样，但供水设备的功能是有本质的区别，能不能消除负压是这两种标准的本质上的区别。
一、外观结构方面，无负压供水设备主要有，真空抑制器，稳流补偿器，水泵，控制柜四大部分组成，叠压供水设备主要有，真空抑制装置（负压消除器），稳流罐，气压罐，水泵，控制柜五部分组成。
二、技术方面，1.奥凯无负压供水通过真空抑制器，稳流补偿器，控制系统三方联合运行将水泵工作时产生的负压消除在稳流补偿器这台机器之内，进而保证设备不对管网压力（进水口压力）产生任何的影响，比如进水口的压力是3公斤，博立德设备能够保证设备在运行的时候进水压力始终是3公斤，不对进水压力产生任何影响。
2.叠压供水设备则是靠停泵来消除负压，叠压设备没有真正的消除负压，比如进水压力是3公斤，叠压设备运行的时候，进水压力就下降，当下降到一定程度的时候（比如2公斤）就停泵，当自来水压力恢复到3公斤的的时候，设备又开始启动，其工作方式是水泵启动-进水压力下降-水泵停止-进水压力恢复-水泵再次启动，突出特点是水泵频繁启动。
本质上叠压设备不是靠无负压技术消除负压，而是靠停泵暂时消除负压。
叠压工作时产生的负压，导致进水压力下降会产生以下危害1.在于用水高峰期压力不稳定造成争水或抢水现象，比较明显的是直供区没有水而反而高区有水的怪现象，更为严重的是容易造成倒灌现象，影响整个市政管网及小区多层业主的用水安全，2.如有负压或使供水管网压力下降，出现明显的气水混合现象；气水混合现象会使业主在家中不使用水时，水表也会转动的情况，洗澡时冷热水不均匀，忽冷忽热。
叠压供水设备分类与选用探析
叠压供水设备分类与选用探析叠压供水设备是最近几年逐步得到推广和应用的新型供水设备。
在高层建筑供水和自来水公司二次加压供水中得到了广泛应用。
通过其特点及应用范围与传统的低位水池（水箱）供水方式进行比较，叠压供水设备具有具有全封闭、无污染、不对周围用户产生影响、节能、占地少、安装快捷、运行可靠、维护方便等优点，值得大力推广。
叠压供水设备按贮存水形式分为四种类别，分别为罐式叠压供水设备、管中泵式叠压供水设备、箱式叠压供水设备、高位调蓄式叠压供水设备。
本文重点介绍这种设备的工作原理、系统构成及其特点，为供城镇供水设计单位和供水企业选用提供参考。
一.罐式叠压供水设备1、工作原理当供水管网压力及供水量满足叠压供水设计要求且供水管网进水压力大于用户最不利用水点所需压力时，叠压供水设备不运行，由供水管网通过机组直接向用户供水。
当出水点压力传感器检测到用水管网供水压力低于用户最不利用水点所需压力时，变频控制柜控制一台变频泵启动，并随用户最不利用水点所需压力的变化调整变频泵的频率，以维持变频泵出口压力满足设计供水压力值。
当变频泵的频率达到最高频率且延时运转 2 秒（可调）后，变频泵出口压力仍小于设计供水压力值时，变频泵自动切换至工频运行方式，另一台变频泵开始变频运行。
当变频泵以最低频率运转一段时间，变频泵出口压力值仍能达到设计供水压力上限值时，变频泵自动停止运行。
整套变频泵组自动轮换变频运行且互为备用，当任一台变频泵发生故障时备用泵自动投入运行。
稳流罐可在进水量不足对用户管网补水，同时在小流量工况下向用户供水，部分公司产品的稳流罐还具有稳定水泵进口压力的作用。
2、系统组成及特点主要由稳流罐、变频调速泵组、变频控制柜、管道阀门及仪表组成，是叠压供水设备的基本形式。
特点是设备全密封运行，不与空气接触，杜绝二次污染，保证用水的良好水质，占地面积较小。
3、选用场合适用于供水流量充足，但压力不能满足用户水压要求的场所；对生活用水卫生要求较高的场所。
管网叠压供水设备选用与安装
管网叠压供水设备选用与安装1. 管网叠压供水设备的意义及作用管网叠压供水设备是在供水系统中使用的一种设备，其作用是通过增加供水系统的水压，将水源从较低的地方提升到较高的地方，实现水的输送和供应。
在供水系统中，尤其是在高层建筑、远离水源的地区或水位低的地区，使用管网叠压供水设备可以有效解决水压不足的问题，确保供水的正常运行。
2. 管网叠压供水设备的选用原则在选用管网叠压供水设备时，需要考虑以下几个方面的原则：2.1. 设备的流量和扬程匹配首先要根据具体的供水需求确定所需的流量和扬程。
流量与所需供水的户数、面积等有关，扬程与所需输送的高度差、管道长度等有关。
根据这些参数，选用合适的设备型号，以保证设备能够满足实际需求。
2.2. 设备的稳定性和可靠性供水系统是一个长期运行的设备，因此设备的稳定性和可靠性是非常重要的。
选用设备时，要选择知名品牌、经过验证的产品，保证设备能够长期稳定运行，并且能够及时维修和更换零部件。
2.3. 设备的节能性和环保性能耗和环保问题是当今社会关注的焦点。
选用节能和环保的设备不仅可以减少运行成本，还可以减少对环境的污染。
因此，在选用管网叠压供水设备时，要尽量选择具有节能和环保特性的产品。
3. 管网叠压供水设备的安装步骤3.1. 设备的位置选择在安装管网叠压供水设备时，首先要选择合适的位置。
设备应放置在通风、干燥的地方，并且离水源和供水管道较近，以减少输送损失。
3.2. 设备的固定与连接将设备固定在合适的位置后，需要进行安全连接。
首先，连接进水管道和出水管道，并确保连接口紧固可靠，防止漏水。
其次，根据设备的具体要求，连接电源和控制线路，确保设备能够正常运行。
3.3. 设备的调试与监测安装完成后，需要对设备进行调试和监测。
调试的主要目的是确保设备能够按照预期工作，保证流量和扬程符合要求。
同时，需要监测设备的运行状态，包括水位、压力等参数，以及设备的运行声音、温度等指标，以及时发现并排除故障。
叠压(无负压)供水设备
叠压(无负压)供水设备原理叠压(无负压)供水设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水;当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到绝对压力小于0(或设定的管网保护压力)时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响;当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水;当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行;当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。
设备运行过程中充分利用自来水管网的剩余压力，始终既不对自来水管网造成不利影响又最大限度的满足用户需求，降低供水能耗，实现供水系统最优运行。
叠压(无负压)供水设备技术特点：1、设备全密封运行，不与空气接触，水接触过流部分均为食品级不锈钢材质，杜绝二次污染，保证饮用水的良好水质;2、国际先进的水利模型，独特加工制作工艺和外表面处理，提高系统使用效率和使用寿命;3、系统结构设计紧凑，安装与维护快捷方便，同时节省设备占地面积，节省大量土建投资;4、充分利用管网压力，叠加增压，节省电能，密闭管道运行，避免跑，冒，滴，渗，漏等水资源流失;5、通过自主研发的控制模块进行智能化控制，提高系统使用的稳定性，同时可以选配远程监控模块轻松通过新号传输第一时间掌握系统运行情况。
叠压(无负压)供水设备详细介绍：叠压(无负压)供水设备湖南所主营产品：换热设备(板式换热器管壳式换热器容积式换热器换热机组)、给水设备(消防给水设备变频供水设备气压给水设备等)、过滤设备(反冲排污过滤器全自动过滤器机械过滤器等)水箱( 囊式膨胀水箱不锈钢水箱镀锌钢板水箱焊接式水箱保温水箱 )水处理设备(水箱消毒器冷凝水回收器电子水处理器全自动软水器旁流水水处理器反冲除污器物化水处理器，过滤性射频水处理器，加药装置)，压力容器(分气缸分集水器稳压膨胀罐储气罐)。
管网叠压供水设备与无负压供水设备的区别
1.建筑二次加压供水方式的变化和发展随着我国经济建设的迅速发展，建设规模日益扩大，土地资源越来越显得珍贵。
高层建筑如雨后春笋般地崛起。
在城市的繁华地段，楼房高度远远超出了市政供水压力的范围，为满足用户的需求，必需对市政水源进行二次加压。
在城市边缘，由于市区的外延，原有管网的供水能力日显不足，在夏季用水高峰时间，原有多层建筑的顶层断水现象时有发生。
为了解决用户生活用水的需要，也必须对市政的水源进行二次加压。
所以二次加压供水已成为当今建筑给水设计中十分普遍的现象。
二次加压供水大致可分为两种型式：一种是由调节水池或水箱吸水升压供水，也称为间接加压;另一种是由城市供水管直接串连加压，也称为直接加压。
由于原来在采用串连加压的过程中出现了一些城市供水压力下降及水质污染问题，故在1994年国务院颁布了第158号文《城市供水条例》，其中第21条中规定：“禁止在城市公共供水管道上直接装泵抽水”。
从此凡二次加压供水都必须采用简接加压的方式，加压水泵必须由调节水箱或水池吸水提升。
但其供水方式随着时代的发展和技术的进步，从二十世纪五十年代开始逐步发展形成高位水箱供水、气压水罐供水、变频供水三种方式。
高位水箱供水、由水位计直接控制水泵起停，水泵的扬程只与高位水箱的高度有关，水泵不会产生富裕扬程，所以比较节能。
但由于水箱的高度受到建筑物自身高度的限制，顶层的供水压力偏低，有时不能满足用水设备的要求。
为减少顶层设备用房及解决顶层的供水压力不足，开始逐步推行气压水罐供水。
气压水罐供水采用电接点压力表通过继电器控制水泵起停，其系统供水压力可不受建筑物自身高度的限制，但是为了使气压水罐具有一定的调节容积，系统必须在变压状态下工作。
其最低压力与最高压力之间必须维持一定的比例，即保持一定的(绝压比)α值，因此其能耗较大。
随着变频技术的发展和普及，采用压力传感器、变频器、PLC控制器按设定的系统压力自动调节水泵转速，实现恒压供水，消除水泵的富裕扬程以节省能耗，变频供水的方式逐步得到推广。
叠压供水设备
叠压供水设备
一、叠压供水设备的概念
叠压供水设备由稳流补偿器、真空抑制器、压力传感器、增压泵组、智能控制柜等部分组成，能有效防止水质污染、能对水压、流量进行控制，能自动控制水泵变频或工频运行，是向用户供水的新一代二次增压供水设备。
叠压供水设备是原变频恒压供水设备的换代产品。
二、叠压供水设备的组成
叠压供水设备主要由四大系统组成：市政管网保护系统、压力检测及稳压系统、增压系统、智能控制系统。
三、叠压供水设备的技术参数
以上是江苏双益给排水有限公司的叠压供水设备的资料，具体可以咨
询双益技术人员，为您提供安全、可靠的供水设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
叠压供水设备产品特点
1、节省投资：节省投资50%左右，无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。
2、高效节能，运行成本低：可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统
供水设备相比可节能30%—90%。
停电也可维持市政管网水压供水。
3、智能化程度高，操作简单，节省人力：由全自动智能化控制器控制，自行根据用户的用水量和管
网的自来水压力进行调节，实行无人值守。
并且采用人机界面(文本、数字)显示，使客户更加直观的看到设备的运行状况。
4、环保卫生:全封闭运行，彻底消除水源二次污染。
5、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护
功能。
在异常情况下能进行信号报警、自检、故障判断等。
6、占地少安装方便：只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。
7、延长设备的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。
设备寿命可延长3倍以上。
我国采用的楼宇大致经历了四个阶段：
第一阶段是采用“储水池+水泵+高位水箱”的方法，市政来水进入储水池，然后由水泵加压后送至高位水箱，由高位水箱向用户供水，蓄水池起到高峰用水时调节作用;
第二阶段是采用“储水池+水泵+压力罐”的方法，市政来水进入储水池，然后由水泵加压后送至压力罐，由压力罐向用户供水，蓄水池起到高峰用水时调节作用;
第三阶段采用“储水池+恒压变频供水系统”的方法，设定了系统的供水压力后，在控制的作用下，
水泵的转速和投入运行的水泵数量随供水量的变化而改变，输出压力的恒定，一定程度上节省了电耗。
第四阶段管网叠压(无负压)供水时代，设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑的理性的供水方式。
工作原理
本设备采用微机变频技术、负压处理技术实现无负压供水，通过触摸屏显示运行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。
通过微机检测管网压力，用负压反馈来调节变频器的频率。
首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力，则降低变频器频率，反之升高变频器频率。
工控微机随时检测管网压力，计算速度很快，调节速度也是瞬时完成。
使管网压力始终保持在设定数值上。
定义
是一种新型的供水设备，由水泵机组控制设备、增压稳压设备三大部分组成。
供水能力由水泵机组决定，系统的协调运行由控制系统控制，增压稳压设备主要作用是贮能保压，应付少量供水以及正常的管道泄漏，同时也是实行自动控制不可缺少的一部分。
大量用水时，管网压力下降，水泵自动启动供水。
