封闭式母线安装技术要求
建筑电气封闭母线安装【图】
建筑电气封闭母线安装（一）、设备开箱清点检查1、设备开箱清点检查，由建设单位代表、监理单位代表、供货商及施工单位共同进行并作好记录。
2、根据母线排列图和装箱单，检查母线、进线箱、插接开关箱及附件，其规格、数量符合要求。
（二）、支架制作若供应商未提供配套支架或配套支架不适合现场安装时，根据设计和产品文件规定进行支架制作。
具体要求如下：1、根据施工现场的结构类型，支吊架采用角钢、槽钢制作，根据现场实际情况可采用“—”“L”“T”“︺”等形式。
2、支架采用切割机下料，加工尺寸最大误差为5mm。
用台钻、手电钻钻孔，严禁用气割开孔，孔径不得超过螺栓直径2mm。
3、吊杆螺纹用电动套丝机加工，不得有断丝。
4、支架及吊架制作完毕，除去焊渣，并刷防锈漆和面漆。
（三）、支架安装1、支架和吊架安装时必须拉线或吊线锤，以保证成排支架或吊架的横平竖直，并按规定间距设置支架和吊架。
2、母线的拐弯处以及与配电箱、柜连接处必须安装支架，直线段支架间距不大于2m，支架和吊架必须安装牢固。
3、母线水平敷设支架：可采用“︺”型吊架或“L”型支架，用膨胀螺栓固定在顶板上或墙板上。
4、膨胀螺栓固定支架不少于两条。
一个吊架采用两根吊杆，固定牢固，丝扣外露2～4扣，膨胀螺栓加平垫和弹簧垫，吊架采用双螺母夹紧。
5、支架及支架与埋件焊接处刷防腐漆应均匀，无漏刷，不污染建筑物。
（四）、母线安装本工程插接母线选用三相五线IP65型铜制母线(4+1),要求额定温升不超过70K.在竖井内明敷。
插接母线终端头应封闭,并在适当位置加膨胀节。
1、封闭母线水平安装：水平敷设距地高度不小于3.2m，安装时应先校平吊架高度，然后安放母线，再上好紧固件。
2、母线紧固螺栓统一由厂家配套供应，选用力矩板手紧固。
封闭母线水平安装为悬挂吊装。
吊杆直径与母线槽重量相适应。
封闭母线水平安装图如下：符号说明：1-吊杆2-封闭母线3-固定夹板4-热镀锌角钢5-Φ12镀锌螺栓支架采用圆钢吊杆，角钢横担，支架与楼板采用膨胀螺栓连接。

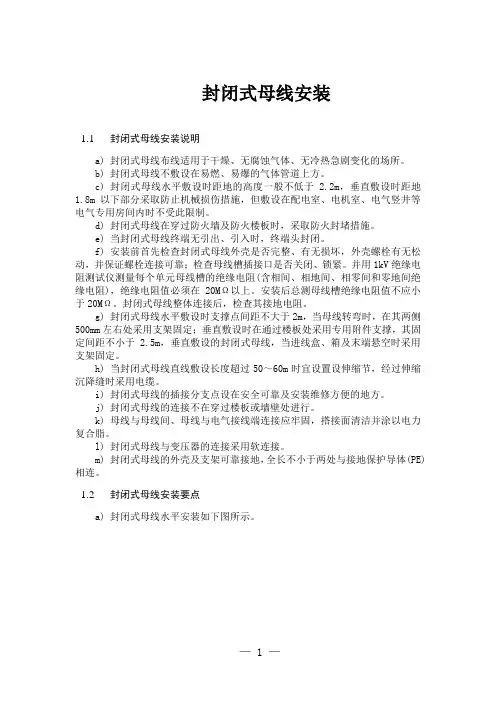

封闭式母线安装
封闭式母线安装1.1封闭式母线安装说明a) 封闭式母线布线适用于干燥、无腐蚀气体、无冷热急剧变化的场所。
b) 封闭式母线不敷设在易燃、易爆的气体管道上方。
c) 封闭式母线水平敷设时距地的高度一般不低于 2.2m，垂直敷设时距地1.8m以下部分采取防止机械损伤措施，但敷设在配电室、电机室、电气竖井等电气专用房间内时不受此限制。
d) 封闭式母线在穿过防火墙及防火楼板时，采取防火封堵措施。
e) 当封闭式母线终端无引出、引入时，终端头封闭。
f) 安装前首先检查封闭式母线外壳是否完整、有无损坏，外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口是否关闭、锁紧。
并用1kV绝缘电阻测试仪测量每个单元母线槽的绝缘电阻(含相间、相地间、相零间和零地间绝缘电阻)，绝缘电阻值必须在20MΩ以上。
安装后总测母线槽绝缘电阻值不应小于20MΩ。
封闭式母线整体连接后，检查其接地电阻。
g) 封闭式母线水平敷设时支撑点间距不大于2m，当母线转弯时，在其两侧500mm左右处采用支架固定；垂直敷设时在通过楼板处采用专用附件支撑，其固定间距不小于 2.5m，垂直敷设的封闭式母线，当进线盒、箱及末端悬空时采用支架固定。
h) 当封闭式母线直线敷设长度超过50～60m时宜设置设伸缩节，经过伸缩沉降缝时采用电缆。
i) 封闭式母线的插接分支点设在安全可靠及安装维修方便的地方。
j) 封闭式母线的连接不在穿过楼板或墙壁处进行。
k) 母线与母线间、母线与电气接线端连接应牢固，搭接面清洁并涂以电力复合脂。
l) 封闭式母线与变压器的连接采用软连接。
m) 封闭式母线的外壳及支架可靠接地，全长不小于两处与接地保护导体(PE)相连。
1.2封闭式母线安装要点a) 封闭式母线水平安装如下图所示。
b) 封闭式母线在建筑电气竖井内安装时，应参照下图的要求进行固定和游动支持安装。
c) 封闭母线垂直游动安装参照下图进行。
母线支件和游动支持螺栓、弹簧由母线厂家配套提供。
裸母线、封闭母线、插接式母线安装
最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
(2)母线拉紧装置按附下图制作组装。
4绝缘子安装．(1)绝缘子安装前要摇测绝缘，绝缘电阻值大于1MΩ为合格。
检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。
6～l0kV支柱绝缘子安装前应做耐压试验。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
(2）绝缘子上下要各垫一个石棉垫。
(3）绝缘子夹板、卡板的制作规格要与母线的规格相适应。
绝缘子夹板、卡板的安装要牢固。
5母线的加工。
(1)母线的调直与切断。
①母线调直采用母带调直器进行调直，手工调直时必须用木锤，下面垫道木进行作业，不得用铁锤。
②母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
矩形母线最小弯曲半径(R)值项目母线规格a×b（mm）最小弯曲半径R铝铜钢平弯50×50及以下＞50×50至120×10 2b2.5b2b2b2b2b立弯50×50及以下 1.5a a 0.5a2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
图母线弯曲示意图6母线的连接。
母线的连接可采用焊接或螺栓连接方式。
(1)母线的焊接。
①焊接的位置。
焊缝距离弯曲点或支持绝缘子边缘不得小于50mm，同一相如有多片母线，2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
封闭母线安装规范
封闭母线安装规范1、母线槽的装卸和储存母线槽不得用裸刚丝绳起吊和绑扎，母线槽不得任意堆放和在地面上拖拉，外壳上不得进行其他作业，应采用多点吊装及叉车平稳铲放且不得伤及母线槽。
母线槽应堆放于干燥、清洁、无腐蚀气体污染的仓库内，母线槽上下之间摞放之间夹放软包装隔垫，并妥善保管。
2、母线槽的安装走向每批母线槽发货时，都配有走向图并附带一套详细的走向清单，所有母线槽都具有相应的分线、分段编号，安装时按号依次对号。
3、母线槽安装前的检测检查母线槽外壳是否完整，有无损坏，检查母线槽外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口是否关闭、锁紧；用500V兆欧表测量绝缘电阻，其电阻值每节不小于10MΩ。
4、母线槽的连接母线槽支架必须安装牢固，母线槽应按分段序号、相序、编号、方向和安装标志正确放置，节与节连接时，相邻段母线槽应对准，连接后母线槽导体与外壳不应承受机械压力。
连接安装步骤：先检查母线槽一端的导体连接面及接头器有无磕碰损伤，确认无弊后将两节母线槽开始对接接头器母线，应将母线槽导体插入接头器内60mm，在确保到位后扭力扳手锁紧；对接式母线槽，应将需连接的两节母线导体的端头部分相互平行对准，再将铜连接片及绝缘隔板插入母排端头相间空档（每相母排左右各夹一块铜连接片，铜连接片间夹放一块绝缘隔板）。
确认无弊后，穿入绝缘螺栓，并注意铜连接片、隔板是否卡到位，收紧螺栓。
母线槽整体连接后，必须用万用表1Ω档检查接地电阻，阻值小于0.1Ω以确保接地要求。
5、母线槽水平安装母线槽水平安装时，距地高度不应低于2.2m，但敷设在电气专用间内（配电室、电机室、电气竖井、技术层等）除外；母线槽边距墙边不应小于0.1m，其上面距楼板、天花、梁底不应小于0.1m。
两条水平相邻安装母线槽：母线槽之间中心距不应小于0.35m，边间距不应小于0.1m，母线槽水平敷设时支撑点间距不应大于 2.5m（如车间大跨度高强母线槽敷设，间距可大于6m）。
封闭式插接母线安装技术要点及质量控制措施
封闭式插接母线安装技术要点及质量控制措施目前，随着我国社会经济的发展，同时，建筑业发生着很大的变化，现代化的建筑，高层建筑物越来越多，就需要现代化的电气供电设施，正是适应当前这种供电的要求封闭式插接母线应运而生的。
封闭式插接母线不但能承受较强的电动力，而且又具有較好的散热性能，其荷载能力能大大的提高，有替代高层建筑穿管导线和电缆的趋势。
标签：封闭式;插接母线;安装技术;质量控制引言：从20世纪80年代改革开放后城市经济得到了快速发展，各大中城市的高层、超高层建筑越来越多。
与传统的电力电缆、预分支电缆敷设方式相比，容量大、分支简便的供电主干线——封闭式插接母线槽逐步引入国内，并迅速发展成熟，在高层建筑、工矿企业和公共设施等供配电系统中广泛使用。
实际上，在封闭式插接母线槽的发展过程中，也曾遇到困境。
其中最主要的是价格高昂，令人生畏;另外散热、安装环境及安装技术性要求高都曾制约封闭式插接母线槽的发展。
随着现代工艺日渐成熟，不断改进，现在的封闭式插接母线槽价格已回归到让人接受的程度。
封闭式母线槽是由金属板为保护外壳，导电排、绝缘材料及有关附件组成的母线系统，它可制成每隔一段距离设有插接分线箱的插接型封闭式母线槽。
高层建筑中常采用插接型封闭式母线槽。
母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽两种。
鉴于南方天气潮湿，已极少采用空气式插接母线槽。
佛山市现在一般采用密集绝缘插接母线槽。
一、工程实例某工程位于某地区出口加工区西北角，南临b1路，北临经十东路，东临规划a3路，西临b4路。
a2-1#楼及北区车库建筑面积约125874.31平方米。
主要进行对低压封闭式插接母线槽及其各种附件（包含但不限于：伸缩节、膨胀节、弯头、始端铜排、法兰、电缆馈电箱、封头、弹簧支架、始端箱、横担、支吊架等）的生产、供货、运输、指导安装、调试、缺陷处理、配合验收及后期服务等。
本建筑的供电系统交流频率为50Hz，额定电压为500V，额定电流为2500A以下。
封闭母线、插接式母线安装施工工艺标准
封闭母线、插接式母线安装施工工艺标准1。
适用范围本工艺标准适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。
2.施工准备2。
1 设备及材料要求2。
1。
1 封闭、插接母线应有出厂合格证、“CCC"认证标志及认证复印件、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级、应符合设计要求。
2.1.2 各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品.2.1.3 其他材料：防腐油漆、面漆、电焊条等应有出厂合格证。
2。
2 主要机具2.2.1 主要机具：工作台、台虎钳、钢锯、锤子、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。
2.2。
2 测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
2。
3 作业条件2。
3。
1 施工图纸及产品技术文件齐全。
2.3.2 在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置。
2。
3.3 电气设备（变压器、开关柜等）已安装完毕，且检验合格.2。
3.4 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响母线的安装，方可安装母线。
2。
4 作业人员主要施工人员：电工、焊工必须持证上岗。
3。
施工工艺3.1 工艺流程3.2 操作工艺3。
2.1 设备点件检查3.2。
1.1 设备开箱点件检查,应由安装单位、建设单位或供货单位共同进行，并做好记录。
3.2.1.2 根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
3。
2.1.3 检查设备及附件,分段标志应清晰齐全、外观无损伤变形,母线绝缘电阻符合设计要求.3。
2.1.4 检查发现设备及附件不符合设计和质量要求时,必须进行妥善处理,经过设计认可后再进行安装。
3.2.2 支架制作和安装支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装：3。
封闭式母线安装技术要求
封闭式母线安装技术要求封闭式母线是一种高可靠性、高安全性的电力输配系统，广泛应用于工业、商业和住宅建筑中。
它具有安装简便、节省空间、强度高、耐腐蚀等优点。
然而，为了确保封闭式母线系统的正常运行，安装过程中应遵循一系列技术要求。
首先，封闭式母线安装需要根据不同的环境条件和用途选择合适的母线类型和规格。
母线必须能够承受系统设计负载，预留一定的冗余容量以应对临时负荷的增加。
同时，必须根据电流的大小选择合适的截面积和导电材料，以确保母线的传导性能和导电能力；母线的外壳材料也需要耐腐蚀、防火，并满足特定的防护等级要求。
其次，封闭式母线的安装需要进行合理的布线设计。
首先要保证母线线路的走线路径合理，尽量减少导线的弯曲和交叉，避免因空间受限而导致电流过载或散热不良。
其次，母线安装要保证与其他设备和建筑结构的安全间隔，避免电击和火灾等安全事故的发生。
同时，应注意母线与其他设备的连接方式和接地设计，保证连接可靠性和安全性。
另外，封闭式母线系统的安装还需要注重细节。
首先，必须做好准备工作，包括清理施工现场、检查设备和材料的质量与数量、保证安全措施的可行性等。
然后，进行质量管理和验收工作，包括检查母线的质量、焊接接头的质量、电气连接的可靠性等，并进行耐压试验和绝缘电阻测试，确保安装工作符合规范和要求。
最后，在安装过程中，需要配置专业的安装工具和设备，采取安全防护措施，确保施工人员的人身安全和工程质量。
封闭式母线的安装技术要求涉及多个方面，需要施工单位和技术人员具备一定的专业知识和经验。
除了以上提到的要求外，还需要关注新技术和装置的应用，以满足现代工业和建筑的需求；遵循相关的国家标准和规范，了解相关法律法规和安全规程；进行专业的培训和认证，提升技术水平和综合素质。
总之，封闭式母线安装技术要求是确保电力输配系统正常运行和人身安全的基础。
只有在严格遵循技术要求的前提下，才能保证母线系统的可靠性、安全性和稳定性，并满足不同工程的需求。
封闭母线安装施工方法与技术措施
封闭母线安装施工方法与技术措施封闭母线是一种用于电力传输和配电系统的重要设备，其安装施工方法和技术措施对于保证设备的可靠运行和工程质量具有重要的影响。
下面将从材料准备、安装工艺、施工要点和技术措施等方面介绍封闭母线的安装施工方法。
一、材料准备1.封闭母线，包括直线段和弯头，材质应符合设计要求，并经验收合格；2.封闭母线的绝缘套管和绝缘接头，材质应符合设计要求；3.固定支架和附件，包括悬挂件、固定件、导轨、折弯件等；4.安装所需的螺栓、螺母、垫片和电缆槽等。
二、安装工艺1.制定安装方案，确定母线布置和支撑结构的位置；2.预埋入地基或吊装架设，根据设计要求采用焊接或螺栓连接；3.安装直线段，根据设计图纸将直线段插入绝缘套管，并固定在支架上；4.安装弯头，通过弯管机进行弯管加工，然后将弯头与直线段连接，并固定在支架上；5.安装绝缘套管和绝缘接头，将绝缘套管套在直线段和弯头上，然后用绝缘接头进行连接，确保连续电气绝缘性；6.安装固定支架和附件，根据设计要求进行固定支架的安装，并根据需要安装附件。
三、施工要点1.执行施工图纸：按照设计图纸和技术要求进行安装施工，确保母线的准确布置和正确连接。
2.控制安装精度：严格控制母线的安装精度，尺寸偏差不得超过规定范围。
3.安装顺序：先安装直线段，在直线段固定好之后再安装弯头。
4.弯头制作：弯头的制作应符合工艺要求，确保尺寸和弯曲角度的准确性。
5.绝缘套管安装：绝缘套管的安装应细心，确保套管与直线段和弯头的连接紧密。
6.接地处理：母线应与接地系统进行可靠的连接，接地电阻应符合规定要求。
四、技术措施1.安全措施：施工过程中应严格遵守安全操作规程，佩戴防护用品，合理安排作业人员，确保施工人员的人身安全。
2.质量控制：在施工过程中，应定期进行检查和测试，确保施工质量符合设计要求。
3.建立施工日志：建立施工日志，记录施工过程中的关键环节和问题解决方案，及时发现和处理问题。
4.对接口和连接进行检查：在施工完成后，对母线连接和各接口进行检查，确保接头牢固可靠，没有松动现象。
裸母线、封闭母线、插接式母线安装
裸母线、封闭母线、插接式母线安装2020-06-191.1 一般规定1.1.1裸母线、封闭母线、插接式母线的型号、规格、电压等级等必须符合设计要求。
有产品合格证、材质证明及安装技术文件。
1.1.2 封闭母线、插接母线应符合下列规定：1查验合格证和随带安装技术文件；2外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。
1.1.3 裸母线、裸导线应符合下列规定：1查验合格证；2外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。
1.1.4 裸母线、封闭母线、插接式母线安装应按以下程序进行：1 变压器、高低压成套配电柜、穿墙套管及绝缘端子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；2 封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置；3 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线；4 封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对；5 母线支架和封闭、插接式母线的外壳接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。
1.1.5 封闭、插接母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。
1.2 施工准备1.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。
2 复核母线敷设路径是否通畅无阻碍。
3 母线施工前，应实测预留孔洞是否符合设计要求。
1.2.2 材料准备裸母线、封闭母线、插接式母线、金属紧固件及卡件、绝缘材料及瓷件、防腐涂料、油性涂料、焊条、焊粉等。
D701-1~3封闭式母线及桥架安装(2004年合订本)文档
D7011~3封闭式母线及桥架安装(2004年合订本)一、封闭式母线安装概述1. 封闭式母线安装前准备（1）检查母线外观，确保无破损、变形、锈蚀等现象。
（2）核对母线型号、规格是否符合设计要求。
（3）准备安装工具，如扳手、螺丝刀、套筒等。
（4）清理安装现场，确保母线安装环境整洁。
2. 封闭式母线安装步骤（1）根据设计图纸，确定母线安装位置。
（2）在安装位置处，固定好母线支架。
（3）将封闭式母线放置在支架上，调整母线水平度。
（4）使用螺丝将母线与支架固定，确保母线牢固。
（5）连接母线与设备，检查连接部位是否紧密。
（6）检查母线绝缘性能，确保安全可靠。
二、桥架安装概述1. 桥架安装前准备（1）检查桥架外观，确保无破损、变形等现象。
（2）核对桥架型号、规格是否符合设计要求。
（3）准备安装工具，如扳手、螺丝刀、电钻等。
（4）清理安装现场，确保桥架安装环境整洁。
2. 桥架安装步骤（1）根据设计图纸，确定桥架安装位置。
（2）在安装位置处，固定好桥架支架。
（3）将桥架放置在支架上，调整桥架水平度。
（4）使用螺丝将桥架与支架固定，确保桥架牢固。
（5）根据电缆敷设需求，安装桥架连接件。
（6）检查桥架安装质量，确保符合规范要求。
三、封闭式母线安装注意事项1. 安全第一在安装封闭式母线时，必须确保现场安全，佩戴好个人防护装备，如安全帽、绝缘手套、绝缘鞋等。
同时，要确保施工现场的电源已经切断，防止触电事故的发生。
2. 精细操作在连接母线的过程中，要轻拿轻放，避免对母线造成机械损伤。
对于母线的弯曲部分，应严格按照设计要求进行，避免过度弯曲导致母线损坏。
3. 绝缘处理母线安装完毕后，要检查各连接部位的绝缘性能，确保没有裸露的导体。
对于绝缘受损的部分，要及时进行修复，避免留下安全隐患。
四、桥架安装注意事项1. 考虑电缆敷设在安装桥架时，要充分考虑电缆的敷设需求，预留足够的电缆敷设空间，避免后期电缆敷设时出现拥挤现象。
2. 支撑间距桥架的支撑间距要符合规范要求，避免因支撑间距过大导致桥架变形，影响电缆的正常运行。
封闭式母线安装技术要求规程
封闭式母线安装技术要求规程封闭式母线安装技术要求规程1. 前言本规程是为了保证封闭式母线安装的质量，避免因为安装不规范引起的事故，制定的技术要求规程，适用于各种形式的封闭式母线安装。
2. 安装前准备2.1 断面尺寸的核实在进行封闭式母线安装前，应先核实母线的型号、交流电压、额定电流等参数，确认断面尺寸，然后根据断面尺寸确定使用的施工材料和器材。
2.2 母线的检查在进行封闭式母线安装前，应先对母线进行外观、尺寸的检查，并进行论证确认，包括突出部分、尺寸容差等，确保母线呈现出良好的可靠性和稳定性。
2.3 母线的放置在进行封闭式母线安装前，应先对母线的放置进行规划设计，并按照设计方案进行放置，以提高施工效率和质量。
3. 安装要求3.1 断面尺寸的匹配封闭式母线的断面尺寸必须匹配，以确保电流和电压的传递稳定可靠。
3.2 施工材料的选用在进行封闭式母线安装时，必须使用有国家检验检测合格标记并符合设计规范的施工材料，禁止使用质量不合格或不符合要求的材料。
3.3 铜排加热在封闭式母线施工过程中，必须根据断面尺寸进行铜排预加热处理，以提高母线的变形能力，以便在接头处形成良好的接触。
3.4 处理防腐在封闭式母线安装过程中，应对母线部分进行镀锡、镀锌、喷涂等处理，以延长母线的使用寿命和防腐性能。
3.5 连接点的处理在连接点处必须进行铜排张力的设计和选取，以确保母线连接获得良好的接触，同时，要根据断面尺寸进行电弧推力和电压跑路的考虑。
3.6 安装密封性的保证在进行封闭式母线安装过程中，必须做好防尘、防水、防漏等措施，以确保母线的安装具有良好的密封性和可靠性。
4. 安装质量控制4.1 安装资料备案在封闭式母线安装完毕后，必须填写安装资料并备案，以便日后的参考和查询。
4.2 安装过程的监控在封闭式母线安装过程中，必须进行严格的监控，采取多种检测手段，以确保母线的安全性和可靠性。
4.3 安装质量的检验在封闭式母线安装完毕后，必须进行严格的检验和测试工作，以确保母线安装的质量真正符合要求。
封闭式密集母线安装
封闭式密集母线安装
1、封闭母线安装前必须检查其外观，必须无损伤、变型，实测绝缘电阻不得低于20MΩ。
2、吊架、支架安装时应符合产品技术文件，拐弯处及母线连接处必须加支架。
支线段支架间距不应大于2m，在封闭插接母线与设备连接处应加装固定支架。
封闭插接母线外壳接地跨接板的连接应牢固防止松动，严禁焊接；封闭插接母线外壳两端应与保护地线连接。
3、封闭母线之间的接头要对接整齐严密，最大误差不得超过5mm；穿紧螺栓时，使用力矩扳手，使用前应确认力矩扳手力矩值是否符合要求，安装后检查各条母线安装是否达到设计和厂家的技术要求。
4、封闭母线安装示意图如下：
5、封闭母线直线段长度每50~60m处设装膨胀节。
铜牌镀锡其纯度为99.99%以上。
6、封闭母线在穿过墙及防火楼板时，在母线周围填充防火堵料。
7、封闭母线安装完毕暂时不能送电运行，则采用塑料薄膜将母线严密包缠以防母线受潮。
8、母线通电前，必须认真再次对母线进行严格的绝缘测试，绝缘电阻不得低于20MΩ，如果低于20MΩ，必须对母线进行干燥处理。
母线送电前必须对低压配电房及受电柜进行电气检查。
封闭式母线安装技术要求规程
封闭式母线安装技术要求规程概述封闭式母线作为一种新型、安全可靠的高压电力输电设备被广泛应用，其具有体积小、重量轻、损耗小、维护简便、安全可靠等特点，适用于送电、配电、变电等领域。
为了确保封闭式母线安装质量及其安全性，制定本规程。
适用范围本规程适用于各类封闭式母线的安装，包括但不限于电压等级在110kV及以上的封闭式母线。
设计要求1. 封闭式母线的安装布局设计时，应考虑到现场施工条件，保证施工、运行、维护等因素的便利性、安全性、经济性和美观性。
封闭式母线安装时，应满足以下几点要求：•布局合理，施工方便，设备运行安全、稳定；•设备与现场其他文件的拓扑关系清晰，便于操作和维护；•电气距离不得小于规定距离，并应满足现行的电气安全标准。
2. 封闭式母线的接地封闭式母线的接地应满足以下要求：•计算接地电阻值，接地电阻应按现行规定不超过指定值；•导体应有良好的接触面，保证接触阻抗小，且松动不应影响接地电阻性能；•应确保接地子系统的连接牢固可靠，不应有接触不良或断开现象。
3. 封闭式母线的安装绝缘为保证安全可靠，封闭式母线的安装应满足绝缘要求，确保工频电压和过电压不破坏绝缘。
•采用绝缘材料应符合现行标准；•绝缘面积和强度应根据设计要求计算，并且应考虑到极端气候造成的绝缘性能损失因素；•绝缘接头应按设计要求施工，接头处理应符合现行标准；•母线切开应正确对接，安装先进的绝缘器件，绝缘子间距、侧距及路距应符合设计要求。
施工要求1. 前期准备施工前，应做好以下几点准备：•牵引车、运输工具应准备好，运输工具应符合运输要求；•封闭式母线件数、型式、数量及相应附件应符合规定，并应进行组装测试；•施工现场应选好地势高而平坦、干净整洁，具备足够的通风、排水、消防等条件，施工人员应按规定佩戴装备；•施工前应组织召开专项技术讨论会。
2. 管理要求施工时，应做好以下管理要求：•安排施工人员进行与工作相适应的职业技能培训，提高专业技术和安全文明施工水平；•严格按照图纸和规格要求进行施工，必须做好防潮、防尘、防腐、防震等措施；•保持施工现场整洁，安装良好的防护措施，以防止关键设备和现场工作环境受到可能的损害；•对施工现场进行定期检查和清扫。
封闭插接母线施工工艺要求
பைடு நூலகம்
竖向插接母线及插接箱
水平插接母线及过墙洞封堵
（4）支架安装 ①封闭插接母线的拐弯处以及与箱（盘）连接处必须加支架，直段插接母线支 架的距离不应大于2m； ②埋设支架应用水泥沙浆注满、严实，不高出墙面，埋深不少于8mm ③膨胀螺栓固定支架不少于２处，一个支架应用２根吊杆固定牢固，丝扣外露 ２～４扣，膨胀螺栓应加平垫、弹簧垫，吊架应用双螺母夹紧； ④支架及支架预埋件焊接处刷防腐油漆，油漆应均匀，无漏刷，不污染建筑物。 （5）封闭母线的组装 ①封闭式插接母线应按设计盒产品技术规定组装，组装前逐段进行绝缘测试， 其绝缘电阻值不得小于0.5mΩ。 ②封闭式插接母线应直接用螺栓固定在支架上，螺栓加装平垫和弹簧垫固定牢 固。 ③吊架安装时，在封闭母线与设备连接处应加固定支架。 ④封闭式插接母线外壳连接应牢固，有防止松动措施，严禁焊接，封闭插接母 线外壳两断应与保护地线连接。 ⑤封闭插接母线外壳地线连接应紧密，无遗漏，母线绝缘电阻值大于0.5mΩ。 ⑥母线外壳的接地线建议使用25mm2的裸铜线压鼻子进行接地跨接。 ⑦封闭插接母线安装母线与外壳同心，允许偏差为±5mm。 ⑧封闭插接母线安装完毕后，应进行保护，以免损坏。
封闭插接母线施工工艺要求 （1）作业条件 ①封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。 ②施工图纸及产品技术文件齐全。 ③电气设备（变压器、开关柜等）安装完毕，且检验合格。 （2）工艺流程： 设备点件检查 → 支架制作及安装 → 封闭插接母线安装 → 试运行验收. （3）材料要求 ①封闭插接母线应有出厂合格证、技术文件，技术文件包括：额定电压、额定容量、 试验报告等技术数据。 ②使用的各种规格的型钢、附件、各种规格的螺栓、垫圈等应使用热镀锌件，所有材 料应符合设计要求。
配电线路敷设之封闭式母线布线及电缆布线一般规定
配电线路敷设之封闭式母线布线及电缆布线一般规定
一、配电线路敷设之封闭式母线布线
1、封闭式母线宜用于干燥和无腐蚀气体的屋内场所。
2、封闭式母线至地面的距离不宜小于2．2m；母线终端无引出线和引入线时，端头应封闭。
当封闭式母线安装在配电室、电机室、电气竖井等电气专用房间时，其至地面的最小距离可不受此限制。
二、电缆布线一般规定
1、选择电缆路径时，应按下列要求：
一）应使电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤；
二）便于维护；
三）避开场地规划中的施工用地或建设用地；
四）电缆路径较短。
2、对于露天敷设的电缆，尤其是有塑料或橡胶外护层的电缆，应避免日光长时间的直晒，必要时应加装遮阳罩或采用耐日照的电缆。
3、电缆在屋内、电缆沟、电缆隧道和竖井内明敷时，不应采用黄麻或其它易延燃的外保护层。
4、电缆不应在有易燃、易爆及可燃的气体管道或液体管道的隧道或沟道内敷设。
当受条件限制需要在这类隧道内敷设电缆时，必须采取防爆、防火的措施。
5、电缆不宜在有热管道的隧道或沟道内敷设电力电缆，当需要敷设时，应采取隔热措施。
6、支承电缆的构架，采用钢制材料时，应采取热镀锌等防腐措施；在有较严重腐蚀的环境中，应采取相适应的防腐措施。
7、电缆的长度，宜在进户处、接头、电缆头处或地沟及隧道中留有一定余量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
封闭式母线安装技术要求
封闭式母线安装技术要求
(1)施工顺序
母线槽检查→测量定位→支吊架制作安装→绝缘测试→母线槽拼接→相位校验
(2)主要施工方法及技术措施
A.母线槽的检查
应严格检查母线槽的质量，重点检查以下内容：
a.母线槽外壳应完整、无损坏。
母线槽和配电箱型号、规格符合设计要求。
附件配套正确、数量足。
b.母线接头的连接面平整，连接孔对称，离边缘距离一致。
c.母线之间的绝缘板不能缺损破裂。
d.应用500V兆欧表全数测量每节母线槽的相间、相与中性排、PE排、相与外壳之间的绝缘，不低于20MΩ。
施工现场应清洁，并尽量减少现场搁置时间。
做好防水、防潮工作。
B.母线槽测量定位
a.母线槽的走向，要按设计图和工程实际综合确定，原则是不与大口径管道、桥架有矛盾，尽量按直线最短路径敷设，至地面的距离不宜低于 2.5m。
与建筑物表面，其他电气线路和各种管道的最小净距按国家现行标准。
b.水平安装母线槽支吊架间距一般为2～3m，按母线槽每米重量决定。
母线槽转弯和配电箱连接处应增设支架。
C.支吊架制作安装
a.支吊架的型式按母线槽安装部位和重量决定。
一般用槽钢、角钢、全螺牙吊杆和扁钢制作，并做好防腐处理。
支吊架间距均匀，支吊架的水平度应满足母线槽水平度偏差的要求。
b.母线槽垂直安装，一般采用母线槽生产厂的定型弹簧支架。
D.母线槽拼接
a.吊装拼接时必须注意不损坏母线槽，吊装时应用尼龙绳，用钢丝绳必须套橡皮或塑料套管。
接头部位要包扎好，防止杂物、垃圾落入。
b.拼装顺序可按母线槽的排列图和母线槽编号。
拼装连接时，垫上配套的绝缘板，穿入绝缘套管及连接螺栓，加垫圈、弹簧垫圈，用手拧上螺母。
在紧固前调整水平度和垂直度，使水平度和垂直度不超差，全长误差不超过10mm。
用力矩扳手紧固，达到规定值，及时装上盖板和接地带（板）。
c.为防止偶然因素，使之绝缘降低，每拼装连接一节，要再次测量绝缘电阻，及时发现问题及时处理。
d.弹簧支架上的弹簧要处于能上下自由伸缩状态。
E.相位校验
母线槽拼接完成后必须要进行相位校核和电源系统相位一致。
感谢您的阅读！。
