氧化铪在半导体器件中的应用和发展
hfo2结构及其应用领域
hfo2结构及其应用领域标题：HfO2结构及其应用领域引言：HfO2 （氧化铪）是一种重要的功能性材料，具有广泛的应用领域。
本文将深入探讨HfO2结构的特点和其在多个应用领域中的重要性，旨在为读者提供对HfO2的全面理解。
第一部分：HfO2的结构和特点HfO2是一种无机化合物，具有均质的结构和稳定的化学性质。
它通常以多晶或单晶形式存在。
HfO2的晶体结构由重金属铪离子（Hf4+）和氧离子（O2-）组成。
其晶格结构经过精确的计算和实验验证，呈现出六方晶系或立方晶系。
这种结构的稳定性使HfO2在不同应用领域中具有优异的性能。
第二部分：HfO2在半导体行业中的应用HfO2由于其优异的绝缘特性、高介电常数和化学稳定性，被广泛应用于半导体行业中的电介质材料。
在制造高性能晶体管时，HfO2常用作栅极介电层材料，以提高晶体管的性能和可靠性。
此外，HfO2还用于随机存取存储器（RAM）中的电容器和触媒中的载体材料等领域。
第三部分：HfO2在光学领域中的应用HfO2在光学领域中也有广泛的应用。
其中一个重要的应用是作为光学涂层材料。
由于其高折射率和较低的光学损耗，HfO2可以用于制造高反射镜、抗反射涂层和光学滤波器等。
此外，HfO2还可以用于制备光学陶瓷和透明电介质薄膜等领域。
第四部分：HfO2在能源行业中的应用HfO2的高熔点和热稳定性使其成为一种理想的材料，适用于高温环境下的能源应用。
例如，HfO2可以用作固体氧化物燃料电池（SOFC）中的电解质材料，提供高效的离子传输和稳定的化学性能。
此外，在太阳能电池和热电转换器等能源转换器件中，HfO2也能发挥重要的作用。
总结：综上所述，HfO2作为一种重要的功能性材料，在半导体、光学和能源行业中有广泛的应用。
其均质的结构和稳定的化学性质使其成为各个领域中的理想选择。
鉴于HfO2在不同领域中的重要性，未来的研究应重点关注其改性和优化，以进一步推动其应用的发展。
观点和理解：个人观点：HfO2具有优异的特性，使其在多个应用领域中具有重要地位。
超宽禁带半导体氧化镓材料的产业进展及未来展望
超宽禁带半导体氧化镓材料的产业进展及未来展望1 前言从2020年开始，日本经济产业省（METI）大力支持“氧化镓（Ga2O3）”半导体材料发展，计划2025年前为私营企业和大学提供共约1亿美元财政资金，意图占领下一代功率半导体产业发展的制高点。
以Novel Crystal Technology和Flosfia为代表的初创企业，正在联合田村制作所、三菱电机、日本电装和富士电机等科技巨头，以及东京农工大学、京都大学和日本国家信息与通信研究院等科研机构，推动Ga2O3单晶及衬底材料以及下游功率器件的产业化，日本政产学研投各界已开始全面布局超宽禁带半导体——氧化镓材料。
与此同时，全球半导体产业中具有全面领先优势的美国，正在从前沿军事技术布局的角度大力发展Ga2O3材料及功率器件。
美国空军研究实验室、美国海军实验室和美国宇航局，积极寻求与美国高校和全球企业合作，开发耐更高电压、尺寸更小、更耐辐照的Ga2O3功率器件。
不仅日、美正在布局，德国莱布尼茨晶体生長研究所、法国圣戈班以及中国电子科技集团等全球企业/科研机构也加入了Ga2O3材料及器件研发的浪潮中，这种半导体材料可谓是吸引了世界的广泛关注。
为何氧化镓半导体能够吸引全球各界的目光？其在未来半导体产业中将会有什么样的前景？本文简述了半导体材料的发展历程、氧化镓半导体的特点及优势，以及氧化镓的制备技术、研发与产业化进展，最后对氧化镓半导体产业发展的未来进行了展望。
2 半导体材料发展历程自20世纪50年代开始，半导体行业得到了高速的发展，半导体材料也发展到了第3代。
第1代半导体材料是以硅（Si）和锗（Ge）为代表，其中Si具有很好的机械加工性能和热性能，在自然界中储量丰富、价格低廉，目前可以制备高纯度大尺寸的单晶，因此极大推动了微电子行业的发展，其在半导体产业中具有不可替代的地位。
随着半导体科技的发展，对器件性能、尺寸和能耗的要求越来越高，硅材料也渐渐暴露了其缺点，尤其是在高频、高功率器件和光电子方面的应用局限性。
存储芯片 氧化铪-概述说明以及解释
存储芯片氧化铪-概述说明以及解释1.引言1.1 概述概述存储芯片是现代电子设备中不可或缺的重要组件之一。
在存储芯片的设计和制造过程中，材料的选择至关重要。
氧化铪作为一种重要的材料，在存储芯片中具有独特的特性和广泛的应用。
本文将对氧化铪的特性、在存储芯片中的应用、以及其优势和挑战进行综述和分析。
首先，我们将重点介绍氧化铪的特性。
氧化铪具有高介电常数、良好的绝缘性能以及较低的漏电流等特点，这使得它成为一种理想的电介质材料。
同时，氧化铪还具有高密度和较高的熔点，使其在存储芯片制造过程中能够承受高温处理和精确的加工。
这些特性使得氧化铪成为存储芯片中的重要材料选择。
其次，我们将探讨氧化铪在存储芯片中的应用。
目前，氧化铪在非挥发性存储器（NVM）中得到了广泛应用，如闪存、快闪存和相变存储器等。
由于氧化铪具有优异的电学性能和长久的耐久性，它能够有效地存储和保持数据，为现代电子设备的高速和高容量存储提供了可靠的解决方案。
最后，我们将讨论氧化铪在存储芯片中的优势和挑战。
尽管氧化铪在存储芯片中有着广泛的应用前景，但其面临着一些挑战。
例如，氧化铪的缺陷密度较高，可能导致电迁移和失效问题。
此外，氧化铪的制备和集成技术也需要进一步改进和发展，以满足不断增长的存储需求。
总之，本文将深入研究和探讨氧化铪在存储芯片中的作用。
通过全面了解氧化铪的特性、应用、优势和挑战，我们可以为未来存储芯片的设计和制造提供有益的借鉴和指导。
同时，我们还将展望氧化铪在未来存储芯片领域的发展，并给出相关的结论和展望。
1.2 文章结构文章结构部分的内容可以写成以下形式：文章结构本文将分为三个部分来探讨氧化铪在存储芯片中的应用。
首先，在引言部分我们将提供一个概述，介绍本文的背景和意义。
其次，在正文部分，我们将详细讨论氧化铪的特性，以及它在存储芯片中的应用。
最后，在结论部分，我们将总结氧化铪在存储芯片中的作用，并展望其在未来的发展前景。
通过这样的结构安排，我们将系统地介绍氧化铪在存储芯片领域的重要性和应用，并评估它所面临的优势和挑战。
有口碑的氧化铪作用用途
有口碑的氧化铪作用用途
氧化铪是一种非常有口碑的材料，它的用途非常广泛。
下面将会列
举一些氧化铪的主要作用和用途。
1. 催化剂
氧化铪是一种非常优秀的催化剂，它可以被用于多种化学反应中。
例如，它可以被用于合成醇和酸，以及其他重要的有机化学反应。
此外，它也可以被用于氧化剂和还原剂的催化作用。
2. 电子材料
氧化铪可以被用于制造电子材料中的半导体元件、集成电路、薄膜电
容器等等。
这些电子材料在电子设备方面有着广泛的应用，包括计算机、手机、广播电视等等。
3. 陶瓷材料
氧化铪作为一种优秀的陶瓷材料，具有非常高的耐磨性和耐腐蚀性，
因此被广泛应用于制造陶瓷制品，例如雕塑、花瓶、家居装饰等等。
4. 涂料和颜料
氧化铪可以被用于制造各种颜料和涂料。
在油漆和涂料中，它可以作
为增白剂、抗浸透剂和防腐剂使用。
同时，它也可以用于制作印刷墨水、染料和颜料等等。
5. 高温材料
氧化铪可以作为高温材料，在航空航天、军工等高科技行业中有着广泛应用。
在高温工况下，氧化铪可以发挥其耐高温、高强度、耐腐蚀等特性，成为一种非常重要的高温材料。
总之，氧化铪作为一种非常有口碑的材料，其作用和用途非常广泛，覆盖了很多领域和行业。
随着社会和科技的不断发展，氧化铪的市场前景将会更加广阔。
氧化物在半导体领域中的应用研究
氧化物在半导体领域中的应用研究近年来，随着半导体技术的不断发展，氧化物的应用研究备受关注。
氧化物是一类化合物，其中氧元素的质量分数大于50%。
氧化物在半导体领域的应用极其广泛，发挥着重要的作用。
本文着重介绍氧化物在半导体领域中的应用研究，包括氧化铝、氧化铁、氧化钛等氧化物材料的特性和应用情况。
氧化铝在半导体领域中的应用研究氧化铝是一种透明的陶瓷材料，具有良好的电学性能和高温稳定性，被广泛用于半导体器件工艺中。
在硅基微电子中，氧化铝经常用作制造MOS场效应晶体管（MOSFET）的绝缘层。
氧化铝具有较高的介电常数和较低的泄漏电流密度，能够提高MOSFET 的性能和可靠性。
此外，氧化铝也被广泛应用于金属氧化物半导体场效应晶体管（MOSFET）的浅化层、金属铝线的保护、集成电路的介电层等方面。
氧化铁在半导体领域中的应用研究氧化铁作为一种磁性氧化物，具有良好的磁学和光电性能，因此被广泛应用于半导体领域。
我们熟知的磁性随机存取存储器（MRAM）中，氧化铁作为磁隧穿效应的隧道层，起到了关键的作用。
除此之外，氧化铁还可以被应用于传感器制造中。
例如，将氧化铁制成纳米线，可以用于制造高灵敏度、低功耗的气体传感器。
氧化钛在半导体领域中的应用研究氧化钛是一种具有较高介电常数、光电性能和电化学性能的氧化物材料，因此在半导体领域中得到了广泛的应用。
在非易失性存储器领域，氧化钛是一类重要的储存载体。
通过控制氧化钛薄膜的厚度和衬底温度，可以调整氧化钛各向异性和晶格畸变，从而实现氧化钛的良好电学性能。
此外，氧化钛还可以用于晶体管制造中的栅极绝缘层和介电层，以提高晶体管的性能和可靠性。
总之，氧化物在半导体领域中的应用研究非常广泛，氧化铝、氧化铁、氧化钛等氧化物材料具有独特的电学、光电、磁学等性能，被广泛应用于半导体器件的制造和应用中。
随着半导体技术的不断发展，氧化物的应用前景将会更加广阔，我们期待在不久的将来看到更多基于氧化物的创新半导体器件的出现。
氧化铪作用用途

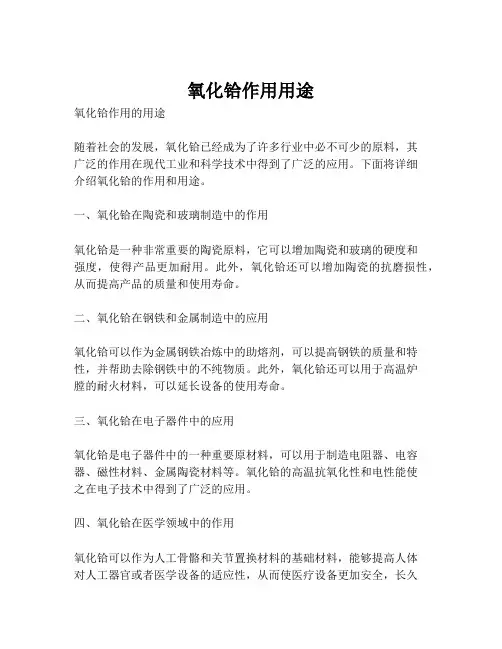

氧化铪作用用途
氧化铪作用的用途
随着社会的发展，氧化铪已经成为了许多行业中必不可少的原料，其
广泛的作用在现代工业和科学技术中得到了广泛的应用。
下面将详细
介绍氧化铪的作用和用途。
一、氧化铪在陶瓷和玻璃制造中的作用
氧化铪是一种非常重要的陶瓷原料，它可以增加陶瓷和玻璃的硬度和
强度，使得产品更加耐用。
此外，氧化铪还可以增加陶瓷的抗磨损性，从而提高产品的质量和使用寿命。
二、氧化铪在钢铁和金属制造中的应用
氧化铪可以作为金属钢铁冶炼中的助熔剂，可以提高钢铁的质量和特性，并帮助去除钢铁中的不纯物质。
此外，氧化铪还可以用于高温炉
膛的耐火材料，可以延长设备的使用寿命。
三、氧化铪在电子器件中的应用
氧化铪是电子器件中的一种重要原材料，可以用于制造电阻器、电容器、磁性材料、金属陶瓷材料等。
氧化铪的高温抗氧化性和电性能使
之在电子技术中得到了广泛的应用。
四、氧化铪在医学领域中的作用
氧化铪可以作为人工骨骼和关节置换材料的基础材料，能够提高人体
对人工器官或者医学设备的适应性，从而使医疗设备更加安全，长久
使用不会出现退化。
此外，氧化铪还可以用于制造口腔修复材料和修复口腔术后的材料。
综上所述，氧化铪的作用和用途非常广泛，其在许多领域中都扮演着重要的角色。
未来随着科技的不断进步和发展，相信氧化铪会在更多领域中得到应用，并发挥更大的作用。
正规氧化铪作用用途
正规氧化铪作用用途1.MOSFET（金属-氧化物-半导体场效应晶体管）：正规氧化铪是当代集成电路制造工艺中最关键的材料之一、它被广泛应用于MOSFET的栅电介质层，用于隔离和控制电子通道。
正规氧化铪具有较高的介电常数和优异的界面特性，在高频和高功率应用中具有重要作用。
2.存储器：正规氧化铪也被广泛应用于非挥发存储器（NVM）中。
以正规氧化铪为介质的闪存存储器和阻变存储器（ReRAM）在信息存储领域有着广阔的应用前景。
由于正规氧化铪具有高质量的绝缘性能和良好的电容性能，可以实现高密度的数据存储和快速的数据读写速度。
3.催化剂：正规氧化铪作为催化剂在催化剂领域也有着广泛的应用。
由于正规氧化铪具有高的表面活性和较大的比表面积，它可以作为催化剂的载体，改善催化反应的效率和选择性。
例如，正规氧化铪催化剂可以用于制备烯烃、酰胺、羧酸和醇等有机化合物。
4.光学薄膜：正规氧化铪具有优异的光学特性，可以用于制备光学薄膜。
正规氧化铪薄膜在光学器件和光学器件中有着广泛的应用，例如透镜、窗口、反射镜、滤光片、分光器和偏振器等。
它们具有高的透过率、高的抗反射特性和较低的散射损耗。
5.高温涂层：由于正规氧化铪具有高的熔点和高的化学惰性，可以在高温环境下保持稳定性。
因此，正规氧化铪被广泛应用于高温涂层，例如航空航天发动机中的热隔离涂层和热阻涂层。
正规氧化铪涂层可以提供优异的热阻、耐腐蚀性和抗氧化性能，延长材料的使用寿命。
总之，正规氧化铪是一种具有广泛应用前景的重要无机功能材料。
它在电子器件、存储器、催化剂、光学领域和高温应用中都发挥着重要的作用。
随着科技的不断发展，正规氧化铪的应用将进一步拓展，为各个领域的技术进步和应用创新做出更大的贡献。
中国氧化铪(IV)行业市场环境分析
中国氧化铪(IV)行业市场环境分析1. 引言本文将对氧化铪(IV)的市场环境进行分析。
首先，对氧化铪的概念及特性进行简要介绍；然后，分析氧化铪的市场需求情况；接着，探讨氧化铪的市场供应情况；最后，总结并展望氧化铪市场的发展前景。
2. 氧化铪(IV)的概念与特性氧化铪(IV)是一种无机化合物，化学式为HfO2。
它具有高熔点、高热稳定性和良好的电绝缘性质，在许多领域具有重要应用。
氧化铪(IV)可用于制备高温材料、半导体器件、光学涂层等，其广泛的用途使得它在市场上具有较高的需求。
3. 氧化铪(IV)的市场需求情况氧化铪(IV)在多个行业中的需求稳定增长。
首先，在电子行业中，氧化铪(IV)作为一种良好的电绝缘体，广泛应用于集成电路、电容器等器件中。
随着电子行业的快速发展，对氧化铪(IV)的需求量也在逐年增加。
其次，在陶瓷行业中，氧化铪(IV)可用于制备高温陶瓷材料，如高温陶瓷涂层、耐热陶瓷等。
随着陶瓷行业的发展，对氧化铪(IV)的需求也在不断增加。
此外，氧化铪(IV)还具有优良的光学性能，可用于光学涂层、光学器件等领域。
随着光学行业的迅猛发展，对氧化铪(IV)的需求也在不断增长。
综上所述，氧化铪(IV)在电子、陶瓷和光学等行业中的市场需求稳定增长，具有较高的市场潜力。
4. 氧化铪(IV)的市场供应情况目前，氧化铪(IV)的市场供应相对充足。
氧化铪(IV)的主要生产方式包括化学法和物理法。
化学法生产的氧化铪(IV)成本相对较低，但产品品质较差；物理法生产的氧化铪(IV)品质较高，但成本较高。
市场上供应的氧化铪(IV)大多为化学法生产的产品。
目前，全球主要的氧化铪(IV)生产国包括中国、美国、俄罗斯等。
其中，中国是全球最大的氧化铪(IV)生产国，拥有较大的产能。
此外，其他一些国家和地区也有少量的氧化铪(IV)生产厂家。
5. 氧化铪(IV)市场的发展前景氧化铪(IV)作为一种重要的无机化合物，在多个行业具有广泛的应用，市场需求稳定增长。
氧化铪在半导体器件中的应用和发展共18页PPT
Thank you
氧化铪在半导体器件中的应用和发展
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
铪在半导体中的应用
铪在半导体中的应用铪是一种重要的金属元素，它在半导体领域中具有广泛的应用。
铪的特殊性质使其成为半导体行业中不可或缺的材料之一。
本文将从铪在电子元件、半导体材料和集成电路中的应用等方面进行介绍。
铪在电子元件中的应用非常广泛。
由于铪具有良好的导电性和耐腐蚀性，因此被广泛用于制造电容器、电感和电阻等元件。
铪电容器具有高电容密度、低失谐因子和优良的温度稳定性，被广泛应用于高频电路、无线通信设备和电源管理系统中。
铪电感器具有高电感值和低直流电阻，被广泛应用于滤波器、功率放大器和射频天线等设备中。
此外，铪电阻器由于其高电阻值和稳定的电阻温度系数，也被广泛应用于电子设备中。
铪在半导体材料中的应用也非常重要。
铪可以与硅、锗等元素形成合金，用于制造半导体材料。
铪合金具有优良的热导性和机械强度，能够提高半导体器件的散热性能和可靠性。
另外，铪还可以与氮、硼等元素形成化合物，用于制造氮化铪和硼化铪等材料。
氮化铪具有优异的电学性能和热稳定性，被广泛应用于高功率和高频率的半导体器件中。
硼化铪具有优良的机械性能和耐高温性能，被广泛应用于功率器件和高温电子器件中。
铪在集成电路中的应用也非常重要。
集成电路是现代电子设备的核心部件，而铪可以用于制造集成电路的金属线材。
铪金属线材具有优异的电导率和机械强度，能够提供稳定的电流传输和可靠的连接性能。
铪金属线材还具有良好的耐腐蚀性和高温稳定性，能够满足集成电路在复杂环境下的工作要求。
铪在半导体中的应用非常广泛。
它不仅可以用于制造电子元件，还可以用于制造半导体材料和集成电路的金属线材。
铪在半导体领域中的应用不仅有助于提高电子设备的性能和可靠性，还推动了半导体技术的发展和创新。
随着科技的进步和需求的增长，铪在半导体中的应用将会得到进一步的拓展和深化。
化学试剂氧化铪作用用途
化学试剂氧化铪作用用途化学试剂氧化铪是一种常用的化学试剂，它在许多领域都有着广泛的应用。
本文将介绍氧化铪的作用及其在不同领域中的用途。
让我们来了解一下氧化铪的基本性质。
氧化铪是一种无机化合物，化学式为HfO2，它是一种白色结晶固体，具有高熔点和高硬度。
氧化铪在常温下稳定，不溶于水，但可溶于强酸和碱溶液中。
氧化铪在材料科学中有着广泛的应用。
首先，氧化铪具有良好的热稳定性和电绝缘性能，因此常被用作高温材料的涂层。
例如，在航空航天领域，氧化铪涂层可以应用于发动机喷管和燃烧室等部件，以提高其耐高温和耐腐蚀性能。
此外，氧化铪也可以用于制备高温陶瓷材料，如氧化铪陶瓷，用于制作高温炉具和热电偶。
氧化铪还可以用于电子器件的制备。
由于氧化铪具有高介电常数和较大的能带隙，使其成为一种理想的介电材料。
氧化铪常被用作金属氧化物半导体场效应晶体管（MOSFET）的栅介质层，以提高器件的性能和稳定性。
此外，氧化铪还可以应用于存储器件、电容器和电阻器等器件的制备。
氧化铪还在化学催化领域中发挥着重要作用。
由于其化学稳定性和高表面活性，氧化铪常被用作催化剂或催化剂的载体。
例如，氧化铪可以与贵金属催化剂配合使用，用于催化各种化学反应，如氧化反应、加氢反应和脱氢反应等。
除了以上应用，氧化铪还可以在陶瓷工业、玻璃工业和涂料工业中使用。
例如，氧化铪可以用于制备高温陶瓷颜料和玻璃着色剂，赋予产品良好的色彩和耐热性能。
此外，氧化铪还可以用作涂料的填充剂，提高涂层的硬度和耐候性。
化学试剂氧化铪具有广泛的应用领域。
它在材料科学、电子器件、化学催化和工业制造中发挥着重要作用。
通过对氧化铪的研究和应用，我们可以不断探索其更多的潜力，并为各个领域的发展做出贡献。
正规氧化铪作用用途
正规氧化铪作用用途正规氧化铪（HfO2）是一种重要的无机化合物，具有广泛的应用领域。
本文将重点介绍正规氧化铪的作用和用途。
正规氧化铪在电子工业中有着重要的作用。
由于其优异的绝缘性能和高介电常数，正规氧化铪被广泛应用于场效应晶体管（FET）的栅介电层。
栅介电层是FET中的一个重要部分，用于控制电流的通断。
正规氧化铪可以有效地隔离栅电极和通道之间的电荷，提高器件的性能和可靠性。
此外，正规氧化铪还能够抑制漏电流，并减少电子器件的功耗。
正规氧化铪在光学领域也具有重要的应用。
由于其高折射率和低散射损耗，正规氧化铪被用作光学薄膜材料，制备各种光学元件，如反射镜、透镜、滤光片等。
正规氧化铪薄膜具有良好的透明性和机械强度，能够满足光学器件对于高质量和高稳定性的要求。
此外，正规氧化铪还具有较高的抗腐蚀性能，可以在恶劣的环境中长期稳定地工作。
正规氧化铪还被广泛应用于高温结构材料中。
由于其高熔点和良好的耐热性能，正规氧化铪可以用作耐火材料、高温陶瓷和涂层材料等。
在航空航天、能源和化工等领域，正规氧化铪的耐高温性能可以有效地保护结构材料免受高温氧化和腐蚀的影响，延长材料的使用寿命。
正规氧化铪还被广泛应用于电解电容器、电阻器和电容器等电子元件中。
正规氧化铪可以提高电子元件的绝缘性能和稳定性，同时具有良好的热稳定性和低温系数，能够满足电子元件对于高频率和高温度环境的要求。
总结起来，正规氧化铪作为一种重要的无机化合物，具有广泛的应用领域。
它在电子工业中用作栅介电层，提高电子器件的性能；在光学领域中用于制备光学元件，满足光学器件对于高质量和高稳定性的要求；在高温结构材料中用作耐火材料和涂层材料，保护结构材料免受高温氧化和腐蚀的影响；在电子元件中提高绝缘性能和稳定性，满足电子元件对于高频率和高温度环境的要求。
正规氧化铪的应用将继续扩大，为各个领域的科技发展和工业进步提供强有力的支持。
正规氧化铪作用用途
正规氧化铪作用用途
正规氧化铪是一种常见的无机化合物，具有广泛的应用领域。
它是由铪和氧元素组成的化合物，化学式为HfO2。
正规氧化铪在材料科学、电子工程和化学工业等领域发挥着重要作用。
在材料科学领域，正规氧化铪被广泛应用于高温陶瓷材料的制备。
由于正规氧化铪具有高熔点、高热稳定性和优良的机械性能，它可以用于制备耐高温的陶瓷材料，如航空发动机部件、高温窑炉隔热材料等。
正规氧化铪还可以用作陶瓷涂层材料，提高金属表面的耐磨性和耐腐蚀性。
在电子工程领域，正规氧化铪是一种重要的绝缘材料。
由于正规氧化铪具有优异的绝缘性能和较高的介电常数，它被广泛应用于电子元器件的绝缘层和介质层。
例如，正规氧化铪可以用于制备集成电路中的栅氧化物层，以提高电子器件的性能和稳定性。
此外，正规氧化铪还可以用作电容器的电介质材料，提高电容器的储能能力和工作稳定性。
在化学工业领域，正规氧化铪也发挥着重要作用。
它可以用作催化剂的载体材料，提高催化剂的活性和选择性。
正规氧化铪还可以用于制备高纯度的铪金属，广泛应用于航空航天、核工程和化工等领域。
正规氧化铪作为一种重要的无机化合物，在材料科学、电子工程和
化学工业等领域具有广泛的应用。
它在高温陶瓷材料的制备、电子元器件的绝缘层和介质层、催化剂的载体材料等方面发挥着重要作用。
正规氧化铪的应用不仅提高了材料的性能和稳定性，也推动了相关领域的技术发展和进步。
随着科学技术的不断进步，相信正规氧化铪的应用领域还会进一步扩展和深化。
湖南氧化铪作用用途
湖南氧化铪作用用途
湖南省是我国重要的钍钽铌资源分布地区，其中钍矿床含有丰富的氧化铪资源。
氧化铪是一种重要的金属氧化物，具有多种重要的应用和作用。
首先，氧化铪可作为催化剂应用于石化、工业催化、化学反应等领域。
氧化铪具有高催化活性、高稳定性、高比表面积和较好的分散性等特点，这使得氧化铪成为了石化催化剂、工业催化剂和化学反应催化剂中的重要成分。
特别是在汽车尾气净化催化剂中，氧化铪的使用具有重要的作用，它能够将有害的废气转化为无害的气体，对改善环境起到了重要的作用。
其次，氧化铪还可作为陶瓷颜料的添加剂应用于陶瓷、玻璃等领域。
氧化铪具有优异的颜色效果和化学稳定性，在陶瓷、玻璃、电子陶瓷等领域中得到了广泛应用。
在白釉、瓷釉和玻璃颜色中，氧化铪具有其中最亮丽的黄色、红色和橙色色调，因而被广泛使用。
另外，氧化铪还可作为磁性材料、杂质控制剂、半导体材料等领域的重要原料。
在磁性材料中，氧化铪能够增强磁性材料的磁性，提高其磁性性能；在半导体材料中，氧化铪可作为电子器件中的介质材料和电性能调节剂。
除此之外，氧化铪的应用还进一步扩展至医疗、防护玻璃、电子、科研等领域。
在医疗领域中，氧化铪被用于制备人工骨头、牙齿修复材料等；在防护玻璃领域，氧化铪可提高玻璃的硬度和耐磨性；在电子领域中，氧化铪可作为雷达材料和高温陶瓷材料等。
总之，湖南省丰富的氧化铪资源为我国多个领域的发展做出了重要的贡献。
氧化铪具有重要的催化、颜料、磁性材料、半导体材料等应用，未来随着科技和经济的不断发展，氧化铪将在更多领域发挥重要作用，推动我国相关产业的发展与进步。
近紫外增透膜 氧化铪
近紫外增透膜是一种可以增加透射近紫外光波段的薄膜涂层。
这种膜层通常用于光学器件（如镜片、滤光片等）上，可以有效地减少紫外光的反射和损失，提高紫外光的透过率。
氧化铪（HfO2）是一种常用的材料，常用于光学薄膜的制备。
它具有高折射率、低散射率和良好的热稳定性等特点，适合用于制备近紫外增透膜。
制备近紫外增透膜的方法通常是通过物理气相沉积（如蒸发法、溅射法等）或化学气相沉积（如PECVD法）将氧化铪薄膜沉积在基底上。
通过调节沉积参数和膜层厚度，可以实现对近紫外光波段的增透效果。
近紫外增透膜的应用包括光学器件、光学涂层、摄影滤镜、显微镜镜片等领域。
它可以改善光学器件的传输效率，提高成像质量，并且对紫外光的反射有较好的抑制作用，减少光学系统中的干扰和损耗。
ar级别氧化铪作用用途
ar级别氧化铪作用用途
ar级别氧化铪是一种高纯度的化合物，具有重要的应用价值。
它可以作为催化剂、电介质、涂料添加剂等多种用途。
在催化剂领域，ar级别氧化铪可以用于制备高纯度的二氧化碳和氢气，以及其他化学品。
它还可以用于制备乙烯、丙烯等烯烃类化合物的催化剂。
在电介质领域，ar级别氧化铪可以作为高温电容器的重要组成部分，提高电容器的性能和使用寿命。
在涂料添加剂领域，ar级别氧化铪可以提高涂料的硬度、耐磨性和耐腐蚀性，从而提高涂料的质量和使用寿命。
总的来说，ar级别氧化铪在化学工业和材料科学领域具有广泛的应用前景，将为人类社会的发展作出重要贡献。
- 1 -。
光学镀膜氧化铪
光学镀膜氧化铪
光学镀膜氧化铪是一种常用的光学材料，具有良好的光学性能和化学稳定性。
它通常用于光学镀膜中，可以提高光学元件的透光率、减少反射和散射，并增强光学元件的耐磨性和耐腐蚀性。
氧化铪具有高折射率和低散射率的特点，可以用于制备高反射膜和抗反射膜。
在高反射膜中，氧化铪可以与其他材料（如二氧化硅）组成多层膜，以实现在特定波长范围内的高反射效果。
在抗反射膜中，氧化铪可以与其他材料（如二氧化硅和氮化硅）组成多层膜，以减少表面反射并提高透光率。
氧化铪也可以用于制备颜色滤光片、偏振器、分光镜等光学元件。
它的耐磨性和耐腐蚀性使得光学元件在使用过程中能够保持较好的光学性能。
需要注意的是，氧化铪的制备过程需要严格的工艺控制和高温条件，以确保其光学性能和化学稳定性。
此外，氧化铪镀膜的厚度和组成也需要根据应用需求进行调控，以达到最佳的光学效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、使用高k 栅介质的必要性：
硅基微电子工业发展如此成功的一个关键因素是， 到目前为止我们一直使用的栅极介质材料 SiO2 有优异 的材料和电性能。 这个材料实际上表现出了作为栅极 绝缘材料的几个重要性质： （1）非晶态的 SiO2 能热生长在硅衬底上，能精 确控制厚度和均匀性，能和硅衬底形成一个低缺陷密 度、很稳定的界面层。同时，这些在 SiO2/Si 界面的 缺陷态和悬挂键能在有氢的气氛中进行后退火钝化。 （2）SiO2 表现出优异的热稳定性和化学稳定性， 这是制造晶体管所必须的，因为退火和氧化一般都是 在高温下进行（10000C以上） 。 （3）SiO2 带隙很宽（9 eV）, 和 Si 相比有大的 导带和价带偏移量，因此，它有很优异的绝缘性能， 击穿电场达到 13 MV/cm。
一、 绪论
信息技术的高速发展和广泛应用改 变了传统的生产、经营、管理和生活方 式，对人类社会各方面都带来了深刻的 影响。目前美国、日本等发达国家信息 产业的产值已经超过传统的机械制造业 而成为国家的第一大产业。
对于我国，国家信息化测评中心2002 年3 月 19 日公布的研究报告指出，近10 年来，我国信息产业年均增长速度超过32 ％，高于同期全部工业年均增长速度近18 个百分点，是40 个工业行业中发展最快的。 2001 年，信息产业的销售收入已经突破 12000 亿元人民币大关，占全国工业的比 重为 8％，已经成为中国工业第一支柱产 业。我们国家已经拉开了信息社会的序幕。
微电子产业的核心是CMOS 集成电路， 其发展 水平通常标志着整个微电子技术工业的发展水平。 集成电路的发展一直遵循着1965 年Intel 公司创始人 之一 G. E. Moore (G. E.摩尔) 预言的集成电路产业 发展规律。集成电路产业经历了小规模（SSI）、中 规模（MSI）、大规模（LSI）、超大规模（VLSI）、 特大规模（ULSI）的发展历程。IC 芯片的特征尺寸 （晶体管沟道长度，也是集成电路上金属层的最小 分辨尺寸，即金属线宽，所以这个特征尺度也称之 为线宽）已经从1978 年的 10 μm发展到现在的 0.13 μm，集成度从 1971 年的 1 K DRAM 发展到现在的 8 G DRAM；硅片直径也逐渐的由 2 英寸、3 英寸、 4 英寸、6 英寸、8 英寸过渡到12 英寸。
பைடு நூலகம்
与 SiO2 厚度相关的另一个问题是可靠性问题。 当集成电路中 MOSFET 工作时，电荷流过器件导致 在 SiO2 栅介质层和 SiO2/Si 界面产生缺陷，当临界 缺陷密度达到时，栅介质层发生击穿，导致器件失效。 在电应力作用下，假设击穿发生是经由缺陷之间的渗 漏路径，Degraeve 等发现超薄 SiO2 层的击穿与时 间的关系可以用渗漏方法很好的重复。根椐 ITRS 可 靠性要求，这种方法研究得到的结果表明：室温下 SiO2 厚度的极限大约是 2.2 nm，在 150 0C时大约是 2.8 nm。因此，SiO2 极限厚度大约是 2.2 nm。在这 个厚度以下，SiO2 作为栅介质不合适。为此，人们 开始寻找其它材料来代替SiO2，这个问题是下一代 MOS器件最关键的挑战。
夫80后者，初从文，未及义务教育之免费，不见高等院校之分 配，适值扩招，过五关，斩六将本硕相继，寒窗数载，廿六乃成， 负债十万。苦觅生计，背井离乡，东渡苏浙，南下湖广，西走蒙 疆，北漂京都，披星戴月，尝遍各种劳作，十年无休，积蓄十万。 时楼市暴涨，无栖处，购房不足首付，遂投股市，翌年缩至万余， 抑郁成疾，入院一周，倾其所有，病无果，因欠费被逐出院。寻 医保，不合大病之规，拒付，无奈带病还乡。友怜之，送三鹿奶 粉一包，饮之，卒。
实际上，在 MOS 器件尺寸等比缩小进程中， 电源电压并没有按相同比例同步减小，这使得器 件内部电场增强。当MOS器件栅介质厚度下降到 2 nm左右时，栅极泄漏电流增加，器件无法正常 工作。同时，当 MOS 晶体管沟道长度缩小到 0.1 μ m 以下时，沟道电场强度将会超过 1 MV/cm。 当沟道长度进一步缩小到 nm尺度，电场会进一 步增大，强电场下的量子效应将对器件性能带来 影响，包括引起阈值电压变化、反型层量子化造 成有效栅电容下降和 pn 结漏电流增大和迁移率 下降等。
三、 高k 栅介质替代SiO2 介质的原则和 要求
从电学的观点出发，MOS结构类似一个平板电 容器，如图1.3 所示。
电容值为：
其中：A是电容面积 ε0是真空介电常数 （8.85×10-12 Fm-1）
固定栅极电压 Vg 和电容面积 A，增加 MOS 电容的方 法有两个：其一，减少栅介质厚度tox，栅介质层电场增大， 由于量子效应导致的泄漏电流增加，导致器件的可靠性变差； 另一个方法，增加介质的介电常数k，即使用比 SiO2 更高 介电常数的材料来代替SiO2，这时栅介质厚度不变，栅介质 层电场不变，因此可以减少栅极泄漏电流增加，提高器件可 靠性。 使用高k 栅介质时，介质材料的等效氧化物厚度（EOT） 定义为达到相同单位面积电容的 SiO2 层厚度，因此：
四、高k 栅介质 MOS 器件模型研究 进展
半导体领域中应用的技术模型和仿真软件能有效减少 产品研发周期和研发费用。 主要包括下列几个典型部分： (1)前后端工艺仿真。除光刻外的晶体管制造工艺中物理效应 的模型和仿真。 (2)光刻模型。光刻掩膜版的图形模型，光阻剂特性和工艺模 型。 (3)器件模型。有源器件工作状态的模型。 (4)互连和集成的无源器件模型。包括工作机理、电磁特性和 热特性。
随着金属氧化物半导体（MOS）器件尺寸的 缩小，栅极漏电急剧增加，导致器件不能正常工作。 为了降低超薄栅介质 MOS器件的栅极漏电， 需采 用高介电常数 （高k）栅介质代替 SiO2。铪（Hf） 系氧化物和氮氧化物由于具有高的 k 值，好的热稳 定性，成为当前高 k 栅介质的研究热点。理论方面， 现有高 k 栅介质 MOS 器件隧穿电流解析模型主要 用于 1V 以上的区域，拟合参数较多；实验方面， Hf 系氧化物的预处理工艺研究较少；HfTi 氧化物 和氮氧化物研究主要集中于 HfTiO材料、Ti 的含量、 材料的微结构等方面，对于HfTiO等和Si 接触的界 面特性研究较少。
MOS 管栅极尺寸的减少导致电路开关更快。这样 大大扩展了半导体产品的应用范围，提高了产品的性能。 晶体管尺寸减少允许更多的晶体管被集成在一个芯片上， 因此，当保持电路制造成本较低时，集成电路的复杂性 和拥有的各项功能也得到了很大的提升。加上使用更大 直径的硅片，芯片成本也大大降低。 MOS器件尺寸缩小符合等比例缩小规律。根据这 一规律，器件在水平和垂直方向上的参数（例如沟道长 度 L、宽度 W、栅介质层厚度 tox和源漏结深 Xj等）以 及电压等均按同一个比例因子 Γ 等比例缩小， 同时衬底 掺杂浓度Nb 则按该因子增大 Γ 倍。这时器件内部电场 保持不变。由于内部电场保持不变，因此不会出现迁移 率降低、碰撞电离、热载流子效应等高电场效应。
这些性质决定了SiO2 作为 MOSFET 栅极绝缘材料 是很好的。但是当 SiO2 厚度低于 3 nm 时，由于量子隧 道效应，载流子能流过这个超薄栅介质。由 WKB 近似 可知，隧穿几率随着 SiO2 厚度的减少按指数规律上升。 对于 1 nm厚的 SiO2，在Vox为 1 V时，泄漏电流密度超 过了100 A/cm2。ITRS 对泄漏电流的要求是，对于高性 能逻辑电路应用，泄漏电流密度应小于 1 A/cm2，对于低 功耗逻辑电路应用，泄漏电流密度应小于1 mA/cm2 。 因此， 2.2-2.5 nm SiO2 的厚度是低功耗的逻辑电路应用 极限，1.4-1.6 nm SiO2 厚度是高性能逻辑电路应用极限。 将这两个数据和表1.2（ITRS2005）比较可知，SiO2 不 可能应用到 80 nm及其以下工艺中，即使现在使用了氮 化氧化硅技术，1.2 nm是氮化氧化硅使用极限，只能延 长使用到70 nm工艺中。无论如何，SiO2作为栅极绝缘 材料进一步减少厚度是存在问题的(从材料学观点，SiO2 厚度下限是 7 Å, 小于这个厚度则没有完整的体带隙结 构) 。
二、MOS 器件按比例缩小和使用高k 栅 介质的必要性
1、器件缩小的必要性：
过去40 年中CMOS 技术已经成为半导体工业的支 柱，同时也更进一步促使半导 体工业的成功。1956 年到 1996 年半导体工业平均增长速率是 17％，而其他工业均 增长只有 8％。一个技术要成功必须要三个条件： （1）必须提供一个快速提高的产品性能； （2）新产品价格必须尽量降低以便开拓潜在的消费群 体； （3）必须具有新的应用潜力，能够发展新的应用领域。 CMOS 器件尺寸的减少能够帮助半导体工业达到这个目 标。
kSiO2表示SiO2 的相对介电常数
为了与CMOS 工艺兼容，代替 SiO2 的栅介质材料应该满足下 列条件： （1）新型介质材料必须有优良的介电性能（高的 k 值） ； （2）新型介质材料必须在 Si 上有优良的化学稳定性和热稳定 性，以保证其在MOSFET 的生产工艺过程中和 Si 不发生反 应，且相互扩散要小，防止形成厚的SiOx界面层和硅化物层； （3）在介质体材料中和介质/Si界面要形成低的本征缺陷密度， 提供高的沟道区载流子迁移率和好的栅介质寿命； （4）充分大的带隙，在介质/Si界面有大的导带和价带能级差， 以便有效减少通过这个结构的泄漏电流； （5）新型介质材料与栅电极材料化学性能相匹配； （6）和CMOS 工艺有很好的工艺兼容性； （7）高的可靠性。
(5)电路单元模型，包括有源器件、无源器件和寄生电 路单元模型。新的电路单元基于新的器件结构。 (6)封装模型，芯片封装中电、机械和热模型。 (7)材料模型，预计材料物理性质和电性质仿真模型。 (8)数值计算方法。 当 Si 基集成电路的特征尺寸按照 Moore 定 律缩小进入亚 0.1 μ m 领域时，这一变化对集成电 路设计及其设计方法学提出了新的问题和挑战。这 时精确的深亚微米器件的技术模型成为问题关键。
