第五章 蜗杆传动测试题
中职教育一年级上学期《蜗杆传动》习题
蜗杆传动
一、选择题
1．对于传递动力的蜗杆传动，为了提高传动效率，在一定限速内可采用 ________。
A. 较大的蜗杆直径系数
B. 较大的蜗杆分度圆导程角
C. 较小的模数
D. 较少的蜗杆头数
2．蜗杆传动的正确啮合条件中，应除去________。
A. t21m m =a
B. t21αα=a
C. 21ββ=
D. 21βγ=，螺旋相同
3．闭式蜗杆传动失效的主要形式是________。
A. 点蚀
B. 胶合
C. 轮齿折断
D. 磨损
4．在标准蜗轮传动中，蜗杆头数一定，加大蜗杆特性系数q 将使传动效率________。
A. 增加
B. 减小
C. 不变
D. 增加或减小
5．蜗杆传动变位前后，蜗轮的节圆直径________。
A. 不变
B. 改变
C. 不一定改变
D. 是否改变由设计者确定
二、填空题
1.蜗杆传动的基本参数：________、________、________、________、________。
2.在蜗杆传动中，产生自锁的条件是：_________________________。
3.蜗杆分度圆直径与蜗杆直径系数的关系：_________________。
4.蜗轮的常用材料是：_________________。
5.蜗杆传动的失效形式：___________________________________。

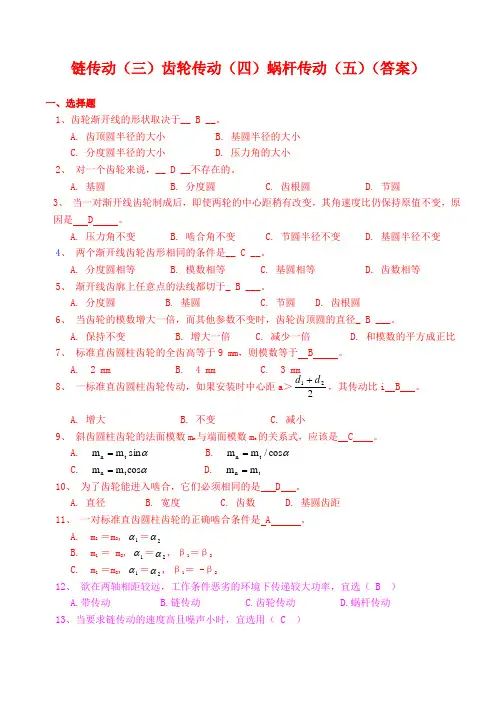

链传动(三)齿轮传动(四)蜗杆传动(五)测试题(附答案)
