CAD图纸集使用及批量打印
AutoCAD批量打印图纸怎么操作
AutoCAD批量打印图纸怎么操作使用AutoCAD自带的批处理打印功能批量打印图纸,包括使用布局进行批处理打印和使用模型空间进行批处理打印的两种方法。
以下是店铺为您带来的关于AutoCAD批量打印图纸教程,希望对您有所帮助。
AutoCAD批量打印图纸教程一、使用布局批处理打印教程:AutoCAD自身的方法,前提是你得用好布局。
因为一个批处理打印对于一个dwg文件一般只能打印模型空间中的一个区域(虽然多次选择不同的打印窗口,也可打多个区域,但明显没布局方便),但对于布局是没有限制的。
1. 比较正规的方法是,建立一个图纸集。
在图纸集中,可以把一个项目的若干个dwg文件包含进来,而每个dwg文件可以选择其中的全部或部分布局。
在图纸集中,可以选择发布到绘图仪、发布为PDF文件(2010前的版本需系统安装有PDF打印机)、发布为DWF文件,如图1。
当然也可只选择图纸集中的一个或若干个布局来发布(批处理打印),如图2。
用图纸集的方法不必打开dwg文件即可进行批处理打印。
2. 不建立图纸集也可进行批处理打印,那就是直接在图形文件中批处理打印。
发出批处理打印命令后,AutoCAD会自动把当前所有打开的dwg的所有布局和每个dwg文件当前显示的模型空间都选择进来,生成一个批处理打印图纸列表。
当然如果你在模型空间中打印过并把设置“应用到布局”过,模型空间就会以这个设置来作为打印对象。
可以把不需要打印的布局从打印图纸列表中移去,强烈建议把模型空间移去,因为模型空间即使进行了打印设置,你也不会去记住是打印的哪一部分,且大多数人没有将打印设置“应用到布局”的习惯。
如图3。
图3中去掉“自动加载所有打开的文件”,则只会加载当前图形文件。
把选择好的图纸列表保存下来,下次打印些图纸时,直接打开保存好的图纸列表文件(dsd文件)就行了。
如图4。
打开图纸列表文件时,可以选择是否包括当前打开的图形文件。
图纸列表也可以加载没有打开的图形文件,如图5。
批量打印CAD图纸办法
批量打印图纸方法
CAD批量打印分为三种情况:一是,一个CAD文件只有一张图纸也就是说一个CAD文件只打印一张图纸,批量打印相同格式的多个CAD文件;一种情况是一个CAD文件打印两个及2个以上的文件,批量打印这一个CAD文件的图纸;另一个情况是类似于第二种情况的CAD文件有多张时的批量打印(目前不会)。
一批量打印第一中情况
本方法不需要查件,快捷方便。
首先打开CAD
选择新建,如图所示
点击确定后显示如下图所示,
然后,选择刚才所创建的模式,置为当前,点击关闭;如图所示
方便以后使用;然后
然后把布局选项卡上的对勾给取消掉掉,后选择添加图纸
选择所需要批量打印的图纸,如图
删除掉非
选择打印份数,点击发布即可;
安装后会在CAD里面显示出来,如图所示
使用源泉建筑前需要一点准备工作,给图都套上图框REC的就可以,把图框都统一放在一个不打印的图层里,然后点击源泉建筑,选择
其他工具,选择选图框批量打印,也可以使用快捷键BP,进入一下页
面:
样式选择:
然后点击拾取图块名或图层名,就会出现下图
未
.
.
完
.
续
.
还有一种批量打印方法目前还不会,就是类似于第二种情况的图纸有多张时如何能够批量打印。
本教程属于原创,转载请标明出
处。

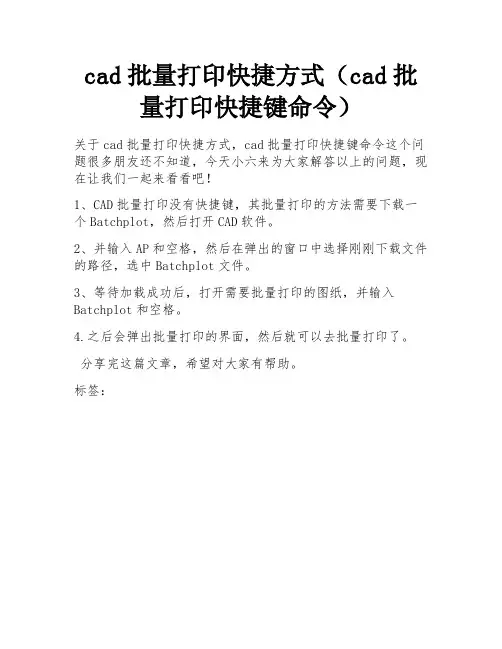

cad批量打印快捷方式(cad批量打印快捷键命令)
cad批量打印快捷方式(cad批量打印快捷键命令)
关于cad批量打印快捷方式,cad批量打印快捷键命令这个问题很多朋友还不知道,今天小六来为大家解答以上的问题,现在让我们一起来看看吧!
1、CAD批量打印没有快捷键,其批量打印的方法需要下载一个Batchplot,然后打开CAD软件。
2、并输入AP和空格,然后在弹出的窗口中选择刚刚下载文件的路径,选中Batchplot文件。
3、等待加载成功后,打开需要批量打印的图纸,并输入Batchplot和空格。
4.之后会弹出批量打印的界面,然后就可以去批量打印了。
分享完这篇文章,希望对大家有帮助。
标签:。
AutoCAD批量打印图纸的功能
AutoCAD批量打印图纸的功能
CAD2002开始其实就有批量打印的功能了,只不过2002是在安装目录下启动batchplt.exe 后执行的!2004虽然也保留了这个功能!但增加了更强劲的“发布”命令了!2005、06、07都沿袭了这个功能,并比2004更方便了!
下面我用的2006的贴图,其他版本基本相同!(04稍有区别)图1是打开方法!
图2进行添加所有需要打印的已经进行了页面设置的图纸,并选好打印机,打印份数等!
图3选好的图纸如有没有页面设置的会有红杠和红感叹号!这些可以在图4中删除!并且可以保留下来!以便下次使用!
图4删除不需要打印的,指定份数直接“发布”即可!
这时你看到你设置好的会一起打印出来!。
cad批处理打印用法
cad批处理打印用法全文共四篇示例,供读者参考第一篇示例:CAD软件是一种专门用于绘制和设计工程图纸的软件,而CAD批处理打印是CAD软件中非常常用的功能之一。
CAD批处理打印功能可以帮助用户快速、方便地批量打印大量文件,节省了用户的时间和精力。
一、CAD批处理打印的用途CAD批处理打印主要用于批量打印图纸、设计稿等文件,这在工程设计和绘图中非常常见。
用户可以在CAD软件中设置好需要打印的文件清单,然后通过批处理打印功能一键完成全部文件的打印任务,避免了逐个文件打开打印的繁琐操作。
1. 打开CAD软件并加载需要打印的文件。
2. 在CAD软件中找到批处理打印功能,一般在“文件”或“打印”菜单中可以找到。
3. 设置打印页面的参数,包括打印机、纸张大小、打印方式等。
4. 在批处理打印功能中添加需要打印的文件列表。
5. 点击“开始批处理打印”按钮,CAD软件会自动依次打开并打印每一个文件。
6. 等待打印完成后,检查打印结果是否符合要求。
1. 节省时间:CAD批处理打印可以同时打印多个文件,避免了逐个文件打开打印的繁琐操作,大大提升了打印效率。
2. 提高工作效率:CAD批处理打印可以让用户一次性完成大量文件的打印任务,减少了用户的等待时间和重复劳动,提高了工作效率。
3. 减少错误:CAD批处理打印可以避免用户在逐个文件打印时的疏漏和错误,保证了打印结果的准确性。
1. 在设置打印参数时,用户需要仔细检查每一个参数的设置是否符合需求,避免打印出的文件有错位、质量不佳等问题。
2. 在添加文件列表时,用户需要确保所有需要打印的文件都已经加载到CAD软件中,并正确地添加到批处理打印列表中。
3. 在打印过程中,用户需要保持CAD软件的稳定性,避免出现意外中断导致打印失败。
在日常工程设计和绘图工作中,CAD批处理打印是一个非常实用的功能,能够帮助用户快速、方便地完成大量文件的打印任务,提高工作效率,减少工作负担。
熟练掌握CAD批处理打印的使用方法,并注意一些细节问题,对工程设计和绘图工作都是非常有益的。
CAD布局如何批量打印多张图纸
CAD布局如何批量打印多张图纸推荐文章如何把cad的布局的颜色改为黑色?热度: cad布局里面如何修改视口尺寸热度: cad2004布局功能如何绘图热度:如何做好cad 的布局设置热度:使用cad如何创建布局空间热度:在CAD的布局中打印图纸一般会设置很多,但是如果打印的图纸比较多时该怎么操作呢?其实这个也不算太难,下面就让小编告诉你CAD布局批量打印多张图纸的方法,一起看看吧。
CAD布局批量打印多张图纸的方法使用批量打印工具插件,好用的工具有秋枫批量打印工具、贱人工具箱也带打量功能,两者功能非常相似,使用非常方便。
a、首先,加载秋枫打印插件。
然后点击CAD里的工具,点击加载b、加载应用程序红线处程序 (本教程用的是秋枫3.59)c、在命令行输入BPLOT(不区分大小写)调用插件,调出窗口如图:d、先选择打印设置(目的是先设置打印机及图纸大小)会弹出如下窗口,我们选择新建建一个默认为设置1,点确定。
如图:e、打印机的设置:这里我选择打印机的名称为PDF打印机,每个公司都有自己的打印机,这里我就不多说了。
图纸选择看个人需求A3,A4都不一定,打印范围选择窗口,然后跳转到CAD窗口,随便选个框框,就是画个矩形一样。
最重要的是----选择居中打印和布满图纸。
打印样式也是根公司统一的,最后按确定。
如下图:f、第六步确定后,弹出这个窗口,选择设置1置为当前。
然后关闭。
这样打印机就设置好了。
如图:g、批量打印的设置,图框形式选择图块或者图层,图框是块就可以选择图块,(若图框不是块,我们可以新建个图层,在每个图框外轮廓画个矩形,这样我们就可以选择图层啦)打印比例选择适合图纸。
(这个不能改变)。
打印顺序以实际情况选择。
如下图:h、都设置好了,我们选择“从图中指定图块或图层”。
如图:j、选好图框为参考后,我们回到批量打印设置页面,选择图纸,如图:k、选择要处理的图纸。
然后点应用,输入保存的文件名保存。
(下次批量打印就不用再设置了,是应用这次的设置)。
使用PCCAD批量打印图纸
使用PCCAD 批量打印图纸(dwg 转pdf )
1. 点击菜单“天河PCCAD ”——“辅助工具”——“批量更改标题栏”,将原标题栏替换为已经填好设计、校对、审核、标准化、日期等的标题栏
2. 将图纸按照图幅进行分类,放入相应的文件夹
3. 以下以A4图为例,首先打开一张A4图纸,点打印,进行打印设置
4. 第1步设置好后,点 “添加”,新建名字,如A4,点“应用到布局”,然后点“取消”,然后保存图纸,在点发布之前不要进行任何其他操作。
5. “文件”——“发布”,添加要打印的A4图纸,用shift 键选中所有图纸,单击第一张图纸的页面设置,选择“A4”,所有图纸的页面设置全部变成A4,点发布
6. 为新生成的文件取名,选择保存路径,保存列表选否,等待图纸发布完成(窗口右下角有打印机在打印的动图)。
CAD批量处理 一次性处理多个文件的技巧与方法
CAD批量处理:一次性处理多个文件的技巧与方法CAD(计算机辅助设计)是一种广泛应用于工程设计和制图的软件工具。
在CAD设计过程中,我们常常需要处理大量的设计文件,如图纸的批量打印、图层的统一修改等。
本文将介绍一些CAD批量处理的技巧与方法,帮助您提高工作效率。
一、批量打印在CAD设计中,批量打印是一项常见的任务。
我们经常需要将多个图纸一次性打印出来,以满足项目需求。
CAD软件提供了批量打印的功能,可以帮助我们快速完成这一任务。
1. 打开CAD软件,并选择“打印”选项。
在弹出的打印界面中,点击“批量打印”按钮。
2. 在批量打印界面中,点击“添加文件”按钮,选择要批量打印的文件。
您可以一次性选择多个文件,也可以选择一个文件夹,软件会自动检测该文件夹中的所有CAD文件。
3. 设置好打印机和打印设置,如尺寸、比例、图层等。
点击“确定”按钮开始批量打印。
二、批量修改图层属性在CAD设计中,我们有时需要对多个图层进行统一的修改。
比如,修改线型、颜色、线宽等属性。
CAD软件提供了批量修改图层属性的功能,可以帮助我们快速完成这一任务。
1. 打开CAD软件,并选择“图层管理器”选项。
在弹出的图层管理器界面中,选择要批量修改的图层。
2. 右键点击选中的图层,在弹出的菜单中选择“属性”。
3. 在弹出的属性界面中,修改需要批量修改的属性,如线型、颜色、线宽等。
点击“确定”按钮完成批量修改。
三、批量导出文件在CAD设计中,我们有时需要将多个图纸导出为其他格式,如PDF、JPEG等。
CAD软件提供了批量导出文件的功能,可以帮助我们快速完成这一任务。
1. 打开CAD软件,并选择“输出”或“导出”选项。
在弹出的输出或导出界面中,选择要批量导出的文件。
2. 设置好输出或导出的格式和选项,如PDF的分辨率、JPEG的质量等。
点击“确定”按钮开始批量导出。
四、批量修改图形在CAD设计中,我们有时需要对多个图形进行统一的修改。
比如,修改线型、颜色、尺寸等。
AUTOCAD批量打印方法
一、建立“批量打印模板”1.在桌面或者其他合适位置建立“批量打印模板”文件夹2.拷贝两张具有典型特征的DWG和TIF图到“批量打印模板”文件夹,并保证文件名相同3.打开AUTOCAD(此处以AUTOCAD2010为例),依次点击“文件”→“页面设置管理器”4.在打开的“页面设置管理器”中点击“新建”,打开“新建页面设置”窗口5.在“新建页面设置”窗口输入“新页面设置名”,此处为“PLDY”,并点击“确定”6.在打开的“页面设置-模型”中依次选择好相应选项,如打印机名称、图纸尺寸、打印范围、打印样式表等,另外,一般选择居中打印、布满图纸、横向打印等。
(如果想批量打印A4大小,请选择图纸尺寸A4,批量打印前请确认模板是否为想要的图纸打印尺寸)6.设置好之后依次选择“确定”→“关闭”→“保存”(注意:此处一定要保存文件,否则以上设置都不能生效)二、批量打印1.AUTOCAD中点击“文件”→“发布”,打开“发布”窗口(如果没有发布功能,请新建或打开一个文件以便调出“发布”菜单)2.在“发布”窗口,下图中红框内如果已包含打开文件请全部选择后点击删除红框内打开的文件,然后点击打开“选择图形”窗口3.在“选择图形”窗口中,选择要打印的文件,在下方“包含”下拉框中选择“模型”(一般为模型),表示只打印“模型”文件。
点击“选择”按钮(AUTOCAD2008中为多选框,需要去掉包含布局选项前的选钩)4.进入“发布”窗口,选择红框内所有文件,最上方第一行“页面设置”栏会出现白色下拉框,点击后选择“输入…”5.进入“输入用于发布的页面设置”窗口,选择桌面上保存的“批量打印模板”文件,点击“输入”按钮6.返回“发布”窗口,页面设置栏下拉框出现“已输入PLDY”,选择后所有页面全为“已输入PLDY”状态。
7.在“发布控制”区域取消选择“包含打印戳记”选项8.点击“发布”按钮,跳出“发布-保存图纸列表”窗口,选择“否”开始执行批量打印。
将CAD图纸文件设置为批量打印的方法
将CAD图纸文件设置为批量打印的方法?
无论是学习工作还是做任何的事情,掌握小窍门总是没有错,关键时刻能够给我们带来很多的利益,就像我们需要对CAD图纸进行批量打印的时候,你会发现掌握批量打印的方法是多好。
应该如何可以将CAD图纸文件设置为批量打印呢?今天这里就和大家分享简单的小窍门,下面就看看吧。
需要工具:迅捷CAD编辑器、常用电脑
操作步骤:
1.这里需要借助迅捷CAD编辑器帮助我们进行图纸文件的批量打印,因此你需要打开电脑将迅捷CAD编辑器安装在电脑上。
2.打开安装的软件,进入软件我们执行-文件-打印,选择批量打印的功能。
3.进入打印的界面选择“添加文件”将需要进行打印的CAD图纸文件进行添加打开。
4.勾选添加的CAD文件,选择{选项}图标,进行绘图设置,根据自己的需要设置,打印的方向,以及纸张大小,还有绘图的比例以及方向都是可以进行设置的。
5.设置完成之后,选择打印预览,最后点击“打印”进行文件存储路径的设置,就可以啦。
简单的步骤,确实是可以帮助你完成文件的批量转换,试一试吧。
优选CAD图纸集使用及批量打印
第18页,共19页。
2、批量打印的使用
2.1、批量打印概述
批量打印可以更好地帮我们节省了打印的时间,从而提高工作效率。
批量打印是CAD自身便可以实施的一种CAD使用技巧。只要按相关的规则使用CAD 便可以做到高效工作。
第19页,共19页。
1.1、图纸集概述
1.2、图纸集使用
1.3、图纸集的创建原则 1.4、图纸集创建过程
第3页,共19页。
1、图纸集使用
1.1、图纸集概述
图纸集是结合图纸空间布局里面一个布局一张图纸的形式对图纸合并在一起。
为了快速方便进行查阅图纸,CAD开发出来图纸集。能高效对相关图纸进行 管理。
第4页,共19页。
1、图纸集使用
优选CAD图纸集使用及批量打 印
第1页,共19页。
主要内容
1、图纸集使用
1.1、图纸集概述 1.2、图纸集使用 1.3、图纸集的创建原则 1.4、图纸集创建过程
2、批量打印的使用 2.1、批量打印概述
2.2、批量打印的基础要求 2.3、如何实现批量打印
第2页,共19页。
1、图纸集使用
1、图纸集使用
图纸集创建的列表的名字是由CAD自动由纸样空间布局的名字生成。如下图 所示:
所以在对布局里的纸样空间命名的时候就要按照目录的名字对应。
第9页,共19页。
1、图纸集使用
1.3、图纸集的创建原则
纸样空间-布局里,能充分利用图层,每个图层的使用规则要按公司制图规范进行,通过利用
。 视口对图层的冻结/解冻对制作的图进行修改管理,让绘制图纸更高效更准确
1.2、图纸集使用
成功创建的图纸集如下图图例
第5页,共19页。
batchplot批量打印使用方法
batchplot批量打印使用方法
Batchplot是AutoCAD中的一项功能,可以帮助用户批量打印多个DWG文件。
使用Batchplot可以节省用户的时间和精力,特别是在处理批量打印的任务时。
下面是使用Batchplot进行批量打印的步骤:
1. 打开AutoCAD软件,点击“输出”选项卡,在“打印”下拉菜单
中选择“批量打印”命令,或者在命令行中输入“BATCHPLOT”。
2. 在弹出的“批量打印管理器”对话框中,单击“添加绘图文件”
按钮,选择要打印的DWG文件。
3. 选择打印机或打印机配置文件,并设置其他打印选项,例如纸张
大小、打印比例、线宽和颜色等。
4. 在“批量打印管理器”对话框中选择要打印的图纸,并单击“打印”按钮开始批量打印。
Batchplot还可以通过创建打印配置文件来记录和快速设置打印选项。
这些打印配置文件保存在AutoCAD的“打印配置文件”文件夹中,可以在后续的批量打印任务中重复使用。
总的来说,Batchplot是一项非常实用的功能,可以帮助AutoCAD用
户高效地处理批量打印任务,提高工作效率。
CAD如何批量打印?
CAD如何批量打印?
国产CAD软件中有个批量打印的功能,可以一次性打印多张CAD 图纸,提升我们的打印速度,对于CAD制图初学入门者来说很是方便,今天的CAD教程我们就使用正版CAD软件来给大家介绍一下CAD如何批量打印?
首先,打开浩辰CAD制图软件。
菜单位置:[扩展工具]→[打印工具] →[批量打印]
命令:BP
批量打印具有相同图框属性的图纸。
操作步骤:
3、按照对话框设置打印参数,单击“确认打印”,进行批量打
印。
以上就是小编今天使用正版CAD软件,来给大家介绍的CAD如何批量打印的相关介绍和操作步骤了。
cad批量打印batchplot
cad批量打印batchplotCAD批量打印(BatchPlot)在CAD软件中,BatchPlot(批量打印)是一项非常便利的功能,它允许用户一次性打印多个图纸或布局。
无论您需要打印多个设计图、工程图还是其他CAD绘图文件,BatchPlot都能够帮助您提高工作效率并节省时间。
一、BatchPlot的优势1. 高效快速:BatchPlot可以一次性处理多个图纸或布局,让您一次打印完成,不需要逐个手动打印,节省宝贵的时间。
2. 方便易用:BatchPlot功能与CAD软件紧密结合,用户可以轻松地选择需要打印的图纸或布局,并进行自定义设置,如打印范围、打印尺寸、图层属性等。
3. 灵活多样:BatchPlot支持多种输出格式,如打印机、PDF、DWF等。
您可以根据实际需求选择相应的输出格式,并可自定义输出路径和文件名。
4. 批量处理:BatchPlot还提供批量处理功能,可以根据需要批量打印、批量导出或批量转换文件格式,大幅提高工作效率。
二、使用BatchPlot的步骤1. 打开CAD软件并打开需要打印的图纸或布局。
2. 在CAD的菜单栏中找到“输出”选项,并选择“打印”。
3. 在打印设置界面中,选择“批量打印”或“发布”。
4. 在打印设置界面中,您可以自定义打印设置,如打印范围、打印尺寸、纸张方向等。
您还可以选择输出格式和文件路径。
5. 点击“确定”按钮,开始批量打印。
6. 打印完成后,您可以检查打印结果,如有需要,可以重新调整打印设置并再次进行批量打印。
三、BatchPlot的应用场景1. 建筑设计:在建筑设计过程中,通常需要打印多个设计方案的平面图、立面图、剖面图等。
使用BatchPlot可以简化打印流程,快速打印多个设计图纸。
2. 机械制图:在机械制图领域,通常需要打印多个零件图、装配图、工艺流程图等。
使用BatchPlot可以方便地批量打印这些图纸,提高工作效率。
3. 土木工程:土木工程中常常需要打印大量的工程图纸和平面图。
怎样设置CAD图纸批量打印?
工作非常繁忙的时候,若是还需要打印大量的CAD图纸,就真的非常麻烦,工作量很大。
若是有一款可以快速批量打印CAD图纸的软件就好了。
小编今天就给大家演示一下,快速设置CAD图纸批量打印。
操作步骤如下:步骤一:首先,我们先在电脑端下载安装好迅捷CAD编辑器。
如下图:
步骤二:操作运行迅捷CAD编辑器软件,点击软件左上角的“文件”按钮,再选择“打印”-“批量打印”按钮,会有“批量打印”弹窗出现。
如下图:
步骤三:在“批量打印”弹窗界面里,点击“添加文件”按钮,选择需要进行批量打印的一个或多个CAD图纸文件进行添加。
如下图:
步骤四:然后在已经添加好的CAD文件右下角找到“绘图设置”图标,对
将要打印的CAD文件进行相关设置,设置好后点击“OK”按钮。
如下图:
步骤五:最后点击“打印”按钮,稍等片刻,大量的CAD图纸就可以批量打印完成了。
如下图:
以上就是使用迅捷CAD编辑器标准版操作,怎样设置CAD图纸批量打印的具体演示。
打印CAD图纸原来可以如此简单!。
CAD看图软件中如何批量打印?CAD批量打印教程
CAD看图软件中如何批量打印?CAD批量打印教程
对于经常和CAD图纸打交道的设计师来说,有时候一个项目下来,水暖电几十个CAD图纸文件,每个文件中还装着十多张图,一张张打印下来,简直不要太费劲。
此时就需要用到浩辰CAD看图王电脑版中的CAD批量打印功能啦!下面,小编就来给大家介绍一下浩辰CAD 看图王电脑版中CAD批量打印的具体操作技巧吧!
CAD批量打印的操作步骤:
首先在浩辰CAD看图王电脑版中打开需要批量打印的CAD图纸。
有两种打开方式:一种是在起始页直接点击【打开】;另一种是在【文件】菜单栏中点击【打开】按钮。
如下图所示:
打开图纸后,在【文件】菜单栏中点击【批量打印】按钮。
如下图所示:
此时会跳出【批量打印】对话框,在其中设置打印机(电脑上必须装有打印驱动)、纸张尺寸、打印颜色、打印方向、线宽显示、打印份数以及打印比例等参数。
如下图所示:
打印参数设置完成后,点击【框选添加图纸】按钮。
如下图所示:
在界面上框选需要批量打印图纸的范围,按回车键确认,即可返回【批量打印】对话框,此时可以看到右侧打印预览框中会显示刚刚框选的内容。
如下图所示:
最后点击【批量打印】按钮即可。
如下图所示:
上述教程中给大家分享了浩辰CAD看图王电脑版中CAD批量打印功能的具体操作步骤,你学会了吗?各位小伙伴在CAD绘图过程中如果需要打印多张图纸的话可以参考本篇教程来进行CAD批量打印。
CAD批量打印方法有哪些
CAD批量打印方法有哪些有时CAD中需要同时多张打印图纸,尤其在设计工作场合,常常用到批量打印,这时候需要借助一些插件工具,那么具体方法有哪些呢?下面一起看看!目前市面上使用的CAD批打方法分两大类一、ACAD自带的publish功能及类似的插件特点是单文件单图、若可实现则打印极方便,需要很成熟的操作规范,不适合人员频繁流动的小公司、需要多图同时操作的行业和之前没有CAD规范的大中型公司。
代表插件:天河CAD、PCCAD、圆方(家具业)以及一些PDM会提供该功能。
二、基于(或类似)BatchPlot原理的插件特点是可以适用单文件多图、仅需要一点点规范(这意味着极容易实现),不适合有强迫症的老设计师,同时与PDM系统极难嫁接,所以也不适合使用或准备使用PDM又同时不愿意用3DCAD替换掉ACAD的公司。
代表插件:贱人工具箱、常青藤、天正(建筑业)按行业来说的话,不大适用publish的可能但不限于:模具、简易机加工、定制家具、室内、建筑、弱电、电子、服装等,适用publish的可能仅限于:部分机械设计、部分建筑设计。
补充:CAD使用小技巧1、文字镜像如何设置转动与不转动A、在镜像前,输入MIRRTEXT指令B、输入新值0 代表不转动;输入新值1代表转动C、MIRRTEXT指令完成后,输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法,直接点击另存为,将文件类型可以改成任意的低版本D、将低版本转换成高版本,就比较复杂了,需要第三方软件,也就是版本转换器。
3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线,输入Y,再接着输入JC、选择所有需要合并的线条,就可以了5.填充无效时的解决办法有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去OP选项里检查一下。
CAD布局及视口、批量打印(比例设置)
利用布局出图步骤:1、首先在模型空间里绘制图形举例图形,已经全部画好了,实际上不必如此,后面有说明。
这是模型空间里的图形:2、切换到图纸空间这里要说明一下,首先你自己要确定好在一个布局中放几个图形,这里我计划放三个主图形,两个是大样图,主图在什么位置,大样图在什么位置,以及它们大概的区域,要做到心中有数,同时要考虑文字、尺寸标注及符号的位置。
3、用“Mview”命令建视口先建主图——立面图的视口,拉出视口边框,双击视口内部激活,使用缩放命令或鼠标滚轮调整视口内图形为立面图,使之充满视口,从而确定图形的大小是我所要的(可以利用视口本身的边框来构图),然后用Vpscale命令点选视口边框查看此时视口比例,接近1:X,一般比例要取整,所以我们设为1:X,可以点选视口边框,按Ctrl+1打开特性工具栏,在“自定义比例”中输入1:25。
4、同样,建立主图——剖面图及平面图的视口,并调整各自视口内图形为相应的平面图、立面图。
5、建大样图的视口同理,建大样图的视口,按前述方法调整视口比例为1:5。
大样图直接利用原剖面图生成,不需要另外画出或从剖面图拷出放到一边,这样修改剖面图时其结果就可以直接在大样图中反映出来。
大样图的圆形视口,是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的。
见下图:6、标注尺寸及注释,添加符号等,完成图纸。
在布局中批量打印步骤:1、键入Publish命令,打开发布对话框。
注意“发布到”选择“页面设置中指定的绘图仪”,且“添加图纸包含”选择“布局选项卡”。
默认“模型选项卡”也是打钩的,我们这里是打印布局,不是打印模型,所以取消它。
2、点“添加图纸”按钮,输入需要打印的图纸。
3、查看(此步骤不是必需,只是为了说的清楚些)。
见下图,可以看到,原图(全部)已包含页面设置,但不是命名页面设置,所以显示“默认:无”,不过照样可以打,如果是命名页面设置,则显示页面设置名称。
4、至此,点击“发布”按钮,大功告成,可以一边吹牛去了。
cad中如何批量打印布局
cad中如何批量打印布局批量打印是一个比较实用的功能,不仅在模型中适合在布局中也适合,下面由店铺告诉大家cad中如何批量打印布局,快跟我一起来学习吧。
cad中批量打印布局的方法:首先,进行打印设置方面的配置。
选择相应的打印机、纸张、打印样式,然后按照需要设置其他的打印参数。
由于该功能自动打印是对每张图纸图框的识别,因此需要让软件能自动识别图纸的图框,比如打印5张图纸,则需要软件能主动识别出5个图框。
在软件里提供了3种方式:图块(图框为特定图块)、图层(指定图层为封闭矩形)、散线(图框为散的直线)。
一般来说,如果需要打印的图纸图框是某个特定图块,那么可以直接选择第一种方式,比较方便。
但是如果图纸的图框在图块或者图层的设定上比较随意,那么软件就无法自动判断出图框了,这时候需要“帮助”,手动绘制一个特定层的封闭矩形来实现。
例如在这个例子里),可以设置一个图框层,并设置为不打印。
然后,将层切换到图框层,将需要打印的5张图用矩形框起来。
接着,调出批量打印界面,将图框形式选择为图层,图层名选择为:图框层。
然后点击“选择批量打印图纸”,框选整个图纸,确定之后,自动弹出批量打印界面,显示如下信息:这表示,DWG文件中的5张图纸已被识别,此时点击确定,开始批量打印,软件会依次打印出符合之前设定要求的5张图纸。
设置完成后,选择“文件”—“发布”的功能,调出发布功能对话框。
由于只是在模型空间打印,所以只选择“模型选项卡”,发布到打印机即可。
最重要的是,将页面设置由默认修改为之前设置的名称“1、2、3、4、5”,然后点击“发布”,软件就可以将所有的图纸一次性打印出来了,在一定程度上也节省了的精力和时间,显的非常方便和快捷。
