双梁欧式电动葫芦桥式起重机使用说明书
双梁起重机说明书
5—100/20吨电动吊钩桥式起重机安装架设交工验收与使用维护说明书SHIYONGWEIHUSHUOMINGSHU山东青云起重机械有限公司起重机械厂SHANDONGQINGYUNQIZHONGJIXIEYOUXIANGONGSI目录一、概述 (1)㈠结构形式㈡保证使用期限二、安装与与调整 (3)㈠注意事项㈡起重机安装1、小车2、起重机金属结构3、大车运行机构三、电气控制原理和安装 (7)㈠电气控制原理㈡电气设备的安装与调整一、架设 (24)㈠注意事项㈡架设示例二、起重机使用须知 (27)㈠安全技术规则㈡司机职责三、维护与故障处理 (30)㈠桥架及其主要构件㈡大、小车运行机构㈢起升机构㈣电气设备1、电气检修制度2、故障处理四、机构的润滑 (39)㈠起重设备各润滑点的分布㈡润滑条件与润滑材料五、运转试 (41)㈠试车前的准备和检查㈡无负荷试车㈢负荷试车1、负荷试车的检验内容2、静负荷试车3、动负荷试车4、电气部件试验规定与检查项目六、起重机的交工验收 (43)七、附录 (44)㈠大车跨度测量法㈡主梁上拱度测量法一、概述5-100/20吨电动吊钩桥式起重机适用于工矿业内部或露天场地。
在固定跨间内装卸、运搬物料和物品。
起重机采用380伏50赫兹，主要性能参数可参阅起重机的附加图中总图所载有关数据。
本说明书用于起重机的安装、架设、交工、验收、使用和维修。
（一）结构形式5-100/20吨电动桥式起重机（请参阅起重机附加图）主要由桥架、大车运行机构和装有起升、运行机构的小车组成。
主梁上铺设了小车运行的钢轨。
两主梁的外侧装有走台。
一侧为安装及检修大车运行机构而设。
另一侧为安装小车导电装置而设。
在主梁下面悬挂着全视野的操纵室，操纵室内装有联动控制台或单个控制器，操纵室与走台装有斜梯，主梁连接在中间带有接头的两端梁上。
大车运行机构采用分别驱动形式（图1-1）。
起重机大车车轮为四个，50吨以上至100吨车轮为八个，有滚动轴承的角形轴承箱组装以后安装在端梁的两端。
电动双梁桥式起重机操作规程
LH10/3-10.5电动双梁桥式起重机操作规程一、技术性能和参数车轮直径：400mm电压：380V最大功率：16-30KW起重量：15T二、操作步骤1.开车前检查机械、电气部分和防护保险装置正常、灵活可靠。
2.将所有控制手柄板至零位，送电，鸣铃示警后试车。
3.将大车移至吊运物上部，调整好小车的位置。
4.在指挥人员的指挥下放下吊钩，等待起吊。
5.接到起吊指令后，缓缓起吊，经试吊，确认可靠后开始起吊。
6.调整好调运物的高度和位置。
7.移动吊运物到指定位置上部。
8.轻轻下落吊运物，到指定位置。
9.摘下吊钩后，收起吊钩，将小车移动到操作室端，起重机停在规定位置。
10.将所有控制手柄板至零位，关闭电源，关闭操作室栅门。
三、紧急情况处理1．在工作时如电气设备，电路制动器等发生损坏或电压突然下降很剧烈必须很快停止工作，将电源切断后进行检查。
2．如发现轴承有轧轧声响或过热现象，应检查是否装配不正确，配件有所损坏及润滑油不足等情况并及时校正。
四、注意事项1．轮缘的凸轮如有凹陷超过3mm即应报废。
2．定期检查减速机齿轮牙齿的磨损情况及啮合的正确性。
3．非本岗位操作人员未经批准不得操作本机，任何人不得随意拆掉或放宽安全保护装置等。
五、故障查询及排除1．制动器刹车不灵，制动力矩小，有溜钩现象。
1.1制动轮表面有油污，摩擦系数减小导致制动力矩减小；清除油污。
1.2制动瓦衬磨损严重，铆钉裸露；更换制动瓦衬。
1.3主弹簧张力调整不当或弹簧疲劳、老化；重新调整或更换主弹簧。
1.4电磁铁冲程调整不当；重新调整电磁铁冲程。
桥式起重机使用使用说明
|通用桥式起重机使用维护说明书起重机厂1. 概述本说明书适用于电动双梁桥式起重机（包括吊钩、抓斗、电磁、防爆、绝缘、两用、三用、双小车、挂梁、司机室移动等）安装、使用维护及试车验收。
1.1 起重机的主要用途本系列电动桥式起重机用于工厂、电站、库房、料场等固定跨间内搬运物料，安装维修设备。
根据使用要求按取物装置可分为如下几种类型。
a、吊钩桥式起重机：用于搬运成件物品；b、抓斗桥式起重机：用于搬运散料物品；c、电磁桥式起重机：搬运黑色金属物品；d、抓斗吊钩桥式起重机：搬运成件或散料物品，可一机两用，每个工作循环只能用一种取物装置；e、电磁吊钩桥式起重机：搬运成件物品或吸运黑色金属物料，可一机两用；f、抓斗电磁桥式起重机：搬运散料物品或吸运黑色金属物料，可一机两用；g、抓斗电磁吊钩桥式起重机：可一机三用，搬运、抓取、吸吊各种物料，每次只可用一种取物装置；h、防爆桥式起重机：在易燃、易爆环境内使用搬运安装物品，按四种防爆级别ⅠⅡ A ⅡBⅡC 选择使用；i、绝缘桥式起重机：在带电环境下搬运物品如电解电镀车间；j、双小车桥式起重机：在一台起重机上有两台小车，可同时或单独使用；k、司机室移动桥式起重机：为便于司机操作准确，起重机司机室可沿桥架随小车或自行移动。
1.2 主要性能参数及构造1.2.1 主要性能参数起重量、跨度、起升高度、工作级别、各机构工作速度、小车工作极限、最大轮压、抓斗容量及物料比重、电磁盘型号、外形尺寸、防爆级别等。
具体数值查阅起重机总图。
1.2.2 起重机的构成（见图1）图11、电器设备2、小车3、大车运行机构4、桥架5、抓斗6、吊钩7、电磁盘a. 起升机构由电动机、制动器、减速器、卷筒组、定滑轮组、吊钩组、起升限位、传动轴、联轴器等组成。
b. 运行机构是由电动机、制动器、减速器、传动轴、联轴器、车轮组构成，小车多为集中驱动，大车多为分别驱动。
c. 桥架结构由主梁、端梁、走台、电缆滑架、司机室、梯子栏杆平台等组成。
桥式起重机的使用说明书(二)
桥式起重机的使用说明书（二）引言概述：本文是桥式起重机的使用说明书的第二部分，将进一步介绍桥式起重机的操作和维护要点，帮助用户更好地使用和保养桥式起重机。
正文：一、操作说明1. 启动和关闭起重机a. 确保工作环境安全，避免人员和障碍物在起重机运行范围内；b. 按照起重机控制面板上的启动按钮进行启动，控制台上的指示灯会显示起重机的状态；c. 关闭起重机时，按下停止按钮，确保起重机完全停止运行。
2. 起重物的吊装和放下a. 使用合适的吊具，并确保其在正确的位置；b. 将起重物缓慢吊起，观察是否有异常情况发生；c. 确保起重物安全放置在指定位置，确认无误后放下。
3. 减小起重机运行速度a. 若要减小起重机的运行速度，可以根据需要调整控制面板上的速度调节旋钮；b. 注意适当减小速度可以提高工作安全性。
4. 遇到异常情况时的应对a. 若出现警报声或异常情况，请立即停止起重机的运行；b. 具体情况可查阅起重机的故障处理手册或与相关维修人员联系。
5. 安全注意事项a. 操作人员必须熟悉起重机的操作说明，并掌握使用技巧；b. 确保工作区域的安全，防止行人进入起重机的运行范围；c. 定期检查起重机各部件的磨损情况，及时修复或更换。
二、维护要点1. 起重机的定期保养a. 清洁起重机表面，包括梁、轨道和钢丝绳等；b. 定期润滑各运动部件，确保其灵活性和稳定性；c. 检查电气连接和电线，并确保其安全可靠。
2. 紧固件的检查和维护a. 定期检查起重机的紧固件，确保其固定可靠；b. 如发现松动或损坏的紧固件，及时更换或修复。
3. 定期检查电气系统a. 检查电气设备的工作状态和电压稳定性；b. 确保电气系统没有过载和短路等问题。
4. 钢丝绳的保养与更换a. 定期检查钢丝绳的磨损程度，如发现过度磨损，需立即更换；b. 使用起重机时，注意防止钢丝绳被过度拉伸和扭曲。
5. 安全设备的检查和测试a. 定期检查起重机的安全设备，如限位器和重载保护器；b. 进行相关测试，确保安全设备的正常工作。

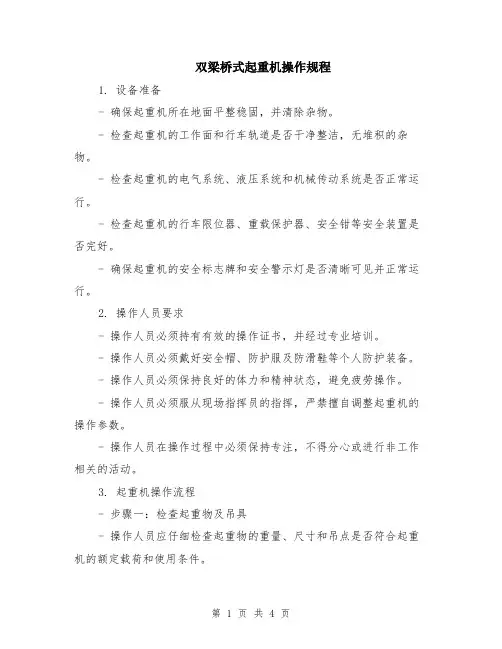

双梁桥式起重机操作规程
双梁桥式起重机操作规程1. 设备准备- 确保起重机所在地面平整稳固，并清除杂物。
- 检查起重机的工作面和行车轨道是否干净整洁，无堆积的杂物。
- 检查起重机的电气系统、液压系统和机械传动系统是否正常运行。
- 检查起重机的行车限位器、重载保护器、安全钳等安全装置是否完好。
- 确保起重机的安全标志牌和安全警示灯是否清晰可见并正常运行。
2. 操作人员要求- 操作人员必须持有有效的操作证书，并经过专业培训。
- 操作人员必须戴好安全帽、防护服及防滑鞋等个人防护装备。
- 操作人员必须保持良好的体力和精神状态，避免疲劳操作。
- 操作人员必须服从现场指挥员的指挥，严禁擅自调整起重机的操作参数。
- 操作人员在操作过程中必须保持专注，不得分心或进行非工作相关的活动。
3. 起重机操作流程- 步骤一：检查起重物及吊具- 操作人员应仔细检查起重物的重量、尺寸和吊点是否符合起重机的额定载荷和使用条件。
- 操作人员应检查吊具的使用年限和外观状况，确保吊具的安全可靠。
- 在起重物上方设置标识并清除相关人员，确保起重操作安全进行。
- 步骤二：启动起重机- 操作人员按照起重机的启动顺序，依次打开电源、液压系统和机械传动系统。
- 确保起重机的运行方向、速度、高低限位器等参数符合要求，并保持正常工作状态。
- 步骤三：起吊起重物- 操作人员应用遥控器或控制台操纵起重机进行起吊操作。
- 在起重过程中，操作人员应保持吊具与起重物的垂直状态，并保持稳定的起吊速度。
- 如果操作人员需要改变起重物的姿态或方向，应通过合理的操作方式进行调整。
- 步骤四：移动起重机- 在起吊起重物的过程中，如果需要移动起重机或调整吊具位置，操作人员应按照相应的操作步骤进行。
- 在移动过程中，操作人员应掌握起重机的速度和方向，确保安全、平稳地移动。
- 步骤五：放下起重物- 在起吊起重物完成后，操作人员应缓慢放下起重物，确保安全，避免发生冲击或撞击现象。
- 在放下过程中，操作人员应及时采取措施，防止起重物的偏移或失稳。
电动葫芦桥式起重机说明书
电动葫芦桥式起重机使用说明书河南省重型起重机有限公司HENAN ZHONGXING CRANE CO.,LTD使用说明书共24页第1页电动葫芦桥式起重机目录产品简介一、概述-----------------------------------------------------------2二、结构特征与工作原理--------------------------------------2三、安装和调整--------------------------------------------------5四、维护和保养--------------------------------------------------8结构总图图一、5、8、12.5T总图（司机室操纵）-----------------14图二、16/3.2、20/5、32/5T总图（司机室操纵）-------15图三、5-12.5总图（地面操纵）-----------------------------16图四、运行机构--------------------------------------------------17图五、齿圈--------------------------------------------------------18图六、轴套--------------------------------------------------------19图七、大车限位开关--------------------------------------------20图八、司机室安装-----------------------------------------------21图九、小车滑轨导架安装--------------------------------------22图十、小车限位开关安装--------------------------------------23图十一、电气原理图--------------------------------------------24使用说明书共24页第2页电动葫芦桥式起重机产品简介一、概述LH型电动葫芦桥式起重机（简称葫芦双梁起重机）系列是以固定式的钢丝绳电动葫芦作为起升机构（主钩和副钩），安装在集中驱动的双轨小车，与双梁桥架配套使用的起重机。
桥式起重机使用说明书
桥式起重机使用说明书————————————————————————————————作者：————————————————————————————————日期 :?通用桥式起重机使用保护说明书起重机厂1.概括本说明书合用于电动双梁桥式起重机( 包含吊钩、抓斗、电磁、防爆、绝缘、两用、三用、双小车、挂梁、司机室挪动等) 安装、使用保护及试车查收。
1.1起重机的主要用途本系列电动桥式起重机用于工厂、电站、库房、料场等固定跨间内搬运物料，安装维修设施。
依据使用要求按取物装置可分为以下几种种类。
ａ、吊钩桥式起重机: 用于搬运成件物品;ｂ、抓斗桥式起重机: 用于搬运散料物品；c、电磁桥式起重机：搬运黑色金属物品；d、抓斗吊钩桥式起重机: 搬运成件或散料物品，可一机两用, 每个工作循环只好用一种取物装置；e、电磁吊钩桥式起重机: 搬运成件物品或吸运黑色金属物料, 可一机两用 ;f 、抓斗电磁桥式起重机：搬运散料物品或吸运黑色金属物料, 可一机两用 ;g、抓斗电磁吊钩桥式起重机: 可一机三用 , 搬运、抓取、吸吊各样物料, 每次只可用一种取物装置;ｈ、防爆桥式起重机: 在易燃、易爆环境内使用搬运安装物品, 按四种防爆级别ⅠⅡ AⅡBⅡC 选择使用 ;i、绝缘桥式起重机：在带电环境下搬运物品如电解电镀车间；j、双小车桥式起重机 : 在一台起重机上有两台小车 , 可同时或独自使用 ;k、司机室挪动桥式起重机：为便于司机操作正确，起重机司机室可沿桥架随小车或自行挪动。
１ . ２主要性能参数及结构１．２ .1主要性能参数起重量、跨度、起高升度、工作级别、各机构工作速度、小车工作极限、最大轮压、抓斗容量及物料比重、电磁盘型号、外形尺寸、防爆级别等。
详细数值查阅起重机总图。
1.2. ２起重机的构成( 见图１ )1234B BH1HS765图 11、电器设施2、小车３、大车运行机构4、桥架５、抓斗6、吊钩7、电磁盘ａ .起升机构由电动机、制动器、减速器、卷筒组、定滑轮组、吊钩组、起升限位、传动轴、联轴器等构成。
双梁桥式起重机说明书
双梁桥式起重机使用说明书莱州市永兴设备有限公司目录一、概述1、起重机的主要用途 (2)2、环境条件 (4)3. 起重机的基本性能参数构造及载荷图 (6)二、起重机的安装与架设1、安装准备及注意事项 (7)2、起重机的安装…………………………………………………………7～93、大车运行机构 (10)4、电气设备的安装………………………………………………………11～125、起重机的架设…………………………………………………………12～13三、起重机的安全注意事项1、安全技术规则 (14)2、司机职责………………………………………………………………15～163、注意触电的安全事项 (17)四、起重机的维护保养与润滑1、起重机的维护保养……………………………………………………18～242、起重机的润滑…………………………………………………………24～26五、起重机部件的维修……………………………………………………27～31六、起重机常见故障及处理………………………………………………32～41七、起重机使用须知………………………………………………………41～49八、标志、包装、运输、储存 (50)一、概述本说明书适用于电动双梁桥式起重机（包括吊钩、抓斗、电磁、防爆、绝缘、冶金、铸造、两用、三用）的安装、维护、供安装、操作和维护人员使用。
1、起重机的主要用途电动桥式起重机用于工厂、电站、库房、料场等固定跨间内搬运物料，安装维修设备。
根据使用要求按取物装置可分为如下几种类型：a、吊钩桥式起重机适用于厂矿、企业的车间、仓库等在室内或室外的跨间作一般装卸及起重运输工作，一般分中级和重级两种工作级别。
中级适用于机械加工、金属结构、装配，重级适用于冶炼车间和参加连续生产的搬运工作。
当吊运危险物品或灼热溶液时，应配置双制动。
b、抓斗桥式起重机适用于冶金、化工、水泥及其它企业的仓库和车间，在室内或露天的固定跨间从事矿石、石灰石、煤、砂等散粒物料的搬运工作。
LH型电动葫芦双梁桥式式起重机说明书2
LH型电动葫芦双梁桥式起重机使用说明书安徽江淮起重运输机械有限公司一、概述LH型电动葫芦桥式起重机（简称葫双）系列，是以固式的电动葫芦作为起升机构（主钩和副钩），安装在行车（双轨电动）小车上双梁桥架配套使用的桥式起重机。
本系列产品设有地面操纵和司机室操纵两个品种，144个规格。
该产品结构简单、重量轻、价格便宜，主要用于机械制造车间、仓库、装配及水电钻检修等场所的一般掉重装卸作业。
本产品的工业环境温度为-25～40℃。
不适于用有爆炸危险、火灾危险的介质中和相对温度大于85%，充满腐蚀性气体的场所，也不适用于吊运溶化金属和有毒、易燃、易爆物品。
二、结构特征与工作原理本系列产品由桥架、小车、大车运行和电气四个主要部分组成。
采用固定式的钢丝绳电动葫芦作为起升机构。
起重机装配试验应符合《GB/T3695-1994》之规定，安装起重机时，必须按附图的规定进行安装。
起重机在拆卸运输和产品安装时，端梁的连接必须按图纸规定拆装。
本系列产品的起重量，分为司机室操纵和地面操纵两种。
司机室操纵时，有5t、10t、16t、20t、32t六个吨位，其中16t、20t、32t三个吨位,相应配以3.2t、5t、10t为副钩。
即：16/3.2t、20/5t、32/10t；地面操纵时，只有5t、10t、16t三个吨位，跨度为10.5～25.5m。
总体结构见图一、图二、图三。
（一）、桥架桥架有主梁、端梁、走台、导电架、吊笼、司机室、大车导电线挡架、栏杆等部件组成。
本系列采用四梁结构，主梁与端梁用螺栓连接，非导电侧设一通常走台，小车馈电采用柔性电缆供电系统，本系列设计了开式和闭式两种司机室。
为便于检修大车导电系统，在桥架的滑线供电侧设有吊笼。
司机室有开式和闭式两种，整体用螺栓连接，以减少焊接变形。
司机室视野大于280°，采用吕合金窗框，玻璃全部采用钢化玻璃（或夹层玻璃），司机室内所有导线全部采用暗铺。
为了防止小车行驶到极限位置时，吊具或钢丝绳与电源滑线相碰，在桥架的两根主梁间，靠近电源一端设置了导线挡架。
双梁桥式起重机说明书0
13、起重机在露天使用，当风力大于六级时，应停止工作。
14、露天起重机不工作时，必须将起重机固定牢靠，以防风灾。
15、工具、备件及其它物品禁止存放在门架或小车上，防止落下伤人或物。
16、钢丝绳要在每次换班时，作表面及其固定件检查，每隔7～10天，做一次详细检查。
17、在一年内，对起重机须进行一次安全技术检查。
1.6、安装所用的测量工具必须具有标准部门近期内的鉴定，否则严禁使用。
2、起重机安装
2 .1、机械设备安装
2.1.1、起重机属于大型设备，安装、架设工作应由专业部门进行。对于厂矿企业中具备条件者，也可自行安装架设。
2.1.2、起重机的架设，应根据起重机设备能力，可整体架设或分部架设。
2.1.3、架设前要严格按下列要求检查轨道安装质量，并将实际测量结果记录在设备档案卡里。
（V）、两轨道中心（跨度）轨道中心与承梁中心，轨道不直度误差不得超过下表规定。
跨度
跨度轨道中心误差
跨度中心与承梁中心误差
轨道不直度误差
≤19.5M
3
3
2
＞19.5M
5
5
2
2.1.4、起重机在架设过程中，必须贯彻有关安全技术和劳动保护方面的规定。
2.2、电气设备的安装与调整
电气设备的安装和电线的敷设应按所附的电气原理图、配线图、电气设备总图、以及本节的规定进行。
跨度
L
10.5
13.5
16.5
19.5
22.5
25.5
28.5
31.5
下沉值
F
5
7
8
10
11
13
14
16
1.4、检查其它主要件是否变形，若有变形应停车修复。
起重机操作规程
起重机操作规程适用机型：1、双梁桥式起重机。
2、单梁桥式起重机。
3、电动葫芦。
4、电动跑车。
第一条：带有驾驶室的起重机械必须设有专人驾驶。
严禁非驾驶人员操作。
第二条：起重机司机须持有特殊工种操作证，方能按指定机型独立操作。
第三条：起重机械凡有下列情况之一者，禁止使用。
1、钢丝绳达到报废标准。
2、吊钩、滑轮、卷筒达到报废标准。
1、制动器的制动力矩刹不住额定载苛。
2、限位开关失灵。
3、主要受力件有裂纹、开焊。
4、主梁弹性变形或永久变形超过修理界限。
5、车轮裂纹、掉片、严重啃轨或"三条腿"。
6、电气接零保护挂靠失去作用或绝缘达不到规定值。
7、电动机温升超过规定值。
10、转子、电阻一相开路。
11、车上有人（检查、修理指定专人指挥时除外）。
12、露天起重机当风力达六级及以上。
13、新安装、改装、大修后未经验改合格。
14、轨道行车梁松动、断裂、物件破碎、终点车档失灵。
第四条：一般通用桥式起重机操作规程：1、工作前严禁饮酒。
2、不准带无关人员上车。
3、开车前先检查机械、电气、安全装置是否良好；车上有无可碰、卡、挂现象；确认一切正常，打铃告警后，再送电试车。
1、检查试车中发现有第三条规定情况之一时，应立即停车。
2、操作中必须精力集中，与下面密切配合。
操作时不准吸烟、吃东西和与他人谈话。
3、操作中严格执行"十不吊"：①超过额定负苛不吊。
②指挥信号不明；重量不明；光线暗淡不吊。
③吊索和附件捆绑不牢、不符合安全要求不吊。
④吊挂重物直接加工时不吊。
⑤歪拉斜挂不吊。
⑥工件上站人或浮放活动物不吊。
⑦易燃易爆物品不吊。
⑧带有棱角快口物件未垫好不吊。
⑨埋地物品不吊。
⑩干部违章指挥不吊。
4、操作中要始终做到稳起、稳行、稳落。
在造近邻车或接近人时必须及时打铃告警。
5、吊运物品坚持"三不越过"：①不从人头上越过；②不从汽车、火车头上越过；③不从设备上越过；6、运行时，任何人发出停车信号均应立即停车。
双梁欧式电动葫芦桥式起重机使用说明书
LHD型电动葫芦桥式起重机使用说明书目录一、产品概述二、主要性能参数三、结构特征及工作原理四、电气系统五、安装调整要求六、试验方法七、安全操作规程八、维护保养九、运输及存储一、产品概述电动葫芦桥式起重机是依靠沿厂房轨道方向和桥架上小车轨道方向移动以及吊钩的升降运动来进行工作的。
本系列起重机根据JB/T3695-2008《电动葫芦桥式起重机》、GB6067-2010《起重机械安全规程》标准进行设计制造。
该系列产品工作环境条件：1）起重机的电源为三相四线交流，频率为50Hz，电压为380V。
电动机和电器控制设备上允许电压波动的上下限为±10％，其中起重机内部电压降不大于5％。
2）起重机运行轨道的安装应符合GB10183的要求。
3）起重机一般在室内工作。
4）起重机运行轨道的接地电阻不大于4Ω。
5）起重机安装使用地点的海拔高度不超过1000m。
6）工作环境中不得有易燃易爆、可燃性粉尘及有腐蚀性气体环境。
7）工作环境温度为-20℃～+40℃，在24h内平均温度不得超过+35℃；在24h内平均温度不得超过+25℃相对湿度允许暂时高达100%，在+40℃的温度下相对湿度不超过50%。
本系列起重机不适用于吊运液态金属或有毒、易燃、易爆、具有强烈腐蚀等危险物品。
用户对本系列起重机有不同或特殊要求时，可另行协商，单独设计制造。
二、主要性能参数1、额定起重量（t）电动葫芦吊钩桥式起重机：3、5、10、16/3.2、20/5、32/5、50/10、75/20、100。
（派生：5/3.2、5/5、10/3.2、10/5）起重量用分数表示时，分子代表主钩起重量，分母代表副钩起重量。
2、跨度（m）10.5、13.5、16.5、19.5、22.5、25.5、28.5、31.5。
3、工作级别电动葫芦桥式起重机：根据工作频繁程度和负荷率大小分为A5(中级)和A6（重级）。
4、起升高度（m）桥式起重机起升高度3米一档，各类规格的最大起升高度如下：按确定的起重量，跨度和工作级别，可查阅随机总图和小车总图中的技术特性表及需要的外形尺寸及各部分重量。
LH型电动葫芦桥式起重机产品说明书
LH型电动葫芦桥式起重机产品说明书编制：陈连忠校审：沈志伟批准：周冬明ZC/SM 苏州中超起重机械工程有限公司产品说明书苏州中超起重机械工程有限公司起重机产品说明书目录1．产品简介 (2)2．结构概述 (2)3．技术参数 (3)4．安装 (3)5．使用指南 (4)6．维护保养 (4)7．附加说明 (5)1．产品简介LH型电动双梁桥式起重机（以下简称“起重机”）是根据机械部标准JB/T1306-2008《电动单梁起重机》和国家标准GB/T14405-93《通用桥式起重机》设计制造的，与CD1型或CM1型电动葫芦或HZ型电动小车配套成一种双轨运行的起重机设备，该种起重机的适用起重量范围在（1～20）吨之间，起重机两端梁的跨距范围在（7.5～31.5）米之间,正常工作环境温度为（－30～＋40）℃。
起重机的操纵方式有地面操纵和操纵室操纵两种,可根据用户实际需要,选择确定后在合同中作出规定。
该产品属于一般用途起重机，广泛应用于机械制造、零部件装配、仓库吊运物资等场合。
2．结构概述2．1金属结构部分——包括桥架、小车架、操纵室（如有）等。
桥架是由两根箱形主梁及其两侧或一侧的走台和两根端梁组成；在主梁的上盖板上铺设供小车行走的轨道；走台的外侧都有栏杆，以保障检修人员的安全。
主梁和端梁采用螺检连接，便于运输和安装。
小车有两种形式：1）成品小车；2）用固定电动葫芦安装在可运行的小车架上（结构特点详见有关电动葫芦说明书）。
操纵室（如有）悬装在桥架下面，室内装有起重机的电气控制设备，以供专职驾驶人员操控起重机。
2．2运行机构运行机构是采用“一开一闭”式齿轮传动机构传动和分别驱制动形式。
驱制动由操控锥形制动电动机来实现。
2．3电气设备考虑到操纵人员的安全，该产品的电气控制部分采用AC36V安全电压。
用于运行速度为30 m/min和45m/min的动行电动机选用单速锥形鼠笼电动机；用于运行速度为75 m/min的动行电动机选用锥形绕线电动机。
ELH欧式电动葫芦双梁桥式起重机说明书
标准新型型钢丝绳葫芦的供电电源为380V/50Hz，控制电源为48V/50Hz 安全控制电压。
标准葫芦的起升为双速，运行采用变频控制。 变频器的外观如下图所 示。
-9-
变频器是用来控制葫芦小车运行速度的，变频器的参数根据订单要求 在出厂前已经设定。
注意! 断开电源后因滤波电容上仍然有高电压，所以不能马上对变频器进行 维修或保养。必须等到charge 灯灭掉后 用万用表测母线电压不超过36V 才可进行。 由于环境的温度、湿度、粉尘及振动的影响，会导致变频器内部的器 件老化，导致变频器潜在的故障发生或降低了变频器的使用寿命。因此， 有必要对变频器实施日常和定期的保养及维护。 I:日常检查项目： a:电机运行中声音是否发生异常变化 b:电机运行中是否产生了振动 c:变频器安装环境是否发生变化 d:变频器散热风扇是否正常工作 e:变频器是否过热 应始终保持变频器处于清洁状态。有效清除变频器上表面积尘，防止 积尘进入变频器内部。特别是金属粉尘。
润滑油黏度 VG680 VG220 VG680 VG680 VG220 VG220
润滑油体积(cm3) 1400 4000 5000 9000 13000 15000
如果变速箱工作在以下不利的环境中，缩短保养时间间隔则变得尤为 重要：- 高度潮湿 - 灰尘，酸性或其他腐蚀性的环境 - 环境温差大的环 境
-6-
从而有效地确保了操作的安全性。
3.1.6小车架
双梁葫芦的小车架由连接梁和端梁组成，连接梁内部装有定滑轮和超 载限制器。小车架的尺寸由电动葫芦的载荷、起升高度等因素决定的。
3.1.7超载限制器
超载限制器在负载超过额定载荷会阻止起升动作，从而起到安全保护 的作用。过载保护可以通过电子负载传感器来实现。下图分别为单绕绳和 双绕绳的超载限制器的安装形式。
LH型葫芦双梁桥式起重机使用说明书(1)
H型安全滑触线导电器水平安装
H型安全滑触线导电器垂直安装
图 5
(8)为了防止与小车行驶到极限位置时吊具或钢丝绳与高压电源相碰，在桥架的两根主梁下面近电源一端安装了导电线挡线，挡架焊接方法见大车导电线挡架图纸，只须将开有三只孔的L80×50×8角钢焊于两主梁腹板侧，
LH型电动葫芦桥式起重机
使 用 说 明 书
LH型20t及以下
共11页
第 8 页
然后用M16螺栓连接挡架。
(9)为保证小车能达到极限位置并不产生大的冲击，必须现场安装小车开关底座，按图纸将底座焊于主梁旁边，焊接位置可根据实际情况，现场高度后再焊。
图6 车轮与轨道
(10)在起重机未架设之前，用户可按图4表2选择轨道，车轮轮槽宽与轨道应保证有一定的间隙Δ。通常取Δ≈8～12mm,轨道架设时应保证以下几点要求：
起重机电控部分有操纵室操纵、地操、遥控三种形式，葫芦起升及行走采用接触器控制，遥控及地操方式下，大车控制也采用接触器控制，操纵室操纵方式下，大车采用带档位凸轮控制器控制，大车转子回路串接电阻器用来满足起动及调速要求。
LH型电动葫芦桥式起重机
使 用 说 明 书
LH型20t及以下
共11页
第 5 页
四、 安装
(2)将起重机的终点行程开关组装到端梁上，大车电机控制箱，葫芦控制箱，葫芦控制箱等电器组装到司机室里，接通有关电气部分，调试两台运行电动机，使其转向一致。
(3)将小车架设到桥架上。
(4)操纵室可在起重机架设到轨道之前，组装到起重机上。
(5)参照图3,4,5架设电源滑触线装置。（用户合同中任选一种）
(6)按原理图、接线图、接通全部操纵电器线路，必须保证起重机动作方向与操纵按钮所规定的方向一致。
欧式葫芦说明书
安装操作和服务手册
1
1 概述
1.1 手册使用指南 1.2 正常工作环境 1.3 操作规范 1.4 质量保证 1.5 其他相关信息
2 安全规范
2.1 概述 2.2 安全使用指南 2.3 危险和伤害 2.4 保证安全工作时间的措施 2.4.1安全工作时间的估算(S.W.P.) 2.4.2到达安全工作时间时应采取的措施
5 操作指南
5.1 手电门控制器 5.2 吊载方式
6 测试与检修
6.1 测试与验收 6.1.1 首次使用前的验收测试 6.1.2 大修及重大使用变更后的验收测试 6.1.3 常规检测 6.2 检修计划 6.3 钢丝绳的保养与更换 6.3.1 钢丝绳的检查 6.3.2 钢丝绳的保养与润滑 6.3.3 钢丝绳的更换 6.4 导绳器的清洁与润滑
标准起升电机是带盘式制动器的双速电机，另有变频电机可选，它们都是针对起升结构专门设计的。1 Nhomakorabea7
6
2 5
3 4
1. 风扇罩壳 2. 风扇 3. 制动器 4. 定子 5.转子 6.接线盒 7.电机罩壳 双速（变频）起升电机配有6（3）个热敏电阻或传感器，电机的设计绝缘等级达到F级。如果温度达到最高极限150°C 时，热敏电阻或传感器就会切断电机供电电源。而当温度下降到正常工作温度时电机供电电源将重新接通。
4 用户必须保存钢丝绳葫芦检查与测试过程中的所有结果和记录。
5 钢丝绳葫芦检测结果必须记录在钢丝绳葫芦年检记录表上。
6 钢丝绳葫芦应有专人操作，操作者应充分掌握安装，维护及操作说明中的相关知识。
7 非合格的指定人员不得安装，维护和操作钢丝绳葫芦。
5
8 用户必须确信安装，维护操作人员熟知由制造厂商提供的操作说明。 9 出于安全操作的需要，用户必须确保将制造商提供的操作说明以操作人员的易于理解的形式表述给操作人
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LHD型电动葫芦桥式起重机使用说明书目录一、产品概述二、主要性能参数三、结构特征及工作原理四、电气系统五、安装调整要求六、试验方法七、安全操作规程八、维护保养九、运输及存储一、产品概述电动葫芦桥式起重机是依靠沿厂房轨道方向和桥架上小车轨道方向移动以及吊钩的升降运动来进行工作的。
本系列起重机根据JB/T3695-2008《电动葫芦桥式起重机》、GB6067-2010《起重机械安全规程》标准进行设计制造。
该系列产品工作环境条件：1）起重机的电源为三相四线交流，频率为50Hz，电压为380V。
电动机和电器控制设备上允许电压波动的上下限为±10％，其中起重机部电压降不大于5％。
2）起重机运行轨道的安装应符合GB10183的要求。
3）起重机一般在室工作。
4）起重机运行轨道的接地电阻不大于4Ω。
5）起重机安装使用地点的海拔高度不超过1000m。
6）工作环境中不得有易燃易爆、可燃性粉尘及有腐蚀性气体环境。
7）工作环境温度为-20℃～+40℃，在24h平均温度不得超过+35℃；在24h平均温度不得超过+25℃相对湿度允许暂时高达100%，在+40℃的温度下相对湿度不超过50%。
本系列起重机不适用于吊运液态金属或有毒、易燃、易爆、具有强烈腐蚀等危险物品。
用户对本系列起重机有不同或特殊要求时，可另行协商，单独设计制造。
二、主要性能参数1、额定起重量（t）电动葫芦吊钩桥式起重机：3、5、10、16/3.2、20/5、32/5、50/10、75/20、100。
（派生：5/3.2、5/5、10/3.2、10/5）起重量用分数表示时，分子代表主钩起重量，分母代表副钩起重量。
2、跨度（m）10.5、13.5、16.5、19.5、22.5、25.5、28.5、31.5。
3、工作级别电动葫芦桥式起重机：根据工作频繁程度和负荷率大小分为A5(中级)和A6（重级）。
4、起升高度（m）桥式起重机起升高度3米一档，各类规格的最大起升高度如下：按确定的起重量，跨度和工作级别，可查阅随机总图和小车总图中的技术特性表及需要的外形尺寸及各部分重量。
外形总图见随机总图。
三、结构特征及工作原理1、总体结构及工作要求整台起重机由桥架、小车（装有运行机构，吊钩的起升机构）、起重机运行机构和电气设备四大部分组成。
起升机构，大、小车运行机构，都设有单独的电动机，进行各自的驱动。
起重量10t时为单钩起重机，仅有一套起升机构。
20/5t、32/5t、50/10t、75/20t 的起重机则有两个吊钩，因此有两套独立的起升机构，主钩用来提升重的物件，副钩除了提升较轻的物件外，可用来协同主钩倾转或翻倒物件之用。
但是不允许两个吊钩同时提升两个物件，每个吊钩在单独工作时均只能起吊重量不超过本身额定起重量的物件，当两个吊钩同时工作时，物件的重量不允许超过主钩额定起重量。
2、金属结构金属结构包括桥架、小车架和维修台等。
桥架是由两根箱形端梁，两根箱形主梁和两主梁外侧的走台所组成，在主梁的上平面铺设轨道，供小车行走之用。
一主梁外侧的走台上安装起重机的运行机构，另一主梁外侧安装小车导电装置，走台的外侧设有栏杆，以保障停车检修时检修人员的安全。
主梁与端梁用螺栓联接；可拆卸，便于运输和安装。
小车架上面装有小车运行机构、起升机构。
电动葫芦桥式起重机在主梁辅助走台进行检修。
在滑线侧主梁辅助走台下方均设有维修架，可以检修起重机供电电源，便于起重机断电、维修。
3、起重机运行机构起重机运行机构采用分别驱动，有两套或四套对称独立的的驱动装置。
驱动部分采用三合一减速电机。
4、起升机构电动葫芦吊钩起重机在小车架上部安装起升机构，单钩时为一套独立固定电动葫芦；双钩时，有两套各自独立的固定电动葫芦。
起升机构采用固定电动葫芦——（详见电动葫芦说明书）。
5、小车运行机构小车运行机构采用三合一减速电机分别驱动。
四、电气系统4.1 起重机电源三相四线交流，AC380V，50HZ。
整机导电可采用安全滑触线导电。
4.2 起重机操作方式起重机各个机构的运转、控制以及操作采用以下方式可供选择：1）地面操作方式：通过地面手电门上的按钮对起重机进行操纵2）地面遥控操作方式：通过地面的遥控发射器（摇杆式）及装设在控制柜上的接收装置对起重机进行操纵。
4.3 起重机控制原理起重机控制原理采用以下控制原理：1）起升机构：采用双速电机接触器直接起动方式。
2）运行机构：采用变频调速控制方式。
4.4 起重机控制线路起重机的电气线路由控制电路、主电路组成。
4.4.1 接入控制电路的有：1）装置在司机室平台（如果有）门安全开关，只有在门开关全部接通时，为起重机工作做准备；2）大小车十字限位行程开关：当大小车运行到轨道的接近终点时，大小车运行速度降低，当到达两端终点位置时，相对应的大小车行程十字限位开关常闭触点立即断开，使大小车停止此方向的运行只能向相反方向运行，因而起到了保护作用；3）变频器用来保护电动机的过载、过流，当电机电流超过变频器的整定值时，变频器输出动作，停止运行并报警和报故障，只有当故障解除后才能重新工作；4）紧急开关仅于在司机遇到紧急情况时断开总电源用；6）停止按钮用于正常停车时用；7）门开关（如果有）接入总接触器回路中用于联锁保护，当任意一个打开时，主接触器断开；8）超载限制器的超载触点接入总接触器回路中用于起升超载时的保护；9）起升高度限位器用于吊钩到达上下极限时的限位保护。
4.4.2 起重机主电路起重机主电路由主起升电路、付起升电路、小车回路、大车回路组成。
控制的主回路如下：总路断路器+总接触器+┌起升断路器+起升接触器+起升电动机（起升机构）─├大车断路器+大车接触器+大车变频器+大车电动机（大车机构）└小车断路器+小车接触器+小车变频器+小车电动机（小车机构）4.4.3 在AC48V回路中设有电铃，用于在起重机起动及运行过程中提示和报警。
五、安装调整要求1、安装前注意事项1）起重机各构件吊装时，捆扎部位必须在受力处，并垫以足够的橡皮或其它护垫。
2）所有构件严禁直接在地下滚翻拖拉。
3）安装前严格检查各构件是否损坏、变形。
各传动部件是否灵活，联接处是否牢固，若有问题，必须解决后才能安装。
4）认真阅读随机图纸中的安装图和使用说明书。
2、桥架拼装根据安装图纸，将主梁与端梁连成一体，拼装后桥架主要尺寸偏差要达到如下要求：1）起重机车轮中心之间跨度S的极限偏差值ΔS应符合如下规定：a)S≤10m时，ΔS=±2mm；b) S＞10m时，ΔS=±[2+0.1(S-10)]mm。
经圆整后见下表跨度S10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 34.5mΔS(mm) 2.0 2.5 2.5 3.0 3.5 3.5 4.0 4.0 4.5 2）桥架对角线差 |S1―S2|≤5mm。
3）两根主梁实有上拱度不应小于（0.9~1.4）S/1000。
4）两根主梁的旁弯度不应超过L/2000 mm , 最大不超过15mm，只能向走台侧凸曲。
若某项超过了规定要求，必须在地面设法校正好，否则不准架设。
桥架吊运时严禁捆扎机械部件，捆扎主梁或端梁时，钢丝下面需用护垫。
3、小车安装：把整台小车安放在已拼装好的桥架轨道上，这时应保证小车的主动车轮与轨道面在轨道全长上接触，被动轮与轨道间隙不得超过1mm ，间隙区间长度不大于1米，间隙区间的累积长度不得超过2m。
4、司机室等的安装（若有）按图纸上有关尺寸和技术要求安装司机室、扶梯（直梯）、导电线挡架、导电架、栏杆、导电轨等。
5、起升高度限位器和载荷限位器的调整起升高度限位器和载荷限位器由电动葫芦自带，电动葫芦外购，详见电动葫芦的使用说明书和电气原理图。
6、电气设备安装注意：起重机电气设备安装应由专业电气人员或受过电气专业培训的人员进行安装。
安装前必须用兆欧表试验电动机的绝缘性能，如果电动机绝缘电阻未达到2兆欧，转子绝缘电阻未达到0.8兆欧时，必须将电机干燥。
如果在使用期间，定子绝缘电阻小于0.5兆欧，转子绝缘电阻小于0.15兆欧时，也必须将电机干燥。
制动器检查标准同电动机。
6.1 电气设备在安装前应严格检查各元、器件是否完好无损，绝缘、触点等的性能是否良好、是否受潮等。
6.2 电控柜必须安装稳固，垂直偏差小于5°；电气设备的安装底架必须牢固，垂直度小于12/1000mm。
6.3 外接导线按图纸规定位置进行敷设；导线的接头和接线端子（端子板）应保证接触性能良好；敷设在管的导线不允许有接头；所有电气设备的外壳必须可靠接地。
6.4小车导电架安装要求：能带动线夹滑车行走自如，无卡轨和停滞现象。
6.5 电缆按图纸规定位置进行敷设；电缆的弯曲半径不得小于电缆外径的8倍；在运行中电缆不得有碰撞和挤压现象。
6.6 无绝缘带电体间或与金属结构的边缘间距离不应小于30mm。
起重机运行时可能产生相对摆动的部份与金属结构间的距离不应小于40mm。
接线板、接线头之间最小距离不应小于12mm。
6.7 起重机整个动力与控制回路的对地绝缘电阻不应小于1MΩ(用500伏兆欧表在静态下测量)。
对于不能承受所规定的测试电压的元件（如半导体、电容器等），试验时应将其短接，试验后，对被试电器进行外观检查，应无影响继续使用的变化。
6.8 联动台或操作面板上控制器的操纵方向应和其相应机构的运动方向一致。
6.9 起重机运行机构运动方向必须调整一致。
6.10在调整电气设备时，必须检查照明和信号设备。
在断开进线塑壳断路器时，照明和信号电路不应断电。
6.11电气设备安装完成后，起重机机构中容量最大的电动机起动时，大车电源集电器处的端电压应不低于额定电压的90%，在此电压下，机构应能可靠地工作和进行各项试验。
6.12 电线管管口套护线嘴，并使管口防止进雨水。
6.13 按图纸规定在电线和接线盒的端子上做好标识以及相应的线号，以便于安装检查和维护。
6.14 全部电线电缆敷设完毕后，应检查接线是否无误并与图纸相符，确认接线正确后，用兆欧表测量整个电路的绝缘性能，三相绝缘电阻符合规定标准，保证各相绝缘阻值无相差。
6.15 管子弯曲半径不应小于管子直径的6倍，所有弯曲度应不小于90度。
6.16 起重机所有带电部分的外壳，均应可靠接地，以免发生意外触电事故。
六、试验方法在起重机试验运转前，必须检查电动机正反转方向是否符合要求，调节制动闸瓦与制动轮的间隙(若为锥形电动机，则调节锥形电动机轴向移动量)，检查各减速器是否有油，各润滑点油嘴，油管的油路是否畅通，在正常的情况下可以进行试运转。
按操作规程，使起重机上电，进入预转预备状态。
1、起重机的空载试验1）接通电源，开动各机构，使小车沿主梁全长往返运行一次，检查有无任何卡阻现象。
2）开动并检查其它机构，检查是否运转正常，控制系统和安全装置是否符合要求及灵敏准确，检查起升高度和吊钩左右极限位置。
