Keil4 建立STM32工程详解
在KeiluVision4MDK下配置开发STM32F103Z完整教程
在KeiluVision4MDK下配置开发STM32F103Z完整教程环境搭建：1、安装 Keil uVision4 MDK略2、安装 J-Link安装 Setup_JLinkARM_V4501.exe 驱动时，会弹出【SEGGER J-Link DLL Updater V4.501 】对话框，不要选择 Keil 直接点击OK即可，因为Keil对⽀持M3内核SW接⼝采⽤了JL2CM3.dll 这个⽂件，该⽂件的版本号是和该⽬录下Jlink驱动版本号配套的，不要擅⾃改变他们，否则不能使⽤。
建⽴⼯程：1、在桌⾯上建⽴⼀个⽂件夹【MyStm32】⽂件夹2、在【MyStm32】⽂件夹下建⽴【USER】、【FWlib】、【CMSIS】、【Output】、【Listing】⽂件夹。
【USER】：存放⽤户⾃定义的应⽤程序【FWlib】：存放库⽂件【CMSIS】：存放M3系列单⽚机通⽤的⽂件【Output】：存放编译器编译后输出的⽂件【Listing】：编译器编译过程中产⽣的⽂件3、将STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver 的【inc】跟【src】这两个⽂件夹拷贝到【FWlib】。
【inc】、【src】⽚上外设驱动的源⽂件和头⽂件。
4、\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template 下的main.c、stm32f10x_conf.h、stm32f10x_it.h、stm32f10x_it.c 、system_stm32f10x.c 拷贝到【USER】stm32f10x_conf.h：配置⽂件stm32f10x_it.h、stm32f10x_it.c：中断函数⽂件。
system_stm32f10x.c：ARM公司提供的符合CMSIS标准的库⽂件5、STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup的【arm】⽂件夹的拷贝到 MyStm32\CMSIS\startup。
Keil如何进行stm32的程序开发

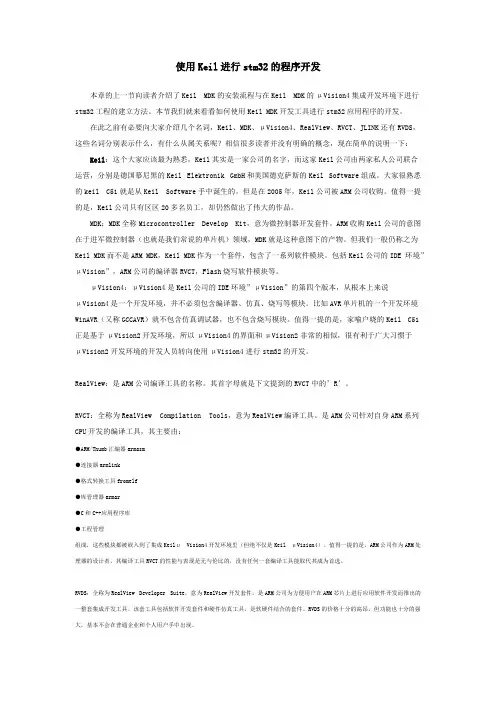

使用Keil进行stm32的程序开发本章的上一节向读者介绍了Keil MDK的安装流程与在Keil MDK的μVision4集成开发环境下进行stm32工程的建立方法。
本节我们就来看看如何使用Keil MDK开发工具进行stm32应用程序的开发。
在此之前有必要向大家介绍几个名词，Keil、MDK、μVision4、RealView、RVCT、JLINK还有RVDS，这些名词分别表示什么，有什么从属关系呢？相信很多读者并没有明确的概念，现在简单的说明一下：Keil：这个大家应该最为熟悉，Keil其实是一家公司的名字，而这家Keil公司由两家私人公司联合运营，分别是德国慕尼黑的Keil Elektronik GmbH和美国德克萨斯的Keil Software组成。
大家很熟悉的keil C51就是从Keil Software手中诞生的。
但是在2005年，Keil公司被ARM公司收购。
值得一提的是，Keil公司只有区区20多名员工，却仍然做出了伟大的作品。
MDK：MDK全称Microcontroller Develop Kit，意为微控制器开发套件。
ARM收购Keil公司的意图在于进军微控制器（也就是我们常说的单片机）领域，MDK就是这种意图下的产物。
但我们一般仍称之为Keil MDK而不是ARM MDK，Keil MDK作为一个套件，包含了一系列软件模块。
包括Keil公司的IDE 环境”μVision”，ARM公司的编译器RVCT，Flash烧写软件模块等。
μVision4：μVision4是Keil公司的IDE环境”μVision”的第四个版本，从根本上来说μVision4是一个开发环境，并不必须包含编译器、仿真、烧写等模块。
比如AVR单片机的一个开发环境WinAVR（又称GCCAVR）就不包含仿真调试器，也不包含烧写模块。
值得一提的是，家喻户晓的Keil C51正是基于μVision2开发环境，所以μVision4的界面和μVision2非常的相似，很有利于广大习惯于μVision2开发环境的开发人员转向使用μVision4进行stm32的开发。
stm32F407 keil 项目工程的建立,整理笔记
第一：软件的安装：第二：阅读《STM32F4开发指南-寄存器版本_V1.1》的第三章主要是MDK的使用技巧。
第三：新建项目工程和下载：寄存器的就先参考我提供的例程，后面讲述库函数的时候咱们再从官方提供的库文件里面去拷贝。
1.新建文件夹STM32_Demo，在这个文件夹里面新建3个文件夹：USER，SYSTEM，HARDWAR。
USER：用来保存工程文件；SYSTEM：用来存放一些官方提供的一些内核文件，以及一些常用的模块文件；HARDWARE：存放和硬件相关的模块文件；2.从我提供的程序代码里面拷贝文件到上面新建的文件夹里面；从1.STM32F4_LED工程文件里面拷贝资料文件到上面新建的文件夹里面：把1.STM32F4_LED--->SYSTEM拷贝到STM32_Demo---->SYSTEM；把1.STM32F4_LED--->HARDWAR拷贝到STM32_Demo---->HARDWARE；把1.STM32F4_LED--->USER--->main.c拷贝到STM32_Demo---->USER里面；3.新建项目工程：新建工程文件并保存到USAR里面；选择芯片如下：STM32F407ZG把文件里面的.c和.s文件添加到项目工程，可以先对其进行分组；最终出现的效果如下（组的名称随意命名）：在文件里面还有很多.h文件，咱们要在工程里面知名路径；编译会出现问题，咱们需要添加1个宏定义；STM32F40_41xxx这样编译就没有问题了。
先让ST-Link和STM32开发板连接，并连接到计算机；咱们需要使用ST-Link下载，所以要配置如下：点击上图中“Settings”，进入如下界面：下载工程文件到STM32开发板：配置注意的几点：第四：项目工程的分析：USER：main.c；HARDWARE：led.c和led.h；相关LED灯的操作文件；SYSTEM：sys文件夹：startup_stm32f40_41xxx.s：官方提供的启动代码文件；stm32f4xx.h：官方提供的STM32F4系列芯片的头文件，类似reg51.h。
STM32在keil4中建工程
首先建立一个文件夹用来装工程（文件夹名自定，笔者建立的文件名为“ggyy_Proj”文件夹）。
在“ggyy_Proj”文件夹下，建立两个文件夹“User”和“Project”。
将库文件STM32F10x_StdPeriph_Lib_V3.5.0（笔者用的这个版本的库）下的“Libraries”文件夹全部拷入“ggyy_Proj”文件夹下。
将“ggyy_Proj”文件夹下的“Project”文件夹下建立三个文件夹“List”、“Obj”和“Pro”。
其中Pro用来存放工程。
将“ggyy_Proj”文件夹下的“User”文件夹下建立两个文件夹“inc”和“src”。
然后将需要用到的文件拷贝到相应的文件夹中：将以下5个.h文件考进ggyy_Proj下User下的inc文件夹中：···ggyy_Proj\Libraries\CMSIS\CM3\CoreSupport\core_cm3.h···ggyy_Proj\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\system_stm32f10x.h ···ggyy_Proj\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\stm32f10x.h固件库中：···STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template\stm32f10x_co nf.h···STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template\stm32f10x_it.h将以下2个.c文件考进ggyy_Proj下User下的src文件夹中：固件库中：···STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template\stm32f10x_it.c ···STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template\main.c现在打开keil，并点击在Project菜单栏下的New uVision Project…来新建工程。
使用keil进行stm32单片机开发的流程 -回复
使用keil进行stm32单片机开发的流程-回复keil作为一款嵌入式系统开发工具，广泛应用于STM32单片机的开发过程中。
它具有强大的编译、调试和仿真功能，可以帮助开发者更高效地进行单片机的开发工作。
本文将以“使用keil进行STM32单片机开发的流程”为主题，为读者详细介绍使用keil进行STM32开发的步骤和注意事项，帮助读者轻松入门STM32开发。
一、准备工作1. 软件安装：首先需要安装keil嵌入式开发环境。
你可以从官方网站上下载到keil的安装包，然后按照安装向导进行安装即可。
2. 硬件准备：除了软件准备外，还需要购买一块支持STM32开发的开发板，例如ST公司的ST-LINK开发板。
将开发板连接至电脑。
二、创建项目1. 打开keil：双击桌面上的keil图标，进入keil开发环境。
2. 创建新项目：点击“Project”->“New Project”，选择合适的存储路径和项目名称，并选择你所使用的STM32单片机型号。
单击“OK”完成新项目的创建。
三、配置开发环境1. 配置芯片参数：在左侧的“Project”窗口中，右键点击“Target 1”，选择“Options for Target”。
2. 配置目标选项：在“Debug”选项卡中，选择正确的调试接口，并将“Use Simulator”选项取消勾选。
在“Settings”选项卡中填写正确的时钟频率和连接方式，并启用Flash编程。
3. 配置编译器：在左侧的“Project”窗口中，右键点击“Target 1”，选择“Options for Target”。
在“C/C++”选项卡中，配置编译器的优化级别和其他相关参数。
四、编写代码1. 添加源文件：在“Project”窗口中右键点击“Source Group 1”，选择“Add New Item”，然后添加你的源代码文件，编写代码内容。
注意，为了方便管理，可以按功能将代码分割成多个源代码文件。
【自写】如何使用STM32_V3.5版本固件库在Keil4下建立工程模板
如何使用STM32_V3.5版本固件库在Keil4下建立工程模板By 呼延靖国准备工作如下：1.下载STM32F10x_StdPeriph_Lib_V3.5.0固件库。
2.下载并安装好Keil uVision V4.10（MDK4）开始：1.首先解压STM32F10x_StdPeriph_Lib_V3.5.0固件库。
PS：保留一个备份，你懂的。
解压得到如图1所示的几个文件夹。
其中_htmresc文件夹：里面是ST的Logo图片，没有多大用，可以删除。
Libraries文件夹：是比较重要的文件包含STM32的系统文件和大量头文件，即库文件。
Project文件夹：里面为STM32F10x的例程和工程模板。
Keil对应的就是 MDK-ARM 文件下的工程模板。
也可以利用这个工程模板为原型建立自己的工程模板本文不用此法。
Utilities文件夹：里面有一些实用程序，也没多大用，可删除。
Release_Notes.html：版本注视，可删除。
stm32f10x_stdperiph_lib_um.chm：帮助文件，你懂的。
2.为了项目程序中的各部分条理清晰，我们建议工程文件夹时对其子目录子下归类建立子文件夹，例建立一个工程文件夹My Project，在其下在创建五个子文件夹如图2所示：其中：CMSIS文件夹：此文件夹从STM32F10x_StdPeriph_Lib_V3.5.0固件库中的CMSIS文件夹直接复制过来。
Libraries文件夹：此文件夹从STM32F10x_StdPeriph_Lib_V3.5.0固件库中的Libraries文件夹复制过来。
只保留当中的inc和src文件夹。
即只包含头文件。
Startup文件夹：此文件夹从CMSIS\CM3\DeviceSupport\ST\STM32F10x\Startup目录下直接将Startup文件剪切出来。
其中放置的是启动代码，具体的代码根据所用芯片的容量选择，我们用的STM32F103C8为中等容量芯片，故选择其中的startup_stm32f10x_md.s启动代码，其他不用的可以删除User文件夹：User文件夹为用户的应用程序，其中包括main.c，stm32f10x_conf.h，stm32f10x_it.c，stm32f10x_it.h四个文件，这四个文件可从V3.5.0固件库Project\STM32F10x_StdPeriph_Template目录下复制过来，当然main.c文件中的内容可删除。
Keil4.22 MDK建立stm32工程模版模版
MDK422&ST3.50外设库初探-----工程模版建立Keil版本：4.22 固件库版本：3.5解压固件库首先开始建立工程文件夹test然后在该文件夹下再建立两个文件夹：MDK、User。
其中MDK用于存放工程文件，而User则用于存放我们自己要编辑或修改的代码文件。
将固件库中的\Libraries\STM32F10x_StdPeriph_Driver文件夹copy到test目录下。
这个文件夹存放了外设库的源文件。
将固件库中的\Libraries\CMSIS\Core\CM3文件夹copy到test目录下。
这个文件夹存放了CM3源文件（这个我不太懂）和startup文件（启动文件）。
在MDK目录下建立两个目录：Obj和List。
Obj用于存放编译时产生的对象文件，而List用于存放编译时产生的list文件和map文件。
COPY外设库的\Project\Template下的4个文件到\test\User目录：在User文件夹中建立Readme.text文本文件，用途是对工程进行介绍。
OK，可以建立工程了~由于和51用的一个环境，所以适应起来还是挺快的^_^在MDK目录下新建工程Project-> 第一个选项工程名也用test，工程建立保存在MDK文件夹：选择MCU型号点击OK，这时会提示我们是不是自动COPYMDK自带的启动代码，选择否，因为我们要用ST的外设库里面带的启动代码：接下来点击：双击Target1可以对其进行改名;双击Source Group1改名为User，然后点击添加组添加4个组分别为：：StdPeriph_Driver、CM3、StartUp、Readme。
选中User然后点击Files框架下的AddFiles添加\test\User下刚刚copy的两个C 文件。
StdPeriph_Driver中添加\test\STM32F10x_StdPeriph_Driver\src文件下的.c文件，选择那些你工程中用到的库函数，也可全部加进去，这样肯定不会漏加，但是编译时间会增长，因为在编译生成时要对每一个文件都进行操作。
keil4建立ARM(STM32)工程和设置
此篇根据个人的mdk4.5+JlinkV8使用状况，来写的日记，我只捡一些个人碰到的一些大众化的问题来说，其他的我就贴图了(也会简单说一下),高手可以掠过。
呵呵1新建工程，和增加源代码a.创建工程：点上述的按钮后，自己输入自己的工程名称,选择路径,然后保存.b.增加一个Groupc.增加源文件:1.自己编写的源文件:File New ,Ctrl+s ,输入源文件名, 选择路径，然后保存2.复制已有的源文件到一个文件夹下，然后如下图所示, 把所有源文件增加进来.(个人比较懒，实验工程，所以就一个group把所有的源码全加进来了。
)增加所有源文件后的界面2 keil4设置,我把我的设置全部贴图，我自己碰到的问题，会提出来说下。
a.点击target option按钮，进入设置界面图1. device(我的是STM32F103ZET6芯片)图2 Target上述的注意的几个地方:Xtal ：( 我用的是8M晶振)System_V iew File：根据我之前的情况来看，只要其他的选好了，keil是可以自行增加的，这里关注下，我的是手动添加的(这里用的是绝对路径，至少我尝试是无法设置成相对路径的)。
这个文件大家可以在..\Keil\ARM\SFD\文件夹下找到相应的文件ROM和RAM的设置：各自根据自己的实际情况来设置3.Output选项卡需要选中debug information,Browse information (碰到在C中无法增加断点的情况，个人误打误撞选中这两个后就可以了，后来实验过取消和增加确实和能不能增加断点有关系，还是建议勾选上)4.Listing选项卡和User选项卡,ASM选项卡我没有做任何更改,就略过.(如果用汇编的话，应该要设置的吧)5.C/C++选项卡我只修改了Inlcude Path 选项卡(包含的头文件路径)a.使用绝对路径。
点击右侧小按钮,然后挨个挨个找吧(不方便移植)。
使用Keil MDK以及标准外设库创建STM32工程
使用Keil MDK以及标准外设库创建STM32工程1.1 使用Keil MDK以及标准外设库创建STM32工程通过上一节对标准外设库的介绍，想必各位读者对标准外设库已经有了基本的认识，然而由于标准外设库中文件众多，很多初学者在开始很长一段时间内甚至都无法完全自己建立一个工程，很多人只是依赖标准外设库或给定的工程模板。
本节就介绍怎样利用Keil MDK 开发环境和标准外设库来搭建自己的工程。
建立一个基于标准外设库其实并不复杂，网络上也有很多关于怎样在Keil MDK下建立工程的教程，方法也各异，本节所介绍的方法本着少改动、便于使用、方便更换器件等原则，给大家介绍怎样在Keil中创建一个工程，并以一个最简单的例子来说明怎样下载和调试程序。
1.1.1 开发工具与开发环境1. 软件版本本节所使用Keil MDK 为目前的最新版V4.21，具体版本信息如图5-6所示。
其他版本差别不大，读者可以根据自己使用的版本进行操作或者从Keil的官网下载新版本。
使用的标准外设库为目前最新的V3.5版本。
使用的开发调试工具为JLINK-V8，使用的驱动版本为V4.08l。
图5-6 MDK详细版本信息2. 建立工程目录首先先建立一个用于存放工程的文件夹，此处命名为STM32，在文件夹下分别建立LIB、USER、MDK三个文件夹，分别用于存放标准外设库文件、用户程序文件、工程目录。
在MDK 文件夹下建立List、Obj两个文件夹，分别用于存放在编译过程中产生的临时文件和输出文件。
接下来拷贝标准外设库和相应的文件到工程目录中，首先拷贝STM32F10x_StdPeriph_Li b_V3.5.0\Libraries文件夹下的两个文件夹CMSIS和STM32F10x_StdPeriph_Driver到刚刚新建的STM32\LIB目录下，接下来拷贝用户编写程序的程序文件，此文件可以从标准外设库自带的例程中拷贝，这里从STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Exam ples\ADC\3ADCs_DMA目录下拷贝main.c、stm32f10x_conf.h、stm32f10x_it.c、stm32f10x_it. h四个文件，这四个文件是在编程的时候用户往往需要根据实际需求进行修改的。
STM32_KEIL4配置
基于keil4的STM32开发环境配置作者：臣诚留柳1、在一个文件下新建如下四个文件夹：HEX：用于存放生成的.hex文件LIB：这个用来存放ST的库文件PRJ：用于存放keil4的工程SRC：用于存放源代码2、把ST库里文件放到LIB文件夹下，这里为了方便把库里一些文件位置做了一些调整，有需要的可以到网盘下载/s/1qWoepju3、keil4新建一个工程4、将工程保存到前面新建的PRJ文件夹下，输入文件名，点击OK5、在这里我们选用的器件是stm32f103c8，点击OK6、点击红框内“品”字形按钮7、新建Project Targets和Groups如下（点红叉是删除）8、配置ST库头文件路径，一共需要添加五条路径，方法如下：9、添加预定义，必须添加下面两项，不然后面编译程序报错10、设置输出文件路径，修改可执行文件名，保存到HEX文件夹下11、把ST库里的文件分别添加到相应的GROUP里STM32F10x_lib需要添加\LIB\STM32F10x_StdPeriph_Driver\src下所有的c文件(Ctrl+A添加，不要一个一个加太麻烦)CMSIS需要添加\LIB\CMSIS\CM3\CoreSupport下的core_cm3.c文件MDK_ARM需要添加\LIB\MDK-ARM下的startup_stm32f10x_md.s文件(如果是其他型号的芯片可以选用对应密度的.s文件，具体的要看芯片资料)CONFIG需要添加\LIB\CONFIG下的system_stm32f10x.c文件到此环境就配置好了，后面就可以开始添加编写自己的应用程序，进行stm32的开发了。
也许你已经注意到，前面在第七步下Project Targets这个选项卡下我们建了两个Target，这个不是必须的。
这是为了方便一个工程多个应用程序的管理，就不多说了，以后用到自然就会懂。
制作得有点匆忙，水平也有限，难免会有疏漏的地方，还请多多指教。
使用STM32库建立keil-4工程详细步骤教学总结
使⽤STM32库建⽴keil-4⼯程详细步骤教学总结STM32 使⽤外设库建⽴keil⼯程新建⽂件夹取名为⾃⼰想要的名称（如GPIO）1、打开⽂件，建⽴如下的⽂件结构：2、打开Project，建⽴如下⽂件：3、打开下载来的外设驱动库如下：4、把Libraries的下的两个⽂件(CMSIS和STM32F10x_StdPeriph_Driver)拷贝到GPIO⽂件下：5、打开下载的驱动库下的Project⽂件,打开STM32F10x_StdPeriph_Examples，找到我们需要的例程，如GPIO6、打开GPIO⽂件夹7、打开IOToggle，复制除了readerme.txt之外的⽂件到⼯程下的User⽂件。
复制好之后：8、到此，准备⼯作完毕。
9、打开KEIL，新建⼯程10、保存在Project⽂件夹下⾯，取名为⾃⼰的名字，我取名为GPIO。
11、选定⾃⼰使⽤的芯⽚，点击ok。
12、此时会跳出这个对框框，选择否：13、⼯程建好后是这样的。
14、在⼯程上右键选择Mange Componts 如下：15、建⽴如下组16、在User下⾯添加刚才⽅法哦User下的C⽂件：点击Add17、增加StdPeriph_Driver的⽂件，在⾃⼰⼯程StdPeriph_Driver下⾯的下⾯的src⽂件如下：（说明：只需要增加⾃⼰需要的，我这⾥全部添加了）18、在CMSIS下增加⽂件：CMSIS⽂件下的CM3的CoreSupport的⽂件19、在StartUp下⾯增加位于下的⽂件21、增加完⽂件后⼯程如下现在左键点击选中GPIO⼯程名，在点击右键选择Options for Target ‘GPIO’来配置⼯程Select Folder Objects…，选择我们在Project⽬录下的Obj⽂件23、勾选长⽣hex⽂件。
24、在Listing页⾯下点击Select Folder Objects for listings…，选择我们在project⽬录下的List⽂件在C/C++页⾯下配置，这是预编译的定义；Define 中写⼊USE_STDPERIPH_DRIVER, STM32F10X_HD其中第⼀个“USE_STDPERIPH_DRIVER”定义了使⽤外设库，定义此项会包含*_conf.h ⽂件，从⽽使⽤外设库；⽽第⼆个“STM32F10X_HD”从字⾯理解应该是定义了⼤等容量的STM32MCU，STM32F10X_MD则为中等容量等。
Keil 下配置stm32库开发环境
Keil MDK下配置stm32库开发环境（包括J-Link调试环境设置）准备：1.stm32官方固件库2.Keil MDK一、建立stm32工程当出现提示是否要添加启动文件时，选择否（因为在官方固件库中包含有启动文件）工程建立完成！二、添加官方固件库右键工程目录，选择Manage Components..第一栏表示工程名称，第二栏表示工程包含的文件夹，第三栏表示各个文件夹中包含的文件通过Add Files将固件库中的文件添加进工程中，添加过后如下这么整理是为了让工程开起来层次清晰，对于工程编译没有影响，也就是说即使工程里文件不是按照目录这么整理的，也可以正常编译，只是习惯上如此整理。
三、工程设置右键工程，选择Options for Target…需要设置的有C/C++标签页中的Include Paths，如下：点击最右边的三个点按钮，这里设置的意思是把整个工程中所有.h文件所在的目录添加进来，只有这样，编译器在编译程序时才会从这些路径中寻找头文件。
点击这个方框按钮，添加目录，本例中将./sys ./inc ./src ./usr都添加进来四、J-Link调试器在keil中的设置接着第三步，在Debug标签中选择J-Link调试器选择完成后，点击右侧Setting按钮，如下：提示：必须正确连接J-Link后才会显示这样选择Flash Downlade标签页，点击Add按钮，将对应CPU型号的flash点击ok在Utilities标签页中，选择J-Link后点击ok即完成所有工程设置在main.c中写入main函数后编译未提示错误可以直接使用下图中红色标记按钮直接下载程序，不用再打开J-Flash下载程序了。
STM32工程建立(F4系列)
使用MDK（Keil）建立一个STM32工程模板的流程如图所示：一.获取ST库源码。
到ST公司的官网进行查找并下载，如图所示：1.新建工程文件夹——《STM32工程模板》。
首先，新建工程文件夹《STM32工程模板》，然后再在该文件夹下新建6个文件夹，分别：《Doc》、《BSP 》、《Listing》、《Output》、《Project》和《User》。
其中，2.《Doc》用于存放各种说明文档；《BSP 》用于存放各种库文件；《Listing》用于存放编译时产生的中间文件；《Output》用于存放生成的下载所需的文件；《Project》用于存放工程文件；《User》用于存放用户文件，即我们自己编写的各种源文件。
具体情况如下图所示：具体步骤，以KEIL5 MDK5.18中建立STM32F417工程为例：二.STM32工程建立（F4系列）2016年4月13日16:57将下载的stm32f4_dsp_stdperiph_lib_zip 压缩包中的文件复制到工程模板文件夹下的STM32F4XX_StdPeriph_Driver 文件夹。
如下图：1)将stm32f4_dsp_stdperiph_lib\STM32F4xx_DSP_StdPeriph_Lib_V1.6.1\Libraries\CMSIS\Include 文件夹中对应的core_cm 文件复制到工程模板文件夹下的CMSIS文件夹。
具体操作情况如下图：2)向建立的工程文件夹中添加库文件。
3.将stm32f4_dsp_stdperiph_lib\STM32F4xx_DSP_StdPeriph_Lib_V1.6.1\Libraries\CMSIS\Device\ST\STM32F4xx\Include 文件夹中文件复制到工程模板文件夹下的CMSIS 文件夹。
具体操作情况如下图：3)将stm32f4_dsp_stdperiph_lib\STM32F4xx_DSP_StdPeriph_Lib_V1.6.1\Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates\arm 文件夹中对应芯片的startup 文件复制到工程模板文件夹下的CMSIS 文件夹。
使用keil进行stm32单片机开发的流程
使用Keil进行STM32单片机开发的流程一、准备工作1. 选择合适的STM32开发板在进行STM32单片机开发之前，首先需要选择一块合适的开发板。
根据项目需求以及个人偏好，可以选择不同性能和功能的STM32开发板，例如STM32F1、STM32F4等系列。
2. 安装Keil软件Keil是一款专业的嵌入式开发工具，提供了丰富的开发功能和工具链。
在进行STM32单片机开发时，需要下载并安装Keil软件，并且根据所选择的STM32系列，安装相应的芯片支持包。
3. 准备连接线和外设在进行开发之前，还需要准备好USB连接线、串口线、电源线等，并根据具体的开发需求准备各类外设模块或传感器。
二、新建工程1. 打开Keil软件安装完成Keil软件后，打开软件并选择“Project”菜单下的“New uVision Project”，在弹出的对话框中选择保存的路径和工程名。
2. 添加源文件和头文件在新建的工程中，右键点击“Target”文件夹，选择“Manage Project Items”，在弹出的对话框中点击“Add Existing Files to Group”，将需要的源文件和头文件添加到工程中。
3. 配置目标芯片在新建工程中，找到“Target”文件夹下的“Options for Target”的菜单，选择“Device”选项卡，选择所使用的目标芯片型号，点击“OK”保存配置。
三、编写代码1. 新建C文件在新建的工程中，右键点击“Source”文件夹，选择“Add new item to Group 'Source'”，在弹出的对话框中选择类型为C文件，并输入文件名。
2. 编写程序在新建的C文件中，编写STM32单片机的程序代码，使用C语言对各种外设进行操作和控制，实现所需的功能。
3. 调试程序在编写程序完成后，可以连接STM32开发板，并使用Keil软件提供的调试功能，对程序进行单步调试、断点调试等，确保程序能够正确运行。
使用keil进行stm32单片机开发的流程 -回复
使用keil进行stm32单片机开发的流程-回复使用Keil进行STM32单片机开发的流程Keil是一种常用的集成开发环境（Integrated Development Environment，IDE），它被广泛用于嵌入式系统的开发。
在STM32单片机开发过程中，Keil可以提供开发者所需的一切工具和资源，以提高开发效率和质量。
本文将按照以下步骤来介绍使用Keil进行STM32单片机开发的流程。
1. 环境搭建在开始使用Keil进行开发之前，我们需要先搭建好开发环境。
首先，需要下载并安装Keil开发环境，可以从官方网站进行下载。
接着，我们还需要下载STM32的支持软件包（STM32CubeMX），该软件可以自动生成STM32的初始化代码和底层驱动库。
安装完成后，打开Keil IDE并创建一个新的工程。
2. 工程配置在Keil中创建新工程后，需要进行一些基本的配置。
首先选择适配你的STM32芯片的芯片系列和型号，并指定一个工作目录来存放工程文件。
然后，选择适当的编译器和调试器，以及生成的工程类型（C/C++）。
接下来，选择合适的启动文件和系统文件作为工程的基础。
在这一步还可以设置其他的一些编译选项和调试选项，根据需要进行调整。
3. STM32CubeMX的使用STM32CubeMX是一个可视化工具，可以帮助我们快速、高效地配置和生成STM32单片机的初始化代码。
打开STM32CubeMX后，选择合适的芯片型号，并设置各种外设、时钟和引脚配置。
通过可视化界面的操作，可以快速生成初始化代码。
4. 生成代码通过STM32CubeMX生成的初始化代码可以包括各种驱动库和设备配置。
在Keil IDE中，我们可以导入生成的代码，将其添加到工程中。
这些代码将为我们提供底层驱动库和配置文件，方便我们进行硬件的访问和控制。
导入代码后，可以在工程中进行一些必要的调整和修改，以满足项目的需求。
5. 编写应用程序一旦生成了初始的代码框架，我们就可以开始编写自己的应用程序了。
STM32F4_新建Keil工程
GPIO_SetBits(GPIOD, GPIO_Pin_12);//配置 P GPIO_ResetBits(GPIOD, GPIO_Pin_12);//设置 PD12 为低 Delay(0xFFFFFF); } } void Delay(__IO uint32_t nCount) { while(nCount--) { } } 首先第一句#include”stm32f4_discovery.h”是包含一个头文 件，该文件完成的功能主要是对 stm32f4XX 芯片寄存器的定义。 第二句可以简单的认为是对 GPIO 初始化结构体定义的重新命名， 可直接命名为自己喜欢的名字供日后使用。 第三句是延时函数的声明，延时函数在 main 函数下面有定义。 第 四 句 是 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOD, ENABLE)使能外围模块 GPIOD 的时钟，使用前必须配置时钟。 第五句是，根据实际需要，配置 GPIOD 端口为输出模式。 第六句初始化 GPIOD 端口。 最后，我们把 PD12 口设置成高来达到点亮 LED4 的目的。 由于时间等原因，只能草草收尾，如有不详细的地方还请大家多
/*配置 PD12 为输出、上拉模式 */ 5. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL; 6.GPIO_Init(GPIOD, &GPIO_InitStructure);//GPIOD 初始化
使用STM32库建立keil-4工程详细步骤教学总结
STM32 使用外设库建立keil工程新建文件夹取名为自己想要的名称（如GPIO）1、打开文件，建立如下的文件结构：2、打开Project，建立如下文件：3、打开下载来的外设驱动库如下：4、把Libraries的下的两个文件(CMSIS和STM32F10x_StdPeriph_Driver)拷贝到GPIO文件下：5、打开下载的驱动库下的Project文件,打开STM32F10x_StdPeriph_Examples，找到我们需要的例程，如GPIO6、打开GPIO文件夹7、打开IOToggle，复制除了readerme.txt之外的文件到工程下的User文件。
复制好之后：8、到此，准备工作完毕。
9、打开KEIL，新建工程10、保存在Project文件夹下面，取名为自己的名字，我取名为GPIO。
11、选定自己使用的芯片，点击ok。
12、此时会跳出这个对框框，选择否：13、工程建好后是这样的。
14、在工程上右键选择Mange Componts 如下：15、建立如下组16、在User下面添加刚才方法哦User下的C文件：点击Add17、增加StdPeriph_Driver的文件，在自己工程StdPeriph_Driver下面的下面的src文件如下：（说明：只需要增加自己需要的，我这里全部添加了）18、在CMSIS下增加文件：CMSIS文件下的CM3的CoreSupport的文件19、在StartUp下面增加位于下的文件20、选择自己芯片对应的文件。
我用的是第二种startup_stm32f10x_hd.s21、增加完文件后工程如下现在左键点击选中GPIO工程名，在点击右键选择Options for Target ‘GPIO’来配置工程22、在output页面下点击Select Folder Objects…，选择我们在Project目录下的Obj文件23、勾选长生hex文件。
24、在Listing页面下点击Select Folder Objects for listings…，选择我们在project目录下的List文件在C/C++页面下配置，这是预编译的定义；Define 中写入USE_STDPERIPH_DRIVER, STM32F10X_HD其中第一个“USE_STDPERIPH_DRIVER”定义了使用外设库，定义此项会包含*_conf.h 文件，从而使用外设库；而第二个“STM32F10X_HD”从字面理解应该是定义了大等容量的STM32MCU，STM32F10X_MD则为中等容量等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16：择C/C择/library/inc，/my_STM32文件夹作为程序的库文件编译的路径。如图10所示
图10
17：STM32工程建立成功，修改main函数，可以编译一下。
13：点击图中画黑线的按钮（Target Options...）
图7
14：选择Output标签，勾选Creat Hex File，然后点击Select Folder for Objects...，选择/my_STM32/rvmdk/obj，作为输出目标文件的文件夹。如图8所示。
图8
15：选择List标签，点击Select Folder for Listing...，选择/my_STM32/rvmdk/list，作为输出list文件的文件夹。如图9示。
5：选择器件名称，见图1
图1
单击OK。
6： 如图2所示：选择否，不添加Startup.s，以后自己添加。
图2
7：如图3，建立几个Group：startup(即将装入启动文件等)，usr(即将装入应用程序文件)，FWlib(即将装入库文件的.c文件)，doc(即将装入说明文档)
图3
8：右键单击FWlib，Add Files to Group 'FWlib'，选择库文件的路径下的src文件内的所有文件，并点击Add，如图4所示：
图5
11： 键单击startup，Add Files to Group 'startup' 选择cortexm3_macro.s，stm32f10x_vector.s，并Add，如图6示
图6
12：将 stm32f10x_it.c，stm32f10x_it.h，stm32f10x_conf.h文件只读改为，可读写。
图4
9：将cortexm3_macro.s，stm32f10x_vector.s，stm32f10x_it.c，stm32f10x_it.h，stm32f10x_conf.h，main.c，readme.txt拷贝到my_STM32文件夹内。
10：右键单击usr，Add Files to Group 'usr'，选择main.c，stm32f10x_it.c，stm32f10x_it.h，stm32f10x_conf.h，并Add，如图5所示
Keil4 建立STM32工程详解
1：安装mdk412，用注册机注册，这个过程不详细叙述了。
2：在本地某个路径下建立STM32工程文件夹，命名：my_STM32，并在my_STM32下建立rvmdk文件夹，并在rvmdk文件夹内建立 obj，list两个文件夹。
3: 打开Keil4.
4: 选择Project菜单->New uVision Project...，选择.../my_STM32/rvmdk文件夹的路径，并命名工程文件：my_STM32，回车
