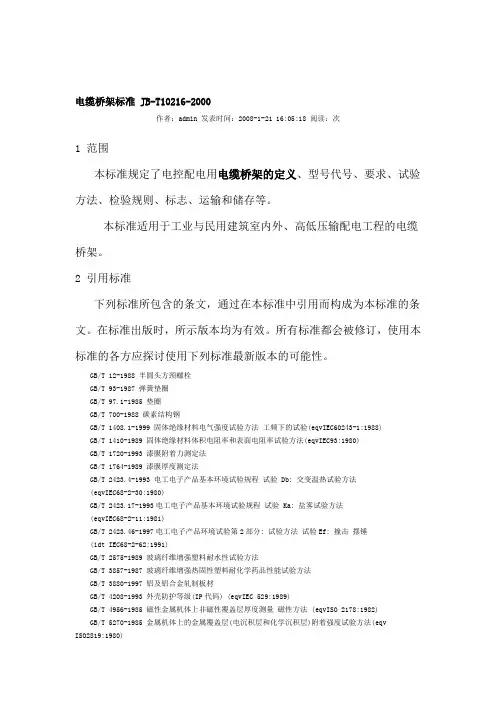

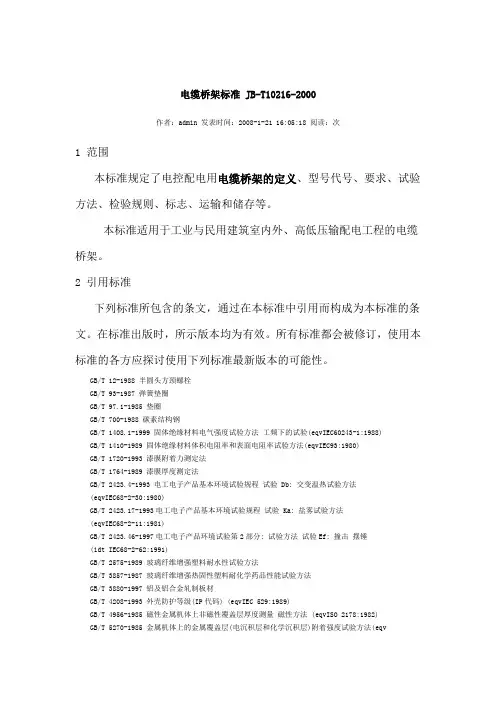

电缆桥架标准JB-T10216-2000

作者：admin 发表时间：2008-1-21 16:05:18 阅读：次

1 范围

本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。

本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 12-1988 半圆头方颈螺栓

GB/T 93-1987 弹簧垫圈

GB/T 97.1-1985 垫圈

GB/T 700-1988 碳素结构钢

GB/T 1408.1-1999 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988)

GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980)

GB/T 1720-1993 漆膜附着力测定法

GB/T 1764-1989 漆膜厚度测定法

GB/T 2423.4-1993 电工电子产品基本环境试验规程试验Db: 交变温热试验方法

(eqvIEC68-2-30:1980)

GB/T 2423.17-1993电工电子产品基本环境试验规程试验Ka: 盐雾试验方法

(eqvIEC68-2-11:1981)

GB/T 2423.46-1997电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤

(idt IEC68-2-62:1991)

GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法

GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法

GB/T 3880-1997 铝及铝合金轧制板材

GB/T 4208-1993 外壳防护等级(IP代码) (eqvIEC 529:1989)

GB/T 4956-1985 磁性金属机体上非磁性覆盖层厚度测量

磁性方法(eqvISO 2178:1982)

GB/T 5270-1985 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqv ISO2819:1980)

GB/T 5780-1986 六角头螺栓C级

GB/T 6170-1986 六角螺母A级和B级

GB/T 6892-1986 工业用铝及铝合金热挤压型材

GB/T 7251.1-1997 低压成套开关设备和控制设备第一部分: 型式试验和部分型式试验成套设备(idt IEC439-1:1992) GB/T 8013-1987 铝及铝合金阳极氧化阳极氧化膜的总规范(idt ISO7599:1983)

GB/T 8624-1997 建筑材料燃烧性能分级方法

GB/T 9978-1988 建筑构件耐火试验方法(eqv ISO834:1975) GB/T 10580-1989 固体绝缘材料在试验前和试验时采用的

标准条件(eqv ISO212:1971)

GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢

带

GB/T 13384-1992 机电产品包装通用技术条件

GB/T 15568-1995 通用型片状模塑料(SMC)

JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求

3 定义、型号代号

3．1 定义

本标准采用下列定义。

3．1．1 电缆桥架cable supports system

由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊

架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。

3．1．2 有孔托盘cable tray system with hole in base area

由带散热孔的底板和侧边所构成的槽形部件。

3．1．3 无孔托盘cable tray system no hole in base area

由底板与侧边构成的槽形部件。

3．1．4 梯架cable ladder system

由侧边与若干个横化学剥蚀构成的梯形部件。

3．1．5 组装式托盘cable tray system of assembly

由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

3．1．6 水平弯通bend mounted in the horizontal plane running 在同一水平面改变托盘、梯架方向的部件。

3．1．7 水平三通tee mounted in the horizontal plane running

在同一水平面以不同的三个方向连接托盘、梯架的部件。3．1．8 水平四通crose mounted in the horizontal plane running 在同一水平面以不同的四个方向连接托盘、梯架的部件。3．1．9 垂直上弯通bend mounted in the vertical plane running up 使托盘、梯架从水平面改变方向，向上延伸的部件。3．1．10 垂直上三通tee mounted in the vertical plane running up 在同一垂直面以不同的角度分开三个方向，向下连接托盘、梯架的部件。

3．1．11 垂直下弯通bend mounted in the vertical plane running down

使托盘、梯架从水平面改变方向，向下延伸的部件。3．1．12 垂直下三通tee mounted in the vertical plane running down 在同一垂直面以不同的角度分开三个方向，向下连接托盘、梯架的部件。

3．1．13 垂直四通crose mounted in the vertical plane running

在同一垂直面以不同的角度分开四个方向连接托盘、梯架的部件。
