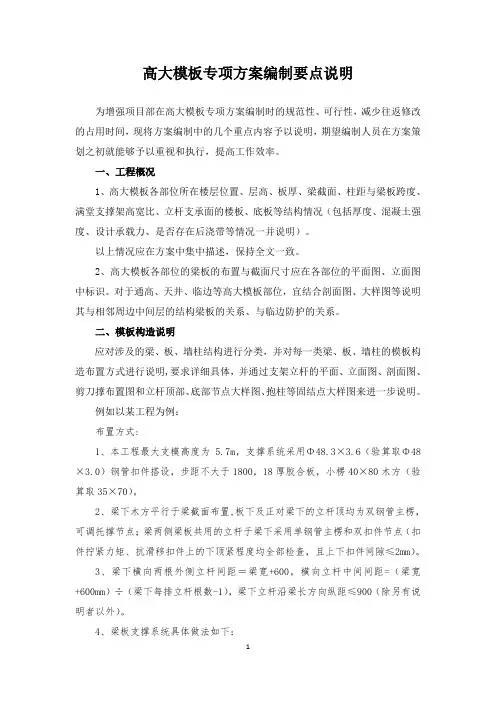

高大模板安装施工方案编制与审核要点（2016年版）
按照住建部《危险性较大的分部分项工程安全管理办法》建质[2009]87号附件二的第二（二）条款的如下规定，确定表述应报公司、监理审批并经专家论证的高大模板部分：
高大模板条件为：搭设高度8m及以上的墙、柱、梁、板，搭设跨度18m及以上的梁、板，楼面或水平结构模板施工总荷载15kN/㎡及以上（板厚度一般为400mm及以上），楼面梁或水平结构模板集中线荷载20kN/m及以上（梁截面积一般为0.56㎡及以上）。
施工总荷载可按照以下计算：
施工总荷载（针对板）=0.9×[1.2×（25.1×h +0.3）+1.4×2.5]（kN/㎡）钢筋混凝土楼板自重标准值取24+1.1 kN/m3
平板木模板自重标准值取0.3 kN/㎡
均布活荷载取2.5 kN/㎡
集中线荷载可按照以下计算：
集中线荷载（针对梁）=0.9×[1.2×25.5×b×h+1.2×0.5×（b+2h）+1.2×25.4×板h×0.4+1.4×2×b]（kN/m）
式中：25.4×板h×0.4=（25.1+0.3）×板h（板厚度）×0.4（梁两侧边的板宽度）
钢筋混凝土梁自重标准值取24+1.5 kN/m3
梁木模板自重标准值取0.5 kN/㎡
对梁底模板的振捣荷载取2 kN/㎡
墙、柱按照《建筑施工模板安全技术规范》JGJ162-2008第4.3节、表4.3.2第3、4项的规定进行计算。
高大模板方案中所有高大模板中涉及线荷载超标的大梁必须一一对应编制构造加固做法、计算书、支撑加固详图；不得选取模板设计样本构件代表进行验算。
此编审要点按照扣件式钢管脚手架编制。
1 编制依据
1.1相关的法律法规应有：
《中华人民共和国安全生产法》
《建设工程安全生产管理条例》
《危险性较大的分部分项工程安全管理办法》中华人民共和国住房和城乡建设部建质[2009]87号
《广东省建设工程高支撑模板系统施工安全管理办法》（粤建监字（1998）27号）
《广东省住房和城乡建设厅关于〈危险性较大的分部分项工程安全管理办法〉的实施细则》（粤建质〔2011〕13号）
《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号
《转发关于印发《危险性较大的分部分项工程安全管理办法》的通知》深圳市住建局深建质安﹝2009﹞147号。
《深圳市建设工程重大危险源管理办法》深建规（2007）15号
1.2主要的规范标准应有：
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
《混凝土结构工程施工规范》GB50666-2011
《建筑施工模板安全技术规范》JGJ162-2008
《建筑施工临时支撑结构技术规范》JGJ300—2013
《木结构设计规范》GB50005-2003
《钢结构设计规范》GB50017-2003
《混凝土结构工程施工质量验收规范》GB 50204-2015
《建筑施工安全检查标准》JGJ 59-2011
《混凝土模板用胶合板》GB/T 17656-2008
《钢结构工程施工质量验收规范》GB50205-2001
《建筑工程高处作业安全技术规范》JGJ 80-91
《建筑结构荷载规范》GB50009-2012
《建筑结构荷载规范》DBJ15-101-2014
1.3主要规定参考文献应有：
《高支模与高大模板支撑系统施工安全管理办法》SCEG-ZDZ-GC-04-02
《高大模板施工方案编制导则》SCEG-MS-TM-G09
《深圳建工•工程质量管理标准化手册》（2015年版）
《深圳建工•工程细部质量标准做法》（2015年版）
《深圳建工•安全文明施工标准化手册》
《建筑施工手册》（第五版）
《建筑施工安全手册》（主编杜荣军 2007年1月版）
《建筑施工计算手册》（江正荣编著第三版）
《PKPM施工计算软件》
《品茗施工安全设施计算软件》版本：V9.7.0.5本编审要点采用此版本软件，方案编制计算时应采用最新版
2 工程概况
2.1建筑概况
建筑概况应包含（但不限于）：
建设地点，建设、设计、监理、监督单位名称。
建筑面积、建筑功能、建筑层数（地下层数、地上层数）、各层高度、总高度；平面轴线的总长、总宽。（道桥工程可参照前述的内容表述）。
2.2高大模板范围结构设计
内容应包含（但不限于）：
（1) 应有高大模板区域的结构施工平面插图或附图，插图应为清晰的黑白底图；如插图版面过大，应采用附图形式。
（2) 应有高大模板范围结构概况、设计参数，包括轴线和梁编号、梁截面、板厚度、相关标注等；高度超过8m的部分，应有相邻的楼层或其他结构的设计、标高等概况。
2.3主要施工目标
主要施工目标应包含（但不限于）：
依据合同、施工组织设计的要求，主要表述质量目标要求、安全目标要求、总工期要求。高大模板部位施工进度计划。
2.4高大模板范围现浇混凝土施工要求
1、混凝土浇筑条件
应按照公司发布的《高大模板施工方案编制导则》2.4.2混凝土浇筑条件的规定，补充完善模板设计及计算的混凝土浇筑必要条件：
（1）施工段划分、施工顺序、混凝土施工缝位置
按照工程现浇结构栋号、伸缩缝划分的描述施工段划分及流向，表述柱、墙、梁板等构件的浇筑施工先后顺序，按照施工顺序明确混凝土施工缝位置。
应注意的是，如果模板的施工高度超过8m，为保证模板的施工安全，墙柱应分段施工，保证墙柱的混凝土浇筑高度不超过6m。下段墙柱模板、混凝土先行施工，以利于支撑架进行顶墙、抱柱。上段墙柱模板与梁板模板同时施工，墙柱混凝土与梁板混凝土同步浇筑。第一次浇筑的混凝土强度不低于C15后，才应进行第二次混凝土的浇筑。
下段墙、柱竖向构件应在高大模板支架（立杆、水平杆、剪刀撑等）搭设超过其高度后进行模板支设及浇筑混凝土，以便模板的竖向稳定支撑和混凝土施工，并利于施工安全。
（2）混凝土生产、运输、入模
描述混凝土的配制（选择的各种原材料及外加剂名称、品种、规格，混凝土的坍落度、初凝时间、入模温度选择与控制要求）、生产方法、运输方式、运距及运输时间。混凝土细骨料中氯离子含量，对钢筋混凝土，按干砂的质量百分率计算不得大于0.06%；对预应力混凝土，按干砂的质量百分率计算不得大于0.02%。
预拌（商品）混凝土运输入场（混凝土搅拌运输车型号、规格、数量）和柱、墙、梁板等构件的混凝土入模方法和机具选择、布置（料斗容量、混凝土泵或布料机等机械的型号、规格和设置位置）及固定安全措施；应有混凝土输送泵管、布料机在模板上架设位置的要求，布料机支腿不宜设置在高大模板区域内；混凝土入模分层的厚度。
如采用预拌混凝土（商品混凝土）和泵送技术，泵送混凝土的入泵坍落度不宜小于100mm（混凝土泵送施工技术规程），一般情况取120mm～160mm。
浇筑过程应有专人对高大模板支撑系统进行观测，发现有松动、变形等情况，必须立即停止浇筑，撤离作业人员，并采取相应的加固措施。
（3）混凝土浇筑流向、浇筑条件
应按照柱、墙竖向构件、梁板水平构件分别描述混凝土浇筑流向、振捣方法及机具选择、浇筑速度控制要求（水平构件为m3/h、竖向构件m/h）。侧墙柱浇筑速度不应大于v=2.5m高/小时。梁板水平构件为了保证其支撑架、模板的稳定应严格控制浇筑速度不大于20m3/h。
2.5现场条件应包含（但不限于）：
1、地基条件：
应按照高大模板工程部位，描述模板支撑立杆的地基基础情况。高大模板支
