高速铁路与普速铁路电力系统分析与比较

合集下载

量化对比分析中国高速铁路与既有普速铁路在线路关键技术与标准方面的差异及原因

量化对比分析中国高速铁路与既有普速铁路在线路关键技术与标准方面的差异及原因

《高速铁路概论》结课论文(一)量化对比分析中国高速铁路与既有普速铁路在线路关键技术与标准方面的差异及原因姓名:______ ______学号:___________指导老师:___ __第一章铁路线路概述1.1 铁路线路的地位与作用自1825年第一条铁路在英国投入运营以来,目前全世界已有铁路超过120万千米。

2004年以来,我国多条客运专线相继开工建设并开通运营,截至2010年底,我国的高铁运营里程已达到7531千米,占世界高铁总里程超过30%。

铁路运输以其运量大,安全性高,受天气影响小等特点,逐渐在我国的运输行业中占据了重要地位。

铁路要完成运输任务,必须有机车车辆和线路轨道。

铁路运输的运营管理包括机车、车辆、工务、电务、运输等几大铁路部门,在这几大部门中,工务是铁路运输的基础设备,公务包括线路、桥梁、隧道、路基、涵洞、道口、绿化等维修管理部门。

线路是工务的一个重要业务部门。

线路是列车运行的基础,在铁路运输中是不可替代的基础设备。

作为机车车辆荷载的承载结构和导向系统,线路状态的优劣直接影响到行车的安全性和舒适度。

近几年来,随着我国线路的多次提速,对铁路线路和轨道结构也提出了更高的要求,并对线路和轨道结构进行多次改造。

1.2 铁路线路及轨道组成铁路线路是由轨道、路基和桥隧建筑物(桥梁、隧道和涵洞)等组成的总称。

新建和改建铁路(或区段)的等级,应根据其在铁路网中的地位、作用、性质、旅客列车设计行车速度和客货运量来确定。

轨道是由钢轨、轨枕、连接零件、道床、防爬器、道岔、道砟等组成。

路基主要包括路基主体、路基排水建筑物和支挡建筑物。

根据自然条件不同,有各种特殊路基,如软土、冻土、沙漠、黄土等路基。

桥梁主要包括梁部构造、墩台、基础。

涵洞以箱型、圆形、拱形为主,同时还有虹吸管、渡槽等。

隧道包括洞门、洞身的结构,并应根据围岩种类设计衬砌的类型等。

第二章高速铁路与既有线普速在线路标准方面的差异2.1与铁路线路标准相关的法律法规根据《中华人民共和国铁路法》等相关法律法规,我国制定了《铁路线路设计规范》(简称《线规》)来规范我国既有线普速铁路线路的设计施工,并试行《高速铁路设计规范》来规范高速铁路的设计施工。

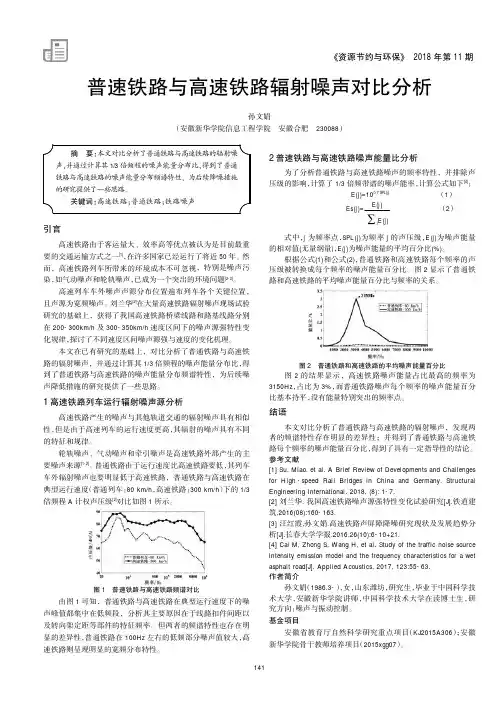

普速铁路与高速铁路辐射噪声对比分析

普速铁路与高速铁路辐射噪声对比分析
本文在已有研究的基础上,对比分析了普通铁路与高速铁 路的辐射噪声,并通过计算其 1/3 倍频程的噪声能量分布比,得 到了普通铁路与高速铁路的噪声能量分布频谱特性,为后续噪 声降低措施的研究提供了一些思路。
1 高速铁路列车运行辐射噪声源分析
高速铁路产生的噪声与其他轨道交通的辐射噪声具有相似 性,但是由于高速列车的运行速度更高,其辐射的噪声具有不同 的特征和规律。
轮轨噪声、气动噪声和牵引噪声是高速铁路外部产生的主 要噪声来源[1-2]。普通铁路由于运行速度比高速铁路要低,其列车 车外辐射噪声也要明显低于高速铁路,普通铁路与高速铁路在 典型运行速度(普通列车:80 km/h,高速铁路:300 km/h)下的 1/3 倍频程 A 计权声压级[2]对比如图 1 所示。
2 普速铁路与高速铁路噪声能量比分析
为了分析普通铁路与高速铁路噪声的频率特性,并排除声
压级的影响,计算了 1/3 倍频带谱的噪声能率,计算公式如下[4]:
E(j)=100.1*SPL(j)
(1)
Es(j)= E(j)
(2)
移jE(j)
式中,j 为频率点,SPL(j)为频率 j 的声压级,E(j)为噪声能量 的相对值(无量纲量),E(j)为噪声能量的平均百分比(%)。
结语
本文对比分析了普通铁路与高速铁路的辐射噪声,发现两 者的频谱特性存在明显的差异性;并得到了普通铁路与高速铁 路每个频率的噪声能量百分比,得到了具有一定指导性的结论。 参考文献 [1] Su, Miao, et al. A Brief Review of Developments and Challenges for High -speed Rail Bridges in China and Germany. Structural Engineering International. 2018, (8): 1-7. [2] 刘兰华. 我国高速铁路噪声源强特性变化试验研究[J].铁道建 筑,2016(08):160-163. [3] 汪红霞,孙文娟.高速铁路声屏障降噪研究现状及发展趋势分 析[J].长春大学学报,2016,26(10):6-10+21. [4] Cai M, Zhong S, Wang H, et al. Study of the traffic noise source intensity emission model and the frequency characteristics for a wet asphalt road[J]. Applied Acoustics, 2017, 123:55-63. 作者简介

干货详解高速铁路七大技术体系

干货详解高速铁路七大技术体系
车体的高密封性能。这种车体结构不仅适用于铝合金型材的
客室内的传递。据了解,这项专利技术可适用于时速200公 里等级及以上的动车组车体结构,目前广泛应用于
CRH2C—300系列动车组车体,及CRH2长大编组系列动 车组车体,已装用700余辆,总价值近10亿元。
旅客服务系统大量运用了信息技术,需要给各位专家报告的
间0.3秒左右,高速列车动力丢失少,长距离运行节能效果
采用简单链型、弹性连型悬挂技术,研发高强高导接触网导 线。保证接触网与受电弓匹配良好、受流稳定。武广客运专
线接触网采用弹性缝型悬挂方式, 实现时速350公里双弓稳
系统的主体设备接触网,已经开始实现关键零部件的国产化。
3、列车运行控制列控系统是确保列车行车安全的控制系统,
速列车由45000个零部件组成,工程中分为九大关键技术。
韩国。二是车体制造。三是牵引系统,牵引系统是高铁竞争 的核心之一,主要由变压器九变流器、牵引控制、电机几个 不同的部分组成。高速列车所有的用电设备和运动器件都采 用传感器进行实时的监控。高速转向架,高速列车的转向架 是列车技术的核心也是轮轨技术的核心。高速专项架的结构 功能,高速列车技术的核心,具有承载、导向、减震、牵引 及制动等功能。传统意义上的火车头已经看不见了,转向架 技术创新点主要在于抑制它的蛇行运动,由于车轮的反面很 锥形,需要良好的工作曲线,锥形的爬点就形成了固有的刺 激震动,这也是转向架能跑多高速度的核心。还有脱轨安全 性。我们在研究高速列车转向架轮轨安全的时候做了一个突 破性的测试,世界各国高速铁路和它的普速铁路是不相吻的, 也就是说它不做跨线运行的技术准备,所以大多数国家,包 括日本,它的轮轨匹配都是按照高速线和普速线来设计。我 们国家高速铁路和现在了路网形成跨线,这个路网的效应就 会非常的好,我们在设计我们国家的轮轨匹配的时候采用了 特有方案,这个方案比德国的明显好,不仅可以满足本线运 行,而且还可以实现跨线运行,这项技术我们在本国和多国 申报了专利。高速转向架,我们希望有较高的临界速度,比 如时速350公里高速列车转向架理论上是490公里,在西南 交通大学做到了410公里,最后的实验没有做下去,只做到 了410公里。为了验证我们高速转向架的性能,我们用了

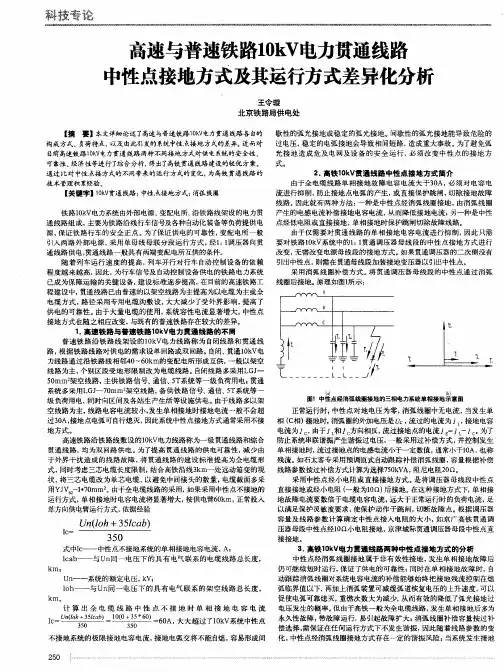

高速与普速铁路10kV电力贯通线路中性点接地方式及其运行方式差异化分析

高速与普速铁路10kV电力贯通线路中性点接地方式及其运行方式差异化分析

高速与普速铁路10kV电力贯通线路中性点接地方式及其运行方式差异化分析[摘要]本文详细论述了高速与普速铁路10kV电力贯通线路各自的构成方式、负荷特点,以及由此引发的系统中性点接地方式的差异。

近而对目前高速铁路10kV电力贯通线路两种不同接地方式对供电系统的安全性、可靠性、经济性等进行了综合分析,得出了高铁贯通线路建设的较优方案。

通过比对中性点接方式的不同带来的运行方式的变化,为高铁贯通线路的技术管理积累经验。

【关键字】10kV贯通线路;中性点接地方式;消弧线圈铁路10kV电力系统由外部电源、变配电所、沿铁路线架设的电力贯通线路组成,主要为铁路沿线行车信号及各种自动化装备等负荷提供电源,保证铁路行车的安全正点。

为了保证供电的可靠性,变配电所一般引入两路外部电源,采用单母线母联分段运行方式,经1:1调压器向贯通线路供电,贯通线路一般具有两端变配电所互供的条件。

随着列车运行速度的提高,列车开行对行车自动控制设备的依赖程度越来越高,因此,为行车信号及自动控制设备供电的铁路电力系统已成为保障运输的关键设备,建设标准逐步提高,在目前的高速铁路工程建设中,贯通线路已由普速的以架空线路为主提高为以电缆为主或全电缆方式,路径采用专用电缆沟敷设,大大减少了受外界影响,提高了供电的可靠性。

由于大量电缆的使用,系统容性电流显著增大,中性点接地方式也随之相应改变,与既有的普速铁路存在较大的差异。

1.高速铁路与普速铁路10kV电力贯通线路的不同普速铁路沿铁路线架设的10kV电力线路称为自闭线路和贯通线路,根据铁路线路对供电的需求设单回路或双回路。

自闭、贯通10kV电力线路通过沿铁路线相邻40~60km的变配电所形成互供,一般以架空线路为主,个别区段受地形限制改为电缆线路。

自闭线路多采用LGJ—50mm2架空线路,主供铁路信号、通信、5T系统等一级负荷用电;贯通系统多采用LGJ—70mm2架空线路,备供铁路信号、通信、5T系统等一级负荷用电,同时向区间及各站生产生活等设施供电。

高速铁路系统的构成

高速铁路系统的构成

高速铁路系统的构成1.基础设施系统基础设施系统是一个庞大的系统,涉及路基、桥涵、隧道和轨道等专业工程,还涉及路基与桥梁的过渡、路基与隧道的过渡、桥梁与隧道的过渡及路基和隧道灯线下基础与轨道结构的衔接等。

与普速铁路相比,基础设施系统采用了很多新技术和新工艺,其设计和施工控制标准高。

2.高速列车系统高速列车是高速铁路的核心技术装备和实现载体,是当代高新技术的集成,其涵盖了信息通信、电子电力、材料化工、机械制造、自动控制等多学科、多专业,是世界各国科学技术和制造产业创新能力、综合国力及国家现代化程度的集中体现与重要标志之一。

高速列车不仅包含传统轨道列车车辆的车体、转向架和制造技术,还具有复杂的牵引传动与控制、计算机网络控制、车载运行控制等关键技术。

3.列车运行控制系统列车运行控制系统是集先进的计算机、通信及自动化控制技术为一体的综合控制与管理系统,以电子器件或微电子器件作为控制单元,并采用集中管理、分散控制的集散式控制方式。

列车运行控制系统是保证列车运行安全和提高行车效率的关键系统。

4.牵引供电系统牵引供电系统是高速铁路系统的能力保障系统,其主要功能是为高速铁路列车运行控制系统提供稳定、高质量的电能。

牵引供电系统一般由供电系统、变电系统、接触网系统、SCADA系统和电力系统等构成。

总的来说,高速铁路电力牵引所需牵引功率更大、公网作用关系更加复杂。

5.运营调度系统运营调度系统是集计算机、通信、网络等现代化技术为一体的现代化综合系统。

运营调度系统涵盖运输计划管理、列车运行管理、动车管理、综合维修管理、车站作业管理、安全监控及系统维护等工作。

调度指挥工作就是围绕运输计划对资源进行动态调配,其反映了运输组织的具体执行过程,是铁路系统运转的中枢部位。

6.客运服务系统客运服务系统的主要功能是处理与旅客运输服务相关的事件,主要包括发售车票、信息采集、信息发布、日常投诉处理、紧急救助、旅客疏散、旅客赔付和客户关系管理等工作,此外还提供系统分析功能,为管理层提供决策参考。

高速与普速铁路10kV电力贯通线路中性点接地方式及其运行方式差异化分析

高速与普速铁路10kV电力贯通线路中性点接地方式及其运行方式差异化分析

电缆 方式 , 路径 采用专用 电缆沟 敷设 , 大大减 少了受 外界影 响, 提 高了 供电的可 靠性 。 由于 大量 电缆 的使 用, 系统 容性电流 显著增 大, 中性 点 接地方式也 随之相应 改变, 与既有 的普 速铁路存在较 大的差异 。 1 . 高速 铁 路与 普 速铁 路 l O k V 电 力贯通 线 路 的不 同 普 速铁 路沿 铁 路线 架设 的 l O k V电力线路称 为 自闭线 路和 贯通 线 路, 根 据铁 路线路对 供 电的需 求设单 回路或双 回路 。 自闭、 贯通 l O k V 电 力线路通 过沿 铁路线 相邻4 0 ~ 6 0 k m的 变配电所形成 互供 , 一般 以架空
黼 毒论
高速与普速铁路l O k V电力贯通线路 中性点接地方式及其运行方式差异化分析
王 令 璇 北京铁 路局供 电处
间歇性 的弧光 接地能 导致 危险 的 【 摘 要】本文详细论述 了 高速与普速铁路1 O k V %2贯通 线路各 自 的 歇性 的弧光接 地或稳 定 的弧光接 地。 构成 方式、 负荷特点, 以及 由此引发的系 统中性 点接地 方式的差异。 近而对 过 电压 , 稳 定的 电弧 接地会导 致相 间短路 , 造成 重大事 故 。 为了避 免弧 目前高速铁路 1 O k V 电力贯通线路 两种不 同接地 方式对供电系统的安全性、 光 接地 造 成 危及 电 网及设 备 的安 全 运 行, 必须 改 变 中性 点的 接 地方 式。 可靠性、 经济性等进行了综合 分析, 得 出了高铁贯通 线路建设的较优 方案。
系统 多采用L G J -7 0 mm 架空线 路, 备 供铁 路信号、 通信、 5 T系统 等一 级负荷用 电, 同时 向区间及各站 生产生 活等设施供 电 。 由于线 路多以架 空线 路为主 , 线路 电容 电流较 小 , 发生单 相接地 时接地 电流一 般不会超

我国高速铁路与普速铁路线路关键技术和标准对比分析

我国高速铁路与普速铁路线路关键技术和标准对比分析

我国高速铁路与普速铁路线路关键技术和标准对比分析运输1010 李响施宇 10255008摘要:高速铁路是指营运速率达每小时200公里或250公里的铁路系统。

由于运行速度的不同,使得高速铁路和普速铁路在关键技术和标准方面存在着一定的差异。

本文从铁路线路的角度出发,研究分析了高速铁路与普速铁路线路标准和线路关键技术的差异。

关键词:高速铁路普速铁路线路关键技术标准对比分析1、高速铁路与普速铁路概念高速铁路,简称“高铁”,是指通过改造原有线路(直线化、轨距标准化),使最高营运速率达到不小于每小时200公里,或者专门修建新的“高速新线",使营运速率达到每小时至少250公里的铁路系统.高速铁路除了在列车在营运达到一定速度标准外,车辆、路轨、操作都需要配合提升。

而普速铁路通常指运营速率在150km/h左右的铁路系统主要是由于运行速率的不同,使得高速铁路和普速铁路在关键技术和标准方面都存在着一定的差异。

接下来,本文从铁路线路角度出发,研究分析了高速铁路与普速铁路线路标准和线路关键技术的差异。

2、高速铁路与普速铁路线路标准对比2.1 普速铁路线路标准总则1、为统一铁路线路设计技术标准,使铁路线路设计符合安全适用、技术先进、经济合理的要求,制定本规范。

2、本规范适用于铁路网中客货列车共线运行、旅客列车设计行车速度等于或小于160km/h,货物列车设计行车速度等于或小于120km/h的1、2级标准轨距铁路的设计。

3、4级铁路按照相应设计规范执行。

3、铁路的设计年度应分为近期和远期.近期为交付运营后第10年,远期为交付运营后第20年,近远期运量均采用预测运量.铁路线下基础设施和不易改扩建的建筑物和设备,应按远期运量和运输性质设计,并适应长远发展的要求,对于易改扩建的建筑物和设备,宜按近期运量和运输性质设计,并预留远期发展条件。

随运输需求变化增减的机车车辆等运营设备,可按交付运营后第3年或第5年的运量进行设计。

高速铁路牵引负荷特性及其对电能质量的影响

高速铁路牵引负荷特性及其对电能质量的影响
高速铁路牵 引负荷 特性 及其对 电能质量 的影响
陈 民武 : 中铁 第一勘 察设 计院集 团有限公 司 电气化处 ,工程 师 ,陕西 西安 ,7 0 4 10 5
宫衍圣 : 中铁 第一勘 察设计 院集 团有限公 司电 气化处 ,教 授 级 高级工程 师 ,陕 西 西安 ,704 10 3
2 高 速铁路 牵引负 荷 的分布 特性
为 了深入掌 握高速铁路牵 引负荷分 布特性 ,从典 型 相 同界 面导线且 以最大载 流为边界 时 ,一个供 电臂 内的 T 牵引变 电所牵 引负荷 电流 实测数 据人手 ,重点探讨牵 引 A 段越少 ,供 电能力损失越显著 ,测试数据也验证 了上 网负荷 电流分 配关系 、机 车牵 引制动特性及谐 波分布特 述 结论 。当前我 国学 者提 出一种 新型A 供 电模 式_,与 T 2 l
高速铁路 牵引 负荷特 性 及其对 电能质量 的影 响研 究 陈 民武 等
13 列车负载率高 ,受电时间长 .
增 长 ,列 车维持高速运行 时 ,需要持续 从接触 网取 得 电 能 ,导致负载率高 ,受 电时间长。


T和 F线 电流基本 相等 ,且前 者大于后者 ,体现 了由直
T 列 车在 高速运 行 中 ,由于 空气 阻 力 随速 度非 线 性 接供 电方式 向A 供电方式 的电气特性转 换过程。 ( 2)动 车 组越 过 第一 个A ( T 对应 采 样点 8 5 附 0 8 近 ),进 入第 二 个 A 区 间 ,上 、下 行T 电流 基 本相 T 线
基 础上 ,系统分析牵 引供 电实测数据 ,研究高速铁路牵 引负荷大 。
基金项 目:国家科技 支撑计划 (0 7A 1B 5 , 2 0B A 0 ) 2 中铁 第一勘察设计院集 团有 限公 司科研 开发项 目

高速铁路系统构成

高速铁路系统构成

(1)高速列车速度控制系统(ATC)
(2)无线列车控制系统—移动闭塞
(3)高速综合调度中心—CTC
(4)高速铁路线路监测诊断系统
(5)自然灾害警报系统
地震 泥石流 台风 大雪 暴风雨
(6)高速列车定期检修系统
3.高速铁路旅客服务系统—— 安全、舒适、正点、便利
(1)车站——立体化的交通枢纽、与周围环境充分协调
车 辆 管 理
供 电 管 理
客 运 调 度
综 合 维 修
票 务 系 统
客 服 务 系
场 营 销 策
运 组 织 管

统划理
工务工程系统:
1.为高速度运行的机车车辆提供高平顺性与高稳 定性的轨面条件; 2.保证线路各个组成部分具有一定的坚固性与耐 久性,长期在运营条件下保持良好的状态; 3.同时,要求建立严格的线路状态检测和保障轨 道持久高平顺的科学管理系统。
座椅上的视听系统
特种沙龙车厢
家庭专用包间
婴儿服务室
残疾人专座
酒吧车
餐车
4.高速列车十大关键技术
* 交流传动技术
* 高性能转向架技术
通过改变转向架结构、优化 参数使其具有较高的临界速 度,是研制高速转向架需要 解决的关键技术问题,也是 高速转向架有别于一般转向 架的主要特点。
通过合理设计转向架的悬挂 装置和选择其参数来提高高 速列车的平稳性。
谢谢!
通信与信号系统: •高速铁路通信系统 1.及时准确地完成指挥列车运行的各种调度命令 信息的传输,是列车高速、安全运行的重要保证; 2.为旅客提供各种服务的通信; 3.为设备维修及运营管理提供通信条件,能够满 足维修人员沿线作业时的需求。
动车组系统:
1.包含传统轨道列车车辆的车体、转向架和制动 技术; 2.具有复杂的牵引传动与控制、计算机网络控制、 车载运行控制等关键技术。

高铁与普铁在电力设备方面的区别探析

高铁与普铁在电力设备方面的区别探析

2019年第12期高铁与普铁在电力设备方面的区别探析霍东亮(吉林铁道职业技术学院电气工程学院,吉林吉林132200)摘要:高铁电力工作与普速铁路一样是铁路运输的重要组成部分。

不断提高供电质量和可靠性是满足铁路运输生产需要的前提,因此高速铁路顺应时代而生,与普速铁路在电力设备方面有很大的区别。

关键词:高速铁路;普速铁路;电力设备作者简介:霍东亮(1991-),男,硕士研究生,助教,研究方向:铁道供电。

高速铁路与普速铁路不分主次,在交通运输中同样重要,但是两者在许多方面有所不同,比如在电力设备运行管理职责、电力设备故障处理、电力设备检修、电力设备试验等等方面都有很大的区别。

1高速铁路与普速铁路在电力设备运行方面的区别普速铁路各供电段生产调度为电力运行管理工作的主体,通过收集电力设备运行数据和动态,进行汇总及分析,掌握设备的分布和系统的运行方式分析信号电源运行状态异常或者电力设备的质量异常,及时的上报相关部门。

高速铁路电力设备的运行管理是由电力远动调度系统管理中心来设置的,其主体发生了改变。

过程是电调通过SCADA 系统对供配电设备、全线的一级负荷和部分二级负荷用户的设备通过“五遥”功能进行实时的在线监测,同时可以依据SOE 、历史数据库等相关扩展功能对电力设备运行质量进行分析,进而能够预防故障的发生和故障所造成的损伤程度。

改被动收集为主动监测,使“以预防为主”的指导思想得以真正的实现,这是高速与普速最大的区别[1]。

主体的改变使得电力线路工的工作职能也发生了改变,主要职责就是对沿线的电力设备的工作环境和不具备远动功能的设备的日常巡视以及检查维护。

并且沿线的变配电所也就采用了无人值班的模式。

普速铁路电力设备出现故障以后是由沿线的电力线路维护人员第一时间掌握运行的异常状态故障信息,上报电调以后,再由电调统一处理。

高速铁路电力设备出现故障以后是由电调第一时间掌握故障情况,进而能够直接进行发现与处理故障。

[2]当故障不会影响行车且不会扩大故障范围时,电调将远动切除故障,通知沿线的工区电力运行维护人员利用合理的时间进行维修处理。

高速铁路主要技术

高速铁路主要技术

高速铁路概论1.引言武广客运专线是目前国内运营里程最长、运营速度最高、地质环境最复杂、管理模式最新的高速铁路线。

高速铁路项目的投产,极大地改善运需矛盾,提升铁路形象,对社会经济发展产生广泛而深远的影响。

高速铁路与普速铁路最显著的区别是科技含量高、管理标准高。

我们必须掌握高速铁路技术体系,了解关键技术,提高技术管理和运营管理的能力,为高速铁路的管理探索规律、积累经验。

2.通信系统GSM-R高速铁路通信系统采用成熟的2G 通信技术,GSM—R,全称是铁路无线通信系统。

它在GSM 蜂窝系统上增加了调度通信功能,使其适合高速运行环境,能满足高速铁路专用调度通信的要求。

该通信系统以传输、接入、电话交换、数据网、GSM—R 专用移动通信等设备为基础,建立调度、会议电视、救援指挥、动力环境监控和同步时钟分配等通信系统,将有线和无线通信有机结合,实现话音、数据、图像、列控的多种功能。

它担负着铁路列车指挥和控制系统、紧急救灾抢险等通信功能。

3.信号系统CTCS-3高速铁路信号系统由CTCS—3 级列车运行控制子系统、车站联锁KSB 子系统、调度集中CTC 子系统及集中监测子系统等构成。

与传统的信号系统相比,它利用GSM—R 无线网络来实现车—地连续、双向、大容量的信息传输;利用无线闭塞中心(RBC)接收列车位置、速度、进路状况、轨道区段占用情况等信息,结合线路参数、临时限速等信息,最终生成列车行车许可;通过临时限速服务器(TSRS)来实现列车运行中的临时限速管理;通过车载设备生成的连续速度控制曲线来监控列车的运行速度;由地面的应答器来完成列车的定位,在TCTS-3 系统的控制下,能实现列车安全、高速地运行。

4.电力、电气化系统电力系统是确保速铁路调度指挥、信号、通信、旅客服务系统等重要负荷安全、可靠、不间断运行的基础设施。

与行车相关的一级负荷或重要负荷至少能从供电网络接取两回10kV 独立电源,一级负荷中特别重要的负荷,除设两路电源外,还设置应急电源。

铁路交通牵引供电及电力技术分析

铁路交通牵引供电及电力技术分析

铁路交通牵引供电及电力技术分析摘要:铁路交通的建设在缓解交通压、满足人们出行上发挥着重要的作用,在铁路交通广泛普及的当前,必须要重视起其牵引供电以及电力技术的研究与分析,以便可以保障铁路交通运行的安全与稳定。

关键词:铁路交通;牵引供电;电力技术引言随着现代社会的进步发展以及人们生活水平的不断提升,我国的交通网络也在不断完善中,其中铁路交通已经成为当下人们出行的重要交通工具。

面对越来越多的人流量,铁路交通的安全、稳定运行也开始受到社会各界的高度关注。

铁路交通的牵引供电系统是保障其正常运行的关键系统,同时该系统还会根据普速铁路、高速铁路以及地铁的不同特点而采取不同的供电方式以及相应的电力技术,基于此,本文就铁路交通牵引供电进行了分析,并以地铁为例分析了其电力技术的应用。

一.牵引供电系统概述随着现代社会的进步发展以及人们生活水平的不断提升,我国的交通网络也在不断完善中,其中铁路交通已经成为当下人们出行的重要交通工具.面对越来越多的人流量,铁路交通的安全,稳定运行也开始受到社会各界的高度关注.铁路交通的牵引供电系统是保障其正常运行的关键系统,同时该系统还会根据普速铁路,高速铁路以及地铁的不同特点而采取不同的供电方式以及相应的电力技术,基于此,本文就铁路交通牵引供电进行了分析,并以地铁为例分析了其电力技术的应用。

1.牵引供电设备牵引供电设备主要是由分区所、牵引变电所、AT所内的测控保护系统、智能高压设备等组成,并在供电调度系统、供电运行检修系统的支持下实现稳定运行,其中供电调度系统以SCADA供电系统基础,结合了智能牵引供电设备,系统的全过程运行实现全景化的检测,还能够及时发出报警信号,实现作业的自动化调度;电运行检修系统中,主要是结合系统的基础数据、设备运行的日常检修、设备状态的有效评估以及设备未来运行风险的预测,检修工作需要对牵引供电设备进行全寿命的周期管理。

2.牵引供电系统电力牵引供电系统指的是电气化铁路向电力机车供给牵引用电能的系统。

高速铁路牵引供电系统继电保护研究

高速铁路牵引供电系统继电保护研究

高速铁路牵引供电系统继电保护研究摘要:高速铁路的牵引供电系统的主要功能就是向电力机车提供连续可靠的电能。

但是,由于系统结构、供电方式、用电负荷的不同,牵引供电系统继电保护原理与电力系统有很大差别,因此,需要加强高速铁路牵引供电系统继电保护的研究。

基于此,文章就高速铁路牵引供电系统继电保护进行分析。

关键词:高速铁路;牵引供电系统;继电保护1.高速铁路牵引供电系统概述从组成上来看,高速铁路车辆牵引供电系统由牵引网、电力机车组和牵引变电所构成。

利用牵引变电所完成电能转化后,系统能够利用独立电源进线将电能传送给牵引网,从而为车辆供电。

而由于牵引负荷为单相负荷,所以需要利用特别变压器将负荷均匀分配到系统三相中。

在高铁上,则通常采用V/x接线等牵引变压器。

在供电方式上,系统主要采用全并联AT供电方式,设置有多个供电回路,所以在故障发生时会产生多个回路给短路点供电,对继电保护有特殊要求。

此外,高铁车辆采用交-直-交电力机车,电路谐波成分等有一定差异,因此也将影响继电器保护功能的发挥。

2.继电保护研究2.1线路保护研究2.1.1电力系统线路保护由于全线速动的需要,电力系统220kV以上电压等级的线路普遍采用以光纤为通信通道的线路电流差动保护作为主保护。

光纤电流差动保护简称光差保护,其保护原理建立在基尔霍夫电流定律的基础之上,具有良好的选择性,能快速地切除保护区内的故障,长期以来对其的研究一直不断。

电力线路能够应用电流差动保护的一个重要前提是电力负荷在被保护线路的区域以外,与牵引网有很大不同。

作为牵引网的负荷,电力机车或动车组会在牵引网区段内沿线移动。

如果牵引网采用差动保护,在负荷工况下差动电流将是所有负荷电流之和,差动保护的动作电流必须躲过最大负荷电流。

在此情况下,差动保护的动作电流与过电流保护的动作电流相同,两者的灵敏度也相同。

2.1.2牵引网保护高速铁路牵引网沿用了普速铁路采用的保护原理,主要有距离保护、过电流保护、电流增量保护等。

对高速铁路的认识与收获论述

对高速铁路的认识与收获论述

对高速铁路的认识与收获论述1.引言1.1 概述高速铁路是一种现代化的交通工具,它具备高速、安全、舒适等特点,被广泛应用于世界各地。

随着科技的进步和人们生活水平的提高,高速铁路在国家经济发展,人民生活改善等方面发挥着重要的作用。

高速铁路的出现,不仅改变了人们出行的方式,也带来了一系列的社会经济效益。

在过去,人们出行主要依赖于汽车和传统的铁路,然而由于交通瓶颈等问题,这些交通方式的限制逐渐显现出来。

而高速铁路则以其独特的优势,成为了人们出行的首选。

它的快速和高效性,使得人们可以在短时间内穿越长距离,从而加快了人们的商务活动和旅游交流等。

同时,高速铁路还具备安全可靠、准点率高以及乘坐舒适等特点,给人们带来了更加舒适的出行体验。

在经济方面,高速铁路的建设和运营也对国家的发展起到了积极的促进作用。

一方面,高速铁路的建设给了许多建筑工人和相关产业带来了就业机会,刺激了经济发展。

另一方面,高速铁路的运营也带动了周边地区的经济繁荣,促进了区域间的互通互联。

此外,高速铁路的快速和高效也使得物流运输更加便捷,为产业链的发展提供了支持。

总而言之,高速铁路的出现和发展为人们的出行带来了便利,同时也推动了国家的经济发展。

通过对高速铁路的深入了解和认识,我们不仅能够更好地利用它所提供的便利,也能够更好地推动国家的发展。

这也是我撰写本文的目的之一,希望通过对高速铁路的认识与收获的论述,能够让更多的人了解高速铁路的重要性和优势,为我们的社会发展做出积极的贡献。

1.2 文章结构文章结构部分应该主要介绍本文的组织结构和各个部分的主要内容。

在文章结构部分,可以简要概述整篇文章的框架,并说明每个章节的主题和主要论述内容。

可以参考如下内容:本文主要分为引言、正文和结论三个部分。

引言部分主要概述了本文的背景和目的,介绍了高速铁路的重要性和关注度,并提出了本文的主要观点。

正文部分则分为两个章节,分别是高速铁路的定义和背景,以及高速铁路的优势和作用。

浅谈普铁与高铁电力设备的差别和管理

浅谈普铁与高铁电力设备的差别和管理

浅谈普铁与高铁电力设备的差别和管理摘要:本文通过对普铁与高铁电力设备的差别的对比分析,明确了差别分析的主要应用,以及如何做好管理的一些措施和建议。

关键词:普铁、高铁、设备、管理。

0引言随着2008年8月1日第一条高速铁路(简称高铁,下同)京津城际开通后,中国的高铁迅速发展。

南京供电段管内也相继有高速铁路开通,如:沪宁高铁、京沪高铁和沪蓉线、宁杭高铁、合福高铁、宁安城际、杭黄高铁等。

为了确保高铁的安全运行和可靠供电,高铁采用密封性强、集成度高、性能稳定、抗外界干扰能力强的电力设备,相比普速铁路(简称普铁,下同),带来高可靠性的同时也带来了差异和变化。

按照物质的结构决定性质,性质决定应用这一思路,对普铁与高铁电力设备的差别进行分析总结。

1普铁与高铁的电力系统组成普铁和高铁电力系统基本上都是由变配电所、车间变电所或箱变,电源线、馈出线等高低压电线路,以及继电保护、远动系统组成。

涉及的电力设备主要有:变压器、调压变、高低压开关柜、高压开关、箱变、补偿装置、电线路、投光灯塔(桥),保护装置、远动装置及其通讯设备。

2普铁与高铁的差别2.1结构上的差别。

普铁与高铁在电力系统结构上的差别主要在于普铁自闭(贯通)与高铁一贯(综贯)的供电方式上。

普铁自闭(贯通)的供电方式采用不接地系统,两配电所间的电线路以架空导线为主,辅以三芯电缆线路,为线路上的变压器、箱变供电。

高铁一贯(综贯)的供电方式采用经小电阻(或消弧线圈)接地系统,两配电所间的电线路全为电缆线路,大部分铁路线均使用单芯电缆,少量联络线使用三芯电缆,为线路上的箱变供电。

2.2设备上的差别。

普铁主要设备:油浸式变压器,KYN28高压开关柜,普通隔离开关、非远动箱变、电容补偿、架空+电缆线路、热缩式电缆中间头。

高铁主要设备:干式变压器,GIS高压开关柜,三工位负荷开关、远动箱变、电抗补偿、全电缆线路、冷缩式电缆中间头。

2.3普铁与高铁运行上的差别。

普铁主要运行情况:中性点不接地系统、备自投和重合闸保护投入、允许并列运行、无零序电流保护功能、远动由段调度控制。

普速铁路与高速铁路路基差别

普速铁路与高速铁路路基差别

普速铁路与⾼速铁路路基差别普速铁路与⾼速铁路路基的差异近⼏年来中国铁路飞速发展,⾼速铁路进⼀步拉动了我们交通事业的进步。

我国疆域幅员辽阔,铁路建设随处可见,铁路路基⼯程为铁路的平稳、安全运⾏提供了强有⼒的保证,普速铁路与⾼速铁路运⾏的参数不同,因此对铁路路基的要求也不尽相同。

下⾯通过⼏⽅⾯来简单分析路基的差异。

【路基⾯与路肩宽度】路基⾯宽度等于道床覆盖的宽度加上两侧路肩的宽度之和。

区间路基⾯宽度应根据列车设计运⾏速度、远期采⽤的轨道类型、正线数⽬、线间距、曲线加宽、路肩宽度、养路形式、接触⽹⽴柱的设置位置等由计算确定。

以下是路基⾯的计算公式:(1)单线路基宽度B=A+2x+2c(2) 双线路基宽度B=2c+2x+A+D具体要求可见书page.13表1-1路肩宽度对于线路的维护和路基边坡的稳定性有重要影响。

路肩宽度⼤,有利于维修作业的开展,也有利于路基边坡的稳定。

《铁路路基设计规范》规定Ⅰ、Ⅱ级铁路路堤两侧均为0.8m;路堑两侧均为0.6m,设电缆槽时两侧路肩进⾏加宽,碎⽯类⼟、砂⽯类⼟、砂⼟及其它类型⼟质路堑,在侧沟外侧设置平台,平台宽度为2.0m。

下表为客专路基与路堤宽度主要参数:【线间距】客货共线铁路线间距:客运专线铁路线间距:【基床厚度】路基基床系指由路肩施⼯⾼程以下分为表层及底层两部分。

Ⅰ级铁路基床表层厚度为0.6m,底层厚度为1.9m;Ⅱ级铁路基床表层厚度0.5m,底层厚度0.7m;Ⅲ级铁路基床表层厚度0.3m,底层厚度0.9m。

⽽⾼速铁路对基床要求更⾼,共有砟轨道基床和⽆砟轨道基床两种不同基床形式。

有砟轨道基床表层由5-10cm的沥青混凝⼟和60-65cm厚的级配碎⽯组成,厚度为2.3m,总厚度为3.0m。

⽆砟轨道基床表层与混凝⼟⽀承层总厚度为0.7m,底层厚度为2.3m。

其中基床表⾯由不⼩于0.4m厚的级配碎⽯填筑,并在⽆砟轨道之间和混凝⼟⽀撑层外⾄电缆槽内侧设0.1m后沥青混凝⼟防渗层。

高速铁路异同

高速铁路异同

加速距离
CRH2
CRH3
m
m
194
193
825
816
2015
2029
4400
4638
9126
9145
19233 21265
CRH5 m
175 827 2725 7259 19455
动车组检修周期
检修 等级
一级检修-例行检查
二级检修-重点检查 三级检修-重点分解
检修 四级检修-系统分解
检修 五级检修-整车分解
宝鸡~西安~渭南~华阴
其他城际
城际铁路
250km/h 2200m、困难2000m
双线
160~200km/h
2000m、困难1600m
20 ‰


动车组
自动控制
四、机车
1、高速机车特性
由于牵引供电系统为机车牵引负荷供电,故机车特性相对于普通机车的特点凸现重要,并且 由于特性不同、运营方式不同造成了高速铁路牵引供电系统与普通铁路牵引供电系统许多不 同点。
两端集中 6800
25KV/50HZ 1.5KV/DC
TGV-A 300
2L10T 两端集中
8800 25KV/50HZ 1.5KV/DC
法国 TGV-2N
300 2L8T 两端集中 8800 25KV/50HZ 1.5KV/DC
EUROSTAR 300
2L18T 两端集中
12200 25KV/50HZ
CRH3
8辆编组 4M+4T
601 300 330 8800 479.4 536
CRH5
8辆编组 2X(2M+1T)+(1M+1T)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高速铁路与普速铁路电力系统分析与比较
【摘要】高速铁路除了列车营运速度达到一定标准外,供电系统也有了很大提升。

做为高速铁路动力——铁路电力系统系统,也发生了巨大的变化。

本文根据高速铁路负荷分布特点,对高速铁路与普速铁路电力系统进行了分析、比较,并对其特点进行了梳理。

【关键词】高速铁路;普速铁路;电力系统;补偿方式;接地方式
0 概述
京沪高速铁路客运专线是《中长期铁路网规划》中投资规模大、技术含量高的一项工程,也是我国第四条引进国际先进技术的高速铁路。

随着京沪高速铁路客运专线的正式投入运营,我国高速铁路的建设技术日臻成熟。

与普速铁路相比,高速铁路除了列车营运速度达到一定标准外,车辆、路轨、操作、供电都有了很大提升。

作为高速铁路动力——铁路电力系统,也发生了巨大的变化。

1 电力线路不同
普速铁路电力线路一般采用架空线敷设,京沪高铁全线采用全电缆敷设。

名称与普速线不同,分为一级贯通及综合贯通,其中一级贯通为单芯70mm2铜芯电缆,综合贯通为单芯95mm2电缆,单芯铜芯非磁铠装。

高速铁路上使用的是单芯电缆,为了防止在电缆钢带上产生涡流,导致钢铠发热,长时间运行烧坏电缆,故采用非磁材料护铠,一般采用铝铠、铝合金铠、不锈钢铠等非磁材料,从而不在电缆外铠装层上产生涡流。

同理,单芯电缆在敷设时,为了防止闭合此路产生涡流,施工时必须注意:电缆的固定必须采用非磁材料做抱箍进行固定,在电缆穿越铁路、公路时,若单相电缆穿管,必须使用PVC等非磁材料管,严禁使用钢管、铁管等导磁性能好的材料。

若使用铁管或钢管,必须三相同穿一根铁管或钢管。

2 补偿的不同
架空电力线路,多数故障为瞬时故障,能够自行恢复。

线路对地电容电流很小,正常运行时电容电流约为0.026A/km,单相接地时电容电流约为0.078A/km。

正常运行时,60km架空线路电容电流约为1.6A;单相接地时,60km架空线路电容电流约为 4.7A。

普速铁路线路用电设备还包括照明、电机和电子类,总体呈感性,普速铁路变电所设置高压电容器补偿功率因数。

高速铁路一级负荷贯通线为全电缆线路,多数故障为永久性故障,不能自行恢复。

线路对地电容较大,正常运行时电容电流约为0.33~04A/km,单相接地时电容电流约为1.1~1.3A/km。

正常运行时,60km电缆线路电容电流约为20~
24A;单相接地时,60km电缆线路电容电流约为66~78A。

因此,高铁线路的全电缆线路由于充电电流的影响,出现容性无功倒送。

为此,京沪高铁补偿采用的是加装电抗器补偿的方案,区间一般每隔12KM设置一台100Kvar的电抗器。

同时,在两端配电所集中设可投切电抗器补偿,一般设置三台电抗器,分别是36Kvar、72Kvar、144Kvar,集中解决线路中欠补偿的问题,可以根据线路中功率因数的大小,适当进行投切电抗器,达到满足补偿的要求。

3 系统中性点接地方式不同
在普速中,因自闭贯通线多为架空线,瞬时性故障较多,调压器一般采用中性点不接地系统。

在高铁中,由于贯通线全部采用电缆敷设,使对地电容电流大大增加。

同时,电缆故障一般为永久性故障,如果不能及时迅速的切除故障点,将产生过电压现象,特别是发生间歇性故障时,故障点将出现多次重燃,将产生较高的过电压现象。

当中性点连入电阻后,会提供给健全相的电容上的电荷一个泄放转移的通道,由于电阻是个耗能设备,在回路中起到一个阻尼的作用,不仅能抑制电弧重燃过电压,而且可以防止铁磁谐振过电压。

3.1 小电阻接地方式的优点
中性点经电阻接地方式,瞬时性故障后保护动作跳闸,可以最大限度的保证正处中心区接地点的人员安全,将事故影响减小到最小。

虽然不如消弧线圈那种方式下,事故时可以坚持运行1~2个小时,但是它可以立即切除故障,最大限度的保证了核心城区的人身安全,减少了事故影响。

采用小电阻接地方式,具有如下优点:
(1)经小电阻接地这种接地方式可以降低弧光接地过电压倍数,破坏谐振过电压的发生条件。

(2)当发生单相接地故障时,可以准确迅速地判断出故障线路,并在很短的时间内切除,使设备耐受过电压的时间大幅度缩短,防止系统设备绝缘水平降低,使系统运行的可靠性增加。

(3)中性点经电阻接地的配网系统中,当中性点电阻阻值不是很大时,当接地电弧熄弧后,零序残荷将通过中性点电阻提供的通路泄放掉,所以当发生下一次燃弧时,其过电压幅值和从正常运行情况发生单相接地故障时的情况相同,并不会象中性点不接地或经消弧线圈接地系统,由于多次燃弧、熄弧而使过电压幅值升高。

(4)不接地运行方式,当发生单相接地故障时,目前是采用选线装置来寻
找故障点,这种方式很不准确,而且易引发其它故障(如相间故障);采用手动逐路拉试,影响供电可靠性。

采用低电阻接地后,可以通过继电保护及时将故障线路跳开,无需人工进行查找切除。

3.2 小电阻接地运行方式评价
3.2.1 供电可靠性
10kV中性点不接地或经消弧线圈接地方式与中性点经小电阻接地方式或直接接地方式相比,最大的优点是在发生单相接地故障时,该系统可带单相接地故障运行2小时,获得足够的时间排除故障,以保证对用户的不间断供电,但这一优点在以电缆为主的高铁电力运行中并不突出。

首先当发生接地故障时不应带故障运行,若长时间带故障运行,还可能造成电缆着火。

另外,从实际运行情况看,单相接地故障引发的相间短路故障较多,反而扩大了停电范围,尤其是当发展为母线短路故障时,相当于变压器出口短路,从而可能造成变压器损坏。

而小电阻接地方式运行情况分析:①绝缘事故的降低,对供电可靠性的间接提高降低了母线绝缘故障的概率;②保护配置得当,可不降低供电可靠性,对以电缆线路为主的配电网中的架空线路,可依靠自动重合闸来减少停电时间,由于重合闸的成功率较高,所以对用户的停电时间不会有所增加。

3.2.2 有利用降低谐振过电压
中性点经电阻接地方式由于在零序网络中接入了电阻,是消除PT谐振过电压的有效方法之一。

从限制PT谐振过电压的角度出发,一般认为在单相接地故障电流中,如果电阻电流大于容性电流,就可以有效地限制PT谐振过电压,而这对一般网络是很容易满足的。

变电站在中性点不接地时,采用单相接地熔丝熔断来激发出的基频PT谐振,在投入中性点接地电阻后,接地熄弧后零序电压很快衰减为零,基频谐振被消除;分频谐振采用了和激发基频谐振同样的方法,投入电阻后,接地消失后零序电压很快消失,谐振被消除;高频PT谐振采用空投母线的方法,在中性点不接地时,经三次空投,均激发出稳定的二倍频谐振,在投入接地电阻后再次空投均未出现谐振现象。

另外,当采用中性点经电阻接地以后,中性点电阻对PT谐振过电压有很强的抑制作用。

3.2.3 保护方式的采用
中性点经低电阻接地后,保护的配置可以通过时间进行配合,使故障停电范围缩到最小。

对单相故障而言,故障电流增大,并有零序电流产生,因而保护配置应增加零序保护。

根据经验,保护配置宜采用不同时限的零序电流保护,保护配置还应考虑:
①线路采用零序电流互感器和反应工频电流值的零序接地保护作为单相接地主保护,作用于跳闸。

②保护整定值躲过本段电容电流。

③零序动作定值的整定原则:零序速断0.2s,对快速开关而言,级差可以选为0.3秒或者0.5秒。

如果用户端选为0秒,则开闭站可选为0.3或0.5秒;出线开关0.6或1.0秒动作,母联开关选0.9或1.5秒动作。

4 高压设备选型不同
高速铁路与普速铁路电力系统在高压设备选型上也有较大变化。

4.1 高压开关柜选用GIS高压柜,采用SF6气体绝缘。

它包括一座变电站中除变压器以外的一次设备,其中有断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等。

GIS高压柜有灭弧能力强、节省空间、可以模块化组合、快速安装,缩短项目周期、全密封设计,减少外部侵害等优点。

4.2 高压电缆头采用全密封式插接电缆头,高压避雷器采用插接式避雷器,密闭性好,可以有效减少外部的侵害。

4.3 高压电压互感器多采用外置式,检查方便,并有效的减少占用空间。

4.4 调压器及变压器全部采用干式变压器,有效的降低了维护工作量,并可以防止爆炸起火对设备带来的影响。

5 结束语
京沪高铁电力系统贯通线为全电缆线路,分为一级贯通及综合贯通。

采用在两端配电所集中设可投切电抗器进行补偿,集中解决线路中欠补偿的问题。

系统中性点采用小电阻接地方式,保护装置配合不同时限的零序电流保护作用于跳闸。

GIS气体高压开关柜在现代高速铁路中的应用进一步提高了供电的灵活性和可靠性。

【参考文献】
[1]廖宇.高速铁路电力供电系统的研究[J].西南民族大学学报,2008(3).。
