数控车床零件加工综合实例
数控车床编程实例详解(30个例子)

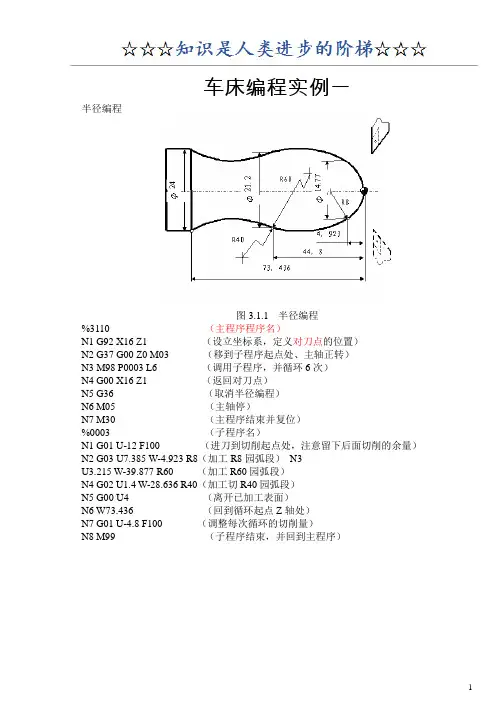

车床编程实例一半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）直线插补指令编程%3305车床编程实例二图3.3.5 G01 编程实例N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）圆弧插补指令编程车床编程实例三%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位倒角指令编程%3310车床编程实例四图3.3.10.1 倒角编程实例N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）倒角指令编程%3310车床编程实例五N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）恒线速度功能编程%3314车床编程实例七图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。
数控车床典型零件加工实例
模块五数控车床典型零件加工实例本课题主要选取了两个实例，一个是模具数控车加工实例，一个是中级数控车床操作工应会试题。
学习目标知识目标：●了解数控车床典型零件的加工过程了解中级数控车床操作工应掌握的基本技能能力目标：●正确运用数控系统的指令代码，编制一般零件的车削加工程序。
实例1：加工如图1-80所示的对拼模具型腔。
用车床加工成形部分，如果采用普通车床加工，则必须要使用靠模，加工效率极低而且加工精度也较低。
所以采用数控车床进行加工最合适。
图1-80 对拼模具1．加工准备1）将两拼块分别加工成形。
2）在两拼块上装导钉，一端与下模板过渡配合，另一端与上模板间隙配合。
3）两拼块合装后外形尺寸磨正，对合平面磨平并保证两拼块厚度一致。
4）在花盘上搭角铁，将下模板固定在角铁上，拼合上模板并压紧，用千分表校正后固定角铁，安装示意图如图1-81所示。
图1-81 安装示意图2．所需刀具本工件需要通过钻孔、粗车、精车三个工步加工，钻孔时采用在尾架上装夹φ16mm的钻头手动进给，而粗车和精车则采用自动运行的办法。
粗车时用55°的内孔车刀，刀具号为T01，刀补号为01；精车时用35°的内孔车刀，刀具号为T02，刀补为02。
3．编写加工程序N10 M03 S500N20 T0101N30 G00 X0 Z3.0N40 G01 Z-30.0 F0.5N60 G01 Z-57.0N70 G00 X0N80 G00 Z-31.6N90 G01 X24.4 F0.2N100 G01 Z-50.4N110 G00 X0N120 Z3.0N130 G01 X18.3 Z3.0 F0.3N140 Z0N150 X22.0 Z-10.1N160 W-6.3N170 G02 X21.7 W-13.4 I6.45 J-6.8 N180 G03 X24.5 Z-50.4 I-11.1 J-11.0 N190 GO2 X20.8 Z-56.0 I7.55 J-5.6 N200 G01 X0N210 G00 Z200.0N220 G00 X200.0 T0100N230 T0202N240 G00 Z3.0N250 G01 X18.8 Z3.0 F0.3N260 Z0N280 W-6.3N290 G02 X22.2 W-13.4 I6.45 J-6.8N300 G03 X25.0 Z-50.4 I-11.1 J-11N310 G02 X21.3 Z-56.0 I7.55 J-5.6N320 G01 Z-58.0N330 G00 X0N340 G00 Z100.0N350 G00 X200.0 T0200N360 M05N370 M304．加工过程1）在尾架上装φ16mm的钻头，手动进给钻穿工件。
数控车床编程实例详解(30个例子)
半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8园弧段）N3 U3.215 W-39.877 R60 （加工R60园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）直线插补指令编程图3.3.5 G01编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z轴2mm处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15圆弧段）N6 G02 X26 Z-31 R5 （加工R5圆弧段）N7 G01 Z-40 （加工Φ26外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03编程实例倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3圆角）N50 U39 W-14 C3 （倒边长为3等腰直角）N60 W-34 （加工Φ65外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26外圆）N60 G02 U30 W-15 R15 RL=3（加工R15圆弧，并倒边长为4的直角）N70 G01 Z-70 （加工Φ56外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ '=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X轴方向快退）N6 Z101.5 （Z轴方向快退到螺纹起点处）N7 X28.6 （X轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X轴方向快退）N10 Z101.5 （Z轴方向快退到螺纹起点处）N11 X28.2 （X轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X轴方向快退）N14 Z101.5 （Z轴方向快退到螺纹起点处）N15 U-11.96 （X轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）恒线速度功能编程图3.3.14 恒线速度编程实例%3314N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15圆弧段）N7 G02 X26 Z-31 R5 （加工R5圆弧段）N8 G01 Z-40 （加工Φ26外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80切削循环编程实例G81指令编程(点画线代表毛坯)图3.3.20 G81切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82切削循环编程实例车床编程实例十一外径粗加工复合循环编制图3.3.27所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。
数控车床编程100例图
数控车床编程100例图
数控车床编程在现代制造业中占据着重要地位，它通过预先编写好的程序控制车床进行加工，实现高效、精密的加工过程。
本文将介绍100个不同类型的数控车床编程实例，展示不同形式和复杂程度的加工工艺过程。
实例1：基本直线加工
加工要求：在工件上进行一段长度为100mm的直线加工。
程序代码：
G00 X0 Y0
G01 X100 F200
说明：首先快速移动至起始点，再以200mm/min的速度沿X轴直线加工长度为100mm。
实例2：圆形加工
加工要求：在工件中心加工一个直径为50mm的圆。
程序代码：
G00 X0 Y0
G02 X50 Y0 I25 J0 F150
说明：先快速移动至起始点，然后以150mm/min的速度按逆时针方向以
25mm的半径绕着中心点加工成50mm直径的圆。
实例3：螺纹加工
加工要求：在轴上加工一个M6螺纹。
程序代码：
G00 X0 Y0
G71
G33 X50 Y0 Z0.5 K1 R5 F200
G00 X0 Y0
说明：首先快速移动至起始点，选择公制螺纹单位，以200mm/min的速度在X轴方向加工50mm长度、1mm深度的螺纹。
…
（持续更新至100例）
结语
以上是数控车床编程的100个实例，每个实例展示了不同的加工过程和编程技巧。
通过学习和实践这些例子，可以更好地掌握数控车床编程的基本原理和应用技
巧，提高加工效率和质量。
希望这些实例能够对您有所帮助，欢迎您在实践中不断探索和创新！。
数控车床编程100例
数控车床编程100例问题描述数控车床编程是数控机床中非常重要的一环。
掌握好数控车床编程，能够提高生产效率，降低管理成本。
本文将为大家提供100个数控车床编程的例子，涵盖常见的加工操作，帮助读者更好地了解数控车床编程的实操技巧。
例子列表1. 钻孔操作G90 G54 G0 X100. Y200.G43 H1 Z10.M3 S1000.G81 R3. Z-10. F200.G80这个例子展示了如何在坐标系（G54）下，以坐标（100, 200）为起点进行钻孔操作。
首先将Z轴移动到10mm的位置，然后以200mm/min的速度迅速下钻到10mm深度，最后返回到初始位置。
2. 铣削操作G90 G54 G0 X50. Y100.G43 H2 Z5.M3 S2000.G1 Z-5. F500.G1 X100. Y100. Z-10. F100.G1 X100. Y50. Z-10. F100.G1 X50. Y50. Z-10. F100.G1 X50. Y100. Z-10. F100.G80这个例子展示了如何在坐标系（G54）下，以坐标（50, 100）为起点进行铣削操作。
首先将Z轴移动到5mm的位置，然后以500mm/min的速度迅速下降到5mm深度。
接下来，以100mm/min的速度沿着指定的路径进行线性铣削，即依次经过（100, 100）、（100, 50）、（50, 50）和（50, 100）四个点。
最后回到起始位置。
3. 螺纹加工操作G90 G54 G0 X50. Y50.G43 H3 Z5.M3 S1500.G76 P010060 Q1500 R1.这个例子展示了如何在坐标系（G54）下，以坐标（50, 50）为起点进行螺纹加工操作。
首先将Z轴移动到5mm的位置，然后以1500mm/min的速度以1mm 的进给量、600mm的主轴速度进行螺纹加工。
加工完成后，返回初始位置。
4. 镗孔操作G90 G54 G0 X150. Y100.G43 H4 Z5.M3 S500.G78 X150. Y100. Z-20. F200.这个例子展示了如何在坐标系（G54）下，以坐标（150, 100）为起点进行镗孔操作。
车削编程综合实例
80
85
80 62
50
200
65
60
20
60
60
O
35 T01 T02 切槽刀 5 35
Z
1X45
外圆 车刀
(a)
(b)
例7图
(2) 切3mm× 45mm的槽。 (3) 车M48 × 1.5的螺纹。 2．选择刀具并绘制刀具布置图 根据加工要求需选用三把刀具，如图 (b)所示。T01 号外圆车刀，T02号切槽刀，T03号螺纹车刀。
15 螺纹 车刀 T03 35 2 200 5 1X45 42 60 60 3X45
N0014 T0303
X
155
65 60 20 350 290
80 62
85
80
O
50
35
T01 T02 切槽刀 5
Z
M48X1.5
1X45
外圆 车刀
(a)
35
(b)
例7图
N0015 N0016
S200 M03
25
12
+Z
200
1.某零件如图1所示，毛坯为Ф60mm的棒料，试编制粗、精加工程序，并最后把零件和棒料分离。
15 螺纹 车刀 T03
80 62
85
80
O
50
5 1X45 42
35
T01 T02 切槽刀 5
Z
M48X1.5
1X45
外圆 车刀
(a)
35
(b)
例7图
N0005 G02 W-60.0 R70.0 顺圆-Z向工进 60mm(精车圆弧) N0006 G01 Z65.0 Z向工进至Z =65mm(精车80mm 外圆) X90.0 X向工进至X =90mm
数控车床编程实例详解(30个例子)
数控车床编程实例详解（30个例子）1. 基础G00轨迹移动G00指令可以用于快速移动机床上的工具，不做切削。
例如，要将铣刀从(0,0,0)点移动到(100,100,0)可以使用下面的编程：G00 X100 Y100 Z02. 简单的G01直线插补3. 向X正方向设定工件原点在某些情况下，需要在工件上设计的特定原点作为整个程序的起点。
在下面的例子中，我们将工件原点移到X轴上的10毫米位置:G92 X104. G02 G03 模拟圆弧G02和G03指令可以用于沿着一条圆弧轨迹移动工具。
例如，以下代码将插入一个逆时针圆弧：G03 X50 Y50 I25 J05. 床上对刀长度测量刀具长度对刀是数控车床操作的重要步骤。
在这个例子中，我们使用手动设定对刀。
首先，我们将铣刀移动到Z轴处的一个位置，然后将刀具轻轻放置在工件上以测量其长度。
最后，我们将刀具测量值输入机床，以便于适当地调整刀具长度。
6. 坐标旋转在某些情况下，需要在XY平面上绕特定角度旋转工件，以便于确保最佳切削角度。
在这个例子中，我们将工件绕着Z轴旋转45度：G68 X0 Y0 R457. 使用M code 启动或停止旋转工件M03用于启动旋转工作台的主轴，M05用于关闭它。
例如，以下代码段启动了工作台的主轴，并等待它旋转到合适速度，以便于切削。
8. 镜像轨迹在制造工具或零件时，可能需要将一个轮廓沿着特定轴镜像。
例如，以下代码镜像X 轴上的轮廓：G01 X50 Y0G01 X0 Y50G01 X-50 Y0G01 X0 Y-50MHE29. 使用G04指令延迟程序G04指令用于程序内部的延迟。
例如，以下代码让机床停顿1秒钟：G04 P100010. 利用G10指令改变工作坐标系G10指令可以用于更改工作坐标系。
例如，下面的代码段将当前坐标系设定为{X50 Y50 Z0}：11. 使用G17, G18和G19指令绘制园形、X-Y平面和Z-X平面G17G02 X50 Y50 I25 J0G02 X0 Y0 I-25 J0G02 X-50 Y50 I0 J25G02 X0 Y100 I25 J0G02 X50 Y50 I0 J-25G02 X0 Y0 I-25 J0MHE2M30指令可以用于彻底结束程序。
机械制造工艺-典型车削零件实例
—典型车削零件实例—
如图所示轴类零件，所用机床为TND360型数控车床，其数控车削加工 工艺分析如下：
零件图工艺分析
1、轮廓组成：该零件表面由圆柱、 圆锥、圆弧及螺纹等表面组成。 2、尺寸特点：几个精度要求较高 的尺寸，公差数值较小，编程时 取其基本尺寸 3、为便于装夹，毛坯左端预先车 出夹持部分。
确定装夹方案
左端采用三爪自Biblioteka 心卡盘定 心夹紧、右端采用活动顶尖 支承的装夹方式
确定加工顺序及进给路线
加工顺序按由粗到精、由近到远（由右到左）的原则。即先从 右到左进行粗车（留0.25mm精车余量），然后从右到左进行 精车，最后车削螺纹。
刀具选择
中心钻
35°外圆车刀
Φ 5mm中心钻 35°外圆车刀 60°外螺纹车刀
60°外螺纹车刀
刀具卡片
05
切削用量的选择
（1）背吃刀量的选择： 轮廓粗车 ap=3mm，精车ap=0.25mm 螺纹粗车 ap=0.4mm，精车ap=0.1mm
（2）主轴转速的选择： 轮廓粗n=500r/min，精车n=1200r/min 螺 纹 n=320r/min
（3）进给速度的选择： 轮廓粗车 vf=200mm /min ，精车vf= 180mm /min 螺 纹 vf= 960mm /min
06 编 写 工 艺 文 件
然后进行仿真模拟 利用数控车床加工
目总录 结 \ CONTENTS
零件图 工艺分析
确定装 夹方案
刀具选择
填写工 艺文件
切削用量 的选择
编程、仿真、 加工
—典型车削零件实例—
感谢观看
数控车床编程与操作 项目七 企业零件加工实例
任务一 减速箱传动轴的加工
1．掌握常见轴类零件的加工工艺知识 知识目标 2．熟悉常见轴类零件的相关知识
1．能够解决轴类零件加工中出现的问题 技能目标 2．熟练掌握轴类零件的尺寸控制及检测方法
任务一 减速箱传动轴的加工
知识链接 一、轴类零件知识
按轴类零件结构类型不同，可分为光轴、阶梯轴、实心轴、空心轴、凸轮轴 等，轴的长径比小于可称为短轴，大于20的可称为细长轴，大多数轴介于两者之 间。
任务一 减速箱传动轴的加工
3.轴类零件的预加工
（1）校正 棒料毛坯在制造、运输和保管过程中会产生的弯曲变形，为保证加工余量均匀及送料
装夹的可靠，可在加工前用各种压力机上进行校正。 （2）切断
毛坯采用棒料时，在加工前可按所需长度在锯床上进行切断。高硬度棒料可在带有薄 片砂轮的切割机上进行切断。
（3）车端面钻中心孔 中心孔是轴类零件加工最常用的定位基准面。
（4）荒车 如果轴的毛坯是锻件或大型铸件，则需要进行荒车加工，去除较大
的加工余量和锻造的氧化皮。
任务一 减速箱传动轴的加工
任务实施
一、图纸及加工工艺分析 1、图纸分析
该零件是减速器箱中的传动轴。它属于台阶轴类零件，由圆柱面、轴肩、螺纹、 螺尾退刀槽、砂轮越程槽和键槽等组成。
在考虑主要表面加工，同时还要考虑次要表面的加工。在半精加 工φ53mm、φ45mm及M24mm外圆时，应车到图纸规定的尺寸，同时 加工出各退刀槽、倒角和螺纹；三个键槽应在半精车后以及磨削之前铣 削加工出来，这样可保证铣键槽时有较精确的定位基准，又可避免在精 磨后铣键槽时破坏已精加工的外圆表面。
3）对于高转速、重载荷等条件下工作的轴，可选用20CrMnTi、20Cr等低 碳含金钢或38CrMoAIA氮化钢。低碳合金钢经渗碳淬火处理后，具有很高 的表面硬度、抗冲击韧性和心部强度，热处理变形却很小。
数控车床零件加工编程实例
• G01 X20. F50；
• G00 Z100.；
• X100.；
ቤተ መጻሕፍቲ ባይዱ
• T0404；
换4号刀
• G00 X18. Z2.；
• G90 X21.6 Z-41. F300； 粗车φ22mm内孔，留径向余量0.4mm
• G01 X26. Z1. F50；
• X22. Z-1.；
倒角1×45°
• Z-39.；
数控车床零件加工编程实例
• 轴类零件编程 • 套类零件编程 • 轴套类零件编程
1.1 轴类零件编程
对图所示的零件进行精加工。图中φ85mm不加工，要求编制精加工程序。
1. 确定工艺路线
• 1)先从左至右切削外轮廓面。 • 其路线为：倒角—切削螺纹的实际外圆—切削锥度部分—
车削φ62mm外圆—倒角—车φ80mm外圆—切削圆弧部分— 车φ80mm外圆。 • 2)切3mm×φ45mm的槽。
快速退到Z为100的位置
• X100.；
• M05；
• M30；
1.3 轴套类零件编程
毛坯直径为φ50 mm，长为55 mm，材料为45钢。
确定工艺路线
• 手动加工出φ25mm的孔，装夹φ45 mm的外圆部分。以φ49 mm部 分的端面作为工作原点。先加工φ49 mm外径及φ30 mm内孔，车 外圆用外圆车刀T01， 加工孔用镗刀T02。
切槽加工
• G04 X3.；
槽底停留3秒
•
X45.；
退刀
• G00 Z-42.5；
• G01 X-1. F50；
切断
• G00 X100. Z100.；
• M05；
主轴停止
• M03；
程序结束
数控车削加工实例
数控车削加工综合实例锥孔螺母套零件如图23-1所示，按中批生产安排其数控加工工艺，编写出加工程序。
毛坯为￠72mm 棒料。
任务实施1 加工工艺的确定 1.分析零件图样该零件表面由内外圆柱面、圆锥孔、圆弧、内沟槽、内螺其余3.2纹等表面组成。
其中多个径向尺寸和轴向尺寸有较高的尺寸精度、表面质量和位置公差要求。
2.工艺分析1）加工方案的确定根据零件的加工要求，各表面的加工方案确定为粗车→精车。
2）装夹方案的确定加工内孔时以外圆定位，用三爪自定心卡盘装夹。
加工外轮廓时，为了保证同轴度要求和便于装夹，以工件左端面和￠32孔轴线作为定位基准，为此需要设计一心轴装置（图23-2中双点划线部分），用三爪卡盘夹持心轴左端，心轴右端留有中心孔并用顶尖顶紧以提高工艺系统的刚性。
外轮廓车削心轴定位装夹方案3）加工工艺的确定（1）加工路线的确定加工路线见表23-1。
数控加工工艺路线单（2）工序30①工序卡工序卡见表。
数控加工工序卡②进给路线的确定（略）③刀具及切削参数的确定刀具及切削参数的确定见表。
数控加工刀具卡（3）工序40①工序卡工序卡见表。
数控加工工序卡②进给路线的确定（略）③刀具及切削参数的确定刀具及切削参数的确定见表。
数控加工刀具卡（3）工序50①工序卡工序卡见表。
数控加工工序卡②进给路线的确定精加工外轮廓的走刀路线如图所示，粗加工外轮廓的走刀路线略。
外轮廓车削进给路线③刀具及切削参数的确定刀具及切削参数的确定见表。
数控加工刀具卡2 参考程序编制1.工序301）工件坐标系的建立以工件左端面与轴线的交点为编程原点建立工件坐标系。
2）基点坐标计算（略）3）参考程序参考程序见表工序30参考程序2.工序401）工件坐标系的建立以工件右端面与轴线的交点为编程原点建立工件坐标系。
2）基点坐标计算（略）3）参考程序参考程序见表工序40参考程序3.工序501）工件坐标系的建立以工件右端面与轴线的交点为编程原点建立工件坐标系。
数控车床加工程序综合实例
教学重点
1.典型轴类零件的加工工艺。
2.典型轴类零件的加工程序及其加工。
教学难点
1．典型轴类零件的加工工艺。
2.典型轴类零件的加工程序及其加工。
教学方法
教学手段
教师引到同学分析零件图样，制定加工工艺，并编制零件加工程序，培养同学分析问题和解决问题的能力。并让同学通过数控仿真软件进行验证。最后上机实训，加工出合格的零件。
学习评价
测量同学所加工的零件尺寸，并检查同学完成学后测评试题情况，一并计入平时成绩。
课后作业
按要求完成下列零件的程序编制及其加工。
图1图2
教师姓名
授课形式
讲授
授课时数
2+15
授课日期
年月日
授课班级
授课项目及
任务名称
项目8数控车床加工程序综合实例
任务二综合加工实例二
教学目标
1.学会制定典型轴类零件的加工工艺。
教学方法
教学手段
教师引到同学分析零件图样，制定加工工艺，并编制零件加工程序，培养同学分析问题和解决问题的能力。并让同学通过数控仿真软件进行验证。最后上机实训，加工出合格的零件。
学时安排
1．球头类零件的加工工艺的拟定约20分钟。
2．圆弧与圆弧交点坐标的计算方法约25分钟。
3．球头类零件的加工程序的编制约45分钟。
任务实施
一、制定加工工艺
1．零件图样工艺分析
2.确定装夹方案
3．确定加工顺序及进给路线
4．填写相关工艺卡片
二、相关计算
三、编制加工程序
1．右端内孔加工程序
2．左端内孔加工程序
四、零件加工
五、解读评分标准
数控车加工实例
数控车床加工实例——螺纹车削加工
工艺分析及处理
（3）零件的装夹及夹具的选择 采用该机床本身的标准卡盘，毛坯伸出三爪卡盘外
70mm，并找正夹紧。
数控车床加工实例——螺纹车削加工
工艺分析及处理
（4）刀具和切削用量的选择 1）刀具的选择：选择1号刀具为90 °硬质合金机夹偏刀，用于
粗、精车削加工。选择2号刀具为硬质合金机夹切断刀，其刀片宽度 为5mm，用于切槽、切断车削加工。选择3号刀具为硬质合金机夹螺 纹刀，用于螺纹车削加工。
N80 X50.0；
车削台阶
N90 G00 Z1.0；
快速点定位
N100 X43.5；
N110 G01 Z-25.0；
粗车外圆柱台阶面为￠43.5 mm ×L25 mm
N120 X46.5；
车削台阶
N130 G00 Z1.0；
快速点定位
N140 X40.5；
数控车床加工实例——轴类零件
参考程序
N150 G01 Z-10.0；
粗镗内圆柱面为￠39.5mm
N90 X37.5；
切削台阶
N100 G00 Z2.0；
快速点定位
N110 X40.0；
数控车床加工实例——套类零件
参考程序
N120 G01 Z-25.0 F0.1；
精镗￠40 mm内圆柱面
N130 X37.5；
切削台阶
N140 G00 Z2.0；
快速点定位
N150 G00 X100.0 Z100.0 T20； 快速退回刀具起始点，取消2号刀的刀具补偿
N360 G01 X0.0 F0.1；
切断
N370 G00 X30.0；
退刀
N380 X100.0 Z100.0 T20； 快速退回刀具起始点，取消2号刀的刀具补偿
数控车床典型零件加工范文
工艺分析图1—11零件图工艺分析（1）该零件包括有槽、螺纹、圆弧、内孔、内螺纹、键槽、圆柱，其多个直径尺寸有较严的尺寸公差要求，但对于粗糙度并没有太严的要求表面粗糙度Ra值较大。
为此这些表面的加工顺序为：夹左端→车削右端外圆→车槽→车右端螺纹→工件掉头并校正→钻中心孔→车孔→车内槽→加工内螺纹（2）确定定位基面。
该轴的几个主要配合表面和台阶面对基准轴线均有径向圆跳动和端面圆跳动要求,应在轴的两端加工B型中心孔作为定位基准面，此左端中心孔要在粗车之前加工好.（3）选择毛坯的类型。
该传动轴材料为45钢,各外圆直径相差不大，故毛坯选择直径60的45圆钢料。
(4）拟订工艺过程。
该轴的工艺过程中，在考虑主要表面加工的同时,还要考虑次要表面的加工和热处理要求，要求不高的外圆在精车时就可加工到规定尺寸,槽、倒角和螺纹应在精车后加工，键槽在精车后进行划线和车削，调质处理安排安排在粗车之后，调质后一定要修研中心孔,以消除热处理变形和氧化皮，磨之前，还要修研中心孔以提高定位精度。
确定零件毛坯尺寸根据零件材料、性能以及学校现有的设备要求选择零件的材料为45＃铁铸件，并根据情况尽量使各个表面上的余量均匀,综上所选毛坯尺寸为160mm×60mm。
2切削顺序根据零件图样,制定以下工艺方案，方案:夹左端→粗车外圆→精车外圆→切槽→车螺纹→夹右端→手动钻孔→镗孔→加工内螺纹→车个台阶工序1：备料工序2：热处理：正火工序3平端面工序4粗车右端外圆工序5精车右端外圆工序6切槽工序7车螺纹工序8工件掉头并校正同时螺纹加螺纹套工序9平端面工序10用钻头钻孔工序11：镗¢200+0。
04孔工序12加工内槽工序13车内螺纹工序14检验2）加工方案分析以上方案是合理的，是通过仔细考虑(零件加工的技术要求,装夹次数,加工先后)以及可能采取的加工手段之后，开加工的，符合先粗后精的原则，集中体现工序集中的原则。
由于零件的加工精度要求较高,减少了装夹次数，能够减少装夹误差，使加工精度大大提高。
数控车床编程实例详解(30个例子)(1).
车床编程实例一半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）直线插补指令编程图3.3.5 G01 编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03 编程实例倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）恒线速度功能编程%3314车床编程实例七图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80 切削循环编程实例车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82 切削循环编程实例车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。
数控车床零件加工综合实例
数控机床编程与操作
②加工路线的确定
装夹工件并注意装夹长度，手动钻孔、扩孔、车端 面、扩孔直径为φ20mm。
采用外圆粗、精车循环指令加工左端外形轮廓，保 证尺寸和。
采用内孔粗、精车循环指令加工内锥面。 掉头装夹于直径处， 采用外圆粗、精车循环指令加
工右端外形轮廓。 加工内螺纹，并用止通规检查。
❖
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.2407:40:0607:40Oc t-2024- Oct-20
❖
加强交通建设管理，确保工程建设质 量。07:40:0607:40:0607:40Saturday, October 24, 2020
❖
安全在于心细，事故出在麻痹。20.10.2420.10.2407:40:0607:40:06October 24, 2020
数控机床编程与操作
5.2.2工艺分析 ①零件图分析 分析上图，可以看出该零件主要由外圆柱面、圆弧面
、内锥面、内螺纹、倒角等几种表面组成，且零件 精度要求不高，满足数控CK6142型车床的加工范围 ，因此采用CK6142型数控车床进行加工。因为零件 最大直径尺寸为，长度尺寸为，因此毛坯尺寸选择 为为的短棒料。由于加工过程中余量较大，故将加 工过程划分为粗加工阶段和精加工阶段，编程时采 用固定循环指令G71和G70。
❖
踏实肯干，努力奋斗。2020年10月24日上午7时40分 20.10.2420.10.24
❖
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月24日星期 六上午7时40分 6秒07:40:0620.10.24
❖
严格把控质量关，让生产更加有保障 。2020年10月 上午7时 40分20.10.2407:40Oc tober 24, 2020
