第一章土石方工程施工工艺1 工艺流程2 操作要领2.1 施工准备检查测量仪器、量具，保证完好，且在检测有效期内。
准备复测用桩、相关设计图纸。
2.2 复测定位每个施工段测量时，测量范围必须延长至相邻施工段内邻近一基塔位。
每基直线塔在塔位前后20～30m处各打一个副桩；每基转角塔分别在塔位前后方向20～30m处各打一个副桩。
少数塔位不通视可使用GPS复测、定位线路。
一个耐张直线段全部复测完毕并交出转角桩无误后，方可进行分坑。
线路复测完毕后，及时填写《复测记录表》。
复测时注意塔位地形是否便于基础施工及有无影响立塔或架线的电力线、房屋、水塘、沟坎、道路等。
2.3 平基塔位基准标高以塔位中心桩标高为准，中心桩在位于山体、梯田的塔位，施工基面应以外侧边坡稳定点作为塔位基准标高。
进行基面降方时，应把原中心桩高程引出降基范围外。
施工基面平整后，下坡侧的土应略低于内侧，以避免雨水对基面的冲刷。
及时清理塔位上方浮石、悬石。
对位于山体冲沟或容易形成汇水的塔位，应及时联系，根据现场实际地形确定排水沟或截水沟。
2.4 分坑分坑时应先对前后视，校核中心桩到方向桩的距离，在合适位置钉必要的辅助桩，并妥善保存，以便施工和质量检查。
分坑后应校核基础的保护范围。
2.5 基坑开挖在基坑开挖前各控制桩应完整无缺，复查根开尺寸、横担方向等，确认控制尺寸正确无误。
土石方开挖需按规定的放坡系数进行放坡，坑口边缘1m以内不准堆放松土、材料和工具等，并做好防坍塌及防滑措施。
影响到作业人员施工活动范围内安全的危石、危树、大面积松土等危险物要提前清除。
基坑开挖完成后，应用仪器多点操平坑底，测量坑深。
基坑开挖示例一基坑开挖示例二2.6 接地沟开挖接地沟开挖的长度和深度应符合设计要求并不得有负误差，沟中影响接地体与土壤接触的杂物应清除。
在山坡上挖接地沟时应沿等高线开挖，两接地沟间的平行距离不应小于5m。
画出敷设简图，标注尺寸。
接地沟深度测量示例2.7 基坑回填基础拆模后，必须经监理检查，认可后立即进行回填，回填时应清除坑内杂物，并不得在边坡范围内取土，回填时要对称均匀回填。
电缆线路工程标准工艺图库(电气部分)
工艺编号项目/工艺名称工艺标准施工要点图片示例0302000000 0302010000 03020101000302010101直埋电缆沟槽开挖（1）通过收资，了解电缆所经地区的管线或障碍物的情况，并在适当位置进行样沟的开挖，开挖深度应大于电缆埋设深度。
(2)按电缆路径开挖沟槽，应满足以下要求：1）自地面至电缆上面外皮的距离,不小于0.7m,35kv及以上为1m。
2）穿越道路和农村时分别为1m和1.2m。
3）穿越城市交通道路和铁路路轨时，应满足设计规范要求并采取保护措施。
4）在寒冷地区施工，开挖深度还应满足电缆敷设于冻土层之下，或采取穿管等特殊措施。
（1）沟槽开挖前应进行围护工作。
（2）电缆敷设工程必须根据批准的设计文件，在敷设前要挖掘足够数量的样洞，查清沿线地下管线和土质情况，以确定电缆的正确走向。
（3）样沟深度应大于电缆敷设深度。
（4）开挖路面时，应将路面铺设材料和泥土分别堆置，堆置处和沟边应保持不小于300mm通道。
堆土高度不宜高于0.7m。
（5）对开挖出的泥土应采取防止扬尘的措施。
（6）在山坡地带直埋电缆，应挖成蛇形曲线，曲线振幅为1.5m，以减缓电缆的敷设坡度，使其最高点受拉力较小，且不易被洪水冲断。
0302010102直埋电缆敷设（1）直埋于地下的电缆上下应铺以不小于100mm厚的软土或沙层，并加盖板两层电缆保护板，第二层保护板必要时用预制钢筋混凝土板加以保护，其覆盖宽度应超过电缆两侧各50mm，然后用预制钢筋混凝土板加以保护。
也可把电缆放入预制钢筋混凝土槽盒内后填满砂或细土，然后盖上槽盒盖。
为识别电缆走向，宜沿电缆敷设路径设置电缆标示。
（2）电缆穿越城市交通道路和铁路路轨时应采取保护措施。
（3）电缆排列整齐，弯度一致，电缆同路径顺行敷设时电缆在转弯处不应出现交叉。
（4）电缆在敷设过程中无机械损伤。
直埋电缆接头盒外应有防止机械损伤的保护盒（环氧树脂接头盒除外）。
（5）电缆穿波纹管敷设时，应沿波纹管顶全长加盖保护板或浇筑厚度不小于100mm的素混凝土，宽度不应小于管外两侧各50mm。
线路的施工工艺
线路的施工工艺架空线路中导线架设施工工艺1 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2 施工准备2.1 材料要求：2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。
2.1.2 导线：2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
2.1.2.2 不应有严重腐蚀现象。
2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
2.1.2.4 导线最小截面应符合表3-76所示数值。
导线最小截面（mm2）表3-76导线种类10kV居民区非居民区1kV以下铝绞线钢芯铝绞线铜绞线3525162516～251616～2516～25直径3.2～4.0mm2.1.3 悬式绝缘子、蝶式绝缘子2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3 弹簧销、垫的弹力适宜。
2.1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。
2.1.5 耐张线夹、并沟线夹、钳压管、铝带2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2 线夹转动灵活，与导线接触面符合要求。
2.1.5.3 碗头挂板、平行挂板、直角挂板、U 型挂环、球失挂环、拉板、连扳、曲型垫等。
2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。
2.1.6 螺栓：2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
道路工程施工工艺标准范本(doc 65页)
道路工程施工工艺标准范本(doc 65页)第1章总则71.1运用范围71.2编制参考标准、规范及文献7第2章术语82.1控制测量82.2公路GPS控制测量82.3施工测量82.4地基82.5加固地基82.6天然地基82.7片石84.1导线点和路线控制点的复测124.1.1导线点的复测124.1.2路线控制桩的复测124.2路基施工测量124.2.1中线测量124.2.2高程测量与放样144.2.3竖曲线的测设174.2.4横断面放样测量184.3路面施工放样194.3.1路槽放样204.3.2路面放样20第5章路基工程215.1软基处理215.1.1清淤换填施工工艺215.1.2排水板、堆载预压施工工艺245.1.3堆载预压施工方法265.1.4搅拌桩施工工艺285.1.5碎石桩施工工艺325.2路基施工385.2.1道路路基施工工艺流程385.2.2路基施工方法38第6章路面工程436.1水泥砼路面施工工艺436.1.1施工工艺流程436.1.2主要施工方法446.2道路侧平石施工工艺496.2.1施工工艺流程496.2.2主要施工方法50第7章人行道工程537.1人行道砖铺设施工工艺537.1.1施工工艺流程537.1.2主要施工方法54道路工程施工工艺标准第1章总则1.1 运用范围本标准适用于各级市政道路工程新建和改建的施工，其他道路工程可参照执行。
1.2 编制参考标准、规范及文献《公路桥涵施工技术规范》JTJ041-2000《公路路基施工技术规范》JTJ033-95《公路路面基层施工技术规范》JTJ034-2000《公路土工试验规程》JTJ051-93《公路工程水泥混凝土试验规范》JTJ053-94《公路工程石料试验规范》JTJ054-94《公路工程质量检验评定标准》JTJ071-98《公路工程施工安全技术规范》JTJ076-95《市政道路工程质量检验评定标准》CJJ1-90《建筑地基技术规范》JGJ79-2002道路工程施工图纸其他相关规范、规程及规定第2章术语2.1 控制测量为建立测量控制网而进行的测量工作。
线路改造施工工艺标准[详]
![线路改造施工工艺标准[详]](https://img.taocdn.com/s3/m/1957948e26fff705cc170ad1.png)

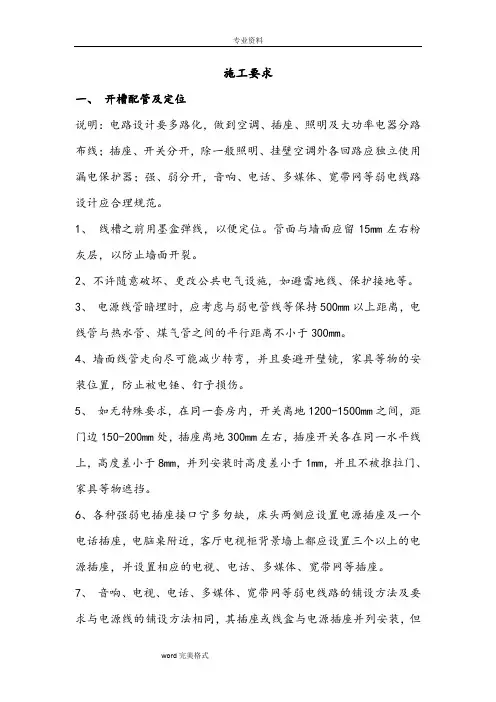

施工要求一、开槽配管及定位说明：电路设计要多路化，做到空调、插座、照明及大功率电器分路布线；插座、开关分开，除一般照明、挂壁空调外各回路应独立使用漏电保护器；强、弱分开，音响、电话、多媒体、宽带网等弱电线路设计应合理规范。
1、线槽之前用墨盒弹线，以便定位。
管面与墙面应留15mm左右粉灰层，以防止墙面开裂。
2、不许随意破坏、更改公共电气设施，如避雷地线、保护接地等。
3、电源线管暗埋时，应考虑与弱电管线等保持500mm以上距离，电线管与热水管、煤气管之间的平行距离不小于300mm。
4、墙面线管走向尽可能减少转弯，并且要避开壁镜，家具等物的安装位置，防止被电锤、钉子损伤。
5、如无特殊要求，在同一套房内，开关离地1200-1500mm之间，距门边150-200mm处，插座离地300mm左右，插座开关各在同一水平线上，高度差小于8mm，并列安装时高度差小于1mm，并且不被推拉门、家具等物遮挡。
6、各种强弱电插座接口宁多勿缺，床头两侧应设置电源插座及一个电话插座，电脑桌附近，客厅电视柜背景墙上都应设置三个以上的电源插座，并设置相应的电视、电话、多媒体、宽带网等插座。
7、音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与电源线的铺设方法相同，其插座或线盒与电源插座并列安装，但强弱电线路不允许共用一套管。
8、所有入墙电线采用16以上的PVC阻燃管埋设，导线占管径<40%空间，与盒底连接使用专用接口件。
9、使用导线管时，电源线管从地面穿出应做合理的转弯半径，特别注意在地面下必须使用套管并加胶连接紧密，地面没有封闭之前，必须保护好PVC管套，不允许有破裂损伤；铺地板砖时PVC套管应被水泥沙浆完全覆盖。
二、电线布设1、电源相线分红、蓝、黄绿三种颜色，火线用红色、零线用蓝色、地线黄绿色双色线。
单相电用户出线与进户线颜色相同，三相电路应按颜色分配布线。
2、大功率电器，必须单独设回路，空调、热水器、微波炉等用4mm²电源线（中央空调线径可适当增大），客厅卧室插座、照明线用2.5mm²导线，各回路间完全隔离,其零线、地线回路不得在配电箱以外串接。
电线施工工艺流程及施工标准-范本模板
电线施工工艺流程及施工标准电线的施工是整个电路施工中的重中之重，电线的铺设决定着整个电路的安全与否以及使用的方便性、合理性等，所以布线的施工工艺必须一丝不苟,严格按照规定的施工标准来施工，否则有可能引起整个电路的瘫痪。
下面是装酷网为大家提供的电线施工工艺流程及施工标准，可以作为电路施工中的参考标准。
一、施工准备1、材料要求线管:现在最常用的线管是中财PVC—U绝缘阻燃电工套管（215轻型），有4分管(16mm）和6分管（20mm）两种规格。
一般来说顶面走的都是1.5平方的电线，可以用4分管，为了牢固,辰歌规定地面走线全部使用6分管。
电线：电线最常用的就是熊猫电线了，但要注意防伪。
一般防伪标志的背面印有防伪编码，材料进场时,用户可拨打电话查询真伪。
但由于白色、灰色、黑色单芯线为不常用产品，所以出厂时外包装上无防伪密码查询，建议选购其他颜色的，以便进行真伪鉴别.2、设计确认注意浴霸、照明、镜前灯的位置；确认电话、电源等的数量和位置；确定房间内床铺、衣柜、书桌等家具的定位，插座及双联的位置和数量。
二、施工流程1、交底放线项目经理要对工人进行技术交底，再由工人师傅根据设计要求放线，开槽宽度50mm。
放线要精确到位，无缺漏.2、拆除原有电线及开关插座将原有线管、电线、开关插座全部换为品牌产品。
原有电线的质量不能保证，导电性差，甚至可能有发生漏电、火灾的危险。
新旧电线不能混用，因其电阻不同，易出现线路故障。
3、开槽钻孔根据施工现场实际的放线位置进行开槽，开槽时应注意开槽深度。
因为上面必须灌入水泥沙浆，所以深度必须高于管径。
顶面不能开槽,如顶面无吊顶,又需要走线(如飘窗)，应在顶面浅浅地凿开线槽，电线用薄线管包好,再在槽内固定 .过墙和过梁的地方需要钻孔，钻孔时的孔径、孔距一般为100mm；电线和水管不能走一个孔。
虽然3.15标准是横平竖直,三个弯头一个过路盒，但是这样施工会增加好多空面板，影响美观而且增加了费用.可采取按斜排直线的方式进行排管，这样排既没有弯头又没有过路盒，施工方便且便于维修。
施工工艺标准
施工工艺标准〔草稿〕第一部分:电缆敷设及防护工艺标准1．电缆埋深不小于700mm，石质地带不小于500mm，电缆槽防护时槽盖距地面不小于200mm，电缆沟底平坦无杂物。
2．直埋电缆采用软土或砂防护。
3．电缆应平直，不许打背扣；弯曲半径不小于其直径的15倍。
4．电缆过轨道、道口、公路、桥梁、隧道、水沟、水渠和其它管线时采用钢管防护；钢管直径大于电缆直径1.5倍；管口伸出以上物体边沿500 mm以上；管口用麻袋片防护。
5．防护钢管接头处、拐弯处用水泥封死；钢管涂灰色油漆。
6．电缆标、接头标外露部分刷白色涂料，并用红漆标明用途。
第二部分：箱盒安装工艺标准一、通用标准：1．电缆做头用钢带做耳朵，8芯（含）以下电缆可用外护套做耳朵。
2．电缆备用量盘于基础旁边，不得压在基础下方。
3．剥切内护套不得伤电缆芯线。
4．保护管两端均用麻袋片防护。
5．基础螺丝和保护管螺丝要紧固，不得松动。
6．箱盒应水平。
7．箱盒基础外露部分刷白色涂料。
二、方向盒安装标准：1．方向盒两基础中心连线与轨道平行。
2．方向盒边缘距钢轨外侧不小于1200mm。
3．方向盒基础顶面高于地面150-200 mm；若与其它设备在同一位置，基础顶面与其它设备基础顶面在同一高度。
4．两个或两个以上方向盒在同一位置时，应排成一排，高度一致。
5．HF-7的“1点钟”为两端子块连接处正对基础罗栓处，“1点钟”朝向信号楼。
6．电缆做头长度：HF-7主管500mm，副管1200 mm；HF-4主管500mm，副管1000 mm。
三、电缆盒安装标准：1．道岔用电缆盒基础与轨道平行，引线管口正对岔尖、距动作杆700-750 mm，边缘距钢轨外侧1600 –1700mm；轨道用电缆盒基础HZ-0、HZ-6与轨道平行，HZ-12、HZ-24与轨道垂直，电缆盒中心正对绝缘节，若两电缆盒分属于两区段，则两电缆盒对称位于绝缘节两侧；信号机用电缆盒基础与轨道平行。
2．电缆盒中心距钢轨外侧不小于1200mm。
配电架空线路标准施工工艺
图片示例
拉线安装
（普通拉线）
（防风拉线）
图片示例
拉线安装
（水平拉线）
（顶（撑）杆）
图片示例
拉线安装
（弓型拉线）
（防撞标识）
目录
10KV线路架设
1. 导线架设：
导线弧垂偏差符合规范要求， 导线紧好后，弧垂的误差不应超过 设计弧垂的±5%。同档内各相导线 弧垂宜一致，水平排列的导线弧垂 相差不应大于50mm。
图片示例
（耐张线夹没有安装绝缘罩）
目录
柱上设备安装工艺
1. 柱上设备种类：
柱上开关（断路器、负荷开关）、隔离开关、跌落式熔断器。
图片示例
（ 柱 上 开 关 ）
（柱上隔离开关）
（柱上跌落式熔断器）
柱上设备安装工艺
2. 柱上开关安装类型：
单杆分断开关、双杆分断开关、架空分支开关、电缆分支开关。
图片示例
图片示例
接地装置安装工艺
4）.接地引线与接地圆钢或扁铁应用压接型接线端子或并沟线夹连接，采用 并沟线夹连接的并沟线夹不应少于2个。
5）.接地引下线与接地体连接，应便于解开测量接地电阻。
图片示例
接地装置安装工艺
6）. 接地引下线应紧靠水泥杆和横担，安装应横平竖直并每隔1.5-2m距离用不 锈钢扎带固定一部。 7）.电缆保护管与接地引线连接应采用螺栓连接，接地螺栓焊接处要有防锈处理。 8）.接地体引出上杆的圆钢或扁铁应用PVC套管套住不裸露，高度不低于2.5米， 裸露部分应刷黄绿漆标识，黄绿漆的间隔宽度为100mm。
2）. 避雷器应安装绝缘罩，绝缘罩颜色应与线路相色相对应，相间距离 不小于350毫米，避雷器上、下引线不应过紧或过松，与电气部分连接不应使 避雷器产生外加应力。
电缆线路敷设施工工艺标准
电缆线路敷设施工工艺标准
本文档旨在规定电缆线路敷设施工的工艺标准，确保施工质量和安全。
以下是电缆线路敷设的一般要求和标准：
1. 施工准备
- 施工前应获得相关建设许可，并确保具备合法施工资质。
- 按照设计要求，合理准备施工方案、材料和设备。
- 确保施工现场安全，设置必要的警示标志和围挡。
2. 确定线路敷设方式
- 根据线路类型和特点，合理选择敷设方式（地下敷设、架空敷设等）。
- 确定敷设路径，避开地下管线和其他障碍物。
3. 地下敷设要求
- 施工前应进行勘探，确保地下无障碍物，可顺利进行挖掘。
- 敷设深度应符合设计要求，保证安全和线路稳定。
- 敷设前应进行适当的基础处理和土方开挖。
4. 架空敷设要求
- 施工前需评估风荷载和地震要求，确保架空线路的稳定性。
- 确保支架的合理布置和固定，确保线路的平直和安全。
5. 敷设保护
- 在敷设过程中，应使用适当的保护措施，防止线缆被损坏。
- 线路敷设完成后，应进行保护封装，防止外部因素的侵害。
6. 施工质量控制
- 按照设计要求，进行线路敷设过程的质量控制和验收。
- 实施必要的测试和检查，确保线路电气特性符合标准。
7. 安全措施
- 施工过程中应遵循安全操作规程，确保施工人员的人身安全。
- 对施工现场应设置必要的安全警示标志，确保周边人员的安全。
以上为电缆线路敷设施工的工艺标准，通过遵循这些标准，可
以保证施工的质量和安全。
请在实际操作中严格执行，并根据具体
情况进行合理调整和补充。
架空线路的导线架设施工工艺标准
架空线路的导线架设施工工艺标准XDQB2007—D—011 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2 施工准备2.1 材料要求：2.1.1 所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。
2.1.2 导线：2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
2.1.2.2 不应有严重腐蚀现象。
2.1.2.3 绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
2.1.2.4 导线最小截面应符合表3-76所示数值。
导线最小截面（m㎡）表3-762.1.3 悬式绝缘子、蝶式绝缘子2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3 弹簧销、垫的弹力适宜。
2.1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。
2.1.5 耐张线夹、并沟线夹、钳压管、铝带2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2 线夹转动灵活，与导线接触面符合要求。
2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5 应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。
2.1.6 螺栓：2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1~300mm公差》的粗牙三级标准。
2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
架空线路的立杆施工工艺标准正式版
架空线路的立杆施工工艺标准正式版文档资料可直接使用，可编辑，欢迎下载SGBZ-0635 架空线路的立杆施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于10kV及以下架空配电线路物安装立杆工程。
2、施工准备2.1材料要求：采用器材、材料应符合国家现行技术标准的规定，并应有产品材质合格证件。
钢筋混凝土电杆：.1表面光洁平整，壁厚均匀，无露筋、跑浆等现象。
.2放置地平面检查时，应无纵向裂缝，横向裂缝宽度不应超过0.1mm；预应力混凝土电杆应无纵、横向裂缝。
.3杆身弯曲不应超过杆长的1/1000。
预制混凝土底盘，卡盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足规范规定。
针式绝缘子：.1瓷件与铁件组合无歪斜现象，且组合处压接紧密牢固，铁件镀锌完整良好。
.2瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。
.3高压绝缘子的交流耐压试验结果必须符合施工规范规定。
横担、M型抱铁、U型抱箍、拉线及中导线抱箍、杆顶支座抱箍、拉板、连板等。
.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
.2热镀锌，且镀锌良好，无锌皮剥落，锈蚀现象。
螺栓：.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。
.2金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。
其它材料：木标桩、白灰粉、小线、水泥、砂子等。
2.2主要机具：铁锹、铁镐、铁镩、夯、铁锤、手锤、撬棍、钢丝绳、吊索大绳、活扳手、斧子、抹子、卡环、卡扣、脚扣、安全带、叉木等。
支架、扛棒、滑板、线坠、经纬仪、水平仪、花杆、塔尺、皮尺、墨头、信号旗、口哨、手推车等。
机械组立电杆时，应有汽车吊；人力组立电杆时，应有绞磨或卷扬机、人字抱杆、地锚钎子、滑轮、钢丝绳等。
2.3作业条件：熟悉施工图（并已掌握地下管道、电缆等设施的情况），将图纸标定杆位周围的障碍物全部清除干净。
线路施工工艺标准
线路施工工艺标准第一条管道施工(一)管道施工规范管道路由（位置）合理，距离最短，小区内管道一般为1孔，小区接入管道可规划2孔，管道建筑形式宜采用塑料管道。
管道深度（管顶至路面）:绿化带、草坪≥50cm；一般路面≥70cm。
管道宽度：便于放管施工操作。
材料质量：指定厂家或甲供材，质量符合标准（管材无变形及其他明显缺陷）。
1.管道施工注意事项1.在绿化上开挖应把草皮放置阴凉处，沟槽开挖不宜过宽、建筑垃圾不得乱堆乱放，应做到及时开挖及时恢复，绿化要及时浇水保养。
2.水泥路面开挖时必须先用切割机切开缝再破路面且不宜过宽。
管道敷设后及时夯实、修复、现场清理干净。
车行道一定要注意混凝土标号达到要求。
3.共用管道要注意走线位置，及时回复原状。
尤其是槽式管道。
4.遇到障碍造成管道埋深不够时，可采取水泥包封、钢管敷设等特殊处理措施。
5.现场材料尽量堆放在较为隐蔽、不妨碍交通、通行的地方。
材料堆放有序、整齐。
2.小区及商住楼建筑地下通信管道建设要求1.地下通信管道应纳入住宅小区及商住楼整体地下设施管线的规划，应与住宅小区及商住楼道路同步建设，并应符合下列规定：（1）地下通信管道在穿越道路、小桥等地段时，应采用预埋敷设方式。
（2）地下通信管道应与信息提供商主干管道、交接箱引上管相衔接。
（3）地下通信管道的路由宜以通信业务接入点为中心向外辐射，应选择在人行道、人行道旁绿化带及车行道下。
（4）地下通信管道应与高压电力管、热力管、燃气管保持安全的距离，并宜靠近通信业务量较大的道路一侧。
（5）通信管道不应选在易受到强烈振动的地段。
2.地下通信管道的管孔数应按远期光缆条数、规格和管群组合类型及备用孔数确定。
管孔总数量应满足信息提供商的需要，并应包括住宅小区及商住楼的内部计算机网络及弱电系统需求的管孔，并应符合下列规定：（1）通信管道可按不同直径的通信光缆与其他电缆敷设要求采用不同管径的管材进行组合。
（2）通信管道的管孔内径不应小于线缆外径的1.25倍。
施工工艺标准之架空线路的拉线
施工工艺标准之架空线路的拉线1 范围本工艺标准运用于10kV及以下架空配电线路的拉线安装工程。
2 施工准备2.1 材料要求：2.1.1 所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。
2.1.2 钢绞线：2.1.2.1 不应有松股、交叉、折叠、断裂及破损等缺陷。
2.1.2.2镀锌良好，无锈蚀现象。
2.1.2.3最小截面个应小于25mm2。
2.1.2.4应符合国家或部颁的现行技术标准，并有合格证件。
2.1.3 镀锌铁丝：2.1.3.1 不应有死弯、断裂及破损等缺陷。
2.1.3.2镀锌良好，不应锈蚀。
2.1.3.3 拉线主线用的铁丝直径不应小于4.0mm，缠绕用的铁丝直径不应小于3.2mm。
2.1.4 拉线棒：2.1.4.1不应有死弯、断裂、砂眼、气泡等缺陷。
2.1.4.2 镀锌良好，不应锈蚀。
2.1.4 3 最小直径不应小于16mm。
2.1.4.4应符合国家或部颁的现行技术标准，并有合格证件。
2.1.5 混凝土拉线盘2.1.5.1 预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。
2.1.5.2 应符合国家或部颁的现行技术标准，并有合格证件。
2.1.6 拉线绝缘子2.1.6.1 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.6.2 高压绝缘子的交流耐压试验结果必须符合施工规范规定。
2.1.6.3应符合国家或部颁的现行技术标准，并有合格证件。
2.1.7 拉线抱箍、UT型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、U形挂板、心形环、钢线卡、钢套管等。
2.1.7.1表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。
2.1.7.2 应热镀锌，且镀锌良好，无镀锌层剥落锈蚀现象。
2.1.8 螺栓：2.1.8.1 螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。
2.1.8.2 螺杆与螺母的配合应良好。
加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
水电施工工艺标准【范本模板】
水电工艺标准罗勇一。
水电排管穿线的施工工艺要求1。
布线的原则：横平竖直。
使用专用中财PVC阻燃型电线管，线管在线槽中必须固定,线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。
2。
插座在墙的上部，在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内,如果是在墙的下部,垂直向下开槽至安装踢脚板的底部,开槽深度应一致，槽线及顶直应先在墙面弹出控制线后,再用切割机切割墙面，用机器开槽。
3。
使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺。
直角拐角处应将角内侧切开，切口一侧切圆弧形接口后,折弯安装。
4.管道绞牙深度适中，无毛刺.管道连接处用生料带缠5—6圈，管道绞牙数为5牙—6牙,直到拧紧接头，不允许烂牙接进管中。
5。
导线装入套管后,应使用导线固定工具,先固定在墙面及墙内后，再抹灰隐蔽6。
严禁线管直接铺设在复合板下面，在实木地板下的线管必须有加固措施。
7。
严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。
8。
穿入线管的导线不应大于线管的孔面积40％，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。
9.导线进入线盒必须保证留有一定的长度,留有10～15公分，音响留100公分,穿软管以便进行开关。
插座的安装维修.10。
装水管距离墙面应为1。
5公分，热左右冷，间距15公分中11。
电线与水管平行距不应小于30公分，交叉。
过桥距不应小于10公分。
12。
电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。
13.水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实。
二.强电系统施工工艺要求1.每户应设置分户配电箱，配电箱安装位置,漏电箱安装位置:应安装在易操作位置，便于日常维修。
2。
配电箱内应设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。
电力线路施工工艺标准
电力线路施工工艺标准目录一、架空线路测量施工工艺DY-1 (1)二、土质坑开挖施工工艺DY-2-1 (3)三、石质坑开挖施工工艺DY-2-2 (7)四、立杆工艺DY-4-1 (11)五、普通拉线安装工艺DY-5-1 (16)六、弓型拉线安装工艺DY-5-2 (19)七、水平拉线安装工艺DY-5-3 (24)八、撑杆安装工艺DY-5-4 (28)九、电力线路导线架设施工工艺DY-7-1 (31)十、杆上变压器安装工艺DY-8-1A (40)十一、越级变台安装工艺DY-8-1B (44)十二、高压电缆冷缩型终端头制作工艺DY-9-4F (48)十三、杆上设备接地施工工艺DY-10-1 (54)架空线路测量工艺一、施工准备2.1、工序流程图图1 架空线路测量工序流程图2.2、操作要领2.2.1、测量准备①检查清点线路测量所用的仪器和工具应齐全，仪器状态良好。
②根据设计提供的电线路纵断面图、平面布置图和地形实际情况，确定线路实际走向，应符合《铁路技术管理规程》，《铁路电力施工规范》的规定。
③在设计提出的线路控制点（线路起点、转角点、终点，设备安装点）的桩位上，钉上标桩。
当标桩附近有永久性建筑时，须用皮尺测出二者之间的距离。
若没有时，要设置辅桩，并做好标记。
2.2.2、线路的定测及定杆位关于架空电线路的定测方法，由于路径难易程度的不同，测量方法也不相同。
一般常用的测量方法有标杆测量法和仪器测量法。
标杆测量法适用于各种条件的电线路，特别对长大直线及线路转角处用经纬仪测量不易偏离路径，杆位较准且效率高。
下面介绍用仪器对线路定测的步骤：①确定直线段线路中心线。
在线路控制点的标桩上，稳固安放经纬仪，将其对中、调平，使水平度盘中心位于标桩的铅垂线上；然后瞄准直线另一端控制点上设置的标杆，读取水平度盘的读数，并做记录。
②线路转角测定。
将经纬仪平稳安放于线路转角点，并对中，调平；然后分别测定线路的中心线和记录水平度盘的读数。
输电线路质量标准工艺
输电线路质量标准工艺1. 杆塔基础工艺（直柱大板基础浇筑、台阶基础浇筑、岩石嵌固基础浇筑、掏挖基础施工）1、主要施工工艺质量控制要求（1）水泥：宜采用通用硅酸盐水泥，强度等级≥42 .5。
（2）细骨料宜采用中粗砂，当混凝土强度≥C30时，含泥量≤3%，混凝土强度＜C30时，含泥量≤5%，特殊地区可按该地区标准执行。
（3）粗骨料采用碎石或卵石，粒径一般为5～10mm，当混凝土强度≥C30时，含泥量≤1%，混凝土强度＜C30时，含泥量≤2%。
（4）宜采用饮用水拌合，当无饮用水时，可采用清洁的河溪水和池塘水，不得使用海水。
（5）外加剂、掺合料：其品种及掺量，通过试验确定。
（6）地脚螺栓和钢筋规格、数量应符合设计要求且制作工艺良好。
（7）易发生坑壁坍塌的基坑应采取适宜的护壁措施。
（8）混凝土密实、表面平整、光滑，棱角分明，一次成型。
（9）允许偏差。
1）孔深和基坑不应小于设计值，其允许误差不得超过＋100mm，－50mm，杆塔基础坑开挖深度超过设计规定＋100mm时，其超深部分应进行铺石灌浆处理；2）成孔尺寸应大于设计值，且应保证设计锥度；3）立柱及承台断面尺寸：-0.8%；4）钢筋保护层厚度：-5mm；5）基础根开及对角线：±1.6‰；6）基础顶面高差：5mm；7）同组地脚螺栓对立柱中心偏移：8mm；8）整基基础中心位移：顺线路方向24mm，横线路方向24mm。
9）整基基础扭转：一般塔8′，高塔4′10）地脚螺栓露出混凝土面高度：+10mm，-5mm2、控制措施1、水泥、砂、石、钢筋在见证取样的基础上，检查施工项目部的原材料检验、试验、出厂质量及复试报告、混凝土配合比报告、原材料质量跟踪记录等，现场对混凝土用原材料进行外观检查，填写监理日志。
2、需要进行垫层处理的，其强度检查合格后后方可进行钢筋绑扎和模板支设。
3、对钢筋绑扎，模板支护，基础坑深等几何尺寸进行检查，填署隐蔽工程（基础浇前、支模）签证记录表（附表4）监理意见、是否同意进入下一道工序施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路施工工艺标准
7.1管道施工
7.1.1管道施工的原则
小区管道施工应符合现行国家标准《通信管道工程施工及验收规范》( GB 50374- ) 的有关规定, 管道路由( 位置) 合理, 距离最短, 小区内管道一般为1孔, 小区接入管道可规划2孔, 管道建筑形式宜采用塑料管道。
住宅小区及商住楼等建筑红线内的管道施工应符合信息产业部、建设部联合下发的《关于进一步规范住宅小区及商住楼通信管线及通信设施建设的通知》( 信部联规[ ]24号) 要求。
管道深度( 管顶至路面) :
( 1) 绿化带、草坪≥50cm;
( 2) 一般路面≥70cm。
管道宽度: 便于放管施工操作。
材料质量: 指定厂家或甲供材, 质量符合标准( 管材无变形及其它明显缺陷) 。
7.1.2管道施工注意事项
在绿化上开挖应把草皮放置阴凉处, 沟槽开挖不宜过宽、建筑垃圾不得乱堆乱放, 应做到及时开挖及时恢复, 绿化要及时浇水保养。
水泥路面开挖时必须先用切割机切开缝再破路面且不宜过宽。
管道敷设后及时夯实、修复、现场清理干净。
车行道一定要注意混凝土标号达到要求。
共用管道要注意走线位置, 及时回复原状。
特别是槽式管道。
遇到障碍造成管道埋深不够时, 可采取水泥包封、钢管敷设等特殊处理措施。
现场材料尽量堆放在较为隐蔽、不妨碍交通、通行的地方。
材料堆放有序、整齐。
7.1.3小区及商住楼建筑地下通信管道建设要求
1) 、地下通信管道应纳入住宅小区及商住楼整体地下设施管线的规划, 应与住宅小区及商住楼道路同步建设, 并应符合下列规定:
1 地下通信管道在穿越道路、小桥等地段时, 应采用预埋敷设方式。
2 地下通信管道应与信息提供商主干管道、交接箱引上管相衔接。
3 地下通信管道的路由宜以通信业务接入点为中心向外辐射, 应选择在人行道、人行道旁绿化带及车行道下。
4 地下通信管道应与高压电力管、热力管、燃气管保持安全的距离, 并宜靠近通信业务量较大的道路一侧。
5 通信管道不应选在易受到强烈振动的地段。
2) 、地下通信管道的管孔数应按远期光缆条数、规格和管群组合类型及备用孔数确定。
管孔总数量应满足信息提供商的需要, 并应包括住宅小区及商住楼的内部计算机网络及弱电系统需求的管孔, 并应符合下列规定:
1 通信管道可按不同直径的通信光缆与其它电缆敷设要求采用不同管径的管材进行组合。
2 通信管道的管孔内径不应小于线缆外径的1.25倍。
3 通信管道一般为单孔管, 同时应考虑4格栅或者9格栅的多种组合管孔。
3) 、地下通信管道宜采用单孔塑料管及钢管, 并应符合下列规定:
1 在下列情况下宜采用塑料管:
( 1) 住宅小区及商住楼主干管道与配线管道;
( 2) 管道的埋深位于地下水位以下, 或避开被水浸泡的地段;
( 3) 地下综合管线较多及腐蚀情况比较严重的地段;
( 4) 地下障碍物复杂的地段;
( 5) 施工期限急迫或尽快要求回填土的地段。
2 在下列情况下宜采用钢管:
( 1) 管道附挂在桥梁上或跨越沟渠, 或需要悬空布线的地段;
( 2) 需采用机械顶管施工方法穿越道路的地段;
( 3) 管群跨越主要道路, 不具备包封条件的地段;
( 4) 埋深过浅或路面负荷过大的地段;
( 5) 受电力线等干扰影响, 且需要防护时;
( 6) 建筑物的通信引入管道或引上管道的暴露部分。
4) 、地下通信管道在路经市政道路时, 埋深与间距要求应符合现行国家标准《通信管道与通道工程设计规范》( GB50373- ) 的有关规定。
地下通信管道与其它管线及建筑物最小净距表
注: 1.主干排水管后敷设时, 其施工沟边与管道水平净距不宜小于1.5m 。
2.
当通信管道在排水管下方穿越时, 净距不宜小于0.4m, 通信管道应作包封, 包封长度自排水管两端各加长2m 。
3.在交越处2.0m 范围内, 煤气管不应有接合装置和附属设备, 如上述情况不能避免时, 通信管道应作包封处理。
4.如电力电缆加保护管时, 净距可减至0.15m 。
通信管道路面至管顶最小埋深表
注: 当通信管道最小埋深不能满足上表的规定时, 应加保护措施。
5) 、 小区内通信管道应统一规划设计, 并与小区外通信业务经营者主管道沟通, 小区内通信管道应满足交接间与各建筑楼宇之间的衔接。
管道设计应满足近期和远期发展的需要, 对于分期开发的小区, 应预留后续工程所需的管孔数量。
6) 、 进入人( 手) 孔处的管道基础顶部距人孔基础顶部不应小于0.4m, 管道顶部距人( 手) 孔上覆底部的净距不应小于0.3m 。
7) 、地下通信管道应敷设在良好的地基上, 塑料管道应有基础, 敷设塑料管道应根据所选择的塑料管的管材与管型, 采取相应的固定群组措施。
8) 、塑料管道弯管道的曲率半径不应小于10m。
9) 、管道敷设应有坡度, 坡度宜为3.0‰~4.0‰, 不得小于2.5‰。
10) 、住宅建筑预埋的引入管出口端应伸出外墙2m, 并应向人( 手) 孔放线倾斜, 坡度不应小于4.0‰。
11) 、地下通信管道进入建筑物处应采取防渗措施。
12) 、人( 手) 孔位置的选择应符合下列规定:
1 在管道拐弯及分歧点、建筑物引入等处; 在交叉路口、设有室外交接箱的地方、道路坡度较大的转折处、采用特殊方式过路的两端( 如顶管) 等场合适宜设置人( 手) 孔。
2 人( 手) 孔位置应与燃气管、热力管、电力电缆等地下管线的检查井相互错开, 其它地下管线不得在人( 手) 孔内穿过。
3 交叉路口的人( 手) 孔位置宜选择在人行道上或偏于道路的一侧。
4 人( 手) 孔位置不应设置在建筑物的主要出入口。
货物堆积、低洼积水等处。
13) 、人( 手) 孔的类型和规格, 按管道的远期容量和在管线上所处的位置选用、远期管群容量不大于6孔的管道、暗式渠道、距离较长或拐弯较多的引上管道以及放置落地式交接箱的地方, 宜采用手孔: 大于6孔时, 宜采用人孔。
14) 、通信管道手孔程式应根据所在管段的用途及容量合理选择, 可按下表选用。
注: 根据引入管的埋深调节手孔的净深与高度, 管道符合通信管道路面至管顶最小埋深要求时, 手孔的高度不宜小于600mm。
15) 、人( 手) 孔的制作设计应符合下列规定:
1 人( 手) 孔应防止渗水, 人( 手) 孔设置在底下水位以下时, 应采取防渗措施, 当设置在底下冰冻层以内, 应采用钢筋混凝土人( 手) 孔, 并应采用防渗措施。
2 人( 手) 孔应有混凝土基础, 当遇到土壤松软或地下水位较高时, 还应增设渣土基础或采用钢筋混凝土基础。
3 人( 手) 孔的盖板可采用钢筋混凝土或钢钎材料预制, 厚度不宜小于100mm。
手孔盖板数量应根据手孔长度确定, 宜设置1板块~3板块。
16) 、地下进户管的孔径应与建筑楼宇的引出管孔径一致, 孔径不一致时应在地下进户管与建筑楼宇引出管之间设过渡工作坑。
