水工建筑物测试题(含答案)
![水工建筑物测试题(含答案)](https://img.taocdn.com/s3/m/88b4d0556fdb6f1aff00bed5b9f3f90f76c64d9f.png)
水工建筑物测试题(含答案)一、单选题(共30题,每题1分,共30分)1、灌浆廊道距上游面的距离可取()倍水头,且不小于4~5m。
A、0.15~0.3B、0.2~0.4C、0.05~0.1D、0.1~0.2正确答案:C2、()也不做灌浆处理,施工简便,可在低坝上使用。
A、斜缝B、横缝C、错缝D、竖直纵缝正确答案:C3、()用于解算体形复杂、坝内有较大的中孔或底孔、设有垫座或重力墩以及坝基内有断层、裂隙、软弱夹层的拱坝在各种荷载作用下的应力和变形。
A、拱梁分载法B、壳体理论计算法C、有限元法D、结构模型试验正确答案:C4、Ⅲ等水利枢纽工程其永久性水工建筑物中主要建筑物的级别是()。
A、4级B、5级C、3级D、2级正确答案:C5、拱坝应力计算的拱冠梁法仅需满足()变位协调。
A、径向B、切向C、三个方向的角变位D、竖向正确答案:A6、()一般仅用于浆砌石坝的坝面。
A、块石B、乱毛石C、片石D、粗料石正确答案:D7、下列不属于永久性水工建筑物洪水标准划分依据的是()。
A、经济水平B、建筑物的级别C、结构类型D、风险因素正确答案:A8、重力坝基本剖面的坝底宽约为坝高的()倍。
A、0.7~0.9B、1.0~1.2C、0.6~0.8D、0.5~1.0正确答案:A9、对于中坝其止水的构造做法是()。
A、采用两道金属止水铜片和一道防渗沥青井B、采用一道金属止水铜片和一道防渗沥青井C、采用两道止水片,其中第二道止水片可采用橡胶或塑料片D、仅设一道止水片正确答案:C10、重力坝在上下游水位以下表面混凝土其控制因素主要是()。
A、强度要求B、抗冻性能C、抗冲刷要求D、防渗要求正确答案:D11、1级建筑物消能防冲设计洪水标准宜按()。
A、50年一遇洪水设计B、1000年一遇洪水设计C、100年一遇洪水设计D、30年一遇洪水设计正确答案:C12、坝体的最大和最小应力一般发生在()。
A、不一定B、坝体顶部C、坝体中间D、上、下游坝面正确答案:D13、在位于拱坝()坝高处或坝体上半部的泄水孔称做中孔。
水工建筑物试题答案

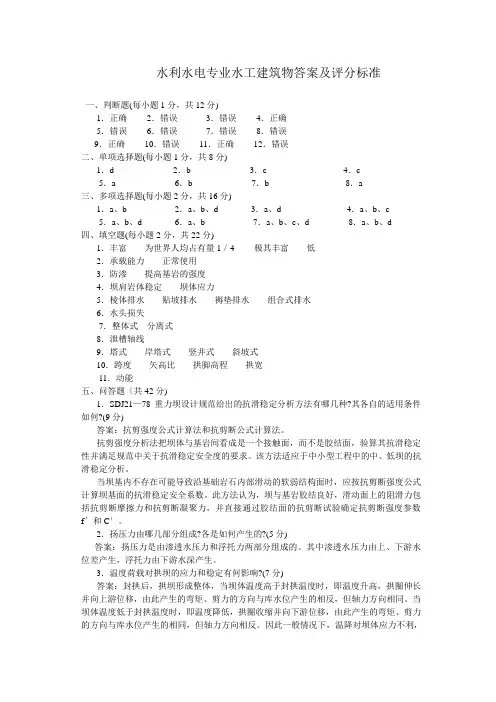

![水工建筑物试题答案](https://img.taocdn.com/s3/m/0ee140ff770bf78a652954cc.png)
水利水电专业水工建筑物答案及评分标准一、判断题(每小题1分,共12分)1.正确 2.错误 3.错误 4.正确5.错误 6.错误 7.错误 8.错误9.正确 10.错误 11.正确 12.错误二、单项选择题(每小题1分,共8分)1.d 2.b 3.c 4.c 5.a 6.b 7.b 8.a三、多项选择题(每小题2分,共16分)1.a、b 2.a、b、d 3.a、d 4.a、b、c 5.a、b、d 6.a、b 7.a、b、c、d 8.a、b、d四、填空题(每小题2分,共22分)1.丰富 为世界人均占有量1/4 极其丰富 低2.承载能力 正常使用3.防渗 提高基岩的强度4.坝肩岩体稳定 坝体应力5.棱体排水 贴坡排水 褥垫排水 组合式排水6.水头损失7.整体式 分离式8.泄槽轴线9.塔式 岸塔式 竖井式 斜坡式10.跨度 矢高比 拱脚高程 拱宽11.动能五、问答题〔共42分)1.SDJ21—78重力坝设计规范给出的抗滑稳定分析方法有哪几种?其各自的适用条件如何?(9分)答案:抗剪强度公式计算法和抗剪断公式计算法。
抗剪强度分析法把坝体与基岩间看成是一个接触面,而不是胶结面,验算其抗滑稳定性并满足规范中关于抗滑稳定安全度的要求。
该方法适应于中小型工程中的中、低坝的抗滑稳定分析。
当坝基内不存在可能导致沿基础岩石内部滑动的软弱结构面时,应按抗剪断强度公式计算坝基面的抗滑稳定安全系数。
此方法认为,坝与基岩胶结良好,滑动面上的阻滑力包括抗剪断摩擦力和抗剪断凝聚力,并直接通过胶结面的抗剪断试验确定抗剪断强度参数f′和C′。
2.扬压力由哪几部分组成?各是如何产生的?(5分)答案:扬压力是由渗透水压力和浮托力两部分组成的。
其中渗透水压力由上、下游水位差产生,浮托力由下游水深产生。
3.温度荷载对拱坝的应力和稳定有何影响?(7分)答案:封拱后,拱坝形成整体,当坝体温度高于封拱温度时,即温度升高,拱圈伸长并向上游位移,由此产生的弯矩、剪力的方向与库水位产生的相反,但轴力方向相同。
水工建筑物题库含答案(供参考)
![水工建筑物题库含答案(供参考)](https://img.taocdn.com/s3/m/d3e221c29f3143323968011ca300a6c30c22f196.png)
水工建筑物题库含答案(供参考)一、填空题(每空1分,共计24分)1、枢纽中的水工建筑物根据所属等别及其在工程中的总要性和作用分为五级。
答案:等别、作用、重要性、五2.重力坝的稳定分析目的是检验重力坝在各种可能荷载组合情况下的稳定安全度。
答案:稳定安全度3.重力坝的基本剖面一般指在主要荷载作用下,满足坝基面稳定和强度控制条件的最小三角形剖面。
答案:稳定、强度、最小三角形4.当拱坝厚高比(T B/H)小于0.2时,为薄壁拱坝;当厚高比(T B/H)大于0.35时,为重力拱坝。
答案:薄拱坝、重力拱坝5.土石坝渗流分析内容包括确定浸润线位置、确定渗流的主要参数、确定渗透流量。
答案:确定浸润线位置、确定渗流的主要参数(流速和坡降)、确定渗透流量6.水闸是由闸室、上游连接段和下游连接段组成。
答案:闸室、上游连接段、下游连接段7.按照闸墩与底板的连接方式,闸室底板可分为整体式和分离式。
答案:整体式底板、分离式底板8.闸底板结构计算,对相对紧密度Dr>0.5的非粘性土地基或粘性土地基可采用弹性地基梁法。
答案:弹性地基梁法9.正槽溢洪道由引水渠、控制段、泄槽、和出口消能段和尾水渠组成。
答案:引水渠、控制段、泄槽、出口消能段、尾水渠二、判断题(每小题1分,共10分)1.为使工程的安全可靠性与其造价的经济合理性恰当地统一起来,水利枢纽及其组成的建筑物要进行分等分级。
( )答案:正确2.溢流重力坝设计中动水压力对坝体稳定有利。
( )答案:正确3.如果拱坝封拱时混凝土温度过高,则以后温降时拱轴线收缩对坝肩岩体稳定不利。
( ) 答案:错误4.心墙土石坝的防渗体一般布置在坝体中部,有时稍偏向上游,以便同防浪墙相连接,通常采用透水性很小的粘性土筑成。
( ) 答案:正确5. 水闸闸室的稳定计算方法与重力坝相同均是取一米的单宽作为荷载计算单元。
( )答案:错误6. 重力坝的上游坝坡n=0时,上游边缘剪应力的值一定为零。
( )答案:正确7.深式泄水孔的超泄能力比表孔的超泄能力大。
水工建筑物习题答案
![水工建筑物习题答案](https://img.taocdn.com/s3/m/97a180b4988fcc22bcd126fff705cc1755275fb0.png)
水工建筑物习题答案水工建筑物是水利工程中的重要组成部分,它们承担着蓄水、供水、防洪、发电等重要功能。
在水工建筑物的设计、施工和运行管理中,解决各种习题是提高专业技能的重要途径。
以下是一些水工建筑物习题的答案,供参考:1. 水工建筑物的类型有哪些?水工建筑物主要包括大坝、水闸、堤防、渠道、水库、泵站、水电站等。
2. 大坝的主要功能是什么?大坝的主要功能是蓄水、发电、防洪、灌溉等。
它通过拦截河流,形成水库,从而实现水资源的合理利用和调配。
3. 水闸在水利工程中的作用是什么?水闸主要用于控制水流,调节水位,实现水资源的合理分配。
它在灌溉、排水、航运等方面发挥着重要作用。
4. 堤防的主要作用是什么?堤防的主要作用是防止洪水泛滥,保护农田、城市和其他重要设施。
它通过提高河岸的高程,减少洪水对人类活动的影响。
5. 渠道在水利工程中的作用是什么?渠道是连接水源和用水点的人工水道,它用于输送水资源,满足灌溉、供水等需求。
6. 水库的类型有哪些?水库的类型主要有土石坝水库、混凝土坝水库、橡胶坝水库等,它们根据地形、地质条件和工程需求进行选择。
7. 泵站的工作原理是什么?泵站通过水泵将低处的水提升到高处,实现水资源的垂直调配。
它广泛应用于灌溉、供水、排水等领域。
8. 水电站的发电原理是什么?水电站利用水的势能转换为电能。
通过水流带动涡轮机转动,进而驱动发电机产生电力。
9. 水工建筑物的安全性如何保证?水工建筑物的安全性主要通过合理的设计、严格的施工、科学的运行管理来保证。
同时,还应加强监测和维护,及时发现和处理安全隐患。
10. 水工建筑物的维护和检修包括哪些内容?水工建筑物的维护和检修包括对结构的检查、对设备的维护、对防渗和排水系统的检查、对安全监测系统的检查等,确保建筑物的安全稳定运行。
通过这些习题的解答,可以加深对水工建筑物的理解和认识,为今后的工程实践打下坚实的基础。
在实际工作中,还需要结合具体情况,不断学习和积累经验。
第七——九章水工隧洞与坝下涵管、渠系建筑物 、水利枢纽自测题及答案
![第七——九章水工隧洞与坝下涵管、渠系建筑物 、水利枢纽自测题及答案](https://img.taocdn.com/s3/m/42fdd36aa45177232f60a2df.png)
第八章渠系建筑物自测题一、填空题1. 渠系建筑物的类型较多,按其作用可以分为以下六类:建筑物、建筑物、落差建筑物、建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2. 渠道系统,一般由级固定渠道所组成。
各自的作用不同,其中:渠为输水渠道,渠为配水渠道。
3. 渠道设计的任务,是在给定的设计流量之后,选择渠道的、确定渠道以及渠道。
4. 渠道的设计要求较多,如:①有足够的输水能力,以满足的需要;②有足够的水位,以满足的要求;③有适宜的流速,以满足的需要;等等。
5. 渠道纵断面设计,主要内容是确定六条线:即①地面高程线、②、③最高水位线、④、⑤最低水位线和⑥。
6. 有坝取水枢纽,是指河道水量、但水位、不能满足要求,或引水量较大,无坝引水不满足要求的情况。
7. 无坝引水枢纽中,引水角一般为300~500,引水角越小,水流条件越、冲刷越、渠首的布置也就越。
8. 渡槽,是指渠道跨越河、沟、渠、路或洼地时修建的过水桥,一般由、和等部分组成。
9. 渡槽的适用条件,一般是所跨越的河渠相对高差,河道的岸坡,洪水流量的情况。
10. 渡槽根据支撑结构的情况可分为:以及两大类。
11. 梁式渡槽,根据其支承点位置的不同,可分为:式、式和式三种形式。
12. 双悬臂式梁式渡槽,按照其悬臂的长度不同,可以分为式和式两种形式,其中式的跨中弯矩为零,底板受压,抗渗较为有利。
13. 拱式渡槽,根据主拱圈的结构形式(支撑结构特点),分为式渡槽、式渡槽和式渡槽。
14. 渡槽的水力计算方法是:当槽身长度L≥(15~20)(H为槽内水深),其流态属于流,流量公式为______ ______;当L<(15~20)H时,其流量按公式计算。
15. 梁式渡槽槽身纵向结构计算时,一般按情况设计;横向结构计算时,一般沿方向取单位长度,按问题设计。
16. 梁式渡槽的支撑形式,有槽墩式、排架式两种。
对于后者,主要包括:、、A字形排架、和组合式排架等。
17. 渡槽的基础形式较多,按照结构和受力特点,一般分为、、以及沉井基础等。
水工建筑物试题库(含答案)
![水工建筑物试题库(含答案)](https://img.taocdn.com/s3/m/2cf1fac0910ef12d2af9e7b7.png)
一、填空题(每空1分.共计24分)1、枢纽中的水工建筑物根据所属等别及其在工程中的总要性和作用分为五级。
2.重力坝的稳定分析目的是检验重力坝在各种可能荷载组合情况下的稳定安全度。
3.重力坝的基本剖面一般指在主要荷载作用下.满足坝基面稳定和强度控制条件的最小三角形剖面。
4.当拱坝厚高比(TB /H)小于0.2时.为薄壁拱坝;当厚高比(TB/H)大于0.35时.为重力拱坝。
5.土石坝渗流分析内容包括确定浸润线位置、确定渗流的主要参数(流速和坡降)、确定渗透流量。
6.水闸是由闸室、上游连接段和下游连接段组成。
7.按照闸墩与底板的连接方式.闸室底板可分为整体式底板和分离式底板。
8.闸底板结构计算.对相对紧密度Dr>0.5的非粘性土地基或粘性土地基可采用弹性地基梁法。
9.正槽溢洪道由引水渠、控制段、泄槽、出口消能段和尾水渠组成。
二、判断题(每小题1分.共10分)1、为使工程的安全可靠性与其造价的经济合理性恰当地统一起来.水利枢纽及其组成的建筑物要进行分等分级。
( ) 答案:正确2.溢流重力坝设计中动水压力对坝体稳定有利。
( ) 答案:正确3.如果拱坝封拱时混凝土温度过高.则以后温降时拱轴线收缩对坝肩岩体稳定不利。
( ) 答案:错误4、心墙土石坝的防渗体一般布置在坝体中部.有时稍偏向上游.以便同防浪墙相连接.通常采用透水性很小的粘性土筑成。
( ) 答案:正确5. 水闸闸室的稳定计算方法与重力坝相同均是取一米的单宽作为荷载计算单元。
( )答案:错误6. 重力坝的上游坝坡n=0时.上游边缘剪应力的值一定为零。
( ) 答案:正确7.深式泄水孔的超泄能力比表孔的超泄能力大。
( ) 答案:错误8.底部狭窄的V形河谷宜建单曲拱坝。
( ) 答案:错误9.土石坝的上游坝坡通常比下游坝坡陡。
( ) 答案:错误10.非粘性土料的压实程度一般用相对密度表示。
( ) 答案:正确三、名词解释(每词3分.共18分)1、水利枢纽答案:为满足防洪要求.获得发电、灌溉、供水等方面的效益.需要在河流的适宜河段修建用来控制和分配水流的不同类型建筑物.(2分)由不同类型水工建筑物组成的综合体称为水利枢纽。
水工建筑物练习题+答案
![水工建筑物练习题+答案](https://img.taocdn.com/s3/m/1e6916beaff8941ea76e58fafab069dc502247e6.png)
水工建筑物练习题+答案一、单选题(共40题,每题1分,共40分)1、对闸孔设计,没有直接影响的因素有( )A、闸孔型式B、护坦C、闸底板高程D、底板型式正确答案:B2、水闸的地下轮廓线是指( )。
A、不透水的铺盖、板桩及底板与地基的接触线B、底板、护坦与地基的接触线C、铺盖、板桩与地基的接触线D、板桩、底板及护坦与地基的接触线正确答案:A3、双曲拱坝是指坝体在( )方向上呈拱形。
A、倾斜B、铅直C、水平D、水平和铅直正确答案:D4、水闸底流消能所采用消力池的长度通常为( )。
A、2.0倍水跃长B、0.8倍水跃长C、1.0倍水跃长D、1.5倍水跃长正确答案:B5、堆石坝的主堆石区堆石料的孔隙率为( )。
A、18%~22%B、15%~20%C、20%~25%D、23%~28%正确答案:C6、下面关于棱体排水说法正确的是( )A、棱体排水石料用量少,所以造价低B、棱体排水深入坝体有利于下游坡的稳定C、棱体排水的顶宽1.~2. 米,可以做交通用D、棱体排水不能降低坝体的浸润线正确答案:C7、海漫的作用是( )A、扩散水流B、进一步消能C、挡土D、引导水流下泄正确答案:B8、整体式闸室结构在闸墩中间设( )。
A、垂直水流向的永久缝B、顺水流向的永久缝C、顺水流向的施工缝D、垂直水流向的施工缝正确答案:B9、高流速无压隧洞的横断面尺寸宜通过试验确定,并宜考虑( )的影响。
A、气蚀B、掺气C、冲击波D、过冰正确答案:B10、分洪闸的中心线宜( )A、交角大于60°B、交角小于60°C、正对河道主流方向D、偏离河道主流方向正确答案:C11、进口段和闸门段组成竖立于水库中的塔式结构,通过工作桥与岸边相连的进水口形式是( )A、竖井式进水口B、岸塔式进水口C、斜坡式进水口D、塔式进水口正确答案:D12、双曲率拱坝拱冠梁在(1/5~1/3)坝高处,向上游鼓出, ( )。
A、可以平衡水压力产生的拉应力B、可以维持水压力产生的拉应力C、可以增加水压力产生的拉应力D、可以平衡水压力产生的压应力正确答案:A13、以下哪种不属于对可能滑动块体的抗滑稳定分析方法( )A、水力学法B、刚体极限平衡法C、地质力学模型试验法D、有限元法正确答案:A14、拱坝新老混凝土温差的容许范围是( )。
水工建筑物考试试题及答案
![水工建筑物考试试题及答案](https://img.taocdn.com/s3/m/5592af6e3d1ec5da50e2524de518964bcf84d280.png)
水工建筑物考试试题及答案1.水利工程是指对自然界的地表水和地下水进行控制和调配,以达到除水害、兴水利目的而修建的工程。
(√)2.输水建筑物是用于宣泄多余水量、排放泥沙和___或为人防、检修而放空水库等以保证坝和其他建筑物的安全。
(√)3.坝基设有防渗帐幕和排水幕的实体重力坝,可以减少坝基面上的浮托力。
(×,应为“减少渗流量”)4.重力坝的实用剖面的形状与基本剖面的形状相似,因此其实用剖面的尺寸与基本剖面有关。
(×,应为“形状相同”)5.对混凝土重力坝的坝体混凝土进行分区是为了提高坝体的抗震能力。
(×,应为“提高坝体的质量和抗渗性能”)6.进水闸的底板高程一般低于冲砂闸。
(×,应为“高于”)7.过堰水流与泄槽轴线一致的岸边溢洪道,称为侧槽式溢洪道。
(√)8.围岩的弹性抗力与衬砌上作用的荷载有关。
(×,应为“无关”)9.固结灌浆可以提高基岩的抗压和抗剪强度,降低坝基的渗透性。
(√)10.与升船机相比,船闸运输量小、运行费用高昂,但耗水量少、机械设备简单、技术要求低。
(×,应为“运输量大、运行费用低廉,但耗水量大、机械设备复杂、技术要求高”)11.漂木道与筏道的布置组成类似,也包括进口段、槽身段和出口段。
(√)12.枢纽布置就是将枢纽建筑物分散地布置在一起。
(×,应为“紧凑地布置在一起”)二、单项选择题1.地球上人类可以利用的淡水总量约为2.5亿km3.(C)2.用水泥含量比较低的超干硬性混凝土,经碾压而成的混凝土坝称为碾压式重力坝。
(B)3.与重力坝相比拱坝的扬压力荷载,上升为主要荷载。
(A)4.棱体排水排水伸入坝体内部,能有效的降低浸润线,常用于下游水位较低或无水情况。
(A)5.用于分割闸孔和支撑闸门、胸墙、工作桥、交通桥的部件是闸墩。
(A)6.过堰水流与泄槽轴线一致的岸边溢洪道,称为侧槽式溢洪道。
(C)7.有压隧洞常用的断面型式有圆形、马蹄形和圆拱斜墙形。
水工建筑物测试题(附参考答案)
![水工建筑物测试题(附参考答案)](https://img.taocdn.com/s3/m/d9322208ff4733687e21af45b307e87101f6f824.png)
水工建筑物测试题(附参考答案)一、单选题(共30题,每题1分,共30分)1、采用混凝土作为重力坝的筑坝材料时,在初步设计阶段其重度可选用()kN/m3。
A、23~25B、21~23C、23~24D、23.5~24正确答案:D2、为了使泄水跌落点远离坝脚,常在溢流堰顶曲线末端以反弧段连接成为挑流鼻坎,堰顶至鼻坎之间的高差一般不大于()。
A、2~6mB、6~8mC、5~8mD、3~5m正确答案:B3、当混凝土重力坝的安全级别为Ⅰ级时,校核洪水位情况下安全超高hc 为()。
A、0.5B、0.4C、0.3D、0.7正确答案:A4、拱坝稳定分析的对象有()。
A、拱座B、悬臂梁C、拱圈D、拱冠梁正确答案:A5、对于浸润线以下的砂砾土,相对密度要求不低于()。
A、0.55~0.65B、0.50~0.60C、0.75~0.85D、0.70~0.80正确答案:C6、任何部位砌体的水泥砂浆标号不应低于所受力的()倍。
A、4.5B、3.5C、5.0D、4.0正确答案:C7、拱坝坝肩岩体的稳定性主要取决于坝址的()。
A、坝体强度B、地质条件C、坝体材料D、地形条件正确答案:B8、闸门的宽高比b/H,一般采用()左右。
A、1.5~2.0B、2.0~2.5C、1.0D、1.0~1.5正确答案:A9、Ⅳ等水利枢纽工程其永久性水工建筑物中次要建筑物的级别是()。
A、2级B、4级C、5级D、3级正确答案:C10、正常运用情况下3、4、5级土石坝计算风速取多年平均最大风速的()。
A、1.5倍B、2.0倍C、(1.5~2.0)倍D、1倍正确答案:A11、重力坝基本剖面的上游边坡系数常采用()。
A、0.5~1.0B、0.6~0.8C、0~0.3D、0~0.2正确答案:D12、无特殊要求时,混凝土重力坝坝顶最小宽度一般取坝高的()。
A、4%~5%B、2%~3%C、8%~10%D、10%~20%正确答案:C13、拱坝非溢流坝段坝顶宽度应根据剖面设计、运行、交通要求等条件确定,且不宜小于()。
水工建筑物试题及答案
![水工建筑物试题及答案](https://img.taocdn.com/s3/m/55dad46acaaedd3383c4d360.png)
※平压管:在遂洞构造中,为了减小检修门的启门力而设置在遂洞上壁内的绕过检修门槽的通水管道。
※正槽溢洪道:泄水轴线与溢流堰轴线正交,过堰水流方向与泄槽轴线方向一致的一种河岸溢洪道型式。
※侧槽溢洪道:泄槽轴线与溢流堰的轴线接近平行,即水流过堰后,在侧槽段的极短距离内转弯约90度,再经泄槽泄入下游。
※弹性抗力:当衬砌承受荷载向围岩方向变形时,会受到围岩的抵抗,这个抵抗力称之为弹性抗力。
※有压隧洞:指洞内充满水,没有自由水面,隧洞内壁承受较大的内水压力,断面形状一般为圆形的过水隧※浸润线:土石坝挡水后,在坝体内形成由上游向下游的渗流,渗流水面与坝剖面的交线则称浸润线。
※流土::在粘性土或均匀的非粘性土中,由于渗流作用,成块土体被掀起浮动的现象。
※管涌:在非粘性土或粘性很小的土中,由于渗流作用,坝体或坝基的细小颗粒被渗流带走逐步形成渗流通道的现象。
※地下轮廓线:水流在上下游水位差作用下,经地基向下游渗透,并从护坦的排水孔等处排出,上游铺盖,板桩及水闸底版等不透水部分与地基的接触处。
※围岩压力:隧洞在岩体中开挖衬砌后,围岩的变形,滑移乃至坍塌趋势受到衬砌扼阻,此时围岩作用于衬砌的力称为围岩压力.※地下轮廓线:水流在上下游水位差作用下,经地基向下游渗透,并从护坦的排水孔等处排出,上游铺盖, 板桩及水闸底版等不透水部分与地基的接触线。
※不平衡剪力:由于底板上的荷载在顺水流方向是有突变的,而地基反力是连续变化的,所以,作用在单宽板条及墩条上的力是不平衡的,即在板条及墩条的两侧必然作用有剪力Q1及Q2,并由Q1及 Q2的差值来维持板条及墩条上力的平衡,差值△Q=Q1–Q2,称为不平衡剪力。
※流网:在稳定渗流的层流中,水质点运动轨迹构成流线,各流线上测压管水头相同点的连线为等水位线或者等势线,流线与等势线组成的网状图形叫做流网。
※闸基防渗长度:闸底板、板桩、铺盖等不透水部分与地基的接触线,称为地下轮廓线,地下轮廓线的长度称闸基防渗长度。
(完整版)水工建筑物作业答案
![(完整版)水工建筑物作业答案](https://img.taocdn.com/s3/m/f2c5a29a79563c1ec4da710b.png)
《水工建筑物》课程测验作业及课程设计一.平时作业(一)绪论1、我国的水资源丰富吗?开发程度如何?解决能源问题是否应优先开发水电?为什么?我国水资源总量丰富,但人均拥有量少,所以应选不丰富。
我国水资源开发利用程度接近25%,从全国而言,不完全一样,呈现“北高南低”,南方特别是西南,水资源丰富而利用量少,利用程度低,而北方尤其是西北干旱地区和华北地区利用程度高。
解决能源问题应优先开发水电,因为水能在可再生能源中是开发技术最成熟,开发经验最丰富,发电成本最经济。
2、什么是水利枢纽?什么是水工建筑物?与土木工程其他建筑物相比,水工建筑物有些什么特点?水利枢纽是修建在同一河段或地点,共同完成以防治水灾、开发利用水资源为目标的不同类型水工建筑物的综合体。
水工建筑物是控制和调节水流,防治水害,开发利用水资源的建筑物。
水工建筑物特点:工作条件的复杂性、设计选型的独特性、施工建造的艰巨性、失事后果的严重性。
3、水工建筑物有哪几类?各自功用是什么?挡水建筑物:用以拦截江河,形成水库或壅高水位。
如拦河坝、拦河闸。
泄水建筑物:用以宣泄多余水量,排放泥沙和冰凌,或为人防、检修而放空水库等,以保证坝和其他建筑物的安全。
如溢流坝、溢洪道、隧洞。
输水建筑物:为灌溉、发电和供水的需要,从上游向下游输水用的建筑物。
如:引水隧洞、渠道、渡槽、倒虹吸等。
取(进)水建筑物:是输水建筑物的首部建筑物,如引水隧洞的进口段、进水闸等。
整治建筑物、专门建筑物。
整治建筑物(改善河道水流条件、调整河势、稳定河槽、维护航道和保护河岸)。
专门性水工建筑物(为水利工程种某些特定的单项任务而设置的建筑物)。
4、河川上建造水利枢纽后对环境影响如何?利弊如何?人们应如何对待?河流中筑坝建库后上下游水文状态将发生变化。
上游水库水深加大,流速降低,河流带入水库的泥沙会淤积下来,逐渐减少水库库容,这实际上最终决定水库的寿命。
较天然河流大大增加了的水库面积与容积可以养鱼,对渔业有利,但坝对原河鱼的回游成为障碍,任何过鱼设施也难以维持原状,某些鱼类品种因此消失了。
第8章渠系建筑物自测题及答案_水工建筑物
![第8章渠系建筑物自测题及答案_水工建筑物](https://img.taocdn.com/s3/m/47be7692fc0a79563c1ec5da50e2524de518d0f6.png)
第8章渠系建筑物自测题及答案_水工建筑物第八章渠系建筑物自测题一、填空题1.渠系建筑物的类型较多,按其作用可以分为以下六类:建筑物、建筑物、落差建筑物、建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2.渠道系统,一般由级固定渠道所组成。
各自的作用不同,其中:渠为输水渠道,渠为配水渠道。
3.渠道设计的任务,是在给定的设计流量之后,选择渠道的、确定渠道以及渠道。
4.渠道的设计要求较多,如:①有足够的输水能力,以满足的需要;②有足够的水位,以满足的要求;③有适宜的流速,以满足的需要;等等。
5.渠道纵断面设计,主要内容是确定六条线:即①地面高程线、②、③最高水位线、④、⑤最低水位线和⑥。
6.有坝取水枢纽,是指河道水量、但水位、不能满足要求,或引水量较大,无坝引水不满足要求的情况。
7.无坝引水枢纽中,引水角一般为300~500,引水角越小,水流条件越、冲刷越、渠首的布置也就越。
8.渡槽,是指渠道跨越河、沟、渠、路或洼地时修建的过水桥,一般由、和等部分组成。
9.渡槽的适用条件,一般是所跨越的河渠相对高差,河道的岸坡,洪水流量的情况。
10.渡槽根据支撑结构的情况可分为:以及两大类。
11.梁式渡槽,根据其支承点位置的不同,可分为:式、式和式三种形式。
12.双悬臂式梁式渡槽,按照其悬臂的长度不同,可以分为式和式两种形式,其中式的跨中弯矩为零,底板受压,抗渗较为有利。
13.拱式渡槽,根据主拱圈的结构形式(支撑结构特点),分为式渡槽、式渡槽和式渡槽。
14.渡槽的水力计算方法是:当槽身长度L≥(15~20)(H为槽内水深),其流态属于流,流量公式为______ ______;当L<(15~20)H时,其流量按公式计算。
15.梁式渡槽槽身纵向结构计算时,一般按情况设计;横向结构计算时,一般沿方向取单位长度,按问题设计。
16.梁式渡槽的支撑形式,有槽墩式、排架式两种。
对于后者,主要包括:、、A字形排架、和组合式排架等。
17.渡槽的基础形式较多,按照结构和受力特点,一般分为、、以及沉井基础等。
水工建筑物题库 (含答案)
![水工建筑物题库 (含答案)](https://img.taocdn.com/s3/m/b63c689d0129bd64783e0912a216147916117e7c.png)
水工建筑物题库(含答案)1. 水闸的作用是什么?水闸是一种固定的建筑物,位于河道中的重要位置。
它的主要作用是调节水量,保持河道水位稳定。
当需要控制河道水位时,可以打开或关闭水闸。
此外,水闸还可以用作调节河流流量和压力的工具。
2. 水库的作用是什么?水库是一种集中储存水源的水工建筑物,通常建于山间或干燥地区。
主要作用是储存水源,以供农业灌溉、城市生活用水和工业用水。
此外,水库还可以控制洪水、供电等功能。
3. 贯流坝和拦河坝有什么区别?贯流坝和拦河坝都是用于调节河道水位并保护下游区域不受洪水侵袭的工程建筑物。
不同之处在于,贯流坝通常建在河道的中央,水流穿过坝体,并顺着坝体流进下游区域。
而拦河坝则将水流完全挡住,使水流积聚在坝体后面形成大型水库。
两种坝型都具有自己的特点和适用范围。
4. 水泥砂浆比是什么?有什么作用?水泥砂浆比是指水泥和砂的用量的比例,在水泥砂浆的配制中非常重要。
水泥砂浆比越小,砂、水的比例就越高,这表示制成的砂浆越稠密。
水泥砂浆比越大,则砂、水的比例就越小,这表示制成的砂浆越稀疏。
水泥砂浆比对水工建筑物的施工具有重要作用。
适当调整水泥砂浆比,可以使砂浆的强度和硬度得到最优化的保证。
5. 混凝土的强度是如何进行检测的?混凝土是一种经常用来建造水工建筑物的材料,混凝土强度检测非常重要。
混凝土强度可以通过压缩试验、抗拉试验、弯曲试验等多种方式进行检测。
其中,最常见的检测方法是压缩试验。
在这种试验中,将混凝土样品放入压力机中,逐渐增加压力,直到混凝土断裂。
根据试验结果,可以计算混凝土的强度。
6. 水工建筑物中的“铺面”是什么?水工建筑物中的“铺面”是指水泥或钢筋混凝土制成的表面层。
它可以使建筑物表面更光滑,从而减少水流对建筑物的损害。
铺面还可以起到抗侵蚀、减小水流摩擦力等作用。
7. 常见的水工建筑物有哪些?常见的水工建筑物有:水库、大坝、挡水墙、泵站、水闸、引水渠、涵洞、拦河坝、堤防等。
每种建筑物都有自己的特点和适用范围。
第八章渠系建筑物答案
![第八章渠系建筑物答案](https://img.taocdn.com/s3/m/f50dca2102768e9951e73857.png)
第八章渠系建筑物答案一、填空题1.渠系建筑物的类型较多,按其作用可以分为以下六类:控制建筑物、交叉建筑物、落差建筑物、泄水建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2.渠道系统,一般由四级固定渠道所组成。
各自的作用不同,其中:干支渠为输水渠道,斗农渠为配水渠道。
3.渠道设计的任务,是在给定的设计流量之后,选择渠道的断面尺寸、确定渠道形状、结构以及渠道空间位置。
4.渠道的设计要求较多,如:①有足够的输水能力,以满足灌区的需要;②有足够的水位,以满足自流灌溉的要求;③有适宜的流速,以满足不冲不淤的需要;等等。
5.渠道纵断面设计,主要内容是确定六条线:即①地面高程线、②渠道纵坡、③最高水位线、④正常水位线、⑤最低水位线和⑥渠底线。
6.有坝取水枢纽,是指河道水量较丰富、但水位较低、不能满足自流灌溉要求,或引水量较大,无坝引水不满足要求的情况。
7.无坝引水枢纽中,引水角一般为300~500,引水角越小,水流条件越平顺、冲刷越轻、渠首的布置也就越困难。
8.渡槽,是指渠道跨越河、沟、渠、路或洼地时修建的过水桥,一般由槽身、支撑结构和基础及进出口建筑物部分组成。
9.渡槽的适用条件,一般是所跨越的河渠相对高差较大,河道的岸坡较陡,洪水流量较大的情况。
10.渡槽根据支撑结构的情况可分为:梁式渡槽及拱式渡槽两大类。
11.梁式渡槽,根据其支承点位置的不同,可分为:简支梁式、双悬臂梁式和单悬臂梁式三种形式。
12.双悬臂式梁式渡槽,按照其悬臂的长度不同,可以分为等跨双悬臂式和等弯矩双悬臂式两种形式,其中等跨双悬臂式的跨中弯矩为零,底板受压,抗渗较为有利。
13.拱式渡槽,根据主拱圈的结构形式(支撑结构特点),分为板拱式渡槽、肋拱式渡槽和双曲拱式渡槽。
14.渡槽的水力计算方法是:当槽身长度L≥(15~20)(H为槽内水深),其流态属于明渠均匀流,流量公式为Q=A﹡C﹡;当L<(15~20)H时,其流量按淹没宽顶堰流公式计算。
15.梁式渡槽槽身纵向结构计算时,一般按满槽水情况设计;横向结构计算时,一般沿槽长方向取单位长度,按平面问题设计。
水工建筑物形考及答案
![水工建筑物形考及答案](https://img.taocdn.com/s3/m/2e0a3d1daf45b307e871979b.png)
水工建筑物形成性考核册作业1 说明:本次作业覆盖绪论和重力坝部分内容。
一、判断题(每小题2分,共16分)1.所谓水利工程,是指对自然界的地表水和地下水进行控制和调配,以达到除害兴利目的而修建的工程。
( √)2.挡水建筑物的作用是拦截河流,形成水库或雍高水位。
如:各种材料和类型的坝和水闸;以及为防御洪水或阻挡海潮,沿江河海岸修建的堤防、海塘等。
(√)3.输水建筑物的作用是用以宣泄多余水量、排放泥沙和冰凌或为人防、检修而放空水库等,以保证坝和其他建筑物的安全。
( X )4.为使工程的安全可靠性与其造价的经济合理性恰当地统一起来,水利枢纽及其组成的建筑物要进行分等分级。
( √)5.重力坝的工作原理是在水压力及其它荷载的作用下,主要依靠坝体自身重量产生的抗滑力来满足稳定的要求。
( √)6. 重力坝的坝体自重是维持大坝稳定的主要荷载,包括建筑物及其永久设备的重量。
( √) 7.坝基设有防渗帷幕和排水幕的实体重力坝,可以减少坝基面上的浮托力。
( √)8.重力坝的基本剖面呈三角形是因为考虑施工方便。
( X )二、单项选择题(每小题2分,共18分)1.用以拦截江河,形成水库或壅高水位的建筑物称为( A )。
a、挡水建筑物b、泄水建筑物c、整治建筑物d、输水建筑物2. 用以宣泄多余水量,排放泥沙和冰凌,或为人防、检修而放空水库等,以保证坝和其他建筑物安全的建筑物,称为( B )。
a、挡水建筑物b、泄水建筑物c、整治建筑物d、输水建筑物3.为满足灌溉、发电、过坝需要而兴建的建筑物,称为(D )。
a、泄水建筑物b、输水建筑物c、整治建筑物d、专门建筑物4.用以改善河流的水流条件,调整水流对河床及河岸的作用,以及为防护水库、湖泊中的波浪和水流对岸坡的冲刷的建筑物,称为( C )。
a、挡水建筑物b、泄水建筑物c、整治建筑物d、输水建筑物5.地球上人类可以利用的淡水总量约为( D )亿km3。
a、15b、 3.78c、 2.5d、0.386.我国水能资源极其丰富,河川水能资源的理论蕴藏量高达( A )亿kW。
水工建筑试题及答案
![水工建筑试题及答案](https://img.taocdn.com/s3/m/411f6f5c366baf1ffc4ffe4733687e21ae45ff69.png)
水工建筑试题及答案一、选择题(每题2分,共20分)1. 水工建筑物中,用于调节水位的建筑物是()。
A. 溢洪道B. 闸门C. 堤坝D. 水塔答案:B2. 水闸的主要用途是()。
A. 灌溉B. 防洪C. 航运D. 以上都是答案:D3. 下列哪项不是水工建筑物的分类?()A. 挡水建筑物B. 输水建筑物C. 排水建筑物D. 交通建筑物答案:D4. 用于防止水流冲刷的建筑物是()。
A. 护岸B. 堤坝C. 溢洪道D. 闸门5. 根据水流方向,下列哪项不是水工建筑物的分类?()A. 顺水流建筑物B. 逆水流建筑物C. 横向水流建筑物D. 竖向水流建筑物答案:D6. 用于测量水位的设备是()。
A. 水位计B. 流量计C. 压力计D. 温度计答案:A7. 用于控制水流速度的建筑物是()。
A. 溢洪道B. 闸门C. 堤坝D. 护岸答案:B8. 用于保护水工建筑物免受水流侵蚀的建筑物是()。
A. 护坡B. 堤坝C. 溢洪道D. 闸门答案:A9. 水工建筑物中,用于发电的建筑物是()。
B. 水闸C. 堤坝D. 溢洪道答案:A10. 用于调节水库水位的建筑物是()。
A. 溢洪道B. 闸门C. 堤坝D. 水塔答案:A二、填空题(每题2分,共20分)1. 水工建筑物的主要功能包括__________、__________和__________。
答案:挡水、输水、排水2. 水闸的组成部分主要包括__________、__________和__________。
答案:闸室、闸门、启闭机3. 水工建筑物的设计需要考虑的主要因素包括__________、__________和__________。
答案:水文条件、地质条件、环境影响4. 水工建筑物的维护主要包括__________、__________和__________。
答案:定期检查、维修保养、防洪措施5. 水工建筑物的分类包括__________、__________和__________。
水工建筑物习题及答案
![水工建筑物习题及答案](https://img.taocdn.com/s3/m/69514c9e1a37f111f1855b61.png)
水工建筑物习题第一部分课内训练第一章绪论 (2)第二章重力坝 (3)第三章拱坝 (7)第四章土石坝 (11)第五章水闸 (16)第六章河岸溢洪道 (20)第七章水工隧洞与坝下涵管 (21)第八章渠系建筑物 (22)第九章水利枢纽 (25)第一部分课内训练第一章绪论一、填空题1.我国人均水资源约为世界水资源的。
2.河道常用的防洪体系为、、。
3.水利工程按所承担的任务可分、、、和。
4.水工建筑物按用途可分为、、、、和。
5.水工建筑物按使用时间可分为、。
6.组成水库枢纽的“三大件”包括、和等类型建筑物。
二、名词解释1.水利工程2.水利枢纽3.水工建筑物4.水利事业三、判断题1.我国地大物博,河流众多,是一个水资源充沛的国家。
()2.我国的水资源分布情况大体是南涝北旱的局面。
()3.水工建筑物的级别越高所采用的洪水重现期越短。
()4.所谓水利工程,是指对自然界的地表水和地下水进行控制和调配,以达到除害兴利目的而修建的工程。
()四、简答题1.我国水资源分布的特点是什么?2.水利工程按所承担的任务分为哪几类?3.简述水工建筑物的特点?4.水工建筑物按用途分为哪几类?5.为什么要在江河上兴建水利工程?6.兴建水利工程对国民经济、自然环境有哪些影响?如何充分利用其有利方面并做好不利方面的转化工作。
7.什么是水工建筑物的工作条件,工作条件应包括哪些内容?8.水工建筑物有哪些结构特点,有哪些工作特点?9.如何对水工建筑物分类?10.为什么要对水利水电枢纽工程分等和对水工建筑物分级,分等分级的原则、方法是什么,分等分级有哪些作用?11.请以三峡水利枢纽工程为例,说明水利工程的根本任务。
12.拟建高50m的土石坝,形成总库容2.0亿m3、装机容量9.0千kW、灌溉面积20万亩的水电枢纽工程。
试问该水利工程属几等?各主要、次要、临时建筑物属几级?13.下列哪些指标是确定水利工程等别的依据?哪些指标是提高挡水建筑物级别的依据?①水利兴利库容:②坝高;③总库容;④挡水建筑物类型;⑤水电站的装机容量;⑥水电站年发电量;⑦设计灌溉面积;⑧保护农田面积;⑨保护城镇及工矿区;⑩淹没损失;⑾过坝陆上交通货运量。
水工建筑物模拟试题及参考答案
![水工建筑物模拟试题及参考答案](https://img.taocdn.com/s3/m/1aae75108f9951e79b89680203d8ce2f01666512.png)
水工建筑物模拟试题及参考答案一、单项选择题(每题2分,共20分)1. 下列哪种材料不属于土工合成材料?A. 土工网B. 土工布C. 混凝土D. 土工格栅2. 下列哪种结构不属于支挡结构?A. 重力坝B. 支座C. 锚固洞D. 抗滑桩3. 下列哪种建筑物不属于水工建筑物?A. 堤坝B. 渠道C. 地铁D. 水闸4. 下列哪种施工方法不属于混凝土施工方法?A. 滑模施工B. 翻模施工C. 预应力施工D. 固模施工5. 下列哪种建筑物主要用于调节河流径流量?A. 水库B. 水闸C. 堤坝D. 渠道6. 下列哪种建筑物主要用于防洪?A. 水库B. 水闸C. 堤坝D. 渠道7. 下列哪种结构主要用于防止土体渗透?A. 土工合成材料B. 支挡结构C. 排水设施D. 加固土体8. 下列哪种施工方法主要用于混凝土施工?A. 土方施工B. 砌体施工C. 钢筋施工D. 木材施工9. 下列哪种建筑物主要用于水资源的利用?A. 水库B. 水闸C. 堤坝D. 渠道10. 下列哪种建筑物主要用于水产养殖?A. 水库B. 水闸C. 堤坝D. 渠道二、多项选择题(每题3分,共30分)11. 土工合成材料的种类包括哪些?A. 土工网B. 土工布C. 土工格栅D. 混凝土12. 支挡结构的类型包括哪些?A. 重力坝B. 支座C. 锚固洞D. 抗滑桩13. 水工建筑物的类型包括哪些?A. 堤坝B. 渠道C. 地铁D. 水闸14. 混凝土施工方法包括哪些?A. 滑模施工B. 翻模施工C. 预应力施工D. 固模施工15. 水库的主要功能有哪些?A. 调节河流径流量B. 防洪C. 供水D. 水产养殖三、判断题(每题3分,共30分)16. 土工合成材料是一种土工工程用的合成材料,具有较好的抗拉强度和抗剪强度。
(正确)17. 支挡结构主要用于承受土体的侧压力,防止土体滑移。
(正确)18. 渠道是一种用于引导水流的水工建筑物,主要用于农业灌溉。
西北农林科技大学水工建筑物自测题参考答案
![西北农林科技大学水工建筑物自测题参考答案](https://img.taocdn.com/s3/m/3f65c0f4524de518964b7dd3.png)
第一章绪论答案一、填空题1.。
2.3.河道整治与防洪工程、农田水利工程、水力发电工程、供水和排水工程、航运工程4.落差;流量5.挡水建筑物;泄水建筑物;输水建筑物;取水建筑物;整治建筑物;专门建筑物6.永久性建筑物;临时性建筑物二、名词解释1.水利工程指对自然界的地表水和地下水进行控制和调配,以达到除害兴利的目的而修建的工程。
2.水利枢纽由不同水工建筑物组成的综合体称为水利枢纽。
3.水工建筑物为综合利用水资源,达到防洪、灌溉、发电、供水、航运等目的,修建的不同类型的建筑物,以控制和支配水流,满足国民经济的需要。
三、判断题1.我国地大物博,河流众多,是一个水资源充沛的国家。
(×)2.我国的水资源分布情况大体是南涝北旱的局面。
(√)3.水工建筑物的级别越高所采用的洪水重现期越短。
(×)四、简答题1.我国水资源分布的特点是什么?()我国水资源由于地理位置和地形等原因有以下几个特点:①我国水资源总量丰富,但人均稀少:总量世界排行第六,人均占有量是世界人均占有量的1/4。
水能资源总量位居世界第一。
②水资源在时间、空间上分布不合理:大部分地区都有汛期和非汛期之分,汛期雨量大且集中。
在空间上南部东南部很大,北部西北部极少。
③与人口、耕地布局不相适应:2.水利工程按所承担的任务分为哪几类?①河道整治与防洪工程②农田水利工程③水利发电工程④供水和排水工程⑤航运工程3.水工建筑物的特点?①工作条件复杂:水压力浪压力冰压力地震动水压力渗流高速水流等对建筑物的稳定安全和耐久性影响较大。
②施工条件复杂:施工需要导流,进度紧,工期长,施工技术复杂,受气候影响大,排水施工难度大,交通运输困难等③对国民经济影响巨大:水利工程不但可以防洪、灌溉、发电、航运同时还可绿化环境,改良土壤,发展旅游等。
但处理不好会有反面作用,一旦失事将会给下游人民的生命财产和国家建设带来灾难性的损失,甚至是灭顶之灾。
4.水工建筑物按用途分为哪几类?①挡水建筑物②泄水建筑物③输水建筑物④取水建筑物⑤整治建筑物⑥专门建筑物5.说明分等、分级的意义、对象、依据?分等分级的意义(或目的):为贯彻执行国家经济、技术政策,达到既安全又经济的目的。
水工建筑物考试试题及答案
![水工建筑物考试试题及答案](https://img.taocdn.com/s3/m/ec326dbb05087632311212ff.png)
1:上游连接段用以引导__过闸__水流平顺地进入闸室,保护__两岸和闸基__免遭冲刷,并与__防渗刺墙__等共同构成防渗地下轮廓,确保在渗透水流作用下两岸和闸基的抗渗稳定性。
2、水闸消能防冲的主要措施有消力池、__海漫__、防冲槽等。
3、海漫要有一定的柔性,以适应下游河床可能的冲刷;要有一定的粗糙性以利于进一步消除余能;要有一定的透水性以使渗水自由排出。
6、隧洞进口建筑物的型式有__竖井式_、___塔式___、__岸塔式__、___斜坡式__。
其中__塔式__受风浪、冰、地震的影响大,稳定性相对较差,需要较长的工作桥。
7、正槽式溢洪道一般由_ 进水渠_ 、_控制段_、__泄槽__、消能防冲措施_ 、__出水渠__五部分组成。
其中___控制段___控制溢洪道的过水能力。
8、泄水槽纵剖面布置,坡度变化不宜太多,当坡度由陡变缓时,应在变坡处用__反弧段__连接,坡度由缓变陡时,应在变坡处用__竖向射流抛物线__连接。
9、水工隧洞按水流状态可分为__有压洞__、__无压洞__两种形式,___________更能适应地质条件较差的情况,但其_________复杂,所以应避免平面转弯。
10、回填灌浆是填充__衬砌__与__围岩__之间的空隙,使之结合紧密,共同受力,以改善__传力__条件和减少__渗漏__。
1.水闸是渲泄水库中多余洪水的低水头建筑物。
(×)2.辅助消能工的作用是提高消能效果,减少池长和池深,促成水流扩散,调整流速分布和稳定水跃。
(√)3闸下渗流使水闸降低了稳定性引起渗透变形和水量损失。
(√)4.水闸的水平防渗设备指的是铺盖,垂直防渗设备指的是齿墙、板桩和防渗墙。
(√)5.整体式平底板常在顺水流方向截取若干板条作为梁来进行计算。
(√)6.正槽溢洪道泄槽的底坡常小于临界坡降,以使水流平稳。
(×)7.围岩地质条件比较均一的洞身段不设施工缝。
(×)8.无压隧洞由于内水压力较大,从水流及受力条件考虑,一般用圆形断面。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第八章渠系建筑物自测题一、填空题1.渠系建筑物的类型较多,按其作用可以分为以下六类:建筑物、建筑物、落差建筑物、建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2.渠道系统,一般由级固定渠道所组成。
各自的作用不同,其中:渠为输水渠道,渠为配水渠道。
3.渠道设计的任务,是在给定的设计流量之后,选择渠道的、确定渠道以及渠道。
4.渠道的设计要求较多,如:①有足够的输水能力,以满足的需要;②有足够的水位,以满足的要求;③有适宜的流速,以满足的需要;等等。
5.渠道纵断面设计,主要内容是确定六条线:即①地面高程线、②、③最高水位线、④、⑤最低水位线和⑥。
6.有坝取水枢纽,是指河道水量、但水位、不能满足要求,或引水量较大,无坝引水不满足要求的情况。
7.无坝引水枢纽中,引水角一般为300~500,引水角越小,水流条件越、冲刷越、渠首的布置也就越。
8.渡槽,是指渠道跨越河、沟、渠、路或洼地时修建的过水桥,一般由、和等部分组成。
9.渡槽的适用条件,一般是所跨越的河渠相对高差,河道的岸坡,洪水流量的情况。
10.渡槽根据支撑结构的情况可分为:以及两大类。
11.梁式渡槽,根据其支承点位置的不同,可分为:式、式和式三种形式。
12.双悬臂式梁式渡槽,按照其悬臂的长度不同,可以分为式和式两种形式,其中式的跨中弯矩为零,底板受压,抗渗较为有利。
13.拱式渡槽,根据主拱圈的结构形式(支撑结构特点),分为式渡槽、式渡槽和式渡槽。
14.渡槽的水力计算方法是:当槽身长度L≥(15~20)(H为槽内水深),其流态属于流,流量公式为______ ______;当L<(15~20)H时,其流量按公式计算。
15.梁式渡槽槽身纵向结构计算时,一般按情况设计;横向结构计算时,一般沿方向取单位长度,按问题设计。
16.梁式渡槽的支撑形式,有槽墩式、排架式两种。
对于后者,主要包括:、、A字形排架、和组合式排架等。
17.渡槽的基础形式较多,按照结构和受力特点,一般分为、、以及沉井基础等。
18.桥面是直接承受各种荷载的部分,桥面的构造主要包括:行车道板、、、变形缝等。
19.倒虹吸管一般由进口段、管身段、出口段三部分组成。
进口段主要包括:等,设计要求;出口段主要设置有闸门和渐变段等。
20.倒虹吸管的纵剖面布置形式,主要有以下几种:、、桥式倒虹等。
21.倒虹吸管的管身埋设深度,对于跨河情况,管顶应在以下0.5m;对于穿越公路情况,管顶应在路面以下 m。
22.渠系建筑物中,陡坡是指上游渠道水流沿下泄到下游渠道的建筑物。
二、名词解释:1.渠系建筑物2.渠道3.渡槽4.跌水5.陡坡6.倒虹吸7.双曲拱桥8.桥面铺装层9.等代荷载三、判断题1.渠系建筑物中,陡坡、跌水都是落差建筑物。
()2.渠道的线路最好选择为直线,但是必须转弯时,对于不衬砌的渠道,其转弯半径一定要比衬砌的渠道大。
()3.渠道设计的任务是:选定渠道的路线,确定渠道的纵、横断面及渠道的构造,确定渠道的设计流量和糙率等。
()4.位于弯道凹岸的取水枢纽,其位置应设在弯道的顶点处,以便于利用弯道环流作用,引取表层清水,防止泥沙进入渠道。
()5.河道中的取水枢纽当中,引水闸的引水角越小越好。
()6.在双悬臂式梁式渡槽中,对于等弯矩式结构,由于跨中弯矩与支座弯矩相等,所以结构合理,配筋较少,较为经济。
()7.梁式渡槽的槽身侧墙,在纵向起着梁的作用,所以,加高侧墙可以提高墙身的纵向承载能力。
()8.渡槽的整体板基础,一般为钢筋混凝土结构,对于变形有一定的抵抗能力,也称柔性基础。
()9.在同样的条件下,铰结桥板比无横向联系的桥板受力条件要好。
()10.桥与渡槽的主要区别是:在构造上,除桥面结构外,其余部分二者基本相似;在荷载上,桥除承受恒载外,还承受活载;在基础处理上,无冲刷问题。
()11.桥梁上的汽车制动力,是指车辆在刹车时,为克服车辆的惯性力而在路面与车辆之间所发生的滑动摩擦力。
()12.修建渡槽,比修建填方渠道的涵洞过流能力大,但是,比修建倒虹吸管水头损失也大。
()13.倒虹吸管的镇墩,一般采用混凝土或钢筋混凝土重力式结构形式,其位置不宜设置在倒虹吸管的转弯处。
()14.倒虹吸管水力计算的任务是:根据渠道水力要素和上游渠底高程,选定合理的管径,确定下游渠底高程和进出口的水面衔接形式。
()15.跌水一般由进口连接段、控制缺口、陡坡段、消力池和下游连接段组成。
()16.陡坡由进口连接段、控制缺口、跌水墙、消力池、出口连接建筑物组成。
()四、选择题1.渡槽、倒虹吸和涵洞,属于()。
A、控制建筑物B、落差建筑物C、交叉建筑物D、泄水建筑物2.跌水与陡坡,属于()。
A、控制建筑物B、落差建筑物C、交叉建筑物D、泄水建筑物3.下列渠系建筑物中,属于控制建筑物的是 ( )。
A、节制闸B、渡槽C、跌水陡坡D、泄水闸4.为了满足防洪要求,获得发电、灌溉、供水等方面的效益,需要在河流的适宜地段修建不同类型的建筑物,用来控制和支配水流,这些建筑物通称为()。
A、挡水建筑物B、水利枢纽C、大坝D、水工建筑物5.当上一级渠道的水量丰富、水位较高时,则其引水方式应采用( )。
A、无坝取水B、有坝取水C、蓄水取水D、抽水取水6.无坝引水枢纽的组成,不应包含( )。
A、引水闸B、节制闸C、冲沙闸D、排沙闸7.梁式渡槽的支承形式有墩式和排架式两种,排架式支承结构一般有( )。
A、单排架、双排架、B、U型排架、组合式排架C、升卧式排架;D、半地下式排架。
8.渡槽的基础形式较多,属于刚性基础的形式为()。
A、混凝土基础B、钢筋混凝土基础C、钻孔桩基础D、以上都是(A+B+C)9.道路与渠道相交叉,因高差较小(渠高路低),应采用()方案。
A、渡槽B、桥梁C、涵洞D、倒虹吸10.单级跌水的落差,一般不超过( )。
A、1 米B、5米C、3 米D、10米五、问答题1.渠系建筑物有哪些特点?2.倒虹吸管的适用条件主要是什么?3.说明单级跌水有哪几部分组成?各自的作用是什么?4.渡槽与填方渠道连接的方式有哪几种?5.根据跌差大小,跌水可分为哪几种类型?跌水口的作用是什么?6.渠系建筑物的主要类型有哪些?其作用是什么?7.渠系建筑物的布置原则有哪些?8.渠道设计的要求有哪些?在设计时如何考虑?9.梁式渡槽的支承形式有哪几种?各有何优缺点?适用条件是什么?10.试说明渡槽常用基础的种类及适用范围。
11.桥梁与渡槽相比,在构造上、荷载上的主要区别是什么?12.桥面包括哪些部分?交通桥的桥面铺装层有何作用?13.如何考虑作用在桥梁上的荷载及其组合?14.若桥梁的计算荷载为汽-10级,其具体含义是什么?其验算荷载用什么?15.等代荷载的作用是什么?16.倒虹吸管的作用是什么?比较渡槽与倒虹吸管的工作特点和适用条件。
17.倒虹吸管的布置形式有哪几种?各自的特点是什么?18.如何考虑作用在倒虹吸管上的荷载及其组合?19.跌水与陡坡有何区别?20.跌水一般有几部分组成?各部分作用是什么?第八章渠系建筑物答案一、填空题1.渠系建筑物的类型较多,按其作用可以分为以下六类:控制建筑物、交叉建筑物、落差建筑物、泄水建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2.渠道系统,一般由四级固定渠道所组成。
各自的作用不同,其中:干支渠为输水渠道,斗农渠为配水渠道。
3.渠道设计的任务,是在给定的设计流量之后,选择渠道的断面尺寸、确定渠道形状、结构以及渠道空间位置。
4.渠道的设计要求较多,如:①有足够的输水能力,以满足灌区的需要;②有足够的水位,以满足自流灌溉的要求;③有适宜的流速,以满足不冲不淤的需要;等等。
5.渠道纵断面设计,主要内容是确定六条线:即①地面高程线、②渠道纵坡、③最高水位线、④正常水位线、⑤最低水位线和⑥渠底线。
6.有坝取水枢纽,是指河道水量较丰富、但水位较低、不能满足自流灌溉要求,或引水量较大,无坝引水不满足要求的情况。
7.无坝引水枢纽中,引水角一般为300~500,引水角越小,水流条件越平顺、冲刷越轻、渠首的布置也就越困难。
8.渡槽,是指渠道跨越河、沟、渠、路或洼地时修建的过水桥,一般由槽身、支撑结构和基础及进出口建筑物部分组成。
9.渡槽的适用条件,一般是所跨越的河渠相对高差较大,河道的岸坡较陡,洪水流量较大的情况。
10.渡槽根据支撑结构的情况可分为:梁式渡槽及拱式渡槽两大类。
11.梁式渡槽,根据其支承点位置的不同,可分为:简支梁式、双悬臂梁式和单悬臂梁式三种形式。
12.双悬臂式梁式渡槽,按照其悬臂的长度不同,可以分为等跨双悬臂式和等弯矩双悬臂式两种形式,其中等跨双悬臂式的跨中弯矩为零,底板受压,抗渗较为有利。
13.拱式渡槽,根据主拱圈的结构形式(支撑结构特点),分为板拱式渡槽、肋拱式渡槽和双曲拱式渡槽。
14.渡槽的水力计算方法是:当槽身长度L≥(15~20)(H为槽内水深),其流态属于明渠均匀流,流量公式为Q=A﹡C﹡Ri;当L<(15~20)H时,其流量按淹没宽顶堰流公式计算。
15.梁式渡槽槽身纵向结构计算时,一般按满槽水情况设计;横向结构计算时,一般沿槽长方向取单位长度,按平面问题设计。
16.梁式渡槽的支撑形式,有槽墩式、排架式两种。
对于后者,主要包括:单排架、双排架、A字形排架、和组合式排架等。
17.渡槽的基础形式较多,按照结构和受力特点,一般分为刚性基础、整体板基础、钻孔桩以及沉井基础等。
18.桥面是直接承受各种荷载的部分,桥面的构造主要包括:行车道板桥面铺装、人行道、栏杆、变形缝等。
19.倒虹吸管一般由进口段、管身段、出口段三部分组成。
进口段主要包括:进水口、拦污栅、闸门、启闭机、进口渐变段、沉沙池等,设计要求为具有平顺的轮廓,应满足稳定、防冲和防渗等要求;出口段主要设置有闸门和渐变段等。
20.倒虹吸管的纵剖面布置形式,主要有以下几种:竖井式、斜管式、曲线式、桥式倒虹等。
21.倒虹吸管的管身埋设深度,对于跨河情况,管顶应在冲刷线以下0.5m;对于穿越公路情况,管顶应在路面以下 1.0 m。
22.渠系建筑物中,陡坡是指上游渠道水流沿陡槽槽身下泄到下游渠道的落差建筑物。
二、名词解释1.渠系建筑物在灌排渠道上为了满足控制水流,分配水量,上下游连接和水流的交叉等要求而修建的水工建筑物。
2.渠道属渠系建筑物。
灌溉渠道一般可分为干、支、斗、农四级固定渠道。
干支渠主要起输水作用,称输水渠道,斗农渠主要起配水作用,称为配水渠道。
3.渡槽输送水流跨越渠道、河流、道路、山冲、谷口等的架空输水建筑物。
4.跌水在落差建筑物中水流呈自由抛射状态跌落于下游消力池的叫跌水。
可分为两种形式:单级跌水,多级跌水。
5.陡坡属于落差建筑物的一种,是水流受陡槽约束而仍沿槽身下泄的建筑,由进口连接段、控制堰口、陡坡段、消力池和出口连接段组成。
根据地形条件和落差大小,也可建成单级或多级。
