ease声场模拟分析报告

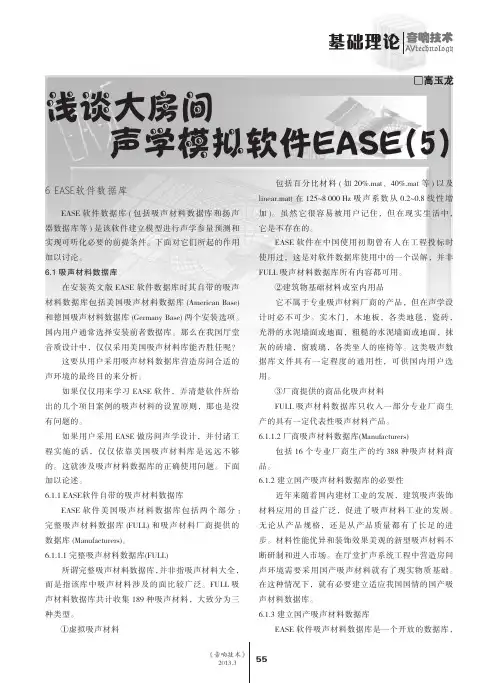

浅谈大房间声学模拟软件EASE_5_
6 EASE软件数据库EASE软件数据库(包括吸声材料数据库和扬声器数据库等)是该软件建立模型进行声学参量预测和实现可听化必要的前提条件。
下面对它们所起的作用加以讨论。
6.1 吸声材料数据库在安装英文版EASE软件数据库时其自带的吸声材料数据库包括美国吸声材料数据库(American Base)和德国吸声材料数据库(Germany Base)两个安装选项。
国内用户通常选择安装前者数据库。
那么在我国厅堂音质设计中,仅仅采用美国吸声材料库能否胜任呢?这要从用户采用吸声材料数据库营造房间合适的声环境的最终目的来分析。
如果仅仅用来学习EASE软件,弄清楚软件所给出的几个项目案例的吸声材料的设置原则,那也是没有问题的。
如果用户采用EASE做房间声学设计,并付诸工程实施的话,仅仅依靠美国吸声材料库是远远不够的。
这就涉及吸声材料数据库的正确使用问题。
下面加以论述。
6.1.1 EASE软件自带的吸声材料数据库EASE软件美国吸声材料数据库包括两个部分:完整吸声材料数据库(FULL)和吸声材料厂商提供的数据库(Manufacturers)。
6.1.1.1 完整吸声材料数据库(FULL)所谓完整吸声材料数据库,并非指吸声材料大全,而是指该库中吸声材料涉及的面比较广泛。
FULL吸声材料数据库共计收集189种吸声材料,大致分为三种类型。
①虚拟吸声材料包括百分比材料(如20%.mat、40%.mat等)以及linear.mat(在125~8 000 Hz吸声系数从0.2~0.8线性增加)。
虽然它很容易被用户记住,但在现实生活中,它是不存在的。
EASE软件在中国使用初期曾有人在工程投标时使用过,这是对软件数据库使用中的一个误解,并非FULL吸声材料数据库所有内容都可用。
②建筑物基础材料或室内用品它不属于专业吸声材料厂商的产品,但在声学设计时必不可少。
实木门,木地板,各类地毯,瓷砖,光滑的水泥墙面或地面,粗糙的水泥墙面或地面,抹灰的砖墙,窗玻璃,各类坐人的座椅等。
EASE4.3音响声场分析绘图教程(指标的分析)
直达声:
第一种出图方式
直达声:
第二种出图方式
混合声:
第一种出图方式
混合声:
第二种出图方式
C7: 直达声与混响声的声能比
第一种出图方法
C7:
第二种出图方式
C50: 语言清晰度(明ቤተ መጻሕፍቲ ባይዱ度)
第一种出图方式
C50:
第二种出图方式
ALC:
第一种出图方式
ALC:
第二种出图方式
STI:
第一种出图方式
音响声场分析—EASE软件
声音模拟绘图
EASE软件的10项主要功能:
1、计算和显示厅堂混响时间与频率的关系曲线; 2、计算和显示厅堂听众区域在不同频率下的直达声声场声压级分布曲 线; 3、计算和显示厅堂听众区域在不同频率下的直达声混响声总声场的声 压级分布曲线; 4、计算和显示厅堂听众区辅音清晰度损失率分布曲线; 5、计算和显示厅堂听众区快速语言传递分布曲线; 6、计算和显示声音的清晰度: a、直达声与混响声的声能比C7 b、语言清晰度(明晰度)C50 c、音乐清澈度(透明度)C80 7、计算和显示一定时间内的直达声与混响声声能之 和; 8、计算和显示扬声器在听众区的瞄准点及声场 的等声压级图; 9、显示扬声器在-3dB/-6dB/-9dB覆盖角的声线图; 10、计算和显示在听众席某一测试点处的加全或不加权的频率响应曲线。
打开EASE软件的主界面:
新建一个文件:
• 点file new porject创 建新的文件
• 创建新建文件后转到下个窗 口,输入项目工程的名称。 然后按下一步
一、舞台房间模型的创建
创建后的界面:
• 点创建模型按钮开始 • 建模
点开后建模的界面如下:
EASE声场分析说明.doc
声场分析计算机模拟声场分析 (2)1. EASE 4.3电脑设计系统简介 (2)2. 分析依据: (2)3. 电视电话会议室声场分析 (4)4. 电视电话会议室分析结果 (11)5. 作战指挥室声场分析 (12)6. 作战指挥室分析结果 (19)计算机模拟声场分析为使武警水电会场声学方案设计更好地符合实际的效果,运用当代先进的计算机模拟技术,根据实际尺寸建立计算机建筑模型,对方案设计的音响效果进行计算机模拟验证,以确认设计的合理性,以及能满足技术要求,达到预期效果。
设计运用的是著名的声场分析软件——EASE4.3。
1.EASE 4.3电脑设计系统简介EASE(全称ELECHO ACOUSTIC SIMNLATOR FOR ENGINEER)是由德国人在九十年代中期开发的通用数据库,现已成为世界上最为广泛使用的声学设计软件。
EASE是采用计算机CAD技术进行模拟声场的模型建设、声学设计、声学计算与声学分析的综合设计软件。
我们现在使用的是EASE 4.3版本,主要用它进行模拟验算的声学参数有:•声场声压的分布——对声场的均匀度、频率响应及分布进行分析计算•声场清晰度的计算——对声音清晰度的分析计算2.分析依据:武警水电电视电话会议室以及作战指挥室扩声系统属厅堂扩声。
声学特性指标采用广播电影电视部部分标准GYJ25-86<<厅堂电声系统声学特性指标>>中语言和音乐兼用的电声系统二级(语言扩声一级)声学特性指标。
RASTI----快速语言传输指数(rapid speech transmission index)是语言传输指数法(STI法)在某些条件下的一种简化形式,用来测定与可懂度有关的语言传输质量。
在EASE中0.75~1(含0.75)为优,0.6~0.75(含0.6)为良好,0.45~0.6(含0.6)为一般,0.3~0.45(含0.3)为较差,小于0.3为差.一般大于0.5为好.ALC-----辅音清晰度损失百分比(%ALCONS)是一种语言可懂度的度量方法。
AR蹦床EASE分析结果
声学模拟软件—EASE声学分析报告计算机模拟是现代扩声系统设计的重要手段,为了保证该房间的扩声效果,需要对声学设计方案进行全面地计算机声场模拟分析,验证声场设计是否达到预期指标。
我们采用目前国际通用的电声系统模拟软件EASE4.3,其主要功能是对封闭大型空间或者敞开空间以及半闭空间的各种声学行为加以模拟,它能够较准确地模拟出加入扬声器后各项声学特性指标。
该系统已经广泛应用于体育场馆,剧场剧院、演播室等扩声系统设计中。
它通过针对厅堂的建筑设计,建立与施工图纸精确度相同的三维立体模型,在软件中输入各种扬声器参数,确定扬声器的安装位置,通过计算机运算,十分准确的仿真出扩声声场分布和声学参数,预测声场效果。
通过模拟分析,验证和优化设计方案,达到最终的设计目标。
EASE软件可以准确地预测声场分布、直达声声场分布、快速语言传递指数STIPA,辅音损失度%ALcons等。
厅堂扩声系统由扩声设备和声场组成。
不同功能的厅堂扩声系统,国家设计规范都有相应的声学特性指标要求,要满足这些设计要求,传统的做法是采用经典的声学公式(建筑声学、电声学)对厅堂进行计算。
进行这样的计算工作量大,而且准确度小。
采用声学模拟设计软件,用计算机辅助设计的方法完成这一工作,能够达到事半功倍的效果,厅堂扩声系统应达到与其功能相当的厅堂扩声系统的声学特性指标。
在进行工程的深化设计时,需提供图文并茂的厅堂扩声系统工程专业设计方案。
除了电声系统设备组成设计外,还包括用声学模拟软件进行设计,提供厅堂建筑模型图、混响时间与频率关系曲线图、辅音清晰度损失率分布曲线图、快速语言传递指数分布曲线图、听音面7个频率下的声压级分布图等。
以便预计本工程达到相应声学指标的情况,对工程调试进行指导。
自20世纪70年代以来国际上一些著名的公司相继开发声学(建声、电声)模拟计算机辅助设计软件。
这些软件在不同的时期适应不同品牌扬声器数据库。
随着计算机硬件和操作系统的逐渐升级,其软件计算方法也在不断完善,建模方法和计算结果的显示也在不断地完善。
ease声场设计
Ease声场设计声场设计是音响工程中非常重要的一个环节,它关乎到音乐或语音在特定空间中的传播效果。
一个好的声场设计可以提高听众在现场的听觉体验,并为演出或演讲的成功增添一份质感。
而在声场设计中,Ease声场设计软件是一款非常强大且被广泛使用的工具。
什么是Ease声场设计Ease声场设计是一款由AFMG Technologies GmbH公司开发的声场模拟软件。
它能够模拟音频在特定空间中的传播情况,包括声音延迟、增益、反射、共鸣等参数。
通过Ease,用户可以在计算机上预测和优化声音系统的效果,减少实际设置中的试错时间,提高整体的声音品质。
使用Ease进行声场设计的优势Ease声场设计具有许多优势,使其成为音响工程师们广泛使用的工具之一。
1. 精确的声音模拟Ease通过准确的声音模拟,可以帮助用户在计算机上模拟真实环境中的声音传播情况。
用户可以输入场地的尺寸、形状和材料等参数,软件会根据这些信息计算声音传播路径、声压级和各类反射等。
这样,用户可以在真实的声场环境之前就进行声音效果的预判,避免试错。
2. 高效的系统优化Ease提供了各种工具和功能,可以帮助用户优化声音系统的配置。
例如,用户可以根据建筑物的各类材料和声学特性调整模拟环境,使声音得到最佳传播效果。
此外,Ease还可以根据不同扬声器的特征和位置,提供最优的系统配置建议,帮助用户更好地利用音响设备,提高整体的音质。
3. 提供全面的数据分析Ease不仅可以帮助用户进行声场模拟,还可以提供全面的数据分析。
用户可以通过软件获得各类图表、图形和数据报告,了解声音在不同位置的传播情况,以及各种因素对声音效果的影响。
这样,用户可以根据数据进行精确的调整和改进,使声场设计更为理想。
4. 方便易用的界面Ease声场设计软件拥有直观、清晰的用户界面,使得用户能够轻松上手并快速掌握各类功能和操作。
软件提供了丰富的图形化界面和操作工具,使用户能够方便地进行声场模拟和系统优化,提高工作效率。

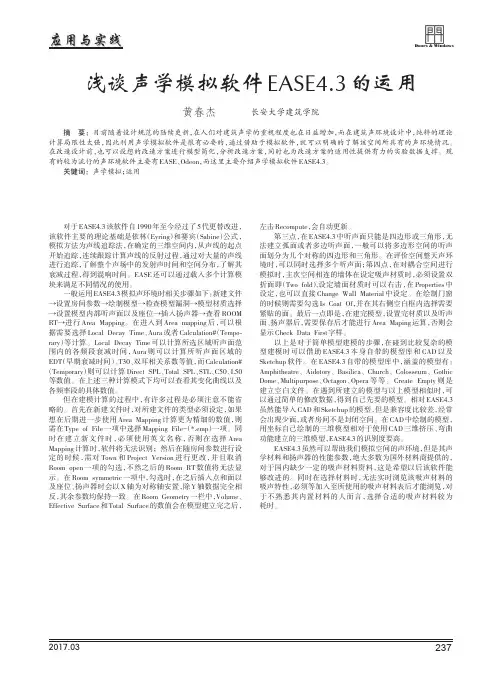

浅谈声学模拟软件EASE4.3的运用
左击 Recompute, 会自动更新。 会自动更新 。 第三点, 第三点 , 在 EASE EASE4 4.3 中听声面只能是四边形或三角形 中听声面只能是四边形或三角形, , 无 法建立弧面或者多边听声面, 法建立弧面或者多边听声面 , 一般可以将多边形空间的听声 面划分为几个对称的四边形和三角形。 面划分为几个对称的四边形和三角形 。在评价空间整天声环 境时, 境时 , 可以同时选择多个听声面; 可以同时选择多个听声面 ; 第四点, 第四点 , 在对耦合空间进行 模拟时, 模拟时 , 主次空间相连的墙体在设定吸声材质时, 主次空间相连的墙体在设定吸声材质时 , 必须设置双 折面即 (Two fold) , 设定墙面材质时可以右击 设定墙面材质时可以右击, , 在 Properties 中 设定, 设定 , 也可以直接 Change Wall Material 中设定 中设定。 。 在绘制门窗 的时候则需要勾选 Is Coat Of, 并在其右侧空白框内选择需要 紧贴的面。 紧贴的面 。最后一点即是 最后一点即是, , 在建完模型, 在建完模型 , 设置完材质以及听声 面、 扬声器后, 扬声器后 , 需要保存后才能进行 Area Maping 运算 运算, , 否则会 显示 Check Data First 字样 字样。 。 以上是对于简单模型建模的步骤, 以上是对于简单模型建模的步骤 , 在碰到比较复杂的模 型建模时可以借助 EASE EASE4 4.3 本身自带的模型库和 CAD 以及 Sketchup 软件 软件。 。 在 EASE EASE4 4.3 自带的模型库中 自带的模型库中, , 涵盖的模型有: 涵盖的模型有 : Amphitheatre、Aidotory、Basilica、Church、Colosseum、Gothic Dome、 Multipurpose、 Octagon、 Opera 等等 等等。 。 Create Empty 则是 建立空白文件。 建立空白文件 。 在遇到所建立的模型与以上模型相似时 在遇到所建立的模型与以上模型相似时, , 可 以通过简单的修改数据, 以通过简单的修改数据 , 得到自己先要的模型。 得到自己先要的模型 。相对 EASE EASE4 4.3 虽然能导入 CAD 和 Sketchup 的模型 的模型, , 但是兼容度比较差, 但是兼容度比较差 , 经常 会出现少面, 会出现少面 , 或者房间不是封闭空间。 或者房间不是封闭空间 。在 CAD 中绘制的模型 中绘制的模型, , 用坐标自己绘制的三维模型相对于使用 CAD 三维挤压 三维挤压、 、 弯曲 功能建立的三维模型, 功能建立的三维模型 , EASE4 EASE 4.3 的识别度要高 的识别度要高。 。 EASE4 EASE 4.3 虽然可以帮助我们模拟空间的声环境 虽然可以帮助我们模拟空间的声环境, , 但是其声 学材料和扬声器的性能参数, 学材料和扬声器的性能参数 , 绝大多数为国外材料商提供的, 绝大多数为国外材料商提供的 , 对于国内缺少一定的吸声材料资料, 对于国内缺少一定的吸声材料资料 , 这是希望以后该软件能 够改进的。 够改进的 。 同时在选择材料时 同时在选择材料时, , 无法实时浏览该吸声材料的 吸声特性, 吸声特性 , 必须等加入至所使用的吸声材料表后才能浏览, 必须等加入至所使用的吸声材料表后才能浏览 , 对 于不熟悉其内置材料的人而言, 于不熟悉其内置材料的人而言 , 选择合适的吸声材料较为 耗时。 耗时 。
大报告厅EASE声场模拟分析报告
大报告厅扩声系统——声学特性指标EASE计算分析书1.1建筑模型1.2满场混响时间曲线图1.3三维声学模型1.4声场模拟图100Hz观众席模拟声压级图250Hz观众席模拟声压级图500Hz观众席模拟声压级图1000Hz观众席模拟声压级图2000Hz观众席模拟声压级图4000Hz观众席模拟声压级图8000Hz观众席模拟声压级图500Hz语音辅音清晰度损失百分比1000Hz语音辅音清晰度损失百分比2000Hz语音辅音清晰度损失百分比500Hz语言快速传输指数1000Hz语言快速传输指数2000Hz语言快速传输指数1.5本扩声系统计算分析结论根据国标《厅堂扩声系统设计规范》(GB50371-2006),大报告厅扩声系统应达到多用途类扩声一级声学特性指标,需满足以下几个指标:1、最大声压级:额定通带内:大于或等于103dB;2、传输频率特性:以100~6300Hz的平均声压级为0dB,在此频带内允许范围:-4dB~+4dB;3、传声增益:125~6300Hz的平均值大于或等于-8dB;4、稳态声场布均匀度:1000Hz时小于或等于6dB,4000 Hz时小于或等于+8dB;5、系统总噪声级:NR-20;根据上述EASE声学模拟,结果如下:最大声压级声场模拟平均最大声压级115.27dB;大于103dB,满足标准要求,并有较大的动态余量。
传输频率特性声场模拟传输频率特性声场分析图模拟传输频率特性完全满足标准要求。
传声增益本系统扩声形式下话筒不受扬声器影响,传声增益满足标准要求。
声场不均匀度模拟声场不均匀度如声场分析图,详细数据如下:频率(Hz) 最大声压级(dB) 最小声压级(dB) 不均匀度(dB)125 114.68 115.95 1.27250 113.99 115.58 1.59500 113.21 114.96 1.751000 111.29 114.77 3.482000 110.03 114.79 4.764000 109.38 114.87 5.498000 108.67 113.54 4.87模拟声场不均匀度满足标准要求。
EASE4.0声场模拟分析图
EASE4.0声场模拟分析图
EASE4.0声学软件
我们采用EASE4.0音场模拟软件可以协助我们设计及解决声学上的问题,只需绘制相应的建筑结构图纸,放置好音箱的位置及型号,此系统便可以协助您计算出不同声频反射情况,由此可知反射问题最严重的部分。
我们可以针对这些部分加上吸音材料,从而得到最好的声学效果;同时,此系统更可以计算声场平均情况,在音箱的位置及选择等设计上会否出现问题,更可做前期的时差报告,只有国际公司才会拥有如此先进的器材。
特此我们针对小剧场的布局和摆位,测出以下信息。
1000hz直达声
2000hz直达声
4000hz直达声
6300hz直达声。
EASE3.0高级应用之声场设计
EASE3.0高级运用之声场设计------------谢勇声场设计的主要内容声场设计是电声设计的核心。
当我们绘制好模型之后,确立好了厅堂基本的吸声材料之后,就可以进行声场的设计工作了。
通常情况下,声场设计主要的工作内容就是根据各种厅堂的结构类型来进行音箱的选型和分布形式的设计,后期还要根据声场的不同情况对建声环境和装饰材料做最终调整。
声场设计的原则当我们拿到工程图纸的时候,在脑海中首先就可以大概确立扬声器系统的扩声形式。
目前常用的扩声分布形式有:集中式、分散式、集中加分散式。
当然,无论采用哪中分布形式,始终都要围绕以下几点来指导具体的设计:1、根据不同类型的厅堂来定义合理的混响时间;所谓定义合理的混响时间,是必须靠更改模型相关面的吸声材料来实现的。
在实际工程的运作中,往往很多建筑材料并不是设计人员所能决定的,但是,我们可以在其他面上选择相应的材料来弥补现有的吸声材料所造成的不足。
同时,在方案的设计说明中,我们要提出当前甲方使用此材料的不足,我们可以根据EASE模拟的结果给出合理的建议。
2、确定适当的声压级;根据厅堂的面积、容积以及结构的不同,来选择相应不同类型的扬声器系统。
不同性质的厅堂,根据级别的高低,声压级也不尽相同。
具体内容请参照国家相关相关规定中的不同厅堂的声压级标准。
这里,我们设计时主要考虑的是功率的大小以及灵敏度的高低。
3、保证声压均匀的覆盖整个听众区;这跟扬声器的辐射特性、扬声器系统采用的分布方式以及房间是否存在声场缺陷有直接关系。
另外,各扬声器的功率大小的分配也直接影响声压级分布是否均匀。
4、尽量减少声压的重叠与干涉;这和扬声器的分布排列形式、指向角度、扬声器覆盖角度大小是密不可分的。
特别是当多组音箱同时出现在同一声场时,此问题尤为严重。
5、达到较高的传声增益;在声场中,扩声系统无论能达到多么高的声压级,当有话筒或声学乐器存在时,总是不能完全发挥。
因此,传声增益始终是一个不容忽视的问题。
计算机声学模拟分析(声学建模)
计算机声学模拟分析(声学建模)1.计算机模拟声场分析说明为了确保多功能厅会议扩声系统的设计符合实际效果,我们采用了当代先进的计算机模拟技术。
我们的技术人员进行了现场勘测并建立了计算机建筑模型(与现场比例为1:1),以验证方案设计的声场效果和现场施工、安装、调试情况的正确性。
这也为后期我们的测试提供了良好的参考依据,以确保达到预期效果。
我们使用声场分析软件EASE,模拟验算的声学参数包括声场声压的分布、声场清晰度的计算。
其中,声场声压的分布分析计算了声场的直达声、均匀度、声学射线跟踪和分布。
声场清晰度的计算分析了声音的清晰度,包括快速语言传输指数(STI)和辅音清晰度损失率(ALC)。
2.分析依据多功能厅的参与声学计算面积为2062平方米,声容积为3417立方米。
多功能厅扩声系统属于厅堂扩声,声学特性指标采用广播电影电视部标准《厅堂扩声系统设计规范》-2006标准特性。
在评估声学特性指标时,我们采用了快速语言传输指数(RASTI)和辅音清晰度损失率(ALC)。
RASTI是语言传输指数法(STI法)在某些条件下的一种简化形式,用于测定与可读懂度有关的语言传输质量。
我们使用普茨长公式,根据不同范围的参考值评价RASTI。
ALC是一种度量语言明晰度的方法,我们使用普茨长公式,根据不同范围的参考值评价ALC。
本文介绍了多功能厅的声学数据分析,包括建筑模型图、音箱声向图、3dB覆盖图、声压图、直达声分析图、RASTI分析图、ALCons%分析图、RT60图、声学射线跟踪图、瀑布图、45度视角扬声器布置图、鸟瞰声向图、立体声向图、3dB线声场覆盖图等十种图形。
其中,主扩全频扬声器和辅助扬声器参与了声学计算,而低音扬声器和返听扬声器则未参与。
数据分析表明,不同频率下全场总声压级的范围和平均声压值均有所不同。
EASE软件声学参量模拟可信度的探讨
( i j ie n ier g Istt,Taj 0 1 1 hn ) Ta i Vd oE g ei ntue i i 30 9 ,C ia nn n n i nn
【 btat T es ua o eut o om aos c aa t sdt b h ow r E S ( grl so vri A s c 1 h i lin r l fr cut sp r e aa ytesf ae A E r ad s f es n r m t s s o i me r t e e o
【 摘 要 】长 久 以来 , 们 对 声 学 模 拟 软 件 E S 无 论 版 本 高 低 ) 测 的 一 些 室 内声 学 参 量 数 据 结 果 都 深 信 不 疑 . 人 A E( 预
并 以此 为依 据 , 使 在 某 些厅 堂扩 声 系统 工 程 招 标 中, 其 作 为 工 程设 计标 书 中 一个 不 可 或 缺 的设 计 要 求。笔 者 多 致 将
o d t r c g ie nd r er o e o n z a us t e ot r e h sfwa e, t e es ls f t e o m a o sis a a t r f r he a e o h r u t o r o h c u tc p r me es o t s m lom usng i
df r n p r t n mo u e r o ae i e e t o ea i d l s a e c mp r d, a ay e n ic s e .T e a ay i h ws t a n y t e AURA mo u e o n lz d a d d s u s d h n l ss s o t o l h h d l i u tb e f r t e a o s c l s lt n o h o n en o c me t s se i o - i u e f l . s s i l h c u t a i ai n t e s u d r if r e n y tm n n n d f s ed a o i mu o i
声场分析报告
声场分析报告简介声场分析是对于一个特定环境中声音的传播及其对听觉体验的影响进行评估的科学方法。
声场分析可应用于各种领域,包括音频工程、建筑设计、音乐制作等。
通过对声场进行分析,我们可以了解声音在不同环境中的表现和声学特性,并提供有关如何改进声学环境的建议。
本报告将对一个特定的声场进行分析,评估其声学特性并提出改进的建议。
背景声场分析是一项复杂的任务,需要了解声音在环境中的传播方式以及声学特性。
声场的声学特性受到多种因素的影响,包括空间的大小、形状、材料、人员活动等。
通过声场分析,我们可以对声音的传播路径、反射率、衰减等进行测量和评估。
声场分析的重要性声场分析对于各个领域都具有重要意义。
在音频工程中,合理的声场设计可以提高声音的清晰度和立体感,提供更好的听觉体验。
在建筑领域,声场分析可以帮助设计师在建筑设计中考虑到声学因素,提供更好的室内空间体验。
在音乐制作中,声场分析可以帮助音乐人员在录音和混音过程中掌握良好的声音定位和分散效果。
声场分析方法声场分析可以使用多种方法和工具进行。
下面介绍几种常用的声场分析方法。
声学模拟软件声学模拟软件是进行声场分析最常用的工具之一。
通过使用声学模拟软件,我们可以模拟声音在不同空间中的传播和反射特性。
这些软件通常基于物理计算和声学原理,可以预测声音在特定环境中的表现。
常用的声学模拟软件包括EASE、CATT-Acoustic等。
实地测试实地测试是另一种常用的声场分析方法。
通过在实际场地进行测量和记录,我们可以获取与空间声学相关的数据。
这些数据可以用于分析声音的反射、衰减、延迟等特性。
实地测试通常需要使用专业的测量设备,如声压级计、频谱分析仪等。
主观评估主观评估是一种直观的声场分析方法。
通过让专业听者或受试者在声场中进行听觉测试,我们可以评估声音的质量、清晰度、定位效果等。
主观评估可以提供关于声场表现的直接反馈,帮助我们了解听众的听觉体验。
声场分析报告示例下面是一个声场分析报告的示例,以帮助您更好地理解声场分析的内容和格式。
EASE软件声学设计图例分析
EASE软件声学设计图例分析扩声系统声学特性计算机辅助设计建声、电声系统声学特性计算机辅助设计应用计算机对厅堂建声和扩声系统声学特性进行辅助设计的实用系统软件源于八十年代中期的美国,以后国际上有名的公司相继开发出能适应不同品牌扬声器数据库的CAD软件,并不断完善计算方法和结果展示。
最具代表性的有:美国JBL公司的CADP2、荷兰菲利浦公司的THE PHD PROGRAM、美国BOSS公司的THE SPEAKER、美国MARK IV ’S集团的ACOUSTA CADD和日本TOA公司与日本东京大学联合开发的CAD软件等。
而今国际上最具盛名并广泛采用的是德国人在九十年代中期开发的通用数据库EASE(Electro Acoustic Simulator for Engineers)设计软件。
声学CAD计算系统具有很好的可信度,如果厅堂的建声数据足够准确,CAD计算的数据与最终的电声实测结果相比较,其误差率可控制在±1dB(分贝)之内,对工程设计而言具有很好的指导性。
EASE设计软件计算和展示的主要内容有:★建声特性125Hz~8000 Hz的混响时间;★扩声系统直达声场的最大声压级和声场分布(不均匀度);★扩声系统混响声场的最大声压级和声场分布(不均匀度);★辅音清晰度(Alcons)损失展示;★快速传递指数(RASTI)展示;★扬声器至听音者的直达声以及1~N次反射声的“声域”路径展示;★扬声器-3 dB/ -6dB/-9 dB覆盖范围角的声线展示;本扩声系统的声学设计就是建立在业主方提供的图纸制作的的立体模型上,以相关的建筑参数、声学参数为依据,通过计算机分析、计算并得出准确的结果。
这就意味着,无须等到工程结束后,才知道结果。
换句话说:依据本设计方案所给出的音响设计及设计计算结果,已基本清楚看到了本观众区预期的扩声系统声学特性指标。
具体计算机辅助设计指标见彩图。
最大声压以及声场不均匀度计算直达声是由声源直接到达听音点的声音,它是声音的最主要信息,在传播的途中,这部分声音不受室内界面的影响,直达声的声压强基本上按照与声源距离的平方成反比而衰减的,后图就是利用EASE计算并绘图表示出的指定的听音平面上的直达声场的声压级及声压分布分析,从图中可以看出,整个声场的声压分布最低从117dB(分贝)到最高118dB(分贝)之间,计算条件为在1000Hz,1/3倍频程条件下计算。
EASE软件声学设计图例分析
EASE软件声学设计图例分析扩声系统声学特性计算机辅助设计建声、电声系统声学特性计算机辅助设计应用计算机对厅堂建声和扩声系统声学特性进行辅助设计的实用系统软件源于八十年代中期的美国,以后国际上有名的公司相继开发出能适应不同品牌扬声器数据库的CAD软件,并不断完善计算方法和结果展示。
最具代表性的有:美国JBL公司的CADP2、荷兰菲利浦公司的THE PHD PROGRAM、美国BOSS公司的THE SPEAKER、美国MARK IV ’S集团的ACOUSTA CADD和日本TOA公司与日本东京大学联合开发的CAD软件等。
而今国际上最具盛名并广泛采用的是德国人在九十年代中期开发的通用数据库EASE(Electro Acoustic Simulator for Engineers)设计软件。
声学CAD计算系统具有很好的可信度,如果厅堂的建声数据足够准确,CAD计算的数据与最终的电声实测结果相比较,其误差率可控制在±1dB(分贝)之内,对工程设计而言具有很好的指导性。
EASE设计软件计算和展示的主要内容有:★ 建声特性125Hz~8000 Hz的混响时间;★ 扩声系统直达声场的最大声压级和声场分布(不均匀度);★ 扩声系统混响声场的最大声压级和声场分布(不均匀度);★ 辅音清晰度(Alcons)损失展示;★ 快速传递指数(RASTI)展示;★ 扬声器至听音者的直达声以及1~N次反射声的“声域”路径展示;★ 扬声器-3 dB/ -6dB/-9 dB覆盖范围角的声线展示;本扩声系统的声学设计就是建立在业主方提供的图纸制作的的立体模型上,以相关的建筑参数、声学参数为依据,通过计算机分析、计算并得出准确的结果。
这就意味着,无须等到工程结束后,才知道结果。
换句话说:依据本设计方案所给出的音响设计及设计计算结果,已基本清楚看到了本观众区预期的扩声系统声学特性指标。
具体计算机辅助设计指标见彩图。
最大声压以及声场不均匀度计算直达声是由声源直接到达听音点的声音,它是声音的最主要信息,在传播的途中,这部分声音不受室内界面的影响,直达声的声压强基本上按照与声源距离的平方成反比而衰减的,后图就是利用EASE 计算并绘图表示出的指定的听音平面上的直达声场的声压级及声压分布分析,从图中可以看出,整个声场的声压分布最低从117dB(分贝)到最高118dB(分贝)之间,计算条件为在1000Hz,1/3倍频程条件下计算。
EASE软件声学参量模拟可信度的探讨
文章编号:1002-8684(2010)01-0008-04EASE软件声学参量模拟可信度的探讨高玉龙(天津市电视技术研究所,天津300191)【摘要】长久以来,人们对声学模拟软件EASE(无论版本高低)预测的一些室内声学参量数据结果都深信不疑,并以此为依据,致使在某些厅堂扩声系统工程招标中,将其作为工程设计标书中一个不可或缺的设计要求。
笔者多年来对EASE软件不同版本及不同运算模块研究结果表明,上述观点在认识上存在很大的局限性。
为了更深入认识和理解该软件,本文以EASE不同运算模块对同一厅堂声学参量运算结果进行对比、分析和讨论,得出EASE软件中只有AURA运算模块才能真正适用于厅堂扩声系统非扩散声场环境下的声学模拟。
【关键词】EASE;声学参量;可信度;AURA运算模块;非扩散声场【中图分类号】TB54【文献标识码】ADiscussions of Credibility of EASE Software Simulation of Acoustic ParametersGAO Yu-long(Tianjin Video Engineering Institute,Tianjin300191,China)【Abstract】The simulation results of room acoustics parameters data by the software EASE(regardless of version level)are worth trusting,which are used as one of the design requirements in bidding book for a long time.With the research of different version and operation modules,the limitations of the above-mentioned point is shown.In order to recognize and use the software,the results of the room acoustics parameters for the same room using different operation modules are compared,analyzed and discussed.The analysis shows that only the AURA module is suitable for the acoustical simulation on the sound reinforcement system in non-diffuse field.【Key words】EASE;acoustic parameters;credibility;AURA operation module;non-diffuse sound field1概述在厅堂扩声系统声学设计工作中通常采用诸如欧洲的EASE,Odeon,CATT等声学模拟软件。
交响乐团排练厅EASE声场模拟分析报告
EASE声场模拟分析报告目录1.计算机模拟声场分析 (3)1.1 EASE4.3电脑设计系统介绍 (3)1.2 声场分析依据 (4)1.3 交响乐团排练厅EASE声场模拟图 (5)1.计算机模拟声场分析为了使方案设计更好地符合实际的效果,运用当代先进的计算机模拟技术,根据实际尺寸建立计算机建筑模型,对方案设计的音响效果进行计算机模拟验证,以确认设计的合理性,及是否能满足技术要求,达到预期效果。
设计运用的是著名的声场分析软件——EASE4.3。
1.1 EASE4.3电脑设计系统介绍应用计算机对扩声系统声学特性进行辅助设计的实用系统软件源于美国八十年代中期,以后国际上有名的公司相继开发出能适应不同品牌扬声数据库的CAD软件,并不断完善计算方法和结果展示。
在所有这些软件中间,而今国际上最具盛名并广泛采用的是由德国人在九十年代中期开发的通用数据库EASE软件(Electro Acoustic Simulator for Engineers)。
本公司所使用的声学设计软件即德国的ADA (Acoustic Design Ahnert) EASE 4.3。
EASE 作为准确预测音响系统声场的有效工具,它融合了该公司多年在建筑声学、语言声学、心理声学方面的研究心得。
该软件是根据建筑物蓝图的几何尺寸与所采用的装修材料,在计算机内建立立体声学模型(即建筑模型),再根据设计方案准确地将扬声器放置于设立好的建模中。
计算机可以准确地计算出场内的直接声场、混响声场以及多次反射声,此外,EASE 采用专利计算方法,可以在场内任何一个位置预测语言清晰度,这在大型场馆的设计中极其有用。
而所有这些计算仅须在数秒钟内就能完成。
EASE 设计软件有非常好的可信度,在建模数据足够准确的前提下其计算数据与最终的电声实测结果比较,误差可控制在±2dB之内。
这对工程设计而言,具有很好的指导性。
可以帮助我们非常快捷方便地就设计方案进行反复调整,直至最佳;还可以帮助我们可以分辨出现场“有用的”或“有害的”反射声,从而加以建声和扩声的处理和控制;最重要的是无须等到扩声系统安装、调试和测量之后才知道其结果,即可提前清楚准确地看到厅堂预期的扩声系统声学特性。
新华社礼堂EASE声场计算报告样本
扩声系统声学特性计算机辅助设计( CAD) 是利用现代化技术手段从事工程设计的一种理想方法, 其特点是精度高、效率高, 无须等到安装调试结束就能知道工程的设计结果。
它是应用计算机借助于实用专业软件, 对厅堂、体育馆( 场) 、多功能厅的扩声系统的声学特性进行计算机辅助设计( CAD) 的。
当今世界上最具盛名并被广泛采用的是德国人在90年代中叶开发的通用数据库EASE(Electro Acoustic Simulator for Engineer)软件。
这个软件最大优点就是统一了CAD的设计标准和技术术语, 对设计结果也提供了多种表示和展示方法, 使各厂家的设计数据具有良好的可比性。
本设计方案是采用EASE4.3系统软件, 并根据《厅堂扩声系统声学特性指标》、《厅堂扩声特性测量方法》标准进行设计、计算的, 其设计计算结果以声场分布彩色展示图的方式给出。
混响时间设定:声场三维模型图:语言扩声声学分析结果语言扩声各频点总声压级图:125HZ总声压级( 不均匀度1.62dB, 最大声压级112.49 dB)250HZ总声压级( 不均匀度2.09dB, 最大声压级116.31dB)500HZ总声压级( 不均匀度2.92dB, 最大声压级113.22dB)1000HZ总声压级( 不均匀度2.9dB, 最大声压级109.82dB)HZ总声压级( 不均匀度2.26dB, 最大声压级110.74dB)4000HZ总声压级( 不均匀度2.87dB, 最大声压级110.22dB)8000HZ总声压级( 不均匀度3.19dB, 最大声压级108.44dB)1KHZ语言清晰度( 0.72-0.62优良, 采用Long Form计算方式)1KHZ辅音损失度( 5.99%-3.41%, 采用Long Form计算方式)125-8000HZ总声压级分布柱形图125-8000HZ总声压级分布柱形图从以上EASE声场模拟分析软件模拟结果图纸能够看出, 该系统设计完全优于招标要求, 最大声压级大于108dB, 不均匀度小于3 dB, 1KHZ语言清晰度0.72-0.62,达到优良水平, 整体分析结果都能超过《厅堂扩声系统设计规范GB 50371- 》中的语言类一级指标。
EASE计算机声学模拟分析(参考学习、内容详细、数据分析、指标分析)
EASE计算机声学模拟分析(参考学习、内容详细、数据分析、指标分析)综合楼报告厅灯光音响会议系统工程版本:V1.1计算机声学模拟分析(正本)项目名称:综合楼报告厅灯光音响会议系统工程项目编号:0622- 120005031193委托单位:广播电视台声学模拟单位:XXXXXXXX公司签发日期:2012年12月20日生效日期:2012年12月20日目录1.计算机模拟声场分析说明 (3)2.分析依据 (3)3.综合楼报告厅声学数据分析 (5)4.大报告厅声学分析结果 (15)1.计算机模拟声场分析说明为了使综合楼报告厅声学方案设计更好地符合实际的效果,运用当代先进的计算机模拟技术,根据我公司技术人员现场实际勘测尺寸,从而建立了计算机建筑模型(模型与现场比例为1:1),对方案设计的声场效果及现场实际施工、安装、调试情况进行计算机模拟验证,以确认设计的合理性,现场施工的正确性,以及为后期我公司至现场针对报告厅扩声系统测试提供良好的参考依据,从而验证是否达到了预期效果。
运用声场分析软件EASE:模拟验算的声学参数有:●声场声压的分布——对声场的均匀度、频率响应及分布等进行分析计算●声场清晰度的计算——对声音清晰度的分析计算,其中包括快速语言传输指数(STI),辅音清晰度损失率(ALC)。
2.分析依据大报告厅扩声系统属厅堂扩声。
声学特性指标采用广播电影电视部部分标准《厅堂扩声系统声学特性指标GYJ25-86》语言和音乐兼用扩声一级标准特性:分类特性语言和音乐兼用扩声一级最大声压级(空场稳250-4000Hz范围内平均声压级大于或等于98dB 态准峰值声压级dB)63~8000Hz 以125~4000Hz 的平均声压级为0dB ,传输频率特性允许+4~-12dB 且在125~4000Hz 内允许≤±4dB声场不均匀度在1000Hz和4000Hz声场不均匀度小于或等于8dB 传声增益(dB) 125~4000Hz 的平均值≥-8dB总噪声级≤NR30RASTI----快速语言传输指数(rapid speech transmission index)是语言传输指数法(STI法)在某些条件下的一种简化形式,用来测定与可读懂度有关的语言传输质量。
大报告厅EASE声场模拟分析
大报告厅扩声系统——声学特性指标EASE计算分析书1.1建筑模型1.2满场混响时间曲线图1.3三维声学模型1.4声场模拟图100Hz观众席模拟声压级图250Hz观众席模拟声压级图500Hz观众席模拟声压级图1000Hz观众席模拟声压级图2000Hz观众席模拟声压级图4000Hz观众席模拟声压级图8000Hz观众席模拟声压级图500Hz语音辅音清晰度损失百分比1000Hz语音辅音清晰度损失百分比2000Hz语音辅音清晰度损失百分比500Hz语言快速传输指数1000Hz语言快速传输指数2000Hz语言快速传输指数1.5本扩声系统计算分析结论根据国标《厅堂扩声系统设计规》(GB50371-2006),大报告厅扩声系统应达到多用途类扩声一级声学特性指标,需满足以下几个指标:1、最大声压级:额定通带:大于或等于103dB;2、传输频率特性:以100~6300Hz的平均声压级为0dB,在此频带允许围:-4dB~+4dB;3、传声增益:125~6300Hz的平均值大于或等于-8dB;4、稳态声场布均匀度:1000Hz时小于或等于6dB,4000 Hz时小于或等于+8dB;5、系统总噪声级:NR-20;根据上述EASE声学模拟,结果如下:最大声压级声场模拟平均最大声压级 115.27dB;大于103dB,满足标准要求,并有较大的动态余量。
传输频率特性声场模拟传输频率特性声场分析图模拟传输频率特性完全满足标准要求。
传声增益本系统扩声形式下话筒不受扬声器影响,传声增益满足标准要求。
声场不均匀度模拟声场不均匀度如声场分析图,详细数据如下:频率(Hz) 最大声压级(dB) 最小声压级(dB) 不均匀度(dB) 125 114.68 115.95 1.27250 113.99 115.58 1.59500 113.21 114.96 1.751000 111.29 114.77 3.482000 110.03 114.79 4.764000 109.38 114.87 5.498000 108.67 113.54 4.87模拟声场不均匀度满足标准要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
EASE 4.1声场模拟分析报告
EASE4.1 计算软件计算各频率的声压级分布如下表所示:
频率(Hz)250 500 1000 2000 4000 6300
全开直达声压级(dB)最高值105.39
97.85
101.62
106.15
97.16
101.94
106.82
97.16
103
104.18
96.03
100.92
102.83
94.97
99.79
102.85
94.11
99.71 最低值
平均值
全开混响声压级(dB)最高值110.38
109.01
109.52
109.78
107.67
107.76
109.37
106.41
107.76
106.52
103.52
105
105.14
102.19
103.7
105.39
102.52
104.03 最低值
平均值
由以上模拟结果得到结果见下表所示:
根据EASE3.0的操作手册,清晰度和辅音损失度的评价标准如下表:模拟结果显示:由图表中可以看出扬声器覆盖观众席的各频段满足并超过GB/T50371-2006《厅堂扩声系统设计规范》中规定的多用途类扩声一级指标要求,大部分观众区域的辅音损失度达到良好,语言清晰度达到良好,其余观众区域的辅音损失度达到清晰。
EASE4.1 设计软件声学内部模型图
设计规范声学指标计算机模拟运算结果最大声压级(dB)100~6300 Hz ≥103dB 100~6300 Hz ≥106dB
传输频率特性以100~6300Hz的平均声压级为
0dB,在此频带内允许范围:-4~
+4dB;50Hz~100Hz和6300~
12500Hz的允许范围见图
4.2.2-1
以100~6300Hz平均声压级为
0dB,在此频带内允许-4~+4dB
传声增益(dB)125~6300Hz的平均值≥-8dB
稳态声场不均匀度(dB)
1000 Hz ≤6dB;
4000 Hz ≤+8dB;
1000 Hz ≤3dB;
4000 Hz ≤+3dB;
系统总噪声级NR-20
清晰度指数
(采用Long Form计算方式)
0.5-0.59
辅音损失度
(采用Long Form计算方式)
6.91-11.08%
主观评价清晰度辅音损失度优秀0.6—1 0%—7%
良好0.45—0.6 7%—11%
清晰11%—15%
较差0.3—0.45 15%—18% 不能接受0—0.3 18%以上
EASE4.1 设计软件辅音损失度EASE4.1 设计软件语言传输指数EASE4.1 设计软件混响时间(按GB/T 50356-2005剧场、电影院和多用途厅堂建筑声学设计规范
中相应混响时间范围规定设置)
EASE4.1 设计软件扬声器平面摆位图
EASE4.1 设计软件扬声器立面摆位图EASE4.1 设计软件扬声器三维摆位图EASE4.1 设计软件左、中、右声道扬声器覆盖图EASE4.1 设计软件拉声像扬声器覆盖图
EASE4.1 设计软件台唇像扬声器覆盖图EASE4.1 设计软件效果扬声器覆盖图EASE4.1 设计软件主扬声器250Hz直达声压图EASE4.1 设计软件主扬声器500Hz直达声压图
EASE4.1 设计软件主扬声器1000Hz直达声压图EASE4.1 设计软件主扬声器2000Hz直达声压图EASE4.1 设计软件主扬声器4000Hz直达声压图EASE4.1 设计软件主扬声器6300Hz直达声压图
EASE4.1 设计软件主扬声器250Hz混响声压图EASE4.1 设计软件主扬声器500Hz混响声压图EASE4.1 设计软件1000Hz混响声压图EASE4.1 设计软件2000Hz混响声压图
EASE4.1 设计软件4000Hz混响声压图EASE4.1 设计软件6300Hz混响声压图。
