高考《电磁感应》试题归类解析
高考电磁感应经典题型汇总
1.（单选）如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示．在0﹣2T 时间内，直导线中电流向上，则在2T﹣T 时间内，线框中感应电流的方向与所受安培力情况是（ ）A ．感应电流方向为顺时针，线框受安培力的合力方向向左B ．感应电流方向为逆时针，线框受安培力的合力方向向右C ．感应电流方向为顺时针，线框受安培力的合力方向向右D ．感应电流方向为逆时针，线框受安培力的合力方向向左答案及解析：.C 解：在﹣T 时间内，直线电流方向向下，根据安培定则，知导线右侧磁场的方向垂直纸面向外，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生顺时针方向的感应电流．根据左手定则，知金属框左边受到的安培力方向水平向右，右边受到的安培力水平向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属框所受安培力的合力水平向右．故C 正确，A 、B 、D 错误．故选：C ．2.（单选）如图所示，a 、b 、c 三个线圈是同心圆，b 线圈上连接有直流电源E 和电键K ，则下列说法正确的是（ ）A ．在K 闭合的一瞬间，线圈a 中有逆时针方向的瞬时电流，有收缩趋势B ．在K 闭合的一瞬间，线圈c 中有顺时针方向的瞬时电流，有收缩趋势C ．在K 闭合电路稳定后，再断开K 的一瞬间，线圈c 中有感应电流，线圈a 中没有感应电流D ．在K 闭合的一瞬间，线圈b 中有感应电动势；在K 闭合电路稳定后，再断开K 的一瞬间，线圈b 中仍然有感应电动势答案及解析：.D 解：A 、K 闭合时线圈b 中顺时针的电流，根据右手定则可知内部有向里增大的磁场，则a 线圈产生阻碍原磁通量变化的电流；根据楞次定律可知，电流方向为逆时针，线圈受到向外的安培力，故有扩张的趋势；故A 错误；B 、根据楞次定律可知，c 中感应电流为逆时针且有收缩的趋势；故B 错误；C 、在K 闭合电路稳定后，再断开K 的一瞬间，两线圈中均有磁通量的变化，故线圈中均有感应电流；故C 错误D 、在K 闭合的一瞬间，线圈b 中有感应电动势；在K 闭合电路稳定后，再断开K 的一瞬间，线圈b 中仍然有感应电动势；故D 正确；故选：D ．3.（多选）如图所示，一电子以初速度v 沿与金属板平行方向飞入MN 极板间，突然发现电子向M 板偏转，若不考虑磁场对电子运动方向的影响，则产生这一现象的原因可能是（ ）A ．开关S 闭合瞬间B ．开关S 由闭合后断开瞬间C ．开关S 是闭合的，变阻器滑片P 向右迅速滑动D ．开关S 是闭合的，变阻器滑片P 向左迅速滑动答案及解析：AD 解：电子向M 板偏转，说明电子受到向左的电场力，两金属板间的电场由M 指向N ，M 板电势高，N 板电势低，这说明：与两金属板相连的线圈产生的感应电动势：左端电势高，与N 板相连的右端电势低；A 、开关S 闭合瞬间，由安培定则可知，穿过线圈的磁通量向右增加，由楞次定律知在右侧线圈中感应电流的磁场方向向左，产生左正右负的电动势，电子向M板偏振，A正确；B、开关S由闭合后断开瞬瞬间，穿过线圈的磁通量减少，由楞次定律知在右侧线圈中产生左负右正的电动势，电子向N板偏振，B错误；C、开关S是闭合的，变阻器滑片P向右迅速滑动，变阻器接入电路的电阻增大，电流减小，穿过线圈的磁通量减小，由楞次定律知在上线圈中产生左负右正的电动势，电子向N偏振，C错误；D、开关S是闭合的，变阻器滑片P向左迅速滑动，滑动变阻器接入电路的阻值减小，电流增大，穿过线圈的磁通量增大，由楞次定律知在上线圈中感应出左正右负的电动势，电子向M偏振，D 正确．故选：AD．4.（单选）如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是（）A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d答案及解析：B解：由静止释放到最低点过程中，磁通量减小，且磁场方向向上，由楞次定律，感应电流产生磁场也向上，再由右手螺旋定则可知，感应电流的方向：d→c→b→a→d；同理，当继续向右摆动过程中，向上的磁通量增大，根据楞次定律可知，电流方向是d→c→b→a→d；故选：B．5.（单选）如图甲所示，电路的左侧是一个电容为C的电容器，电路的右侧是一个环形导体，环形导体所围的面积为S．在环形导体中有一垂直纸面向里的匀强磁场，磁感应强度的大小随时间变化的规律如图乙所示．则在0～t0时间内电容器（）A．上极板带正电，所带电荷量为012)( t BB CS-B．上极板带正电，所带电荷量为012)(t BBC-C．上极板带负电，所带电荷量为012)( t BB CS-D．上极板带负电，所带电荷量为012)(t BBC-答案及解析：.A解：根据法拉第电磁感应定律，电动势E=，电容器两端的电压等于电源的电动势，所以电容器所带的带电量．根据楞次定律，在环形导体中产生的感应电动势的方向为逆时针方向，所以电容器的上极板带正电．故A正确，B、C、D错误．故选A．6.（单选）如图，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab 边向上．当金属框绕ab 边以角速度ω逆时针转动时，a 、b 、c 三点的电势分别为U a 、U b 、U c ．已知bc 边的长度为l ．下列判断正确的是（ ）A ．U a ＞U c ，金属框中无电流B ．U b ＞U c ，金属框中电流方向沿a ﹣b ﹣c ﹣aC ．U bc =﹣21Bl 2ω，金属框中无电流D ．U bc =21Bl 2ω，金属框中电流方向沿a ﹣c ﹣b ﹣a 答案及解析：.C 解：AB 、导体棒bc 、ac 做切割磁感线运动，产生感应电动势，根据右手定则，感应电动势的方向从b 到c ，或者说是从a 到c ，故U a =U b ＜U c ，磁通量一直为零，不变，故金属框中无电流，故A 错误，B 错误； CD 、感应电动势大小=Bl （）=Bl 2ω，由于U b ＜U c ，所以U bc =﹣Bl 2ω，磁通量一直为零，不变，金属框中无电流，故C 正确，D 错误；故选：C ．7.（多选）如图所示，一个矩形线框从匀强磁场的上方自由落下，进入匀强磁场中，然后再从磁场中穿出．已知匀强磁场区域的宽度L 大于线框的高度h ，那么下列说法中正确的是（ ）A ．线框只在进入和穿出磁场的过程中，才有感应电流产生B ．线框从进入到穿出磁场的整个过程中，都有感应电流产生C ．线框在进入和穿出磁场的过程中，都是机械能变成电能D ．整个线框都在磁场中运动时，机械能转变成内能答案及解析：AC 解：A 、B 、线框在进入和穿出磁场的过程中，穿过线框的磁通量发生变化，有感应电流产生，而整个线框都在磁场中运动时，线框的磁通量不变，没有感应电流产生．故A 正确，B 错误．C 、线框在进入和穿出磁场的过程中，产生感应电流，线框的机械能减小转化为电能．故C 正确．D 、整个线框都在磁场中运动时，没有感应电流产生，线框的重力势能转化为动能，机械能守恒．故D 错误．故选：AC ．8.（多选）如图所示，相距为d 的两条水平虚线L 1、L 2之间是方向水平向里的匀强磁场，磁感应强度为B ，正方形线圈abcd 边长为L （L ＜d ），质量为m 、电阻为R ，将线圈在磁场上方h 高处静止释放，cd 边刚进入磁场时速度为v 0，cd 边刚离开磁场时速度也为v 0，则线圈穿过磁场的过程中（从cd 边刚进入磁场一直到ab 边离开磁场为止）：（ ）A ．感应电流所做的功为2mgdB ．线圈的最小速度可能为22L B mgR C ．线圈的最小速度一定是)(2d L h g -+D ．线圈穿出磁场的过程中，感应电流为逆时针方向答案及解析：.ABC解：A、据能量守恒，研究从cd边刚进入磁场到cd边刚穿出磁场的过程：动能变化量为0，重力势能转化为线框进入磁场的过程中产生的热量，Q=mgd．cd边刚进入磁场时速度为v0，cd边刚离开磁场时速度也为v0，所以从cd边刚穿出磁场到ab边离开磁场的过程，线框产生的热量与从cd边刚进入磁场到ab边刚进入磁场的过程产生的热量相等，所以线圈从cd边进入磁场到ab边离开磁场的过程，产生的热量Q′=2mgd，感应电流做的功为2mgd，故A正确．B、线框可能进入磁场先做减速运动，在完全进入磁场前已做匀速运动，刚完全进入磁场时的速度最小，有：mg=，解得可能的最小速度v=，故B正确．C、因为进磁场时要减速，线圈全部进入磁场后做匀加速运动，则知线圈刚全部进入磁场的瞬间速度最小，线圈从开始下落到线圈刚完全进入磁场的过程，根据能量守恒定律得：mg（h+L）=Q+，解得最小速度v=，故C正确．D、线圈穿出磁场的过程，由楞次定律知，感应电流的方向为顺时针，故D错误．故选：ABC．9.（单选）在竖直方向的匀强磁场中，水平放置一个矩形的金属导体框，规定磁场方向向上为正，导体框中电流的正方向如图所示，当磁场的磁感应强度B随时间t如图变化时，下图中正确表示导体框中感应电流变化的是（）A．B．C．D．答案及解析：.C解：根据法拉第电磁感应定律有：E=n=n s，因此在面积、匝数不变的情况下，感应电动势与磁场的变化率成正比，即与B﹣t图象中的斜率成正比，由图象可知：0﹣2s，斜率不变，故形成的感应电流不变，根据楞次定律可知感应电流方向顺时针（俯视）即为正值，而在2﹣4s斜率不变，电流方向为逆时针，整个过程中的斜率大小不变，所以感应电流大小不变；根据楞次定律，向上的磁场先减小，再向下磁场在增大，则感应电流方向为逆时针，即为负方向，故ABD错误，C正确．故选：C．10.（多选）如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t=0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流顺时针方向为正、竖直边cd所受安培力的方向水平向左为正．则下面关于感应电流i和cd所受安培力F随时间t变化的图象正确的是（）A．B．C．D．答案及解析：.AC解：A、0～2s内，磁场的方向垂直纸面向里，且逐渐减小，根据楞次定律，感应电流的方向为顺时针方向，为正值．根据法拉第电磁感应定律，E==B0S为定值，则感应电流为定值，．在2～3s内，磁感应强度方向垂直纸面向外，且逐渐增大，根据楞次定律，感应电流方向为顺时针方向，为正值，大小与0～2s 内相同．在3～4s内，磁感应强度垂直纸面向外，且逐渐减小，根据楞次定律，感应电流方向为逆时针方向，为负值，大小与0～2s内相同．在4～6s内，磁感应强度方向垂直纸面向里，且逐渐增大，根据楞次定律，感应电流方向为逆时针方向，为负值，大小与0～2s内相同．故A正确，B错误．C、在0～2s内，磁场的方向垂直纸面向里，且逐渐减小，电流恒定不变，根据F A=BIL，则安培力逐渐减小，cd边所受安培力方向向右，为负值．0时刻安培力大小为F=2B0I0L．在2s～3s内，磁感应强度方向垂直纸面向外，且逐渐增大，根据F A=BIL，则安培力逐渐增大，cd 边所受安培力方向向左，为正值，3s末安培力大小为B0I0L．在2～3s内，磁感应强度方向垂直纸面向外，且逐渐增大，则安培力大小逐渐增大，cd边所受安培力方向向右，为负值，第4s初的安培力大小为B0I0L．在4～6s内，磁感应强度方向垂直纸面向里，且逐渐增大，则安培力大小逐渐增大，cd边所受安培力方向向左，6s末的安培力大小2B0I0L．故C正确，D错误．故选AC．11.（单选）圆形导线框固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向外，磁感应强度B随时间变化规律如图示，若规定逆时针方向为感应电流i的正方向，下列图中正确的是（）A．B．C．D．答案及解析：C解：由B﹣t图象可知，0﹣1s内，线圈中磁通量增大，由楞次定律可知，电路中电流方向为逆时针，即电流为正方向，故BD错误；由楞次定律可知，1﹣2s内电路中的电流为顺时针，为正方向，2﹣3s内，电路中的电流为顺时针，为正方向，3﹣4s内，电路中的电流为逆时针，为正方向，A错误，C正确；故选：C．12.（单选）一正三角形导线框ABC（高度为a）从图示位置沿x轴正向匀速穿过两匀强磁场区域．两磁场区域磁感应强度大小均为B、方向相反、垂直于平面、宽度均为a．图乙反映感应电流I与线框移动距离x的关系，以逆时针方向为电流的正方向．图象正确的是（）A．B．C．D．答案及解析：.C解：A、x在a～2a范围，线框穿过两磁场分界线时，BC、AC边在右侧磁场中切割磁感线，有效切割长度逐渐增大，产生的感应电动势E1增大，AC边在左侧磁场中切割磁感线，产生的感应电动势E2增大，两个电动势串联，总电动势E=E1+E2增大．故A错误；B、x在0～a范围，线框穿过左侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值．故B错误；CD、在2a～3a，线框穿过左侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值．故C正确，D错误．故选：C．13.（多选）如图，A、B为两个完全相同的灯泡，L为自感线圈（自感系数较大；直流电阻不计），E为电源，S为开关．下列说法正确的是（）A．闭合开关稳定后，A、B一样亮B．闭合开关的瞬间，A、B同时亮，但A很快又熄灭C．闭合开关稳定后，断开开关，A闪亮后又熄灭D．闭合开关稳定后，断开开关，A、B立即同时熄灭答案及解析：.BC解：A、B刚闭合S的瞬间，电源的电压同时加到两灯上，由于L的自感作用，L瞬间相当于断路，所以电流通过两灯，两灯同时亮．随着电流的逐渐稳定，L将A灯短路，所以A灯很快熄灭，B灯变得更亮，故A错误，B正确．C、D闭合S待电路达到稳定后，再将S断开，B灯立即熄灭，而L与A灯组成闭合回路，线圈产生自感电动势，相当于电源，A灯闪亮一下而后熄灭，故C正确，D错误．故选：BC14.（单选）如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同的灯泡，S 是控制电路的开关、对于这个电路，下列说法中不正确的是（）A．刚闭合S的瞬间，通过D1、D2的电流大小相等B．刚闭合S的瞬间，通过D1、D2的电流大小不等C．闭合S待电路达到稳定后，D1熄灭，D2比S刚闭合时亮D．闭合S待电路达到稳定后，再将S断开的瞬间，D1不立即熄灭，D2立即熄灭答案及解析：.B解：A、S闭合瞬间，由于自感线圈相当于断路，所以两灯是串联，电流相等，故A正确，B错误；C、闭合开关S待电路达到稳定时，D1被短路，D2比开关S刚闭合时更亮，C正确；D、S闭合稳定后再断开开关，D2立即熄灭，但由于线圈的自感作用，L相当于电源，与D1组成回路，D1要过一会在熄灭，故D正确；本题选择错误的，故选：B．15.（单选）如图所示的电路中，A1、A2是完全相同的灯泡，线圈L的自感系数较大，它的电阻与定值电阻R相等．下列说法正确的是（）A．闭合开关S，A1先亮、A2后亮，最后它们一样亮B．闭合开关S，A1、A2始终一样亮C．断开开关S，A1、A2都要过一会才熄灭D．断开开关S，A2立刻熄灭、A1过一会才熄灭答案及解析：C解：A、闭合开关S，电阻R不产生感应电动势，A2立即发光．线圈中电流增大，产生自感电动势，根据楞次定律得知，自感电动势阻碍电流的增大，电流只能逐渐增大，A1逐渐亮起来，所以闭合开关S，A2先亮、A1后亮，最后它们一样亮．故AB错误．C、D断开开关S时，A2灯原来的电流突然消失，线圈中电流减小，产生感应电动势，相当于电源，感应电流流过A1、A2和R组成的回路，所以A1、A2都要过一会才熄灭．故C正确，D错误．16.（多选）如图所示，相同电灯A和B的电阻为R，定值电阻的阻值也为R，L是自感线圈．当S1闭合、S2断开且电路稳定时，A、B亮度相同．再闭合S2，待电路稳定后将S1断开．下列说法中正确的是（）A．A灯将比原来更亮一些后再熄灭B．B灯立即熄灭C．没有电流通过B灯D．有电流通过A灯，方向为b→a答案及解析：.BCD解：A、由于自感形成的电流是在L原来电流的基础上逐渐减小的，并没有超过A灯原来电流，故A灯虽推迟一会熄灭，但不会比原来更亮，故A错误．B、S1闭合、S2断开且电路稳定时两灯亮度相同，说明L的直流电阻亦为R．闭合S2后，L与A灯并联，R与B灯并联，它们的电流均相等．当断开后，L将阻碍自身电流的减小，即该电流还会维持一段时间，在这段时间里，因S2闭合，电流不可能经过B灯和R，只能通过A灯形成b→A→a→L→c→b的电流，所以BCD正确；故选：BCD．17.（多选）如图中甲、乙两图，电阻R和自感线圈L的阻值都较小，接通开关S，电路稳定，灯泡L发光，则（）A．在电路甲中，断开S，L逐渐变暗B．在电路甲中，断开S，L突然亮一下，然后逐渐变暗C．在电路乙中，断开S，L逐渐变暗D．在电路乙中，断开S，L突然亮一下，然后逐渐变暗答案及解析：AD解：A、在电路甲中，断开S，由于线圈阻碍电流变小，导致L将逐渐变暗．故A正确；B、在电路甲中，由于电阻R和自感线圈L的电阻值都很小，所以通过灯泡的电流比电阻的电流小，当断开S，L将不会变得更亮，但会渐渐变暗．故B错误；C、在电路乙中，由于电阻R和自感线圈L的电阻值都很小，所以通过灯泡的电流比线圈的电流小，断开S时，由于线圈阻碍电流变小，导致L将变得更亮，然后逐渐变暗．故C错误；D、在电路乙中，由于电阻R和自感线圈L的电阻值都很小，所以通过灯泡的电流比线圈的电流小，断开S时，由于线圈阻碍电流变小，导致L将变得更亮，然后逐渐变暗．故D正确；故选：AD．18.（单选）如图所示装置中，cd杆光滑且原来静止．当ab杆做如下哪些运动时，cd杆将向右移动（）A．向右匀速运动B．向右加速运动C．向左加速运动D．向左匀速运动答案及解析：.B解：A、ab杆向右匀速运动，在ab杆中产生恒定的电流，该电流在线圈L1中产生恒定的磁场，在L2中不产生感应电流，所以cd杆不动．故A错误．B、ab杆向右加速运动，根据右手定则，知在ab杆上产生增大的a到b的电流，根据安培定则，在L1中产生向上增强的磁场，该磁场向下通过L2，根据楞次定律，在cd杆上产生c到d的电流，根据左手定则，受到向右的安培力，向右运动．故B正确．C、ab杆向左加速运动，根据右手定则，知在ab杆上产生增大的b到a的电流，根据安培定则，在L1中产生向下增强的磁场，该磁场向上通过L2，根据楞次定律，在cd杆上产生d到c的电流，根据左手定则，受到向左的安培力，向左运动．故C错误．D、ab杆向左匀速运动，根据右手定则，知在ab杆上产生不变的b到a的电流，根据安培定则，在L1中产生向下不变的磁场，该磁场向上通过L2，因此没有感应电流，则没有安培力，所以不会移动．故D错误．故选：B．20.截面积为0.2m 2的100匝圆形线圈A 处在匀强磁场中，磁场方向垂直线圈平面向里，如图所示，磁感应强度正按t B ∆∆=0.02T/s 的规律均匀减小，开始时S 未闭合．R 1=4Ω，R 2=6Ω，C=30µF ，线圈内阻不计．求：（1）S 闭合后，通过R 2的电流大小；（2）S 闭合后一段时间又断开，则S 切断后通过R 2的电量是多少？解：（1）磁感应强度变化率的大小为=0.02 T/s ，B 逐渐减弱， 所以E=n S=100×0.02×0.2 V=0.4 V I== A=0.04 A ， （2）R 2两端的电压为U 2=E=×0.4 V=0.24 V所以Q=CU 2=30×10﹣6×0.24 Q=7.2×10﹣6 C ．21.如图，两足够长的平行粗糙金属导轨MN ，PQ 相距d=0.5m ．导轨平面与水平面夹角为α=30°，处于方向垂直导轨平面向上、磁感应强度B=0.5T 的匀强磁场中，长也为d 的金属棒ab 垂直于导轨MN 、PQ 放置，且始终与导轨接触良好，导体棒质量m=0．lkg ，电阻R=0．lΩ，与导轨之间的动摩擦因数μ=63，导轨上端连接电路如图，已知电阻R 1与灯泡电阻R L 的阻值均为0.2R ，导轨电阻不计，取重力加速度大小g=10m/s 2，（1）求棒由静止刚释放瞬间下滑的加速度大小a ；（2）假若导体棒有静止释放向下加速度运动一段距离后，灯L 的发光亮度稳定，求此时灯L 的实际功率P 及棒的速率v ．解：（1）金属棒刚刚开始时，棒受到重力、支持力和摩擦力的作用，垂直于斜面的方向：N=mgcosα沿斜面的方向：mgsinα﹣μN=ma 代入数据解得：a=0.25g=2.5m/s 2（2）当金属棒匀速下滑时速度最大，达到最大时有mgsinα﹣μN=F 安又 F 安=Bid I= R 总=Ω联立以上方程得金属棒下滑的最大速度为：v m ==m/s=0.8m/s电动势：E=Bdv m =0.5×0.5×0.8=0.2V 电流： A灯泡两端的电压：U L =E ﹣IR=0.2﹣1×0.1=0.1V 灯泡的功率：W22.如图所示，表面绝缘且光滑的斜面MM′N′N固定在水平地面上，斜面所在空间有一边界与斜面底边NN′平行、宽度为d的匀强磁场，磁场方向垂直斜面．一个质量m=0.15kg、总电阻R=0.25Ω的正方形单匝金属框，放在斜面的顶端（金属框上边与MM′重合）．现从t=0时开始释放金属框，金属框将沿斜面下滑．图2给出了金属框在下滑过程中速度v的二次方与对应的位移x的关系图象．取重力加速度g=l0m/s2．求：（1）斜面的倾角θ；（2）匀强磁场的磁感应强度B的大小；（3）金属框在穿过磁场的过程中电阻上生热的功率．解：（1）s=0到s=0.4 m由公式v2=2as，该段图线斜率：，所以有：a==5m/s2，根据牛顿第二定律mgsinθ=ma，得：sinθ=，所以：θ=30°（2）线框通过磁场时，v2=4，v=2 m/s，此时安培力等于重力沿斜面向下的分量：F安=mg sinθ，即：，所以解得： =T（3）由图象可知线框匀速穿过磁场，该过程中线框减少的重力势能转化为焦耳热，所以金属框在穿过磁场的过程中电阻上生热的功率等于重力做功的功率，即：P R=P G=mgsinθ•v=0.15×10×0.5×2W=1.5W23.如图所示，倾角θ为30°的光滑斜面上，有一垂直于斜面向下的有界匀强磁场区域PQNM，磁场区域宽度L=0.1m．将一匝数n=10匝、质量m=0.02kg、边长L=0.1m、总电阻R=0.4Ω的正方形闭合线圈abcd由静止释放，释放时ab边水平，且到磁场上边界PQ的距离也为L，当ab边刚进入磁场时，线圈恰好匀速运动．（g=10m/s2）．求：（1）ab边刚进入磁场时，线圈所受安培力的大小及方向；（2）ab边刚进入磁场时，线圈的速度及磁场磁感应强度B的大小；（3）线圈穿过磁场过程产生的热量．解：（1）ab边刚进入磁场时线框做匀速运动，对线圈受力分析，如图所示，可知：线圈所受安培力的大小 F安=mgsinθ=0.1N方向沿斜面向上．（2）线框进入磁场前沿斜面向下做匀加速直线运动，设ab边刚进磁场时的速度为v，则由机械能守恒定律得：v2=mgL•sin30°得：v=1m/s线框切割磁感线产生的感应电动势 E=nBLv 线框中的感应电流 I=底边所受的安培力 F安=nBIL由以上各式解得：B=0.2T（3）分析可知线圈穿过磁场的过程中一直匀速运动，由能量守恒可得：Q=2mgL•sin30°=0.01J24.如图所示装置由水平轨道、倾角θ=37°的倾斜轨道连接而成，轨道所在空间存在磁感应强度大小为B、方向竖直向上的匀强磁场．质量m、长度L、电阻R的导体棒ab置于倾斜轨道上，刚好不下滑；质量、长度、电阻与棒ab 相同的光滑导体棒cd置于水平轨道上，用恒力F拉棒cd，使之在水平轨道上向右运动．棒ab、cd与导轨垂直，且两端与导轨保持良好接触，最大静摩擦力等于滑动摩擦力，sin37°=0.6，cos37°=0.8．（1）求棒ab与导轨间的动摩擦因数μ；（2）求当棒ab刚要向上滑动时cd速度v的大小；（3）若从cd刚开始运动到ab刚要上滑过程中，cd在水平轨道上移动的距离x，求此过程中ab上产生热量Q．解：（1）当ab刚好不下滑，静摩擦力沿导轨向上达到最大，由平衡条件得：mgsin37°=μmgcos37°则μ=tan37°=0.75（2）设ab刚好要上滑时，cd棒的感应电动势为E由法拉第电磁感应定律有 E=BLv设电路中的感应电流为I，由闭合电路欧姆定律有 I=设ab所受安培力为F安，有 F安=BIL此时ab受到的最大静摩擦力方向沿斜面向下，由平衡条件有F安cos37°=mgsin37°+μ（mg cos37°+F安sin37°）代入数据解得：F安==mg又F安=代入数据解得 v=（3）设ab棒的运动过程中电路中产生的总热量为Q总，由能量守恒有 F•x﹣2Q=mv2解得Q=F•x﹣mv2=F•x﹣。
高三物理电磁感应试题答案及解析
高三物理电磁感应试题答案及解析1.电磁感应现象在生活及生产中的应用非常普遍，下列不属于电磁感应现象及其应用的是【答案】 C【解析】试题分析: 发电机是利用线圈在磁场中做切割磁感线运动从而产生电流---电磁感应现象来工作的，所以A属于电磁感应现象及其应用；动圈式话筒是利用说话时空气柱的振动引起绕在磁铁上的线圈做切割磁感线运动，从而产生随声音变化的电流，利用了电磁感应现象，所以B属于电磁感应现象及其应用；电动机是利用通电线圈在磁场中受力转动的原理来工作的，所以C不属于电磁感应现象及其应用；变压器是利用电磁感应现象的原理来改变交流电压的，所以D属于电磁感应现象及其应用，故选C。
【考点】电磁感应2.在倾角为θ足够长的光滑斜面上，存在着两个磁感应强度大小相等的匀强磁场，磁场方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L，如图所示。
一个质量为m、电阻为R、边长也为L的正方形线框在t＝0时刻以速度v0进入磁场，恰好做匀速直线运动，若经过时间t，线框ab边到达gg′与ff′中间位置时，线框又恰好做匀速运动，则下列说法正确的是（）A．当ab边刚越过ff′时，线框加速度的大小为gsinθB．t时刻线框匀速运动的速度为C．t时间内线框中产生的焦耳热为D．离开磁场的过程中线框将做匀速直线运动【答案】BC【解析】当ab边进入磁场时，有E=Blv0，I=E/R，mgsinθ=BIl，有B2l2v/R=mgsinθ.当ab边刚越过f′时，线框的感应电动势和电流均加倍，则线框做减速运动，有4B2I2v/R=4mgsinθ，加速向上为3gsinθ，A错误；t0时刻线框匀速运动的速度为v，则有4B2I2v/R=mgsinθ，解得v=v/4，B正确；线框从进入磁场到再次做匀速运动过程，沿斜面向下运动距离为3l/2,则由功能关系得线框中产生的焦耳热为Q=3mglsinθ/2+（mv02/2-mv2/2）=3mgls inθ/2+15mv2/32，C正确；线框离开磁场时做加速运动，D错误。
电磁感应高考题型解析
电磁感应高考题型解析电磁感应是高考物理中的重要考点之一，涉及到的知识点较多，考察的形式也多样化。
下面我将为大家解析一下电磁感应在高考中常见的题型，并提供一些解题思路和方法。
1. 磁通量和法拉第电磁感应定律题型这类题目一般给出一个磁场强度、一个磁场面积以及磁场的变化速率，让求电动势、磁通量的变化量等。
解题思路：首先根据题意计算出磁通量的变化量。
根据法拉第电磁感应定律，电动势的大小等于磁通量的变化率的负值乘以匝数，即E=-dΦ/dt。
然后将计算得到的电动势代入恰当的公式中求解所需的物理量。
2. 线圈和磁感强度题型这类题目一般给出一个线圈在磁场中的面积、匝数以及磁感强度，让求电动势、力等。
解题思路：首先根据题意计算出磁通量。
磁通量的大小等于磁感强度与线圈面积乘积，即Φ=B*A。
然后根据电动势和力的定义，求解所需的物理量。
3. 涡旋电场题型这类题目一般给出一个金属棒在磁场中匀速旋转，然后问金属棒两端是否有电压出现。
解题思路：根据电磁感应的原理，在磁场中，当导体相对于磁场匀速运动时，导体两端会产生电压。
这是由于导体内部电荷因受到规则的磁场力而分开产生的电场导致的。
4. 安培环路定理题型这类题目一般给出一个闭合回路和一段电流，让求该回路在磁场中受到的力。
解题思路：首先根据安培环路定理，计算出该回路中的磁通量的变化量。
然后根据法拉第电磁感应定律，计算出回路上的电动势。
最后利用洛伦兹力定律，求解所需的力。
除了这些常见的题型，还可能出现一些结合其他知识点的复合题型，需要综合运用相关的物理知识进行解题。
总之，电磁感应作为高考物理考点之一，是考生必须掌握的内容。
了解常见的题型，并掌握解题的方法和思路是提高解题技巧的关键。
通过多做真题，掌握解题方法，加强对电磁感应的理解与运用，相信大家在高考中能够取得好成绩。
十年高考分类解析-电磁感应
十年高考分类解析电磁感应总题数：72 题第1题(2006年普通高等学校夏季招生考试理综全国卷Ⅰ（新课程）)题目21.如图，在匀强磁场中固定放置一根串接一电阻R的直角形金属导轨aob（在纸面内），磁场方向垂直纸面朝里，另有两根金属导轨c、d分别平行于oa、ob放置。
保持导轨之间接触良好，金属导轨的电阻不计。
现经历以下四个过程：①以速率v移动d，使它与ob的距离增大一倍；②再以速率v移动c，使它与oa的距离减小一半；③然后，再以速率2v移动c，使它回到原处；④最后以速率2v移动d，使它也回到原处。
设上述四个过程中通过电阻R的电量的大小依次为Q1、Q2、Q3和Q4，则A. Q1＝Q2＝Q3＝Q4B. Q1＝Q2＝2Q3＝2Q4C. 2Q1＝2Q2＝Q3＝Q4D. Q1≠Q2＝Q3≠Q4答案A解析：由，可知，在四种移动情况下变化的面积是相同的，则磁通量的变化相同，跟移动的速度无关，跟移动的时间也无关，所以A选项正确。
第2题(2006年普通高等学校夏季招生考试理综全国卷Ⅱ（新课程）)题目20.如图所示，位于一水平面内的、两根平行的光滑金属导轨，处在匀强磁场中，磁场方向垂直于导轨所在的平面，导轨的一端与一电阻相连；具有一定质量的金属杆ab放在导轨上并与导轨垂直。
现用一平行于导轨的恒力F拉杆ab，使它由静止开始向右运动。
杆和导轨的电阻、感应电流产生的磁场均可不计。
用E表示回路中的感应电动势，i表示回路中的感应电流，在i随时间增大的过程中，电阻消耗的功率等于A F的功率B 安培力的功率的绝对值C F与安培力的合力的功率D iE答案BD解析：ab棒在匀强磁场中运动，切割磁感线，产生感应电动势，产生感应电流，从而使ab 棒在磁场中受到安培力作用，电路中所产生的电能是通过克服安培力做功实现的，电流通过电阻产生热量，电能转化为热量，遵循能量守恒，所以电阻消耗的功率就是ab棒上的电功率，，也就是安培力的功率，由于安培力做负功，所以为安培力的功率的绝对值，所以B、D选项正确。

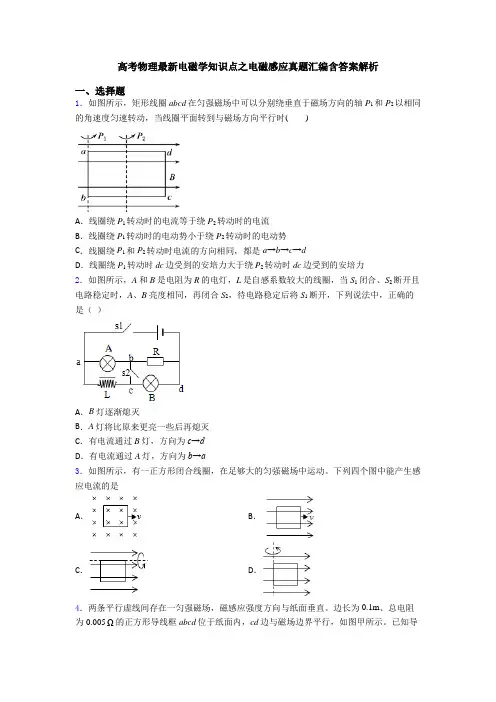

高考物理最新电磁学知识点之电磁感应真题汇编含答案解析
高考物理最新电磁学知识点之电磁感应真题汇编含答案解析一、选择题1．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时()A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→dD．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力2．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中，正确的是（）A．B灯逐渐熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a3．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。
下列四个图中能产生感应电流的是A．B．C．D．4．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。
边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。
已知导线框向右做匀速直线运动，cd边于t=0时刻进入磁场。
导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda为正方向）。
下列说法正确的是（）A．磁感应强度的方向垂直纸面向内B．磁感应强度的大小为0.5TC．导线框运动速度的大小为0.05m/sD．在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.04N5．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．6．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。
高考物理电磁学知识点之电磁感应真题汇编含解析
高考物理电磁学知识点之电磁感应真题汇编含解析一、选择题1．某兴趣小组探究断电自感现象的电路如图所示。
闭合开关S，待电路稳定后，通过电阻R的电流为I1，通过电感L的电流为I2，t1时刻断开开关S，下列图像中能正确描述通过电阻R的电流I R和通过电感L的电流I L的是（）A．B．C．D．2．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s时间拉出，外力所做的功为W1，通过导线截面的电荷量为q1；第二次用0.9 s时间拉出，外力所做的功为W2，通过导线截面的电荷量为q2，则( )A．W1<W2，q1<q2B．W1<W2，q1＝q2C．W1>W2，q1＝q2D．W1>W2，q1>q2 3．如图所示，电源的电动势为E，内阻为r不可忽略．A、B是两个相同的小灯泡，L是一个自感系数较大的线圈．关于这个电路的说法中正确的是A．闭合开关，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．闭合开关，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合至断开，在断开瞬间，A灯闪亮一下再熄灭D．开关由闭合至断开，在断开瞬间，电流自左向右通过A灯4．如图所示，MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.4m，电阻不计。
导轨所在平面与磁感应强度B为0.5T的匀强磁场垂直。
质量m为6.0×10-3kg电阻为1Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。
导轨两端分别接有滑动变阻器R2和阻值为3.0Ω的电阻R1。
当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P 为0.27W 。
则（ ）A ．ab 稳定状态时的速率v =0.4m/sB ．ab 稳定状态时的速率v =0.6m/sC ．滑动变阻器接入电路部分的阻值R 2=4.0ΩD ．滑动变阻器接入电路部分的阻值R 2=6.0Ω5．在倾角为θ的两平行光滑长直金属导轨的下端，接有一电阻R ，导轨自身的电阻可忽略不计，有一匀强磁场与两金属导轨平面垂直，方向垂直于导轨面向上。
高考物理专题2024电磁学历年题目解析
高考物理专题2024电磁学历年题目解析高考物理中，电磁学是一个重要的专题，涵盖了电场、磁场、电磁感应等内容。
通过对历年高考题目进行解析，我们可以总结出一些重点和难点，帮助考生更好地复习和备考。
下面对2024年的高考物理电磁学专题进行题目解析。
1. 2024年高考题目一题目描述：一只质量为m的点电荷在磁感应强度为B的均匀磁场中以v速度运动，求电荷所受到的洛伦兹力大小。
假设磁场方向与电荷速度方向垂直。
解析：根据洛伦兹力的公式，F=q*v*B*sinθ，其中q为电荷的量，v为电荷的速度，B为磁感应强度，θ为磁场方向与速度方向的夹角。
根据题目描述，磁场方向与速度方向垂直，因此sinθ=1。
所以洛伦兹力的大小为F=q*v*B。
2. 2024年高考题目二题目描述：一根导线载有电流I，长度为L。
求在导线附近某点处，由该导线产生的磁场强度与距离导线的距离d的关系式。
解析：根据安培环路定理，由一根无限长直导线产生的磁场强度的大小与导线与观察点间的距离d成反比。
即B=k*I/d，其中B为磁场强度，k为比例常数。
根据题目描述，导线长度为L，在L处的磁场强度与距离d的关系为B=k*I/(L-d)。
3. 2024年高考题目三题目描述：一根无限长直导线载有电流I，与它距离d处有一个闭合电路。
求闭合电路中的感应电动势大小。
解析：根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比。
由于导线是无限长的，所以在不断改变位置的过程中，它与闭合电路的距离d保持不变。
因此，闭合电路中感应电动势的大小始终不变，即不受距离变化的影响。
4. 2024年高考题目四题目描述：一根直导线带有电流I1，另一根直导线带有电流I2，两根导线平行且方向相反。
求两根导线之间的相互作用力。
解析：两根导线之间的相互作用力可以通过洛伦兹力来计算。
根据洛伦兹力的公式，F=I1*I2*l/(2πd)，其中I1和I2为两根导线的电流，l为导线长度，d为两根导线的距离。
【电磁感应】高考必考题(详解版)
A. 磁感应强度地大小为
B. 导线框运动速度地大小为
C. 磁感应强度地方向垂直于纸面向外
D. 在
至
这段时间内,导线框所受地安培力大小为
解析 BC
解析 由于匀速运动,所以
面向外．
所以D错．
故选BC．
考点
电磁感应 电磁感应规律地应用 线框模型
由于电流方向顺时针,所以磁场垂直于纸
5 某同学自制地简易电动机示意图如下图所示,矩形线圈由一根漆包线绕制而成,漆包线地两端分别 从线圈地一组对边地中间位置引出,并作为线圈地转轴．将线圈架在两个金属支架之间,线圈平 面位于竖直面内,永磁铁置于线圈下方．为了使电池与两金属支架连接后线圈能连续转动起来, 该同学应将（ ）
开关 接 后, 开始向右加速运动,速度达到最大值 时,设 上地感应
电动势为 ,有
⑥
依题意有
⑦
设在此过程中 地平均电流为 , 上受到地平均安培力为 ,有
⑧
由动量定理,有
⑨
又
⑩
联立⑤⑥⑦⑧⑨⑩式得 ⑪
考点
电磁感应 交变电流地产生原理
三、计算题
4 两条平行线间存在一匀强磁场,磁感应强度方向与纸面垂直．边长为 、总电阻为
地正
方形导线框 位于纸面内, 边与磁场边界平行,如图（a）所示,已知导线框一直向右做匀速
直线运动, 边于 时刻进入磁场．线框中感应电动势随时间变化地图线如图（b）所示（感
应电流地方向为顺时针时,感应电动势取正）,下列说法正确地是（ ）
器．电磁轨道炮示意如图,图中直流电源电动势为 ,电容器地电容为 ．两根固定于水平面内地
光滑平行金属导轨间距为 ,电阻不计．炮弹可视为一质量为 、电阻为 地金属棒 ,垂直放
高考物理电磁感应现象压轴难题综合题含答案解析
高考物理电磁感应现象压轴难题综合题含答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，水平放置的两根平行光滑金属导轨固定在平台上导轨间距为1m ，处在磁感应强度为2T 、竖直向下的匀强磁场中，平台离地面的高度为h ＝3.2m 初始时刻，质量为2kg 的杆ab 与导轨垂直且处于静止，距离导轨边缘为d ＝2m ，质量同为2kg 的杆cd 与导轨垂直，以初速度v 0＝15m/s 进入磁场区域最终发现两杆先后落在地面上．已知两杆的电阻均为r ＝1Ω，导轨电阻不计，两杆落地点之间的距离s ＝4m （整个过程中两杆始终不相碰）（1）求ab 杆从磁场边缘射出时的速度大小； （2）当ab 杆射出时求cd 杆运动的距离；（3）在两根杆相互作用的过程中，求回路中产生的电能．【答案】(1) 210m/s v =；(2) cd 杆运动距离为7m ； (3) 电路中损耗的焦耳热为100J ． 【解析】 【详解】（1）设ab 、cd 杆从磁场边缘射出时的速度分别为1v 、2v设ab 杆落地点的水平位移为x ，cd 杆落地点的水平位移为x s +，则有2h x v g =2h x s v g+=根据动量守恒012mv mv mv =+求得：210m/s v =（2）ab 杆运动距离为d ，对ab 杆应用动量定理1BIL t BLq mv ==设cd 杆运动距离为d x +∆22BL xq r r∆Φ∆== 解得1222rmv x B L ∆=cd 杆运动距离为12227m rmv d x d B L+∆=+= （3）根据能量守恒，电路中损耗的焦耳热等于系统损失的机械能222012111100J 222Q mv mv mv =--=2．如图，在地面上方空间存在着两个水平方向的匀强磁场，磁场的理想边界ef 、gh 、pq 水平，磁感应强度大小均为B ，区域I 的磁场方向垂直纸面向里，区域Ⅱ的磁场方向向外，两个磁场的高度均为L ；将一个质量为m ，电阻为R ，对角线长为2L 的正方形金属线圈从图示位置由静止释放(线圈的d 点与磁场上边界f 等高，线圈平面与磁场垂直)，下落过程中对角线ac 始终保持水平，当对角线ac 刚到达cf 时，线圈恰好受力平衡；当对角线ac 到达h 时，线圈又恰好受力平衡(重力加速度为g ).求：(1)当线圈的对角线ac 刚到达gf 时的速度大小；(2)从线圈释放开始到对角线ac 到达gh 边界时，感应电流在线圈中产生的热量为多少?【答案】(1)1224mgR v B L = (2)322442512m g R Q mgL B L=- 【解析】 【详解】(1)设当线圈的对角线ac 刚到达ef 时线圈的速度为1v ，则此时感应电动势为：112E B Lv =⨯感应电流：11E I R=由力的平衡得：12BI L mg ⨯= 解以上各式得：1224mgRv B L =(2)设当线圈的对角线ac 刚到达ef 时线圈的速度为2v ，则此时感应电动势2222E B Lv =⨯感应电流：22E I R=由力的平衡得：222BI L mg ⨯= 解以上各式得：22216mgRv B L =设感应电流在线圈中产生的热量为Q ,由能量守恒定律得：22122mg L Q mv ⨯-=解以上各式得：322442512m g R Q mgL B L =-3．电源是通过非静电力做功把其它形式的能转化为电势能的装置，在不同的电源中，非静电力做功的本领也不相同，物理学中用电动势E 来表明电源的这种特性。
电磁感应高考题型分析
电磁感应高考题型分析电磁感应是高中物理中的重要内容之一。
在高考中，电磁感应的考题通常包括计算电动势、磁通量的变化、电感和自感等方面，要求考生对电磁感应的基本原理和相关公式进行运用和分析。
首先，高考中的电磁感应计算题主要围绕三个方面展开：电动势、磁通量的变化以及电感和自感的计算。
电动势的计算是电磁感应考题中常见的一种类型。
这种题目通常给出一个导体在磁场中运动的情景，要求考生计算导体上的感应电动势。
解决这类问题的关键在于应用法拉第电磁感应定律，即电动势的大小等于导体在磁场中所受磁感应强度的变化率乘以该导体所包围的磁通量：ε = -dΦ/dt其中，ε表示电动势，Φ表示磁通量，t表示时间。
通过对题目中提供的数据进行处理和计算，可以得到最终的结果。
磁通量的变化是电磁感应考题中的另一类重要内容。
这类题目通常要求考生计算磁通量的变化量，或者根据磁通量的变化计算所产生的感应电动势。
为了解决这类问题，考生需要掌握磁通量的计算公式和其变化过程。
在一个匀强磁场中，磁通量的计算公式为：Φ = B * S * cosθ其中，Φ表示磁通量，B表示磁感应强度，S表示被磁场穿过区域的面积，θ表示磁场与该区域法线的夹角。
通过对题目中给出的数据进行计算，考生可以得到磁通量的变化量或感应电动势。
此外，电感和自感也是高考中的常见考点。
计算电感和自感的题目通常要求考生根据题目中给出的线圈的参数和磁场信息，计算电感或自感的值。
电感的计算公式为：L = (μ0 * N² * S) / l其中，L表示电感，μ0表示真空中的磁导率，N表示线圈中的匝数，S表示线圈的截面积，l表示线圈的长度。
而自感的计算公式为：L = (μ * N² * S) / l其中，L表示自感，μ表示线圈材料的磁导率，N表示线圈中的匝数，S表示线圈的截面积，l表示线圈的长度。
通过对这些公式的灵活运用，考生可以解决与电感和自感相关的考题。
综上所述，高考中的电磁感应考题主要包括电动势、磁通量变化、电感和自感的计算。
高考真题汇编12 电磁感应(解析版)
专题12 电磁感应1．（2020·新课标Ⅱ卷）管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。
焊机的原理如图所示，圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量使接缝处的材料熔化将其焊接。
焊接过程中所利用的电磁学规律的发现者为A．库仑B．霍尔C．洛伦兹D．法拉第【答案】D【解析】由题意可知，圆管为金属导体，导体内部自成闭合回路，且有电阻，当周围的线圈中产生出交变磁场时，就会在导体内部感应出涡电流，电流通过电阻要发热。
该过程利用原理的是电磁感应现象，其发现者为法拉第。
故选D。
2．（2020·新课标Ⅲ卷）如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。
圆环初始时静止。
将图中开关S 由断开状态拨至连接状态，电路接通的瞬间，可观察到A.拨至M 端或N 端，圆环都向左运动B.拨至M 端或N 端，圆环都向右运动C.拨至M 端时圆环向左运动，拨至N 端时向右运动D.拨至M 端时圆环向右运动，拨至N 端时向左运动【答案】B【解析】无论开关S 拨至哪一端，当把电路接通一瞬间，左边线圈中的电流从无到有，电流在线圈轴线上的磁场从无到有，从而引起穿过圆环的磁通量突然增大，根据楞次定律（增反减同），右边圆环中产生了与左边线圈中方向相反的电流，异向电流相互排斥，故选B。
3．（2020·江苏卷）如图所示，两匀强磁场的磁感应强度B1 和B2 大小相等、方向相反。
金属圆环的直径与两磁场的边界重合。
下列变化会在环中产生顺时针方向感应电流的是（）A.同时增大B1 减小B2B.同时减小B1 增大B2C.同时以相同的变化率增大B1 和B2D.同时以相同的变化率减小B1 和B2【答案】B【解析】AB．产生顺时针方向的感应电流则感应磁场的方向垂直纸面向里。
由楞次定律可知，圆环中的净磁通量变化为向里磁通量减少或者向外的磁通量增多，A 错误，B 正确。
电磁感应中高考常考题型及解析
电磁感应中高考常考题型及解析山东省平度市第一中学韩显平 266700随着高考改革的不但深入，理科综合考试中对电磁感应部分难度有所逐年加大的趋势，考试题目不是单一的，而是通过电磁感应知识与电路知识、安培力进行简单的结合，或定性分析、或定量计算，尤其是导体棒模型和线框模型，是近几年高考的热点。
现就将这部分知识常考的题型总结如下，供同行们商榷。
类型一：电磁感应定律及楞次定律的应用。
【例1】(2012·福建理综，18)如图一圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合．若取磁铁中心O为坐标原点，建立竖直向下为正方向的x轴，则下图中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )．解析：闭合铜环在下落过程中穿过铜环的磁场方向始终向上，磁通量先增加后减少，由楞次定律可判断感应电流的方向要发生变化，D项错误；因穿过闭合铜环的磁通量的变化率不是均匀变化，所以感应电流随x的变化关系不可能是线性关系，A项错误；铜环由静止开始下落，速度较小，所以穿过铜环的磁通量的变化率较小，产生的感应电流的最大值较小，过O 点后，铜环的速度增大，磁通量的变化率较大，所以感应电流的反向最大值大于正向最大值，故B项正确，C项错误．点评与预测：本题主要考查由楞次定律判断感应电流方向问题，速度与磁通量变化大小问题，属于中档题目。
纵观近几年高考可以看到，电磁感应与楞次定律是每年高考必考内用，小题考查线圈与环，磁通量变化，感应电流变化等问题，14年也是考试的重点。
类型二：电磁感应中的图象问题。
【例2】 (2013·课标，20)如图一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行．已知在t＝0到t＝t1的时间间隔内，直导线中电流i发生某种变化，而线框中的感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右．设电流i正方向与图中箭头所示方向相同，则i随时间t变化的图线可能是( )．解析：因通电导线周围的磁场离导线越近磁场越强，而线框中左右两边的电流大小相等，方向相反，所以受到的安培力方向相反，导线框的左边受到的安培力大于导线框的右边受到的安培力，所以合力与左边导线框受力的方向相同．因为线框受到的安培力的合力先水平向左，后水平向右，根据左手定则，导线框处的磁场方向先垂直纸面向里，后垂直纸面向外，根据右手螺旋定则，导线中的电流先为正，后为负，所以选项A 正确、选项B 、C 、D 错误．选A.点评与预测：本题主要考查电流与安培力关系，有左右手定则判断磁场方向与电流正负关系，是中档题目。
五年(2019-2023)高考物理真题分项汇编专题10 电磁感应 (解析版)
专题10电磁感应一、单选题1(2023·全国·统考高考真题)一学生小组在探究电磁感应现象时，进行了如下比较实验。
用图(a )所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。
两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。
实验中电流传感器测得的两管上流过漆包线的电流I 随时间t 的变化分别如图(b )和图(c )所示，分析可知()A.图(c )是用玻璃管获得的图像B.在铝管中下落，小磁体做匀变速运动C.在玻璃管中下落，小磁体受到的电磁阻力始终保持不变D.用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短2(2023·北京·统考高考真题)如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的匀强磁场并最终完全穿出。
线框的边长小于磁场宽度。
下列说法正确的是()A.线框进磁场的过程中电流方向为顺时针方向B.线框出磁场的过程中做匀减速直线运动C.线框在进和出的两过程中产生的焦耳热相等D.线框在进和出的两过程中通过导线横截面的电荷量相等3(2023·北京·统考高考真题)如图所示，L 是自感系数很大、电阻很小的线圈，P 、Q 是两个相同的小灯泡，开始时，开关S 处于闭合状态，P 灯微亮，Q 灯正常发光，断开开关()五年（2019-2023）高考物理真题分项汇编专题10 电磁感应 (解析版)A.P与Q同时熄灭B.P比Q先熄灭C.Q闪亮后再熄灭D.P闪亮后再熄灭4(2023·海南·统考高考真题)汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针(俯视)方向电流，当汽车经过线圈时()A.线圈1、2产生的磁场方向竖直向上B.汽车进入线圈1过程产生感应电流方向为abcdC.汽车离开线圈1过程产生感应电流方向为abcdD.汽车进入线圈2过程受到的安培力方向与速度方向相同5(2023·辽宁·统考高考真题)如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP。
2022年山东高考物理电磁感应高级题及解析
2022年山东高考物理电磁感应高级题及解析导言物理电磁感应作为高考物理的重要知识点，经常在高级题中出现。
为了帮助同学们更好地掌握这一知识点，本文将给大家介绍2022年山东高考物理电磁感应高级题及解析。
题目一某导体弯曲成一半圆形，半径为R，匀速从初位置A平移到末位置B，速率为v。
过程中，一个磁场方向垂直于该导体所在平面，磁感应强度为B。
求该导体所受电磁感应产生的电动势。
解析：由于导体运动的速率为常数v，可以将该导体视为一个移动导体环路，应用法拉第电磁感应定律可以求解。
根据法拉第电磁感应定律：ε = -dΦ/dt其中，ε表示电动势，Φ表示磁通量。
在这个题目中，磁通量Φ的计算可通过求解导体所受磁场的磁通量来完成。
磁通量Φ = B * S，其中B表示磁感应强度，S表示导体所围成的面积。
考虑到导体为半圆形，其所围成的面积可以表示为S = (1/2) * π * R²。
将磁通量代入电动势的计算公式，可得：ε = -dΦ/dt = -d(B * S)/dt= -B * dS/dt考虑到导体匀速运动，其运动速度v的大小保持不变，但方向会改变，因此导体所围成的面积S也会随着时间变化。
根据几何关系，导体所围成的面积与导体运动之间存在以下关系：dS/dt = (1/2) * R * dθ/dt其中，θ表示导体相对于初始位置的角度，dθ表示角度的变化量。
将dS/dt代入电动势的计算公式，可得：ε = -B * dS/dt = -B * (1/2) * R * dθ/dt题目一的解答过程至此结束。
题目二一根长直导线内电流为I，距离导线距离为r的地方有一圆形线圈，线圈中共有N匝。
当导线中电流通过变化为I'时，导线受到的磁场力为F，求线圈中所感受到的电磁感应电动势。
解析：根据题目描述，导线内电流变化所产生的磁场力会影响到附近的线圈，进而导致线圈中产生电磁感应电动势。
我们需要通过应用电磁感应的定律来解决这个问题。
电磁感应问题中焦耳热求解方法归类例析
电磁感应问题中焦耳热求解方法归类例析教学案例近年来高考试题、各地模拟试题频频出现电磁感应中求解电热能即焦耳热的题型，其解题途径往往有两条：一是用公式Q=I 2Rt 求解；二是计算克服安培力做的功W 克安，运用W 克安＝Q 来间接计算。
学生在解题中常常因为不能很好的理解和应用而陷入迷茫，为了提高学生的甄别能力，避免解题时出错，本文将几种电磁感应问题中焦耳热的求解方法归类总结如下：一、用公式Q=I 2Rt 计算的三种情形1、用公式Q=I 2Rt 直接计算Q=I 2Rt 直接应用的前提是电流恒定或电流I 以方波规律变化，对于动生电动势E ＝BLV 一般指在匀强磁场中导体棒切割磁感线的速度V 不变；而对于感生电动势tn E ∆∆Φ=，则要求t∆∆Φ不变。
例1、如图所示，矩形金属线圈的质量为m ，电阻为R ，放在倾角为θ的光滑斜面上，其中ab 边长度为L ，且与斜面底边平行。
MN 、PQ 是斜面上与ab 平行的两水平虚线，间距为D 。
在t=0时刻加一变化的磁场，磁感应强度B 大小随时间t 的变化关系为B=B 0-Kt ，开始方向垂直斜面向上，Kt 1＜B 0＜Kt 2。
在t=0时刻将线圈由图中位置静止释放，在t=t 1时刻ab 边进入磁场，t=t 2时刻ab 边穿出磁场，穿出磁场前的瞬间线圈加速度为0。
（重力加速度为g ）求：（1）从t ＝0到t ＝t 1运动过程中线圈产生的热量Q ； （2）在t ＝t 1时刻，线圈中电流大小；（3）线圈的ab 边在穿过磁场过程中克服安培力所做的功W 。
解析：（1）求解的是均匀变化磁场引起的感生电流产生的焦耳热，在0到t 1时间内：＝LDK tB＝SE ∆∆感生是恒定不变的，感应电流大小R LDK ＝R E I ＝感生，所以在0到t 1时间内产生的焦耳热Q ＝I 2Rt 1＝1222t RK D L ， （2）在0到t 1时间内，矩形线圈做初速度为0加速度a ＝gsin θ的匀加速直线运动，t 1时刻，速度v 1＝gsin θt 1，t 1时刻，线圈中既有感生电动势，又有动生电动势，根据楞次定律和右手定则，两个电动势同向，所以E 2＝（B 0－Kt 1）Lv 1＋LDK ， E 2＝（B 0－Kt 1）L gsin θt 1＋LDK ， 所以 R＋LDKt Lg －Kt B ＝R E ＝I 11022sin )θ（ （3）t 2时刻，ab 边穿出磁场瞬间的速度为v 2，此时只有动生电动势 E 3＝（Kt 2－B 0）L v 2，I 3＝RE 3， 由于t 2时刻加速度为0，根据牛顿第二定律：mgsin θ －（Kt 2－B 0）I 3L ＝0， 考虑ab 边进入MN 到ab 边离开PQ 的过程中，利用动能定理： mgDsin θ－W 克安＝21mv 22－21mv 12 解得：W 克安＝mgDsin θ＋21mg 2sin 2θt 12－44022223(2sin L－B Kt R g m ）θ 2、用电流I 的有效值计算当导体棒垂直切割磁感线运动时，产生的动生电动势E ＝BLV ，公式中只要B 、L 、V 任意一个物理量按正弦（余弦）规律变化，回路中都会产生正弦（余弦）交流电，此时就可以用电流的有效值来计算焦耳热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
202x高考《电磁感应》真题归类解析一、考纲解读内容要求说明1．电磁感应现象II2．感应电流的方向、楞次定律与右手定则II 不要求推断内电路中各点电势上下3．法拉第电磁感应定律II 导体切割磁感线时感应电动势的计算，只限L垂直B、V的情况4．自感现象与日光灯I二、考点统计考点〔内容〕卷子题号题型分值1．电磁感应现象的实际应用X卷大综28 选择题6分2．楞次定律与右手定则X卷理综21 选择题6分全国卷理综316 选择题6分3．法拉第电磁感应定律①感应电动势与感应电流大小X卷大综34 选择题6分X卷物理11 选择题6分全国卷理综119 选择题6分②与力学、能量综合X卷物理 6 选择题6分③与电场、能量综合X卷物理17 计算题16分④与电路、能量综合X卷理综16 选择题6分X卷理综23 计算题16分X物理卷22 计算题14分X卷物理16 计算题16分三、考题例示〔一〕考查电磁感应现象的实际应用1．〔X大综卷第28题〕电磁感应现象揭示了电和磁之间的内在联系，依据这一觉察，制造了许多电器设备。
以下用电器中，哪个没有利用电磁感应原理]A．动圈式话筒B．白炽灯泡C．磁带录音机D．日光灯镇流器解析：动圈式话筒是通过线圈振动引起线圈中磁通量变化从而激起感应电流，把声音信号转化为电信号；磁带录音机录音原理与动圈式话筒相同，放音时磁带经过放音头，放音头内线圈中磁通量变化激起感应电流，磁信号转化为电信号，再经扬声器复原为声音；日光灯镇流器通过自感原理工作。
三者均属于电磁感应现象。
白炽灯泡是利用电流的热效应发热发光。
选项B正确。
〔二〕考查感应电流的方向、楞次定律与右手定则2．〔X理综卷第21题〕现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如图1连接。
在开关闭合、线圈A放在线圈B中的情况下，某同学觉察当他将滑动变阻器的滑动端P向左加速滑动时，电流计指针向右偏转。
由此可以推断]BA．线圈A向上移动或滑动变阻器的滑动端P向右加速滑动，都能引起电流计指针向左偏转B．线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B的绕线方向未知，故无法推断电流计指针偏转的方向解析：滑动变阻器的滑动端P向左加速滑动时，滑动变阻器接入电路的电阻增大，电路中电流减小，A线圈中磁通量减小，引起B线圈中磁通量减小，此时连接B线圈的电流计指针向右偏转。
依此可知，只要B线圈中磁通量减小，就能确定电流计指针就向右偏转；反之，假设B线圈中磁通量增大，电流计指针就向左偏转。
依此推断选项B正确。
图 13．〔全国理综3卷第16题〕如图2所示，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。
当磁铁向下运动时〔但未插入线圈内部〕 ]A ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥解析：当磁铁向下运动时，在线圈中产生增大的磁通量，且原磁场方向向下。
依据楞次定律线圈中感应电流的磁通量阻碍此磁通量的变化，感应电流的磁场方向应向上，依安培定则，线圈中感应电流的方向与图中箭头方向相反。
又依楞次定律感应电流所受安培力阻碍相对运动，故磁铁与线圈相互排斥阻碍靠近。
选项D 正确。
〔三〕考查法拉第电磁感应定律 ①计算感应电动势或感应电流大小 4．〔全国理综1卷第19题〕图3中两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里。
abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l 。
t=0时刻，bc 边与磁场地域边界重合〔如图3〕。
现令线圈以恒定的速度v 沿垂直于磁场地域边界的方向穿过磁场地域。
取沿a →b →c →d →a 的感应电流为正，则在线圈穿越磁场地域的过程中，感应电流I 随时间t 变化的图线可能是 ]解析：通过线圈的磁通量先增大后减小，由楞次定律和安培定则可确定线圈中先产生逆时针感应电流〔a →d →c →b →a ，为负〕后产生顺时针感应电流〔a →b →c →d →a ，为正〕。
选项B 正确。
线圈在磁场中的有效切割长度先后均是由短变长，选项B 对感应电流I 大小随时间t 变化的描述也是正确的。
②法拉第电磁感应定律与力学、能量综合5．〔X 物理卷第6题〕如图4所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab 、cd 与导轨构成矩形回路。
导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R ，回路上其余局部的电阻不计。
在导轨平面内两导轨间有一竖直向下的匀强磁场。
开始时，导体棒处于静止状态，剪断细线后，导体棒运动过程中A ．回路中有感应电动势B ．两根导体棒所受安培力的方向相同C ．两根导体棒和弹簧构成的系统动量守恒，机械能守恒D ．两根导体棒和弹簧构成的系统动量守恒，机械能不守恒解析：剪断细线后，两棒在弹簧弹力作用下远离，回路中磁通量增大，回路中产生感应电动势，A 选项正确。
两根导体棒中感应电流方向相反，所受安培力的方向相反，B 选项错误。
两根导体棒和弹簧构成的系统合外力为零，系统动量守恒，但感应电流将机械能转化为电能，进而转化为内能，机械能不守恒，C 选项错误，D 选项正确。
③法拉第电磁感应定律与电场、能量综合6．〔X 物理卷第17题〕如图5所示，一半径为r 的圆形导线框内有一匀强磁场，磁场方向垂直于导线框所在平面，导线框的左端通过导线接一对水平放置的平行金属板，两板间的距离为d ，板长为l 。
t=0时，磁场的磁感应强度B 从B 0开始均匀增大，同时，在板2的左端且非常靠近板2的位置有一质量为m ，带电量为-q 的液滴以初速度v 0水平向右射入两板间，该液滴可视为质点。
〔1〕要使该液滴能从两板间射出，磁感应强度随时间的变化率K 应满足什么条件？〔2〕要使该液滴能从两板间右端的中点射出，磁感应强度B 与时间t 应满足什么关系？ 解析：〔1〕由题意可知，1板为正极，2板为负极。
〔1〕两极板的电压，SK tBS t U =∆∆=∆∆Φ=〔2〕 而2r S ⋅=π 〔3〕 带电液滴受的电场力：dUqqE F == 〔4〕 图 2 图 3图 4 图 5故ma mg dqUmg F =-=- g mdqUa -=〔5〕 商量：①假设a>0，液滴向上偏转，做类平抛运动。
22)(2121t g mdqU at y -==〔6〕 当液滴刚好射出时：有t v l ⋅=0 lvt 0= d y =故20)()(21v lg md qU d ⋅-= 〔7〕 由〔2〕〔3〕〔7〕得)2(22021l d v g q r mdK +⋅=π 〔8〕要使液滴能射出，必须满足y<d ，K<K 1。
②假设a=0，液滴不发生偏转，做匀速直线运动。
0=-=g mdqUa 〔9〕 由〔2〕〔3〕〔9〕得qr mgdK 22⋅=π 〔10〕 要使液滴能射出，必须满足K=K 2。
③假设a<0，液滴将被吸附在2板上。
综上所述，液滴能射出，K 必须满足：)2(22022ld v g q r mdK q r mgd +⋅≤≤⋅ππ 〔11〕 〔2〕B=B 0+Kt当液滴从两板中间射出时，满足条件一的情况，则用2d替换〔8〕式中的d )2(2202l d v g q r mdK +⋅=π 〔12〕 tl d v g q r mdB B )2(22020+⋅+=π〔13〕 ④法拉第电磁感应定律与电路、能量综合7.〔X 物理卷第22题〕如图6所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距lm ，导轨平面与水平面成θ=37°角，下端连接阻值为R 的电阻。
匀强磁场方向与导轨平面垂直。
质量为0.2kg 、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25。
(1)求金属棒沿导轨由静止开始下滑时的加速度大小；(2)当金属棒下滑速度到达稳定时，电阻上消耗的功率为8W ，求该速度的大小；(3)在上问中，假设R ＝2Ω，金属棒中的电流方向由a 到b ，求磁感应强度的大小与方向。
(g=102/s m ，sin37°＝0.6， cos37°＝0.8)解析：(1)金属棒开始下滑的初速为零，依据牛顿第二定律 mgsin θ－μmgcos θ＝ma ①由①式解得a ＝10×(O.6－0.25×0.8) 2/s m =42/s m ②(2)设金属棒运动到达稳定时，速度为v ，所受安培力为F ，棒在沿导轨方向受力平衡 mgsin θ一μmgcos0一F ＝0 ③图 6此时金属棒克服安培力做功的功率等于电路中电阻R 消耗的电功率 P Fv = ④ 由③、④两式解得8/10/0.210(0.60.250.8)P v m s m s F ===⨯⨯-⨯ ⑤ (3)设电路中电流为I ，两导轨间金属棒的长为l ，磁场的磁感应强度为BvBlI R =⑥ R I P 2=⑦ 由⑥、⑦两式解得820.4101PR B T T vl ⨯===⨯⑧磁场方向垂直导轨平面向上四、考题练习 1．〔X 大综卷第34题〕如图7所示，两根相距为l 的平行直导轨a b 、cd 、b 、d 间连有一固定电阻R ，导轨电阻可忽略不计。
MN 为放在ab 和cd 上的一导体杆，与ab 垂直，其电阻也为R 。
整个装置处于匀强磁场中，磁感应强度的大小为B ，磁场方向垂直于导轨所在平面〔指向图中纸面内〕。
现对MN 施力使它沿导轨方向以速度v 〔如图7〕做匀速运动。
令U 表示MN 两端电压的大小，则 ]A ．,21vBl U =流过固定电阻R 的感应电流由b 到d B ．,21vBl U =流过固定电阻R 的感应电流由d 到b C ．,vBl U=流过固定电阻R 的感应电流由b 到d D ．,vBl U=流过固定电阻R 的感应电流由d 到b2．〔X 物理卷第11题〕如图8所示，A 是长直密绕通电螺线管．小线圈B 与电流表连接，并沿A 的轴线OX 从D 点自左向右匀速穿过螺线管A ．能正确反映通过电流表中电流，随工变化规律的是 ]3．〔X 理综卷第16题〕将硬导体中间一段折成不封闭的正方形，每边长为l ，它在磁感应强度为B 、方向如图9的匀强磁场中匀速转动，转速为n ，导线在a 、b 两处通过电刷与外电路连接，外电路接有额定功率为P 的小灯泡并正常发光，电路中除灯泡外，其余局部的电阻不计，灯泡的电阻应为 ]A ．P nB l 22)2π（ B ．P nB l 22)2π（C ．PnB l 2)22（D ．PnB l 22)（4．〔X 物理卷第16题〕如图10所示，固定的水平光滑金属导轨，间距为L ，左端接有阻值为R 的电阻，处在方向竖直、磁感应强度为B 的匀强磁场中，质量为m 的导体棒与固定弹簧相连，放在导轨上，导轨与导体棒的电阻均可忽略．初始时刻，弹簧恰处于自然长度，导体棒具有水平向右的初速度v 0.在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．(1)求初始时刻导体棒受到的安培力．(2)假设导体棒从初始时刻到速度第—次为零时，弹簧的弹性势能为E p ，则这一过程中安培力所做的功W 1和电阻R 上产生的焦耳热Q 1分别为多少(3)导体棒往复运动，最终将静止于哪里从导体棒开始运动直到最终静止的过程中，电阻R 上产生的焦耳热Q 为多少图 7图 8图 9图 105．〔X 理综卷第23题〕如图11中MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.40m ，电阻不计，导轨所在平面与磁感应强度B 为0.50T 的匀强磁场垂直。
