B1 双绕组变压器损耗电量分两部分计算B1.1 铁心损耗电量

△AT=A PO(Un /Uf)2t (kW • h) (B1.1) 式中A AT变压器铁心损耗电量，kW- h;

A PO变压器空载损耗功率，kW

Un变压器额定电压，kV；Uf ——变压器分接头电压，kV；t ——接人系统时间或计算时段，h。

B1.2 绕组损耗电量。

B1.2.1 当采用变压器计算期均方根电流计算时有：

A AR=A PK(Ijf / Ie )2t

=A PK(Sjf / Se )2t (kW • h) (B1.2.1) 式中A AR变压器绕组损耗电量，kW- h;

A PK变压器短路损耗功率，kW

Ie ——变压器额定电流，应取与负荷电流同一电压侧的数值，A；

Sjf ——变压器代表日(计算期) ，以视在功率表示的均方根值，kVA；

Se变压器额定容量，kVA。

请登陆: 输配电设备网浏览更多信息

B1.2.2 当只具有变压器计算期平均电流时，有：

A AR=A PK(Ipj / Ie )2K2t =A PK(Spj / Se )2 K2 t (kW • h) (B1.2.2) 式中Ipj ——变

压器计算期平均电流，A；K——负荷曲线外形系数；

Spj 变压器代表日(计算期)以视在功率表示的平均负荷值，kVA

B1.2.3 当只具有变压器计算期的最大电流值时有：

A AR=A PK(Imax / Ie )2K2t

=A PK(Smax / Se )2F t (kW • h) (B1.2.3)

式中Imax ------ 变压器计算期最大电流，A;

Smax 变压器计算期以视在功率表示的最大负荷值，kVA

F――计算期负荷曲线的损失因数。

B1.3 双绕组变压器的损耗电量

A A=A AT +A AR (kW- h) (BI.3)

B2 三绕组变压器的损耗电量亦分为两部分计算

B2.1 三绕组变压器的铁心损耗电量计算同双绕组变压器。

B2.2 绕组损耗电量计算。

来源: 输配电设备网

三绕组变压器的绕组损耗电量计算，应根据各绕组的短路损耗功率及其通过的负荷，分别计算每个绕组的损耗电量，其总和即为三绕组变压器绕组损耗电量。

B2.2.1 当采用变压器计算期均方根电流计算时有：

△ AR =[ △ PK1(ljf1 / Ie1)2+ △ PK2(ljf2 / Ie2)2+ △ PK3 (Ijf3 /

le3)2]t(kW • h) (B2.2.1 -1)

△PK1 =1/2[ △ PK(1-2) + △ PK(1-3) —△ PK(2-3)] (kW)

△PK2 =△ PK(1-2) —△ PK1 (kW)

△PK3 =△ PK(1-3) —△ PK1 (kW) (B2.2.1-2) 式中△ AR绕组损耗电量，kW- h;

△PK1, △ PK2 △ PK3分别为三绕组变压器高、中、低压绕组的短路损耗功率，kW；

△PK(1-2) , △ PK(1-3) , △ PK(2-3)――分别为变压器额定容量的高一中压、

高一低压、中一低压绕组短路损耗功率，kW；

Ie1 , Ie2 , Ie3 ――分别为三绕组变压器高、中、低压绕组的额定电流，A;

Ijf1 ，Ijf2 ，Ijf3 ——分别为三绕组变压器高、中、低压绕组的计算期(代表日) 负荷电流的均方根值，A。

来源:www。

B2.2.2 当采用变压器计算期平均电流计算时有：

△AR=[ △ PK1(Ipj1 / Ie1)2 +△ PK2(lpj2 / Ie2)2 +△ PK3(Ipj3 / Ie3)2 ]t (kW- h) (B2.2.2)

式中Ipj1 ，Ipj2 ，Ipj3 ――分别为三绕组变压器高、中、低压绕组计算期(代表日)负荷电流的平均值，A；

K1, K2, K3分别为三绕组变压器高、中、低压绕组计算期(代表日)负荷曲线外形系数(计算同附录A)。

B2.2.3 当采用变压器计算期最大电流计算时有：

△AR =[ △ PK1(Imax1 / Ie1)2F1+ △ PK2(lmax2 / Ie2)2F2+ △ PK3 (Imax3 / Ie3)2F3]t ( kW- h)

式中，Imax1, Imax2, Imax ------ 分别为三绕组变压器高、中、低压绕组计算

期(代表日)负荷电流的最大值，A；

F1, F2, F3分别为三绕组变压器高、中、低压绕组计算期(代表日)负荷

曲线的损失因数(计算同附录A)。

B3 自耦变压器电能损耗计算同三绕组变压器

变压器损耗计算方法

当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。所以变压器的温升主要由铁损和铜损产生的。

由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，耳=俞出功率/输入功率。

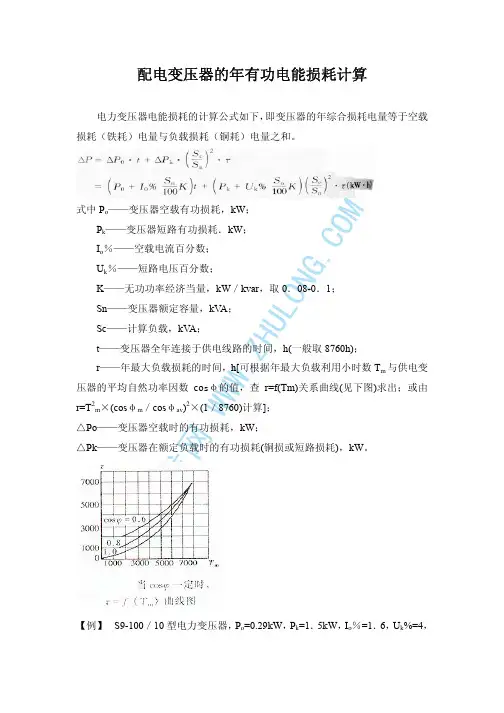

变压器的损耗-变压器损耗计算公式

变压器损耗可以分为空载损耗和负载损耗两部分。在工程计算中，我们设定电网电压大小、波形恒定，这样当某一台变压器的空载损耗P0 为一定值，其负载损耗PZ 则与负荷平方成正比，即：

PZ= （S/SZ ）2Pkn （1 ）

式（1）中，S—变压器的实际负荷；

SZ—变压器的额定容量；

Pkn —变压器在额定电流下的短路损耗。

这样，单台变压器的总损耗为：

P=P0 ＋PZ=P0 ＋（S/SZ ）2Pkn （2 ）

当两台变压器并列运行时，各变压器的负载分配与该变压器的额定容量成正比，与短路电压成反比，即：

S=S1 ＋S2 （3）

S1:S2= （Sn1/Uk1 ）: （Sn2/Uk2 ）（4）

式（4）中，S—总负荷；

Uk —变压器的短路电压。

这时两台变压器并列运行的总损耗Pb 为：
