Solidworks的气动设计和风洞流体力学分析指南

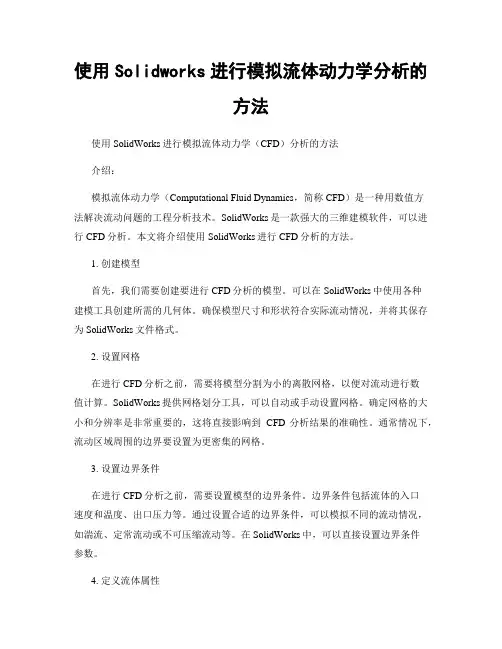

使用Solidworks进行模拟流体动力学分析的方法
使用Solidworks进行模拟流体动力学分析的方法使用SolidWorks进行模拟流体动力学（CFD）分析的方法介绍：模拟流体动力学（Computational Fluid Dynamics，简称CFD）是一种用数值方法解决流动问题的工程分析技术。
SolidWorks是一款强大的三维建模软件，可以进行CFD分析。
本文将介绍使用SolidWorks进行CFD分析的方法。
1. 创建模型首先，我们需要创建要进行CFD分析的模型。
可以在SolidWorks中使用各种建模工具创建所需的几何体。
确保模型尺寸和形状符合实际流动情况，并将其保存为SolidWorks文件格式。
2. 设置网格在进行CFD分析之前，需要将模型分割为小的离散网格，以便对流动进行数值计算。
SolidWorks提供网格划分工具，可以自动或手动设置网格。
确定网格的大小和分辨率是非常重要的，这将直接影响到CFD分析结果的准确性。
通常情况下，流动区域周围的边界要设置为更密集的网格。
3. 设置边界条件在进行CFD分析之前，需要设置模型的边界条件。
边界条件包括流体的入口速度和温度、出口压力等。
通过设置合适的边界条件，可以模拟不同的流动情况，如湍流、定常流动或不可压缩流动等。
在SolidWorks中，可以直接设置边界条件参数。
4. 定义流体属性在进行CFD分析之前，需要定义模拟流动中使用的流体的物理属性。
这些属性包括密度、粘度、热导率等。
通过准确定义流体属性，可以更准确地模拟流动行为。
SolidWorks提供了一系列常见流体的物性数据，也可以手动定义所需的流体属性。
5. 设置求解器和求解参数在进行CFD分析之前，需要选择适当的求解器和设置求解参数。
求解器决定了使用何种数值方法对流体动力学方程进行离散化和求解。
SolidWorks提供了多种求解器，包括基于有限体积法（FV）和有限元法（FE）的求解器。
选择合适的求解器和调整求解参数将直接影响到CFD分析的准确性和计算效率。
SolidWorks Simulation 應力分析使用教程说明书
工程設計與技術系列使用 SolidWorks Simulation 執行應力分析的簡介學員指南Dassault Systèmes SolidWorks Corporation 300 Baker AvenueConcord, Massachusetts 01742 USA電話：+1-800-693-9000在美國境外請電：+1-978-371-5011傳真：+1-978-371-7303電子郵件：*******************網站：/education© 1995-2010, Dassault Systèmes SolidWorks Corporation,a Dassault Systèmes S.A. company, 300 Baker Avenue, Concord, Mass. 01742 USA。
版權所有。
本文件中提及的資訊和軟體如有更改，恕不另行通知，Dassault Systèmes SolidWorks Corporation (DS SolidWorks) 亦不作任何承諾。
未經 DS SolidWorks 明確書面許可，不得以任何形式或透過任何手段（電子或機械）為任何目的複製或傳輸任何有關材料。
本文中提及的軟體受許可協議限制，只能按照許可協議的條款進行使用或複製。
所有 DS SolidWorks 對軟體和文件提供的保固均在使用許可協議書中闡明，對於其中沒有提及或暗示的，此文件及其內容將被視為任何條款（包括保固）的修改和補充。
專利聲明SolidWorks® 3D 機械mechanical CAD 軟體受美國專利5,815,154; 6,219,049; 6,219,055; 6,611,725; 6,844,877; 6,898,560; 6,906,712; 7,079,990; 7,477,262; 7,558,705; 7,571,079; 7,590,497; 7,643,027; 7,672,822; 7,688,318; 7,694,238; 7,853,940; 及外國專利（如 EP 1,116,190 及 JP 3,517,643）保護。
Solidworks的气体流动和压力分析技术指南
Solidworks的气体流动和压力分析技术指南气体流动和压力分析是Solidworks软件的重要功能之一，它提供了一种可靠的方法来模拟和分析物体中的气体流动和压力变化。
该技术指南将介绍Solidworks软件中的气体流动和压力分析的基本原理和步骤，并给出一些实用的建议和注意事项。
在开始进行气体流动和压力分析之前，我们首先需要了解一些基础概念。
气体流动是指气体在空间中的运动过程，可以通过数值模拟来预测和分析气体的流动行为。
压力是指单位面积上的力量，它是气体流动中的重要参数之一，能够影响流动速度和方向。
针对气体流动和压力分析，以下是Solidworks软件中的一些关键功能：1. 定义流体域（Fluid Domain）：在进行气体流动和压力分析之前，我们需要首先定义流体域，即包含气体的空间。
在Solidworks中，可以通过设置空气或其他流体属性来创建流体域。
2. 设定边界条件（Boundary Conditions）：边界条件是指物体表面上的约束和加载，它们会对气体流动和压力分布产生影响。
在Solidworks软件中，可以设置不同的边界条件，如入口和出口条件、壁面条件等。
3. 选择分析类型（Analysis Type）：在Solidworks中，根据具体需求可以选择不同的分析类型进行气体流动和压力分析。
例如，稳态分析可用于分析稳定的流动情况，而瞬态分析则适用于分析瞬时的流动变化。
4. 进行网格划分（Meshing）：网格划分是将流体域划分为离散的小单元，用于数值计算和模拟流体的运动。
在Solidworks软件中，可以通过自动划分网格或手动调整网格尺寸来进行网格划分。
5. 进行数值计算（Numerical Calculation）：通过数值计算方法，将流体域和边界条件的数学方程转化为计算机可以处理的形式。
Solidworks软件中可以使用有限元法等数值计算方法来求解气体流动和压力分析的问题。
6. 分析结果评估和后处理（Results Evaluation and Post-processing）：在进行气体流动和压力分析后，需要评估和分析数值计算的结果。

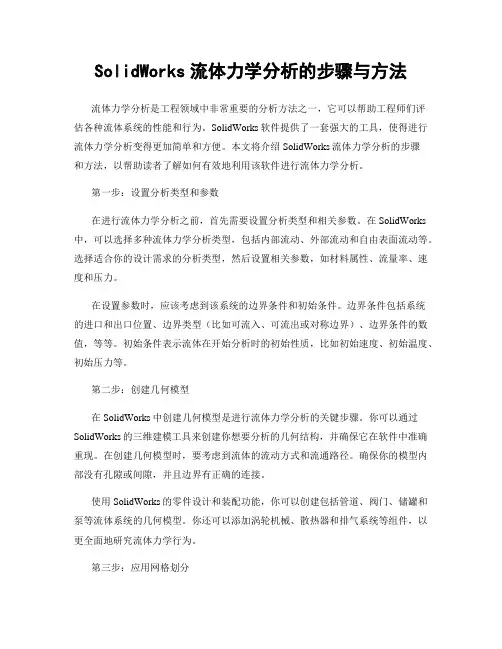

SolidWorks流体力学分析的步骤与方法
SolidWorks流体力学分析的步骤与方法流体力学分析是工程领域中非常重要的分析方法之一，它可以帮助工程师们评估各种流体系统的性能和行为。
SolidWorks软件提供了一套强大的工具，使得进行流体力学分析变得更加简单和方便。
本文将介绍SolidWorks流体力学分析的步骤和方法，以帮助读者了解如何有效地利用该软件进行流体力学分析。
第一步：设置分析类型和参数在进行流体力学分析之前，首先需要设置分析类型和相关参数。
在SolidWorks 中，可以选择多种流体力学分析类型，包括内部流动、外部流动和自由表面流动等。
选择适合你的设计需求的分析类型，然后设置相关参数，如材料属性、流量率、速度和压力。
在设置参数时，应该考虑到该系统的边界条件和初始条件。
边界条件包括系统的进口和出口位置、边界类型（比如可流入、可流出或对称边界）、边界条件的数值，等等。
初始条件表示流体在开始分析时的初始性质，比如初始速度、初始温度、初始压力等。
第二步：创建几何模型在SolidWorks中创建几何模型是进行流体力学分析的关键步骤。
你可以通过SolidWorks的三维建模工具来创建你想要分析的几何结构，并确保它在软件中准确重现。
在创建几何模型时，要考虑到流体的流动方式和流通路径。
确保你的模型内部没有孔隙或间隙，并且边界有正确的连接。
使用SolidWorks的零件设计和装配功能，你可以创建包括管道、阀门、储罐和泵等流体系统的几何模型。
你还可以添加涡轮机械、散热器和排气系统等组件，以更全面地研究流体力学行为。
第三步：应用网格划分在进行流体力学分析之前，必须将几何模型划分为离散单元，这样才能计算流体在每个单元上的性质。
这个离散化的过程被称为网格划分，它将几何模型划分为许多小的体素或单元。
SolidWorks提供了自动或手动网格划分的功能。
你可以根据自己的需求调整单元的大小和密度。
如果你的模型非常复杂，可能需要更多的单元来获得准确的结果。
注意，网格划分的质量对最终结果的准确性和计算效率有很大的影响。
SolidWorks流体分析
研究流体所遵循的宏观运动规律； 流体和周围物体之间的相互作用。 例如：网球、汽车风阻、水泵、风扇等
第
一 课
研究方法
理论分析：根据实际问题建立理论模型、涉及微分体积法、速度势法、保角变换法 。 实验研究方法：根据实际问题利用相似理论建立实验模型，选择流动介质，设备包 括风洞、水槽、水洞、激波管、测试管系等。尽管通过实验的结果一般上来说是比 较可靠的，但是会受到模型尺寸以及边界条件等限制。 数值计算方法 ：根据理论分析的方法建立数学模型，选择合适的计算方法，包括有 限差分法、有限单元法、特征线法、边界元法等，利用商业软件和自编程序计算， 得出结果，用实验方法加以验证，可以解决理论分析解决不了的复杂流动的问题， 和实验相比所需的费用和时间也比较少。
对流现象。
第
五
课
对流换热系数h的物理意义：当流体与固体表面之间的温度差为1K
时， 单位壁面面积在每秒所能传递的热量。h的大小反映对流换热的强
弱。
典型的对流换热系数
介质 空气（自然对流） 空气/过热蒸汽（强对流） 油（强制对流） 水（强制对流）
水（沸腾） 蒸汽（压缩）
对流换热系数,h(W/m^2,K) 5~25
1
3
第
六
课
方案结果对比
a
b
目录 1. 圆柱绕流现象 2. 多孔介质 3. 参数研究
第 七 课
问题一：圆柱绕流现象
第
七 课
内流场和外流场
内流Internal：流体被物理几何体封闭，由内部体积为典型分析构成。
例如：流管, 阀, 发动机…
外流External：物理几何体浸没在流体中求解域必须远大于实际几何体。 分析典型倒置意义，对象被固定住并且流体在上面吹它。 例如：翅膀, 导弹, 潜水艇…

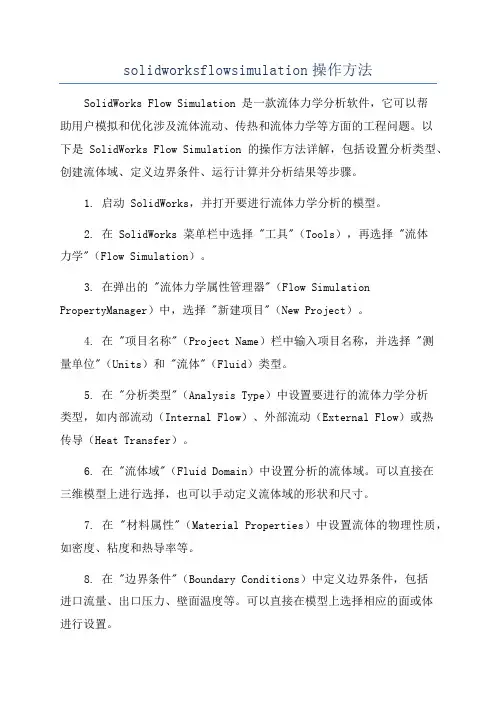

solidworksflowsimulation操作方法
solidworksflowsimulation操作方法SolidWorks Flow Simulation 是一款流体力学分析软件，它可以帮助用户模拟和优化涉及流体流动、传热和流体力学等方面的工程问题。
以下是 SolidWorks Flow Simulation 的操作方法详解，包括设置分析类型、创建流体域、定义边界条件、运行计算并分析结果等步骤。
1. 启动 SolidWorks，并打开要进行流体力学分析的模型。
2. 在 SolidWorks 菜单栏中选择 "工具"（Tools），再选择 "流体力学"（Flow Simulation）。
3. 在弹出的 "流体力学属性管理器"（Flow Simulation PropertyManager）中，选择 "新建项目"（New Project）。
4. 在 "项目名称"（Project Name）栏中输入项目名称，并选择 "测量单位"（Units）和 "流体"（Fluid）类型。
5. 在 "分析类型"（Analysis Type）中设置要进行的流体力学分析类型，如内部流动（Internal Flow）、外部流动（External Flow）或热传导（Heat Transfer）。
6. 在 "流体域"（Fluid Domain）中设置分析的流体域。
可以直接在三维模型上进行选择，也可以手动定义流体域的形状和尺寸。
7. 在 "材料属性"（Material Properties）中设置流体的物理性质，如密度、粘度和热导率等。
8. 在 "边界条件"（Boundary Conditions）中定义边界条件，包括进口流量、出口压力、壁面温度等。
可以直接在模型上选择相应的面或体进行设置。
气动系统的流体力学分析与设计
气动系统的流体力学分析与设计引言：气动系统广泛应用于各个领域，如航空、汽车、能源等。
它的设计和分析需要深入理解流体力学原理。
本文将探讨气动系统的流体力学分析与设计，并探索如何优化气动系统的性能。
一、气动系统基础知识：气动系统是通过空气流动实现的动力传输系统。
其中，空气被视为一种流体，它在气动系统中的行为受到流体力学的影响。
在分析和设计气动系统之前，我们首先需要了解气体流动的基本原理。
1. 流体力学基础：流体力学是研究流体运动和与固体的相互作用的科学。
它包括静力学和动力学两个方面。
静力学研究静止的流体，而动力学研究流体运动的规律。
2. 流体动力学方程：对于气动系统的分析，流体动力学方程是一个重要的工具。
它包括连续性方程、动量方程和能量方程。
通过求解这些方程，可以得到气体流动的速度、压力和温度分布。
二、气动系统的流动现象分析：气动系统的关键是分析系统中的气流现象，以便优化设计和改善性能。
以下是一些常见的气流现象分析方法。
1. 层流与湍流：气体流动可以分为层流和湍流两种形式。
层流指气体沿着固定的路径稳定地流动，湍流则是气体流动不规则，并且形成涡旋和涡流。
在设计气动系统时，我们需要考虑流动形态的选择，以及如何减小湍流对系统性能的影响。
2. 压力分布分析：气动系统中的压力分布对系统的性能有重要影响。
通过分析压力分布，可以判断流体的速度和流动方向，并优化系统的设计。
例如，在飞机机翼的气动设计中，需要确保机翼上下表面的压力差达到最佳升力效果。
3. 阻力与升力分析：气动系统在运动中会产生阻力和升力。
阻力消耗能量并限制系统的速度，而升力则提供了系统的升力。
通过分析阻力和升力的大小和分布，可以优化气动系统的性能，提高效率。
三、气动系统的设计优化：设计优化是气动系统工程中不可忽视的部分。
以下是一些常用的气动系统设计优化方法。
1. 流线型设计：在设计气动系统时，流线型设计是提高空气流动效率的关键。
通过减少系统内的阻力，可以实现更高的速度和更低的能耗。
SolidWorks流体力学模拟的高级技巧与策略
SolidWorks流体力学模拟的高级技巧与策略流体力学模拟是工程设计中不可或缺的工具，可以帮助工程师分析和改进产品设计，提高产品的性能和效率。
而SolidWorks作为一款常见的三维建模软件，也具备了流体力学模拟的功能。
本文将探讨SolidWorks流体力学模拟的高级技巧与策略，帮助读者更好地利用该软件进行流体力学模拟。
1. 模型几何建模：在进行流体力学模拟之前，需要准确地建立模型的几何形状。
在SolidWorks中，可以通过基本的建模命令，如拉伸、旋转、倒角等，来创建模型的几何外形。
另外，对于复杂的模型，可以使用草图、曲面、填充等高级命令进行建模。
合理且精确的建模是进行流体力学模拟的基础。
2. 网格划分技巧：在进行流体力学模拟前，需要将模型划分为网格，以便进行数值计算。
网格划分的精细度和质量直接影响模拟结果的准确性和可靠性。
在SolidWorks中，可以使用自动网格划分工具，也可以手动调整网格划分的参数，如网格的大小、形状等。
在调整网格划分时，需要注意将重点放在关键区域，如边界层、流动分离区等。
3. 材料属性设定：在进行流体力学模拟时，需要为模型设置适当的材料属性。
材料属性包括密度、粘度、热传导系数等，在模拟中直接影响流体的行为。
在SolidWorks中，可以选择预定义的材料属性，也可以手动输入自定义的材料属性。
根据实际情况和模拟需求，选择合适的材料属性能够提高模拟结果的准确性。
4. 边界条件设定：边界条件是流体力学模拟中非常重要的一部分，决定了流体与外界的交互方式。
在SolidWorks中，可以设定各种边界条件，如流体入口速度、出口压力、壁面摩擦系数等。
在设定边界条件时，需要根据实际情况和模拟需求，合理选择边界条件，以确保模拟结果的准确性。
5. 模拟设置：在进行流体力学模拟前，需要对模拟进行一系列的设置。
在SolidWorks中，可以设定模型的初始条件、模拟的时间步长、迭代收敛准则等。
合理的模拟设置能够提高模拟的计算效率和准确性。
solidworks 汽车设计 空气动力学
solidworks 汽车设计空气动力学
SolidWorks是一种计算机辅助设计（CAD）软件，可用于进
行汽车设计。
它提供了丰富的工具和功能，使设计师能够创建和模拟车辆的各个方面，包括车身外形、发动机布局、底盘设计等。
空气动力学是汽车设计中的重要方面之一。
通过利用SolidWorks的流体力学分析功能，设计师可以模拟空气流动，并评估车辆在不同速度下的阻力、升力和抓地力等参数。
这有助于优化车身流线型，减少风阻，提高燃油经济性。
在SolidWorks中，设计师可以创建车辆的三维模型，并应用
不同的流体力学分析方法，如计算流体力学（CFD）模拟和风洞试验。
通过这些分析，设计师能够了解空气如何在车辆周围流动，找出可能存在的流动失稳或高风阻区域，并进行形状优化。
此外，SolidWorks还提供了其他功能，如碰撞模拟和结构优化，有助于汽车设计师评估车辆在不同条件下的安全性和结构强度。
综上所述，通过SolidWorks进行汽车设计，结合空气动力学
分析，可以帮助设计师优化车辆的外形和性能，提高燃油经济性和驾驶稳定性。
Solidworks的流体力学分析方法与技巧
Solidworks的流体力学分析方法与技巧流体力学分析是Solidworks软件中常用的功能之一，它可以帮助工程师们分析和优化产品的设计。
在这篇文章中，我们将深入探讨Solidworks的流体力学分析方法与技巧。
首先，让我们了解一下什么是Solidworks的流体力学分析。
流体力学分析是通过模拟流体在物体表面上的作用力和流动行为来评估产品设计的工程分析方法。
它可以帮助工程师们预测产品在实际工作环境中的性能，并优化设计以满足要求。
在Solidworks中，进行流体力学分析的第一步是创建一个适当的流体力学分析项目。
在创建项目时，您需要选择分析类型，如外部流动或内部流动，并设置相关的详细参数，如流体类型、初始条件和边界条件。
一项重要的技巧是正确选择流体模型。
Solidworks提供了多种流体模型，例如理想气体、液体、多相流等。
根据您的实际需求，选择合适的流体模型可以确保分析的准确性，并提高项目的效率。
另一个重要的技巧是合理设置网格。
网格是将实际物体离散化为计算单元的方法。
良好的网格设置可以提供精确的分析结果。
在Solidworks中，您可以使用自动网格划分功能，也可以手动设置网格的密度和大小。
对于复杂的几何形状，您可能需要在关键地区使用较小的网格，以获得更准确的结果。
在流体力学分析过程中，边界条件的设置至关重要。
边界条件决定了流体在物体周围的行为。
在Solidworks中，您可以设置不同类型的边界条件，如速度入口、压力出口、壁面摩擦等。
根据实际应用需求，正确设置边界条件可以更好地模拟真实工作环境，并准确分析产品的性能。
当设置了所有必要的参数后，可以运行流体力学分析并查看结果。
Solidworks提供了丰富的结果显示方式，如流线、压力分布、速度矢量图等。
通过分析结果，您可以评估产品的性能表现，并根据需要进行设计优化。
在实际应用中，流体力学分析可以应用于诸多领域。
例如，在汽车工业中，可以分析气流对车辆的阻力和燃油效率的影响；在航空航天领域，可以研究空气动力学特性以改进飞行器的设计；在电子领域，可以优化散热系统以确保电子元件的正常工作等等。
solidworks流体分析1进气管
定义目标
• Why do we need goals? ▪ 指定目标不仅可以避免这些参数的计算值中出现可能的错误，在大多数 情况下还可以实现缩短总求解时间。
• 您可以在计算过程中监视目标收敛行为，如果确定不需要执行进一步的计算， 还可以手动停止求解进程。
定义目标
• You can set Goals as one of the following f ine types:
Lesson 1: Topics
▪ 介绍Flow Simulation的界面、工具栏、按钮 ▪ 使用Solidworks创建“封盖” ▪ 创建、设置、求解一个Flow Simulation项目 ▪ 后处理
▪ Why are lids required?
▪ 要进行内部分析，模型的所有开口都必须使用“封盖”进行覆盖； ▪ 封盖的表面（与流体接触的一侧）常用于加载边界条件和目标；
• 外部:
• 完全覆盖固体模型表面的流动 • 计算域必须比实际的几何模型大得多 • 不需要封盖 • Analysis typically inverted meaning that the object is
held stationary and the liquid is blown over it. • Examples: 汽车，导弹,，潜水艇，建筑物 ……
SolidWorks 流体分析-进气管 新建一个如下模型：
Lesson 1
内部和外部流动
如果同时需要用到内部和外部流动， 应该使用哪种分析类型？
内部和外部流动
• 内部:
• 流体在固体壁面内部的流动 • 流体通过入口流入模型，并从出口流出模型 • 需要封盖 • Examples: 管道, 阀门, 引擎，暖通系统……
SolidWorks流体分析
第
一 课
计算流体动力学概述
计算流体动力学：Computational Fluid Dynamics /CFD
通过计算机数值计算和图像显示，对包含有流体流动和热传导等相关物理
现象的系统所做的分析。
CFD的基本思想： 把原来在时间域及空间域上连续的物理量的场，如速度场和压力场，用一
系列有限个离散点上的变量值的集合来代替，通过一定的原则和方式建立
第
七
课
稳态流动：流体流动过程中各物理量均与时间无关。
瞬态流动：流体流动过程中某个或某些物理量与时
间有关。
a 为速度恒定，代表定常流；
b 为速度作小幅变化，可近似为定常流；
c 为周期性谐波脉动流（正弦波）；
d 为周期性非谐波脉动流（生理波）；
e 为非周期性脉动流（衰减波）；
f 为随机流动（湍流）。
第
1
3
第
六
课
方案结果对比
a
b
目录 1. 圆柱绕流现象 2. 多孔介质 3. 参数研究
第 七 课
问题一：圆柱绕流现象
第
七 课
内流场和外流场
内流Internal：流体被物理几何体封闭，由内部体积为典型分析构成。
例如：流管, 阀, 发动机…
外流External：物理几何体浸没在流体中求解域必须远大于实际几何体。 分析典型倒置意义，对象被固定住并且流体在上面吹它。 例如：翅膀, 导弹, 潜水艇…
多数工程问题，一般都是用不到热辐射这种传热方式！
第 五 课
傅里叶定律
Thot
Tcold
式中K为热导率，热导率是一种材料属性，它表示材料通过传导 的方式传递热能的效率。
第 五 课
流体力学solidworks
流体力学solidworks流体力学是研究流体静力学、动力学及其运动规律的一门学科，它对于工程领域有着极其重要的应用价值。
Solidworks作为一款知名的三维计算机辅助设计软件，从最初的机械设计软件发展到现在的综合性设计软件，不仅可以进行三维建模、装配设计、运动学分析等功能，还可以进行流体力学仿真，帮助工程师更好地理解流体力学现象，提高产品的设计质量。
一、Solidworks的流体力学仿真功能1. 设计导入：Solidworks流体力学仿真可以直接导入Solidworks本身的三维模型，也可以导入其他格式的三维模型，方便工程师进行仿真分析。
2. 界面操作：Solidworks流体力学仿真的操作界面简单直观，用户可以快速了解流体仿真过程，并进行参数设置、计算结果分析等操作。
3. 材料设定：Solidworks流体力学仿真支持多种流体的材料设定，包括液体、气体等，可以满足不同工程需求的仿真分析。
4. 网格划分：在进行流体仿真分析之前，Solidworks可以进行网格划分，这是流体力学仿真中非常关键的一步，合理的网格划分可以保证仿真的准确性和稳定性。
5. 边界条件：Solidworks流体力学仿真可以设置流体的边界条件，包括流体入口速度、出口压力、壁面摩擦系数等，用户可以根据实际工程情况进行灵活设置。
6. 结果分析：Solidworks流体力学仿真可以对流体的压力、速度、温度等进行仿真分析，并通过图表、动画等形式直观地展现出来，帮助工程师更好地理解流体力学现象。
二、Solidworks流体力学仿真应用案例1. 汽车空气动力学仿真：在汽车设计过程中，Solidworks流体力学仿真可以模拟汽车在不同速度情况下的空气动力学性能，包括空气阻力、升力等，帮助工程师优化车身外形设计。
2. 风力发电机叶片自动化设计：Solidworks流体力学仿真可以对风力发电机叶片的叶型、叶数等进行仿真分析，优化叶片的设计，提高发电机的效率。
solidworks 流体分析0-理论基础
Modes of Heat Transfer
Conduction 热传导:
Diffusive transport of energy through solid or fluid via molecular motion 通过固体或流体的分子运动引起的能量传递
Convection 对流:
流体与固体之间的热交换（共轭换热）
Flow Simulation Capabilities
仅固体之间的热交换 （分析中不存在流体）
曲面——曲面之间的热辐射（包括太阳热辐射）
考虑重力的流动 (浮力效应) 多孔介质 载流体中的示踪物、液态或固体粒子
Flow Simulation Capabilities
流体热传导及扩散
热传导
扩散
当流体中存在着温度差时，温度高的地方将向温度低的地方传 送热量，这种现象称为热传导 当流体混合物中存在着组元的浓度差时，浓度高的地方将向浓 度低的地方输送该组元的物质，这种现象称为扩散。 由于分子的不规则运动，在各层流体间交换着质量、动量和能 量，使不同流体层内的平均物理量均匀化。 质量输运在宏观上表现为扩散现象，动量输运表现为粘性现象， 能量输运表现为热传导现象 理想流体没有这些输运性质
压力与密度耦合。一般为高速流动，即下游压力对上游 的压力不产生任何影响，仅要求上游的边界条件，下游 的边界条件上的压力必须是自由约束。 例如：某些气体流动(极少液体流动)
可压流：
在可压缩流中，气体流速相对变化dv/v同密度相对变化之间的关系是 dp/p=-Ma2dv/v，即在流动过程中，马赫数愈大，气体表现出的可压缩性 就愈大。
Generally solid conduction modeled simultaneously with fluid convection
利用SolidWorks进行流体力学分析的技术指南
利用SolidWorks进行流体力学分析的技术指南SolidWorks是一款广泛应用于工程设计与制造领域的三维CAD软件，其中的流体力学分析功能可以帮助工程师实现对流体力学行为的模拟与分析。
本文将为您介绍利用SolidWorks进行流体力学分析的技术指南，以帮助您更好地应用该软件进行工程设计。
1. 准备工作在开始流体力学分析之前，首先需要进行一些准备工作。
您需要确保您的计算机配置满足SolidWorks的硬件要求，并且已经正确安装了SolidWorks软件。
在启动SolidWorks之前，还需要确定您所要分析的流体问题的具体要求和目标，这将对后续的模型创建和分析设置产生重要影响。
2. 模型创建在进行流体力学分析之前，需要创建一个准确的三维模型。
您可以使用SolidWorks的建模功能来创建您的模型，也可以直接导入其他CAD软件创建的模型。
确保模型的几何形状和尺寸与实际情况一致，并注意模型的精度和细节。
在创建模型时，还需要考虑边界条件和初始条件。
边界条件包括流体流入和流出的位置、速度和压力等信息。
初始条件则是在开始计算之前设定的流体流动的初始状态。
对于复杂的流体问题，您可能需要在现有模型上进行网格划分，以得到更精确的计算结果。
3. 分析设置在模型创建完成后，您需要进行流体力学分析的设置。
打开SolidWorks的流体力学分析工具，并根据实际情况和问题要求，设置流体性质和计算参数。
首先，您需要选择合适的流体模型，以确定要模拟的流体类型。
对于不同的流体类型，可以选择不同的流体模型来更好地描述流体行为。
然后，您需要设置流体的物理属性，如密度、粘度和热传导系数等。
接下来，您需要选择适当的边界条件。
通过定义边界条件，可以模拟流体在模型上的流动行为。
常见的边界条件包括流体速度、压力和温度等。
根据具体问题，您可以设置不同的边界条件，以模拟不同的流体行为。
在流体力学分析中，网格划分是十分重要的一步。
您可以选择自动划分网格或手动划分网格，以确保模型几何形状的精确性和计算结果的准确性。
solidworks计算流体力学
solidworks计算流体力学一、SolidWorks计算流体力学1、SolidWorks计算流体力学是什么？SolidWorks计算流体力学（CFD）是一个基于计算机的工具，可以帮助我们分析和评估流体运动，从而让我们更好地理解物理现象。
它允许我们模拟流体在复杂场景和概念下的运动，及时发现可能的问题。
它使用数学模型，方程和算法来对流体流动进行数值模拟，以测量形状，尺寸，流动特性等的影响。
2、SolidWorks计算流体力学的优点有哪些？a）SolidWorks CFD可以模拟复杂的流体流动，包括多相流动，湍流和非稳态流动等。
b）它具有自动优化功能，可以让用户以较高的抽象度进行设计，从而更快，更准确地实现有效设计。
c）它还可以用于检查流体模型的准确性，以评估模拟的真实性。
d）SolidWorks CFD还可以用于流体流动相关的研究，如不同流体粘度和空气摩擦系数的影响等。
e）它可以用于流体动力学优化，从而帮助设计师识别和优化流体系统或部件。
3、使用SolidWorks计算流体力学的步骤是什么？a）建立模型- 使用SolidWorks设计软件建立流体动力学模型，输入必要的参数并进行设置。
b）网格模型- 设计一个网格模型，帮助我们理解流体模型，并计算流体运动。
c）输入参数- 输入外部参数，如气体粘度，流体密度和空气摩擦系数等，以及流体行为的类型，如静态、动态等。
d）解算器- 使用SolidWorks计算流体动力学求解器，计算流体流动路径和特性。
e）可视化器- 使用SolidWorks可视化工具进行流体分析，以及流动状态及各种流体参数的可视化。
f）报告- 生成计算流体力学报告，其中包括数值分析、图像和可视化工具以及有关流体力学的信息等。
sw flow simulation使用简介及流体力学热力学基础
2014/12/13
19
SW flow simulation 使用简介
网格划分： 在没有实体存在的区域细分网格或者设置目标，需要创建一个包围此区域的零件，以表 明关注的区域。然后再使用“零部件控制”命令将此零件禁用。 使用“局部初始网格”命令时，要在设计树中选中这个零件名称，如果在主窗口中点选 这个零件实体，软件会认为是使用这个零件的外表面来作为细化区域。 “优化薄壁面求解”可以在算法上解析薄壁特征，而不 需要对薄壁周围进行任何形式的网格细化。薄壁的两个面 可能都位于同一个单元内，如果两侧流速不同，或者考虑固 体壁导热，这样粗的网格是不可以接受的。使用了这个选项 则可以正确处理，没必要生成更多网格来解析细小特征。 总结： 1、自动网格适用于绝大多数模型，但是当模型含有多个区域需要不同的网格设置时， 自动划分会数量偏多，当计算变得很慢时，请改为手动设置。 2、一套有质量的网格划分不仅需要对模型几何体正确剖析，也需要对流动特性精确剖 析。 3、有时一套适用的网格是很难得到的，常用方法就是试错法。 4、仿真的结果精度很大程度取决于网格质量，多花点时间放在手动设置网格上，会计 算的又快又准。
2014/12/13 10
SW flow simulation 使用简介
2.使用”向导“创建一个分析项目
”向导“命令很方便使用，可以一步步设置下图的这 些选项。 单位制经常要改的是温度从K改℃。 分析类型：包括内流外流的指定、固体零件是否传 热？、是否瞬态、重力否？、旋转否？（局部or整体） 可以设置默认流体是什么，默认固体是什么（省的每 个零件指定材料） 初始条件：温度、压强、速度等 模型精度：大多数情况默认即可
2014/12/13
15
SW flow simulation 使用简介
SolidWorks流体分析理念
研究流体所遵循的宏观运动规律； 流体和周围物体之间的相互作用。 例如：网球、汽车风阻、水泵、风扇等
第
一 课
研究方法
理论分析：根据实际问题建立理论模型、涉及微分体积法、速度势法、保角变换法 。 实验研究方法：根据实际问题利用相似理论建立实验模型，选择流动介质，设备包 括风洞、水槽、水洞、激波管、测试管系等。尽管通过实验的结果一般上来说是比 较可靠的，但是会受到模型尺寸以及边界条件等限制。 数值计算方法 ：根据理论分析的方法建立数学模型，选择合适的计算方法，包括有 限差分法、有限单元法、特征线法、边界元法等，利用商业软件和自编程序计算， 得出结果，用实验方法加以验证，可以解决理论分析解决不了的复杂流动的问题， 和实验相比所需的费用和时间也比较少。
数值方法
第
一
课
成本都是企业和工程师必须考虑的一个主要因素，很多人对分析的认识存在极
大的误区，认为仿真分析的成本就是电脑硬件成本和工程师的成本，其实仿真分析
的成本包含以下几个方面（中国企业的实际情况暂时不考虑软件的成本）：
1. 电脑硬件成本；
2. 工程师的工资和培训成本；
3. 工作计算的时间成本；
4. 实验场地和设备的硬件成本；
免。
第 一
课 边界条件
第 一 课 总压=静压+动压
静压：流体静止状态下形成的压强，可通过设备直接测量。 动压：流体的动能，一般不能被直接测量。
第
一 课
定义目标
Global Goal：一个在整个计算域的物理参数计 算。
Point Goals：一个用户对模型的指定点物理参 数计算。
Surface Goal：一个用户对模型的指定面物理参 数计算。
5. 实验人员的工资和培训成本。
轻松上手的SOLIDWORKS流体力学分析教程
轻松上手的SOLIDWORKS流体力学分析教程第一章：SOLIDWORKS流体力学分析的简介SOLIDWORKS是一种广泛使用的三维计算机辅助设计（CAD）软件，它提供了许多功能强大的工具，其中包括流体力学分析的功能。
本教程将向您介绍如何在SOLIDWORKS中轻松进行流体力学分析。
第二章：创建流体力学分析的几何模型在进行流体力学分析之前，我们需要先创建一个几何模型。
在SOLIDWORKS中，您可以使用绘图工具和实体建模工具来创建几何形状，如圆柱体、球体、管道等。
您还可以导入现有的CAD文件或使用现有的物体进行分析。
第三章：定义边界条件和材料属性在进行流体力学分析之前，您需要定义一些边界条件和材料属性。
例如，您需要指定流体的密度、粘度和热传导系数。
您还需要定义边界条件，如入口和出口的速度、压力或温度。
SOLIDWORKS提供了直观的界面，让您可以轻松地定义这些条件。
第四章：网格生成在进行流体力学分析之前，您需要生成一个网格，用于离散化几何模型。
网格的精细程度会直接影响到分析的准确性和计算时间。
SOLIDWORKS提供了自动网格生成工具，同时也支持手动调整网格的大小和形状，以满足您的具体需求。
第五章：模拟设置在进行流体力学分析之前，您可以设置一些模拟参数，如时间步长、求解器类型和收敛准则。
这些参数将直接影响到分析的准确性和计算时间。
SOLIDWORKS提供了默认的设置，但您也可以根据自己的需求进行调整。
第六章：运行流体力学分析一旦您完成了几何模型、边界条件、材料属性、网格和模拟设置的定义，您就可以运行流体力学分析了。
SOLIDWORKS将根据您的设置和模型计算流体的流动、温度分布和压力分布等。
您可以根据分析结果进行后续的设计优化或决策。
第七章：分析结果的后处理在流体力学分析完成后，SOLIDWORKS还提供了丰富的后处理工具，帮助您分析和可视化分析结果。
您可以查看流速矢量图、压力图、温度图以及其他相关的结果图表。
