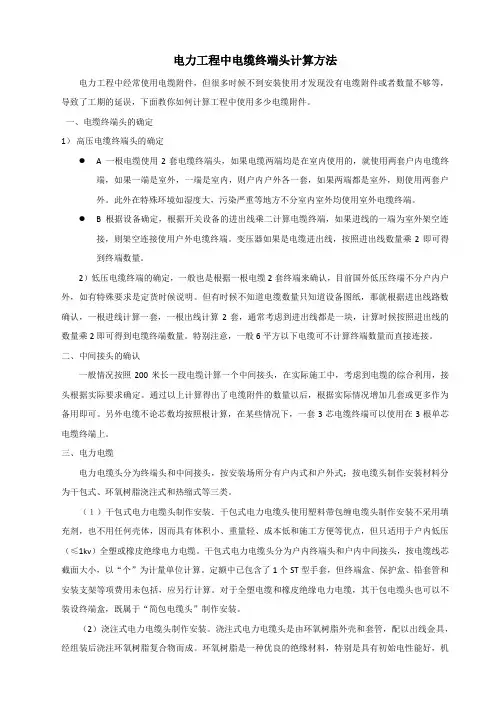

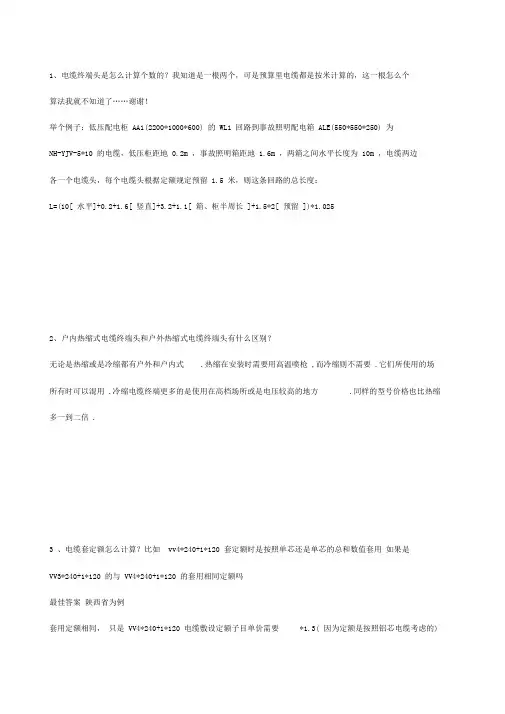

电力工程中电缆终端头计算方法

电力工程中经常使用电缆附件，但很多时候不到安装使用才发现没有电缆附件或者数量不够等，导致了工期的延误，下面教你如何计算工程中使用多少电缆附件。

一、电缆终端头的确定

1）高压电缆终端头的确定

● A 一根电缆使用2套电缆终端头，如果电缆两端均是在室内使用的，就使用两套户内电缆终

端，如果一端是室外，一端是室内，则户内户外各一套，如果两端都是室外，则使用两套户

外。此外在特殊环境如湿度大，污染严重等地方不分室内室外均使用室外电缆终端。

● B 根据设备确定，根据开关设备的进出线乘二计算电缆终端，如果进线的一端为室外架空连

接，则架空连接使用户外电缆终端。变压器如果是电缆进出线，按照进出线数量乘2即可得

到终端数量。

2）低压电缆终端的确定，一般也是根据一根电缆2套终端来确认，目前国外低压终端不分户内户外，如有特殊要求是定货时候说明。但有时候不知道电缆数量只知道设备图纸，那就根据进出线路数确认，一根进线计算一套，一根出线计算2套，通常考虑到进出线都是一块，计算时候按照进出线的数量乘2即可得到电缆终端数量。特别注意，一般6平方以下电缆可不计算终端数量而直接连接。二、中间接头的确认

一般情况按照200米长一段电缆计算一个中间接头，在实际施工中，考虑到电缆的综合利用，接头根据实际要求确定。通过以上计算得出了电缆附件的数量以后，根据实际情况增加几套或更多作为备用即可。另外电缆不论芯数均按照根计算，在某些情况下，一套3芯电缆终端可以使用在3根单芯电缆终端上。

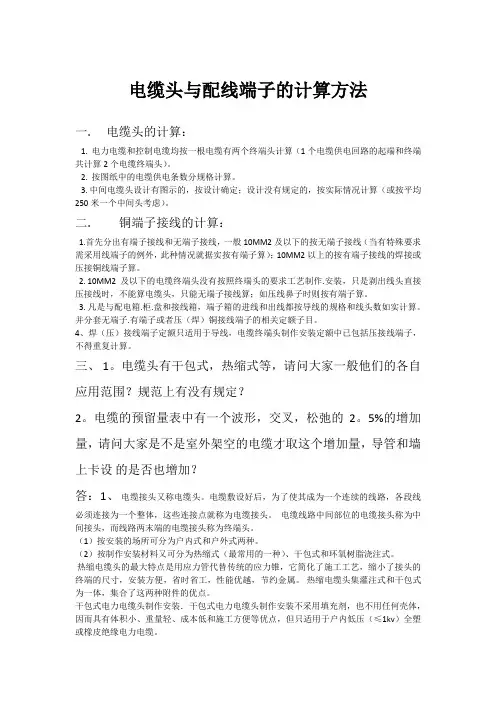

三、电力电缆

电力电缆头分为终端头和中间接头，按安装场所分有户内式和户外式；按电缆头制作安装材料分为干包式、环氧树脂浇注式和热缩式等三类。

（１）干包式电力电缆头制作安装．干包式电力电缆头使用塑料带包缠电缆头制作安装不采用填充剂，也不用任何壳体，因而具有体积小、重量轻、成本低和施工方便等优点，但只适用于户内低压（≤1kv）全塑或橡皮绝缘电力电缆。干包式电力电缆头分为户内终端头和户内中间接头，按电缆线芯截面大小，以“个”为计量单位计算。定额中已包含了1个ST型手套，但终端盒、保护盒、铅套管和安装支架等项费用未包括，应另行计算。对于全塑电缆和橡皮绝缘电力电缆，其干包电缆头也可以不装设终端盒，既属于“简包电缆头”制作安装。

（2）浇注式电力电缆头制作安装。浇注式电力电缆头是由环氧树脂外壳和套管，配以出线金具，经组装后浇注环氧树脂复合物而成。环氧树脂是一种优良的绝缘材料，特别是具有初始电性能好，机

械强度高，成型容易，阻油能力强和粘接性优良等特点，因而获得广泛的使用。主要用于油浸纸绝缘电缆，分户内式、户外式两类，并区分浇注式电缆终端头和浇注式电缆中间接头，分高压（≤10kv）和低压（≤1kv），按电缆线芯截面大小划分等级，以“个”为计量单位计算工程量，主材费应另计。另外，浇注式电力电缆中间接头制作安装定额未包括保护盒、铅套管和支架的制作安装，浇注式电力电缆终端头制作安装定额中则未包括电缆终端盒和支架的制作安装，应另行计算。

（3）热缩式电力电缆头制作安装。热缩式电力电缆头是由聚烯泾、硅酸胶和多种添加剂共混得到多相聚合物，经过γ射线或电子束等高能射线辐照而成的多相聚合物辐射交联热收缩材料，既电缆头是由辐射交联热收缩电缆附件制成的。热收缩电缆附件适用于0.5-10 kv交联聚乙烯电缆及各种类型的电缆头制作安装，应区分户内式、户外式和区分热缩式电缆终端头、热缩式电缆中间接头，以及区分高压（≤10kv）和低压（≤1kv），按电缆线芯截面大小划分等级，以“个”为计量单位计算工程量，主材费应另计。另外，热缩式电缆终端头制作安装定额中未包括支架和防护罩，户外热缩式电力电缆终端头制作安装定额中不包括安装支架，拖箍、螺栓及防护罩。热缩式电力电缆中间接头制作安装定额未包括保护盒、铅套管和支架的制作安装，均应另行计算。

在进行电力电缆头制作安装计算时，1根电缆按2个终端头考虑，中间接头按设计确定，如设计没有规定时，按实际情况计算（一般可按250米一个中间接头考虑）。

另外，上述的三种电力电缆均按照铝三芯（含四芯）电缆考虑，故铜三芯（含四芯）电力电缆制作安装应按规定进行调整，既按同截面铝芯电缆头定额乘以系数1.2；如为双屏蔽电缆头制作安装，其定额的人工费乘以系数1.05；5芯电力电缆头制作安装按照同线芯材质、同截面三芯电缆头制作安装定额乘以系数1.2。240mm2以上的电缆头接线端子属于异型端子，需要单独加工，应按实际加工价格计算。

四、控制电缆

控制电缆工作电压低（≤1kv）、线芯多（2-48芯）、截面小（≤10mm2），主要用于控制线路和信号线路之中。

（1）控制电缆敷设。控制电缆一般为铜芯电缆，其敷设也分为水平敷设和竖直敷设两种。控制电缆水平敷设和垂直通道中敷设均应区分电缆芯数，“100米”为计量单位计算工程量，控制电缆主材费用应另行计算。

（2）控制电缆头制作安装。控制电缆头制作安装工程量，应区分控制电缆头终端头和中间接头，按电缆芯数划分等级，以“个”为计量单位计算工程量。热控制电缆头制作安装定额未包括中间接头保护盒、铅套管和支架的制作安装，均应另行计算。但控制电缆头进入配电箱、盘、柜均不得计算端子板外部接线及焊、压接线端子的定额。

1）户内干包式电力电缆头，干包电缆头不装" 终端盒" 时，称为" 简包终端头" ，适用于一

般塑料和橡皮绝缘低压电缆。

2）户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。

3）户内热缩式电力电缆终端头，热缩式电缆头适用于0.5 ～10.0kV 的交联聚乙烯电缆和各种电缆。

三个电缆头的工艺区别：

户内干包式电力电缆头：剥保护层及绝缘层，清洗，包缠绝缘，压连接管及接线端子，安装、接线。

户内浇注式电力电缆终端头：锯断，剥切清洗，内屏蔽层处理，包缠绝缘，压扎锁管和接线端子，装终端盒，配料浇注，安装接线。

户内热缩式电力电缆终端头：锯断，剥切清洗，内屏蔽层处理，焊接地线，压扎锁管和接线端子，装热缩管，加热成形，安装，接线低压电缆头大都用干包式,高压电缆头大都用热缩式。
