第6章 建筑剖面图的绘制
1500 600 900 1500 400
5.800 5.400
3.900 3.000 2.400
0.900 ± 0.000
-0.450
➢ 绘制建筑剖面图之前，首先要对绘图环境进行设置，包括 设置单位、图层设置和设置图形界限等。
➢ 本实例的别墅剖面图包括底层剖面、二层剖面、夹层剖面 和屋顶剖面3个部分，适宜自下而上分别绘制各层剖切面 ，然后把它们拼接成整体剖面。在绘制建筑剖面图的过程 中，对于建筑物剖面相似或相同的图形对象，一般需要灵 活应用复制、镜像、阵列等操作，才能快速地绘制出建筑 剖面图。
➢ 根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在平 面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部位剖 切。剖面图常用一个剖切平面剖切，有时也可转折一次，用两个平行的 剖切平面剖切。剖切符号一般应画在底层平面图内，剖视方向宜向左、 向上，以便于看图。
➢ 投射方向一般宜向左、向上、 当然也要根据工程情况而定。 剖切符号在底屋平面图中，短 线的指向为投射方向。剖面图 编号标在投射方向一侧，剖切 线若有转折，应在转角的外侧 加注与该符号相同的编号。
➢ 本实例的别墅二层建筑剖面与底层剖面不 相同，门窗位置和大小都不相同，应单独 绘制。绘制方法基本上和绘制底层剖面图 相同。
➢ 由于别墅夹层和屋顶位于同一高度上，并 且在同一平面上反映了相应的内容，因而 可以同时绘制。接下来讲述别墅夹层和屋 顶剖面图的绘制步骤和方法。
➢ 别墅每层剖面图绘制完成后，要对其进行组合，并添加尺 寸标注、适当的文字说明等。接下来讲别墅剖面图其他部 分的绘制步骤和方法。
➢ 建筑剖面图的绘制内容主要包括：
建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。 房屋内部空间组合与室内层高，如建筑物内部情况、各部位的高度、房间进深（或开间）、走
08-TArch2014天正建筑剖面图绘制
第14章 建筑剖面图的绘制
• 将其他部分的平台和梯段轮廓通过复制和修 改绘制完成。并将各部分轮廓合并形成封闭 轮廓。
将剖到的楼梯部分进行填充，方法有两种： • 1.可以利用H命令填充实心图案
• 2.可以利用之前画异形柱的方法-标准柱-利 用PL线生成异形柱。这样的好处是柱和墙交 接时会自动连接，当然这个并不是软件设定 的初始画法，但能达到最终绘制效果。
• 见下页
第14章 建筑剖面图的绘制
第14章 建筑剖面图的绘制
• 绘制楼梯栏板和看到的楼梯看线。 • 绘制屋顶女儿墙看线、绘制屋顶面层线
第14章 建筑剖面图的绘制
• 绘制梁的看线和立面墙和门的看线 • 标注索引符号和排水坡度、绘制地面线图案、图名标注等
第15章 建筑总图的绘制
不是软件初始设定的用法。 • 2.用多段线手动绘制楼板和梁的轮ห้องสมุดไป่ตู้，形成封闭轮廓后，用H填充图案功能将其填充为实心，
这种是最基本的画法，稍微麻烦点。
第14章 建筑剖面图的绘制
绘制剖面楼梯 • 添加参数楼梯，设置参数，楼梯参
数参考平面图，将剖面楼梯放置到 合适位置，然后将内部填充部分删 除，保留轮廓线。 • 再将轮廓线进行调整，添加梁的部 分。梁高400（从楼层线即面层的 位置往下算） • 将轮廓线合并成为封闭的。
第十四章 建筑剖面图的绘制
第14章 建筑剖面图的绘制
第14章 建筑剖面图的绘制
定位基本尺寸 • 复制轴号，调整轴号显示 • 绘制水平方向参考线，标注尺寸，检验尺寸是否正确
第14章 建筑剖面图的绘制
绘制剖到的楼板、梁等建筑构件，这些构件被剖到需要进行材质填充 • 绘制方法这里介绍两种： • 1.用绘制墙体功能，墙体设置为钢筋混凝土材质，自动填充，这种方法比较方便，虽然它并
建筑CAD课件图文-绘制建筑立面图剖面图
返回
任务
绘制建筑立面图
返回
绘制建筑立面图
操作步骤-绘图准备
一、建立图层 用图层特性管理器命令layer（快捷命令为la）新建轴线、墙线、门窗、
文字标注及尺寸标注图层。 二、设置图形界限
用LIMITS命令来设置图形界限50000，30000。设置完后要用缩放图 形显示命令ZOOM将所设置的范围在屏幕上显示出来。
绘制建筑立面图
操作步骤-绘制一层门窗
•用OFFSET偏移命令向上3000mm绘制卷闸门高度方向定位线，并填充卷闸门M-6、 M-7、M-8,用LINE直线命令绘制卷闸门半开符号线 。 •在两线之间进行填充，填充后并修剪多余线
绘制建筑立面图
操作步骤-绘制一层进户双开防盗门
•进户双开防盗门门宽1800mm，门高3000mm，用矩形命令在④轴定位线右边 1050mm处绘制一个1800mmX3000mm的矩形
操作步骤-画楼板及屋顶
•按层高画各层楼板，用偏移命令画，各层层 高依次为4200，3300，3300，3300，3600， 往下画楼板厚度，板厚120，注意楼板是C轴与 A轴之间，从A轴墙边到C轴过去120，长为： 7400，楼板要涂黑。楼梯间屋顶也是厚120， 楼梯间顶上做600高女儿墙，所以从墙上端往 下600画楼梯间顶，并填充之。
绘制建筑立面图
操作步骤-绘制一层进户双开防盗门
•复制完成⑦轴与⑧轴之间的进户双开防盗门
绘制建筑立面图
操作步骤-绘制一层C-1窗
•一层C-1窗距室内地平线1200mm,距⑤轴定位线900mm,用RECTANG矩形命令绘 制1800mmX1800mm的矩形
绘制建筑立面图
操作步骤-绘制一层外墙装饰做法及墙面装饰线、雨篷线
建筑剖面图绘制
根据别墅方案的情况，选择1-1和2-2剖切位置。1-1剖切位置中一层
剖切线经过车库、卫生间、过道和卧室，二层剖切线经过北侧卧室、 卫生间、过道和南侧卧室。2-2剖切位置中一层剖切线经过楼梯间、 过道和客厅，二层剖切线经过楼梯间、过道和主人房。剖视方向向左。
11.2.2 1-1剖面图绘制
11.2.3 2-2剖面图绘制
11.1.3 剖切位置及投射方向的选择
根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在 平面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部 位剖切。
投射方向一般宜向左、向上，当然也要根据工程情况而定。剖切符号 标在底层平面图中，短线的指向为投射方向。剖面图编号标在投射方 向一侧，剖切线若有转折，应在转角的外侧加注与该符号相同的编号。
第11章 建筑剖面图绘制
建筑剖面图是指用一个假想的剖切面将房屋垂直剖开所得到的投影图。 建筑剖面图是与平面图和立面图相互配合表达建筑物的重要图样，它 主要反映建筑物的结构形式、垂直空间利用、各层构造做法和门窗洞 口高度等情况。
11.1 建筑剖面图绘制概述
本节向读者简要归纳建筑剖面图的概念、图示内容、剖切位置、投射 方向，以及一般绘制步骤等基本知识，为下一步结合实例讲解 AutoCAD操作作准备。
11.1.1 建筑剖面图概述
建筑剖面图就是假想使用一个或多个垂直于外墙轴线的铅垂剖切面，将 建筑物剖开后所得的投影图，简称剖面图。剖面图的剖切方向一般是横 向（平行于侧面），当然这也不是绝对的要求。剖切位置一般选择在能 反映出建筑物内部构造比较复杂和典型的部位，并应通过门窗的位置。 多层建筑物应该选择在楼梯间或是层高不同的位置。剖面图上的图名应 与平面图上所标注的剖切符号的编号一致，剖面图的断面处理和平面图 的处理相同。一个建筑剖面图示例如图所示。
剖切线经过车库、卫生间、过道和卧室，二层剖切线经过北侧卧室、 卫生间、过道和南侧卧室。2-2剖切位置中一层剖切线经过楼梯间、 过道和客厅，二层剖切线经过楼梯间、过道和主人房。剖视方向向左。
11.2.2 1-1剖面图绘制
11.2.3 2-2剖面图绘制
11.1.3 剖切位置及投射方向的选择
根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在 平面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部 位剖切。
投射方向一般宜向左、向上，当然也要根据工程情况而定。剖切符号 标在底层平面图中，短线的指向为投射方向。剖面图编号标在投射方 向一侧，剖切线若有转折，应在转角的外侧加注与该符号相同的编号。
第11章 建筑剖面图绘制
建筑剖面图是指用一个假想的剖切面将房屋垂直剖开所得到的投影图。 建筑剖面图是与平面图和立面图相互配合表达建筑物的重要图样，它 主要反映建筑物的结构形式、垂直空间利用、各层构造做法和门窗洞 口高度等情况。
11.1 建筑剖面图绘制概述
本节向读者简要归纳建筑剖面图的概念、图示内容、剖切位置、投射 方向，以及一般绘制步骤等基本知识，为下一步结合实例讲解 AutoCAD操作作准备。
11.1.1 建筑剖面图概述
建筑剖面图就是假想使用一个或多个垂直于外墙轴线的铅垂剖切面，将 建筑物剖开后所得的投影图，简称剖面图。剖面图的剖切方向一般是横 向（平行于侧面），当然这也不是绝对的要求。剖切位置一般选择在能 反映出建筑物内部构造比较复杂和典型的部位，并应通过门窗的位置。 多层建筑物应该选择在楼梯间或是层高不同的位置。剖面图上的图名应 与平面图上所标注的剖切符号的编号一致，剖面图的断面处理和平面图 的处理相同。一个建筑剖面图示例如图所示。
Auto_CAD全套建筑图纸设计教程6绘制建筑剖面图
绪锯喳将疾熄磷摇北湘剃陷部愉蔫啮映毙翟廓许塘鼎吼噪呛揣氦淬茸槽钦Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
建筑剖面设计包括房间剖面形状的确定，房间的层高、楼板、梁的关系及各部分标高的确定，以及建筑空间内部的组合与利用等，其主要内容及设计思路有： u 确定房间的剖面形状尺寸和比例关系 剖面形状主要根据房间的功能要求来确定，同时必须考虑剖面形状与组合后竖向各部分空间的特点，同时还应考虑具体的物质条件、技术经济条件和空间的艺术效果等各方面的影响； u 确定房屋的层数和各部分的标高，如层高、净高、窗台高度、室内外地面标高 层数主要从建筑本身的使用要求、规划要求和建筑技术的要求这三方面来考虑。建筑使用性质不同，层数也有不同，用于生产、教学、餐饮等用房多采用低层，办公、集中住宅等则可建多层或高层；
图6-6一层到平台梯段的绘制 图6-7 绘制楼梯的栏杆扶手
触事摆盛列锋萤斋妒糠居榜送普辉纸柠拙蹲哪包布带楼画决挫池彪嗽鲍挑Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
6.2.2 住宅楼平面图的绘制
故请绵佩通确视窿吗遏簧敌永聚花性蟹胖第拣剥能劳厂仁锥黄红户辕减螺Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
图6-1 在平面图中标示剖切号
鞭设村浆鞠冲嘲馒景难呸搁续吗在杂拽溺寿蓟琴甄态娇梳李搂茨榴直何哥Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
害郎嘴荫趴踊匝橙辜梆粗喝足户坍弄朋韭策宠黔帖狞雨治裕在陪稀练顷灯Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
建筑剖面设计包括房间剖面形状的确定，房间的层高、楼板、梁的关系及各部分标高的确定，以及建筑空间内部的组合与利用等，其主要内容及设计思路有： u 确定房间的剖面形状尺寸和比例关系 剖面形状主要根据房间的功能要求来确定，同时必须考虑剖面形状与组合后竖向各部分空间的特点，同时还应考虑具体的物质条件、技术经济条件和空间的艺术效果等各方面的影响； u 确定房屋的层数和各部分的标高，如层高、净高、窗台高度、室内外地面标高 层数主要从建筑本身的使用要求、规划要求和建筑技术的要求这三方面来考虑。建筑使用性质不同，层数也有不同，用于生产、教学、餐饮等用房多采用低层，办公、集中住宅等则可建多层或高层；
图6-6一层到平台梯段的绘制 图6-7 绘制楼梯的栏杆扶手
触事摆盛列锋萤斋妒糠居榜送普辉纸柠拙蹲哪包布带楼画决挫池彪嗽鲍挑Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
6.2.2 住宅楼平面图的绘制
故请绵佩通确视窿吗遏簧敌永聚花性蟹胖第拣剥能劳厂仁锥黄红户辕减螺Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
图6-1 在平面图中标示剖切号
鞭设村浆鞠冲嘲馒景难呸搁续吗在杂拽溺寿蓟琴甄态娇梳李搂茨榴直何哥Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
害郎嘴荫趴踊匝橙辜梆粗喝足户坍弄朋韭策宠黔帖狞雨治裕在陪稀练顷灯Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图
建筑识图项目六剖面图、断面图的识读和绘制

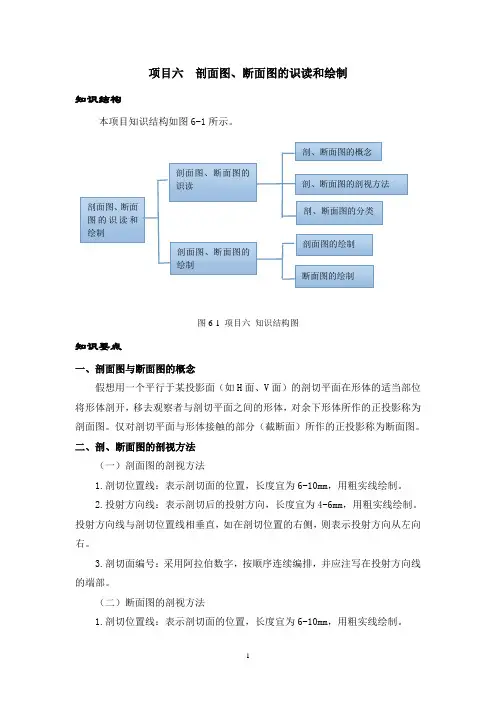

项目六剖面图、断面图的识读和绘制知识结构本项目知识结构如图6-1所示。
图6-1 项目六知识结构图知识要点一、剖面图与断面图的概念假想用一个平行于某投影面（如H面、V面）的剖切平面在形体的适当部位将形体剖开，移去观察者与剖切平面之间的形体，对余下形体所作的正投影称为剖面图。
仅对剖切平面与形体接触的部分（截断面）所作的正投影称为断面图。
二、剖、断面图的剖视方法（一）剖面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.投射方向线：表示剖切后的投射方向，长度宜为4-6mm，用粗实线绘制。
投射方向线与剖切位置线相垂直，如在剖切位置的右侧，则表示投射方向从左向右。
3.剖切面编号：采用阿拉伯数字，按顺序连续编排，并应注写在投射方向线的端部。
（二）断面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.剖切面编号：采用阿拉伯数字，按顺序连续编排，数字所在的一侧即为投射方向。
编号注写在剖切位置线的左侧，则表示投射方向从右向左。
（三）剖面图与断面图的区别1.在剖切符号的标注上，断面图只需标注剖切位置线，用编号所在一侧表示投射方向，而剖面图用投射方向线表示投射方向。
2.在画法上，断面图只画出物体被剖开后的投影，而剖面图除了要画出断面的投影外，还要画出剖切面后物体可见部分的投影。
三、剖、断面图的分类（一）剖面图的分类1.全剖面图：用一个剖切面将形体全部剖开所得到的剖面图。
2.半剖面图：当剖切的物体是对称图形时，通常把投影图的一半画成剖面图，另一半画成形体的外形图。
通常画半剖面图时常以对称线为界，当对称线是铅垂时，剖面图一般画在对称线的右方；当对称线是水平线时，剖面图一般画在对称线的下方。
3.阶梯剖面图：用两个或两个以上相互平行的剖切面按需要进行剖切所得到的剖面图。
4.局部剖面图：为更好表达建筑构件内部构造，采用局部剖切的方法来表示剖面图。
局部剖面图与投影之间用波浪线作为分界线。
建筑施工图—建筑剖面图(工程制图)
（2）定位轴线及编号 在被剖切到的墙、柱及剖面图的两端画出定位轴线，并标注与平面图
相一致的轴线编号。
（3）图线 被剖切平面剖切到的墙、梁、板等轮廓线用粗实线表示；没有被剖切
到但可见的部分用中粗实线表示；图例线、引出线、尺寸线、标高符号等 用细实线；不可见轮廓线用中虚线。
（4）尺寸标注与标高 剖面图水平尺寸标注，是标注被剖切到的墙、柱的轴线间距。竖向尺
02 建筑剖面图的制图规定
（1）图名与比例
剖面图的剖切符号，如1-1、A-A，通 常绘制在首层平面图中，剖面图的图名应 以剖切符号命名，如1-1剖面图。
建筑剖面图通常用 1:50、1:100、 1:200的比例绘制，一般与其平面图、立面 图的比例保持一致。
图 1 1-1剖面图
02 建筑剖面图的制图规定
01 建筑剖面图的形成
剖面图的数量及其剖切位置应根据建筑物自身的 复杂情况而定，一般剖切位置选择建筑物的主要部 位或构造较为典型的部位，如楼梯间，并应尽量使 剖切平面通过门窗洞口。
01 建筑剖面图的形成
剖面图主要表示建筑内部的构造、高度方向上的 分层情况，各层楼地面、屋面构造及相关尺寸、标 高等，是作为分层、砌筑内墙、铺设楼板的工作依 据，同时也是与建筑剖平面图、立面图相互配合不 可缺少的基本图样之一。
寸标注沿高度方向标注三道尺寸线，即总高尺寸、定位尺寸、细部尺寸。 在室外地坪、楼地面、阳台、檐口、女儿墙、楼梯休息平台等处都应标注 标高。
03 建筑剖面图需绘制的主要内容
（1）表示被剖切到的墙、梁及其定位轴线。
（2）表示室内楼地面、屋顶、门窗、楼梯、阳台、雨蓬、防潮层、室外 地面、散水、明沟及室内外装修等剖切到的可见内容。
（3）标注尺寸和标高。
（4）表示楼地面、屋面构造层，一般用引出 线说明楼地面、屋面的构造层做法。
相一致的轴线编号。
（3）图线 被剖切平面剖切到的墙、梁、板等轮廓线用粗实线表示；没有被剖切
到但可见的部分用中粗实线表示；图例线、引出线、尺寸线、标高符号等 用细实线；不可见轮廓线用中虚线。
（4）尺寸标注与标高 剖面图水平尺寸标注，是标注被剖切到的墙、柱的轴线间距。竖向尺
02 建筑剖面图的制图规定
（1）图名与比例
剖面图的剖切符号，如1-1、A-A，通 常绘制在首层平面图中，剖面图的图名应 以剖切符号命名，如1-1剖面图。
建筑剖面图通常用 1:50、1:100、 1:200的比例绘制，一般与其平面图、立面 图的比例保持一致。
图 1 1-1剖面图
02 建筑剖面图的制图规定
01 建筑剖面图的形成
剖面图的数量及其剖切位置应根据建筑物自身的 复杂情况而定，一般剖切位置选择建筑物的主要部 位或构造较为典型的部位，如楼梯间，并应尽量使 剖切平面通过门窗洞口。
01 建筑剖面图的形成
剖面图主要表示建筑内部的构造、高度方向上的 分层情况，各层楼地面、屋面构造及相关尺寸、标 高等，是作为分层、砌筑内墙、铺设楼板的工作依 据，同时也是与建筑剖平面图、立面图相互配合不 可缺少的基本图样之一。
寸标注沿高度方向标注三道尺寸线，即总高尺寸、定位尺寸、细部尺寸。 在室外地坪、楼地面、阳台、檐口、女儿墙、楼梯休息平台等处都应标注 标高。
03 建筑剖面图需绘制的主要内容
（1）表示被剖切到的墙、梁及其定位轴线。
（2）表示室内楼地面、屋顶、门窗、楼梯、阳台、雨蓬、防潮层、室外 地面、散水、明沟及室内外装修等剖切到的可见内容。
（3）标注尺寸和标高。
（4）表示楼地面、屋面构造层，一般用引出 线说明楼地面、屋面的构造层做法。
建筑剖面图绘制标准
标注尺寸
在剖面图中标注各个部位和结构的尺 寸，以便了解建筑物的大小和比例。
标注标高
根据建筑物的实际标高，在剖面图中 进行标注，以便了解建筑物内部各部 位的高度和相对位置。
添加文字说明
添加图名和比例尺
在剖面图的合适位置添加图名和比例尺 ，以便识别图纸的类型和使用范围。
VS
添加文字注释
对剖面图中需要特别说明的部位或结构， 添加相应的文字注释，以便更好地理解图 纸内容。
企业内部标准
企业根据自身实际情况和项目需求制定的剖 面图绘制标准，用于规范企业内部剖面图绘 制工作。
企业内部流程
企业制定的剖面图绘制流程，确保剖面图绘 制工作有序、高效进行。
03 剖面图的绘制要点
注意比例尺
01
比例尺是剖面图的重要参数，它 决定了图纸上物体的大小与实际 物体的大小之间的关系。
02
正确使用比例尺可以帮助读者更 好地理解图纸，并能够准确地测 量和比较尺寸。
突出主要内容
在剖面图中，应将主要内容放在显眼 的位置，并使用粗线条、大字体或鲜 明的颜色来突出显示。
剖面图的种类
01
02
03
纵向剖面图
沿着建筑物的高度方向进 行剖切，表示建筑物的垂 直结构。
横向剖面图
沿着建筑物的宽度或深度 方向进行剖切，表示建筑 物的水平结构。
立面剖面图
在建筑物的立面上进行剖 切，表示建筑物的垂直结 构和构造。
剖面图绘制的基本原则
准确性
剖面图必须准确地表示建筑物 的内部结构和构造，包括各个 楼层的高度、梁板的位置和尺
通过剖面图，设计师可以更好地了解建筑物的内部空间关系和细节设计，从而优化设计方案，提高建筑物的使用 价值和审美价值。
建筑剖面图绘制标准
案例一：住宅楼剖面图绘制
总结词
比例尺合适
详细描述
剖面图的比例尺应与建筑物的实际尺寸相匹配，以便于准确表达建筑物的空间关系和结构特点。
案例一：住宅楼剖面图绘制
总结词：标注清晰
详细描述：剖面图上的标注应清晰易读，包括文字说明、尺寸标注、图例等，以便于施工人员理解和 操作。
案例一：住宅楼剖面图绘制
总结词
性。
案例三：博物馆剖面图绘制
总结词
展示文化特色
详细描述
博物馆剖面图应突出展示博物馆的文化特色，通过布局 、装饰等手段展示展品的特点和价值。
案例三：博物馆剖面图绘制
总结词
注重空间利用
详细描述
博物馆剖面图应注重空间利用，合理规划展厅布局、 通道宽度等，以提高博物馆的使用效率。
案例三：博物馆剖面图绘制
准确性
剖面图应准确地反映建筑物的内部结 构和构造，不得有任何夸大或缩小。
清晰性
剖面图的线条应清晰、简洁，标注应 准确、完整，以便读者能够清晰地理 解剖面的内容。
完整性
剖面图应包括所有必要的细节和信息， 如墙体、楼板、梁、柱等主要构件的 厚度、材料和尺寸等。
规范性
剖面图的绘制应符合相关的制图规范 和标准，如线型、比例、标注等。
细节处理
剖面图的细节处理应考虑图纸的比例 和尺寸，使用适当的线条和阴影效果 ，突出建筑物的内部构造和层次感。
剖面图的细节处理应注重图纸的美观 和易读性，以便读者更好地理解和分 析建筑物的内部构造。
03
剖面图的标准规范
比例尺的确定
总结词
比例尺是剖面图的关键要素，用于表 示剖面图与实际建筑的比例关系。
商业中心剖面图应考虑人流导向，合理规划商铺布局、通 道宽度等，以提升商业中心的吸引力和使用效率。
第十一章建筑剖面图绘制
让自己更加强大，更加专业，这才能 让自己 更好。2 020年1 2月下 午6时40 分20.1 2.2718:40December 27, 2020
这些年的努力就为了得到相应的回报 。2020 年12月2 7日星 期日6时 40分3 秒18:40:0327 December 2020
科学，你是国力的灵魂；同时又是社 会发展 的标志 。下午6 时40分 3秒下 午6时40 分18:4 0:0320. 12.27
剖面楼梯涂黑
五、画楼板
用PLINE命令画粗线条的楼板线。
六、标注尺寸标注标高
1、用尺寸标注命令标注尺寸 2、用LINE命令画标高符号，制作成图块 3、用TEXT命令书写标高
生活中的辛苦阻挠不了我对生活的热 爱。20. 12.2720 .12.27Sunday , December 27, 2020
三、画剖面门窗
1、用TRIM开门窗洞口。 2、用LINE命令画门窗。
四、画剖面楼梯
1、根据平面图确定剖面图楼梯的位置 2、按照踏步高150踏步宽300用PLINE命令
画楼梯踏步和休息平台，最后形成封 闭区域。 3、用BHATCH命令，选SOLID涂黑剖面楼 梯。
域内填充命令
选择填充图案
剖面楼梯
人生得意须尽欢，莫使金樽空对月。1 8:40:03 18:40:0 318:40 12/27/2 020 6:40:03 PM
做一枚螺丝钉，那里需要那里上。20. 12.2718 :40:031 8:40De c-2027 -Dec-2 0
日复一日的努力只为成就美好的明天 。18:40:0318:4 0:0318:40Sund ay , December 27, 2020
安全放在第一位，防微杜渐。20.12.27 20.12.2 718:40:0318:4 0:03De cember 27, 2020
任务四-建筑剖面图的识读与绘制
6
4.剖切到的室内外地面、楼板层、屋顶层、内外墙、门窗及窗 台、过梁、阳台、楼梯、以及其他剖切到的构件及相互关系 。 5.剖切平面未剖切到，但投影可见部分的位置、形状等。 6.用文字说明或图例表示地面、楼面。屋面的分层构造。
7
7.需详图表示的索引符号。
8
三、建筑剖面图的图示规定 1.建筑剖面图常选用与平面图、立面图相同的比例绘制 。 2.剖面图中的图线
任务四 建筑剖面图的识读与绘制
1
建筑剖面图的识读与绘制
一、掌握剖面图的图示内容和图示规定 二、对照建筑平面图、立面图，学会抄
绘建筑剖面图 三、学会运用建筑剖面图
一、建筑剖面图形成
剖面图的形成
假想用一个或多个与外 墙轴线垂直的铅垂剖切 平面将房屋剖开，移去 靠近观察者的部分，对 剩余部分所作的正投影 ，称为建筑剖面图，简 称剖面图。
在建筑剖面图上，室内外地面、楼面、楼梯平台面、屋顶檐口 顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构 标高。
10
4.楼梯另有详图，其详细尺寸可不在此处标注 5.用引出线指向所说明的部分，按其构造层次顺序， 逐层加以文字说明，以表示各层楼地面的构造做法。 6.建筑剖面图一般不表达地面以下的基础，墙身只画到 室外地坪以下，并用折断线断开。 7.剖面图中不能详图表达的地方，应绘制索引符号另画详 图
外墙的高度尺寸一般也注三道：
最外侧一道为室外地面以上的总高尺寸；
中间一道为层高尺寸，即底层地面到二层楼面、各层楼面到上一 层楼面、顶层楼面到檐口处的屋面等，同时还注明室内外地面的 高差尺寸；
里面一道为门、窗洞及洞间墙的高度尺寸。
此外，还应标注某些尺寸，如室内门窗洞、窗台的高度及有些不 另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须注出 。
4.剖切到的室内外地面、楼板层、屋顶层、内外墙、门窗及窗 台、过梁、阳台、楼梯、以及其他剖切到的构件及相互关系 。 5.剖切平面未剖切到，但投影可见部分的位置、形状等。 6.用文字说明或图例表示地面、楼面。屋面的分层构造。
7
7.需详图表示的索引符号。
8
三、建筑剖面图的图示规定 1.建筑剖面图常选用与平面图、立面图相同的比例绘制 。 2.剖面图中的图线
任务四 建筑剖面图的识读与绘制
1
建筑剖面图的识读与绘制
一、掌握剖面图的图示内容和图示规定 二、对照建筑平面图、立面图，学会抄
绘建筑剖面图 三、学会运用建筑剖面图
一、建筑剖面图形成
剖面图的形成
假想用一个或多个与外 墙轴线垂直的铅垂剖切 平面将房屋剖开，移去 靠近观察者的部分，对 剩余部分所作的正投影 ，称为建筑剖面图，简 称剖面图。
在建筑剖面图上，室内外地面、楼面、楼梯平台面、屋顶檐口 顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构 标高。
10
4.楼梯另有详图，其详细尺寸可不在此处标注 5.用引出线指向所说明的部分，按其构造层次顺序， 逐层加以文字说明，以表示各层楼地面的构造做法。 6.建筑剖面图一般不表达地面以下的基础，墙身只画到 室外地坪以下，并用折断线断开。 7.剖面图中不能详图表达的地方，应绘制索引符号另画详 图
外墙的高度尺寸一般也注三道：
最外侧一道为室外地面以上的总高尺寸；
中间一道为层高尺寸，即底层地面到二层楼面、各层楼面到上一 层楼面、顶层楼面到檐口处的屋面等，同时还注明室内外地面的 高差尺寸；
里面一道为门、窗洞及洞间墙的高度尺寸。
此外，还应标注某些尺寸，如室内门窗洞、窗台的高度及有些不 另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须注出 。
