墙体稳定性验算
挡土墙稳定性计算
挡土墙稳定性计算挡土墙是一种常见的支挡结构，用于支撑填土或山坡土体，防止其坍塌和滑移，以保持土体的稳定性。
在工程设计中，确保挡土墙的稳定性至关重要，这需要进行详细的稳定性计算。
挡土墙稳定性计算的主要目的是评估挡土墙在各种荷载作用下是否能够保持平衡，不发生滑移、倾覆或地基承载力不足等破坏形式。
为了进行准确的计算，需要考虑多种因素，包括挡土墙的几何形状、墙体材料的性质、填土的特性、作用在挡土墙上的荷载等。
首先，我们来了解一下挡土墙所承受的荷载。
常见的荷载有土压力、水压力、地震力等。
土压力是挡土墙设计中最重要的荷载之一，它根据填土的性质和挡土墙的位移情况分为静止土压力、主动土压力和被动土压力。
静止土压力是指挡土墙不发生位移时土对墙的压力；主动土压力是指挡土墙向离开土体方向移动时土对墙的压力；被动土压力则是挡土墙向土体方向移动时土对墙的压力。
在一般的挡土墙设计中，通常考虑主动土压力的作用。
水压力也是不可忽视的荷载。
如果挡土墙后的填土中有地下水存在，水会对挡土墙产生额外的压力。
这种压力的大小取决于地下水位的高度和水的流动情况。
地震力在地震多发地区是需要考虑的因素。
地震会使土体产生惯性力，从而增加对挡土墙的作用。
接下来，我们看一下挡土墙稳定性计算的主要内容。
滑移稳定性计算是其中的一个重要方面。
滑移稳定性取决于挡土墙与地基之间的摩擦力和水平推力的大小关系。
计算时，需要计算出作用在挡土墙上的水平推力和抗滑力，通过比较两者的大小来判断挡土墙是否会发生滑移。
如果水平推力大于抗滑力，挡土墙就可能发生滑移，需要采取相应的措施增加抗滑力，如增加挡土墙的自重、设置防滑键等。
倾覆稳定性计算同样关键。
倾覆稳定性取决于挡土墙的重心位置和抗倾覆力矩与倾覆力矩的大小关系。
计算时，需要计算出作用在挡土墙上的倾覆力矩和抗倾覆力矩。
如果倾覆力矩大于抗倾覆力矩，挡土墙就可能发生倾覆破坏。
为了提高挡土墙的倾覆稳定性，可以增加挡土墙的基础宽度、增加墙身的重量或者降低墙身的高度。
挡土墙稳定性验算
挡土墙稳定性验算在各类工程建设中，挡土墙扮演着重要的角色，它能够有效地防止土体坍塌、保持边坡稳定。
然而，为了确保挡土墙在其使用寿命内能够安全可靠地发挥作用，对其进行稳定性验算是至关重要的。
挡土墙稳定性验算的目的在于评估挡土墙在各种可能的荷载作用下，是否能够保持自身的平衡和稳定，避免发生滑移、倾覆、地基承载力不足等破坏形式。
这需要综合考虑多种因素，包括墙身的几何形状、墙体材料的特性、填土的性质、地下水的影响以及外部荷载的情况等。
首先，让我们来了解一下挡土墙可能面临的破坏形式。
滑移破坏是指挡土墙沿着墙底与地基接触面发生水平滑动。
这种破坏通常是由于墙后土压力过大，超过了墙底与地基之间的摩擦力所致。
倾覆破坏则是挡土墙绕墙趾转动而倾倒，这往往是因为墙后土压力的合力作用点超出了墙底的宽度范围。
此外，还有由于地基承载力不足导致的墙体下沉、开裂，甚至整体坍塌的情况。
为了进行挡土墙稳定性验算，我们需要明确一些关键的参数和条件。
挡土墙的高度、宽度、墙背的倾斜角度等几何参数直接影响着其稳定性。
墙体材料的重度、抗压强度、抗剪强度等力学性能也是重要的考量因素。
填土的重度、内摩擦角、黏聚力等性质会对墙后土压力的大小和分布产生影响。
同时，地下水的存在会增加土的重度，降低土的抗剪强度，从而对挡土墙的稳定性产生不利影响。
在进行稳定性验算时，通常需要分别计算挡土墙的抗滑移稳定性和抗倾覆稳定性。
对于抗滑移稳定性，我们要计算墙底与地基之间的摩擦力和水平推力。
摩擦力等于墙底与地基之间的摩擦系数乘以墙底的垂直压力。
水平推力则是由墙后土压力引起的。
如果摩擦力大于水平推力，那么挡土墙在抗滑移方面是稳定的；反之，则不稳定。
抗倾覆稳定性的验算则是比较墙体重心与墙后土压力合力作用点之间的相对位置。
通过计算挡土墙绕墙趾的抗倾覆力矩和倾覆力矩，如果抗倾覆力矩大于倾覆力矩，那么挡土墙在抗倾覆方面是稳定的；否则，就存在倾覆的风险。
在实际工程中，还需要考虑一些其他因素来提高挡土墙稳定性验算的准确性和可靠性。
规范中关于剪力墙墙体稳定性的应用与探讨
规范中关于剪力墙墙体稳定性的应用与探讨作者：曾伟健来源：《城市建设理论研究》2014年第09期摘要：剪力墙作为主要的抗侧力构件，在高层建筑结构中的应用十分普遍。
在实际工程中，常常需要按《高规》附录D验算剪力墙墙肢的稳定性。
文章以规范提出的方法，对剪力墙的稳定性计算方法及应用进行探讨。
关键词：高层建筑；抗侧力构件；剪力墙；稳定性中图分类号: TU973+.16 文献标识码：A剪力墙具有较大的刚度，在结构中往往承受水平力的大部分，成为一种有效的抗侧力结构。
在地震设防地区，设置剪力墙可以改善结构的抗震性能。
在实际工程中，对于设置剪力墙的高层建筑，剪力墙不仅作为水平力抗侧构件，同时也是竖向受力构件。
在对剪力墙设计的过程中，往往会遇到错层或越层剪力墙，又或者塔楼周边剪力墙存在楼梯间等PKPM不能按实际层高设计的情况，通常都需要手动对剪力墙的稳定性进行验算。
《高规》附录D提供了具体的公式对剪力墙的稳定性进行验算：D.0.1剪力墙墙肢应满足下式的稳定要求：（D.0.1）式中：q——作用于墙顶组合的等效竖向均布荷载设计值；Ec——剪力墙混凝土的弹性模量；t ——剪力墙墙肢截面厚度；l0——剪力墙墙肢计算长度，应按本附录第D.0.2条确定。
D.0.2剪力墙墙肢计算长度应按下式采用：l0=βh（D.0.2）式中：β——墙肢计算长度系数，应按本附录第D.0.3条确定；h——墙肢所在楼层的层高。
由公式D.0.1可知，影响剪力墙墙体稳定性的因素包括：1）.剪力墙墙顶荷载；剪力墙平面外稳定性与该层墙体顶部所受的轴向压力的大小密切相关。
竖向荷载越大，墙肢越容易失稳。
2）.混凝土弹性模量；即与剪力墙混凝土强度等级的选取有关。
混凝土强度等级越高，混凝土的弹性模量越大。
3）.剪力墙截面的厚度；为保证剪力墙平面外的刚度和稳定性，《高规》7.2.1条强调剪力墙的截面厚度应满足剪力墙截面的最小厚度规定。
墙体截面越大，剪力墙平面外稳定性越好。
剪力墙稳定性验算
墙体楼层号 楼层层高 剪力墙体长度 剪力墙体厚度 剪力墙轴力 剪力墙惯性矩 轴力和 h= hw= t= Nw= Iw=
4 3900 2710 200 6795
墙体编号N-WC 混凝土 Ec =
8 33500 400 800 4549 4.3E+09 I=Iw+Ic 6E+09 16051.8 满足
fc 30 35 40 45 50 55 60
fc 30 35 40 45 50 55 60
Ec 30000 31500 32500 33500 34500 35500 36000
端柱宽(墙宽方向)bb= 端柱高(墙长方向)hb= 柱轴力 Nc=
1.8E+09 端柱惯性矩 Ic= 10877 1.2ECI/h2 N < 1.2ECI/h2
N=Nw+Nc
fc 30 35 40 45 50 55 60
Ec 30000 31500 32500 33500 34500 35500 36000
端柱宽(墙宽方向)bb= 端柱高(墙长方向)hb= 柱轴力 Nc=
1.8E+09 端柱惯性矩 Ic= 11049 1.2ECI/h2 N > 1.2ECI/h2
N=Nw+Nc
fc 30 35 40 45 50 55 60
Ec 30000 31500 32500 33500 34500 35500 36000
端柱宽(墙宽方向)bb= 端柱高(墙长方向)hb= 柱轴力 Nc=
1.1E+09 端柱惯性矩 Ic= 4838 N < 1.2ECI/h2 1.2ECI/h2
N=Nw+Nc
Ec 30000 31500 32500 33500 34500 35500 36000
墙体稳定性验算

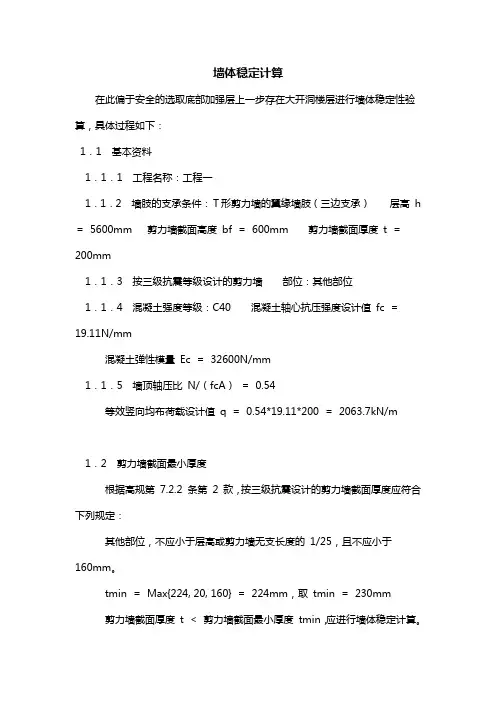

墙体稳定计算在此偏于安全的选取底部加强层上一步存在大开洞楼层进行墙体稳定性验算，具体过程如下：1．1 基本资料1．1．1 工程名称：工程一1．1．2 墙肢的支承条件：Ｔ形剪力墙的翼缘墙肢（三边支承）层高h ＝5600mm 剪力墙截面高度bf ＝600mm 剪力墙截面厚度t ＝200mm1．1．3 按三级抗震等级设计的剪力墙部位：其他部位1．1．4 混凝土强度等级：C40 混凝土轴心抗压强度设计值fc ＝19.11N/mm混凝土弹性模量Ec ＝32600N/mm1．1．5 墙顶轴压比N/（fcA）＝0.54等效竖向均布荷载设计值q ＝0.54*19.11*200 ＝2063.7kN/m1．2 剪力墙截面最小厚度根据高规第7.2.2 条第2 款，按三级抗震设计的剪力墙截面厚度应符合下列规定：其他部位，不应小于层高或剪力墙无支长度的1/25，且不应小于160mm。
tmin ＝Max{224, 20, 160} ＝224mm，取tmin ＝230mm剪力墙截面厚度t ＜剪力墙截面最小厚度tmin，应进行墙体稳定计算。
1．3 墙体稳定计算1．3．1 Ｔ形剪力墙的翼缘墙肢（三边支承）的计算长度系数ββ＝1 / [1 + (h / 3 / bf) ^ 2] ＝1/[1+(5600/3/600)^2] ＝0.09 ＜0.25，取β＝0.251．3．2 剪力墙墙肢计算长度LoLo ＝β* h ＝0.25*5600 ＝1400mm1．3．3 剪力墙墙肢应满足下式的稳定要求：q ≤Ec * t ^ 3 / (10 * Lo ^ 2) （高规式D.0.1）Ec * t ^ 3 / (10 * Lo ^ 2)＝32600*200^3/(10*1400^2)＝13306.1kN/m ≥q ＝2063.7kN/m，满足要求。
最完整 剪力墙稳定验算

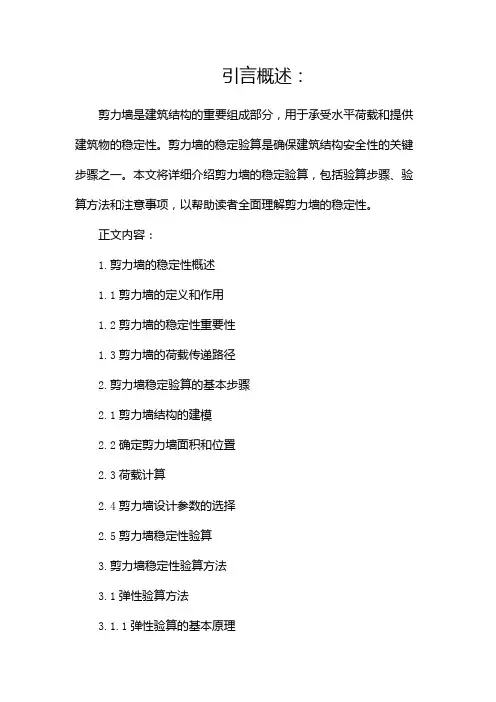

引言概述：剪力墙是建筑结构的重要组成部分，用于承受水平荷载和提供建筑物的稳定性。
剪力墙的稳定验算是确保建筑结构安全性的关键步骤之一。
本文将详细介绍剪力墙的稳定验算，包括验算步骤、验算方法和注意事项，以帮助读者全面理解剪力墙的稳定性。
正文内容：1.剪力墙的稳定性概述1.1剪力墙的定义和作用1.2剪力墙的稳定性重要性1.3剪力墙的荷载传递路径2.剪力墙稳定验算的基本步骤2.1剪力墙结构的建模2.2确定剪力墙面积和位置2.3荷载计算2.4剪力墙设计参数的选择2.5剪力墙稳定性验算3.剪力墙稳定性验算方法3.1弹性验算方法3.1.1弹性验算的基本原理3.1.2弹性验算的适用范围3.2非线性验算方法3.2.1非线性验算的基本原理3.2.2非线性验算的适用范围3.3静力弹塑性验算方法3.3.1静力弹塑性验算的基本原理3.3.2静力弹塑性验算的适用范围4.剪力墙稳定验算的注意事项4.1剪力墙布置要求4.1.1剪力墙的间距和布置密度4.1.2剪力墙与其他结构构件的连接4.2剪力墙混凝土强度要求4.3剪力墙构造细部设计要点4.3.1剪力墙的墙体厚度4.3.2剪力墙的开洞和开口处理4.4剪力墙位移控制4.5剪力墙的抗震设防等级5.剪力墙稳定性验算实例分析5.1剪力墙结构的建模和参数设定5.2荷载计算和求解5.3弹性验算和非线性验算结果比较5.4结果分析和讨论总结：剪力墙的稳定验算是确保建筑结构安全性的重要步骤，本文通过介绍剪力墙的稳定性概述，剪力墙稳定验算的基本步骤和方法，以及剪力墙稳定验算的注意事项和实例分析，为读者提供了全面和专业的剪力墙稳定验算知识。
在进行剪力墙的稳定验算时，建筑师和工程师需要综合考虑剪力墙的结构布置、荷载计算、验算方法和设计要求，以确保剪力墙的稳定性达到设计要求并提高建筑结构的安全性。
挡土墙稳定性验算
挡土墙稳定性验算在各类土木工程建设中，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止土体变形失稳。
为了确保挡土墙在使用过程中的安全性和可靠性，进行稳定性验算是至关重要的环节。
挡土墙稳定性验算的目的，简单来说，就是判断挡土墙在各种可能的荷载作用下，是否能够保持稳定，不发生滑动、倾覆或地基承载力不足等破坏现象。
这就好比我们要确保一座房子在风雨中不会倒塌一样，需要对其结构的稳定性进行仔细的分析和计算。
在进行稳定性验算之前，我们首先要了解挡土墙所承受的荷载。
这些荷载主要包括土压力、墙身自重、墙顶荷载等。
土压力是其中最为关键的荷载，它的大小和分布形式取决于填土的性质、墙的高度和形状等因素。
对于土压力的计算，常用的方法有库仑土压力理论和朗肯土压力理论。
库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论则适用于墙背垂直光滑、填土表面水平的情况。
在实际工程中，需要根据具体情况选择合适的土压力计算方法。
接下来，我们来看看挡土墙稳定性验算的主要内容。
滑动稳定性验算就是其中之一。
它主要是检查挡土墙在水平方向上是否会因为土压力等水平荷载的作用而发生滑动。
计算时，需要考虑墙底与地基之间的摩擦力以及墙后土体的抗滑力，将其与土压力等水平推力进行比较。
如果抗滑力大于水平推力，那么挡土墙在滑动方面就是稳定的；反之，则不稳定，需要采取相应的加固措施，比如增加墙底宽度、设置防滑键等。
除了滑动稳定性，倾覆稳定性验算也不容忽视。
这是为了防止挡土墙绕墙趾发生倾覆破坏。
在计算时，需要分别计算出作用在挡土墙上的所有竖向力和水平力对墙趾产生的力矩。
如果抗倾覆力矩大于倾覆力矩，那么挡土墙在倾覆方面就是稳定的；否则，就需要调整挡土墙的尺寸或者采取其他措施来增加抗倾覆能力，比如增加墙身重量、降低墙高、改变墙背坡度等。
此外，地基承载力验算也是必不可少的。
因为如果地基不能承受挡土墙传来的压力，就会发生不均匀沉降甚至地基破坏，从而影响挡土墙的稳定性。
砌体地下室外墙(挡土墙)验算：
砌体地下室外墙(挡土墙)验算：【正文】砌体地下室外墙（挡土墙）验算1. 引言砌体地下室外墙（挡土墙）是建筑工程中用来抵御土压力、桩基水压和地下水的一种结构墙体。
本文旨在提供详细的验算方法和步骤，以确保砌体地下室外墙（挡土墙）的结构安全和稳定。
2. 地基条件在开始砌体地下室外墙（挡土墙）的验算之前，需要详细了解地基条件。
包括地下水位、土壤类型、土层厚度、土壤分类等参数。
3. 地下水位与土压力计算根据地下水位和土层厚度，计算土压力的大小。
考虑在地基中可能存在的不同土层，采用等效土层法进行土压力的计算。
4. 挡土墙的结构设计砌体地下室外墙（挡土墙）的结构设计是确保其稳定性和承载能力的关键。
需考虑墙体的高度、宽度、厚度、墙身坚固程度等参数，以满足承受土压力和地下水压力的要求。
5. 墙体荷载的计算考虑到墙体承受的其他荷载，如冲击力、风载和地震力等因素，对墙体荷载进行详细计算。
6. 抗倾覆验算由于挡土墙在承受土压力时可能发生倾覆，需要对其进行抗倾覆验算。
通过计算倾覆稳定性系数，确定挡土墙的设计安全性。
7. 挡土墙的加固措施针对砌体地下室外墙（挡土墙）在验算中可能出现的安全隐患，提出相应的加固措施和建议。
8. 结构施工方案提供详细的结构施工方案，包括挡土墙的砌筑方法、材料选用、连接件的设置等，以确保施工质量和结构稳定。
9. 扩展内容1）本所涉及的附件如下：附件1：地基条件调查报告附件2：土压力计算表格附件3：挡土墙结构设计图纸附件4：墙体荷载计算表格附件5：倾覆验算计算表格附件6：挡土墙加固方案2）本所涉及的法律名词及注释：法律名词1：地基条件调查 - 指对建筑工程所在地的地基情况进行调查的活动。
法律名词2：土层厚度 - 土壤层的垂直厚度，用于计算土压力。
法律名词3：倾覆稳定性系数 - 用于评价挡土墙抗倾覆能力的指标。
剪力墙稳定性验算
剪力墙稳定性验算在建筑结构中，剪力墙扮演着至关重要的角色。
它不仅能够承受水平荷载，如风力和地震力，还能有效抵抗竖向荷载。
为了确保剪力墙在各种荷载作用下的安全性和稳定性，进行剪力墙稳定性验算是必不可少的环节。
首先，我们来了解一下什么是剪力墙。
剪力墙是一种主要承受风荷载或地震作用引起的水平荷载的墙体结构。
它通常由钢筋混凝土浇筑而成，具有较大的侧向刚度，能够有效地限制结构的水平位移。
那么，为什么要进行剪力墙稳定性验算呢？这是因为在实际情况中，剪力墙可能会受到各种不利因素的影响，导致其稳定性出现问题。
例如，过大的水平荷载、墙体自身的几何尺寸不合理、混凝土材料的强度不足等，都可能使剪力墙发生失稳破坏，从而危及整个建筑结构的安全。
剪力墙稳定性验算主要包括两个方面：平面内稳定性验算和平面外稳定性验算。
平面内稳定性验算，是指在剪力墙所在的平面内，对其抵抗水平荷载的能力进行评估。
在这个过程中，需要考虑剪力墙的高度、厚度、混凝土强度等级、钢筋配置等因素。
通常会采用一些理论公式和计算方法，来确定剪力墙在平面内的承载能力是否满足设计要求。
平面外稳定性验算，则是关注剪力墙在垂直于其所在平面的方向上的稳定性。
由于剪力墙在平面外的刚度相对较弱，容易受到弯曲和扭转的影响，因此需要特别关注。
在进行平面外稳定性验算时，要考虑相邻构件对剪力墙的支撑作用、墙体的边界条件等。
在具体的验算过程中，会涉及到一系列的计算参数和公式。
比如说，计算剪力墙的等效抗弯刚度时，需要考虑墙体的几何形状、混凝土和钢筋的弹性模量等。
而在确定剪力墙的稳定性系数时，又要综合考虑各种因素的影响。
为了更直观地理解剪力墙稳定性验算，我们可以通过一个简单的例子来说明。
假设有一个高度为 10 米，厚度为 02 米的剪力墙，混凝土强度等级为C30，配置了双层双向的钢筋。
在受到水平风荷载作用时，我们首先需要根据相关规范和公式，计算出剪力墙的惯性矩、抵抗矩等参数。
然后，将这些参数代入稳定性验算的公式中，得到剪力墙的稳定性系数。
挡土墙稳定性计算
挡土墙稳定性计算在土木工程领域中，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止土体坍塌和滑坡，以保持土体的稳定性。
而挡土墙的稳定性计算则是确保其安全可靠的关键环节。
挡土墙的稳定性主要包括抗滑移稳定性和抗倾覆稳定性两个方面。
抗滑移稳定性是指挡土墙在水平推力作用下，抵抗沿基底滑移的能力；抗倾覆稳定性是指挡土墙抵抗绕墙趾向外倾覆的能力。
在进行挡土墙稳定性计算之前，我们需要先了解挡土墙所承受的荷载。
这些荷载主要包括土压力、墙身自重、墙顶荷载以及地震力等。
土压力是挡土墙设计中最重要的荷载之一。
土压力的计算方法有多种，常见的有朗肯土压力理论和库仑土压力理论。
朗肯土压力理论基于土的极限平衡条件，计算结果较为精确，但适用范围有限；库仑土压力理论则考虑了墙背与填土之间的摩擦作用，适用于各种形式的挡土墙，但计算相对复杂。
墙身自重是挡土墙自身的重量，通常根据墙体材料的容重和墙体的体积来计算。
墙顶荷载包括车辆荷载、人群荷载等，需要根据实际情况进行合理的取值。
地震力则在地震设防地区需要考虑，其计算方法与地震烈度、场地条件等因素有关。
接下来，我们分别来看抗滑移稳定性和抗倾覆稳定性的计算方法。
抗滑移稳定性计算的关键是确定基底的摩擦力和水平推力。
基底的摩擦力等于基底的摩擦系数乘以挡土墙的竖向力之和，水平推力则根据土压力的计算结果确定。
当基底的摩擦力大于水平推力时，挡土墙满足抗滑移稳定性要求。
抗滑移安全系数通常要求大于 13。
抗倾覆稳定性计算是比较绕墙趾的倾覆力矩和抗倾覆力矩。
倾覆力矩是由水平推力和墙身自重产生的，抗倾覆力矩则是由墙身自重和墙底反力产生的。
当抗倾覆力矩大于倾覆力矩时，挡土墙满足抗倾覆稳定性要求。
抗倾覆安全系数一般要求大于 15。
在实际工程中，为了提高挡土墙的稳定性，常常采取一些措施。
比如，增加挡土墙的自重，可以通过采用较重的材料或加大墙体尺寸来实现；增大基底的摩擦系数，如在基底设置粗糙面或采用摩擦系数较大的材料；设置倾斜基底，增加抗倾覆力矩；设置墙趾和墙踵，改善墙体的受力性能；设置排水设施，减少水压力对挡土墙的影响等。
挡土墙稳定性验算
纬地挡土墙设计系统（DQDesign v.10）挡土墙系统是一套在Windows状态下的AutoCAD2000版上运行的计算绘图系统，集验算、计算、设计和绘图于一体。
（1）、系统用户界面友好（基于Windows应有程序界面），交互式数据输入（采用对话框模式），使用方便、灵活。
（2）、数据输入时给予规范规定的相关数据提示，免去用户翻阅规范的繁琐。
（3）、系统以中交第二公路勘察设计研究院主编的《公路挡土墙设计与施工技术规范》为技术蓝本。
（4）、系统在开发过程中，由规范主要撰稿人和专业人员担任技术指导和顾问，力求软件的应用更为广泛，软件对各种情况下的挡墙处理更为妥贴。
一、计算模块本模块用于用户对新规范的条文规定还不太熟悉，拟定挡墙的断面尺寸缺少经验时，由软件自动计算确定挡土墙断面尺寸的情况。
软件根据用户输入的墙高、墙面坡度，少数几何尺寸及必要的地基与路基参数按截面强度、基底应力和偏心距、滑动稳定和倾覆稳定四个控制条件进行计算，以一定步长调整基底倾斜角、基础宽高、挡墙背坡和墙顶宽等几何尺寸，在同时满足四项控制条件下，自动寻找一个圬工体积最小的断面尺寸,计算完毕后向用户提供一个经济但又能满足规范要求的临界断面尺寸供选择使用。
二、验算模块本模块适用于有一定设计经验的挡土墙设计工程师，挡墙断面尺寸由用户拟定或者用于验算既有挡土墙的安全性。
软件对用户输入的挡土墙断面数据按截面强度、基底应力和偏心距、滑动稳定和倾覆稳定四个控制条件进行验算，当某项验算中出现不符合规范规定情形时，软件将给予明确提示并征询用户验算是否继续，验算完毕，软件提供相应的修改数据，否则则直接打印出验算中断时的结果。
验算完毕可查看完整的验算过程，并可打印出来进行查阅。
三、设计绘图模块本模块运行与AutoCAD2000下，进入AutoCAD2000后，单击挡土墙子菜单项弹出相应的数据输入对话框，完成相应的数据输入。
如果单击子菜单项，"断面"，则进入断面设计，根据路线资料，路基资料和各个断面数据自动生成挡墙路段路基横断面，用户只需确定挡墙形式，程序自动按用户给定的步长生成挡墙断面尺寸和各种步长情况下的断面图，最后推荐一个体积最省的断面尺寸及所在位置给用户，用户还可根据实际需要调整该断面及位置。
高层建筑剪力墙墙体稳定计算
高层建筑剪力墙墙体稳定计算1.确定结构类型和设计参数首先，需要确定高层建筑的结构类型，通常为框架结构或剪力墙结构。
然后，根据建筑的设计参数，包括建筑高度、平面布置、剪力墙位置、墙体厚度等等，来进行下一步的计算。
2.确定设计荷载根据当地的设计规范，确定高层建筑所承受的设计荷载，包括重力荷载、风荷载、地震荷载等等。
其中，剪力墙主要用来承受风荷载和地震荷载。
3.确定剪力墙的宽度和厚度根据设计参数和荷载作用下的受力要求，确定剪力墙的宽度和厚度。
通常，剪力墙的宽度根据墙面积和间距来确定，而墙的厚度则根据荷载大小、墙的高度和材料强度来确定。
4.确定荷载分布根据建筑的平面布置和空间结构，将设计荷载分布到各个剪力墙上。
这需要根据建筑的荷载传递机理来进行荷载分析，以确定墙体上的最大荷载和荷载分布情况。
5.墙体预先设计根据墙体的几何形状、材料特性等进行初步设计，包括墙的布置、墙体的滞回特性、剪力墙纵向钢筋的配筋等等。
此外，在设计过程中还需要考虑墙体的受力性能，如抗倾覆、抗剪弯等。
6.进行弹性分析对设计好的墙体进行弹性分析，以确定墙体在设计荷载下的受力性能。
这需要采用适当的力学模型和计算方法，包括有限元分析、等效静力分析等等。
7.确定剪力墙的抗剪强度根据剪力墙的几何形状和材料特性，采用弯剪强度理论或其他计算方法，确定剪力墙的抗剪强度。
这需要考虑墙体的抗剪强度、拐角处理、开洞和其他特殊构造的影响。
8.进行承载力分析对设计荷载下的剪力墙进行承载力分析，以确定墙体的承载力。
这涉及到墙体在水平和竖向荷载作用下的受力性能，包括剪力、弯矩、轴向压力等。
9.校核剪力墙的稳定性对剪力墙的稳定性进行校核，包括抗倾覆稳定性和抗侧向稳定性。
这需要根据墙体的几何形状、材料特性和受力特点，计算墙体的倾覆系数和抗侧向稳定系数，以确保墙体具有足够的抗倾覆和抗侧向稳定能力。
10.优化剪力墙结构根据分析和校核的结果，对剪力墙进行优化设计，包括调整墙体厚度、加固墙体、调整墙体位置等等，以获得更好的受力性能和结构稳定性。
各种挡土墙计算公式
各种挡土墙计算公式在土木工程中，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止其坍塌或滑坡。
为了确保挡土墙的稳定性和安全性，需要进行精确的设计和计算。
下面我们将介绍一些常见的挡土墙计算公式。
一、重力式挡土墙重力式挡土墙主要依靠自身的重量来抵抗土压力，其稳定性取决于墙体的自重、墙底摩擦力和墙背与填土之间的摩擦力。
1、土压力计算静止土压力：＄P_0 ＝ K_0 ＼gamma z$，其中$K_0$为静止土压力系数，＄＼gamma$为填土的重度，＄z$为计算点距离墙顶的深度。
主动土压力：＄P_a ＝＼frac{1}｛2} ＼gamma z^2 K_a$，＄K_a$为主动土压力系数，可通过库仑土压力理论或朗肯土压力理论计算得出。
2、稳定性验算抗滑移稳定性：＄K_s ＝＼frac{（W ＋ E_{px}）＼mu}｛E_{py}｝＄，＄W$为挡土墙自重，＄E_{px}＄和$E_{py}＄分别为主动土压力的水平和垂直分量，＄＼mu$为墙底与地基之间的摩擦系数。
要求$K_s ＼geq 13$。
抗倾覆稳定性：＄K_t ＝＼frac{M_R}｛M_O}＄，＄M_R$为抗倾覆力矩，＄M_O$为倾覆力矩。
要求$K_t ＼geq 15$。
3、基底应力验算偏心距：＄e ＝＼frac{B}｛2} ＼frac{M_R}｛W}＄，＄B$为基底宽度。
基底最大应力：＄＼sigma_{max} ＝＼frac{W}｛B}（1 ＋＼frac{6e}｛B}）＄基底最小应力：＄＼sigma_{min} ＝＼frac{W}｛B}（1 ＼frac{6e}｛B}）＄二、悬臂式挡土墙悬臂式挡土墙由立壁、趾板和踵板组成，其稳定性主要依靠墙身的抗弯能力和踵板上的土重。
1、土压力计算同重力式挡土墙。
2、内力计算立壁弯矩：根据墙后土压力分布，计算立壁在不同高度处的弯矩。
踵板弯矩：考虑踵板上的土重和作用在踵板上的土压力，计算踵板的弯矩。
3、截面设计根据内力计算结果，确定立壁和踵板的截面尺寸和配筋。
剪力墙稳定性验算
剪力墙稳定性验算剪力墙稳定性验算是建筑结构设计中非常重要的一个环节。
它主要是为了确保剪力墙在承受各种荷载作用时，能够保持稳定，不发生失稳破坏，从而保障建筑物的安全性和正常使用功能。
在探讨剪力墙稳定性验算之前，我们先来了解一下什么是剪力墙。
剪力墙又称为抗风墙、抗震墙或结构墙，它是建筑物中主要承受风荷载或地震作用引起的水平荷载的墙体。
剪力墙通常是钢筋混凝土结构，具有较高的强度和刚度，可以有效地抵抗水平力。
那么，为什么要进行剪力墙稳定性验算呢？这是因为剪力墙在受到水平荷载作用时，可能会发生弯曲、剪切或扭转等变形。
如果这些变形过大，超过了剪力墙自身的承载能力，就可能导致剪力墙失稳，进而影响整个建筑结构的安全性。
剪力墙稳定性验算主要包括以下几个方面：首先是弯曲失稳验算。
这是剪力墙稳定性验算中最常见的一种情况。
当剪力墙受到较大的水平力时，它会产生弯曲变形。
如果弯曲变形过大，剪力墙可能会在弯曲方向上失去稳定性。
弯曲失稳验算通常需要考虑剪力墙的高度、厚度、混凝土强度、钢筋配置等因素。
其次是剪切失稳验算。
剪力墙在承受水平剪力时，如果剪力过大，可能会导致墙体发生剪切破坏。
剪切失稳验算需要考虑剪力墙的截面形状、尺寸、混凝土和钢筋的抗剪强度等。
然后是扭转失稳验算。
在实际情况中，剪力墙可能会受到扭矩的作用，如果扭矩过大，剪力墙可能会发生扭转失稳。
扭转失稳验算需要考虑剪力墙的平面布置、几何形状、抗扭刚度等因素。
在进行剪力墙稳定性验算时，需要用到一系列的计算公式和参数。
这些公式和参数通常是基于结构力学和材料力学的理论推导出来的，并经过了大量的实验研究和实际工程验证。
例如，在弯曲失稳验算中，常用的计算公式是欧拉公式。
这个公式考虑了剪力墙的长度、截面惯性矩、弹性模量等因素，通过计算得到剪力墙的临界荷载，从而判断其是否会发生弯曲失稳。
在进行稳定性验算时，还需要考虑各种不利因素的影响。
比如，施工质量的差异、材料性能的离散性、荷载的不确定性等。
剪力墙稳定性验算(完美版)
剪力墙稳定性验算(完美版)正文：1. 引言本文档旨在对剪力墙的稳定性进行验算，以确保结构的安全性。
剪力墙是结构中的重要组成部分，对于承受侧向地震力起到关键作用。
2. 标准和规范验算过程中参考以下标准和规范：- 土木工程设计规范- 建筑抗震设计规范- 结构抗震设计规范3. 剪力墙的基本参数- 剪力墙的平面布置- 剪力墙的尺寸和厚度- 剪力墙的材料属性4. 剪力墙的静力分析进行剪力墙的静力分析，计算剪力墙受到的水平力和垂直力，并确定其受力情况。
5. 剪力墙的设计参数根据静力分析的结果，确定剪力墙的设计参数，包括墙体布置、支撑条件和配筋等。
6. 剪力墙的验算步骤- 计算剪力墙的抗剪承载力和抗弯承载力- 通过墙体应力检查，验证剪力墙是否满足强度要求- 通过位移检查，验证剪力墙是否满足刚度要求7. 结果分析与结论对剪力墙的验算结果进行分析，并得出结论。
如果结果满足设计要求，则剪力墙稳定，并可继续进行后续工作。
如果结果不满足设计要求，则需要进行相应的调整和修正。
附件：本文档附带剪力墙的静力分析结果表格和设计参数表格。
法律名词及注释：- 土木工程设计规范：国家规定的土木工程设计的技术标准- 建筑抗震设计规范：规定建筑设计中应满足的抗震要求和相关技术规定的法规文件- 结构抗震设计规范：规定结构设计中应满足的抗震要求和相关技术规定的法规文件正文：1. 引言本文档旨在对剪力墙的稳定性进行全面验算，以确保结构的安全可靠。
剪力墙作为结构的重要组成部分，在地震作用下起到了重要的控制力和承载力。
2. 参考标准和规范本文档的设计和验算过程参考以下标准和规范：- 土木工程设计规范- 建筑抗震设计规范- 结构抗震设计规范3. 剪力墙的基本参数在进行剪力墙的稳定性验算之前，首先确定剪力墙的基本参数，包括平面布置、尺寸和材料属性等。
4. 剪力墙的静力分析通过进行剪力墙的静力分析，计算剪力墙受到的水平力和垂直力，并确定其受力情况。
5. 验算步骤根据静力分析的结果，进行剪力墙的验算步骤：- 计算剪力墙的抗剪承载力和抗弯承载力- 进行墙体应力检查，验证剪力墙是否满足强度要求- 进行位移检查，验证剪力墙是否满足刚度要求6. 结果分析与结论对剪力墙的验算结果进行分析，并得出结论。
墙体稳定性验算说明
关于剪力墙稳定计算的问题[复制链接]aub0314∙组别高级会员∙生日∙帖子47∙积分532∙性别男∙注册时间2011-04-071#字体大小: t T发表于 2011-05-07 14:46 显示全部把带“满足截面要求的端柱”的剪力墙当作一字墙计算，是不合理的。
“满足截面要求的端柱”如何定义关于这点，《高层建筑混凝土结构技术规程》JGJ 3-2002附录D“剪力墙稳定计算”中并没有作规定，软件自然也无法对带端柱的剪力墙按非一字墙来验算稳定了。
其实，《高层建筑混凝土结构技术规程》JGJ 3-2002对于T形、工字形剪力墙取墙肢计算长度系数的规定本来就不是太科学。
试想一下，一个200厚的T字形剪力墙，翼缘宽度每边仅200mm，能否将它作为三边支承来计算它的计算长度系数呢？所以在，《高层建筑混凝土结构技术规程》JGJ 3-201X征求意见稿（修订第三稿）附录D.0.4中提出：当T 形、槽形剪力墙翼缘的截面高度小于截面厚度的2 倍和500mm 时，还应用折算厚度按单片独立墙肢进行稳定验算（按照惯性矩换算折算厚度）。
《高层建筑混凝土结构技术规程》JGJ 3-201X送审稿附录D.0.4中提出：当T 形、L 形、槽形和工字形剪力墙的截面高度h 或宽度b（取图D.0.4 中b1和b2 的较大值）小于1000mm 时，还应用折算厚度按单片独立墙肢进行稳定验算（按照惯性矩换算折算厚度）。
规范这样修改之后，就显得更加科学了，也就是说翼缘必须满足一定的长度要求，否则得按一字墙来计算剪力墙稳定。
回到楼主的问题，端柱的宽度满足多大时，端柱才能算作墙肢的翼缘，规范并没有作出规定（《高层建筑混凝土结构技术规程》JGJ 3-2002第7.2.16条第2款注3中指出：端柱截面小于墙厚2倍时视为无端柱，这一规定仅仅是为计算约束边缘构件的lc，并非计算墙体稳定）。
朱炳寅在《建筑结构设计问答及分析》P185中提出了一个观点：对于有端柱的剪力墙，可直接按面积等效换算成单片剪力墙折算厚度，以考虑端柱截面对墙肢稳定的有利影响。
墙体稳定性验算说明书
关于剪力墙稳定计算的问题[复制链接]aub0314•组别高级会员•生日•帖子47 •积分532 •性别男•注册时间2011-04-07 1#字体大小: t T发表于 2011-05-07 14:46 显示全部把带“满足截面要求的端柱”的剪力墙当作一字墙计算，是不合理的。
“满足截面要求的端柱”如何定义关于这点，《高层建筑混凝土结构技术规程》JGJ 3-2002附录D“剪力墙稳定计算”中并没有作规定，软件自然也无法对带端柱的剪力墙按非一字墙来验算稳定了。
其实，《高层建筑混凝土结构技术规程》JGJ 3-2002对于T 形、工字形剪力墙取墙肢计算长度系数的规定本来就不是太科学。
试想一下，一个200厚的T字形剪力墙，翼缘宽度每边仅200mm，能否将它作为三边支承来计算它的计算长度系数呢？所以在，《高层建筑混凝土结构技术规程》JGJ 3-201X 征求意见稿（修订第三稿）附录D.0.4中提出：当T 形、槽形剪力墙翼缘的截面高度小于截面厚度的2 倍和500mm 时，还应用折算厚度按单片独立墙肢进行稳定验算（按照惯性矩换算折算厚度）。
《高层建筑混凝土结构技术规程》JGJ 3-201X送审稿附录D.0.4中提出：当T 形、L 形、槽形和工字形剪力墙的截面高度h 或宽度b（取图D.0.4 中b1和b2 的较大值）小于1000mm 时，还应用折算厚度按单片独立墙肢进行稳定验算（按照惯性矩换算折算厚度）。
规范这样修改之后，就显得更加科学了，也就是说翼缘必须满足一定的长度要求，否则得按一字墙来计算剪力墙稳定。
回到楼主的问题，端柱的宽度满足多大时，端柱才能算作墙肢的翼缘，规范并没有作出规定（《高层建筑混凝土结构技术规程》JGJ 3-2002第7.2.16条第2款注3中指出：端柱截面小于墙厚2倍时视为无端柱，这一规定仅仅是为计算约束边缘构件的lc，并非计算墙体稳定）。
朱炳寅在《建筑结构设计问答及分析》P185中提出了一个观点：对于有端柱的剪力墙，可直接按面积等效换算成单片剪力墙折算厚度，以考虑端柱截面对墙肢稳定的有利影响。
剪力墙墙体稳定验算
剪力墙墙体稳定验算剪力墙墙体稳定验算前言：剪力墙是一种常用的墙体结构，在建造设计中起到了关键的作用。
为了保证剪力墙的稳定性，需要进行墙体稳定验算。
本文将详细介绍剪力墙墙体稳定验算的各个方面，包括验算的基本原理、计算方法以及相应的示例。
第一章：剪力墙的基本原理剪力墙起到了反抗侧向力和承担垂直载荷的作用。
本章将介绍剪力墙的基本原理，包括剪力墙的构造形式、作用机理以及在结构体系中的位置。
第二章：墙体稳定的基本概念墙体稳定是指墙体在受到侧向力作用时，能够保持稳定的状态，不浮现倾覆、失稳等情况。
本章将介绍墙体稳定的基本概念，包括倾覆、滑移、侧向位移等。
第三章：剪力墙的受力特点剪力墙在受到侧向力作用时，会浮现不同的受力特点。
本章将介绍剪力墙的受力特点，包括墙体受力分布、内力大小等。
第四章：剪力墙的验算方法剪力墙的验算方法多种多样，根据不同的设计要求和墙体结构形式，可以选择不同的验算方法。
本章将介绍剪力墙的验算方法，包括弯矩法、剪力法、弯矩剪力法等。
第五章：剪力墙的验算示例本章将通过具体的验算示例，展示剪力墙的验算过程以及具体步骤。
示例包括剪力墙在不同荷载下的验算，以及剪力墙在不同构造形式下的验算。
第六章：剪力墙的设计要求剪力墙的设计要求是保证墙体稳定的基础，包括墙体的抗震性能、承载能力等。
本章将介绍剪力墙的设计要求，包括荷载标准、抗震性能要求、材料要求等。
第七章：剪力墙的施工注意事项剪力墙的施工过程中需要注意一些细节，以保证墙体的稳定和质量。
本章将介绍剪力墙的施工注意事项，包括墙体的排布、砌筑工艺等。
第八章：剪力墙的监督检查剪力墙的监督检查是为了保证墙体的质量和安全性。
本章将介绍剪力墙的监督检查内容和方法，包括施工过程中的检查要点、验收标准等。
扩展内容：1、本文档所涉及附件如下：- 剪力墙的构造示意图- 剪力墙验算计算表格- 监督检查记录表格2、本文档所涉及的法律名词及注释：- 建造法：指中华人民共和国《建造法》。
最完整 剪力墙稳定验算
最完整剪力墙稳定验算最新最全的模板范本如下：剪力墙稳定验算1. 引言本旨在提供剪力墙稳定验算的详细步骤和方法。
剪力墙是一种常见的结构体系，用于提供建筑物的纵向稳定性和抗侧移能力。
验算剪力墙的稳定性是确保建筑物结构安全的重要。
2. 剪力墙基本原理剪力墙通过其对侧向力的抵抗和弯曲抗力来提供建筑物的稳定性。
在验算剪力墙的稳定性时，需要考虑墙的材料、几何形状、位置和连接方式等因素。
3. 剪力墙验算步骤3.1 确定设计参数首先，需要确定设计参数，包括建筑物的设计风荷载、地震荷载和其他荷载。
这些参数将用于后续的计算。
3.2 确定墙体的几何形状和材料性质根据建筑物的布置和功能要求，确定剪力墙的位置和几何形状。
同时，还需要选择合适的材料，并了解其性质和强度等参数。
3.3 计算剪力墙的抗侧力利用墙体的几何形状和材料性质，计算其抗侧力。
这一步需要考虑墙体的几何刚度、材料强度和受力状况等因素。
3.4 进行稳定性验算在获得剪力墙的抗侧力后，进行稳定性验算。
这一步需要比较墙体的抗侧力与设计荷载作用下的侧向力，并进行稳定性判断。
3.5 设计剪力墙连接件根据稳定性验算结果，设计剪力墙的连接件。
连接件的设计需要考虑其强度、刚度和可靠性等因素。
4. 罗列出本所涉及附件如下：附件1：建筑物设计风荷载计算表附件2：建筑物地震荷载计算表附件3：剪力墙几何参数表附件4：材料性质表附件5：剪力墙验算计算表附件6：剪力墙连接件设计表5. 罗列出本所涉及的法律名词及注释：1. 结构稳定性：指建筑物在正常使用情况下能够承受所有荷载的能力。
2. 剪力墙：指墙体对水平荷载的抵抗能力，通过其弯曲抗力来提供建筑物的稳定性。
3. 侧向力：指由于风荷载、地震荷载或其他荷载引起的建筑物的侧向力。
4. 抗侧力：指剪力墙对侧向力的抵抗能力，它取决于墙体的材料和几何形状等因素。
5. 连接件：指用于连接剪力墙与其他构件的元素，具有一定的刚度和强度。
6. 结束语本提供了剪力墙稳定验算的详细步骤和方法，旨在确保建筑物的结构安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墙体稳定计算
在此偏于安全的选取底部加强层上一步存在大开洞楼层进行墙体稳定性验算，具体过程如下：
1．1 基本资料
1．1．1 工程名称：工程一
1．1．2 墙肢的支承条件：Ｔ形剪力墙的翼缘墙肢（三边支承）层高 h ＝5600mm 剪力墙截面高度 bf ＝ 600mm 剪力墙截面厚度 t ＝ 200mm
1．1．3 按三级抗震等级设计的剪力墙部位：其他部位
1．1．4 混凝土强度等级：C40 混凝土轴心抗压强度设计值 fc ＝
19.11N/mm
混凝土弹性模量 Ec ＝ 32600N/mm
1．1．5 墙顶轴压比 N/（fcA）＝ 0.54
等效竖向均布荷载设计值 q ＝ 0.54*19.11*200 ＝ 2063.7kN/m
1．2 剪力墙截面最小厚度
根据高规第 7.2.2 条第 2 款，按三级抗震设计的剪力墙截面厚度应符合下列规定：
其他部位，不应小于层高或剪力墙无支长度的 1/25，且不应小于 160mm。
tmin ＝ Max{224, 20, 160} ＝ 224mm，取 tmin ＝ 230mm 剪力墙截面厚度 t ＜剪力墙截面最小厚度 tmin，应进行墙体稳定计算。
1．3 墙体稳定计算
1．3．1 Ｔ形剪力墙的翼缘墙肢（三边支承）的计算长度系数ββ＝ 1 / [1 + (h / 3 / bf) ^ 2] ＝ 1/[1+(5600/3/600)^2] ＝ 0.09 ＜ 0.25，
取β＝ 0.25
1．3．2 剪力墙墙肢计算长度 Lo
Lo ＝β * h ＝ 0.25*5600 ＝ 1400mm
1．3．3 剪力墙墙肢应满足下式的稳定要求：
q ≤ Ec * t ^ 3 / (10 * Lo ^ 2) （高规式 D.0.1） Ec * t ^ 3 / (10 * Lo ^ 2)
＝ 32600*200^3/(10*1400^2)
＝ 13306.1kN/m ≥ q ＝ 2063.7kN/m，满足要求。
