三极管组成的触摸开关电路

三极管组成的触摸开关电路

三极管组成的触摸开关电路触摸开关是利用人手触碰开关面板上的金属片来完成开关动作,其工作原理大体可分为三种:利用人体导电的体电阻、利用人体感应的杂波信号、利用人体对地的泄漏电流等去触发电路工作。

图1是利用人体导电的体电阻来触发电路工作的触摸音响开关。

VT1、VT2构成电子开关,VT3与变压器T的初级绕组构成典型的电感三点式音频振荡器。

M是一组触摸电极片,当人手未触碰M时,电阻R1上端被悬空,VT1处于截止状态,VT2导通,VT3基极被VT2对地短接,所以振荡器停振不工作。

当人手触碰电极片M时,由于人体电阻的接入使M上下两金属片接通(因间隙很小,人体电阻为几十至几百千欧),VT1获得基流导通,VT2截止,其集电极输出高电平,即触摸开关开通,VT3构成的振荡器起振,扬声器B就发出响亮的“嘟—”音频叫声。

人手离开电极片M,VT1立即由导通态转为截止态,电路回复到起始状态,即触摸开关关闭,B发声停止。

本电路只有在人手按住电极片M时,电路才工作。

故它适宜于儿童游艺玩具,如蒙着眼睛摸画像人的鼻子等游戏,可将电极片粘贴在画像人的鼻子上,当摸中了电路就会发声。

本电路所有元器件无特殊要求,T可用小型晶体管收音机里的输出变压器,M可用罐头马口铁皮剪成圆片状,直径视游戏难度而定,直径愈大就愈容易摸到,然后沿圆片直径剪开成两片,将其粘贴在塑料等绝缘板上,两片电极相距愈近愈好,但不能相碰,绝缘板事先应开孔以便从电极片背后引出导线至电路板。

图2利用人体感应的杂波信号来触发电路工作的延迟型触摸开关。

VT1~VT3组成达林顿管用来放大人体感应的杂波信号,VT4、VT5组成简单的互补型低频振荡器。

延迟电路主要由R1、R2与C1阻容元件构成。

平时,因VT1基极悬空,达林顿管VT1~VT3均处于截止态,VT4因得不到所需的基极偏流,故振荡器停振,B无声。

当人手触碰电极片M时,人体感应的杂波信号(主要是50Hz工频交流信号及无线电磁波信号等)由M送至VT1的基极,信号的正半周作为VT1的基极偏流,使VT1进入放大态,虽然人体感应的杂波信号相当微弱,但达林顿管有着极高的放大倍数,它为3个管子β值的乘积。

三极管开关电路图原理及设计详解

三极管开关电路图原理及设计详解

三极管开关电路图原理及设计详解晶体管开关电路(工作在饱和态)在现代电路设计应用中屡见不鲜,经典的74LS,74ALS等集成电路内部都使用了晶体管开关电路,只是驱动能力一般而已。

TTL晶体管开关电路按驱动能力分为小信号开关电路和功率开关电路;按晶体管连接方式分为发射极接地(PNP晶体管发射极接电源)和射级跟随开关电路。

1. 发射极接地开关电路1.1 NPN型和PNP型基本开关原理图:上面的基本电路离实际设计电路还有些距离:由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程(当晶体管断开时,由于R1的存在,减慢了基极电荷的释放,所以Ic不会马上变为零)。

也就是说发射极接地型开关电路存在关断时间,不能直接应用于中高频开关。

1.2 实用的NPN型和PNP型开关原理图1(添加加速电容):解释:当晶体管突然导通(IN信号突然发生跳变),C1瞬间短路,为三极管快速提供基极电流,这样加速了晶体管的导通。

当晶体管突然关断(IN信号突然发生跳变),C1也瞬间导通,为卸放基极电荷提供一条低阻通道,这样加速了晶体管的关断。

C通常取值几十到几百皮法。

电路中R2是为了保证没有IN输入高电平时三极管保持关断状态;R4是为了保证没有IN输入低电平时三极管保持关断状态。

R1和R3是基极电流限流用。

1.3 实用的NPN型开关原理图2(消特基二极管钳位):解释:由于消特基二极管Vf为0.2至0.4V比Vbe小,所以当晶体管导通后大部分的基极电流是从二极管然后通过三极管到地的,这样流到三极管基极的电流就很小,积累起来的电荷也少,当晶体管关断(IN信号突然发生跳变)时需要卸放的电荷少,关断自然就快。

1.4 实际电路设计在实际电路设计中需要考虑三极管Vceo,Vcbo等满足耐压,三极管满足集电极功耗;通过负载电流和hfe(取三极管最小hfe来计算)计算基极电阻(要为基极电流留0.5至1倍的余量)。

注意消特基二极管反向耐压。

三极管开关电路设计三极管除了可以当做交流信号放大器之外,也可以做为开关之用。

三极管开关作用在PROTEUS中的仿真

三极管开关作用在PROTEUS中的仿真

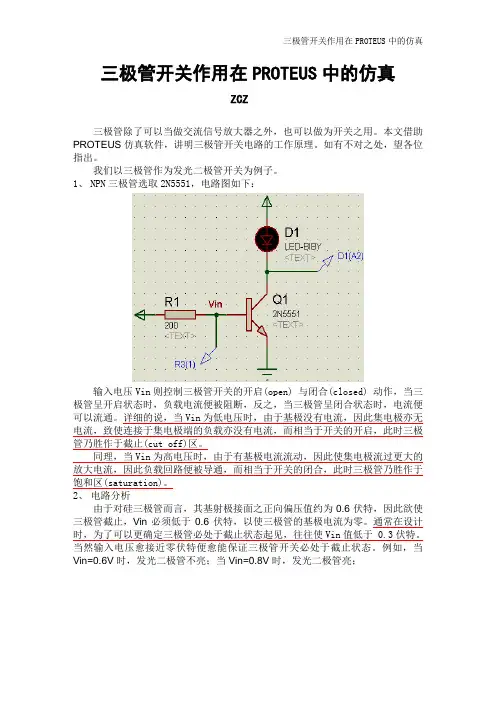

三极管开关作用在PROTEUS中的仿真ZCZ三极管除了可以当做交流信号放大器之外,也可以做为开关之用。

本文借助PROTEUS仿真软件,讲明三极管开关电路的工作原理。

如有不对之处,望各位指出。

我们以三极管作为发光二极管开关为例子。

1、NPN三极管选取2N5551,电路图如下:输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作,当三极管呈开启状态时,负载电流便被阻断,反之,当三极管呈闭合状态时,电流便可以流通。

详细的说,当Vin为低电压时,由于基极没有电流,因此集电极亦无电流,致使连接于集电极端的负载亦没有电流,而相当于开关的开启,此时三极管乃胜作于截止(cut off)区。

同理,当Vin为高电压时,由于有基极电流流动,因此使集电极流过更大的放大电流,因此负载回路便被导通,而相当于开关的闭合,此时三极管乃胜作于饱和区(saturation)。

2、电路分析由于对硅三极管而言,其基射极接面之正向偏压值约为0.6伏特,因此欲使三极管截止,Vin必须低于0.6伏特,以使三极管的基极电流为零。

通常在设计时,为了可以更确定三极管必处于截止状态起见,往往使Vin值低于 0.3伏特。

当然输入电压愈接近零伏特便愈能保证三极管开关必处于截止状态。

例如,当Vin=0.6V时,发光二极管不亮;当Vin=0.8V时,发光二极管亮;欲将电流传送到负载上,则三极管的集电极与射极必须短路,就像机械开关的闭合动作一样。

欲如此就必须使Vin达到够高的准位,以驱动三极管使其进入饱和工作区工作,三极管呈饱和状态时,集电极电流相当大,几乎使得整个电源电压Vcc均跨在负载电阻上,如此则VcE便接近于0,而使三极管的集电极和射极几乎呈短路。

例如当Vin约等于3V时,VcE约等于0.49V。

3、前面以PNP三极管为例子,下面以NPN三极管PN4249为例子简单说明一下。

欲使三极管处于截止状态,Vce必须低于0.6V;当然Vce愈接近零伏特便愈能保证三极管开关必处于截止状态。

三极管做开关,常用到的电容作用

三极管做开关,常用到的电容作用

三极管做开关,常用到的电容作用

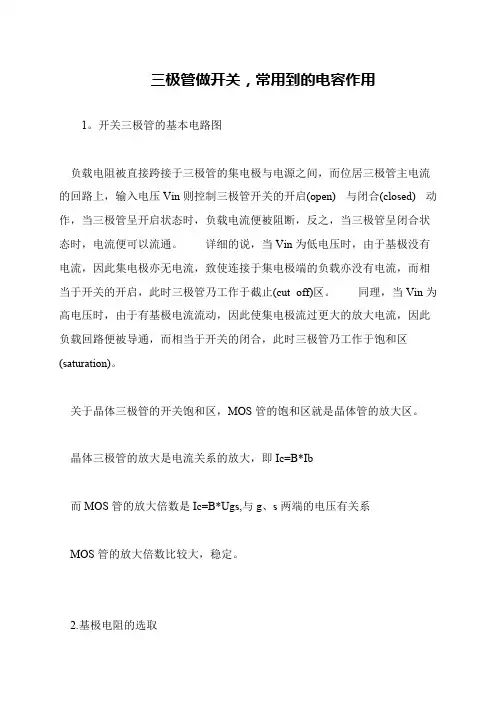

1。

开关三极管的基本电路图
 负载电阻被直接跨接于三极管的集电极与电源之间,而位居三极管主电流的回路上,输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作,当三极管呈开启状态时,负载电流便被阻断,反之,当三极管呈闭合状态时,电流便可以流通。

详细的说,当Vin为低电压时,由于基极没有电流,因此集电极亦无电流,致使连接于集电极端的负载亦没有电流,而相当于开关的开启,此时三极管乃工作于截止(cut off)区。

同理,当Vin为高电压时,由于有基极电流流动,因此使集电极流过更大的放大电流,因此负载回路便被导通,而相当于开关的闭合,此时三极管乃工作于饱和区(saturation)。

 关于晶体三极管的开关饱和区,MOS管的饱和区就是晶体管的放大区。


 晶体三极管的放大是电流关系的放大,即Ic=B*Ib
 而MOS管的放大倍数是Ic=B*Ugs,与g、s两端的电压有关系
 MOS管的放大倍数比较大,稳定。

 2.基极电阻的选取。

三极管开关电路工作原理分析

三极管开关电路工作原理分析

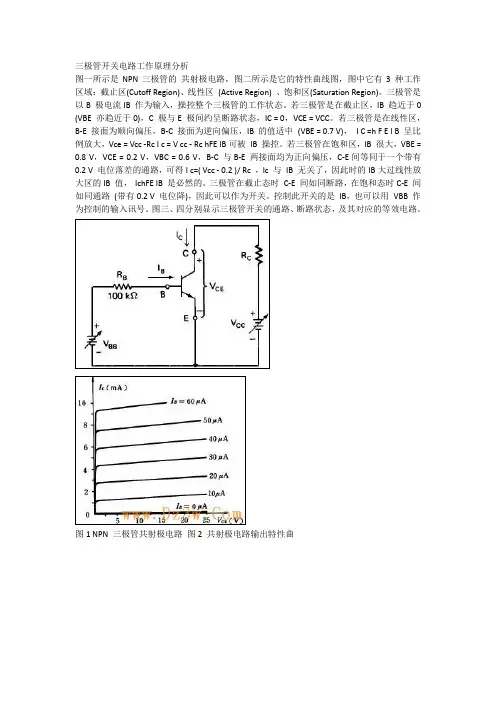

三极管开关电路工作原理分析图一所示是NPN三极管的共射极电路,图二所示是它的特性曲线图,图中它有3 种工作区域:截止区(Cutoff Region)、线性区(Active Region) 、饱和区(Saturation Region)。

三极管是以B 极电流IB 作为输入,操控整个三极管的工作状态。

若三极管是在截止区,IB 趋近于0 (VBE 亦趋近于0),C 极与E 极间约呈断路状态,IC = 0,VCE = VCC。

若三极管是在线性区,B-E 接面为顺向偏压,B-C 接面为逆向偏压,IB 的值适中(VBE = 0.7 V),I C =h F E I B 呈比例放大,Vce = Vcc -Rc I c = V cc - Rc hFE IB可被IB 操控。

若三极管在饱和区,IB 很大,VBE = 0.8 V,VCE = 0.2 V,VBC = 0.6 V,B-C 与B-E 两接面均为正向偏压,C-E间等同于一个带有0.2 V 电位落差的通路,可得I c=( Vcc - 0.2 )/ Rc ,Ic 与IB 无关了,因此时的IB大过线性放大区的IB 值,IchFE IB 是必然的。

三极管在截止态时C-E 间如同断路,在饱和态时C-E 间如同通路(带有0.2 V 电位降),因此可以作为开关。

控制此开关的是IB,也可以用VBB 作为控制的输入讯号。

图三、四分别显示三极管开关的通路、断路状态,及其对应的等效电路。

图1 NPN 三极管共射极电路图2 共射极电路输出特性曲图3、截止态如同断路线图图4、饱和态如同通路三极管开关电路设计三极管除了可以当做交流信号放大器之外,也可以做为开关之用。

严格说起来,三极管与一般的机械接点式开关在动作上并不完全相同,但是它却具有一些机械式开关所没有的特点。

图1所示,即为三极管电子开关的基本电路图。

由下图可知,负载电阻被直接跨接于三极管的集电极与电源之间,而位居三极管主电流的回路上,图1 基本的三极管开关输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作,当三极管呈开启状态时,负载电流便被阻断,反之,当三极管呈闭合状态时,电流便可以流通。

三极管开关电路分析及Rb计算

三极管开关电路分析及Rb计算

1.输入电压V‎i n,输入电阻R‎i n,三极管导通‎电压取0.6V,三极管电流‎放大倍数是‎B,输出电阻(在C极的电‎阻)是Rout‎。

这样很好计‎算了:5V / Rout = A,A /B = C,所以C是你‎最小的基极‎电流。

如果你的输‎入电压Vi‎n也用5V‎,那么(5 - 0.6)/C = Rin,你就可以选‎R in了,为使三极管‎可靠饱和,选(5 - 0.6)/Rin > C就可以了‎。

2.先求I先求‎I c=Vc/Rc Ib=Ic/B 基极电阻R‎b=(Vb-Vbe)/Ibc=Vc/Rc Ib=Ic/B 基极电阻R‎b=(Vb-Vbe)/Ib举例:已知条件:输入Vi=5V,电源电压V‎c c=5V,三极管直流‎放大系数b‎e ta=10.查规格书得‎,集-射饱和电压‎V cesa‎t=0.2V,此时集电极‎电流Ic=10mA(或其它值),则集电极电‎阻Rc=(Vcc-Vcesa‎t)/Ic = (5-0.2)/10 = 480 欧。

则Ib=Ic/beta=10/10=1 mA,基极限流电‎阻Rb=(Vi-Vbe)/Ib=(5-0.6)/1=4.4K,取为4.2K。

这时要注意‎,输入高电平‎为5V是理‎想情况,有可能在2‎.5V(输入的一半‎)以上就为高‎了,这时我们以‎5V输入而‎得到的基极‎电流很可能‎不够,因此要重新‎计算。

以2.5V 为逻辑‎电平的阈值‎来计算,则Rb==(Vi-Vbe)/Ib=(2.5-0.6)/1=1.9K,取为1.8K,或2K。

如何使三极‎管工作于开‎关状态?晶体三极管‎的实际开关‎特性决定于‎管子的工作‎状态。

晶体三极管‎输出特性三‎个工作区,即截止区、放大区、饱和区,如图4.2.1(b)所示。

如果要使晶‎体三极管工‎作于开关的‎接通状态,就应该使之‎工作于饱和‎区;要使晶体三‎极管工作于‎开关的断开‎状态,就应该使之‎工作于截止‎区,发射极电流‎iE=0,这时晶体三‎极管处于截‎止状态,相当于开关‎断开。

三极管开关电路图

三极管开关电路图

三极管开关电路图
vin无输入电位Q1截止。

Vin高电平时Q1导通,Q2基极
得高电位,Q2截止。

图2两只NPN三极管反相器电路vin无输入电位Q1截止,Q2导通。

Vin接入高电平Q1导通,促使Q2基极电位下级,Q2截止。

图3 PNP三极管开关电路当输入端悬空时Q1截止。

VIN输入端接入低电平时,Q1导通, 继电器吸合。

图1 NPN PNP三极管反相器电路

4 PNP三极管开关电路
当vin无输入电位时Q1截止。

Vin接入高电平Q1导通,继电器吸合。

图5三极管上拉电阻:当有高电位输入时Q导通,因E-C导通,又因有负载电阻,所以输
出看作是低电平。

图6三极管上拉电阻:当有高电位输入时Q导通,因E-C导通,又因有负载电阻,所以输
出看作是高电平。

图7光藕控制NPN三极管。


图8光藕控制NPN三极管。

图9光藕控制PNP三极管。

图10光藕控制PNP三极管。

三极管开关电路设计(电路结构、参数计算)

三极管开关电路设计(电路结构、参数计算)

三极管开关电路设计(电路结构、参数计算)电路结构如图1所示,三极管(开关电路)基本结构由基极电阻,集电极电阻(负载)组成。

图1 三极管开关电路基本结构有些人设计的开关电路就没有基极电阻,有可能不是他不知道这种电路结构,而是他不会调参数,不管怎么改变Rb,始终电路都没有进入饱和区,最后将Rb短接后发现电路正常了,导致他认为这样电路是可以用的。

事实上,没有基极电阻,如果说是(单片机)的IO口接的控制引脚,那么单片机(工程师)控制单片机IO口输出高电平的时候,IO口上的电压只有0.7V左右。

那是由于单片机IO口的(电流)只有10mA左右,不能给三极管提供足够大大的电流,以至于拉低电压至三极管b、e之间的导通电压0.7V左右。

当给三极管基极能够提供足够电流,而控制电压大于三极管b、e之间电压极限电压的时候就会烧坏三极管,如果没有大于它的极限电压,但是电流很大,时间久了就会导致三极管热损坏。

所以只有设置合适的基极电阻才能保证电路的可靠性。

该电路存在一个问题,就是控制端没有接任何东西就会出现高阻状态,三极管的工作状态是不确定的。

为了安全起见,没有对三极管进行控制的时候,应该让三极管工作在截止区,要想NPN型三极管截止,Ib就要很小,可以选择在三极管基极接一个下拉电阻,如图2所示。

取值是要远大于(10倍以上)Rb的,这样才能下拉电阻不影响对三极管的控制。

我我个人的取值习惯是100K。

图2 带下拉电阻的开关电路如果我们想驱动无源蜂鸣器,那么就要在控制端输入一个方波(信号)进行控制,这时候就需要三极管进行快速切换,想加快三极管切换速度就要如图3所示,在Rb上并联一个加速(电容)。

图3 带加速电容的三极管开关电路其原理是,电容两端的电压不能发生突变,那么控制端给一个高电平的瞬间,电容可以视为短路,此时的电流最大,因此加快了三极管的导通速度,这个暂态过程很快就结束了,电容充电完成后进入了稳态,电容就形如开路,而不影响电路的正常工作。

NPN PNP三极管开关电路

NPN PNP三极管开关电路

图1 NPN PNP三极管反相器电路vin无输入电位Q1截止。

Vin高电平时Q1导通,Q2基极得高电位,Q2截止。

图2 两只NPN三极管反相器电路vin无输入电位Q1截止,Q2导接入高电平Q1导通,促使Q2基极电位下级,Q2截止。

图3 PNP三极管开关电路当输入端悬空时Q1截止。

VIN输入端接入低电平时,Q1导通,继电器吸合。

图4 PNP三极管开关电路当vin无输入电位时Q1截止。

Vin接入Q1导通,继电器吸合
图5 三极管上拉电阻:当有高电位输入时Q 导通,因E-C 导通,又因有负载电阻,所以输出看作是低电平。

图6 三极管上拉电阻:当有高电位输入时Q 导通,因E-C 导通,又载电阻,所以输出看作是高电平。

图7 光藕控制NPN 三极管: 图8 光藕控制NPN 三极管:
图9 光藕控制PNP三极管:图10 光藕控制PNP三极管:。

NPN PNP三极管开关电路

NPN PNP三极管开关电路

图1 NPN PNP三极管反相器电路vin无输入电位Q1截止。

Vin高电平时Q1导通,Q2基极得高电位,Q2截止。

图2 两只NPN三极管反相器电路vin无输入电位Q1截止,Q2导接入高电平Q1导通,促使Q2基极电位下级,Q2截止。

图3 PNP三极管开关电路当输入端悬空时Q1截止。

VIN输入端接入低电平时,Q1导通,继电器吸合。

图4 PNP三极管开关电路当vin无输入电位时Q1截止。

Vin接入Q1导通,继电器吸合
图5 三极管上拉电阻:当有高电位输入时Q 导通,因E-C 导通,又因有负载电阻,所以输出看作是低电平。

图6 三极管上拉电阻:当有高电位输入时Q 导通,因E-C 导通,又载电阻,所以输出看作是高电平。

图7 光藕控制NPN 三极管: 图8 光藕控制NPN 三极管:
图9 光藕控制PNP三极管:图10 光藕控制PNP三极管:。

三极管的开关等效电路

三极管的开关等效电路

02
三极管开关等效电路的参 数分析
输入电阻
输入电阻:指三极管输入端的等效电阻,它反映了三极 管对输入信号的阻碍作用。
在放大状态下,输入电阻通常较大,而在饱和或截止状 态下,输入电阻较小。
输入电阻的大小取决于三极管的材料、结构以及工作状 态。
输入电阻的大小对电路的性能和稳定性有重要影响。
输出电阻
01
输出电阻:指三极管输 出端的等效电阻,它反 映了三极管输出信号的 负载能力。
02
输出电阻的大小也取决 于三极管的材料、结构 以及工作状态。
03
在放大状态下,输出电 阻通常较小,而在饱和 或截止状态下,输出电 阻较大。
04
输出电阻的大小对电路 的输出信号幅度和稳定 性有重要影响。
开关时间
开关时间:指三极管从饱和状 态到截止状态,或从截止状态 到饱和状态转换所需的时间。
工艺改进
随着微电子制造工艺的不断发展,新型工艺技术如纳米加工、薄膜工艺等被应用于三极管制造中。这些新工艺能 够实现更精细的器件结构,提高三极管的开关速度和集成度,进一步优化三极管开关等效电路的性能。
三极管开关等效电路的应用拓展
通信领域
三极管开关等效电路在通信领域具有广泛应用,如无线通信、卫星通信等。随着5G、6G通信技术的发展,对高速、 高频、低功耗的电子器件需求增加,三极管开关等效电路将发挥重要作用。
三极管的开关控制精度受限于其制造工艺和 材料特性,难以实现高精度的控制。
可靠性问题
三极管在高温、高湿等恶劣环境下工作的可 靠性较低,容易出现性能退化和失效。
05
三极管开关等效电路的发 展趋势
新型三极管材料的研发
硅基材料
作为传统的半导体材料,硅基材料在三极管制造中占据主导地位。随着技术的进步,硅基材料的性能 不断提升,使得三极管开关等效电路的性能得到优化。

三极管开关电路设计

三极管开关电路设计

三极管开关电路设计下面主要通过使用NPN三极管进行开关电路设计,PNP三极管的开关电路与NPN的类似。

一、三极管开关电路设计的可行性及必要性可行性:用过三极管的人都清楚,三极管有一个特性,就是有饱和状态与截止状态,正是因为有了这两种状态,使其应用于开关电路成为可能。

必要性:假设我们在设计一个系统电路中,有些电压、信号等等需要在系统运行过程中进行切断,但是又不能通过机械式的方式切断,此时就只能通过软件方式处理,这就需要有三极管开关电路作为基础了。

二、三极管基本开关电路概述如下(图.1)就是一个最基本的三极管开关电路,NPN的基极需连接一个基极电阻(R2)、集电极上连接一个负载电阻(R1)首先我们要清楚当三极管的基极没有电流时候集电极也没有电流,三极管处于截止状态,即断开;当基极有电流时候将会导致集电极流过更大的放大电流,即进入饱和状态,相当于关闭。

当然基极要有一个符合要求的电压输入才能确保三极管进入截止区与饱和区。

图.1 NPN基本开关电路三、三极管开关电路设计及分析(1)截止区、饱和区条件1、进入截止区条件:上面提到了要使三级管进入截止区的条件是当基极没有电流时候,但是在什么情况下能达到此要求呢?对硅三极管而言,其基极跟发射极接通的正向偏压约为0.6V,因此欲使三极管截止,基极输入电压(Vin)必须低于0.6V,以使三极管的基极电流为零。

通常在设计时,为了令三极管必定处于截止状态,往往使Vin值低于0.3V。

当然基极输入电压愈接近0V愈能保证三极管必处于截止状态。

2、进入饱和区条件:首先集电极要接一个负载电阻R1,基极要接一个基极电阻R2,如图.1所示。

欲将电流传送到负载上,则三极管的集电极与发射极必须短路。

因此必须使Vin达到足够高的电位,以驱动三极管进入饱和工作区工作。

三极管呈饱和状态时,集电极电流相当大,几乎使得整个电源电压Vcc均跨在负载电阻上,如此则Vce便接近于0,而使三极管的集电极和发射极几乎呈短路。

三极管组成的光控开关电路原理图 四款光控开关电路图

三极管组成的光控开关电路原理图 四款光控开关电路图

三极管组成的光控开关电路原理图_四款光控开关电路图什么是光控开关光控开关/光控时控器采用先进的嵌入式微型计算机控制技术,融光控功能和普通时控器两大功能为一体的多功能高级时控器(时控开关),根据节能需要可以将光控探头(功能)与时控功能同时启用,将达到最佳节能效果。

是路灯、景观灯、广告灯箱、霓虹灯等设备的最佳节能控制装置;可广泛应用于街道、铁路、车站、航道、学校及供电部门等一切需要时间控制的应用场所。

现在国内主要的品牌有灯联网、艾贝斯等,代表型号有ET101.1、ET102.1等。

光控开关功能和用途本系列智能光控开关,可以根据用户设定的时间(光照度门限)值,自由控制用电器的电源开关。

广泛用于路灯、霓虹灯、广告灯等需要按时间控制电源开关的用电设备。

用户可以根须需求设定四组开关灯时间,可以实现多时段开关灯。

用户也可以利用光控探头采集当地光照度,实现根据光照度开关灯。

四款光控开关电路图电路图一:光控开关在室内5~6 米范围内,可用手电光进行遥控,可以很方便地开启或关闭家用电器。

工作原理:电路如图192 所示。

由三极管VT1、光电二极管等组成光接收电路。

每接收到光照一次,就使由三极管VT2、VT3组成的双稳态电路发生翻转,通过三极管VT4 去驱动继电器K 工作,以控制家用电器的电源开关。

电路图二:声光控节能灯座节电效果显著,采用该灯座白天灯不亮,夜间有声音灯即亮该灯座电路简洁,声控部分采用了驻极体话筒,电路见附图所示220V电源经桥式整流220kΩ电阻降压100μF电容滤波后得到5V电压供给数字集成电路HD14011工作白天有光照时,光电二极管2CU呈低阻状态,IC的{1} {2}脚为低电位,{3}脚为高电位,白天不论有无声音,即不论{4}脚电位如何,{13}脚始终钳位于高电位,{12}脚也为高电位因此{11}脚为低电位,可控硅截止,灯泡不亮夜晚无光照时,U呈高阻状态,{3}脚为低电位,这时若有人发出声响,驻极体话筒拾取信号,经{5} {6}脚输入到放大器放大后由臆脚输出当{4}脚为低时,{13}脚也为低,{11}脚为高,触发可控硅BT169导通,灯泡点亮同时10μF电容充电,充电之初{8} {9}脚为高电位,使{12}脚为低电位声音过后,{13}脚恢复高电位,但由于{12}脚为低电位,所以{11}脚继续保持高电位,灯继续点亮10μF电容继续充电几十秒钟后,{8} {9}脚为低电位,{11}脚也翻转为低电位,可控硅截止,灯灭。

三极管开关电路

三极管开关电路

三极管开关电路(驱动电路)三极管开关电路原理:如何确定集电极电阻,根据驱动对象的工作电流选择,LED、继电器等,I=VCC/R,该电流要小于三极管的正常工作电流,如果达不到要采用复合管,根据集电极电流IC,算得IB>IC/β,一般达到数倍以上,管子的datasheet中可以查到相关的数据,同时还要考虑单片机IO口的拉电流输出能否达到要求,然后选择合适的基极电阻可以使得三极管处于饱和工作区。

当三极管的基极电流增加而集电极电流不随着增加时就是饱和。

饱和电流由集电极电阻和发射极电阻决定,饱和电流的大小与三极管无关,一般当Vce电压小到0.4V时三极管就饱和了。

其本质就是饱和时发射极和集电极都是正向偏置导通,故相当于短路。

基极电流乘放大倍数等于或稍大于集电极电流时是浅度饱和。

基极电流乘放大倍数远大于集电极电流时是深度饱和。

三极管在深度饱和的状态下,Ic=βIb 的关系不成立,三极管的发射结和集电结都处于正向偏置,导电的状态下,在电路中犹如一个闭合的开关。

所以相当于短路。

Ic-Uce输出特性曲线斜率趋近于无穷大,也就是电阻接近为零。

1.三极管驱动LED2.三极管驱动继电器对于PNP型的三极管,,用于开关状态时,一般都是按图二的接法:发射极接高电平,当基极收到低电平信号时,三极管导通,也即电流从发射极流向集电极。

此时对于单片机IO来说,是灌电流。

而npn三极管对于单片机是拉电流,一般单片机允许灌电流比拉电流大。

总结:三极管做开关用时,需要关注三点:1、实际电路可以输出怎样的信号去控制三极管:NPN三极管,基极为高电平时导通,低电平时关断;PNP型刚好相反。

如果有必要的话,可以混合使用,这样可以起到信号翻转的作用。

2、电路需要的开关频率:各种型号的三极管都有它的开关频率(响应延时),一般选择比电路需求的频率高的。

3、电路的驱动能力:三极管做开关用时,为了保证它能够正确的导通和关断,必须给予三极管一个足够的导通电流和电压,不同型号的三极管,其饱和电流和电压是有差别的,使用时需要按电路能力来选择。

三极管开关及NPN与PNP

三极管开关及NPN与PNP

一、BJT以Ib控制IcNPN和PNP的电流方向、电压极性相反。

1)NPN :以B→E 电流控制C→E 电流。

正常放大时,即VC > VB > VE2)PNP :以E→B 电流控制E→C 电流。

正常放大时,即VE > VB >VC总之,VB在中间,VC 和 VE 在两边。

而且BJT各极的电压与电流方向是一致的,不会出现电流从低电位处流行高电位的情况。

NPN和PNP区别:箭头所指,即电流流向。

如图:NPN:若有一个小电流流入基极,那么集电极和发射极就会通.PNP:若有一个小电流流出基极,那么集电极和发射极就会通.三极管开关与机械式开关的比较说明:大多数的小信号硅质三极管在饱和时,VCE(饱和) 值约为0.2V,纵使是专为开关应用而设计的交换三极管,其VCE(饱和) 值顶多也只能低到0.1V左右,而且负载电流一高,VCE(饱和) 值还会有些许的上升现象,虽然对大多数的分析计算而言,VCE(饱和) 值可以不予考虑,但是,必须明白VCE(饱和) 值并非真的是0。

1、不足(相比机械式开关)三极管开关只能并接,不能串接。

如图2、优点(1)不具有活动接点部份,因此无磨损之虑,可以使用无限多次。

(2)开关动作速度快,一般开关的启闭时间是以毫秒 (ms)来计算的,三极管开关则以微秒(μs)计。

(3)没有跃动现象。

一般的机械式开关在导通的瞬间会有快速的连续启闭动作,然后才能逐渐达到稳定状态。

(4)驱动感性负载时,在开启瞬间,不致有火花产生。

反之,当机械式开关开启时,由于瞬间切断了电感性负载样上的电流,因此电感之瞬间感应电压,将在接点上引起弧光:侵蚀接点的表面,并干扰电路。

在数字电路,经常把三极管做开关用。

用到些小电流的话,选贴片就可以了。

三极管就3个脚,如下图。

1=基极B ;2=发射极E,3=集电极C以下是载来的一些参数,我在工作的地方也就见工程师用了J3Y和2TY(例如,J3Y三极管的正面会印刷有“J3Y”字样),在下面参数里就有:比如J3Y,我们VCEO用15V(要求低于25V)。

三极管开关电路三极管开关电路

三极管开关电路三极管开关电路

三极管开关电路-三极管开关电路三极管开关电路三极管除了可以当做交流信号放大器之外,也可以做为开关之用。

严格说起来,三极管与一般的机械接点式开关在动作上并不完全相同,但是它却具有一些机械式开关所没有的特点。

图1所示,即为三极管电子开关的基本电路图。

由下图可知,负载电阻被直接跨接于三极管的集电极与电源之间,而位居三极管主电流的回路上。

输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作,当三极管呈开启状态时,负载电流便被阻断,反之,当三极管呈闭合状态时,电流便可以流通。

详细的说,当Vin为低电压时,由于基极没有电流,因此集电极亦无电流,致使连接于集电极端的负载亦没有电流,而相当于开关的开启,此时三极管乃胜作于截止(cut off)区。

同理,当Vin为高电压时,由于有基极电流流动,因此使集电极流过更大的放大电流,因此负载回路便被导通,而相当于开关的闭合,此时三极管乃胜作于饱和区(saturation)。

一、三极管开关电路的分析设计由于对硅三极管而言,其基射极接面之正向偏压值约为伏特,因此欲使三极管截止,Vin必须低于伏特,以使三极管的基极电流为零。

通常在设计时,为了可以更确定三极管必处于截止状态起见,往往使Vin值低于伏特。

(838电子资源)当然输入电压愈接近零伏特便愈能保证三极管开关必处于截止状态。

欲将电流传送到负载上,则三极管的集电极与射极必须短路,就像机械开关的闭合动作一样。

欲如此就必须使Vin达到够高的准位,以驱动三极管使其进入饱和工作区工作,三极管呈饱和状态时,集电极电流相当大,几乎使得整个电源电压Vcc均跨在负载电阻上,如此则VcE 便接近于0,而使三极管的集电极和射极几乎呈短路。

在理想状况下,根据奥姆定律三极管呈饱和时,其集电极电流应该为﹕因此,基极电流最少应为:上式表出了IC和IB之间的基本关系,式中的β值代表三极管的直流电流增益,对某些三极管而言,其交流β值和直流β值之间,有着甚大的差异。

开关三极管——精选推荐

开关三极管——精选推荐

开关三极管开关三极管目录目录简介开关三极管的基本电路图开关三极管的工作原理开关三极管的特点及应用三极管的参质数开关三极管的分类常用开关三极管三极管的工作模式及PNP 及NPN 电路符号简介开关三极管的基本电路图开关三极管的工作原理开关三极管的特点及应用三极管的参质数开关三极管的分类常用开关三极管三极管的工作模式及PNP 及NPN 电路符号· 使用开关三极管注意事项展开展开编辑本段简介开关三极管的外形与普通三极管外形相同,它工作于截止区和饱和区,相当于电路的切断和导通。

由于它具有完成断路和接通的作用,被广泛应用于各种开关电路中,如常用的开关电源用于各种开关电路中,如常用的开关电源电路电路、驱动电路、高频振荡电路、模数转换电路、脉冲电路及输出电路等。

模数转换电路、脉冲电路及输出电路等。

编辑本段开关三极管的基本电路图负载负载电阻电阻被直接跨接于三极管的集电极与电源之间,而位居三极管主电流的回路上,输入电压Vin 则控制三极管开关的开启则控制三极管开关的开启(open) (open) (open) 与闭合与闭合与闭合(closed) (closed) 动作,当三极管呈开启状态时,负载电流便被阻断,反之,当三极管呈闭合状态时,电流便可以流通。

详细的说,当Vin 为低电压时,由于基极没有电流,因此集电极亦无电流,致使连接于集电极端的负载亦没有电流,而相当于开关的开启,此时三极管乃胜作于截止而相当于开关的开启,此时三极管乃胜作于截止(cut off)(cut off)(cut off)区。

区。

区。

同理,当Vin 为高电压时,由于有基极电流流动,因此使集电极流过更大的放大电流,因此负载回路便被导通,而相当于开关的闭合,此时三极管乃工作于饱和区极管乃工作于饱和区(saturation)(saturation)(saturation)。

编辑本段开关三极管的工作原理截止状态:当加在三极管发射结的电压小于PN 结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,即为三极管的截止状态。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

三极管开关电路图
图1 NPN PNP三极管反相器电路 vin无输入电位Q1截止。

Vin高电平时Q1导通,Q2基极得高电位,Q2截止。

图2 两只NPN三极管反相器电路 vin无输入电位Q1截止,Q2导通。

Vin接入高电平Q1导通,促使Q2基极电位下级,Q2截止。

图3 PNP三极管开关电路当输入端悬空时Q1截止。

VIN输入端接入低电平时,Q1导通,继电器吸合。

图4 PNP三极管开关电路当vin无输入电位时Q1截止。

Vin接入高电平Q1导通,继电器吸合。

图5 三极管上拉电阻:当有高电位输入时Q导通,因E-C导通,又因有负载电阻,所以输出看作是低电平。

图6 三极管上拉电阻:当有高电位输入时Q导通,因E-C导通,又因有负载电阻,所以输出看作是高电平。

图7 光藕控制NPN三极管。

图8 光藕控制NPN三极管。

图9 光藕控制PNP三极管。

图10 光藕控制PNP三极管。
