高压真空断路器技术规范

合集下载

10kV柱上真空断路器技术要求规范书议

10kV柱上真空断路器技术要求规范书议

2018年临武分公司10kV及以下工程10kV柱上真空断路器专用技术规范校对:编制:设计单位:中国电建集团海南电力设计研究院有限公司2018年07月供货一览表目录1 总则 (3)2 工作范围 (3)2.1 范围和界限 (3)2.2 服务范围 (3)3 应遵循的主要标准 (4)4 使用条件 (5)4.1 正常使用条件 (5)4.2特殊使用条件要求 (6)4.3系统条件要求 (6)5 技术要求 (6)5.1 基本参数 (6)5.2设计与结构要求 (9)5.3专业接口要求 (12)6 试验 (13)6.1型式试验 (13)6.2出厂试验 (13)6.3现场验收试验 (14)7 产品对环境的影响 (14)8 企业VI标识 (14)9 技术文件要求 (14)10 监造、包装、运输、安装及质量保证 (15)10.1监造 (15)10.2包装和运输 (15)10.3安装指导 (15)10.4质量保证 (15)1 总则1.1 本设备技术规范书适用于10kV柱上真空断路器,它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术文件文件提出的是最低限度的技术要求。

凡本技术文件文件中未规定,但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文,投标人应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准,必须满足其要求。

1.3 如果投标人没有以书面形式对本技术文件文件的条文提出异议,则意味着投标人提供的设备完全符合本技术文件文件的要求。

如有异议,不管是多么微小,都应在报价书中以“对技术文件文件的意见和同技术文件文件的差异”为标题的专门章节中加以详细描述。

1.4 本技术文件文件所使用的标准如遇与投标人所执行的标准不一致时,按较高标准执行。

1.5 本技术文件文件经建设单位、供货单位双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。

10kV户外柱上真空断路器技术规范书

10kV户外柱上真空断路器技术规范书

10kV户外柱上真空断路器技术规范书工程项目:广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1.总则本规范书适用于本合同的设备,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

需方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。

1.3供方须执行现行国家标准和电力行业标准。

有矛盾时,按要求较高的标准执行。

供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下:DL/T402—1999 交流高压断路器订货技术条件DL/T593—1996 高压开关设备的共用订货技术导则2.环境条件户外布置周围空气温度最高温度:+40℃;最低温度:-15℃:最大日温差:25K 海拔高度小于1000m2.4环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%2.5地震烈度:8度最大风速 35m/s环境污秽等级:Ⅱ级(除特别说明外)安装场所:户外3.技术参数及要求基本技术参数3.1.1额定频率50Hz3.1.2额定电压(即最高电压):12kV3.1.3额定短路开断电流:20kA;额定短时耐受电流:20kA/3S3.1.4额定绝缘水平,见下表。

3.1.5断路器额定工作循环 O——CO—180S—CO3.1.6机械寿命(连续操作不调整)≥5000次3.1.7电气寿命:开断100%额定短路开断电流≥50次3.1.8其他主要参数详见供货范围柱上真空断路器及其结构3.2.1原则采用三相共箱式全密封结构,正常使用至少15年免维护;箱内装设电流互感器(600/1A,级)、真空断路器、同步闭锁的内隔离开关、操作结构等,与箱体的绝缘方式可采用空气、绝缘油、SF6,内置电压互感器时特别注明,绝缘方式投标报价时说明。

3.2.2柱上真空断路器不外带隔离开关,如需要,断路器和隔离开关之间必须有可靠的防误操作的联锁装置,并在供货范围表中说明。

3南方电网公司10kV柱上真空断路器成套设备技术规范.

3南方电网公司10kV柱上真空断路器成套设备技术规范.
kV
12
2
额定频率
Hz
50
3
额定电流
A
630
4
额定短路开断电流
kA
20、25
5
额定短路关合电流
kA
50、63
6
额定峰值耐受电流
kA
50、63
7
额定短时耐受电流(有效值)
kA
20、25
8
额定短路持续时间
s
4
9
额定操作顺序
-
分-0.3s-合分-180s-合分
10
额定电缆充电开断电流
A
25
11
额定单个电容器组开断电流
b)罩式结构应采用复合SMC材质,其外罩壳厚度≥4.0mm,安装底盖厚度≥10.0mm;复合SMC材质应选用无卤素、无有害杂质材料,防护等级不低于IP67。机械强度和热力性能等应满足表2要求。罩式结构的调试及维护窗口盖开启、关闭应灵活自如,开启角度方便维护。
c)箱式/罩式终端结构应设计有便于杆/塔挂装固定的专用挂钩件。
150日/年。
4.1.8
每年最多2400mm,每日最多370mm。
4.1.9
35m/s。
4.1.10
小于20mm。
4.1.11
规定为8度,应满足表1的规定。
表1耐受地震烈度试验
考核波形
设防烈度
8度
9度
人工合成地震波或实震记录
0.25g
0.5g
正弦共振拍波
0.15g
0.3g
1注:g为地心引力加速度,g=9.8m/s2
式中:H是海拔,用米表示。
为了简单起见,m取下述的确定值:
a)m=1 对于工频、雷电冲击和相间操作冲击电压;

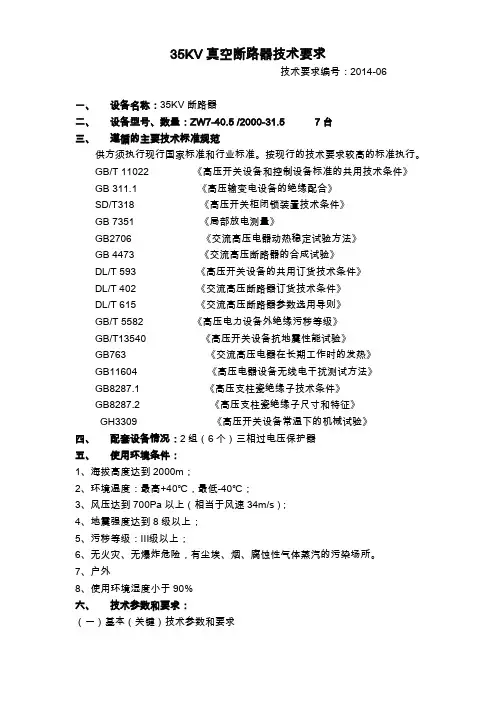

真空断路器技术要求

真空断路器技术要求

35KV真空断路器技术要求技术要求编号:2014-06一、设备名称:35KV断路器二、设备型号、数量:ZW7-40.5 /2000-31.5 7台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。

按现行的技术要求较高的标准执行。

GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 311.1 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况:2组(6个)三相过电压保护器五、使用环境条件:1、海拔高度达到2000m;2、环境温度:最高+40℃,最低-40℃;3、风压达到700Pa以上(相当于风速34m/s);4、地震强度达到8级以上;5、污秽等级:Ⅲ级以上;6、无火灾、无爆炸危险,有尘埃、烟、腐蚀性气体蒸汽的污染场所。

7、户外8、使用环境湿度小于90%六、技术参数和要求:(一)基本(关键)技术参数和要求1、额定电压:40.5 kV2 、额定频率:50 Hz3 、额定电流:2000A4 、额定绝缘水平:1min工频耐压干式95kV,湿式80 kV,雷电冲击耐压(峰值)185 kV。

5、额定短路开断电流:31.5kA6 、额定短路关合电流:80kA7 、额定短时耐受电流:31.5kA8、额定峰值耐受电流:80kA9、额定短路持续时间:4s10、额定短路开断电流开断次数:20次11 、额定电容器组开断电流:400A12 、机械寿命:10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg15、真空灭弧室真空度低于1.33×10-5Pa16、全开断时间小于等于80ms(1)触头开距20±2 mm(2)触头超行程4±1 mm(3)平均分闸速度1.4±0.2 m/s(4)平均合闸速度0.4±0.2 m/s(5)触头合闸弹跳时间≤3 ms(6)三相分闸同期性时差≤2ms(7)相合闸同期性时差≤2ms(8)合闸时间45≤t≤90 ms(9)分闸时间33≤t≤65 ms(额定操作顺序:分-0.3S-合分—180S-合分)(10)每相回路电阻≤40μΩ(11)相间中心距:710mm(12)分合闸电压:DC220V(二)一般技术参数和要求1、断路器要求为瓷瓶支柱式结构,瓷瓶喷涂RTV防污涂料,上瓷瓶内装真空灭弧室(采用宝光产品),下瓷瓶内装电流互感器的进、出线端。

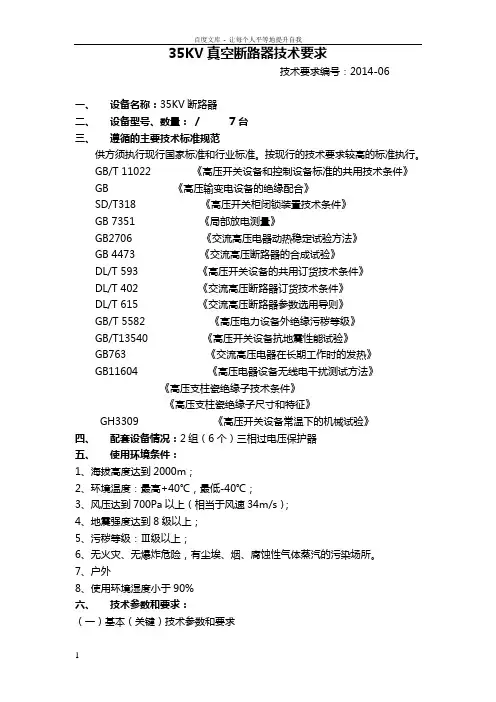

35KV真空断路器技术要求

35KV真空断路器技术要求

35KV真空断路器技术要求技术要求编号:2014-06一、设备名称:35KV断路器二、设备型号、数量:/ 7台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。

按现行的技术要求较高的标准执行。

GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》《高压支柱瓷绝缘子技术条件》《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况:2组(6个)三相过电压保护器五、使用环境条件:1、海拔高度达到2000m;2、环境温度:最高+40℃,最低-40℃;3、风压达到700Pa以上(相当于风速34m/s);4、地震强度达到8级以上;5、污秽等级:Ⅲ级以上;6、无火灾、无爆炸危险,有尘埃、烟、腐蚀性气体蒸汽的污染场所。

7、户外8、使用环境湿度小于90%六、技术参数和要求:(一)基本(关键)技术参数和要求1、额定电压:kV2 、额定频率:50 Hz3 、额定电流:2000A4 、额定绝缘水平:1min工频耐压干式95kV,湿式80 kV,雷电冲击耐压(峰值)185 kV。

5、额定短路开断电流:6 、额定短路关合电流:80kA7 、额定短时耐受电流:8、额定峰值耐受电流:80kA9、额定短路持续时间:4s10、额定短路开断电流开断次数:20次11 、额定电容器组开断电流:400A12 、机械寿命:10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg15、真空灭弧室真空度低于×10-5Pa16、全开断时间小于等于80ms(1)触头开距20±2 mm(2)触头超行程4±1 mm(3)平均分闸速度±0.2 m/s(4)平均合闸速度±0.2 m/s(5)触头合闸弹跳时间≤3 ms(6)三相分闸同期性时差≤2ms(7)相合闸同期性时差≤2ms(8)合闸时间45≤t≤90 ms(9)分闸时间33≤t≤65 ms(额定操作顺序:分合分—180S-合分)(10)每相回路电阻≤40μΩ(11)相间中心距:710mm(12)分合闸电压:DC220V(二)一般技术参数和要求1、断路器要求为瓷瓶支柱式结构,瓷瓶喷涂RTV防污涂料,上瓷瓶内装真空灭弧室(采用宝光产品),下瓷瓶内装电流互感器的进、出线端。

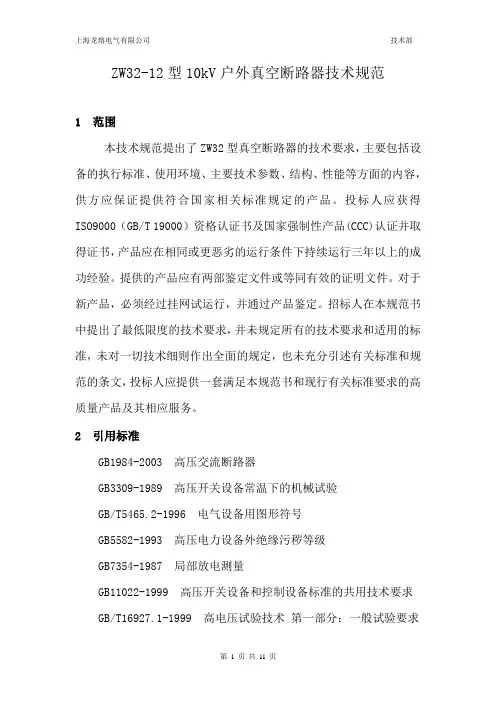

ZW32-12型10kV户外真空断路器技术规范

ZW32-12型10kV户外真空断路器技术规范

ZW32-12型10kV户外真空断路器技术规范1 范围本技术规范提出了ZW32型真空断路器的技术要求,主要包括设备的执行标准、使用环境、主要技术参数、结构、性能等方面的内容,供方应保证提供符合国家相关标准规定的产品。

投标人应获得ISO9000(GB/T 19000)资格认证书及国家强制性产品(CCC)认证并取得证书,产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有两部鉴定文件或等同有效的证明文件。

对于新产品,必须经过挂网试运行,并通过产品鉴定。

招标人在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出全面的规定,也未充分引述有关标准和规范的条文,投标人应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

2 引用标准GB1984-2003 高压交流断路器GB3309-1989 高压开关设备常温下的机械试验GB/T5465.2-1996 电气设备用图形符号GB5582-1993 高压电力设备外绝缘污秽等级GB7354-1987 局部放电测量GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T16927.1-1999 高电压试验技术第一部分:一般试验要求DL402-1999 交流高压断路器订货技术条件DL403-2000 12kV~40.5kV高压真空断路器订货技术条件1.2符合标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同要求》 GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下得机械试验》DL/T593《高压开关设备在共同订货技术条件》JB/T3855-2008《高压交流真空断路器》3 使用环境条件周围空气温度上限不超过40℃,下限不超过—45℃;风速不大于35m/s;海拔不高于2000m;地震烈度不超过8度;环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%;安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;污秽等级:Ⅳ级。

10KV柱上真空断路器技术规范书

10KV柱上真空断路器技术规范书

10kV 柱上真空断路器技术规范书单位:批准:审核:编制:年月1. 总则2. 引用标准3. 使用条件4. 技术参数5. 技术要求6. 附属设备技术参数及要求7. 质量保证及试验(监造)8. 供货商应提供的供货范围和技术文件9. 包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1 总则1.1 本技术规范书适用于10KV 线路户外柱上交流真空断路器,型号为ZW □—12/630 — ( 20〜25kA )带隔离刀闸,它提出了断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和相关标准的优质产品。

1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。

1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。

1.6 未尽事宜, 由买卖双方协商确定。

2 引用标准GB3ll.1 《高压输变电设备的绝缘配合》GBll022 《高压开关设备通用技术条件》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB3906 《3〜35KV 交流金属封闭开关设备》SD/T318 《高压开关柜闭锁装置技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》DL/T486 《交流高压隔离开关和接地开关订货技术条件》DL/T615 交流高压断路器参数选用导则》DL/T403《12Kv 〜40.5kV 高压真空断路器订货技术条件》3 、 使用条件安装场所: 户外 海拔高度 : 1000 米 最高温度: 40 C 最低温度:-40 C最大日平均温差:25 °C8度水平加速度不大于 0.2m/S 2 垂直加速度不大于 0.25m/S 24 、 技术参数 4.1 主要技术参数名称 单位 数据额定电压 kV 12额定电流 A 630额定频率Hz 501min 工频耐压(干试 / 湿试)kV42( 断口 49 )/30污秽等级 :4级空气相对湿度: 日平均相对湿度不大于 95 % 月平均相对湿度不大于 90 %地震裂雷电冲击耐压(峰值)kV75( 断口85 )额定短路开断电流HZ20额定峰值耐受电流kA50DL/T615 交流高压断路器参数选用导则》4S额定短时耐受电流kA20额定短路关合电流(峰值)kA50额定操作顺序分-0.3s-合分-180s-合分机械寿命次10000额定短路电流开断次数次30额定操作电压V220 (DC, AC)辅助回路额定电压V220(DC,AC)过电流脱扣器额定电流A5电流互感器变比A200/5,400/5,600/5 (保护级:3级,测量级:0.5级)操作方式弹簧操作(手动/电动)二次回路1min工频耐压kV 24.2断路器调整后达到的技术数据名称单位数据触头开距mm10 ±1触头超行程mm 2 ±0.5分闸速度m/s 1 ±0.3合闸速度m/s0.6 ±0.2触头合闸弹跳时间ms< 2相间中心距mm340 ±1.5三相分合闸不同期性ms< 2各相导电回路电阻卩Q< 60分闸时间ms < 45动触头允许磨损累计厚度mm 34.3操动机构主要技术数据5、技术要求5.1真空断路器的外壳应为不锈钢外壳。

真空断路器标准及规范最新

真空断路器标准及规范最新

真空断路器标准及规范最新真空断路器是一种广泛应用于电力系统中的高压开关设备,它利用真空作为绝缘和灭弧介质,具有体积小、重量轻、操作速度快、维护简单等优点。

随着技术的发展,真空断路器的标准和规范也在不断更新以满足更高的安全和性能要求。

以下是关于真空断路器的最新标准及规范的概述:1. 设备分类与型号真空断路器按照其额定电压、额定电流、断流能力等参数进行分类,并有相应的型号标识。

例如,按照额定电压可分为10kV、35kV等级别。

2. 性能要求- 绝缘性能:真空断路器应满足规定的绝缘水平,确保在正常工作和过电压条件下的安全运行。

- 断流能力:根据断路器的额定断流容量,设备必须能够在规定的条件下安全断开电路。

- 操作性能:包括分合闸速度、操作力矩、机械寿命等,确保设备能够可靠地进行操作。

3. 结构与材料真空断路器的结构设计应保证其在各种环境条件下的稳定性和耐久性。

使用的材料应具有良好的机械性能和耐腐蚀性。

4. 安全标准- 防护等级:根据IEC标准,真空断路器应具备适当的防护等级,以防止固体异物和水进入。

- 接地要求:设备应有明确的接地标识,并符合接地规范。

5. 环境适应性真空断路器应能够在规定的环境温度、湿度等条件下稳定工作,不因环境变化而影响性能。

6. 测试方法包括绝缘电阻测试、接地连续性测试、断路器动作特性测试等,以确保设备在出厂前满足所有性能要求。

7. 安装与维护提供详细的安装指导和维护手册,确保用户能够正确安装和维护真空断路器。

8. 环保要求随着环保意识的提高,真空断路器的生产和使用过程中应尽量减少对环境的影响,例如使用可回收材料和降低噪音排放。

9. 国际标准与认证真空断路器应符合国际电工委员会(IEC)等相关组织的标准,并取得相应的认证标志。

10. 法规遵循遵守所在国家或地区的法律法规,包括安全法规、能效标准等。

随着技术的不断进步和市场需求的变化,真空断路器的标准和规范也在不断更新。

制造商和用户都应密切关注最新的标准动态,以确保设备的性能和安全性能够满足最新的要求。

真空断路器国家标准

真空断路器国家标准

真空断路器国家标准真空断路器是一种用于电力系统中的高压开关设备,它具有快速断开和接通电路的能力,能够有效地保护电力系统的安全运行。

为了规范真空断路器的设计、制造和使用,我国制定了一系列的国家标准,以确保真空断路器的质量和性能符合要求,同时也为行业提供了统一的技术规范。

首先,真空断路器国家标准对其基本参数和性能进行了详细的规定。

其中包括额定电压、额定电流、额定短路开断电流等基本参数的确定,以及断路器的开断能力、闭合能力、电气寿命等性能指标的要求。

这些规定旨在确保真空断路器在实际运行中能够稳定可靠地工作,同时也为用户提供了选型和使用的参考依据。

其次,真空断路器国家标准还对其结构和设计进行了规范。

包括断路器的机械结构、绝缘结构、操作机构等方面的设计要求,以及对断路器的外观、尺寸、安装方式等进行了详细的规定。

这些规定不仅有助于制造厂家设计和生产出符合要求的产品,也为用户提供了安装和维护的指导。

另外,真空断路器国家标准还对其试验方法和试验要求进行了规定。

包括对断路器进行的类型试验、生产检验、工程验收试验等内容,以及试验过程中的测试项目、测试方法、测试条件等方面的要求。

这些规定的制定有助于对断路器的质量进行有效的监督和检验,确保产品符合标准要求。

此外,真空断路器国家标准还对其使用和维护进行了规范。

包括对断路器的操作、维护、保养等方面的要求,以及对断路器的故障处理、安全操作规程等内容进行了详细的规定。

这些规定的制定有助于用户正确、安全地使用和维护断路器,延长其使用寿命,确保电力系统的安全运行。

总的来说,真空断路器国家标准的制定对于推动我国真空断路器行业的发展具有重要意义。

它不仅规范了产品的设计、制造、使用和维护,也提高了产品的质量和性能,为电力系统的安全运行提供了可靠的保障。

同时,国家标准的制定也为行业提供了统一的技术规范,促进了技术的交流和合作,推动了行业的健康发展。

综上所述,真空断路器国家标准的制定是我国电力行业发展的必然要求,它不仅有助于规范产品的设计和制造,也为用户提供了安全可靠的产品和技术支持。

高压真空断路器技术规范书

高压真空断路器技术规范书

XXX公司物资采购高压真空断路器(国产)XXX高压真空断路器技术文件2021 年IOkV高压真空断路器技术文件1总则1.本设备技术规范书适用于IOkV户内交流移开式金属铠装柜的订货,它提出了该类产品的功能设计、结构、性能、安装和试验等方面的技术要求。

2.本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和工业标准的优质产品。

3.如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的设备(或系统)完全符合本规范书的要求。

如有异议,不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

4.本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

5.本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等法律效力。

6.本设备规范书未尽事宜,由买卖双方协商确定。

2真空断路器技术要求高压设备制造应满足下列规范和标准,但并不限于此:2. 1. 1 GB1984《交流高压断路器》2. 1. 2 《高电压输变电设备的绝缘配合》2. 1. 3 《高电压试验技术》2. 1.4 GB763《交流高压电器在长期工作时的发热》2. 1. 5 GB1408《固体绝缘材料工频电气强度的试验方法》2. 1. 6 GB2706《交流高压电器动、热稳定试验方法》2. 1. 7 GB3309《高压开关设备常温下的机械试验》2. 1.8 GB7354《局部放电测量》2. 1.9 GB11022《高压开关设备通用技术要求》2. 1.10 SD/T318《高压开关柜闭锁装置技术要求》2. 1.11 DL402《交流高压断路器订货技术要求》2. 1.12 SD132《交流高压断路器技术要求》2. 1.13 GB3906《3-35kV交流金属封闭开关设备》2. 1. 14 DL404《户内交流高压开关柜订货技术要求》。

10kV架空线路真空断路器(开关)技术规范书

10kV架空线路真空断路器(开关)技术规范书

10kV架空线路真空断路器(开关)技术规范书工程项目:XXX公司年月1.总则1.1本规范书适用于本合同的设备,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本真空断路器(开关)适用于架空线路相间故障,采用过流脱扣方式跳闸隔离;不配置二次保护控制装置。

1.3供方须执行现行国家标准和电力行业标准。

有矛盾时,按要求较高的标准执行。

1.4供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下:GB1984-2003 高压交流断路器GB 3906-2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 4208-1993 外壳防护等级(IP代码)GB3309—1989 高压开关设备在常温下的机械试验DL402-2007 高压交流断路器订货技术条件DL/T404—2007 《3.6kV~40.5kV交流金属封闭开关设备和控制设备》DL/T593-2006 高压开关设备和控制设备标准的共用技术要求1.5本设备技术规范书未尽事宜,由需供双方协商确定。

1.6供方应获得ISO9000(GB/T 19000)资格认证书或具备等同质量认证证书,必须已经生产过三台以上或高于本招标书技术规范的设备,并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效的证明文件。

对于新产品,必须经过挂网试运行,并通过产品鉴定。

2.使用条件3.技术参数及要求3.1基本技术参数表3.2柱上真空断路器(开关)技术要求要求采用以下两种结构之一:1、采用三相共箱式SF6气体全密封结构,内置真空灭弧介质断路器、过流脱扣线圈、弹簧操作机构等部件,箱壳与内置带电部件采用SF6气体绝缘;手动操作方式。

2、采用三相极柱式,真空断路器采用环氧树脂浇注与弹簧操作机构底座及过流脱扣线圈成一体结构;手动操作方式。

过流脱扣线圈保护方式至少配置两档及以上一次电流值可整定,也可以设置退出不用。

35kV真空断路器技术规范书

35kV真空断路器技术规范书
4
4.1技术参数响应表
投标人应认真逐项填写技术参数响应表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有差异,请填写技术差异表。“投标人保证值”应与型式试验报告相符。
表6技术参数响应表
序号
名称
单位
招Байду номын сангаас人要求值
投标人保证值
1
断路器型式或型号
瓷柱式
(投标人填写)
2
灭弧介质
S/P
≥0.9
(投标人填写)
43
端子静负载
水平纵向
N
750
(投标人填写)
水平横向
500
(投标人填写)
垂直
750
(投标人填写)
安全系数
静态2.75,动态1. 7
(投标人填写)
44
罐体加热装置
组数
投标人提供
(投标人填写)
功率
投标人提供
(投标人填写)
45
电流互感器型式
(投标人填写)
46
绕组1
额定电流比
100-150-200-300/5A

1
说明:每台断路器带安装支架,支架高度保证下接线端子对支架底部距离大于2.8米
表2
序号
名称
项目单位要求
投标人响应
规格
单位
数量
规格
单位
数量
1
跳闸线圈
配套
个/站
1
2
合闸线圈
配套
个/站
1
3
手动储能手柄
配套
个/站
1
4
储能位置开关
配套
个/站
1
表3

真空断路器技术规范书

真空断路器技术规范书

真空断路器技术规范书1久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚项目真空断路器技术协议需方:久泰能源内蒙古有限公司供方:库柏耐吉(宁波)电气有限公司二OO八年六月21 总则1.1 本技术协议适用于久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚项目10kV 等级的断路器;安装于KYN28A交流高压开关柜。

它提出了对高压真空断路器本体及附属设备功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本技术协议中提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。

供方应提供符合本规范书和有关工业标准,而且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.3 如果供方没有以书面方式对本技术协议的条文提出异议,那么需方能够认为供方提出的产品完全符合本协议的要求。

1.4 在签订合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求,具体款项由供、需双方共同商定。

1.5 本技术协议所使用的标准,如遇与供方所执行的标准发生矛盾时,按较高的标准执行。

1.6 本协议书为订货合同的附件,与合同正文具有同等效力。

1.7 供方所供产品及其附属设备,应是已设计、制造和供货的技术先进3设备,且在使用条件与本工程相类似或更严格条件下,至少经过三年以上大型工程成功运行实践,证明是成熟可靠并经过国家级鉴定的产品。

2 真空断路器技术要求2.1 高压设备制造应满足下列规范和标准,但并不限于此:2.1.1GB1984 <交流高压断路器>2.1.2GB311.1<高电压输变电设备的绝缘配合>2.1.3GB311.2-6 < 高电压试验技术>2.1.4GB763 <交流高压电器在长期工作时的发热>2.1.5GB1408 <固体绝缘材料工频电气强度的试验方法>2.1.6GB2706 <交流高压电器动、热稳定试验方法>2.1.7GB3309 <高压开关设备常温下的机械试验>2.1.8GB7354 <局部放电测量>2.1.9GB11022 <高压开关设备通用技术要求>2.1.10 SD/T318 <高压开关柜闭锁装置技术要求>2.1.11 DL402<交流高压断路器订货技术要求>2.1.12 SD132<交流高压断路器技术要求>2.1.13 GB3906<3-35kV交流金属封闭开关设备>2.1.14 DL404<户内交流高压开关柜订货技术要求>2.1.15 DL403<10-35kV户内高压真空断路器订货技术要求>2.1.16 DL/T486 <交流高压隔离开关订货技术要求>2.1.17 DL/T539 <户内交流高压开关柜和元件凝露及污秽试验技4术要求>2.1.18 DL/T593 <高压开关柜设备的共用订货技术要求>2.1.19 GB311 <高压输变电设备的绝缘配合与高电压试验技术>环境条件以下气象数据采用准旗沙圪堵气象站和托克托县气象站的有关数据。

真空断路器技术规范书

真空断路器技术规范书

久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚项目真空断路器技术协议需方:久泰能源内蒙古有限公司供方:库柏耐吉(宁波)电气有限公司二OO八年六月1 总则本技术协议适用于久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚项目10kV 等级的断路器;安装于KYN28A交流高压开关柜。

它提出了对高压真空断路器本体及附属设备功能设计、结构、性能、安装和试验等方面的技术要求。

需方在本技术协议中提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。

供方应提供符合本规范书和有关工业标准,并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

如果供方没有以书面方式对本技术协议的条文提出异议,那么需方可以认为供方提出的产品完全符合本协议的要求。

在签订合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求,具体款项由供、需双方共同商定。

本技术协议所使用的标准,如遇与供方所执行的标准发生矛盾时,按较高的标准执行。

本协议书为订货合同的附件,与合同正文具有同等效力。

供方所供产品及其附属设备,应是已设计、制造和供货的技术先进设备,且在使用条件与本工程相类似或更严格条件下,至少经过三年以上大型工程成功运行实践,证明是成熟可靠并经过国家级鉴定的产品。

2 真空断路器技术要求高压设备制造应满足下列规范和标准,但并不限于此:2.1.1GB1984 《交流高压断路器》2.1.2《高电压输变电设备的绝缘配合》2.1.3《高电压试验技术》2.1.4GB763 《交流高压电器在长期工作时的发热》2.1.5GB1408 《固体绝缘材料工频电气强度的试验方法》2.1.6GB2706 《交流高压电器动、热稳定试验方法》2.1.7GB3309 《高压开关设备常温下的机械试验》2.1.8GB7354 《局部放电测量》2.1.9GB11022 《高压开关设备通用技术要求》2.1.10 SD/T318 《高压开关柜闭锁装置技术要求》2.1.11 DL402《交流高压断路器订货技术要求》2.1.12 SD132《交流高压断路器技术要求》2.1.13 GB3906《3-35kV交流金属封闭开关设备》2.1.14 DL404《户内交流高压开关柜订货技术要求》2.1.15 DL403《10-35kV户内高压真空断路器订货技术要求》2.1.16 DL/T486 《交流高压隔离开关订货技术要求》2.1.17 DL/T539 《户内交流高压开关柜和元件凝露及污秽试验技术要求》2.1.18 DL/T593 《高压开关柜设备的共用订货技术要求》2.1.19 GB311 《高压输变电设备的绝缘配合与高电压试验技术》环境条件以下气象数据采用准旗沙圪堵气象站和托克托县气象站的有关数据。

真空断路器技术规范书

真空断路器技术规范书

真空断路器技术规范书1. 引言真空断路器是一种用来保护电力系统的设备,主要用于开断和关闭电路中的负载电流。

本技术规范书旨在提供真空断路器的技术要求和规范,以确保其正确安装、运行和维护。

2. 术语和定义本规范书中使用的术语和定义如下:•真空断路器:一种通过在真空环境中切断电路中的电流来保护电力系统的设备。

•负载电流:电路中流过断路器的电流。

•过载保护:通过断路器的过载保护功能,防止电路中的电流超过额定电流而引起的损害。

•短路保护:通过断路器的短路保护功能,防止电路中发生短路故障引起的损害。

3. 技术要求3.1 额定电流和额定电压真空断路器的额定电流和额定电压应符合相关的电力系统要求。

额定电流是指断路器可以持续正常运行的最大电流值,额定电压是指断路器可以承受的最大电压值。

3.2 断路能力真空断路器应具有足够的断路能力,即能够在发生过载或短路故障时快速切断电路,并防止进一步损坏。

断路能力取决于额定电流和额定电压,应根据电力系统的负荷情况进行选择。

3.3 动作特性真空断路器的动作特性应满足以下要求:•动作时间:真空断路器在发生故障时应具有快速动作的特性,以确保迅速切断电路。

•泄漏电流:真空断路器在正常工作状态下的泄漏电流应尽可能小,以降低能耗和热损失。

•开断能力:真空断路器在开断负载电流时,应能承受额定负载电流的瞬时冲击。

•关闭能力:真空断路器在关闭电路时,应能承受额定电流的冲击。

3.4 绝缘性能真空断路器应具有良好的绝缘性能,即能够在额定电压下,保持电路的绝缘状态,防止电弧和电晕等现象的发生,并确保电路的安全运行。

3.5 远方/近方操作真空断路器应支持远方和近方操作方式。

远方操作是指通过远程控制设备对断路器进行开断和关闭操作,而近方操作是指通过手动操作装置对断路器进行开断和关闭操作。

远方/近方操作方式应根据电力系统的要求进行选择。

4. 维护和检修4.1 检修周期真空断路器应定期进行检修和维护,以确保其正常运行和安全性能。

12KV真空断路器技术规范书

12KV真空断路器技术规范书

12KV真空断路器技术规范书目录1 总则........................................................................................................................... ...................................... - 1 -2 工作范围........................................................................................................................... .............................. - 1 -3 规范性引用文件 .......................................................................................................................... ................... - 2 -4 术语与定义........................................................................................................................... .......................... - 3 -5 使用条件........................................................................................................................... .............................. - 3 -6 技术要求........................................................................................................................... .............................. - 3 -7 试验要求........................................................................................................................... .............................. - 8 -8 主要元、器件选型要求 .......................................................................................................................... ....... - 9 -9 包装、运输、储存及质量保证................................................................................................................... - 10 -附件1投标差异表(格式) ...................................................................................................................... ..... - 11 -附件2:供货范围一览表 .......................................................................................................................... ...... - 11 -1 总则1.1 本设备技术规范提出的是最低限度的技术要求。

真空断路器技术规范11(1)(1)11(2)(1)

真空断路器技术规范11(1)(1)11(2)(1)

真空断路器专用技术规范2021年04月一、总则1、本技术条件书仅限于真空断路器招标使用。

2、本技术条件书仅提出最低限度的技术要求,并未对一切技术细节作出规定,亦未充分引述现行有关标准和规范的条文,供方应保证提供符合本技术条件书及交货时有关现行工业标准及电力行业标准的优质产品。

3、如供方没有以书面形式对本技术条件书的条文提出异议,则供方提供的产品应完全满足或优于本技术条件书的要求。

4、本技术条件书作为订货合同的附件,与合同正文具有同等法律效力。

二、符合的标准和技术规范产品符合下列最新版的GB、IEC标准及行业标准,但不限于此:GB 156 标准电压DL/T 403 12~40.5kV高压真空断路器订货技术条件GB 1984 高压交流断路器GB 311.1 高压输变电设备的绝缘配合GB 3309 高压开关设备常温下的机械试验GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 593 高压开关设备的共用技术要求DL/T 884 12kV少维护户外配电开关设备通用技术条件DL/T 615 交流高压断路器参数选用导则三、技术要求通用部分1真空断路器的要求1.1同型号真空断路器所配用的灭弧室,其安装方式、端部联结方式及联结尺寸应统一。

1.2真空断路器灭弧室内部气体压力不得大于1.33×10-3 Pa。

1.3真空断路器应装设记录操作次数的计数器。

1.4相同规格型号的断路器应能互换。

1.5内部的二次接线应可靠正确。

1.各绝缘件在1.1Ur下,局部放电量绝缘组件≤5pC。

(固封极柱式)2 壳体装有主回路(它可以从外部进人外壳)部件的高压开关设备和控制设备的所有外壳,以及所有高压开关设备、控制设备和开关装置的低压控制和/或辅助回路和所有高压开关设备、控制设备及开关装置的机械操作设备的外壳,都应该按照GB 4208和GB/T 20138规定其防护等级。

防护等级适用于设备的使用条件。

真空断路器技术规范书

真空断路器技术规范书

久泰能源内蒙古年产100万吨甲醇10万吨二甲醚名目真空断路器技术协议需方:久泰能源内蒙古供方:库柏耐吉〔宁波〕电气二OO八年六月1总因此1.1本技术协议适用于久泰能源内蒙古年产100万吨甲醇10万吨二甲醚名目10kV等级的断路器;安装于KYN28A交流高压开关柜。

它提出了对高压真空断路器本体及附属设备功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本技术协议中提出的是最低限度的技术要求,并未对一切技术细节作出,也未充分引述有关标准和典型的条文。

供方应提供符合本典型书和有关工业标准,同时功能完整、性能优良的优质产品及其相应侍候。

同时必须满足国家有关正常、环保等强制性标准和典型的要求。

1.3要是供方没有以书面方式对本技术协议的条文提出异议,那么需方能够认为供方提出的产品完全符合本协议的要求。

1.4在签订合同之后,需方有权提出因典型标准和规程发生变化而产生的一些补充修改要求,具体款项由供、需双方共同商定。

1.5本技术协议所使用的标准,如遇与供方所执行的标准发生矛盾时,按较高的标准执行。

1.6本协议书为订货合同的附件,与合同正文具有同等效力。

1.7供方所供产品及其附属设备,应是已设计、制造和供货的技术先进设备,且在使用条件与本工程相类似或更严格条件下,至少通过三年以上大型工程成功运行实践,证实是成熟可靠并通过国家级鉴定的产品。

2真空断路器技术要求2.1高压设备制造应满足以下典型和标准,但并不限于此:2.1.1G B1984?交流高压断路器?2.1.2G B311.1?高电压输变电设备的尽缘配合?2.1.3G B311.2-6?高电压试验技术?2.1.4G B763?交流高压电器在长期工作时的发热?2.1.5G B1408?固体尽缘材料工频电气强度的试验方法?2.1.6G B2706?交流高压电器动、热稳定试验方法?2.1.7G B3309?高压开关设备常温下的机械试验?2.1.8G B7354?局部放电测量?2.1.9G B11022?高压开关设备通用技术要求?2.1.10SD/T318?高压开关柜闭锁装置技术要求?2.1.11DL402?交流高压断路器订货技术要求?2.1.12SD132?交流高压断路器技术要求?2.1.13GB3906?3-35kV交流金属封闭开关设备?2.1.14DL404?户内交流高压开关柜订货技术要求?2.1.15DL403?10-35kV户内高压真空断路器订货技术要求?2.1.16DL/T486?交流高压隔离开关订货技术要求?2.1.17DL/T539?户内交流高压开关柜和元件凝露及污秽试验技术要求?2.1.18DL/T593?高压开关柜设备的共用订货技术要求?2.1.19GB311?高压输变电设备的尽缘配合与高电压试验技术?环境条件以下气象数据采纳准旗沙圪堵气象站和托克托县气象站的有关数据。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

户内高压真空断路器技术规范
一,符合标准:
户内高压真空断路器是复合绝缘的开关元件,产品应符合国家标准GB 1984(等效IEC 62271-100)和行业标准DL/T 403。

二,高压真空断路器使用环境:
1,运行温度:-25°C - + 40°C (允许在-30°C时运输);海拔高度一般不大于1000m;空气相对湿度日平均不大于95%;在高湿度环境下应注意防止凝露;抗8级地震强度。

三,高压真空断路器的设计要求:
1,固封极柱工艺:环氧树脂自动压力凝胶,杜绝极柱开裂现象。

2,真空灭弧室要和其他导电件与外界环境完全隔离, 适应各种工况, 避免外力损伤。

3,减少手工装配量, 最大限度规避人为差错。

4,避免由于静电吸附导致灭弧室外绝缘下降, 而发生闪络故障。

5,需要采用纵向旋转磁场灭弧, 分断性能稳定。

6,采用小电阻灭弧室, 解决温升问题, 同时有效地降低电能损耗。

7,完善的附件: 分合闸脱扣器, 闭锁电磁铁, 防跳继电器, 过流,欠压脱扣器, 以及辅助开关。

全系列附件通用, 且交直流两用。

8,需自带储能手柄, 操作方便;齐备的联锁, 杜绝误操作;全系列配套手车,隔离手车。

9,需要特殊的表面处理, 耐盐雾, 抗腐蚀。

10,产品需要经过高原特殊测试。

包括凝露试验与1.1倍额定电流温升实验。

四,高压真空断路器的参数:
1,完整的产品系列: …50kA; …4000A
2,短路关合和峰值耐受电流: 125kA~135kA
3,短路开断电流直流分量大于52%
4,使用寿命操作次数要达30000次。

五,厂商
参考厂家:GE。
