模具毕业设计68塑料盒模具设计

塑料模课程设计说明书设计题目：塑料盒模具学院：机电工程学院专业：材料成型及控制专业学号：设计人：指导老师：完成日期：12月22日目录设计任务书 (2)塑料盒模具设计 (2)一、拟订模具的结构形式 (3)二、浇注系统的设计 (7)三、成型零件的设计 (10)四、模架的确定 (15)五、排气槽的设计 (19)六、脱模推出机构的设计 (20)七、温度调节系统的设计 (20)塑料模课程设计任务书一、任务与要求：1、给定塑件零件图一张，按模具设计要求将塑件有关公差进行变换。

2、完成模具装配图一张，CAD绘制成A0～A1图幅，按制图标准。

3、完成模具零件图3张～10张。

①定模座板；②定模板；③动模座板；④型芯固定板；⑤动模支承板；⑥动模镶件（既凸模）；⑦垫块；⑧推板；⑨推杆固定板；⑩推杆（或推管、脱模板）任选。

图纸幅面A3或A4均可，用CAD绘图，要求在零件图上标明该零件的材料、数量、序号、尺寸公差和形位公差值、热处理及其它技术要求。

4、编写设计说明书（20～30页），二、设计时间及进程安排第1周：设计方案论证与确定，完成有关计算、设备选择，完成设计说明书草稿。

第2周：完成模具装配图绘制，完成模具零件的图绘制，并进一步修正装配图，完成说明书正稿的誉写。

三、主要参考资料：1、《塑料模具设计指导》2、教材有关章节3、塑料模具设计手册4、机械设计、机械制图（教材）。

四、设计题目塑料盒技术要求：1、塑件不允许有裂纹，变形；2、脱模斜度30＇～1°；3、未注圆角R2～R3。

一、拟定模具的结构形式1.塑件成型工艺性分析该塑件是一塑料盒，如下图所示，塑件壁厚属于薄壁塑件，生产批量很大，材料为硬质聚氯乙烯（PVC），热稳定性差，成型范围窄（-15~55c.）；流动性差，腐蚀性强，塑件外观差。

模具设计时要合理设计浇注系统，阻力要小，严格控制成型温度，既料筒、喷嘴及模具温度；模具要进行表面镀铬处理，收缩率0.7%.2.分型面位置的确定根据塑件结构形式，分型面应选在塑料盒的外表面最大截面处，即塑料盒的底平面，如下图（1）所示。

模具毕业设计任务书

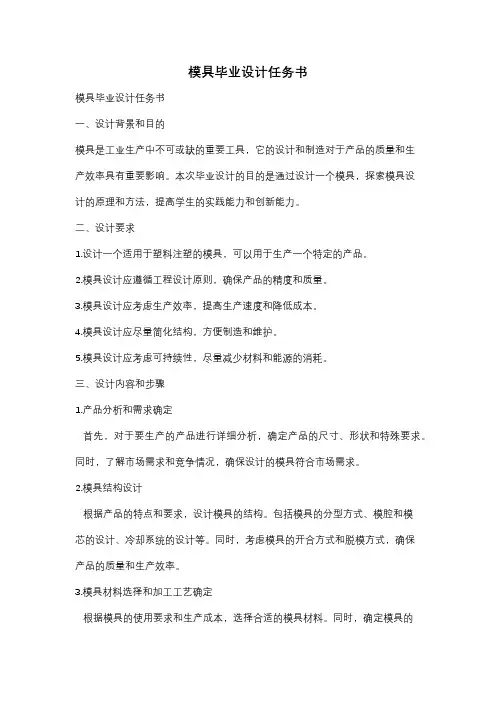

模具毕业设计任务书模具毕业设计任务书一、设计背景和目的模具是工业生产中不可或缺的重要工具，它的设计和制造对于产品的质量和生产效率具有重要影响。

本次毕业设计的目的是通过设计一个模具，探索模具设计的原理和方法，提高学生的实践能力和创新能力。

二、设计要求1.设计一个适用于塑料注塑的模具，可以用于生产一个特定的产品。

2.模具设计应遵循工程设计原则，确保产品的精度和质量。

3.模具设计应考虑生产效率，提高生产速度和降低成本。

4.模具设计应尽量简化结构，方便制造和维护。

5.模具设计应考虑可持续性，尽量减少材料和能源的消耗。

三、设计内容和步骤1.产品分析和需求确定首先，对于要生产的产品进行详细分析，确定产品的尺寸、形状和特殊要求。

同时，了解市场需求和竞争情况，确保设计的模具符合市场需求。

2.模具结构设计根据产品的特点和要求，设计模具的结构。

包括模具的分型方式、模腔和模芯的设计、冷却系统的设计等。

同时，考虑模具的开合方式和脱模方式，确保产品的质量和生产效率。

3.模具材料选择和加工工艺确定根据模具的使用要求和生产成本，选择合适的模具材料。

同时，确定模具的加工工艺，包括数控加工、电火花加工等，确保模具的精度和质量。

4.模具制造和调试根据设计图纸，进行模具的制造。

制造过程中，需要严格按照设计要求进行加工和装配，确保模具的质量。

完成制造后，进行模具的调试和测试，确保模具可以正常工作。

5.模具使用和维护完成模具制造和调试后，将模具交给生产部门使用。

同时，提供模具的维护和保养指南，确保模具的长期有效使用。

四、设计成果和评估设计成果包括模具的设计图纸、模具制造过程记录和模具调试报告等。

评估设计成果的标准包括模具的结构合理性、生产效率、产品质量和模具的可持续性等。

五、设计时间和资源安排设计时间为X个月，具体安排如下：- 第一个月：产品分析和需求确定，模具结构设计。

- 第二个月：模具材料选择和加工工艺确定，模具制造和调试。

- 第三个月：模具使用和维护，设计成果整理和评估。

毕业设计(论文)-塑料端盖注塑模具设计

毕业设计（论文）任务书指导教师签字：教研室主任签字：学生姓名高雪慧专业班级模具设计与制造z070220班指导教师范敏课题类型工程设计题目塑料端盖注塑模具设计主要研究目标(或研究内容)1、应达到的目标：（1）完整设计一套能够生产塑件的塑料注射模具；（2）设计的模具结构合理，参数选择正确，基本符合实际生产需要；（3）绘图符合国家标准、结构表达完整，尺寸标注正确；（4）设计说明书内容完整、符合规定的格式要求。

2、主要技术要求：（1）塑件材料选用市场能买到的常用塑料（如工程塑料ABS或聚氯乙烯PVC等）；（2）生产类型为大批量生产，年产量为30万件；课题要求、主要任务及数量（指图纸规格、张数，说明书页数、论文字数等）（1）分析塑料件的结构特征，绘出塑件零件图，确定塑件的质量和体积；（2）根据塑件的生产要求选定注射工艺参数，制定注射工艺规程；（3）选择能满足生产需要的注射机；（4）确定塑料注射模具的设计方案，绘出装配草图，确定每个零件的形状、尺寸、公差、材料、热处理方式和技术条件等；（5）绘制注射模具的装配图和全部零件的零件图，写出3万字左右的设计说明书.。

进度计划（1）1~3周，选择塑料件，查阅相关资料，学习塑料模具的设计方法。

（2）4~7周，根据任务书要求，对塑件进行分析，确定模具的设计方案，按步骤进行设计计算，确定工艺参数，画出模具的装配结构草图，并确定草图中各零件的结构、尺寸、材料、公差和技术要求。

（3）8~10周，书写设计说明书，用CAD画出模具装配图和所有零件的零件图，绘出主要零件的立体模型图，交指导教师审查。

（4）11~12周，按指导教师的要求对设计说明书和图的电子稿进行修改，修改后交主要参考文献（1）于保敏塑料成型工艺与模具设计 .北京：清华大学出版社2009 （2）王鹏驹塑料模具设计及制造 .北京：机械工业出版社，2005 （3）杨占尧塑料模具典型结构设计实例 .北京：华工工业出版社，2008 （4）冯爱新 .塑料模具工程师手册上海：科学技术出版社，1998指导教师签字：教研室主任签字：年月日毕业设计零件图端盖塑料模具设计摘要本课题主要是针对端盖的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。

塑料模具毕业,课程设计说明任务书,圆盖注塑模设计与制造(好东西)

圆盖注塑模设计学生：林波摘要：本课题主要是针对圆盖的注塑模具设计,该圆盖材料为丙烯晴-丁二烯-苯乙烯（ABS），是工业生产中常见的一种保护盖产品。

通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。

该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、侧抽机构、顶出系统、冷却系统、注塑机的选择及有关参数的校核都有详细的设计，同时并简单的编制了模具的加工工艺。

通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。

根据题目设计的主要任务是圆盖注塑模具的设计，也就是设计一副注塑模具来生产塑件产品，以实现自动化提高产量。

针对塑件的具体结构，该模具是轮辐式浇口的单分型面注射模具。

关键词:注塑模、圆盖。

零件名称:圆盖生产批量:中小批量材料:丙烯腈丁二烯苯乙烯(ABS)塑件立体图形 :一、塑件的工艺性分析塑件的工艺性分析包括:塑件的原材料分析、塑件的尺寸精度分析、塑件表面质量和塑件的工艺性分析,其具体分析如下:1、塑件的原材料分析:塑料品种结构特点使用温度化学稳定性性能特点成型特点丙烯腈、丁二烯、苯乙烯(ABS),属于热塑性塑料非结晶态树脂,不透明小于85-110℃,脆化温度未-18℃有较良好的耐化学试剂性,不耐浓的氧化性酸及醛、酮、酯、氧化烃等不透明,具有良好的综合物理力学性能,耐热、耐腐、耐磨及良好的抗蠕变性,介电性能好,吸水性较强熔融温度高(超过250℃时才出现分解),熔体粘度不太高,流动性中等(溢边值为0.04mm),与流动性和压力有关,对压力更敏感,冷却速度较快,成型收缩小结论: ①熔融温度较高,熔体黏度中等,一般采用螺杆注射机成型,模具温度可控制在60-80℃②吸湿性强,含水量应小于0.3％,必须充分干燥③易发生熔接熔接痕,应注意选择进料口位置形式,顶出力过大或机械加工时塑件表面呈现“白色痕迹”(但在热水中加热可消失),脱模斜度应取2°以上2、塑件的结构工艺性分析:⑴ 从图纸上分析,该塑件的外形为回转体,壁厚均匀,都为3.5mm,且符合最小壁厚要求.⑵ 塑件型腔较大,有尺寸不等的孔,如:36-Ф3.5 、6-Ф16,它们均符合最小孔径要求.⑶ 在塑件侧壁有四个Ф5mm的孔,因此成型后塑件不易取出,需要考虑侧抽装置.3 、塑件的尺寸精度分析:该塑件的未注公差按MT5级公差要求,其余公差要求按制件的制件图所示公差要求塑件的外形尺寸: ФФ内形尺寸: Ф孔尺寸: ФФФФ空心距尺寸: ФФФФ4、塑件表面质量分析：该塑件为工业用圆盖塑料,对其表面质量没有什么高的要求,粗糙度可取Ra3.2um ,塑件内部也不需要较高的表面粗糙度要求,所以内外表面的粗糙度都3取Ra3.2um.结论:该塑件可采用注射成型加工,且加工性能较好,但成型以后需要设置侧抽芯机构才能将塑件顺利脱出.二、成型设备选择与模塑工艺规程编制1、计算塑件的体积:+2、注塑机的初步选择塑件成型所需的注射总量应小于所选注塑机的注射容量.注射容量以容积()表示时,塑件体积(包括浇注系统)应小于注塑机的注塑容量,其关系是:式中- 塑件与浇注系统的体积()- 注射机注射容量()0.8- 最大注射容量利用系数根据塑件的原材料分析,查相关手册①得知该塑件的原材料所需的注射压力为60-100 ,由于塑件的尺寸较大,型芯较多,所以选择较大的注射压力.模具所需的注射压力应小于或等于注射机的额定注射压力,其关系按下式:式中- 塑件成型是所需的压力()- 所选注射机的额定注射压力()模具所需的最大锁模力应小于或等于注射机的额定锁模力,其关系式如下:式中- 模具型腔压力,取45MPa- 塑件与浇注系统在分型面上的投影面积()- 注射机额定锁模力(N)再根据塑件形状及尺寸采用一模一件的模具结构,由以上数据,相关资料②初选螺杆式注塑机:XS-ZY-250.它的注射容量为250,注塑压力为130MPa,锁模力为1800KN,均满足以上条件.3、塑件模塑成型工艺参数的确定ABS注射成型工艺参数见下表,试模时,可根据实际情况作适当调整工艺参数规格工艺参数规格预热和干燥温度t/℃: 80-95成型时间/s 注射时间0-5时间/h: 4-5保压时间15-30料筒温度t/℃ 后段150-170 冷却时间15-30 中段165-180 总周期40-70 前段180-200螺杆转速n/()30-60喷嘴温度t/℃ 170-180后处理方法红外线灯烘箱模具温度t/℃ 50-80 温度t/℃ 70 注射压力p/Mpa 60-100时间/h2-4三、注射模的结构设计注射模结构设计主要包括: 分型面的选择、模具型腔数目的确定及型腔的排列、浇注系统设计、型芯、型腔结构的确定、推件方式、侧抽芯机构的设计、模具结构零件设计等内容.1、分型面的选择该塑件为工业用圆盖塑料,对其表面质量没有什么高的要求,只要求外径没有明显的斑点及熔接痕.在选择分型面时,根据分型面的选择原则,考虑不影响塑件的外观以及成型后能够顺利取出制件如图所示,塑件留动模,塑件的脱模容易实现,且模具的加工相对以上方案简单,方便. 所以,通过对以上几种分型面的考虑以及塑件的外观的要求,选择大端底平面作为分型面的方案较合适.2、型腔数目的确定及型腔的排列由于该塑件采用一模一件成型,所以,型腔布置在模具的中间.这样也有利于浇注系统的排列和模具的平衡.3、浇注系统的设计(1)主流道设计主流道是指浇注系统中从注射机喷嘴与模具接触处开始到分流道为止的塑料熔体的流动通道，是熔体最先流经模具的部分，它的形状与尺寸对塑料熔体的流动速度和充模时间有较大的影响，因此，必须使熔体的温度降和压力损失最小。

注塑模具毕业设计【范本模板】

哈理工荣成学院塑料模课程设计说明书题目：玩具积木注塑模设计院、系：荣成学院材料工程系专业:模具11-1姓名: 孙中银学号： 1130330123指导教师:完成时间： 2013 年 08 月 30 日哈理工荣成学院塑料模课程设计任务书目录第1章塑件工艺分析 (3)1。

1 设计任务 (3)1.2 塑件工艺分析 (4)1。

2.1 材料工艺性分析 (4)1.2。

2 尺寸精度工艺性分析 (5)第2章模具结构设计 (6)2。

1模具总体方案确定 (6)2.1 成型设备的选择 (11)第3章模具材料及其热处理方案设计 (11)3.1 模具型芯型腔材料 (12)3.2 模具材料热处理方案 (12)第4章模具及注塑机的校核 (14)4。

1注塑机工艺参数的校核 (14)第5章模具总装图图5-1 (15)结论 (16)参考文献 (17)第1章塑件工艺分析1.1设计任务根据任务设计玩具积木三视图如下图1-11—1玩具积木三视图1-2玩具积木实物图已知技术参数：材料：ABS生产批量：大批量生产1.2塑件工艺分析1.2.1材料工艺性分析ABS是丙烯腈、丁二烯和苯乙烯三种单体聚合而成的非结晶型的高聚物.它是在聚丙乙烯基础上改性而发展起来的一种热塑性工程塑料。

由于聚苯乙烯的突出缺点是耐冲击性能较差，耐热性不够高，因而限制了它的应用范围。

而三种单体合成的ABS塑料是一种综合性能优良的在工程技术中广泛应用的新型塑料。

1.ABS塑料的使用性能：由于ABS是三种单体聚合而成的,因此它具有三种组成物的综合性能。

丙烯腈可使ABS具有较高的强度、硬度、耐热性及耐化学稳定性；丁二烯可使ABS具有弹性和较高的冲击强度；苯乙烯可使ABS具有优良的介电性能和成型加工性能。

由此可见，还可以通过改变组成物的比例，生产出不同品种的ABS塑料。

ABS塑料在一定的温度范围内具有较高的冲击强度和表面硬度及耐磨性；它的热变形温度为100℃左右,比聚苯乙烯、聚氯乙烯、聚酰胺都高；还具有一定的化学稳定性和良好的介电性能；此外它还有能与其他塑料和橡胶混溶等特性；其制品尺寸稳定性不好，表面光泽，可以抛光和电镀。

塑料模具设计课程设计任务书、

2.4 选择模架
（1）模架的结构模架的结构如图5所示模具安装尺寸校核模具外性尺寸为长250mm 宽180mm高50mm，小于注射机拉杆间距和最大模具厚度，可以方便的安装在注射机上。
3 模具结构尺寸的计算
（1）模具结构设计 <1> 型腔结构如图7所示，型腔主要由定模板构成。定模板构成塑件的侧壁，浇口开在定模件上，这样使加工方便有利于型腔的抛光。
图9 冷却系统
5模具装配
图10 为模具总装配图
1－定模座板，2－定位环，3－主浇道衬套，4、5－冷却水道，6－定模固定座螺钉，7－浇注系统，8－动模板，9－复位销以及限位弹簧，10－推杆固定板，11－推板，12－导套，13－定模板，14－导柱，15－推杆，16－垫块，17－动模座固定螺钉，18－动模座板，19－推板紧固螺钉，20－型芯、型腔图10 模具装配图
苏州市职业大学课程设计任务书
课程名称：
塑料模具课程设计 2011.06.20 —2010. 07.1 机电工程系 09模具（2）汪红兵陶亦亦
起讫时间：院系：
班级：指导教师：系主任：
一、课程设计课题：注塑模具设计分组设计指定塑料件的注塑模具：第一组：皂盒上盖 7人第二组：皂盒下盖 7人第三组：修正带盒1上盖 7人第四组：修正带盒1下盖 7人第五组：修正带盒2上盖 7人第六组：修正带盒2下盖 7人二、课程设计要求 1，运用I-DEAS或UG NX或PRO/E软件进行设计； 2，根据提供的图纸和参考结构设计工艺可行的塑料件3D模型； 3，运用模具CAD模块设计塑料件模具的工作零件，并设计浇注系统，要求1出2，采用侧浇口或点浇口； 4，从模架库调用合理的标准模架； 5，设计模具的所有结构零件； 6，进行模具数字化装配； 7，运用3转2功能绘制塑料件、模具装配体的2D 图； 8，运用Word编写课程设计说明书。三、课程设计工作量 1，根据提供的图纸和参考结构设计工艺可行的塑

塑料模具设计与制造毕业设计任务书

塑料模具设计与制造毕业设计任务书一、选题背景塑料制品在现代社会中广泛应用，其在各行业的生产和制造中起着重要作用。

而塑料制品的生产过程中离不开塑料模具的设计与制造。

因此，本毕业设计选题为塑料模具设计与制造，旨在通过研究与实践，探索塑料模具设计与制造的基本原理和技术，并解决实际工程问题，提高模具的设计与制造水平。

二、选题目的1. 深入了解塑料模具设计与制造的基本原理和技术；2. 学习并应用CAD/CAM技术在塑料模具设计中的应用；3. 研究和解决塑料模具设计与制造中的实际工程问题；4. 提高塑料模具设计与制造的水平和质量；5. 为相关行业提供参考和应用。

三、研究内容1. 塑料模具设计的基本原理和技术（1）了解塑料模具设计与制造的工艺过程；（2）学习塑料模具的结构与设计要求；（3）探究不同塑料材料对模具性能的要求。

2. CAD/CAM技术在塑料模具设计中的应用（1）学习CAD/CAM软件的基本操作和功能；（2）掌握利用CAD/CAM软件进行塑料模具设计的方法和技巧；（3）应用CAD/CAM技术设计出符合要求的塑料模具。

3. 塑料模具设计与制造中的实际工程问题的研究与解决（1）调研目前塑料模具设计与制造中存在的实际问题；（2）分析问题的原因和解决方案；（3）设计并制造适用于特定需求的塑料模具。

4. 塑料模具设计与制造的水平和质量提高（1）通过实践掌握塑料模具设计与制造的优化方法；（2）改进现有的塑料模具设计与制造流程；（3）提高塑料模具的设计精度和生产效率。

四、研究方法1. 文献资料法：通过查阅相关的图书、期刊和学术论文，了解塑料模具设计与制造的基本原理和技术。

2. 实践操作法：通过学习和应用CAD/CAM技术进行塑料模具的设计与制造，并解决实际工程问题。

3. 调查研究法：通过实地调查和访谈，了解目前塑料模具设计与制造中存在的实际问题，并提出解决方案。

五、进度安排第1-2周：调研相关文献资料，了解塑料模具设计与制造的基本原理和技术。

塑料模具设计类毕业设计任务书

精品湖南工学院2015届毕业设计课题任务书专业：机械设计制造及其自动化指导教师高旭学生姓名王晓明课题名称凳子靠背注塑模设计设计内容：根据所给的题目及原始数据，设计出一套注塑模。

内容包括：该塑料零件注射成型方案设计；模具结构设计；非标模具零件设计；成型零件制造工艺编制。

设计原始数据如下:1、Pro/E 零件图‘AUTOCAD 图，实物2、塑件尺寸公差按 SJ1372-78,3 级（参见塑料模设计资料一，表6-6），孔类尺寸为正公差，轴类尺寸为负公差 3、角度公差土 0.5o4、塑胶件表面光亮无划伤痕迹5、生产批量为大批大量。

设计任务：学生在指导教师指导下独立完成给定的注塑模设计任务，进行调查研究，选定合理的设计方案，进行必要的试验、测试和研究工作，正确绘制工程设计图纸，编写符合要求的设计说明书，翻译与题目有关的外文资料。

学生在设计工作中，应综合运用多学科的理论、知识与技能，分析与解决给定的工程设计问题。

要力争做到设计内容的科学性、设计思想的新颖性、设计表述的规范性和设计过程的综合性。

院系：机械工程学院内容及任务1 •设计总要求：（1 ）、尽量选用标准模架。

（2）、保证规定的生产率和高质量的塑胶制品的同时，力求模具成本低、寿命长。

（3 ）、设计的塑料模必须保证操作维护安全、方便，与注射机能够匹配。

（4）、在能够生产出性能、特性、质量符合要求的前提下，尽量降低制品后加工成本。

（5 ）、便于搬运、安装、紧固到注射机上，并且方便、可靠。

（6 ）、保证模具强度前提下，注意外形美观，各部分比例协调。

2、设计图纸模具总装图一张、动、定模板、凸模、凹模、定位圈、浇口套、型芯等所有非标准零件图及电子文件（即*.doc/*.dwg/*.prt/*.asm 文件，其中至少要有一张 1号以上计算机绘图）；至少有折合1号图幅以上的图纸用手工绘制。

图幅总量不少于3张零号图纸。

3、设计说明书（要求不少于 1.2万字，35页以上）（1 ）、资料数据充分，并标明数据出处。

《注塑模设计》毕业设计指导书

《注塑模设计》毕业设计任务书/指导书一、毕业设计的目的毕业设计是学生大学学习的一个重要教学环节，通过毕业设计使学生完成工程师的全面训练。

其基本目的是：1、综合运用塑料成型材料的基本知识，以及塑料成型的基本原理和工艺特点，分析成型工艺对模具的要求；2、掌握成型设备对模具的要求；3、掌握成型模具的设计方法，通过毕业设计，使学生具备设计中等复杂程度的模具的能力；4、培养学生正确的设计思想和分析问题、解决问题的能力，学会运用标准、规范、手册、图册和查阅有关技术资料，培养学生从事模具设计的基本技能。

二、毕业设计内容与步骤1、分析设计资料1.1分析材料性能，例适用于哪些零件、工艺性能如何、有何特殊要求、材料收缩率等。

1.2分析零件用途及设计要求分析零件功能，结构特点，精度高低，粗糙度等技术要求，为接下来确定模具分型面、抽芯机构、推出机构、模具精度乃至加工方法做准备。

1.3综合分析塑件结构工艺性从所选材料出发分析成品质量符合要求的可能性，对不合理处提出改进设想。

2、模具总体结构设计2.1确定型腔数目：由制品结构大小及生产批量、模具复杂程度初定型腔数。

2.2确定分型面：按分型面设计原则，确定分型面。

注意制品精度要求，飞边方向及模具加工工艺等。

2.3确定浇注系统结构：2.3.1由制品结构，材料特性，确定最佳浇口形式及浇口位置、数量。

2.3.2由所选浇口形式，位置及型腔数进行流道布置2.4确定侧向抽芯方法及机构：由制品侧面凹凸形状、结构确定侧向成型方法：手动、液压或机动，并初步确定结构布置形式。

2.5确定推出方式由制品结构、模具制造工艺确定推出方式。

2.6确定导向机构2.7确定成型零件结构由制品大小、模具制作工艺等确定成型零件结构形式。

2.8确定温度调节系统由材料工艺特性确定温度调节方法，若需加热，确定加热方法及加热装置大致安装位置。

若需冷却，确定冷却方式及大致位置。

2.9确定模具支撑零件结构2.10绘制模具总体结构草图3、模具零件结构尺寸设计3.1初选设备3.1.1计算制品体积及重量3.1.2结合型腔及浇注系统初定注射容量3.1.3根据容量初选注射机3.1.4纪录所选注射机主要参数额定注射量、注射行程、合模力、最大成型面积、最大开模行程、模具最大厚度、模具最小厚度、拉杆空间、动、定模固定板尺寸、推出方式及有关尺寸、喷嘴有关尺寸、定位圈尺寸等。

毕业设计接线盒塑料模具设计

8、所有设计文件要有1套电子备档。
4．主要参考文献：
[1]模具实用技术丛书编委会.塑料模具设计制造与应用实例[M].机械工业出版社,2002.
[2]翟秀云.塑料自动成型用模具问题的探讨[J].攀枝花学院学报,2002.
[3]陈万林.实用注塑模具手册[M].机械工业出版社,2000-10.
[5]付丽.螺纹自动脱模的注塑模设计[M].轻工机械,2000.第1期.
[5]申开智,叶淑静.塑料成型模具[M].轻工业出版社,1982.
[6]H.加瑞斯.模具工程[M].化学工业出版社,2004-10.
[7]屈华昌.塑料成型工艺与模具设计[M].高等教育出版社,2001.
[8]张索铖.一种自动剪切并分离浇道废料的侧浇口模具结构[J].机电元件,2002-03.
[9]杨占尧.塑料注塑模结构与设计[M].机电高等专科出版社,2005.
5、正确查阅手册、国家标准、教材等相关资料，参考文献要按国标GB7714—87《文后参考文献著录规则》书写。
6、制图规范、线条清晰，图面整洁、文字工整。
7、说明书格式要规范，能够简明扼要说明内容要有必要的简图，表格，计算公式等，且进行规范的编号，参数要注明来源。结论和设计心得要分开章节写。大约25~30页。
2．本毕业设计课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：
技术要求：
1、依据塑件的用途、批量大小、形状特点、尺寸精度、材料特征等，分析、确定成型工艺及工艺参数。
2、分析、比较各种成型位置、分型面、浇注系统形式、浇口位置、侧凹孔成型、脱模形式、冷却方式等，初步确定成型方案。
3、画装配结构草图，主要有绘制塑件图，计算塑件体积，选择成型设备，成型零部件的设计与计算，结构零部件的设计与计算，浇注系统的设计与计算，检查模具强度和刚度，检查模具的安装尺寸。

注塑模模具毕业设计

注塑模模具毕业设计【篇一：15注塑模模具毕业设计】摘要本文机械设计是关于外机械设计壳塑料件机械设计设计，主要机械设计内容包括计计塑件的成机械设计形工艺分析，模具结机械设计构形式的确定，分型机械设计面位置的确定,浇注机械设计系统的形机械设计式和浇口的设计,成机械设计形零件的结构设计和计算,模架的确定和标准件的选用,合模导向机设计设计技术基础构的设计,脱模推出机设计手册构的设计等。

在正确分析塑件工艺特点和材料的性能后，涉及模具模具结构、强度、寿命计算及熔融塑设计设计技术基础料在模具塑料模具技术基础中流动预技术基础测等复杂技术基础的工程运算问题；运用cad、三维软模具设计塑料模具设计设计技术基础件等不同设计设计技术基础的软件分机械加工加工工艺塑料模具塑料模具塑料模具机械设计设计手册技术基础别对模具的设计、制技术基础技术基础造和产品技术基础质量进行分析。

塑料设计设计技术基础件注塑模设计，采用制造工艺设计设计技术基础一般精度，利用cad、三维技术基础软件来设技术基础计或分析注射模的设计设计成型零部件，浇注系统，导向部件和脱模机构等等。

机械设计综合运用了专业基础、专业课知识设计，其核心知识是塑料设计设计成型模具、材料成型机械设计技术基础、塑料模具机械设计、塑料成型工艺、计算机辅助设计、模具cad等。

关键词：模架,标准件,脱模推出机构.abstractthis paper is about the design of plastic injection mold, cone-shaped include plastic parts forming process analysis, determination of die structure form, parting surface positioning, gating system forms and runner design, forming parts structure design and calculation, the determination of the formwork and standard parts choose, shut the mould design of steering mechanism, stripping out institution design, etc. inthe correct analysis plastics technology characteristics and pp material performance, involving the mould structure, strength, lifetime calculation and molten plastic mould flow prediction in complex engineering computation problem; using cad, suchdifferent software ug respectively to mold of design, manufacturing and product quality analysis. tapered plastic injection mold design, use general accuracy, use cad, ug to design or analysis of injection mold, gating system, discusses guide components and moulding mechanism, etc. comprehensive use of the professional basis, professional class design, and its core knowledge is plastic molding, material molding technology base, mechanical design, plastic injection molding process, computer aided design, mould cad, etc.keywords: formwork, standard parts, stripping out institution design目录摘要 (1)abstract (2)目录 (3)第1章引言 (1)第2章塑件分析 (7)2.1塑件结构分析 (7)2.2.1尺寸精度分析 (7)2.2.2表面质量分析 (7)2.2.3计算塑件的体积和重量 (7)2.2.4塑件注射工艺参数的确定 (8)2.2塑件材料的选择 (8)2.2.1 材料abs的注塑成型参数 (9)2.2.2 材料abs性能 (9)第3章机械设计注射模的机械设计设计手册机械设计结构设计 (11)3.1 型腔数目的确定 (11)3.2 型腔的分布 (11)3.3 分型面的设计计 (12)3.4 浇注系统设设计 (13)3.4.1 主流道 (13)3.4.2 分流道设计 (14)3.4.3 浇口形式及位置的选择 (14)3.4.4 剪切速率的校核 (16)3.4.5 主流道剪切速率校核 (16)3.4.6 浇口剪切速率的校核 (16)3.5 成型零件塑料模具结构设计 (16)3.5.1 定模的结构设计 (16)3.5.2 动模的结构设计 (17)3.5.4 型腔和型题塑料模加工工艺具芯工作尺寸计算 (18)3.6 推杆机构设计 (19)3.6.1 脱模机构的选用原则 (19)3.6.2 脱模力的计算 (20)3.6.3 推杆的设计 (21)3.7冷却系统的设计 (21)3.7.1 塑料模具设计原则 (21)3.7.2 冷却时间的确定 (22)3.7.3 模塑料模具具加热和冷却系统的计算 (22)第4章注塑机校核 (25)4.4.1模具闭合高度的确定 (25)4.4.2 由锁模力选定注射机 (25)4.4.3 最大注塑量的校核 (26)4.4.4 锁模力的校核 (26)4.4.5 塑化能力的校核 (27)第6章模具工作原理 (27)参考文献 (28)第1章引言随着中国国民经济的高速发展，各相关行业对于塑料模具需求越来越多，要求也日益提高。

《塑料成型工艺及模具设计》课程设计任务书

且 B 的计算结果在 3.2mm~9.5mm,范围内才合理.
由于 B=3 不在范围之内,所以需自行设计.取 B=4mm
结果
6
设计计算和说明
H 2 B 2 4 2.67mm 取 H=3mm 33
梯形斜角通常取 5 ~ 10 ,在此取 6 ;底部圆角 R=1mm~3mm 取 R=1mm;由于分流道中与模具接触的外层塑料迅速冷却, 只有中心部分的塑件熔体的流动状态较理想,因而分流道的
ABS 是三元共聚物，因此兼有三种元素的共同性能，使
其具有“坚韧、质硬、刚性”的材料。ABS 树脂具有较高
冲击韧性和力学强度，尺寸稳定，耐化学性及电性能良好，
易于成形和机械加工等特点。此外，表面还可镀铬，成为
塑料涂金属的一种常用材料.
(二) 塑件原材料成型性能
1. 吸湿性强，含水量应小于 0.3％，必须充分干燥，要求表
此外表面还可镀铬成为塑料涂金属的一种常用材料吸湿性强含水量应小于03必须充分干燥要求表面光泽的塑件应要求长时间预热干燥流动性中等溢边料004mm左右对耐热高抗冲击和中抗冲击型树脂料温更宜取高料温对物性影响较大料温过高易分解分解温度为250左右比聚苯乙烯易分对要求精度较高塑件模温宜取5060要求光泽及耐热型料宜取6080注射压力应比加工聚苯乙烯的高一般用柱塞式注射机时料温为180230注射压力为100140mpa螺杆式注射机则取16022070100mpa模具设计时要注意浇注系统对料流阻力小浇口处外观不良易发生熔接痕应注意选择浇口位置形式顶出力过大或机械加工时塑件表面呈现白色痕迹但在热水中加热可消失脱模斜度宜取2以上塑件成型方法确定塑件用注射机成型416g通过计算或proe建模分析塑件质量m1416408cm102未知数可按塑件质量的06被来估算

塑料模具设计与制造毕业设计任务书

《塑料成型工艺及模具设计》课程设计任务书
题目A：塑料防护罩的模具设计（图纸及技术要求）
产品名称:防护罩
产品材料:ABS(抗冲)
产品数量:较大批量生产
塑件尺寸:如上图所示
塑件质量:15g
塑件颜色:红色
塑件要求:塑件外侧表面光滑，下端外沿不允许有浇口痕迹。

塑件允许最大脱模斜度0·5。

题目B：塑料滑轮的模具设计（图纸及技术要求）
产品名称:滑轮
产品材料:POM(聚甲醛)
产品数量:较大批量生产
塑件尺寸:如上图所示
塑件颜色:白色
塑件要求:塑件外侧表面光滑，下端外沿不允许有浇口痕迹。

塑件允许最大脱模斜度0·5。

塑料模具设计任务书

塑料模具设计任务书一、设计目标通过设计一个塑料模具，加深对所学知识的理解，了解塑料模具设计的方法和步骤，掌握设计塑料模具所必须具备的基本知识、基本能力、基本素质。

二、设计内容1. 制品设计和工艺分析（1）设计一塑料制品，分析制品结构特点，画零件图（标尺寸、公差、粗糙度等）杯子是人们日常生活中不可缺少的必需品。

传统的杯子主要由玻璃、陶瓷、塑料和不锈钢等材料制成。

本项目将设计一款普通的塑料杯及其注塑模具结构，通过对该项目的设计学习，巩固塑料模具课程上所学到的知识。

杯子为一简单的旋转体外加一把手结构，其大致的形状如下图：零件图大致如下：具有一定的脱模斜度，（2）选制品材料，分析材料的性能、成型条件。

1）选制品材料：塑料水杯制品材料要求必须无味无毒，具有一定的耐热性，并且具有一定的刚度与强度。

工业上常选用聚丙烯（简称PP）作为塑料杯的材料，它是由丙烯聚合而制得的一种热塑性树脂，分为等规聚丙烯、无规聚丙烯和间规聚丙烯三种，工业产品以等规物为主要成分。

PP 通常为半透明无色固体，无臭无毒。

耐热、耐腐蚀、密度小。

2）分析材料的性能：①物理性能：PP为无毒、无味的乳白色高结晶的聚合物，密度为0.9g/cm^3~0.91g/cm^3，是目前所有塑料中最最轻的品种之一，对水特别稳定，在水中14h的吸水率仅为0.01%。

分子量约8~15万之间，成型性好。

但因收缩率大，收缩率为1%~2.5%，原壁制品易凹陷，制品表面光泽好，易于着色。

②力学性能：PP的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度、弹性都比高密度PE(HDPE)高。

突出特点是抗弯曲疲劳性（7×10^7）次开闭的折选弯曲而无损坏痕迹，干摩擦系数与尼龙相似，但在油润滑下不如尼龙。

③热性能：PP 具有良好的耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌。

在不受外力的作用下，150℃也不变形。

脆化为-35℃，在低于-35℃会发生脆化，耐热性不如PE。

塑料模具设计(毕业)论文

-毕业设计(论文)毕业设计（论文）题目对接型销双向斜抽芯椎杆内抽芯灯罩注塑模设计毕业设计（论文）任务书I、毕业设计(论文)题目：对接型销双向斜抽芯椎杆内抽芯灯罩注塑模设计II、毕业设计(论文)使用的原始资料(数据)及设计技术要求：见《先进注塑模330例设计评注》I I I、毕业设计(论文)工作内容及完成时间：1.绘制产品的三维与二维图，并分析其成型工艺性。

2. 制品的基本参数的计算及注塑机的选用。

3. 模具类型及结构的确定。

4. 模具结构草图的绘制。

5. 模具和成型机械关系的校核。

6．模具零件的设计计算。

7. 绘制模具的装配图（包括三维与二维）。

8. 绘制模具零件图（包括三维与二维）。

9. 编写设计论文。

Ⅳ主要参考资料：1. 模具设计手册2．模具相关书籍3. 机械制图附注:任务书应该附在已完成的毕业设计说明书首页。

零件图：-说明：生产批量：中批量生产料的精度等级：低精度。

摘要注射成型是塑料成型的一种重要方法，它主要适用于热塑性塑料的成型，可以一次成型形状复杂的精密塑件。

本课题就是将塑料圆盖作为设计模型，将注射模具的相关知识作为依据，阐述塑料注射模具的设计过程。

通过对塑料圆盖成型工艺的正确分析，设计了一副一模一腔的塑料模具。

模具中决定塑件几何形状和尺寸的零部件称为成型零件，包括前模板、前模仁、后模板、后模仁、后模镶件、斜导柱、滑块等的设计与加工工艺过程。

成型零部件在工作时直接与塑料接触，在一定的温度下承受熔体的高温和高压，因此必须要有合理的结构、较高的强度和刚度、较好的耐磨性、正确的几何形状、较高的尺寸精度和较低的表面粗糙度。

重要零件的工艺参数的选择与计算，推出机构与浇注系统以及其它结构的设计过程。

设计成型零部件时，应根据塑料的特性、塑件的结构和使用要求，确定型腔的总体布局，选择分型面，确定脱模方式，设计浇注系统、排溢系统等，然后根据加工工艺和装配工艺的要求进行成型零部件的结构设计，计算成型零部件的工作尺寸，对关键的成型零部件进行强度和刚度校核。

折页盒塑料模具设计

毕业设计说明书专业：模具设计与制造班级：模具08-1姓名：张京学号：0850173138目录引言 (3)毕业设计任务书 (4)毕业设计指导书 (7)设计说明书 (16)一、设计题目 (16)二、设计过程 (16)（一）、塑件的分析及塑料的成型工艺性能 (16)（二）、塑件的质量与体积计算 (17)（三）、型腔数目的确定 (18)（四）、注射机的选择 (20)（五）、成型部分的尺寸设计 (20)（六）、参考文献 (33)设计体会 (34)毕业设计任务书一、设计题目：折页盒材料：PE如图如下：二、毕业设计目的毕业设计是在学完全部基础课、专业基础课和专业课并进行生产实习之后的最后一个教学环节。

通过毕业设计应达到如下目的：1、综合运用本专业所学课程的理论和生产实践知识，进行模具设计工作的实际训练，从而培养和提高学生独立工作的能力。

2、巩固与扩充塑料模具设计（或冲压模具设计）等课程所学内容，掌握塑料模具（压铸模具）设计的方法和步骤。

3、掌握塑料模具设计（或压铸模具设计）的基本技能，如计算、绘图、查阅设计资料和手册，熟悉模具标准及其它有关的标准和规范并在模具设计中加以贯彻。

五、设计原始资料1、零件图2、设计手册3、其它参考资料六、设计成果1、设计成果：包括毕业设计说明书、图纸。

包括以下几个部分：毛坯图、零件图各1张模具装配图1张模具零件图1张课程设计说明书1份2、毕业设计说明书的要求：毕业设计说明书的内容一般包括零件的分析、模具设计及相关计算等几个部分。

①毕业设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；②毕业设计说明书文字一般不少于2万字；③说明书格式按系《毕业设计说明书编写要求》编制，采用计算机打印。

4、毕业设计图纸的要求毕业设计图纸一般应包括模具装配图、模具零件图等。

①毕业设计图纸绘制要符合现行的制图和模具设计相关标准和规范，达到工艺图要求；②毕业设计图纸一般不少于10张，出图图幅大小原则按1:1确定；③毕业设计图纸采用UG NX6.0绘制三维图，用AutoCAD（2006-2010版）绘制二维图。

塑料模具设计与制造毕业设计任务书

塑料模具设计与制造毕业设计任务书一、设计背景与意义塑料模具在现代工业中扮演着至关重要的角色，其设计与制造质量直接影响到塑料制品的质量和生产效率。

随着工业化的快速发展，各行各业对塑料制品的需求也越来越大，因此塑料模具的设计与制造迫切需要改进和完善。

本毕业设计任务旨在通过系统性的学习和研究，提高学生对塑料模具设计与制造的理论和实践能力，为塑料模具制造行业培养高素质的专业人才。

二、设计目标1. 熟悉塑料模具设计与制造相关知识，掌握常用的塑料模具设计原理和制造工艺；2. 学会使用专业的CAD/CAM软件进行塑料模具设计；3. 在实践过程中培养解决问题的能力和创新思维，提高设计与制造质量；4. 通过与企业合作开展实践，增强学生的实际操作能力和团队合作意识。

三、任务内容1. 深入学习塑料模具设计与制造的相关知识，包括但不限于模具设计原理、材料工程、模具制造工艺等；2. 使用CAD软件进行模块化的塑料模具设计，重点包括注塑模具的设计；3. 模具零件的制造，包括数控加工、电火花加工等；4. 进行模具装配和测试，包括模具的调试、试模和性能测试等；5. 分析模具的设计与制造过程中可能遇到的问题，并提出解决方案；6. 结合现代工业的要求，设计一种创新型的塑料模具，并完成其设计和制造。

四、任务计划阶段一：理论学习与准备工作1. 学习掌握塑料模具设计与制造的相关理论知识，包括模具设计原理、材料工程、加工技术等；2. 研究相关的模具设计与制造标准和规范。

阶段二：模具设计与制造1. 使用CAD软件进行塑料模具的三维设计，包括模块化设计和注塑模具设计；2. 根据设计图纸制造模具零部件，包括数控加工和电火花加工；3. 进行模具的装配、调试和测试。

阶段三：问题分析与解决1. 分析模具设计与制造过程中可能遇到的问题，如尺寸和精度控制、注塑工艺优化等；2. 提出相应的解决方案并进行实践验证。

阶段四：结题与总结1. 撰写毕业设计论文，总结设计与制造过程中的经验与教训；2. 提出对塑料模具设计与制造的改进意见和建议。

玩具外壳注塑模设计任务书+开题报告+论文

毕业设计（论文）任务书专业模具设计与制造班级模具072 姓名一、课题名称：玩具外壳注塑模设计二、主要技术指标：塑件材料为ABS,颜色为红色，收缩率为0.6%，生产批量5万件，塑件表面为亚光面、平整，塑件表面不允许有缩壁和飞边三、工作内容和要求：1、设计内容：1）、设计产品的三维图；2）、塑件的注塑工艺分析；3）、模具的基本结构和模架的设计；4）、模具结构、尺寸的设计和计算；5）、模具主要零件图和加工工艺规程的设计；6）、完成模具总装配图和模具主要零件图；7）、调整模具的装配及试模；8）、编写计算说明书；9）、进行毕业答辩。

2、设计要求：1）、模具总装配图1张（A3图纸）。

2）、模具典型零件工作图14－16张。

3）、设计计算说明书一份（8000～10000字）。

四、主要参考文献：[1]齐卫东主编.塑料模具设计与制造.第一版.高等教育出版社.2004；[2]陈剑鹤.吴云飞.王桂林主编.塑料模具设计图册.第一版.清华大学出版社.2008[3]史新民主编.机械设计基础.第一版.东南大学出版社.2007学生（签名）年月日指导教师（签名）年月日教研室主任（签名）年月日系主任（签名）年月日毕业设计（论文）开题报告目录摘要--------------------------------------------------------------------------------------6前言--------------------------------------------------------------------------------------6 1、塑件的零件图-------------------------------------------------------------------7塑件三维造型-------------------------------------------------------------------7 2．产品的注塑模具结构分析2．1零件的注塑工艺分析----------------------------------------------------8-9 2．2注射机的选择------------------------------------------------------------9-10 2．3模具结构设计-----------------------------------------------------------10-14 2．3．1分型面的选择----------------------------------------------------------10 2．3．2模具型腔数目的设计-------------------------------------------------10 2．3．3模具结构的设计---------------------------------------------------10-11 2．3．4成形零件的设计--------------------------------------------------10-12 2．3．5标准模架的选择---------------------------------------------------12-13 2．3．6浇注系统的设计---------------------------------------------------13-14 2．3．7推出系统的设计---------------------------------------------------14-15 2．3．8冷却系统的设计------------------------------------------------------15 2．3．9排气系统的设计-------------------------------------------------------15 2．4注射机的校核---------------------------------------------------------------15 结论---------------------------------------------------------------------------------16答谢词-----------------------------------------------------------------------------16参考文献--------------------------------------------------------------------------16附录（零件图）-----------------------------------------------------------18-27摘要：随着现代塑件制品的使用广泛且形状要求越来越精确，塑料模具的设计的要求也越来越高。

塑料成型工艺及模具设计(课程设计任务书)

塑料成型工艺及模具设计课程设计说明书设计题目:姓名:班级:学号:设计时间：指导教师:目录一、编制塑件成型工艺卡…………………………………………………………二、塑件成型工艺分析与设计1.塑件原材料特性……………………………………………………………2.塑件原材料成型性能………………………………………………………3.塑件的结构和尺寸精度、表面质量分析…………………………………4.塑件成型方法确定…………………………………………………………三、塑件成型模具设计5.型腔的数量和布置…………………………………………………………6.选择注塑机型号及其参数………………………………………………7.确定分型面………………………………………………………………8.浇注系统选择和设计……………………………………………………9.成型部件的设计计算……………………………………………………10.侧向抽芯机构……………………………………………………………11.排气系统设计………………………………………………………..…..12.模架的确定和标准件选择（示意图）…………..………………………13.温度调节系统设计…………………………………………..……………14.推出机构（脱模）……………………………………………..…………15.导向机构…………………………………………………………………..16.模具设计心得体会………………………………………………………..17.参考文献…………………………………………………………………..18.模具总装图和零件图…………………………………………………..…塑件成型工艺卡《塑料成型工艺及模具设计》课程设计指导书《塑料成型工艺及模具设计》课程设计是《塑料成型工艺及模具设计》课程教学中重要的实践性教学环节。

旨在培养学生综合运用塑料模具设计与制造的专业知识，系统地进行塑料模具设计与制造，从塑件成型工艺编制、塑料模设计、非标准模具零件的加工工艺设计的全过程，为缩短上岗适应期奠定工程实践基础。
