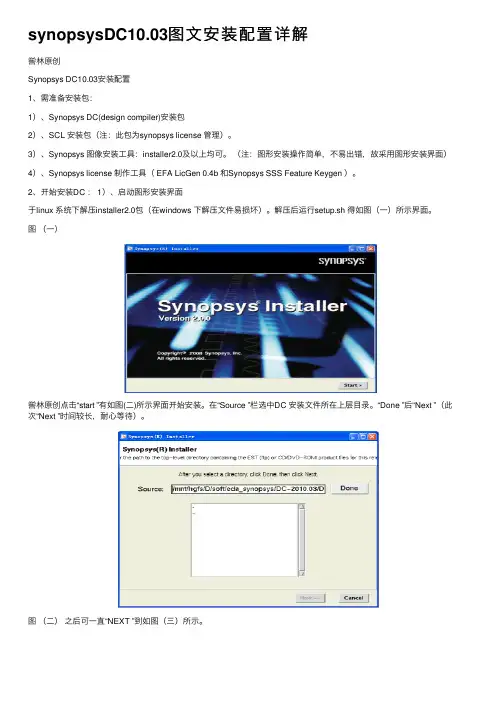

Synopsys DC10.03安装配置
1、需准备安装包：
1）、Synopsys DC(design compiler)安装包
2）、SCL 安装包（注：此包为synopsys license 管理）。
3）、Synopsys 图像安装工具：installer2.0及以上均可。
（注：图形安装操作简单，不易出错，故采用图形安装界面）
4）、Synopsys license 制作工具（ EFA LicGen 0.4b 和Synopsys SSS Feature Keygen ）。
2、开始安装DC ： 1）、启动图形安装界面
于linux 系统下解压installer2.0包（在windows 下解压文件易损坏）。
解压后运行setup.sh 得如图（一）所示界面。
图 （一）
喾林原创点击“start ”有如图(二)所示界面开始安装。
在“Source ”栏选中DC 安装文件所在上层目录。
“Done ”后“Next ”（此次“Next ”时间较长，耐心等待）。
图 （二） 之后可一直“NEXT ”到如图（三）所示。
图 （三）
在该界面勾选linux选项即可，继续下一步到如图（四）所示。
选择安装路径后继续下一步直到结束。
喾林原创
图（四）
至此DC安装结束。
3、开始安装SCL：
此安装与DC安装步骤一直，几乎没有差别，唯一不同的就是安装路径不同。
4、license的制作：
License的制作是在windows下制作的。
1）、打开EFA LicGen 0.4b文件夹运行LicGen.exe程序出现如图（五）所示界面。
喾林原创
图（五）
点击“OPEN”选择Synopsys.lpd文件，“打开”。
回到图（五）所示界面。
勾选上Custon、Use Daemon及最后一个Custon。
喾林原创
在两个“Custon ”后输入Linux 系统的MAC 。
注：Linux MAC 获取命令。
A ：lmhostid 下图（六）红线处即为 MAC 。
图 （六） B ：ifconfig 下图（七）红线处即为MAC,在填写是需删 除“：”及字母大写换成小写。
图 （七）
填写好以上内容后点击“Generade ”出现license
内容界面，取名
ynopsys.dat保存（例：保存到D:/Synopsys SSS Feature Keygen）。
2）、点击菜单键>运行（或者快捷键：WIN+R）,输入“cmd”进入命令界面。
进入D:/Synopsys SSS Feature Keygen目录下。
具体命令如图（八）所示。
（注：“cd”为改变路径的命令，“ls”为显示当前路径下文件及文
喾林原创
图（八）
到Synopsys SSS Feature Keygen路径后输入“sssverify synopsys.dat”回车后自动在D：/Synopsys SSS Feature Keygen下生成一个名为license.dat的文件。
（注：该路径下必须存在sssverify.exe及之前生成的synopsys.dat文件，否则生成不了或者生成的license.dat失效导致启动不了DC。
）
喾林原创
3）、合并dat 文件
打开license.dat 文件（可用记事本打开）复制出图（九）红框所示部分内容。
图 （九）
再打开synopsys.dat 文件（和license.dat 文件一样，也可用记事本打开）。
删除图（十）红框所示内容再将图（九）红框内容粘贴到该处。
图 （十）
这时license 初步完成，但是还得更改SERVER 行和DAEMON 行。
说明：A:SERVER 行格式
SERVER 计算机名 网卡地址（MAC ） 端口
（注：在liunx 下查看计算机名的命令：uname –a 。
MAC 获取方法前面已说过，默认生成端口为27000。
可以自
己改动）
喾林原创B:DAEMON 行格式
DAEMON snpslmd !!!Path_to_snpslmd.exe
“snpslmd ”后是该工具的路径及名称。
如果没改动，该
路径则为： /SCL 安装目录/linux/bin/snpslmd 。
修改完以上内容，license 制作完全完成。
5、环境变量的配置（bash ）
环境配置内容一般包含一下几个内变量： SNPSLMD_LICENSE_FILE 、LM_LICENSE_FILE 、SYNOPSYS 和PATH 。
SYNOPSYS 该变量指向DC 安装目录
SNPSLMD_LICENSE_FILE 该变量指向计算机及其端口
LM_LICENSE_FILE 该变量指向license.dat 文件存放路径 PATH 该变量指向运行程序的目录，一般为DC
安装目录下的bin 文件夹
以下为我环境变量的配置：
#alias syn='/eda_tools/synopsys/SCL/linux/bin/lmgrd -c
/eda_tools/synopsys/DC10.03/license.dat
> /eda_tools/synopsys.log'
export SYNOPSYS=/eda_tools/synopsys/DC10.03
export SNPSLMD_LICENSE_FILE=27000@localhost.localdomain #export
LM_LICENSE_FILE=/eda_tools/synopsys/DC10.03/synopsys.dat
喾林原创
export PATH=$SYNOPSYS/bin:$PATH
修改完成后source 环境，运行（dc_shell 、design_vision ）即可。
6、说明
Synopsys 公司的软件license 制作好了即可启动，不需特别的破解，环境配置好后不能启动一般都是license 制作的问题。
之前我启动的时候
运行dc_shell 报错：
Fatal: Design Compiler is not enabled. (DCSH-1)；
运行design_vision 报错：
Unable to obtain feature 'Design-Vision ' because:
Error: Can't communicate with the license server. (SEC-12)
Please contact at root@(none), who is your local Synopsys license administrator for Synopsys site 000.
Unable to obtain feature 'Design-Analyzer ' because:
Error: Can't communicate with the license server. (SEC-12)
Please contact at root@(none), who is your local Synopsys license administrator for Synopsys site 000.
Fatal: At least
这是license 没有正确的启动。
这是有可能是因为license 制作过程有问题。
在制作时需要注意license 工具里面的两个文件：一为EFA LicGen 0.4b 文件加里面的licgen.dll ，该文件不能是老版本的。
另一文件为EFA LicGen 0.4b/packs/synopsys.src,license 启动不成功很有可能是因为该文件导致生成的license 不能启动。
