形变强化-4
表面形变强化技术
奥赫弗尔特理论
• 奥赫弗尔特认为，喷丸的残余应力的产生 取决于两个方面的机制： • 一方面由于大量弹丸压人产生的切应力造 成了表面塑性延伸； • 另一方面，由于弹丸的冲击产生的表面法 向力引起了赫芝压应力与亚表面应力的结 合。 • 在大多数材料中这两种机制并存。
喷丸产生的残余压应力
• 经喷丸和滚压 后，金属表面产生 的残余压应力的大 小，不但与强化方 法、工艺参数有关， 还与材料的晶体类 型、强度水平以及 材料在单调拉伸时 的硬化率有关。
• 这种表面形貌和表层组织结构产生的变化，有效 地提高了金属表面强度、耐应力腐蚀性能和疲劳 强度。
二、表面形变强化的主要方法及应用
• （一）表面形变强化的 主要方法 • 1．滚压 • 目前，滚压强化用的滚 轮、滚压力大小等尚无 标准。 • 对于圆角、沟槽等可通 过滚压获得表层形变强 化，并能在表面产生约 5mm深的残余压应力， 其分布如图所示。
残余压应力
• 具有高硬化率的面心立方晶体的镍基或铁 基奥氏体热强合金，表面产生的压应力高， 可达材料自身屈服点的2－4倍。
• 材料的硬化率越高，产生的残余压应力越 大。
表面强化方法
有效地提高了金属表面强度、耐应力腐蚀性能和疲劳强度。
• 表面强化方法还可消除切削加工留下的刀痕； • 表面形变强化手段还可能使表面粗糙度略有增 加，但却使切削加工的尖锐刀痕圆滑，因此可减 轻由切削加工留下的尖锐刀痕的不利影响。
喷丸强度
• 当弧高度f达到饱和值，试片表面达到全覆 盖率时，以此弧高度f定义为喷九强度。 • 喷丸强度的表示方法是0.25C或fc=0.25， 字母或脚码代表试片种类，数字表示弧高 度值（单位为mm）。
（2）表面覆盖率试验
• 喷丸强化后表面弹丸坑占有的面积与总面 积的比值称为表面覆盖率。 • 一般认为，喷丸强化零件要求表面覆盖率 达到表面积的100％即全面覆盖时，才能有 效地改善疲劳性能和抗应力腐蚀性能。
比较形变强化,细晶强化,合金强化,热处理强化的异同点。
比较形变强化，细晶强化，合金强化，热处理强化的异同点。
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!比较形变强化，细晶强化，合金强化，热处理强化的异同点形变强化、细晶强化、合金强化以及热处理强化都是常见的金属材料强化方法，它们各自具有特点，但也存在一些相似之处。
论述四种强化的强化机理强化规律及强化方法
论述四种强化的强化机理强化规律及强化方法 The Standardization Office was revised on the afternoon of December 13, 20201、形变强化形变强化：随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。
机理：随塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度。
规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式Δσ=αbGρ1/2，可知强度与位错密度（ρ）的二分之一次方成正比，位错的柏氏矢量（b）越大强化效果越显著。
方法：冷变形（挤压、滚压、喷丸等）。
形变强化的实际意义（利与弊）：形变强化是强化金属的有效方法，对一些不能用热处理强化的材料可以用形变强化的方法提高材料的强度，可使强度成倍的增加；是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。
另一方面形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，给继续变形带来困难，中间需要进行再结晶退火，增加生产成本。
2、固溶强化随溶质原子含量的增加，固溶体的强度硬度升高，塑性韧性下降的现象称为固溶强化。
强化机理：一是溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用；二是位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力；三是溶质原子在层错区的偏聚阻碍扩展位错的运动。
所有阻止位错运动，增加位错移动阻力的因素都可使强度提高。
固溶强化规律：①在固溶体溶解度范围内，合金元素的质量分数越大，则强化作用越大；②溶质原子与溶剂原子的尺寸差越大，强化效果越显著；③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素；④溶质原子与溶剂原子的价电子数差越大，则强化作用越大。
表面改性技术形变强化
二、表面形变强化的主要方法及应用
（一）表面形变强化的 主要方法 1．滚压 目前，滚压强化用的滚 轮、滚压力大小等尚无 标准。 对于圆角、沟槽等可通 过滚压获得表层形变强 化，并能在表面产生约 5mm深的残余压应力， 其分布如图所示。
2．内挤压
内孔挤压是使孔的内表面获得形变强化 的工艺措施，效果明显
喷丸速度对表层残余应力有明显影响试验表明当弹丸粒度和硬度不变提高压缩空气的压力和喷射速度不仅增大了受喷表面压应力而且有利于增加变形层的深度6不同表面处理后的表面残余应力的比较不同表面处理后的表面残余应力及疲劳极限如下表所示
第六章 表面改性技术
采用某种工艺手段使材料表面获得与其基 体材料的组织结构、性能不同的一种技术。
（4）弹丸形状对喷丸表面形貌的影响
球形弹丸高速喷射工件表面后，将留下 直径小于弹丸直径的半球形凹坑，被喷 面的理想外形应是大量球坑的包络面。 这种表面形貌能消除前道工序残留的痕 迹，使外表美观。同时，凹坑起储油作 用，可以减少摩擦，提高耐磨性。
（5）喷丸表层的残余应力
喷丸处理能改善零件表层的应力分布。 喷丸后的残余应力来源于表层不均匀的塑性 变形和金属的相变，其中以不均匀的塑性变 形最重要。
4．旋片喷丸工艺
5．喷丸表面质量及影响因素
(1) 喷丸表层的塑性变形和组织变化。
金属的塑性变形来源于晶面滑移、孪生、 晶界滑动、扩散性蠕变等晶体运动，其 中晶面间滑移最重要。晶面间滑移是通 过晶体内位错运动而实现的。
喷丸表层的组织变化
金属表面经喷丸后，表面产生大量凹坑形式的塑性 变形，表层位错密度大大增加。而且还会出现亚晶 界和晶粒细化现象。 喷丸后的零件如果受到交变载荷或温度的影响，表 层组织结构将产生变化，由喷丸引起的不稳定结构 向稳定态转变。
金属材料的强化方式
金属材料的强化方式，你了解多少？一、形变强化（或应变强化，加工硬化）01定义材料屈服以后，随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。
02机理随着塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式，可知强度与位错密度ρ的二分之一次方成正比，位错的伯氏矢量b越大，强化效果越显著。
03方法冷变形，比如冷压、滚压、喷丸等。
04例子冷拔钢丝可使其强度成倍增加。
05形变强化的实际意义(利与弊)（1）利：①形变强化是强化金属的有效方法，对一些不能用热处理强化的材料，可以用形变强化的方法提高材料的强度，可使强度成倍的增加。
②是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形。
③形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。
（2）弊：①形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，始继续变形带来困难，需要消耗更多的功率。
②为了能让材料继续变形，中间需要进行再结晶退火，使材料可以继续变形而不至开裂，增加了生产成本。
二、固溶强化01定义随溶质原子含量的增加，固溶体的强度、硬度升高，塑性、韧性下降的现象叫固溶强化。
02机理(1) 溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用。
(2) 位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力。
(3) 溶质原子在层错区的偏聚阻碍扩展位错的运动。
所有阻碍位错运动，增加位错移动阻力的因素都可使强度提高。
形变强化的原理

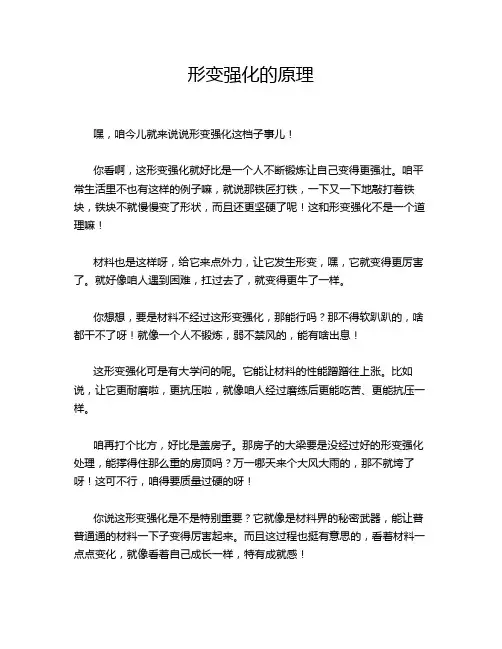

形变强化的原理嘿，咱今儿就来说说形变强化这档子事儿！你看啊，这形变强化就好比是一个人不断锻炼让自己变得更强壮。
咱平常生活里不也有这样的例子嘛，就说那铁匠打铁，一下又一下地敲打着铁块，铁块不就慢慢变了形状，而且还更坚硬了呢！这和形变强化不是一个道理嘛！材料也是这样呀，给它来点外力，让它发生形变，嘿，它就变得更厉害了。
就好像咱人遇到困难，扛过去了，就变得更牛了一样。
你想想，要是材料不经过这形变强化，那能行吗？那不得软趴趴的，啥都干不了呀！就像一个人不锻炼，弱不禁风的，能有啥出息！这形变强化可是有大学问的呢。
它能让材料的性能蹭蹭往上涨。
比如说，让它更耐磨啦，更抗压啦，就像咱人经过磨练后更能吃苦、更能抗压一样。
咱再打个比方，好比是盖房子。
那房子的大梁要是没经过好的形变强化处理，能撑得住那么重的房顶吗？万一哪天来个大风大雨的，那不就垮了呀！这可不行，咱得要质量过硬的呀！你说这形变强化是不是特别重要？它就像是材料界的秘密武器，能让普普通通的材料一下子变得厉害起来。
而且这过程也挺有意思的，看着材料一点点变化，就像看着自己成长一样，特有成就感！形变强化可不仅仅是让材料变硬变强这么简单哦，它还能让材料的内部结构发生变化呢。
就好像咱人经历了一些事情后，内心也会变得不一样，更成熟、更有深度了。
咱生活中好多东西都用到了形变强化呀，小到一个螺丝钉，大到一架飞机，哪个不需要经过这样的处理来让自己更可靠呢？所以啊，咱可别小瞧了这形变强化，它可是在背后默默为我们的生活保驾护航呢！它让我们使用的东西更耐用、更安全。
没有它，咱的生活还不知道会变成啥样呢！你说是不是这个理儿？这形变强化啊，真的是太神奇、太重要啦！原创不易，请尊重原创，谢谢!。
举例说明变形强化的原理
举例说明变形强化的原理
变形强化是指通过加工和处理材料，使其具有更好的力学性能和物理性能的技术。
它的原理主要包括以下几个方面：
1. 晶粒细化：通过加工和处理，将原本粗大的晶粒变得更加细小。
这样可以提高材料的强度和韧性，因为细小的晶粒之间的界面可以有效阻止位错的运动，从而增强材料的抗变形能力。
例如，在冷加工过程中，材料会经历多次冷变形，使得晶粒逐渐细化，从而提高材料的强度和硬度。
2. 相变强化：通过相变来增强材料的性能。
在材料经历相变过程时，晶格结构发生改变，从而使得材料的性能得到改善。
例如，在钢材中，通过调整碳含量和冷却速度，可以使钢材发生相变，从而得到不同的组织结构，如马氏体、贝氏体等，从而提高钢材的强度和硬度。
3. 化学强化：通过添加合适的元素和化合物来改善材料的性能。
这些添加剂可以与基体材料发生化学反应，形成强化相，从而提高材料的强度和硬度。
例如，在铝合金中添加适量的铜和锌等元素，可以形成强化相，从而提高铝合金的强度和硬度。
4. 热处理强化：通过控制材料的加热和冷却过程，使其发生相变和组织结构改变，从而提高材料的性能。
例如，在钢材中，经过适当的加热和冷却处理，可以使钢材发生奥氏体转变，从而提高钢材的强度和韧性。
通过以上的变形强化原理，可以有效改善材料的性能，提高材料的强度、硬度、韧性等，从而满足不同工程应用的需求。
Lecture8-金属的物理屈服和形变强化
强化方法; (4) 形变强化可降低塑性, 改善低碳钢切削加工性能。
17
形变强化的影响因素
金属本性和晶格类型 层错能低的金属材料容易产生比较高的应力集中, 应变 硬化程度高； FCC金属中, 层错能低的扩展位错宽度大, 难以合并为全 位错, 很难交滑移, 所以形变趋势大；层错能高的形变强 化趋势低； 体心立方金属中位错很难扩展， 所以强阶段
形变强化速率大,θII≈G/300, 变形曲线为直线, 多个滑移系 被开动, 产生多系交叉滑移, 形成割阶、固定位错和胞状
结构等障碍, 阻碍位错运动, 表现为形变强化速率升高.
第III阶段：抛物线强化阶段
强化曲线呈抛物线状, θIII随变形增 加而减少。对于那些容易交滑移 的晶体, 如BCC金属和层错能高的 FCC等, 其第II阶段很短, 位错滑移 快速进入第III阶段。
部分金属的层错能和应变硬化指数n
金属
晶体结构 层错能/mJ﹒m-2 应变硬化指数n
奥氏体不锈钢 FCC
＜10
≈0.45
铜
FCC
≈90
≈0.40
铝
FCC
≈250
≈0.25
铁素体(α-Fe) BCC
≈259
≈0.20
14
ln S ln K nln e
e与S之间对数呈线性关系, 常用这 lg s
金属的物理屈服现象与机理 金属的形变强化 影响形变强化的因素 金属的颈缩现象和抗拉强度
2
金属的物理屈服
金属的物理屈服现象
在应力-应变曲线上出现应力不增加, 时而有所降低, 而 变形仍在继续进行的现象, 称为物理屈服现象。
3
金属的应变时效
对于出现物理屈服的金属，在 均匀塑性变形阶段卸载后，把 试件在100-200℃下回火2h， 再加载，则屈服强度升高，且 又出现物理屈服现象，称之为 应变时效。
同济材料科学基础6页
重点一、论述四种强化的强化机理、强化规律及强化方法。
1、形变强化形变强化：随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。
机理：随塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度。
规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式Δσ=αbG ρ1/2，可知强度与位错密度（ρ）的二分之一次方成正比，位错的柏氏矢量（b）越大强化效果越显著。
方法：冷变形（挤压、滚压、喷丸等）。
形变强化的实际意义（利与弊）：形变强化是强化金属的有效方法，对一些不能用热处理强化的材料可以用形变强化的方法提高材料的强度，可使强度成倍的增加；是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。
另一方面形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，给继续变形带来困难，中间需要进行再结晶退火，增加生产成本。
2、固溶强化随溶质原子含量的增加，固溶体的强度硬度升高，塑性韧性下降的现象称为固溶强化。
强化机理：一是溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用；二是位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力；三是溶质原子在层错区的偏聚阻碍扩展位错的运动。
所有阻止位错运动，增加位错移动阻力的因素都可使强度提高。
固溶强化规律：①在固溶体溶解度范围内，合金元素的质量分数越大，则强化作用越大；②溶质原子与溶剂原子的尺寸差越大，强化效果越显著；③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素；④溶质原子与溶剂原子的价电子数差越大，则强化作用越大。
钢材的强化方法
钢材的强化方法钢的强化方法包括：（1）形变强化；（2）固溶强化；（3）脱溶强化；（4）细化晶粒强化；（5）复合强化（上述各种强化方式的复合）；（6）马氏体强化；（7）形变一相变综合强化（形变热处理强化）；（8）其他强化方法。
（1）形变强化利用形变使钢强化的方法。
也称应变强化或加工硬化。
因为通常把硬度和强度都看作是材料的“强度性质”。
强度是材料在宏观上（或者说是整体上）抵抗形变的能力（或称流变应力）。
硬度是材料局部抵抗塑性形变的能力（不论是显微硬度、维氏硬度、洛氏硬度，还是布氏硬度）。
二者在不少情况下有近似的相应关系。
材料的强度越高，塑性形变抗力越大，硬度值也越高。
反之，材料的硬度越高，可能因材料脆性增大，其强度未充分反映出来，使得强度指标数值并不高。
对于不再经受热处理，并且使用温度远低于材料再结晶温度的金属材料（譬如低碳低合金钢），经常利用冷加工（冷形变）手段使之通过形变强化来提高强度。
因而，形变强化的实质就是在材料的再结晶温度以下进行冷形变，随着形变程度（应变量）的增大，在晶体内产生高密度的位错（晶体缺陷），位错密度越高，强化的程度越大，即流变应力值越高。
形变后金属的流变应力应当等于未形变前的流变应力加上形变强化的流变应力的增量。
流变应力增量与位错密度的高低有关：T =T 0+a Mb式中T为金属的流变切应力T Q为退火态金属的流变切应力（它表示除了位错相互作用以外其他因素对位错运动的摩擦阻力）；a为常数；卩为切变弹性模量；b为位错柏氏矢量；p为位错密度；指数n i=0.5o利用形变强化达到高强度的钢铁制品，典型的就是高碳钢冷拉钢丝和低碳低合金双相钢冷拉钢丝。
随着形变程度的增大，材料的强度和硬度越来越高，但它的塑性和韧性却往往越来越低，脆性越来越大，这就需要采取相应韧化措施来加以改善。
在马氏体型相变过程中引起的内部相变冷作硬化，就其物理实质来说，也属于形变强化，只不过这时的形变并非来自外部，而是来自马氏体相变过程中晶体自身切变所产生的高密度位错。
金属材料的强化方法_细晶强化_沉淀强化_固溶强化_第二相强化_形变强化
金属的五种强化机制及实例1 固溶强化(1)纯金属加入合金组元变为固溶体,其强度、硬度将升高而塑性将降低, 这个现象称为固溶强化。
（2）固溶强化的机制是: 金属材料的变形主要是依靠位错滑移完成的, 故凡是可以增大位错滑移阻力的因素都将使变形抗力增大, 从而使材料强化。
合金组元溶入基体金属的晶格形成固溶体后, 不仅使晶格发生畸变, 同时使位错密度增加。
畸变产生的应力场与位错周围的弹性应力场交互作用, 使合金组元的原子聚集在位错线周围形成“气团”。
位错滑移时必须克服气团的钉扎作用, 带着气团一起滑移或从气团里挣脱出来, 使位错滑移所需的切应力增大。
（3）实例：表1 列出了几种普通黄铜的强度值, 它们的显微组织都是单相固溶体, 但含锌量不同, 强度有很大差异。
在以固溶强化作为主要强化方法时, 应选择在基体金属中溶解度较大的组元作为合金元素, 例如在铝合金中加入铜、镁; 在镁合金中加入铝、锌; 在铜合金中加入锌、铝、锡、镍; 在钛合金中加入铝、钒等。
表1 几种普通黄铜的强度(退火状态)对同一种固溶体, 强度随浓度增加呈曲线关系升高, 见图1。
在浓度较低时, 强度升高较快, 以后渐趋平缓,大约在原子分数为50 %时达到极大值。
以普通黄铜为例: H96 的含锌量为4 % , σb 为240MPa , 与纯铜相比其强度增加911 %;H90 的含锌量为10 % , σb 为260MPa , 与H96 相比强度仅提高813 %。
2 细晶强化(1) 晶界上原子排列紊乱, 杂质富集,晶体缺陷的密度较大, 且晶界两侧晶粒的位向也不同, 所有这些因素都对位错滑移产生很大的阻碍作用, 从而使强度升高。
晶粒越细小, 晶界总面积就越大, 强度越高, 这一现象称为细晶强化。
(2) 细晶强化机制：通常金属是由许多晶粒组成的多晶体，晶粒的大小可以用单位体积内晶粒的数目来表示，数目越多，晶粒越细。
实验表明，在常温下的细晶粒金属比粗晶粒金属有更高的强度、硬度、塑性和韧性。
塑性变形与强化
σ
n b 2
即形成裂纹。
裂纹形成时滑移面切应力分量为τc， 单向拉伸时τc=σ/2
切应变为
c i ( ) G
)d nb
σ
裂纹位错示意图
晶粒切应变位移：
(
c i
G
4G 形成裂纹时 f d
36
3.杂物边界形成裂纹理论（Smith理论）
（1） 模型 σ
铁素体（γp） 裂纹 晶 界 炭 化 物 （γc）
固溶体位错运动与溶质原子价有关约为弹性交互作用的1316化学交互作用约为弹性交互作用的110但其不随温度变化而变化在高温中十分重要2位错线上溶质原子偏聚效应3有序固溶强化位错在具有有序结构的固溶体中运动时因异类原子对构成的局部有序受到破坏增加了系统能量相当于反向畴界增加位错继续运动需要更高的能量起到强化作对于面心立方结构中的短程有序固溶体位错运动阻力可表示为
E：弹性模量； γ：切应变；G：剪切模量
3
3. 弹性模量影响因素 弹性模量主要取决于金属本性，与晶格类型和原子间距 密切相关。 过渡族金属Fe、Ni、Mo、W、Mn、Co等弹性模量都很 大。 合金中固溶合金元素随可改变晶格常数，但对钢铁材料 改变不大。 热处理改变组织对弹性模量影响不大。
（1）加工硬化率明显高于单晶体，无第一阶段。
（2）加工硬化率高。
要使处于硬取向的滑移
系启动，必须增大外力；
塑性变形过程中各晶粒 内部运动位错的强烈交互 作用使位错塞积严重，晶 界处应力集中，硬化曲线 很陡，加工硬化率高。
应力，MN/mm2
伸长，%
32
4. 加工硬化作用及工程应用
（1）通过冷变形强化金属材料 是一些金属材料强化的重 要手段，如铜、铝、奥氏体不锈钢等。 通过拔丝、轧板、拉伸使金属材料在成型的同时，整 体强化。
Lecture 8-金属的物理屈服和形变强化总结
16
形变强化的工程意义
形变强化指数n值的意义十分明显: (1) 若金属n值较大, 机件在服役时承受偶然过载的能力 也较大, 有利于局部超载情况下的安全服役; (2) n对材料冷变形工艺有重要影响, 使金属塑性变形均 匀进行, 保证冷变形顺利进行; (3) 与合金化、热处理一样, 形变强化是一种重要的金属 强化方法; (4) 形变强化可降低塑性, 改善低碳钢切削加工性能。
第I阶段: 易滑移阶段，最易滑 移的滑移系发生滑移, 这一阶 段位错运动阻力较小, 仅发生 单系滑移。
d 1 d
d 1 d
单晶体的变形曲线
第I阶段形变强化系数θ1较小, 为10-4G数量级。
10
第II阶段：线性强化阶段 形变强化速率大,θII≈G/300, 变形曲线为直线, 多个滑移系 被开动, 产生多系交叉滑移, 形成割阶、固定位错和胞状 结构等障碍, 阻碍位错运动, 表现为形变强化速率升高. 第III阶段：抛物线强化阶段 强化曲线呈抛物线状, θIII随变形增 加而减少。对于那些容易交滑移 的晶体, 如BCC金属和层错能高的 FCC等, 其第II阶段很短, 位错滑移 快速进入第III阶段。
含0.13% C的低碳钢
21
颈缩现象和抗拉强度
颈缩: 在拉伸过程中, 金属由 均匀塑性变形阶段过渡到不 均匀集中塑性变形阶段时, 变 形集中于局部区域的现象, 颈缩的起点就是外加载荷的 最高点, 即抗拉强度σb。 颈缩是均匀塑性变形和不均匀塑性变形二者取一的结 果, 塑性变形产生两个变化: 一是形变强化, 二是横截 面积减小。
24
抗拉强度Rm (σb)
抗拉强度是金属试样在拉伸过程中所能承受的最大拉 伸应力, 反应金属最大均匀塑性变形的抵抗力。 对于不同性质的材料, 抗拉强度有不同的内涵： (1) 韧性金属材料,σb表示静拉伸条件下的最大承载应力; (2) 脆性金属材料,σb表示金属的断裂强度; (3) σb大小取决于屈服强度和应变硬化指数, 抗拉强度主 要取决于材料内部原子结合能力, 提高σb非常困难。
形变强化
冶金工程学术语
01 简介
03 影响
目录
02 组织演变 04 总结
形变强化，即加工硬化，属于典型的四种金属强化方式之一，workinghardening：随着塑性变形量的增加， 金属流变强度也增加，这种现象称为形变强化或加工硬化。
简介
形变强化是指在金属的整个形变过程中当外力超过屈服强度后，要塑性变形继续进行必须不断增加外力，从 而在真实的应力-应变曲线上表现为应力不断上升。
谢谢观看
影响
奥氏体晶粒大小对形变强化相变的影响
通过工艺得到平均截径分别为7,14,17,21,24,44μm等六种不同的奥氏体晶粒组织,以50℃ /s的速度快冷到 形变温度800-740℃时为过冷状态,形变结束后水淬试样的组织变化表明,变形促进了过冷奥氏体向铁素体的转变 形变强化相变铁素体往往以颗粒状形貌沿原奥氏体晶界析出,向晶粒内部外沿生长同一奥氏体晶粒大小级别的试样, 随形变温度的降低与应变量的提高,铁素体转变量增加。在三个形变温度下,奥氏体晶粒对相变转变量的影响并不 相同原始奥氏体晶粒较粗大的,变形结束后铁素体体积分数较少随奥氏体晶粒尺寸逐渐减小,转变量增加相变前奥 氏体晶粒小于某一尺寸时,奥氏体晶粒尺寸分别为7μm与7μm的试样,由于变形的均匀性,随着应变向晶内的传递, 晶界及晶内都可能成为相变形核的优先部位,在40-800℃形变温度范围内,形变强化相变迅速完成,同时可能获得 细小的分布均匀的铁素体晶粒组织但随奥氏体晶粒尺寸增大,达到相同转变量的形变温度降低当驱动力足够大时, 在过冷较大的低于740℃时的50%变形,或象等提出的采用大应变,都会导致形核速率与形核部位的同时增加,转变 就能迅速完成这时奥氏体晶粒大小的影响并不明显 。
用AISI304钢与Cr－Mn－N双相不锈钢进行了磨损和腐蚀磨损试验，测定了磨损和磨蚀的体积损失随载荷及接 触应务的变化关系及磨痕的显微硬度，观察了磨痕形貌及Cr－Mn－N双相不锈钢形变引起的位错滑移及增殖。结 果表明，双相Cr－Mn－N不锈钢具有较强的形变强化能力，良好的耐磨性和耐腐蚀性。在不降低合金耐蚀性的前 提下，利用合金本身的形变强化能力提高其耐磨蚀性能，是一种开发磨蚀合金的有效途径 。
金属材料的形变加工及强化机制
金属材料的形变加工及强化机制金属材料是工程材料的主要类别之一，其广泛应用于各个领域，包括制造业、建筑业、航空航天等。
随着科技的不断进步和人们对质量和效率的要求不断提高，对金属材料的性能要求也越来越高。
在金属材料制造加工的过程中，形变加工是一种常见的加工方法，可以改变材料的形状和性能，以满足不同的需求。
同时，强化机制是形变加工过程中的重要环节，可以有效地提高材料的强度和硬度。
一、形变加工金属材料的形变加工是指通过施加外力，改变其形状和尺寸的过程。
主要包括拉伸、压缩、挤压、剪切、弯曲等工艺。
形变加工是将金属材料从原始状态变形成一定形状的过程。
形变加工必须遵循一定的规律和要求，以确保加工质量和安全性。
拉伸和压缩是常用的形变加工方法。
拉伸是指将材料拉伸到一定长度，使其变细并增长。
压缩是指将材料压缩到一定尺寸，并在此过程中改变其形状。
拉伸和压缩加工是制造金属材料产品的重要工艺。
挤压也是一种常用的形变加工方法。
挤压是将坯料经过一定形状的模口，通过极大的应力来加工材料。
挤压不会改变材料的截面形状，而是改变其长度和形状。
挤压加工主要用于生产管材、棒材等形状。
剪切和弯曲是将金属材料进行消耗性的改变，并形成所需的形状。
剪切和弯曲的加工过程更加复杂，需要比拉伸、压缩和挤压更多的力量和精确的控制。
二、强化机制在形变加工过程中，金属材料的性能可以得到有效提升。
这是因为形变加工可以改变金属材料的晶体结构和组织状态，从而使其具有更高的强度和硬度。
金属材料在形变加工过程中，其结晶状态会逐渐转变为亚晶状态。
亚晶状态具有更密集的结晶分布，可增加晶体与晶体之间的卡合力，从而大大提高材料的强度和硬度。
此外，在加工过程中，金属材料还会发生晶界的移动和形成新的局部位错，这些位错可以阻止晶体间滑移的扩散和排列，进一步提高材料的强度和硬度。
由于这些强化机制的相互作用和累积效应，加工后的金属材料的强度和硬度已经达到了远高于原始状态的水平，具有更好的耐用性、抗冲击性和耐磨性。
金属材料的强化方法 细晶强化 沉淀强化 固溶强化 第二相强化 形变强化
有色金属的强度一般较低。
例如, 常用的有色金属铝、铜、钛在退火状态的强度极限分别只有80～100MPa 、220MPa 和450～600MPa 。
因此, 设法提高有色金属的强度一直是有色冶金工作者的一个重要课题。
目前, 工业上主要采用以下几种强化有色金属的方法。
1 固溶强化纯金属由于强度低, 很少用作结构材料, 在工业上合金的应用远比纯金属广泛。
合金组元溶入基体金属的晶格形成的均匀相称为固溶体。
形成固溶体后基体金属的晶格将发生程度不等的畸变, 但晶体结构的基本类型不变。
固溶体按合金组元原子的位置可分为替代固溶体和间隙固溶体; 按溶解度可分为有限固溶体和无限固溶体; 按合金组元和基体金属的原子分布方式可分为有序固溶体和无序固溶体。
绝大多数固溶体都属于替代固溶体、有限固溶体和无序固溶体。
替代固溶体的溶解度取决于合金组元和基体金属的晶体结构差异、原子大小差异、电化学性差异和电子浓度因素。
间隙固溶体的溶解度则取决于基体金属的晶体结构类型、晶体间隙的大小和形状以及合金组元的原子尺寸。
纯金属一旦加入合金组元变为固溶体,其强度、硬度将升高而塑性将降低, 这个现象称为固溶强化。
固溶强化的机制是: 金属材料的变形主要是依靠位错滑移完成的, 故凡是可以增大位错滑移阻力的因素都将使变形抗力增大, 从而使材料强化。
合金组元溶入基体金属的晶格形成固溶体后, 不仅使晶格发生畸变, 同时使位错密度增加。
畸变产生的应力场与位错周围的弹性应力场交互作用, 使合金组元的原子聚集在位错线周围形成“气团”。
位错滑移时必须克服气团的钉扎作用, 带着气团一起滑移或从气团里挣脱出来, 使位错滑移所需的切应力增大。
此外, 合金组元的溶入还将改变基体金属的弹性模量、扩散系数、内聚力和晶体缺陷, 使位错线弯曲, 从而使位错滑移的阻力增大。
在合金组元的原子和位错之间还会产生电交互作用和化学交互作用, 也是固溶强化的原因之一。
固溶强化遵循下列规律: 第一, 对同一合金系, 固溶体浓度越大, 则强化效果越好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.2 塑性变形加工及强化
在变形过程中稳定（不长大）
实际产业化应用有一定难度。
交滑移（螺位错）、位错的交截（割阶）、固定位错
、位错的塞积
1.3 孪生：
当晶体难以进行滑移时所采用的一种变形方式， 常发生在hcp结构金属Zn、Mg、Cd等或低温下 变形的金属中。
1.4 晶体的扭折 当晶体不能进行滑移或孪生变形时，所作的不均 匀局部塑性变形。
2 多晶体塑性变形特点
各晶粒变形的不同时性（与各晶粒的位向有关）；
A：铝合金板材：轧制硬化＋固溶软化
B：铜合金管材：挤压硬化＋退火软化
C：高合金电阻丝：拉丝＋中间退火
D：高温塑性变形：动态回复与动态再结晶
E：应变时效：应变导致沉淀析出 F：应变诱发马氏体：耐磨高锰钢、奥氏体不锈 钢、无磁高锰钢 G：喷丸（沙）表面强化
6 超塑性
材料延伸率大于100％的特性。必须满足以下条件： A：在Tm 大于0.5Tm 的高温下出现 B：要求变形速度小（形变速率小于0.001/s） C：微观组织为细小等轴晶（10微米以下），且晶 粒
形变强化
《材料强度学》课程内容之四
2008年5月25日
1 单晶体塑性变形基础
1.1 外力应力作用下的滑移现象： 滑移面（密排面）、滑移方向（密排方向）、滑移系 滑移线、滑移带； 滑移的临界分切应力： = (cos cos) F/A cos cos－Schmid 取向因子
滑移时晶面的转动、多滑移（由于晶面转动）
= 0 ＋ Gb 1/2
1 交滑移产生 使位错运动 阻力减小； 2 位错缠结所 形成的位错 胞减小的位 错运动自由 程，使位错 运动阻力增 大。 切应变
3.2 多晶体的加工硬化
拉 应 力 晶粒尺寸 0.11mm
0.53mm
切应变
无单系滑移阶段，且与晶粒尺寸有很大关系。
4 塑性变形后的残余应力和点阵畸变
各晶粒系上滑移，才能避免产生空隙而导致材料破坏）。
3 塑性变形后金属性能的变化
强度、硬度提高，塑性、韧性下降 导电性、导磁性下降，化学活性增加（能量 增高）、腐蚀速度加快（应力腐蚀）。
3.1 单晶体的加工硬化
切 应 力 易滑移（单 系滑移）阶 段，仅取向 有利的滑移 系开动。故 加工硬化率 低。 屈服点 单系滑移发 展到晶体转 动，多个滑 移系开动， 固定位错、 位错割阶产 生，位错运 动阻力加大， 故加工硬化 率急剧增加。
1.2 滑移的位错机制： 位错运动的点阵阻力派－纳力（Peierls－Nabarro） ＝ 2G/(1- )exp[-2a/(1- )b] = 2G/(1- )exp[-2W/(1- )b] W= a/(1- ), 称为位错宽度，a－滑移面间距 可以看出密排面和密排方向的阻力最小。
宏观残余应力（第一类残余应力）：大范围 微观残余应力（第二类残余应力）：晶粒间 点阵畸变（第三类残余应力）：点阵缺陷（占金属 变形储存能的80－90％，总变形储存能又占塑性变 形能的约10％，其余为热量散发）。 热力学不稳定状态，是变形金属回复与再结晶的驱 动力。
5 形变强化的应用
5.1 冷拉高强度钢丝
