商用车电气系统培训
商用车电器系统
章剑兵 2012年10月21日
一 汽车电器基础 二 电气系统介绍 三 典型系统介绍 四 电气故障排查分享 五 故障案例解析
汽车电器分类
电气
电子 其它电器
整车电路解析 车身控制器（BCM、ETACS） 整车线束及线束附件 继电器盒及继电器 空调系统 仪表及显示系统 变换开关 音响娱乐系统 雨刮洗涤系统 电器附件
仪表电源12V
二、电气系统介绍
3、电器盒-整车电路控制的核心：
驾驶室电器 盒
发动机故障诊 断接口
底盘电器盒
二、电气系统介绍
3.1驾驶室保险丝盒功能贴纸（杂物盒内侧）
帅铃
二、电气系统介绍
3.2底盘电器盒功能贴纸（电器盒上盖内侧）
二、电气系统介绍
3.3 保险丝
二、电气系统介绍
帅铃用到的保险丝（By美国力特/日本太平洋）
BCM—Body Control Model（车身控制模块），功能与 ETACS相似
输入
控制
输出
二、电气系统介绍
蓄电池
点火开关
发电机 “ L “端子
喷水开关
间歇雨刷开关
间歇雨刷电阻调整开关
后风挡除霜开关
安全带开关
点火钥匙警报开关
开锁/闭锁开关
车速传感器
安全气囊碰撞开关 (from A/BCM) 自动灯关传感器
成本控制
IG1保险 IG2保险 冷凝器风扇保险 紧急灯保险
保险的选取原则：保护导线与用电设备
对于使用常电源的电器设备，务必避免有可能出现的虚短路，这是严重的火灾隐患！
二、电气系统介绍
2.3 ACC电源解析
ACC：accessory的缩写，中文为附件，ACC电源是为车辆附件提供电源 符合以下两个条件，即纳入ACC电源控制
章剑兵 2012年10月21日
一 汽车电器基础 二 电气系统介绍 三 典型系统介绍 四 电气故障排查分享 五 故障案例解析
汽车电器分类
电气
电子 其它电器
整车电路解析 车身控制器（BCM、ETACS） 整车线束及线束附件 继电器盒及继电器 空调系统 仪表及显示系统 变换开关 音响娱乐系统 雨刮洗涤系统 电器附件
仪表电源12V
二、电气系统介绍
3、电器盒-整车电路控制的核心：
驾驶室电器 盒
发动机故障诊 断接口
底盘电器盒
二、电气系统介绍
3.1驾驶室保险丝盒功能贴纸（杂物盒内侧）
帅铃
二、电气系统介绍
3.2底盘电器盒功能贴纸（电器盒上盖内侧）
二、电气系统介绍
3.3 保险丝
二、电气系统介绍
帅铃用到的保险丝（By美国力特/日本太平洋）
BCM—Body Control Model（车身控制模块），功能与 ETACS相似
输入
控制
输出
二、电气系统介绍
蓄电池
点火开关
发电机 “ L “端子
喷水开关
间歇雨刷开关
间歇雨刷电阻调整开关
后风挡除霜开关
安全带开关
点火钥匙警报开关
开锁/闭锁开关
车速传感器
安全气囊碰撞开关 (from A/BCM) 自动灯关传感器
成本控制
IG1保险 IG2保险 冷凝器风扇保险 紧急灯保险
保险的选取原则：保护导线与用电设备
对于使用常电源的电器设备，务必避免有可能出现的虚短路，这是严重的火灾隐患！
二、电气系统介绍
2.3 ACC电源解析
ACC：accessory的缩写，中文为附件，ACC电源是为车辆附件提供电源 符合以下两个条件，即纳入ACC电源控制
商用车基础知识培训课件(上篇)
图3中的车是属于10×4车型，同样我们用红 色圈出了驱动轮
卡车分类——按驱动方式分
树立万众品牌 做分期行业领导者 The brand to make the stage set up industry leader
4*2
6*2
6*4
6*6
8*2
8*4
8*8
10*4
卡车分类——按吨位分
树立万众品牌 做分期行业领导者 The brand to make the stage set up industry leader
柴油发动机
液化石油气发动机
卡车发动机分类——直列式4缸发动机 树立万众品牌 做分期行业领导者 The brand to make the stage set up industry leader
国内常见发动机产品：
五十铃发动机、康明斯发动机、大连柴油发动机、无锡柴油发动机
卡车发动机分类——直列式6缸发动机 树立万众品牌 做分期行业领导者 The brand to make the stage set up industry leader
发动机马力
重要概念：
1马力（HP）＝0.746千瓦（KW） 1千瓦（KW）＝1.36马力（HP）
马力/功率转换对照表
功率（KW） 88 ≤ KW＜132 132 ≤ KW＜176 176 ≤ KW＜206 206 ≤ KW＜257
257＜ KW
树立万众品牌 做分期行业领导者 The brand to make the stage set up industry leader
罐式车厢
自卸车厢
冷藏车厢
卡车电气设备
树立万众品牌 做分期行业领导者 The brand to make the stage set up industry leader
商用车电气系统培训(一)
商用车电气系统培训(一)商用车电气系统培训随着商用车辆市场的不断扩大，在汽车行业企业中，商用车销售所占比例也不断提升。
商用车电气系统作为商用车辆的重要组成部分，其质量对车辆的安全性和使用寿命至关重要。
为了确保商用车辆的质量和可靠性，商用车电气系统培训非常必要。
1. 培训内容商用车电气系统培训的内容丰富多样，主要包括以下几个方面：（1）汽车电气系统基础知识：包括电路、电磁、电子元器件、线路连接及电路图等方面的基础知识。
（2）商用车电气系统构成和功能：商用车电气系统包括发电机、电池、起动机、车灯、电磁气门等多个组成部分，每个部分都有不同的功能和作用。
（3）常见故障排除和维护：商用车电气系统在使用过程中容易出现故障，例如电池无法充电、车灯无法正常亮起等，培训中应该教授解决这些问题的方法和技巧，如检查电路连接是否良好、检查电磁气门的接口是否正确等。
2. 培训形式商用车电气系统培训形式多样，可以采用两种形式：（1）现场培训：由汽车行业专业人员现场授课，学员可以实地学习不同车型的商用车电气系统和相关的维护方法。
（2）在线培训：通过互联网进行培训，方便学员选择学习时间和地点，内容和现场培训相似。
3. 培训目标商用车电气系统培训的主要目标是提升车辆售后服务人员和维修人员的专业技能和素质，以便将所学知识和技能应用于实践工作中，提高商用车售后服务的水平和质量。
4. 培训效果商用车电气系统培训的效果可通过如下方面来评价：（1）参加培训的人员能够掌握商用车电气系统的相关知识和技能，提高对商用车电气系统的认知程度。
（2）学员能够灵活运用所学知识和技能，快速解决商用车电气系统的故障。
（3）商用车售后服务质量得到提升，客户推荐度提高，企业市场竞争力增强。
综上所述，商用车电气系统培训对于商用车行业及企业发展具有重要的意义，其培训内容丰富，形式多样，目标明确，效果显著，是商用车企业提高售后服务和市场竞争力的重要途径之一。

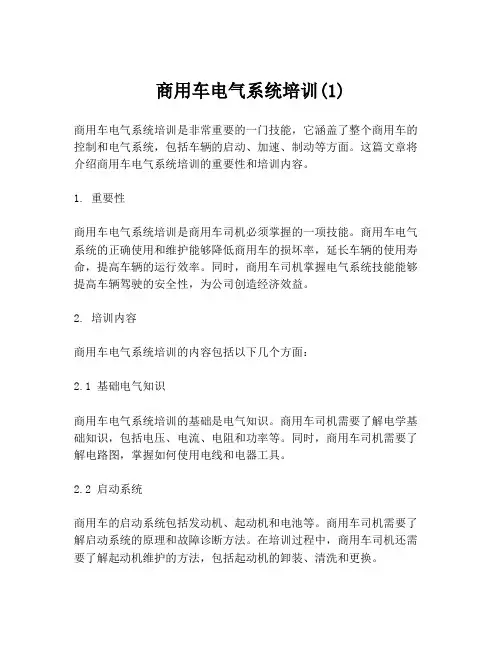

商用车电气系统培训(1)
商用车电气系统培训(1)商用车电气系统培训是非常重要的一门技能，它涵盖了整个商用车的控制和电气系统，包括车辆的启动、加速、制动等方面。
这篇文章将介绍商用车电气系统培训的重要性和培训内容。
1. 重要性商用车电气系统培训是商用车司机必须掌握的一项技能。
商用车电气系统的正确使用和维护能够降低商用车的损坏率，延长车辆的使用寿命，提高车辆的运行效率。
同时，商用车司机掌握电气系统技能能够提高车辆驾驶的安全性，为公司创造经济效益。
2. 培训内容商用车电气系统培训的内容包括以下几个方面：2.1 基础电气知识商用车电气系统培训的基础是电气知识。
商用车司机需要了解电学基础知识，包括电压、电流、电阻和功率等。
同时，商用车司机需要了解电路图，掌握如何使用电线和电器工具。
2.2 启动系统商用车的启动系统包括发动机、起动机和电池等。
商用车司机需要了解启动系统的原理和故障诊断方法。
在培训过程中，商用车司机还需要了解起动机维护的方法，包括起动机的卸装、清洗和更换。
2.3 充电系统商用车的充电系统主要包括电池、发电机和电气回路。
商用车司机需要了解如何维护充电系统，包括电池维护、发电机维护和电气回路维护。
在培训过程中，商用车司机需要了解如何使用万用表和示波器等仪器来检测电气系统的问题。
2.4 灯光系统商用车的灯光系统包括前灯、后灯、示宽灯和制动灯等。
商用车司机需要了解如何使用灯光系统，包括灯光的切换和故障诊断。
在培训过程中，商用车司机还要了解改装灯光系统的规定和注意事项。
2.5 制动系统商用车的制动系统包括制动踏板、制动盘和制动片等。
商用车司机需要了解制动系统的原理和操作方法。
在培训过程中，商用车司机还需要了解制动片的更换和制动系统维护。
总之，商用车电气系统培训是商用车司机必须掌握的一项技能。
商用车司机需要了解电气知识、启动系统、充电系统、灯光系统和制动系统等方面的知识，掌握电气系统的正确使用和维护能够为公司创造经济效益，同时提高车辆驾驶的安全性。
电气系统培训课件ppt
成和元件。
直流电路
分析直流电路的基本原理、欧 姆定律、基尔霍夫定律等。
交流电路
探讨交流电的产生、性质和特 点，以及交流电路的分析方法
。
电磁场与电磁感应
讲解电磁场的基本概念、磁场 、电场和电磁感应的原理及应
用。
电路分析
电路元件
介绍电阻、电容、电感 等基本电路元件的特性
、符号和单位。
电路分析方法
讲解电压、电流、功率 等参数的计算方法，以 及电路的串并联和等效
电气系统设计的计算与优化
总结词
电气系统设计的计算与优化方法
详细描述
电气系统设计的计算主要包括负荷计算、短路电流计算、电气设备选择等，优化方法包括提高系统效 率、降低损耗、合理配置备用电源等，这些计算和优化有助于提高电气系统的性能和可靠性。
电气系统设计的规范与标准
总结词
电气系统设计的规范与标准概览
符合规范
安装过程应符合相关的电气工程规 范，包括接线、布线、设备安装等 ，以确保系统的稳定性和可靠性。
合理布局
在安装时，应合理规划电气系统的 布局，考虑未来的扩展和维护，以 及使用的便利性。
电气系统的调试与检测
01
02
03
功能测试
在安装完成后，应对电气 系统进行全面的功能测试 ，确保各部分都能正常工 作。
详细描述
电气系统设计应遵循国家和行业的规范与标准，如《建筑电 气设计规范》、《供配电系统设计规范》等，规范与标准对 电气系统的设计、施工、验收等方面提出了明确的要求和指 导。
04
电气系统安装与维护
电气系统安装的基本要求与规范
确保安全
在安装电气系统时，首要任务是 确保安全，遵循国家和地方的安 全规定，采取必要的安全措施。
直流电路
分析直流电路的基本原理、欧 姆定律、基尔霍夫定律等。
交流电路
探讨交流电的产生、性质和特 点，以及交流电路的分析方法
。
电磁场与电磁感应
讲解电磁场的基本概念、磁场 、电场和电磁感应的原理及应
用。
电路分析
电路元件
介绍电阻、电容、电感 等基本电路元件的特性
、符号和单位。
电路分析方法
讲解电压、电流、功率 等参数的计算方法，以 及电路的串并联和等效
电气系统设计的计算与优化
总结词
电气系统设计的计算与优化方法
详细描述
电气系统设计的计算主要包括负荷计算、短路电流计算、电气设备选择等，优化方法包括提高系统效 率、降低损耗、合理配置备用电源等，这些计算和优化有助于提高电气系统的性能和可靠性。
电气系统设计的规范与标准
总结词
电气系统设计的规范与标准概览
符合规范
安装过程应符合相关的电气工程规 范，包括接线、布线、设备安装等 ，以确保系统的稳定性和可靠性。
合理布局
在安装时，应合理规划电气系统的 布局，考虑未来的扩展和维护，以 及使用的便利性。
电气系统的调试与检测
01
02
03
功能测试
在安装完成后，应对电气 系统进行全面的功能测试 ，确保各部分都能正常工 作。
详细描述
电气系统设计应遵循国家和行业的规范与标准，如《建筑电 气设计规范》、《供配电系统设计规范》等，规范与标准对 电气系统的设计、施工、验收等方面提出了明确的要求和指 导。
04
电气系统安装与维护
电气系统安装的基本要求与规范
确保安全
在安装电气系统时，首要任务是 确保安全，遵循国家和地方的安 全规定，采取必要的安全措施。
《汽车电气系统》PPT课件
驻车刹车使用灯（Parking Brake Lamp）
冷却水温警告灯（Water Temperature Lamp）
阻风门使用灯（C精h选o课c件kpLpt amp）
47
照明系统要求
不同汽车的照明及信号系统是不完全相同的，除了美观、 实用外，必须满足两个要求
1、一是保证运行安全； 2、二是符合交通法规。
精选课件ppt
43
2. 无触点电子点火系的组成
点火开关：作 用是控制电路
通电。
点火线圈：作用是将 12V低压电变为15～
25KV高压电。
火花塞：作用是 将高压电引入气 缸并产生火花点
燃混合气。
电源：作 用是供给
电能
点火器：作 用是控制初 级电路通断
分电器：提供点火信 号；按顺序分配火花 到各缸；按发动机工
精选课件ppt
13
蓄电池保养规定
每1～2个月应将蓄电池从车上拆下，在充电室 给予补充充电一次，以延长蓄电池寿命.
带电解液存放的蓄电池每1～2个月补充充电一 次，以防止硫化
精选课件ppt
14
2.发电机
· 发电机为主电源，发电机正常工作时，由 发电机向全车用电设备供电，同时给蓄电池充 电。
汽车所用的发电机有直流发电机、交流发 电机。
·调节器的作用是使发电机的输出电压保持
恒定。
精选课件ppt
15
（1）发电机的功用
发电机是汽车的主要电源，其功用是在发动
机正常运转时（怠速以上），向所有用电设备
（起动机除外）供电，同时向蓄电池充电。
精选课件ppt
16
（2）发电机的分类
汽车用发电机可分为直流发电机和交流发电机， 由于交流发电机在许多方面优于直流发电机， 直流发电机已被淘汰，目前所有汽车均采用交 流发电机。
汽车电气培训课件
蓄电池充电过程具有以下特征：
①正、负极板上的活性物质逐渐由PbSO4转变为 PbO2和Pb。
② 随着充电的进行，电解液中的水减少、H2SO4 增多，电解液密度上升。
③ 随着充电的进行，PbSO4的减少及PbO2和Pb 的增多，蓄电池内阻减小；同时，蓄电池的供电能 力逐渐恢复。
蓄电池的容量及影响因素
补充充电分两个阶段进行。
第一阶段电流值一般为蓄电池额定容量的1/10，充电 至单格电池端电压达2.4V，而且电解液中放出气泡， 再进行第二阶段的充电。第二阶段的充电电流为第一阶 段的1/2，充电至端电压和电解液密度在3h内稳定不变 为止。
蓄电池的常见故障
蓄电池的常见故障可以分为外部故障和内部故障。 外部故障有极桩腐蚀、极桩松动、封胶干裂等，可以直 接通过外观检查发现，并根据具体情况进行维修或更换。 内部故障包括极板硫化、自放电、活性物质脱落等，需 要根据使用和维护过程中的现象进行仔细分析，确定原因， 视情处理。
各单格电池串联后，两端的正负极柱穿出电池盖，分 别形成蓄电池的正负极桩。正极桩较粗，标有“+”号或涂 红色；负极桩较细，标有“-”号或涂兰色、绿色等。
蓄电池的型号:
在《铅蓄电池产品型号编制方法》中规定，铅蓄电池 的型号由四部分组成，内容及排列格式如下:
串联的单 体电池数
铅蓄电池 铅蓄电池 的类型 的特征
蓄电池放电过程具有以下特征：
①正、负极板上的活性物质逐渐转变为PbSO4。 ②随着放电的进行，电解液中的H2SO4减少，水增多， 电解液密度下降。
③随着PbSO4的增多，蓄电池内阻增大。同时，由于 PbSO4附着于极板表面，使电解液与PbO2和Pb接触面越 来越少，蓄电池的供电能力逐渐下降。
2.充电过程
商用车基础培训课件
商 用
北 福 汽 田
汽 车
东 风 一
解
扬 亚
州 星
汽
放
商用车
中国商用车生产企业——厦门金龙
厦门金龙联合汽车工业有限公司（业内简称“大金龙”）成立于1988 年12月，专门致力于大、中、轻型客车整车研发、生产和销售。公司总 部三个生产基地，年产客车能力达5万辆，旗下产品涵盖从4.8米到18 米各型客车，广泛应用于客运、旅游、团体、公交和专用车等领域。
国标《GB/T9417-1998》汽车产品型号编制规则
-- 字母 --数字 --字母或数字 的组合
车辆类别代号 1 2 3
车辆种类 载货汽车 越野汽车 自卸汽车
车辆类别代号 4 5 6
车辆种类 牵引汽车 专用汽车 客车
车辆类别代号 7 8 9
车辆种类 轿车 半挂车
商用车分类——车辆型号编制规则
国内商用车辆型号编制规则示例
一汽解放卡车厂 一汽解放青岛汽车厂 一汽解放无锡柴油机厂 道依茨一汽（大连）柴油机有限公司 一汽解放发动机分公司 一汽解放车桥分公司 一汽解放变速箱分公司
标识：取第一汽车中一汽为核 心元素，经组合/演变，构成雄鹰 视觉效果;寓意：第一汽车搏击长 空，展翅翱翔．
中国商用车生产企业——东风商用车
东风商用车公司总部位于湖北省十堰市,主要业务为“东风”品牌中重型载 货汽车、专用车、客车、客车底盘及发动机、驾驶室、车架等总成零部件与 铸锻毛坯件的生产与销售，年生产能力30万辆，拥有7个专业厂、10个子公 司，固定资产超过150亿元，是国内目前规模最大的商用车生产基地。 目前旗下卡车品牌有东风天龙、天锦、大力神等汽车产品品牌。
商用车电器设备一般由电源、启动设备、仪表信号、照明、电子控制 及辅助电器等组成
汽车电气系统ppt课件
柴油机的启动转速为150～300r/min。5KW(24V)
3)启动系的组成;
蓄电池、启动机、启动继电器、点火开关等。
3、启动方式
1）人力启动： 用手摇启动或绳索拉动。启动 方式最简单但不方便，常用于农用车。
2）电动机启动：用电动机作为机械动力 。启动 迅速，可重复使用，广泛使用。
3）辅助汽油机启动：只适用于大功率柴油发动机 的启动。
❖ 1. 触点振动式电压调节器
❖
利用触点开、闭的作用，在发电机转速变
化时，改变磁场电路的电阻，从而改变磁场电流
和磁场磁通的方法保持发电电压恒定。
❖ 2. 晶体管电压调节器
❖
利用晶体三极管的并关作用，控制发电
机电路的通、断，调节磁场电流和磁场的磁通，
在发电机转速变化时维持其端电压不变。
第三节 内燃机启动系
❖ 1. 启动定义;
❖
静止→运转
❖
方式;
❖
电动(电动机带动飞轮)
❖
手动(手摇启动爪转动)
2、启 动 条 件
1）启动转矩：
能够使曲转旋转的最低转矩称为启动转矩。启动 阻力矩与发动机压缩比、温度、机油粘度等有关。
2）启动转速：
能使发动机启动的曲轴最低转速称为启动转速。
在0～20℃时，
汽油机的启动转速为50～70 r/min，1.5KW (12V)
电解液
负极板
充电完毕:见下页
电动势与电解液比重的关系
第二节 交流发电机及调节器
❖正常状态:
❖
发电机对点火系及各用电设备供电外，
还对蓄电池充电。
❖一、交流发电机
❖ 1. 发电原理
发电机的转子为旋转磁场，磁场和定子绕组
之间产生相对运动，在三相绕组中产生正弦交 流电动势。通过改变磁场线圈电流的大小，即 可控制交流发电机的输出电压的高低。
3)启动系的组成;
蓄电池、启动机、启动继电器、点火开关等。
3、启动方式
1）人力启动： 用手摇启动或绳索拉动。启动 方式最简单但不方便，常用于农用车。
2）电动机启动：用电动机作为机械动力 。启动 迅速，可重复使用，广泛使用。
3）辅助汽油机启动：只适用于大功率柴油发动机 的启动。
❖ 1. 触点振动式电压调节器
❖
利用触点开、闭的作用，在发电机转速变
化时，改变磁场电路的电阻，从而改变磁场电流
和磁场磁通的方法保持发电电压恒定。
❖ 2. 晶体管电压调节器
❖
利用晶体三极管的并关作用，控制发电
机电路的通、断，调节磁场电流和磁场的磁通，
在发电机转速变化时维持其端电压不变。
第三节 内燃机启动系
❖ 1. 启动定义;
❖
静止→运转
❖
方式;
❖
电动(电动机带动飞轮)
❖
手动(手摇启动爪转动)
2、启 动 条 件
1）启动转矩：
能够使曲转旋转的最低转矩称为启动转矩。启动 阻力矩与发动机压缩比、温度、机油粘度等有关。
2）启动转速：
能使发动机启动的曲轴最低转速称为启动转速。
在0～20℃时，
汽油机的启动转速为50～70 r/min，1.5KW (12V)
电解液
负极板
充电完毕:见下页
电动势与电解液比重的关系
第二节 交流发电机及调节器
❖正常状态:
❖
发电机对点火系及各用电设备供电外，
还对蓄电池充电。
❖一、交流发电机
❖ 1. 发电原理
发电机的转子为旋转磁场，磁场和定子绕组
之间产生相对运动，在三相绕组中产生正弦交 流电动势。通过改变磁场线圈电流的大小，即 可控制交流发电机的输出电压的高低。
商用车电气系统的设计PPT文档共34页
商用车电气系统的设计
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、汽车电器基础
4 电路控制原理
一、汽车电器基础
• 所以,如果有人问什么时候发生了故障，应 该回 答：“把点火开关打开，并按了灯泡开关的 情况下灯不亮，那这个线路有问题。”
• 也就是说，各种电源和开关信号正常进入继 电器之后，故障才能从灯上显现出来。
• 所以要记住这个公式：
“输入→控制→输出”
二、电气系统介绍
2.4 IG（ON档）电源解析
IG ：ignition的缩写，中文为点火装置，它是保障整 车运转的核心电源，分为IG1与IG2
IG1：是IG电源中必须要保障的电源，除B+外，其它一 切电源均应避免与IG1抢电源，特别是在起动过程中， 其它电源均切断（卸负载），如：ECU供电
IG2：非车辆正常运行必备的大功率电源消耗设备，主 要靠发电机供电，在起动过程中需要避让用电高峰，如： 灯光
1. 可有可无，没有它不影响汽车的任何性能； 2. 在熄火状态下也可使用。
关键词：熄火时可使用、发动启动时此负载应卸掉
二、电气系统介绍
ACC电源应用实例分析
ACC
B+ 分析：
此原理存在 什么问题？
ACC
B+ຫໍສະໝຸດ 接地正确的原理应为
点火开关中ACC触 点容量是多少？ 能否承受20A的车 载电源负载？
二、电气系统介绍
二、电气系统介绍
IG1电源电路及使用设备
B+
点
火 装
BCM
ABS ……
置
二、电气系统介绍
IG2电源电路及使用设备
B+
鼓 风 机
远/
前
近
后
光
雨
灯
刮
前
后
……
雾
灯
二、电气系统介绍
2.5 ST电源解析
ST电源仅用于起动电路
由于起动电路所需功率较大，ST电源 工作时仅有受IG1与常电控制的用电器 件处于工作状态，其它与车辆正常运 行无关的用电设备均应处于断电状态
规格：7.5A 10A 15A 20A 30A
规格：30A 40A 50A 60A
提醒：如发现保险丝熔断，就要进行检查，找出熔断的原因，并在更
换保险丝以前采取必要的维修措施。
更换保险时务必使用JAC指定的型号及规格
二、电气系统介绍
3.4 帅铃 用到的继电器
额定容量：30A
耐久：>10w
用途：灯光、鼓 风机等中电流
B+
起 动 系 统
二、电气系统介绍
2.6 负电源解析
负电源：指蓄电池负极，也就是通常的接地
R1
接地电阻
+-
发动机接地
蓄电池
R2
接地电阻
R3
接地电阻
R4
接地电阻
车身接地点
车身接地点
电器件负 极接入点1
R5
接地电阻
R
水温传感器
电器件负极 接入点2
电器件负极 接入点3
R6
接地电阻 仪表接地
仪表
电器件负极 接入点4
灯光系统、底盘电器系统、门锁系统等等
一、汽车电器基础
1 汽车电路的分类
１．电源电路 ２．搭铁电路 ３．控制电路
一、汽车电器基础
2 直接控制电路与间接控制电路
直接控制电路
间接控制电路
一、汽车电器基础
3 继电器
继电器就是以小电流控制大电流的部件。 继电器的作用： 1.在通过较长的电线上减少电压降 2.减少使用大直径电线的成本，防止开关烧蚀。 3.实现特定的功能。
B
尾灯开关
大灯开关
C
雾灯开关
大灯自动位置开关
仪表电源12V
二、电气系统介绍
3、电器盒-整车电路控制的核心：
驾驶室电器 盒
发动机故障诊 断接口
底盘电器盒
二、电气系统介绍
3.1驾驶室保险丝盒功能贴纸（杂物盒内侧）
帅铃
二、电气系统介绍
3.2底盘电器盒功能贴纸（电器盒上盖内侧）
二、电气系统介绍
3.3 保险丝
二、电气系统介绍
帅铃用到的保险丝（By美国力特/日本太平洋）
水温80度，水温表已经进入红区，什么原因？ 搭铁不良
二、电气系统介绍
2、汽车电源分类
常电源 ACC电源 IG电源 ST电源 负电源
-
G+
+ 蓄电池
-
ACC IG B+ IG2 ST
用电设备 用电设备 用电设备 用电设备 用电设备
二、电气系统介绍
2.1 常电源解析
-
G+
+ 蓄电池
-
+
ACC IG B+ ST
（ON）
用电设备 用电设备 用电设备 用电设备
按用途分类： B+
为避免蓄电池亏电，常电源的直接 使用设备一般功率较小或短时使用
记忆类 时钟类 延时控制类 大电流用电器
二、电气系统介绍
2.2 常电源管理有哪些原则？（电源分配）
电喇叭保险
使用安全性
功能集中性
B+
功率均衡性
成本控制
IG1保险 IG2保险 冷凝器风扇保险 紧急灯保险
保险的选取原则：保护导线与用电设备
对于使用常电源的电器设备，务必避免有可能出现的虚短路，这是严重的火灾隐患！
二、电气系统介绍
2.3 ACC电源解析
ACC：accessory的缩写，中文为附件，ACC电源是为车辆附件提供电源 符合以下两个条件，即纳入ACC电源控制
1、电源管理
汽车停放时间较长，无法起动，什么原因？
常电电源管理
汽车熄火，遥控闭锁后，灯光仍然持续点亮，什么原因？ 常电电源管理
汽车熄火，收音机仍然持续播放，什么原因？
ACC电源管理
汽车起动瞬间，正在播放的音响系统突然重启，什么原因？ ACC电源管理
所有用电设备开启时，汽车无法起动，什么原因？ IG1电源管理
商用车电器系统
章剑兵 2012年10月21日
一 汽车电器基础 二 电气系统介绍 三 典型系统介绍 四 电气故障排查分享 五 故障案例解析
汽车电器分类
电气
电子 其它电器
整车电路解析 车身控制器（BCM、ETACS） 整车线束及线束附件 继电器盒及继电器 空调系统 仪表及显示系统 变换开关 音响娱乐系统 雨刮洗涤系统 电器附件
BCM—Body Control Model（车身控制模块），功能与 ETACS相似
输入
控制
输出
二、电气系统介绍
蓄电池
点火开关
发电机 “ L “端子
喷水开关
间歇雨刷开关
间歇雨刷电阻调整开关
后风挡除霜开关
安全带开关
点火钥匙警报开关
开锁/闭锁开关
车速传感器
安全气囊碰撞开关 (from A/BCM) 自动灯关传感器
额定容量：80A
耐久：>10w
用途：启动等大 电流
二、电气系统介绍
4、车身控制器
ETACS—Electric Time and Alarm Control System（时间 和报警电子控制系统），工作时接收各种输入信号，并根 据输入信号的变化控制输出方式，通常输入低位（搭铁） 信号，输出也为低位（搭铁）信号。ETACS电脑输出搭铁信 号控制各种继电器、调节器和电动机工作。
