TC5613塔机技术性能参数

联系函

:

感谢项目使用我方的塔吊！

现将该塔吊的性能参数和基础资料提供给项目，以便项目了解塔吊的性能，为塔吊的准确定位和基础施工提供参考。同时，为了保证我方能够顺利地在武汉市安全监督检查站顺利完成塔吊安装的申报、注册、验收等工作，保证塔吊能够及时安装，保证塔吊正常投入使用，请贵方及时向我方提供与塔吊基础施工的有关资料：

1、《塔吊基础施工方案》一份；

（加盖贵方和监理单位的公章，并有相应技术负责人的审核签字）

2、《隐蔽工程验收记录》一式二份；

（加盖贵方和监理单位的公章，并有工程项目总监的签字）

在此，感谢项目对我方工作的理解、支持与配合！我方将秉承“服务于项目”的原则，以端正的服务态度和优良的服务质量回报贵方！此致

敬礼

中建三局第二建设工程有限责任公司

机械设备租赁公司

年月日

附：

1、TC5613型塔吊的性能参数（含塔吊附着高度）。

2、TC5613型塔吊的基础资料

TC5613塔机技术性能参数

TC5613塔机技术性能参数

塔帽6560m m，过渡节2470，回转2500，套架7090。

TC5613型塔吊基础资料

根据《TC5613塔式起重机安装使用说明书》：

1、对于各种高度和各种型号的塔吊，最佳基础的选用取决于现场的地基承压力；对于任何高度的塔吊，按低于或等于现场地基承压力来选择基础。

2、固定支脚的安装不当将会严重影响塔吊使用（如：塔身倾斜）。

附一：TC5613型塔吊基础载荷

TC5613型塔吊基础设计要求依据《塔式起重机设计规范》（GB/T13752—92）的规定，固定式塔式起重机使用的混凝土基础的设计应满足抗倾翻稳定性条件和强度条件。

1、基础所承受的载荷的分析

塔吊在自立高度状态下，所承受的风载荷等水平载荷，以及各种弯矩、扭矩对基础产生的载荷最大；安装附墙装置以后，各种水平载荷、弯矩、扭矩等主要由附墙装置承担。所以，塔吊上升到最大高度以后，对基础传递的载荷与自立高度相比，仅多了标准节的重量，而其所传递的风载荷要小得多。

塔吊的危险工况为非工作状态。

故塔吊基础所承受的载荷的分析，以塔吊的自立高度（米）为标准，在非工作状态下进行验算，如下图所示。

①M—作用在基础上的弯矩，吨·米。

查阅《TC5613型塔式起重机安装使用说明书》，M=吨·米。

②F v—作用在基础上的垂直载荷（塔吊重量），吨。

查阅《TC5613型塔式起重机安装使用说明书》，F v=吨。

③F h—作用在基础上的水平载荷（剪切应力，由风载荷产生），吨。

查阅《TC5613型塔式起重机安装使用说明书》，F h=吨。

④F g—塔吊基础混凝土的重量，吨

⑤h—塔吊基础承台的厚度，米

⑥b—塔吊基础承台的宽度，米

⑦e—偏心距，即地面反力的合力至塔吊基础中心的距离，米

⑧l—地面反力的合力至塔吊基础边缘的距离，米

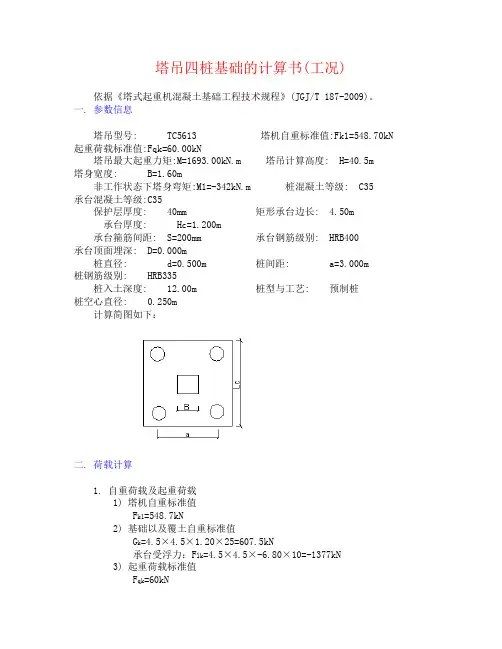

2、塔吊基础设计计算

塔吊基础的抗倾翻稳定性验算

e=（M+F h·h）/（F v+F g）≤b/3

若不能满足要求。则采取措施（如：桩基础）

塔吊基础的强度（地基承载力）验算

P B=2×（F v+F g）/（3·b·l）≤［P B］

其中，l=b/2－e

［P B］—地面许用压应力，由实地勘探和基础处理情况确定。

一般取［P B］=2×105～3×105Pa

塔吊基础的配筋验算

TC5613型塔吊基础设计举例根据《塔式起重机设计规范》（GB/T13752—92），固定式起重机使用的混凝土基础的设计应满足抗倾翻稳定性和强度条件。

混凝土强度等级不低于C35。

其中，地面许用压应力，由实地勘探和基础处理情况确定，一般取［Pa］=2×105～3×105Pa。

混凝土基础设计举例：

M：混凝土基础

M142N：混凝土基础重量（吨），F g=142吨

混凝土基础的上、下层钢筋采用圆钢箍筋连接；每层钢筋又由两个交错层组成，相互之间用钢丝连接。

38：钢筋数量

HA：高强度钢筋

25：钢筋直径（MM）

38HA25×6550（e：155）

e：钢筋间距（MM）

6550：钢筋长度（MM）

ep：螺纹圆钢D：密度

V：体积（M3）L：长度（MM）

b：宽度（MM）h：高度（MM）

基础图·M119N--地耐力110KPa

基础图·M100N --地耐力170KPa

基础图·M81N--地耐力220KPa
