第三章 磁路与变压器模拟考题
磁路和变压器测试卷
磁路和变压器测试卷一、填空题（每空1分，共30分） 1、铁磁材料能够被磁化的原因是因为其内部存在大量的 。
2、由铁心制成而使磁通集中通过的回路称为 ；少量磁通通过空气构成的回路称为 。
3、交流电磁铁的铁心发热是因为 和 现象引起的能量损耗。
4、铁磁材料被反复磁化形成的封闭曲线称为 ，根据其形状可将铁磁物质分为 材料和 材料。
硅钢和铝镍合金分别是 和 材料。
5、若铁心线圈接到正弦交流电压源上，当频率减小时，磁通将 ，电流将 （填增大或减小）。
交流铁心线圈电压和磁通之间的关系为U ＝ 。
6、各类变压器的构造基本相同，主要包括两部分： 是变压器的磁路通道， 变压器的电路部分。
7、变压器在工作时，绕组中电流的热效应所引起的损耗称为 ，它的大小随通过绕组的电流变化而变化，也称为 ；交变磁场在变压器铁心中引起 损耗和 损耗称为 ，它在外加电压固定时大小不变，也称为 。
8、变压器负载改变时，输出电压变化很小，说明其 特性好。
变压器的电压调整率表达式△U ＝ ，一般为 。
9、变压器的一次、二次绕组电流大小都是由 决定的。
10、电压互感器测量时，其一次绕组应 联在被测线路中，二次绕组绝对不允许 ； 电流互感器测量时，其一次绕组应 联在被测线路中，二次绕组绝对不允许 。
11、 变压器是一次、二次绕组共用一个绕组的变压器。
二、选择题（每题3分，共30分）1、空心线圈插入铁心后（ ）。
A 磁性将大大增强B 磁性基本不变C 磁性将减弱D 以上都不对2、与软磁性材料对应的性能和用途是（ ）。
A 磁滞回线面积大B 磁滞损耗大姓名：C 适合于制作永久磁铁D 适合于制作交流电器设备铁心3、单相变压器的变压比为k ，若一次绕组接入直流电压U 1，则二次绕组电压为（ ）。
A U 1/kB 0C kU 1D ∞4、负载增大时，变压器的一次绕组电流将（ ）。
A 增大B 不变C 减小D 无法判断5、变压器一次、二次绕组中不能改变的物理量是（ ）。
磁路与变压器
磁路与变压器一、选择题：一.一台与y和D11相连的三相变压器，额定容量Sn=630kVA，额定电压un1/un2=10/0.4kV。
二次侧的额定电流为：（正确答案为：C）a、21ab、36.4ac、525ad 和909a2、变压器的额定容量是指：（正确答案是:c）a、一、二次侧容量之和b、由二次绕组额定电压和额定电流的乘积确定的有功功率C和由二次绕组额定电压和额定电流的乘积确定的视在功率D之和的平均值3、变压器铁芯中的主磁通φ按正弦规律变化，绕组中的感应电动势：（正确答案是:c）a、正弦变化、相位一致b、正弦变化、相位相反c、正弦变化、相位滞后90D正弦变化和相位与指定的正方向无关4、一台变压器，当铁芯中的饱和程度增加时，励磁电抗xm：（正确答案是:b）a、不变b、变小c、变大d都有可能5.最初设计为50 Hz的电力变压器在60 Hz电网上运行。
如果额定电压保持不变，空载电流：（正确答案是：a）a，减少B，增加C，保持不变d减小或增大6.变压器在（）时效率最高（正确答案是：a）a.在额定负载下运行b、空载运行c、轻载运行D）超额定负荷运行7、额定电压为10／0.4kv的配电变压器，连接组别一般采用()接线方式。
：（正确答案是:c）a、y，y0b、d，y11c、y，yn0dy，d118.当多台变压器并联运行时：（正确答案为：D）a、容量较大的变压器首先满载b、容量较小的变压器首先满载c、短路阻抗百分比较大的变压器应先满载。
D短路阻抗百分比较小的变压器应首先满载9、一台双绕组变压器改接成自耦变压器，变比之间的关系可表示为：（正确答案是:a）a、ka＝1＋kb、ka＝k－1c、k＝ka＋1dk＝ka10.自耦变压器的变比Ka是一般的：（正确答案是：b）a，≥ 2B，≤ 2c，≥ 10天≤ 1011、变比k=2的变压器，空载损耗250w(从低压侧测得)，短路损耗1000w(从高压侧测得)，则变压器效率最大时，负载系数βm=()：（正确答案是：C）a，1b，2C，0.5d0二十五12、若将变压器一次侧接到电压大小与铭牌相同的直流电源上，变压器的电流比额定电流()：（正确答案是:d）a、较小的B，不变的C，较大的d大几十倍甚至上百倍13.如果u=0，要使变压器δ，则负载特性应为（）：（正确答案是：D）A.电阻感性负载B.纯电阻负载C.纯电感负载D.电阻电容性负载14、对于三相心式变压器，如右图所示，其空载电流()：（正确答案是:c）a、iou<iovb、iou=iovc、iou>iovdiou>iov>iow15、一台变比k=3的三相变压器，在低压侧加额定电压，测出空载功率p0=3000w，若在高压侧加额定电压，测得功率为()。
磁路及变压器新习题

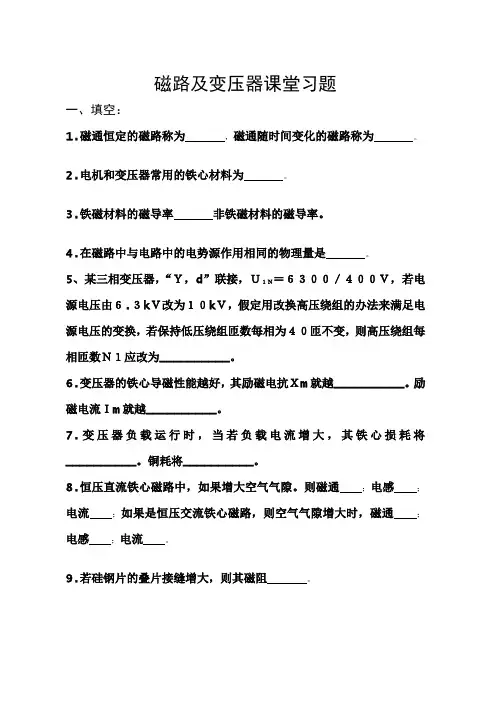

磁路及变压器课堂习题一、填空：1.磁通恒定的磁路称为，磁通随时间变化的磁路称为。
2.电机和变压器常用的铁心材料为。
3.铁磁材料的磁导率非铁磁材料的磁导率。
4.在磁路中与电路中的电势源作用相同的物理量是。
5、某三相变压器，“Ｙ，d”联接，Ｕ１Ｎ＝６３００／４００Ｖ，若电源电压由６.３kＶ改为１０kＶ，假定用改换高压绕组的办法来满足电源电压的变换，若保持低压绕组匝数每相为４０匝不变，则高压绕组每相匝数Ｎ１应改为__________。
6.变压器的铁心导磁性能越好，其励磁电抗Ｘm就越__________。
励磁电流Ｉm就越__________。
7.变压器负载运行时，当若负载电流增大，其铁心损耗将__________。
铜耗将__________。
8.恒压直流铁心磁路中，如果增大空气气隙。
则磁通；电感；电流；如果是恒压交流铁心磁路，则空气气隙增大时，磁通；电感；电流。
9.若硅钢片的叠片接缝增大，则其磁阻。
10.铁耗大小取决于电机铁心材料一般用铁心叠片越厚，其损耗。
11.变压器一次线圈若接在直流电源上，二次线圈电压为。
12.为了得到正弦形的感应电动势，当铁芯饱和，空载电流呈波形。
如不饱和时，空载电流呈波形。
13.变压器激磁电抗和漏抗分别对应磁通，对已制成的变压器，它们是否是常数。
当电源电压降到额定值的一半时，它们如何变化我们希望这两个电抗大好还是小好这两个电抗谁大谁小。
二、单项选择题(在正确选项打√)1、若将变压器一次侧接到电压大小与铭牌相同的直流电源上，变压器的电流比额定电流A.小一些。
B.不变。
C.大一些。
D.大几十倍甚至上百倍。
2、变压器空载损耗A. 等于铁耗B. 等于铜耗C. 大于铁耗D.小于铜耗3、变压器（稳态）短路实验所测损耗A.主要为铜耗B.主要为铁耗C.全部为铜耗D.全部为铁耗4、变压器的铁心导磁性能和饱和程度对其励磁电抗Ｘm影响A. 导磁性能好，Ｘm大，饱和程度大，Ｘm小B. 导磁性能好，Ｘm小，饱和程度大，Ｘm小C. 导磁性能好，Ｘm大，饱和程度大，Ｘm大5、变比k=2的变压器，空载损耗250W(从低压侧测得)，短路损耗1000W(从高压侧测得)，则变压器效率最大时，负载系数βm为A. 1B. 2C. 0.5D. 0.256、变压器运行时，其二次端电压反而升高，原因可能是负载呈A. 容性B. 感性C. 纯电阻D. 都不是7、短路电压大，则A. 短路阻抗大B. 短路电流大C. 输出稳定性好D. 都不是8、一台频率为50Hz、额定电压为220/100V的变压器，如果把一次绕组接到50Hz、380V电源上，则主磁通和励磁电抗变化：A.主磁通增加，励磁电抗增加B.主磁通增加，励磁电抗减小C.主磁通减小，励磁电抗增加D.主磁通减小，励磁电抗增加9、考虑饱和，当变压器主磁通按正弦规律变化时，空载电流波形为A. 正弦波B. 平顶波C. 方波D. 尖顶波10、如空载电流波形按正弦规律变化时，则主磁通波形为A. 正弦波B. 平顶波C. 方波D. 尖顶波11、Y,d联接的三相变压器组，外加正弦电压，铁心中磁通基本上是A. 正弦波B. 平顶波C. 方波D. 尖顶波12、Y,y联接的三相变压器，其铁心应采用结构A. 心式B. 组式C. 壳式D. 都可以13、当一次侧接额定电压并维持不变时，变压器由空载转为满载运行时，其主磁通将会：A.增大B.减小C.基本不变14、变压器负载电流增大时： ( )A. 原边电流调节增大B. 原边电流自动增大C.原边电流自动减小15、电源电压增加,则变压器的励磁电抗将：A.不变B. 变小C.变大16.欲使变压器的ΔU=0，那么负载性质应为A.电阻电感性负载B.纯电阻负载C.纯感性负载D.电阻电容性负载三、简答题1.在下图中，当给线圈外加正弦电压u1时，线圈内为什么会感应出电势？当电流i1增加和减小时，分别画出感应电势的实际方向。

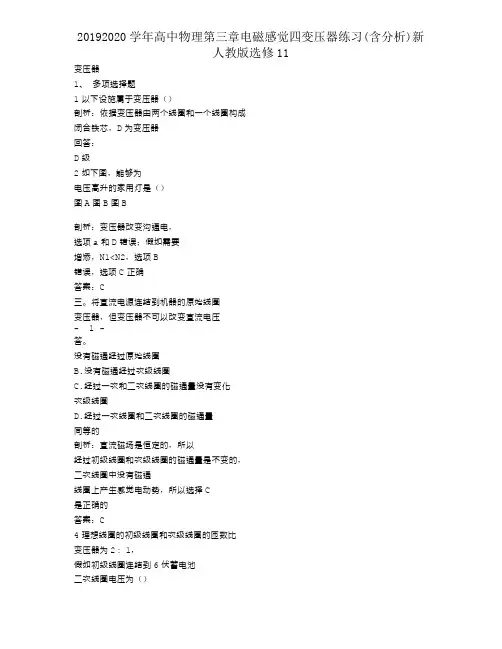

20192020学年高中物理第三章电磁感应四变压器练习(含解析)新人教版选修11
变压器1、多项选择题1以下设施属于变压器（）剖析：依据变压器由两个线圈和一个线圈构成闭合铁芯，D为变压器回答：D级2如下图，能够为电压高升的家用灯是（）图A图B图B剖析：变压器改变沟通电，选项a和D错误；假如需要增添，N1<N2，选项B错误，选项C正确答案：C三。
将直流电源连结到机器的原始线圈变压器，但变压器不可以改变直流电压- 1 -答。
没有磁通经过原始线圈B.没有磁通经过次级线圈C.经过一次和二次线圈的磁通量没有变化次级线圈D.经过一次线圈和二次线圈的磁通量同等的剖析：直流磁场是恒定的，所以经过初级线圈和次级线圈的磁通量是不变的，二次线圈中没有磁通线圈上产生感觉电动势，所以选择C是正确的答案：C4理想线圈的初级线圈和次级线圈的匝数比变压器为2∶1，假如初级线圈连结到6伏蓄电池二次线圈电压为（）一A.12伏伏伏四剖析：当初级线圈连结到电池组时，电池组的输出电压是恒定的，没有电压磁通量的变化，所以磁通量没有变化在这类状况下，次级线圈的电压为零答案：C5（多项选择）如下图理想变压器的初级线圈和次级线圈是N1和氮气输入和输出电压和功率分别为U1和U2、P1和P2分别是，而后（）A.U＞U，P＜PB.P＝P，I＜I12 1 2 1 2 1 2C.1＜21＞2 D.1＞2，1＞2I I U P P I11结合国剖析：因为它是一个理想的变压器没有功率损失，P1=P2，有1个n n U企业结合国2212伊恩依据目前关系=，因为1>2，所以有1<2不，我。
21伊恩答案：BC6理想线圈的初级线圈和次级线圈的匝数比变压器为4∶1，假如初级线圈加上u=1414 sin 100πt五- 2 -二次线圈两头的电压用电阻丈量沟通电压表( )A.250伏.353。
5伏伏伏B类剖析：按u=1414 sin 100πT V，最大电压施加在原线圈上的电压为1 414 v11结合国公式=，二次线圈两头最大电压353.5V，沟通电压表测得的电压就是有效值，结合国22计算有效值回答：A7有一个工作的变压器，它本来的线圈N1=600圈，电压为220 V，电路配有A次级线圈n=120匝，以保证保险丝不会熔断( )二A.负载功率不可以超出44瓦B.二次线圈电流最大值不可以超出1AC。
华南师范大学电工学-磁路和变压器试题
1. 下列说法中正确的是（ ）a ． 硅钢片具有高导磁率，可制造永久磁铁；b ． 调压器（自耦变压器）既可调节交流电压，也可调节直流电压；c ． 交流继电器铁心上有短路铜环，是为了防震；d ． 直流电磁铁消耗的功率有铜损和铁损。
2. 变压器的容量S N 一定，其输出有功功率不仅取决于负载的______大小，还取决于负载的______高低。
3. 某信号源内阻为512Ω，若要使它向8Ω的喇叭输出最大功率，则输出变压器的变比K应为多大？4. 将直流继电器接在同样电压的交流电源上使用，结果（ ）a ． 没有影响，照常工作；b ． 电流过小，吸力不足，铁心发热；c ． 电流过大，烧坏线圈。
5. 某变压器额定电压为220V/110V ，今电源电压为220V ，欲将其升高到440V ，可采用（ ）a ． 将副绕组接到电源上，由原绕组输出；b ． 将副绕组匝数增加到4倍；c ． 将原绕组匝数减少为1/4。
6. 某电源变压器的容量为100V A ，额定电压为380V/220V 。
（1）若接一只220V ，40W 的白炽灯，则消耗铜损R Cu ＝2W ，铁损R Fe ＝3W ，试求副边电流和效率，输出视在功率占容量百分之几？（2）若接一只220V ，40W ，功率因数5.0cos =ϕ的日光灯（不计镇流器的功率损失），试求副边电流，铜损，和效率（铁损正比于电压），输出视在功率占容量百分之几？7. 有一空载变压器，原边加额定电压220V ，并测得原绕组电阻R 1＝10Ω，试问原边电流是否等于22A ？8. 如果变压器原绕组的匝数增加一倍，而所加电压不变，试问励磁电流将有何变化？9. 有一台电压为220V/110V 的变压器，N 1＝2000，N 2＝1000。
有人想省些铜线，将匝数减为400和200，是否也可以？10. 变压器的额定电压为220V/110V ，如果不慎将低压绕组接到220V 电源上，试问励磁电流有何变化？后果如何？11. 交流电磁铁在吸合过程中气隙减小，试问磁路磁组、线圈电感、线圈电流以及铁中心磁通的最大值将作何变化（增大、减小、不变或近于不变）？12. 有一线圈，其匝数N ＝1000，绕在由铸钢制成的闭合铁心上，铁心的截面积S Fe ＝20cm 2，铁心的平均长度l Fe ＝50cm 。
电机学_第三章变压器习题
电机学_第三章变压器习题第⼆章变压器⼀、填空：1.★⼀台额定频率为60HZ的电⼒变压器接于50HZ，电压为此变压器的5/6倍额定电压的电⽹上运⾏，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。
答：饱和程度不变，励磁电流不变，励磁电抗减⼩，漏电抗减⼩。
2.三相变压器理想并联运⾏的条件是（1），（2），（3）。
答：（1）空载时并联的变压器之间⽆环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。
3.★如将变压器误接到等电压的直流电源上时，由于空载电流将，空载损耗将。
答：空载电流很⼤，空载损耗很⼤。
4.★⼀台变压器，原设计的频率为50HZ，现将它接到60HZ的电⽹上运⾏，额定电压不变，励磁电流将，铁耗将。
答：减⼩，减⼩。
5.变压器的副边是通过对原边进⾏作⽤的。
答：电磁感应作⽤。
6.引起变压器电压变化率变化的原因是。
答：负载电流的变化。
7.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。
答：增⼤很多，烧毁。
8.联接组号不同的变压器不能并联运⾏，是因为。
答：若连接，将在变压器之间构成的回路中引起极⼤的环流，把变压器烧毁。
9.★★三相变压器组不宜采⽤Y,y联接组，主要是为了避免。
答：相电压波形畸变。
10.变压器副边的额定电压指。
答：原边为额定电压时副边的空载电压。
11.★★为使电压波形不发⽣畸变，三相变压器应使⼀侧绕组。
答：采⽤d接。
12.通过和实验可求取变压器的参数。
答：空载和短路。
13.变压器的参数包括，，，，。
答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变⽐。
14.在采⽤标⼳制计算时，额定值的标⼳值为。
答：1。
15.既和原边绕组交链⼜和副边绕组交链的磁通为，仅和⼀侧绕组交链的磁通为。
答：主磁通，漏磁通。
16.★★变压器的⼀次和⼆次绕组中有⼀部分是公共绕组的变压器是。
答：⾃耦变压器。
17.并联运⾏的变压器应满⾜（1），（2），（3）的要求。
磁路与变压器练习题
磁路与变压器练习题一、填空题1.线圈产生感应电动势的大小正比于通过线圈的。
2.磁路的磁通等于__ ___与___ __之比，这就是磁路的欧姆定律。
3.变压器是由和组成的。
4.变压器有、和的作用。
5.变压器的铁心既是，又是，它由和组成。
6.变压器空载运行时，其较小，所以空载时的损耗近似等于。
7.变压器铁心导磁性能越好，其励磁电抗越，励磁电流越。
8.变压器的原副边虽然没有直接电的联系，但当负载增加，副边电流就会增加，原边电流_____。
9.变压器的原副边虽然没有直接电的联系，但当负载减少，副边电流就会减小，原边电流_____。
10.变压器在电力系统中主要作用是，以利于功率的传输。
二、选择题1.变压器的基本工作原理是。
(Ａ)电磁感应 (Ｂ)电流的磁效应 (Ｃ)能量平衡 (Ｄ)电流的热效应2.有一空载变压器原边额定电压为380Ｖ。
并测得原绕组Ｒ＝10Ω，试问原边电流应为_____。
(Ａ)大于38A (Ｂ)等于38A (Ｃ)大大低于38A3.某单相变压器额定电压380/220Ｖ，额定频率为50ＨZ。
如将低压边接到380Ｖ交流电源上，将出现___。
(Ａ)主磁通增加，空载电流减小 (Ｂ)主磁通增加，空载电流增加。
(Ｃ)主磁通减小，空载电流减小。
4.某单相变压器额定电压380/220Ｖ，额定频率为50ＨZ。
如电源为额定电压，但频率比额定值高２０％，将出现_____。
(Ａ)主磁通和励磁电流均增加。
(Ｂ)主磁通和励磁电流均减小。
(Ｃ)主磁通增加，而励磁电流减小。
5.如将380/220V的单相变压器原边接于380Ｖ直流电源上，将出现_______.(Ａ)原边电流为零。
(Ｂ) 副边电压为220Ｖ。
(Ｃ)原边电流很大, 副边电压为零。
6.当电源电压的有效值和电源频率不变时，变压器负载运行和空载运行时的主磁通是______。
(Ａ)完全相同 (Ｂ)基本不变 (Ｃ)负载运行比空载时大 (Ｄ)空载运行比负载时大7.变压器在负载运行时，原边与副边在电路上没有直接联系，但原边电流能随副边电流的增减而成比例的增减，这是由于______。
第3章 磁路和变压器习题与解答
第3章 磁路和变压器习题解答习题A 选择题3-1磁感应强度单位是（ ）。
AA.特[斯拉]（T）B.韦[伯]（Wb）C.伏秒（V·s）3-2磁性物质的磁导率不是常数，因此（ ）。
CA.Φ与I 成正比B.Φ与B 不成正比C. B 与H 不成正比3-3在直流空心线圈置入铁心后，如在同一电压作用下，则电流I（ ）。
BA.增大B.减小C.不变3-4在直流空心线圈置入铁心后，如在同一电压作用下，则磁通（ ）。
AA.增大B.减小 C .不变3-5在直流空心线圈置入铁心后，如在同一电压作用下，则电感L（ ）。
AA.增大B.减小C.不变3-6在直流空心线圈置入铁心后，如在同一电压作用下，则功率P（ ）。
BA.增大B.减小C.不变3-7 铁心线圈中的铁心到达磁饱和时，则线圈电感L（ ）。
BA. 增大B.减小C.不变3-8在交流铁心线圈中，如将铁心截面积减小，其它条件不变，则磁动势( ) 。
AA.增大B.减小C.不变3-9交流铁心线圈的匝数固定，当电源频率不变时，则铁心中主磁通的最大值基本上决定于（ ）。
CA.磁路结构B.线圈阻抗C.电源电压3-10为了减小涡流损耗，交流铁心线圈中的铁心由钢片（ ）叠成。
CA. 垂直磁场方向B.任意C. 顺磁场方向3-11 当变压器的负载增加后，则（ ）。
AA.一次侧电流1I 和二次侧电流2I 同时增大B.二次侧负载电流2I 增大, 一次侧电流1I 保持不变C.铁芯中磁通m Φ增大3-12 50Hz 的变压器用于30Hz 是，则（ ）。
CA.一次侧电压1U 降低B.m Φ近于不变C.可能烧坏绕组3-13 一台10/0.4Kv，Δ/Y 连结的三相变压器的变比是（ ）。
BA.25B.43.3C.14.433-14变压器额定容量的单位是（ ）。
BA.kVarB. kV·AC. kWB 基本题电工与电子技术2 3-15有一交流铁心线圈，接在f=50Hz 的正弦电源上，在铁心得到磁通的最大值3104−×=Φm Wb。
磁路与变压器作业习题及答案
磁路与变压器作业习题及答案作业6-1．电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？6-2．为什么变压器的铁芯要用硅钢片叠压而成？假如用整块的铁芯能否正常工作？ 6-3．某变压器一次绕组电压1220V U =，二次绕组电压为V U 242=。
若一次绕组匝数1440N =匝，求二次绕组的匝数为多少？6-4．已知某单相变压器的一次绕组电压为3000V ，二次绕组电压为220V ，负载是一台220V ，25kw的电阻炉，试求一，二次绕组的电流各为多少？6-5．有一台单相照明用变压器，容量为10KV A ，额定电压为3300V/220V 。
今欲在二次绕组上接60W/220V 的白炽灯，如果变压器在额定状况下运行，这种电灯可以接多少个？并求一次、二次绕组的额定电流。
6-6． 额定容量S N =2KV A 的单相变压器，一次、二次绕组的额定电压分别为U 1N =220V ，U 2N =110V ，求一次、二次绕组的额定电流各为多少？6-7．某晶体管收音机输出变压器的一次绕组匝数为3001=N 匝，二次绕组匝数802=N 匝。
原配扬声器6Ω，现欲改接10Ω的扬声器，若一次绕组匝数不变，问二次绕组匝数应如何变动，才能使阻抗匹配？6-8．有一电压比为220/110 V 的降压变压器，如果次级接上55 Ω 的电阻，求变压器初级的输入阻抗。
作业答案6-1．答：电机和电力变压器的磁路常用硅钢片制作。
特点是强度高，导磁率高。
6-2．答：组成变压器铁芯的硅钢片不是一整块，而是极薄的一片一片叠压而成，是为了增大铁芯中的电阻，阻断涡流回路，以减少电能转化成铁芯的内能，提高效率，是防止涡流而采取的措施。
不能用整块的铁芯。
6-3．答：2121N N U U =，244024220N =，482=N 匝6-4．答：222I U P =A 6.11322025000222===U PI1221N N I I =8.3A 113.630002202122121=⨯===I U U I N N I6-5．答：1666010103=⨯个45.3A 16622060167222=⨯=⨯=U P I3.02A 45.300332202122121=⨯===I U U I N N I6-6．答：A 2.811102000222=⨯==U S IA 1.92202000111===U S I6-7．答：22211)(Z N N Z = 10)'300(6)80300(222⨯=⨯N 10380610'2≈⨯=N 6-8．答：Ω=⨯==22055)110220()(222211Z N N Z。
磁路与变压器习题参考答案
磁路与变压器习题参考答案一、填空题1．变压器运行中，绕组中电流的热效应所引起的损耗称为铜损耗；交变磁场在铁心中所引起的磁滞损耗和涡流损耗合称为铁损耗。
铁损耗又称为不变损耗；铜损耗称为可变损耗。
2．变压器空载电流的有功分量很小，无功分量很大，因此空载的变压器，其功率因数很低，而且是感性的。
3．电压互感器在运行中，副方绕组不允许短路；而电流互感器在运行中，副方绕组不允许开路。
从安全的角度出发，二者在运行中，其铁心和副绕组都应可靠地接地。
4．变压器是能改变电压、电流和阻抗的静止的电气设备。
5．三相变压器的额定电压，无论原方或副方的均指其线电压；而原方和副方的额定电流均指其线电流。
6．变压器空载运行时，其空载电流是很小的，所以空载损耗近似等于铁损耗。
7．电源电压不变，当副边电流增大时，变压器铁心中的工作主磁通Φ将基本维持不变。
二、判断题1. 变压器的损耗越大，其效率就越低。
（对）2. 变压器从空载到满载，铁心中的工作主磁通和铁损耗基本不变。
（对）3. 变压器无论带何性质的负载，当负载电流增大时，输出电压必降低。
（错）4. 电流互感器运行中副边不允许开路，否则会感应出高电压而造成事故。
（错）5. 互感器既可用于交流电路又可用于直流电路。
（错）6. 变压器是依据电磁感应原理工作的。
（对）7. 电机、电器的铁心通常都是用软磁性材料制成。
（对）8. 自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。
（对）9. 变压器的原绕组就是高压绕组。
（错）三、选择题1. 变压器若带感性负载，从轻载到满载，其输出电压将会（ B ）A、升高；B、降低；C、不变。
2. 变压器从空载到满载，铁心中的工作主磁通将（ C ）A、增大；B、减小；C、基本不变。
3. 电压互感器实际上是降压变压器，其原、副方匝数及导线截面情况是（A ）A、原方匝数多，导线截面小；B、副方匝数多，导线截面小。
4. 自耦变压器不能作为安全电源变压器的原因是（ B ）A、公共部分电流太小；B、原副边有电的联系；C、原副边有磁的联系。
变压器知识模拟试题及答案
变压器学问模拟试题及答案一、填空1.变压器工作原理的基础是（）定律。
电磁感应2.变压器二次绕组的额定电压是指变压器一次绕组加（），二次绕组的（）电压。
额定电压、空载线3.在变压器中，同时和一次绕组、二次绕组相交链的磁通称为（）,仅和一侧绕组交链的磁通称为（）。
主磁通的作用是（），漏磁通的作用是（）。
主磁通、漏磁通、传递能量、产生漏电抗压降4.一台变压器的额定频率为60Hz，现将它接到50Hz的电网上运行。
若电压和线圈匝数均不变，则铁芯中的磁通大约为原值的（）倍。
1.2、5.变压器铁芯导磁性能越好，其励磁电抗（），励磁电流（）。
越大、越小6.变压器的功能是将一种电压等级的交流电变为同（）的另一种电压等级的交流电。
频率7.为了避开制造和使用上的混乱，国家标准规定单相双绕组电力变压器连接组别只有（）一种。
II0、8.变压器额定电压下负载运行时，当负载电流增大时铜耗将（），铁耗将（）。
增大、不变9.三相变压器的联结组标号反映的是变压器高、低压侧对应（）之间的相位关系。
线电压10.两台变压器并联运行，第一台短路电压UKI=5%UN，第二台短路电压UKII=7%UN，负载时第（）台变压器先达到满载。
一二、单选1.三相变压器二次侧的额定电压是指一次侧加额定电压时二次侧的（）。
A、空载线电压B、空载相电压C、额定负载时的线电压A2.升压变压器一次绕组的每匝电动势（）二次绕组的每匝电动势。
A、等于B、大于C、小于A3.三相变压器的变比是指（）之比。
A、一、二次侧相电动势B、一、二次侧线电动势C、一、二次侧线电压A4.变压器的短路试验是在（）的条件下进行的。
A、低压侧开路B、高压侧开路C、低压侧短路D、高压侧短路C5.一台三相变压器的联结组别为Y,d11，其中d表示低压绕组作（）联结。
A、星形B、三角形C、串联D、并联B6.一台单相变压器U1N/U2N=220/110V，假如把一次侧接到110V的电源上运行，电源频率不变，则变压器的主磁通将（）。
电机学第三章 变压器习题与答案
02.11.2021
《电机学》 第三章 变压器
3.44 解 设 U 260 ∠ 0 0 V0
14
876 k= =3.369
260
Z′ L=U I22k2=6108× 0030 .362= 937.383∠ 9 3.6 8° 7
2=arc0 c.8o=3 s.6 8° 7 U 1=(Z 1+Z ′ 2+Z ′ L)I′ 2= （ 3.0 56 6 +j2 4.5 3） 3 4 × 3 1 5 .38 6 ∠ 0 -9 3.8 6° 7
典型的绕向标号问题 N1/N2=2
答：将X、a端联在一起，Ax：330V
UAX=4.44fN1Φ=220V;Uax=4.44fN2Φ=110V
U´AX=UAX+Uax=4.44f(N1+N2)Φ´=330V
Φ´=330/4.44f(3/2)N1=Φ
Φ不变→Fm (F0)不变→Fm=I0N1
I0N1=I´0(N1+N2)=(3/2)I´0N1I´0=(2/3)I0
（3）当频率增加：fΦm=常数，因此主磁通Φm↓，磁路饱
和程度↓，
↑；而
m
1 与磁路饱和程度无关。
∴当f´1=1.1f1时，X´1σ=1.1X1σ，Xm1>1.1Xm；
当f´1=0.9f1时，X´1σ=0.9X1σ，Xm1<0.9Xm。
02.11.2021
《电机学》 第三章 变压器
7
3.12
U 1≈ E 1=4 .4f4 N 1 m
因为，ppF F ' ee11..2212.3 1.20.7 0.88，所以铁损耗减小了。
漏电抗， XL2fL 因为频率上升，所以原边漏电抗，副边漏电抗增大
许晓峰《电机拖动》第三章习题
第三章变压器3.1 变压器是怎样实现变压的？为什么能变电压，而不能变频率？3.2 变压器铁心的作用是什么？为什么要用0.35mm厚、表面涂有绝缘漆的硅钢片叠成？3.3 变压器一次绕组若接在直流电源上，二次侧会有稳定的直流电压吗，为什么？3.4 变压器有哪些主要部件，其功能是什么？3.5 变压器二次额定电压是怎样定义的？3.6 双绕组变压器一、二次侧的额定容量为什么按相等进行设计？3.7 一台380/220V的单相变压器，如不慎将380V加在低压绕组上，会产生什么现象？3.8 为什么要把变压器的磁通分成主磁通和漏磁通，它们有哪些区别？并指出空载和负载时产生各磁通的磁动势？3.9 变压器空载电流的性质和作用如何，其大小与哪些因素有关？3.11 一台220/110V的单相变压器,试分析当高压侧加220V电压时，空载电流i0呈何波形？加110V时又呈何波形？若110V加到低压侧，此时i0又呈何波形？3.12 当变压器一次绕组匝数比设计值减少而其他条件不变时，铁心饱和程度、空载电流大小、铁损耗、二次侧感应电动势和变比都将如何变化？3.13 一台频率为60H z的变压器接在50H z的电源上运行，其他条件都不变，问主磁通、空载电流、铁损耗和漏抗有何变化？为什么？3.14 变压器的励磁电抗和漏电抗各对应于什么磁通，对已制成的变压器，它们是否是常数？当电源电压降至额定值的一半时，它们如何变化？这两个电抗大好还是小好，为什么？并比较这两个电抗的大小。
3.15 一台220/110V的单相变压器，变比k=N1/N2=2，能否一次绕组用2匝，二次绕组用1匝，为什么？3.16 变压器运行时电源电压降低，试分析对变压器铁心饱和程度、励磁电流、励磁阻抗和铁损耗有何影响？3.17 变压器制造时：①叠片松散、片数不足；②接缝增大；③片间绝缘损伤。
试分析以上几种情况对变压器铁心饱和程度、励磁电流和铁损耗有何影响？3.18 变压器负载时，一、二次绕组各有哪些电动势或电压降，它们产生的原因是什么？并写出电动势平衡方程式。
(完整版)磁路和变压器课堂测验题(含参考答案)
* (Rk*
cos2
X
* k
sin2 )
=I
* 2
*（[ R1* +R2*）cos2
（X
* 1
+X 2*）+ sin 2 ]
0.9501 (0.01 cos 36.87°+0.07 sin 36.87°)
=4.75%
2 为二次侧电压相量超前电流相量的角度。可以从（4），（2）所得到的二次侧电压，
电流相量的幅角做差得到。
U2N
U 2N
3U 2N
U1N
线
4．设变压器绕的变比为 k，若把原边向副边归算，则以下说法正确的是 B 。
短路损耗为 1000W，则效率最大时负载电流的标幺值为 C 。
A．2.778；
B．1.667；
C．0.6；
D．0.36。
A．不允许；
B．原边电流的归算值为 I1' kI1 ；
C．原边电压的归算值为U1' kU1；D．原边漏阻抗的归算值为 Z1' k 2Z1 。 二、 填空题（每空 2 分，共 32 分）
,
,
解法 2：
（3 分）
重庆大学试卷
磁路与变压器
第3页共4页
,
,
（相量图 4 分，绕组联接图 4 分）
四、 计算题（共 30 分）
在单相变压器的 T 型等效电路中，已知以下参数：一次侧电压的标幺
•
值
U
* 1
10
，激磁阻抗的标幺值
Z
* m
=3.2+j32 ， 一 次 侧
漏阻抗
的标幺值
Z* =0.006+j0.04，二次侧漏阻抗的标幺值 Z * =0.004+j0.03，负载阻抗的标幺
高中物理 选修二(2019)第三章 交变电流 第3节变压器提高练习(含答案)
变压器提高练习学校:___________姓名：___________班级：___________考号：___________一、单选题1．电磁学的成就极大地推动了人类社会的进步．下列说法错误的是()A．甲图中，这是录音机的录音电路原理图，当录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花C．丙图中，在真空冶炼中，可以利用高频电流产生的涡流冶炼出高质量的合金D．丁图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小2．一理想变压器原、副线圈的匝数比为10∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头。
下列说法正确的是（）A．副线圈输出电压的频率为5HzB．副线圈输出电压的有效值为31VC．P向右移动时，变压器的输入功率增加D．P向右移动时，原、副线圈的电流比减小3．如图1所示电路中，交流发电机的电动势随时间变化的e–t图像如图2所示，理想变压器的原副线圈匝数比为1：10，R1=2Ω，R2最大阻值为5Ω，两个电压表均为理想交流电压表，发电机线圈电阻不计，下列说法正确的是（）A．t=0.01s时穿过线圈的磁通量为0B．电压表V1的示数为100VC．当滑动变阻器的滑片从中点向下滑动时两个电压表的示数均变大D．当滑动变阻器的滑片从中点向下滑动时R2的功率变大4．如图所示，M为理想变压器，电表均可视为理想表，接线柱a、b接电压u＝311sin314t （V）的正弦交流电源．当滑动变阻器的滑片P向上滑动时，示数发生变化的电表是（）A．A1A2B．A2V2C．A1A2V2D．A1A2V1V25．如图所示，左侧的调压装置可视为理想变压器，负载电路中R＝55 Ω，A、V为理想电流表和电压表。
若原线圈接入如图（b）所示的正弦交变电压，电压表的示数为110 V，下列表述正确的是（）A．电流表的示数为3 AB．原、副线圈匝数比为1∶2C．电压表的示数为电压的有效值D．原线圈中交变电压的频率为100 Hz6．如图所示，矩形闭合导线框ABCD绕垂直于磁场的轴OO'匀速转动，线框电阻不计，其产生的感应电动势随时间变化的规律为200π(V)e t=，该线框与一个有缺口的变压器原线圈相连，副线圈接入一只“220V 60W”的灯泡，且灯泡正常发光，下列说法正确的是（ ）A ．交流电的频率为50HzB ．交流电压的有效值为500V ，图示线框位置与中性面垂直C ．从图示位置再经过0.25T ，穿过线框的磁通量变化率为零D ．变压器原、副线圈匝数之比小于25:117．如图所示，一理想变压器原线圈匝数1500=n 匝，副线圈匝数2n 100=匝，原线圈中接一交变电源，交变电电压(V)u t π=。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章磁路与变压器模拟考题
一、填空
1 、铁磁材料的磁性能主要表现为：____、_____ 和_____ 。
2 、铁磁材料按其磁性能可分为:_____ 、____ 和_____ 。
3 、在交流铁心线圈电路中，线圈上损耗的功率称为____ ；铁心中损耗的功率称为____ ，该损耗包括____ 损耗和_____ 损耗两部分。
4 、交流铁心线圈电源电压不变，若频率减少一半则线圈电流增至____倍，铜损增至____倍
5 、在直流铁心线圈中磁通不仅与_____有关而且还与磁路的_____有关。
而在
交流铁心线圈中，磁通仅与______有关
二、判断题：
1 、变压器的额定容量等于变压器的实际输出功率。
（）
2 、变压器的二次侧额定电压 U 2N 在电力系统中是指变压器一次侧施加额定电压时的二次侧空载电压有效值。
（）
3 、当变压器一次绕组电压 U 1 一定时，感性负载的功率因素越低，二次绕组电压 U 2 增加的越快。
（）
4 、小型变压器的电压变化率一般可达 20% 。
（）
5 、将铁心线圈接在直流电源上，若铁心截面积增大，其它条件不变，则铁心磁通将减小。
（）
三、选择题：
1 、电力变压器的电压变化率一般在（）
A 、 10 %
B 、 5 %
C 、 20 %
D 、 15 %
2 、将交流铁心线圈的铁心截面积增大时，其它条件不变则线圈中电流和磁通（）
A 、不变Φ增大
B 、 I 增大Φ不变
C 、 I 减小Φ减小
D 、 I 减小Φ不变
3 、在额定负载时大型电力变压器的效率可达（）
A 、 96 % ～ 99 %
B 、 90 % ～ 96 %
C 、 60 % ～ 90 %
D 、
70 % ～ 85 %
4 、变压器二次侧额定电压 220V 空载时电压 230V ，实际运行电压 215V 则其电压变化率为 ( )
A 、 6.5 %
B 、 4.3 %
C 、 2.3 %
D 、 6.8 %
5 、变压器一次侧的等效阻抗为 110Ω、二次侧的电阻性负载为 27.5Ω，则变压器变比是（）
A 、 1
B 、 2
C 、 3
D 、 4
四、问答：
1 、为什么各交流电机、电器和变压器铁心普遍采用硅钢片叠成？
2 、、有一台变压器在修理后铁心出现气隙，这时铁心的磁阻、工作磁通以及励磁电流有何影响？
3 、试述变压器的基本组成和作用。
五、计算：
1 、已知信号源的交流电动势 E=2.4V ，内阻 R 0 =600Ω，通过变压器使信号源与负载完全匹配，若这时负载电阻的电流 I L =4mA ，则
(1) 负载电阻应为多大？
(2) 负载的最大功率为多大？
2 、有一交流铁心线圈接在 220V 、 50HZ 的正弦交流电源上，线圈的匝数为 73
3 匝，铁心截面积为 13cm 2 , 求：
(1) 铁心中的磁通最大值和磁感应强度最大值是多少？
(2) 若在铁心上再套一个匝数为 60 的线圈，则此线圈开路电压为多少
1.1高导磁性、磁滞性、磁饱和性
1.2软磁材料、硬磁材料、矩磁材料
1.3铜损、铁损、磁滞、涡流
1.4二、四
1.5励磁电流、磁阻、电源
2×√×√×
3BDAAB
4.1答：为了减小涡流，可采用硅钢片叠成铁心。
它不仅有较高的磁导率，还有较大的电
阻率，可使铁心的电阻增大、涡流减小。
同时，硅钢片的两面涂有绝缘漆，各片之间相互绝缘可把涡流限制在一些狭长的截面上，从而减小了涡流损失。
4.2答：铁心中出现气隙，铁心磁路的总磁阻会增大很多。
由于电源电压不变，铁心中的
主磁通Φm将保持基本不变。
根据磁路的欧姆定律可知，磁阻增大，励磁电流也随之增大，从而影响变压器的使用寿命和增加电能损耗。
4.3答：变压器由闭合铁心和绕在其上的一、二次绕组组成，具有变压、变流、变阻抗和
隔离的作用。
5.1 解：(1)I 1 =2.4 ÷ (600+600)=2mA
(2) 负载的最大功率P L =(2 × 10 -3 ) 2 × 150=0.6mw
K=4 ÷ 2=2 负载电阻R L =600 ÷ 2 2 =150Ω
5.2 解： (1)Φ m =220 ÷ (4.44 × 50 × 733)=1.35 × 10 -3 (wb)
B m =(1.35 × 10 -3 ) ÷ (13 × 10 -4 )=1.04(T)
(2)U 20 =(60 ÷ 733) × 220=18V。
