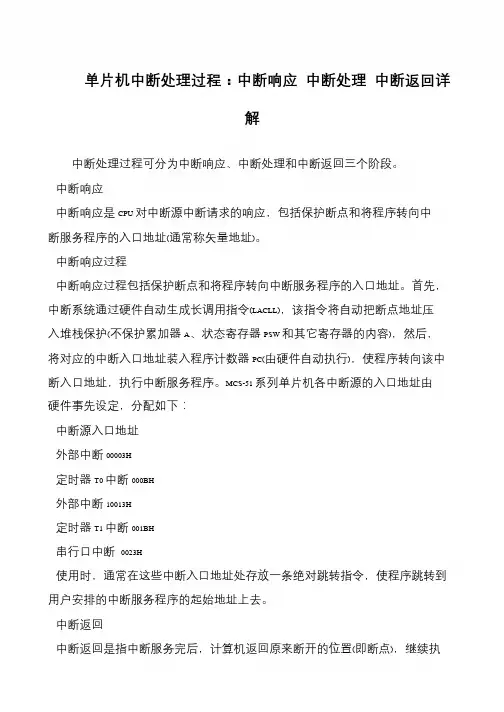

单片机中断处理过程：中断响应 中断处理 中断返回详解
单片机中断处理过程：中断响应中断处理中断返回详
解
中断处理过程可分为中断响应、中断处理和中断返回三个阶段。
中断响应
中断响应是CPU 对中断源中断请求的响应，包括保护断点和将程序转向中断服务程序的入口地址(通常称矢量地址)。
中断响应过程
中断响应过程包括保护断点和将程序转向中断服务程序的入口地址。
首先，中断系统通过硬件自动生成长调用指令(LACLL)，该指令将自动把断点地址压入堆栈保护(不保护累加器A、状态寄存器PSW 和其它寄存器的内容)，然后，将对应的中断入口地址装入程序计数器PC(由硬件自动执行)，使程序转向该中断入口地址，执行中断服务程序。
MCS-51 系列单片机各中断源的入口地址由硬件事先设定，分配如下：
中断源入口地址
外部中断00003H
定时器T0 中断000BH
外部中断10013H
定时器T1 中断001BH
串行口中断0023H
使用时，通常在这些中断入口地址处存放一条绝对跳转指令，使程序跳转到用户安排的中断服务程序的起始地址上去。
中断返回
中断返回是指中断服务完后，计算机返回原来断开的位置(即断点)，继续执。
51单片机中断系统详解
51单片机中断系统详解51 单片机中断系统详解(定时器、计数器)51 单片机中断级别中断源INT0---外部中断0/P3.2 T0---定时器/计数器0 中断/P3.4 INT1---外部中断1/P3.3 T1----定时器/计数器1 中断/P3.5 TX/RX---串行口中断T2---定时器/计数器 2 中断第5 最低4 5 默认中断级别最高第2 第3 第4 序号(C 语言用) 0 1 2 3 intrrupt 0中断允许寄存器IE位序号符号位EA/0 ------ET2/1 ES ET1 EX1 ET0 EX0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 EA---全局中允许位。
EA=1,打开全局中断控制，在此条件下，由各个中断控制位确定相应中断的打开或关闭。
EA=0,关闭全部中断。
-------,无效位。
ET2---定时器/计数器2 中断允许位。
ET2=1, 打开T2 中断。
ET2=0,关闭T2 中断。
关，。
ES---串行口中断允许位。
关，。
ES=1,打开串行口中断。
关，。
ES=0,关闭串行口中断。
关，。
ET1---定时器/计数器1 中断允许位。
关，。
ET1=1,打开T1 中断。
ET1=0,关闭T1 中断。
EX1---外部中断1 中断允许位。
EX1=1,打开外部中断1 中断。
EX1=0,关闭外部中断1 中断。
ET0---定时器/计数器0 中断允许位。
ET0=1,打开T0 中断。
EA 总中断开关，置1 为开；EX0 为外部中断0 (INT0) 开关，。
ET0 为定时器/计数器0(T0)开EX1 为外部中断1(INT1)开ET1 为定时器/计数器1(T1)开ES 为串行口(TX/RX)中断开ET2 为定时器/计数器2(T2)开ET0=0,关闭T0 中断。
EX0---外部中断0 中断允许位。
EX0=1,打开外部中断0 中断。
EX0=0,关闭外部中断0 中断。
中断优先级寄存器IP位序号位地址------PS/0 PT1/0 PX1/0 PT0/0 PX0/0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 -------,无效位。
51单片机外部中断实验
实验6 外部中断实验(仿真部分)一、实验目的1. 学习外部中断技术的基本使用方法。
2. 学习中断处理程序的编程方法。
二、实验内容在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。
P1．0~ P1．3接LED 灯，以显示计数信号。
三、实验说明编写中断处理程序需要注意的问题是：1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。
2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。
3．INT0和INT1分别接单次脉冲发生器。
P1．0~ P1．3接LED 灯，以查看计数信号．四、硬件设计利用以下元件：AT89C51、BOTTON 、CAP 、CAP-POL 、CRYSTAL 、RES 、NOT 、LED-Yellow 。
设计出如下的硬件电路。
晶振频率为12MHz 。
五、参考程序框图主程序框图 INT0中断处理程序框图开始 设置有关中断控制寄存器开外中断INT0、INT1 设置P1．0~ 3初始状态 显示循环等待中断 INT0中断入口 计数加一 保护现场 恢复现场 中断返回实验6 外部中断实验(实验箱部分)1.实验目的认识中断的基本概念学会外部中断的基本用法学会asm和C51的中断编程方法2.实验原理图按键中断【硬件接法】P1.1控制LED，低电平点亮P3.3/INT1接按键，按下时产生低电平【运行效果】程序工作于中断方式，按下按键K2后，LED点亮，1.5秒后自动熄灭。
8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。
/INT0和/INT1中断的入口地址分别是0003H和0013H。
TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。
51单片机中断程序例子
51单片机中断程序例子1. 外部中断程序：外部中断是指由外部设备或外部信号触发的中断。
在51单片机中，通过设置中断允许位和中断优先级来实现对外部中断的响应。
例如，当外部设备发出一个信号时，单片机可以立即停止当前任务，转而执行外部中断程序。
外部中断程序的编写需要根据具体的外部设备和信号进行相应的处理，如读取设备状态、处理数据等。
通过外部中断程序，可以实现单片机与外部设备的互动和数据交换。
2. 定时器中断程序：定时器中断是指通过设置定时器的计数值和中断允许位，使得在指定的时间间隔内触发中断。
在51单片机中，可以通过定时器中断来实现定时任务的执行。
例如，可以设置一个定时器，在每隔一定的时间就触发中断，然后在中断程序中执行相应的任务，如数据采集、数据处理等。
通过定时器中断程序，可以实现定时任务的自动执行，提高系统的实时性和可靠性。
3.串口中断程序：串口中断是指通过串口通信接口接收或发送数据时触发的中断。
在51单片机中，可以通过设置串口中断允许位和中断优先级来实现对串口数据的中断处理。
例如，当接收到一个完整的数据包时，单片机可以立即停止当前任务，转而执行串口中断程序，对接收到的数据进行处理。
通过串口中断程序，可以实现单片机与外部设备的数据交换和通信。
4. ADC中断程序：ADC（模数转换器）中断是指在进行模数转换时触发的中断。
在51单片机中，可以通过设置ADC中断允许位和中断优先级来实现对模数转换结果的中断处理。
例如，当模数转换完成后，单片机可以立即停止当前任务，转而执行ADC中断程序，对转换结果进行处理和分析。
通过ADC中断程序，可以实现对模拟信号的采集和处理，用于实时监测和控制。
5. 外部中断优先级设置：在51单片机中，可以通过设置外部中断的中断优先级来确定中断的响应顺序。
中断优先级越高，优先级越高的中断会先被响应。
通过合理设置中断优先级，可以确保关键任务的及时响应和执行。
例如，当多个外部设备同时发出中断信号时，可以通过设置优先级，确保先响应优先级高的设备，保证系统的正常运行。
c51单片机定时器中断的执行过程
c51单片机定时器中断的执行过程
C51单片机定时器中断的执行过程可以分为以下几个步骤：
1. 初始化定时器：首先需要对定时器进行初始化，设置定时器的计数模式、计数值、溢出方式等参数。
这些参数可以通过编程实现，也可以通过硬件电路进行调整。
2. 启动定时器：初始化完成后，需要启动定时器。
启动定时器后，定时器开始按照预设的参数进行计数。
当计数值达到预设的溢出值时，定时器会产生一个溢出信号。
3. 设置中断服务程序：为了在定时器溢出时执行特定的操作，需要设置一个中断服务程序 ISR）。
中断服务程序是一段特殊的代码，它会在定时器溢出时被自动调用。
4. 开启中断：在中断服务程序设置完成后，需要开启相应的中断。
开启中断后，当定时器溢出时，CPU会自动跳转到中断服务程序执行。
5. 执行中断服务程序：当定时器溢出时，CPU会暂停当前任务，跳转到中断服务程序执行。
在中断服务程序中，可以执行一些特定的操作，如更新显示、读取传感器数据等。
6. 返回主程序：中断服务程序执行完成后，CPU会自动返回到主程序继续执行。
这样，通过定时器中断，可以实现对单片机的周期性控制和数据采集等功能。
51单片机各种中断源的中断请求原理
51单片机各种中断源的中断请求原理
1. 外部中断：51 单片机有两个外部中断源，分别为 INT0 和 INT1。
当外部中断源输入一个低电平信号时，会触发中断请求。
在中断服务程序中，可以通过查询中断标志位来确定是哪个外部中断源触发了中断。
2. 定时器中断：51 单片机有两个定时器/计数器，分别为 T0 和 T1。
当定时器计数溢出时，会触发中断请求。
在中断服务程序中，可以通过查询定时器的计数寄存器来确定定时器是否溢出。
3. 串口中断：51 单片机有一个全双工的串口，可以接收和发送数据。
当串口接收到数据或发送完数据时，会触发中断请求。
在中断服务程序中，可以通过查询串口的控制寄存器来确定是接收还是发送中断。
51 单片机的各种中断源都是通过硬件信号或计数器溢出等方式触发中断请求，然后在中断服务程序中进行相应的处理。
在编写中断服务程序时，需要注意保护现场和恢复现场，以确保程序的正确性和稳定性。
单片机讲义(第五章MCS-51的中断系统)
5．6．2 跳沿触发方式（下降沿触发方式）
如果相继连续两次采样，一个机器周期采样到外部中断输入为高， 下一个机器周期采样为低，则置1中断申请触发器，直到CPU响应此 中断时，该标志才清0。这样不会丢失中断，输入的负脉冲宽度至少保
持12个时钟周期（若晶振频率为6 MHZ，则为2μs），才能被CPU采样到。
（2）用字节操作指令
MOV IP，＃05H ；000 00101 或者用： MOV 0B8H，＃05H ；B8H为IP寄存器的字节地址
5．5 外部中断的响应时间
从外部中断请求有效（外部中断请求标志置1）到转 向中断入口地址所需要的响应时间。 外部中断的最短响应时间为3个机器周期。其中中断
请求标志位查询占1个机器周期，而这个机器周期恰好是处于指令 的最后一个机器周期，在这个机器周期结束后，中断即被响应， CPU接着执行1条硬件子程序调用指令 LCALL以转到相应的中断服 务程序入口，则需要2个机器周期。
外部中断响应的最长时间为8个机器周期。执行RETI或
是访问IE或IP的指令，最长需要2个机器周期。而接着再执行的1条 指令，按最长的指令（乘法指令MUL和除法指令DIV）来算，需4 个机器周期。再加上硬件子程序调用指令LCALL的执行，需要2个 机器周期，所以，外部中断响应最长时间为8个机器周期。
5．3．3中断允许寄存器IE
IE中各位的功能如下：
（l）EA——中断允许总控制位 EA=0，CPU屏蔽所有的中断请求（CPU关中 断）； EA=1，CPU开放所有中断（CPU开中断）。 （2）ES——串行口中断允许位 ES=0，禁止串行口发送/接收中断； ES=1，允许串行口发送/接收中断。 （3） ET1——定时器／计数器T1的溢出中断允许 位 ET1= 0，禁止T1计数溢出中断； ET1= 1，允许T1计数溢出中断。
51单片机外部中断INT0实例（汇编程序）
51单⽚机外部中断INT0实例（汇编程序）;普中51开发板;单⽚机的P3.2（INT0）引脚与按键K3脚连接;⽤汇编语⾔实现：按⼀次K1外部中断INT0响应⼀次，LED显⽰值加1（⼗进制），;前提是共阴数码LED第⼀位，需要设定，由P0⼝控制。
ORG 0000HLJMP STARTORG 0003HLJMP INTT0ORG 0600HSTART: SETB EASETB EX0 ; 打开外部中断0SETB IT0 ; 跳变沿出发⽅式（下降沿）这个⽅法⽐较稳定;CLR IT0 ; 令中断0为电平触发，这个⽅式需要有延时程序，;否则，单⽚机处理速度快，按⼀下按键，;已经处理了很多个低电平中断了。
CLR P2.2 ;段位选择第⼀位CLR P2.3CLR P2.4CLR1: MOV R0,#00HDISPLAY: MOV DPTR,#TAB ;给字形表的初地址MOV A,R0 ;将要显⽰的数给A;/////////////////////////MOV B, A ;save a valueCLR CSUBB A, #10H ;如果已计数到15，说明⼀次循环结束MOV A, B ;load a valueJNC CLR1 ;C=1，重新开始，R0=00H，若等于0,回displayMOVC A,@A+DPTR ;在字形表中取数放到AMOV P0,A ;假设是P0⼝输出要显⽰的数据把A放到P0中SJMP DISPLAY ;循环显⽰等待中断INTT0: INC R0 ;中断中有按键着加1RETITAB: DB 3FH,06H,5BH,4FH,66H ;字形表0-15DB 6DH,7DH,07H,7FH,6FHDB 77H,7CH,39H,5EH,79H,71HEND。
外部中断实验报告
一、实验目的1. 理解单片机外部中断的概念和工作原理。
2. 掌握MCS-51单片机外部中断的编程方法。
3. 通过实验验证外部中断在实际应用中的效果。
二、实验环境1. 实验设备：MCS-51单片机实验板、按键、LED灯、面包板、连接线等。
2. 开发环境：Keil uVision5软件。
三、实验原理外部中断是单片机的一个重要功能，用于响应外部事件。
当外部事件发生时，CPU可以暂停当前程序，转而执行中断服务程序，处理外部事件。
MCS-51单片机有两个外部中断源，即INT0和INT1。
四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚，LED灯连接到单片机的某个I/O口。
具体连接方式如下：- 将按键的一端连接到单片机的INT0或INT1引脚，另一端连接到地。
- 将LED灯的正极连接到单片机的某个I/O口，负极连接到地。
2. 程序设计（1）初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平，关闭LED灯 while(1) {// 主循环}}```（2）编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```（3）编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序，并使用Keil uVision5软件进行编译和烧录。
2. 将程序烧录到单片机中，并连接好硬件电路。
3. 按下按键，观察LED灯是否闪烁。
51单片机外部中断
以外部中断0为例：
主程序中需要有以下代码：
EA=1；//打开总中断开关 EX0=1；//开外部中断0 IT0=0/1；//设置外部中断的触发方式
中断服务函数：
void int0 () interrupt 0 using 1 {
do anything that you want }
谢谢大家！
外部中断
1. 51单片机中断的原理 2. 51单片机Βιβλιοθήκη 外部中断51单片机的中断系统
一、中断的概念
CPU在处理某一事件A时，发生了另一事件 B请求CPU迅速去处理（中断发生）；
CPU暂时中断当前的工作，转去处理事件B（ 中断响应和中断服务）；
待CPU将事件B处理完毕后，再回到原来事件A 被中断的地方继续处理事件A（中断返回）， 这一过程称为中断 。
51单片机的中断系统结构
引起CPU中断的根源，称为中断源。中断源向CPU提出
的中断请求。CPU暂时中断原来的事务A，转去处理事件B。 对事件B处理完毕后，再回到原来被中断的地方（即断点）， 称为中断返回。实现上述中断功能的部件称为中断系统。
中断源
二、51单片机中断处理过程
中断响应条件
中断源有中断请求； 此中断源的中断允许位为1； CPU开中断（即EA=1）。 以上三条同时满足时，CPU才有可能响应中断
51单片机中断原理
(MSB)
(LSB)
－ － － PS PT1 PX1 PT0 PX0
PX0：外部中断0允许位 PT0：定时器/计数器0中断允许位 PX1：外部中断1允许位 PT1：定时器/计数器1中断允许位 PS ： 串行口中断允许位
当两个以上的中断源同时提出申请时， CPU到底相应哪个中断呢？
中断响应遵循两条规则：
（3） 正在执行的是一条 RETI 或者访问特殊功能 寄存器 IE或 IP的指令（换言之, 在 RETI或读写 IE或 IP之后, 不会马上响应中断请求, 而至少执行 一条其它指令之后才会响应）。
当上述阻断条件存在时，中断不能 被相应，且丢弃查询结果。若阻断条件结 束时，中断标志已经消失，则这个被拖延 了的中断请求可能不会再得到响应。
(LSB)
TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
IT0：外部中断0触发方式选择位
0:低电平触发
1: 负跳变触发
IE0：外部中断0中断请求标志
IT1、IE1 类似 IT0、IE0
TR0：定时/计数器0运行控制位 0:停止 1:运行
TF1：定时/计数器0中断请求标志位
TR1、TF1 类似 TR0、TF0
中断标志检测与响应过程
5.2.3.1 中断响应的阻断条件
在EA＝1且相应的中断允许位也为1的情况下， 检测到的最高级的中断请求将会得到相应。但此时 如果发生下列三种情况中的任何一种，中断响应的 过程将被阻断：
（1） 同级或高优先级的中断已在进行中;
（2） 当前的机器周期还不是正在执行指令的最后 一个机器周期（换言之, 正在执行的指令完成前, 任 何中断请求都得不到响应）;
2. 特殊功能寄存器SCON的格式（98H
简述51系列单片机中断响应的条件
简述51系列单片机中断响应的条件。
●有中断源发出中断请求；●中断总允许位EA=1，即CPU开中断；●申请中断的中断源的中断允许位为1，即中断没有屏蔽；●无同级或更高级中断正在被服务；●当前的指令周期已经结束；●若现在指令为RETI或者是访问IE 或IP指令，则该指令以及紧接着的另一条指令已执行完简述定时/计数器4种工作模式的特点。
模式1：是16位的定时器/计数器；模式2：把TL0（或TL1）配置成一个可以自动重装载的8位定时器/计数器；模式3：对T0和T1大不相同。
若将T0设置为模式3，则TL0和TH0被分为两个相互独立的8位计数器。
定时器T1无工作模式3状态。
模式0：与模式1几乎完全相同，唯一的差别是模式0中，寄存器TL0用5位，TH0用8位。
单片机原理及应用试卷3一、填空题1、MCS—51单片机的运算电路包括了算术逻辑运算单元ALU 累加器A B 寄存器以及状态字寄存器PSW和暂存寄存器等部件。
2、MCS—5l单片机的最大程序寻址空间是 64K ，该空间的地址范围为： 0000H至FFFFH 系统上电及复位的程序人口地址为 0000H 。
3、MCS-51单片机的一个机器周期包含了 6 个状态周期，每个状态周期又可划分为 2 拍节，一个机器周期实际又包含了 12 个振荡器周期。
4、单片机与普通计算机的不同之处在于其将 CPU、存储器、I/O口三部分集成于一块芯片上。
5、8031单片机复位后，R4所对应的存储单元的地址为 04H ，因上电时PSW= 00H 。
这时当前的工作寄存器区是 0 组工作寄存器区。
6、片内RAM低128个单元划分为工作寄存器区、位寻址区、数据缓冲区 3个主要部分。
7、指令格式是由操作码、操作数、和所组成，也可能仅由操作码组成。
8、8031单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 pc 的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送 pc ，使程序执行转向程序存储器中的中断地址区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于51单片机外部中断响应
外部中断方式最好设为下降沿方式，特别是中断引
脚接按键的情况。
外部下降沿中断：SETB IT0。
每个机器周期都由硬
件对引脚自动采样，若连续在2个周期采样到电平从高
到低，则认定有中断请求，IE0=1。
IE0会一直保持到该
中断请求被CPU响应，响应前都不会自动清零，只有在
响应后硬件才自动将IE0清零IE0=0。
外部低电平中断：CLR IT0。
当中断引脚为低电平时，并保持一个机器周期，硬件自动置IE0=1。
如果在下一个
周期采样到中断引脚为高电平时，硬件自动将IE0清0。
中断标志位自动清0条件：下降沿中断只有CPU响应中断同时才会清0，否则一直保持。
低电平中断：任何时候
当外部中断引脚为低电平时，IE0=1；为高电平时，
IE0=0，所以不需要响应中断才会清0，与引脚状态有关。
注意：当EA=0时，中断引脚为低电平也不会将IE0自动置1，只有EA=1时才会自动置1
单片机设计中有两个CPU时，主CPU控制副CPU中断时应注意：主CPU发出中断信号的时候，副CPU能够及时接收到，也就是副CPU工作状态不允许在关中断CLR EA的程序中运行。
只要副CPU不工作在关中断的程序中运行，
主CPU发出的中断信号副CPU都能够及时响应中断。
还有就是如果采用下降沿方式，主CPU发出的高低电平之间间隔时间只需一条NOP指令。
所以应该尽可能考虑这个时差问题。
有时候就是副CPU还没有运行完屏蔽中断的程序的时候，主CPU就发出了中断信号，造成副CPU无法中断或时好时坏。
键盘中断到今天为止终于可以告一段落了。
现在才知道，程序架构有了并不代表程序就容易完成，更多的时间在于调试，防真，再调试，如此循环。
所以遇到问题要有耐心，信心，细心。
做到这三点，不行也得行！！！！。
