轻型动力触探试验方案文件.doc

合集下载

水泥搅拌桩N10轻型动力触探检测方案

水泥搅拌桩N10轻型动力触探检测方案

水泥搅拌桩N10轻型动力触探检测方案1、试验目的检验复合地基增强体的桩体成桩质量。

2、仪器设备1)触探头:圆锥头,锥角60°,直径40mm;2)触探杆:直径25mm,长度1m,采用地质管材D40;3)穿心锤:落锤质量10kg,落距50cm。

3、基本原理轻型动力触探,就是利用一定的锤击动能,将一定规格的圆锥探头打入搅拌桩中,根据打入桩中的阻抗大小来判别桩身强度。

4、检测标准1)《建筑地基处理技术规范》(JGJ 79-2002 ;2)委托方提供的相关设计图纸。

5、抽检数量检测数量为施工总桩数的1%,且不小于3根。

6、准备工作为确保检测工作顺利、有序、高效地进行,我方将设置专职联络员,负责通业主、监理、施工等单位的联系、沟通工作,及时掌握现场进度情况,以便我方做好人力、物力的调配工作,同时进行现场指导,确保在进场检测前有关方做好相应的准备工作:1)检测桩触探测试时应将上覆砂层挖除,露出搅拌桩桩头。

测试时桩顶标高为自然地面标高;2)触探测试时,桩龄期应在3d内。

7、技术要求1)轻型动力触探检测深度不应超过4m;2)触探杆连接后的最大偏斜度不应超过2%;3)锤击贯入应连续进行,不宜间断,锤击速率一般为每分钟15〜30击;5)触探测试点的位置位于搅拌桩径向D/4位置处;6)当N io> 100或贯入15cm锤击数超过50时,可停止试验。

8测试方法及测试步骤1)安装触探头及触探杆,使探头与探杆及探杆与探杆联接紧密;2)定位,使触探头置于所检测的搅拌桩径向D/4位置处;3)使落锤自由落下,锤击贯入连续进行;4)防止锤击偏心和探杆侧向晃动;5)记录探头每贯入30cm的击数。

9、进度安排及成果提交正式检测期间,保证每天可完成约30根桩的触探检测,并根据施工现场进度的要求,投入相应的人员、设备,以确保满足整个工程施工的顺利进行。

现场检测工作完成后,三天内可提供初步检测结果,全部检测完成后,七个工作日内提供正式检测报告。

轻型动力触探试验方案-精品.pdf

轻型动力触探试验方案-精品.pdf

轻型动力触探试验方案(一)试验目的1)提供浅基础地基承载力;2)检验基底是否存在下卧软层。

(二)试验依据1、《建筑地基基础设计规范》(GB50007-2002、DBJ15-31-2003);2、《建筑地基基础处理技术规范》JGJ79-2002;3、《岩土工程勘察规范》GB50021-2001;4、《建筑地基基础工程施工质量验收规范》GB50202-2002。

(三)试验基本原理和技术要求采用自由落锤以15~30击/min 的锤击速率连续锤击贯入,每贯入1m ,将探杆转动一圈半,轻型动力触探锤的落距为50cm 。

轻型动力触探记录每贯入30cm 的锤击数(10N )。

对轻型动力触探,当10N >100或贯入15cm 的锤击数超过50时,可终止试验。

(四)试验数据分析与判定根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值。

参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。

表110N 轻型动力触探试验推定地基承载力特征值akf(kPa )10N 5 10 15 20 25 30 3540 45 50 一般黏性土地基50 70 100 140 180 220 260 300 340 380 黏性素填土地基60 80 95 110 120 130 140 150 160 170 粉土、粉细砂土地基55708090100110125140150160(五)试验要点(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。

(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2.0cm ,使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标计算。

(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试。

动力触探试验方案

动力触探试验方案

动力触探试验方案目录1.检测内容2.检测方案3.检测结果4.结论1.检测内容本次检测的内容为软基处理段的地基均匀性、密实性及其承载力。

通过动力触探试验,对地基的质量进行评估,为后续的土建工作提供可靠的依据。

2.检测方案本次检测采用动力触探试验,通过对地基进行垂直冲击,测量反弹能量和击穿深度,评估地基的均匀性、密实性和承载力。

试验方案经过编制、审核和审批,保证了检测的准确性和可靠性。

3.检测结果经过试验,软基处理段的地基均匀性良好,密实性较高,承载力符合设计要求。

对于存在的局部松软问题,我们提出了相应的处理措施,以确保工程质量。

4.结论本次检测结果表明,软基处理段的地基质量良好,符合设计要求。

我们将继续加强施工管理,确保工程按照设计要求进行,保证施工质量。

一、动力触探试验范围动力触探试验是一种常用的地基勘察方法,适用于测定土层的物理性质、土层的压缩性和承载力等参数。

试验范围主要包括土壤、砂土、粉土、黏土等不同类型的土层。

二、编制依据本文编制依据国家有关标准和规范,结合实际工程情况,采用动力触探试验的常规方法和流程。

三、检测人员、仪器设备动力触探试验需要专业的技术人员和合适的仪器设备。

检测人员应具备相关的专业知识和技能,并经过培训和考核合格。

仪器设备应符合国家标准和规范要求,保证检测数据的准确性和可靠性。

四、检测环境动力触探试验需要在适宜的环境条件下进行。

检测现场应平整、干燥、无杂物,以确保试验数据的准确性和可靠性。

同时,应注意环境保护,避免对周围环境造成污染和破坏。

五、地基承载力要求地基承载力是动力触探试验的重要参数之一。

在进行试验前,需要明确工程的地基承载力要求,以便于根据试验数据进行合理的分析和判断。

六、检测工作流程动力触探试验的工作流程主要包括准备工作、试验操作、数据记录和处理等环节。

检测人员应按照规范要求,严格执行每个环节的操作流程,确保试验数据的准确性和可靠性。

七、检测中应注意的安全事项动力触探试验需要在现场进行,存在一定的安全风险。

轻型动力触探方案

轻型动力触探方案

轻型动力触探方案一、引言轻型动力触探是一种用于地质勘探和工程建设中的重要技术手段。

它通过驱动钻杆和钻头进行钻孔,以获取地下土层的物理性质和构造情况。

本文将介绍一种可行的轻型动力触探方案,旨在帮助读者理解该技术的应用及其在实际工程中的意义。

二、轻型动力触探的基本原理轻型动力触探采用驱动机械设备实现钻孔过程,一般包括钻杆、钻头、钻进机和反击器等。

其中,驱动机械设备通过钻杆传递驱动力到钻头,实现对地层的钻探。

驱动力的产生可以通过液压或电力等方式实现,以便适应不同的工作环境和需求。

三、轻型动力触探方案的步骤1. 地质勘探前的准备工作在进行轻型动力触探前,需要进行充分的准备工作。

首先,确定钻孔位置和深度,并对目标地层进行事先的调查和分析。

其次,选择合适的钻杆、钻头和钻进机,以确保钻探的效果和准确性。

最后,对施工人员进行培训和安全教育,确保操作人员的安全和项目的顺利进行。

2. 钻探孔的施工开始钻探前,需要先进行现场勘探,了解地下情况,制定详细的施工方案。

然后,根据方案要求,进行孔口的深化。

在钻探孔的过程中,需要根据地质情况及时处理地层的变化和难题,确保施工的连续性和进度。

同时,进行记录和采集样本,以方便后续的分析和研究。

3. 孔壁稳定处理在钻探过程中,随着孔深的增加,孔壁会出现稳定性问题。

为了确保施工的安全和质量,需要选用适当的孔壁稳定材料进行处理。

常见的孔壁稳定材料包括泥浆、海绵水泥等,根据具体情况进行选择和施工。

4. 检测和分析完成钻探工作后,需要对钻孔的质量进行检测和分析。

通过测量和观察孔深、孔径和孔壁的物理性质,可以获取地下土层的详细信息。

同时,对采集的样本进行实验室分析,进一步了解地下土壤的力学性质和工程特性。

四、轻型动力触探的应用领域轻型动力触探广泛应用于地质工程、水文地质、环境工程等领域。

在地质工程中,可以用于工程建设前的地质勘探和项目可行性研究;在水文地质领域,可以用于水域和河岸地质勘探,为水文地质调查提供数据支持;在环境工程中,可以用于土壤和地下水污染的调查和评估,为环保项目提供技术支持。

二、轻型动力触探试验

二、轻型动力触探试验

二、轻型动力触探1.试验的目的及意义(1)进行地基土的力学分层。

(2)熟悉操作轻型动力测试的仪器设备。

(3)查明土洞、滑动面、软弱土层界面的位置。

(4)根据圆锥动力触探实验成果,并通过建立地区经验可以用于;(5)评定地基土的强度和变形参数。

(6)评价天然地基的承载力。

(7)估算单桩承载力。

2.试验的适用范围动力触探可分为轻型、重型和特重型。

轻型动力触探可确定一般粘性土地基承载力;重型和特重型动力触探可确定中砂以上的砂类土和碎石类土地基承载力,测定圆砾土、卵石土的变形模量。

动力触探还可以用于查明地层在垂直和水平方向的均匀程度和确定桩基承载力。

轻型动力触探可以应对各种难以取样的各种填土、砂土、粉土、碎石土、砂砾土、卵石、砾石等含粗颗粒的土类。

适用于推定换填地基,黏性土,粉土,粉砂,细砂及其处理土地基的地基承载力,鉴别地基土性状,评价处理土地基的施工效果。

3.试验的基本原理利用一定的锤击能量,将一定规格的圆锥探头打入土中,根据打入土中的难易程度(贯入阻力或贯入一定深度的锤击数)来判别土的性质。

轻型触探属于动力触探的一种,根据锤击数可以进行地基土的力学分层、定性评价地基土的均匀性和物理性质、评定天然地基的承载力、估算单桩承载力。

4.试验仪器及制样工具包括导向杆、穿心锤、锤垫、探杆和圆锥探头五部分,见图4-2。

重锤的提升有人力和机械两种。

导向杆:穿插在穿心锤中心,是用来控制落锤方向的导杆。

穿心锤:是一个中间空心的圆柱状重锤,用来提供贯入势能。

锤垫:用来缓冲穿心锤的一个小的平台。

探杆:穿心锤能量传递的目标,通常为1M长,深入地层,完成触探任务。

圆锥探头:圆锥状的一个探头,用来更好地贯入地层。

5.试验步骤(1)将穿心锤穿入带钢砧与锤垫的触探杆上;(2)将探头及探杆垂直地面放于测试地点;(3)提升穿心锤至预定高度,使其自由下落撞击锤垫,将探头打入土中;(4)记录每贯入30cm(或10cm)的锤击数;(5)重复上述步骤,直至预定试验深度。

轻型动力触探试验方案

轻型动力触探试验方案

轻型动力触探试验方案(一)试验目的1)提供浅基础地基承载力;2)检验基底是否存在下卧软层。

(二)试验依据1、《建筑地基基础设计规范》(GB50007-2002、DBJ15-31-2003);2、《建筑地基基础处理技术规范》JGJ79-2002;3、《岩土工程勘察规范》GB50021-2001;4、《建筑地基基础工程施工质量验收规范》GB50202-2002。

(三)试验基本原理和技术要求采用自由落锤以15~30击/min的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm。

N)。

轻型动力触探记录每贯入30cm的锤击数(10N>100或贯入15cm的锤击数超过50时,可终止试对轻型动力触探,当10验。

(四)试验数据分析与判定根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值。

参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。

表1 N轻型动力触探试验推定地基承载力特征值f(kPa)(五)试验要点(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。

(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2.0cm,使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标计算。

(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试。

(4) 本试验方法试用宇深度小于4米的土层。

轻型动力触探方案

轻型动力触探方案

*****项目N10轻型动力触探试验检测方案一、工程概况*****工程,给水管总长约*万米,排水管总长约*万米,设计地基承载力为100kPa,基础土质分为土方回填路段和原山体挖方路段。

二、检测数量及位置根据《岩土工程勘察规范》(GB50021-2001)(2009年版)、《建筑地基基础工程施工质量验收规范》(GB50202-2002)、广东省标准《建筑地基基础检测规范》(DBJ 15-60-2008)中的有关规定,以及结合项目的实际情况,确定填方路段每20米检测3个点,挖方路段不进行检测,检测深度视现场实际情况定。

三、检测仪器设备、方法和标准1、检测原理N10轻型动力触探试验,是利用50cm固定落距的一定的锤击动能,将探头直径为40mm±1的圆锥触探头打入地基土中,根据打入击数确定其承载力大小。

2、技术要求(1)检测参照国家标准《岩土工程勘察规范》(GB 50021—2001)及广东省标准《建筑地基基础检测规范》(DBJ 15—60—2008)中的有关规定进行;(2)测试点在土基顶面;(3)测试点地基土应保持不受扰动;(4)触探杆的最大偏斜度不宜超过2%;(5)触探时锤击贯入应连续,锤击频率宜在15~30击/分钟之间。

3、测试设备测试设备采用N10触探仪,落锤质量10±0.2kg,落距50±2cm;触探头为圆锥形,锥角60°,锥底直径40mm±1;触探杆直径25±1mm,长度1m。

4、检测步骤(1)正确安装触探头和触探杆,使之紧密相连;(2)使触探头定位于被检测点上;(3)使落锤自由落下,贯入连续进行;(4)记录触探头每贯30cm的锤击数。

四、检测结果及结论精品文档,超值下载现场准确采集好每个点的锤击数据,试验完检测点后,及时分析检测结果并及时编制《N10轻型动力触探成果表》和《N10轻型动力触探检测结果一览表》。

轻型动力触探方案

轻型动力触探方案

*****项目N10轻型动力触探试验检测方案一、工程概况*****工程,给水管总长约*万米,排水管总长约*万米,设计地基承载力为100kPa,基础土质分为土方回填路段和原山体挖方路段。

二、检测数量及位置根据《岩土工程勘察规范》(GB50021-2001)(2009年版)、《建筑地基基础工程施工质量验收规范》(GB50202-2002)、广东省标准《建筑地基基础检测规范》(DBJ 15-60-2008)中的有关规定,以及结合项目的实际情况,确定填方路段每20米检测3个点,挖方路段不进行检测,检测深度视现场实际情况定。

三、检测仪器设备、方法和标准1、检测原理N10轻型动力触探试验,是利用50cm固定落距的一定的锤击动能,将探头直径为40mm±1的圆锥触探头打入地基土中,根据打入击数确定其承载力大小。

2、技术要求(1)检测参照国家标准《岩土工程勘察规范》(GB 50021—2001)及广东省标准《建筑地基基础检测规范》(DBJ 15—60—2008)中的有关规定进行;(2)测试点在土基顶面;(3)测试点地基土应保持不受扰动;(4)触探杆的最大偏斜度不宜超过2%;(5)触探时锤击贯入应连续,锤击频率宜在15~30击/分钟之间。

3、测试设备测试设备采用N10触探仪,落锤质量10±0.2kg,落距50±2cm;触探头为圆锥形,锥角60°,锥底直径40mm±1;触探杆直径25±1mm,长度1m。

4、检测步骤(1)正确安装触探头和触探杆,使之紧密相连;(2)使触探头定位于被检测点上;(3)使落锤自由落下,贯入连续进行;(4)记录触探头每贯30cm的锤击数。

四、检测结果及结论精品文档,超值下载现场准确采集好每个点的锤击数据,试验完检测点后,及时分析检测结果并及时编制《N10轻型动力触探成果表》和《N10轻型动力触探检测结果一览表》。

轻型触探方案

轻型触探方案

N10轻型动力触探试验检测方案工程名称:中海金沙湾C7~C13座工程工程地点:佛山南海区大沥镇黄岐建设大道1号委托单位:中建三局第一建设工程有限责任公司编写:审核:中国轻工业广州工程院二OO九年七月三十日一、前言中海金沙湾C7~C13座工程,位于佛山南海区大沥镇黄岐建设大道1号, N10轻型动力触探试验,目的是检验该地基土承载力是否满足设计要求。

二、检测数量及位置由委托单位和监理单位确定,施工单位负责在现场把需检测点的具体位置定出,按规范要求及根据本项目的实际情况确定本次试验共检测4点,检测深度视现场实际情况定。

三、检测仪器设备、方法和标准1、检测原理N10轻型动力触探试验,是利用50cm固定落距的一定的锤击动能,将探头直径为40mm±1的圆锥触探头打入地基土中,根据打入击数确定其承载力大小。

2、参照规范及技术要求(1)检测参照国家标准《岩土工程勘察规范》(GB 50021—2001)及广东省标准《建筑地基基础检测规范》(DBJ 15—60—2008)中的有关规定进行;(2)测试点在基础底面;(3)测试点地基土应保持不受扰动;(4)触探杆的最大偏斜度不宜超过2%;(5)触探时锤击贯入应连续,锤击频率宜在15~30击/分钟之间。

3、测试设备测试设备采用N10触探仪,落锤质量10±0.2kg,落距50±2cm;触探头为圆锥形,锥角60°,锥底直径40mm±1;触探杆直径25±1mm,长度1m。

4、检测步骤:(1)正确安装触探头和触探杆,使之紧密相连;(2)使触探头定位于被检测点上;(3)使落锤自由落下,贯入连续进行;(4)记录触探头每贯30cm的锤击数。

四、地基(施工)情况要求委托单位提供设计及施工资料、检测点位平面图、检测点附近的地质资料。

五、检测结果及结论现场准确采集好每个点的锤击数据,试验完检测点后,及时分析检测结果并及时编制《N10轻型动力触探成果表》和《N10轻型动力触探检测结果一览表》。

轻型动力触探试验方法

轻型动力触探试验方法

精心整理轻型动力触探试验方案
(一)试验目的
1)提供浅基础地基承载力;
2)检验基底是否存在下卧软层。

(二)试验依据
1、《建筑地基基础设计规范》(GB50007-200
2、DBJ15-31-2003);
2
3
4

(五)试验要点
(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。

(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2.0cm,使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标计算。

(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击
精心整理
时,即停止测试。

(4)本试验方法试用宇深度小于4米的土层。

轻便触探试验作业指导书【精选文档】

轻便触探试验作业指导书【精选文档】

本细则编制遵照《建筑地基基础设计规范》(GBJ7-89)、《岩土工程勘察规范》(GB50021—2001)、《软土地基深层搅拌加固法技术规程》(YBJ225—91)、《资料修约规程》(GB8170—1987)等标准的规定和本中心相关程序文件的规定。

圆锥动力触探试验细则一、范围本细则规定了轻型动力触探试验的试验方法、判定依据、仪器设备、试验条件、试验程序、原始记录、试验报告等。

本细则适用于进行力学分层,评定土的均匀性和物理性质(状态、密实度)、土的强度、地基承载力、单桩承载力、查明土洞、滑动面、软硬土层界面、检测地基处理效果、深层搅拌桩检测等.二、规范性引用文件下列文件所包含的条文通过在本细则中引用而构成细则的条文,本细则所列版本均为有效,所有文件都会被修订,使用本细则的人员应及时探讨采用下列文件最新版本的可能性,修订的应按质量文件的控制和维护程序规定进行.GBJ7-89 建筑地基基础设计规范YBJ225-91 软土地基深层搅拌加固法技术规程GB50021-2001 岩土工程勘察规范GB8170—1987 资料修约规程三、检测人员、仪器设备1、检测人员:检测人员均应接受与其承担任务相关的培训和考核,检测人员经考核合格后持证上岗。

2、仪器设备:应由经过授权的人员操作,持证上岗,严格使用程序。

2.1名称:轻便圆锥动力触探仪(探头、触探杆、穿心锤);产地:重庆探矿机械厂;编号:W192.2仪器设备符合有关标准、规范、和规程要求。

2.3仪器有效性:仪器设备每年进行一次自检,其技术指标符合仪器质量标准的要求。

2.4仪器保护措施:运输过程中应将圆锥头拆卸并包装妥当,避免锥头受撞变形。

2.5 使用委托方的仪器设备执行《仪器设备的控制与管理程序》和《实现测量可溯源程序》,并尽可能有委托方人员操作四、检测环境本检测细则对检测环境条件无要求。

五、接样和现场安排委托检测接样人员应检查委托协议书及桩基检测委托明细表填写内容是否完整、明确,然后对基桩状态与委托方进行核查、确认,且符合本中心相关程序的要求。

别墅-轻型动力触探检测方案

别墅-轻型动力触探检测方案

CHINA STATE CONSTRUCTION ENGRC CORP.远洋红熙郡二期示范区工程轻型动力触探检测方案ZJSJ/Z2-10R/SGFA-2015-001审批:___________________审核:___________________编制:___________________中建三局集团有限公司远洋红熙郡二期示范区工程项目经理部二0一六年三月CHINA STATE CONSTRUCTION ENGRC CORP.远洋红熙郡二期示范区工程轻型动力触探检测方案ZJSJ/HXJ2Q/SGFA-2016-004审批:___________________审核:___________________编制:___________________中建三局集团有限公司远洋红熙郡二期示范区工程项目经理部二0一六年三月目录1 编制依据 (1)1.1 招标文件 (1)1.2 编制依据 (1)2 工程概况 (2)2.1 项目概况 (2)2.2 工程简介 (2)2.3 仪器类型及规格和适用土类的规定 (2)2.3.1 仪器设备 (2)2.3.2 适用范围 (2)2.3.3 检验评定依据 (2)2.3.4 检验深度及间距 (3)3 施工方案 (4)3.1 准备工作 (4)3.2 检测步骤 (4)3.3 检测注意事项 (5)3.4 检测结果记录 (5)4 安全文明施工 (6)4.1 安全管理目标 (6)4.2 安全管理制度 (6)4.3 安全施工措施 (6)4.4 文明施工措施 (6)1编制依据1.1招标文件本方案为远洋红熙郡二期示范区工程轻型动力触探检测方案,旨在指导轻型动力触探检测工作,为规范轻型动力触探试验方法,保证检测精度,及时、公正地出具有效检验数据。

1.2编制依据1、业主提供的施工图纸、地勘报告2、场区及周边环境、实测高程方格网3、施工现场平面布置图4、本工程所涉及的国家或行业规范、规程、技术法规、标准和地方标准5、国家及行业有关标准、规程6、天津市地方法规、部门规章、规范性文件2工程概况2.1项目概况项目概况一览表2.2工程简介远洋红熙郡二期示范区工程施工总承包工程位于天津市武清区下朱庄,建筑面积约2953.29m2,地上2283.38m2,地下669.91m2,共2个建筑单体,为3层联排别墅2幢。

轻型动力触探方案

轻型动力触探方案

*****项目N10轻型动力触探试验检测方案一、工程概况*****工程,给水管总长约*万米,排水管总长约*万米,设计地基承载力为100kPa,基础土质分为土方回填路段和原山体挖方路段。

二、检测数量及位置根据《岩土工程勘察规范》(GB50021-2001)(2009年版)、《建筑地基基础工程施工质量验收规范》(GB50202-2002)、广东省标准《建筑地基基础检测规范》(DBJ15-60-2008)中的有关规定,以及结合项目的实际情况,确定填方路段每20米检测3个点,挖方路段不进行检测,检测深度视现场实际情况定。

三、检测仪器设备、方法和标准1、检测原理N10轻型动力触探试验,是利用50cm固定落距的一定的锤击动能,将探头直径为40mm±1的圆锥触探头打入地基土中,根据打入击数确定其承载力大小。

2、技术要求(1)检测参照国家标准《岩土工程勘察规范》(GB50021—2001)及广东省标准《建筑地基基础检测规范》(DBJ15—60—2008)中的有关规定进行;(2)测试点在土基顶面;(3)测试点地基土应保持不受扰动;(4)触探杆的最大偏斜度不宜超过2%;(5)触探时锤击贯入应连续,锤击频率宜在15~30击/分钟之间。

3、测试设备测试设备采用N10触探仪,落锤质量10±0.2kg,落距50±2cm;触探头为圆锥形,锥角60°,锥底直径40mm±1;触探杆直径25±1mm,长度1m。

4、检测步骤(1)正确安装触探头和触探杆,使之紧密相连;(2)使触探头定位于被检测点上;(3)使落锤自由落下,贯入连续进行;(4)记录触探头每贯30cm的锤击数。

四、检测结果及结论精品文档,超值下载现场准确采集好每个点的锤击数据,试验完检测点后,及时分析检测结果并及时编制《N10轻型动力触探成果表》和《N10轻型动力触探检测结果一览表》。

根据试验检测结果,参照规范表准确推断各试验点范围的地基土承载力特征值能否满足设计要求的结论。

轻便触探方案

轻便触探方案

本方案编制遵照《建筑地基基础设计规范》(GBJ7-89)、《岩土工程勘察规范》(GB50021-2001)、《软土地基深层搅拌加固法技术规程》(YBJ225-91)、《资料修约规程》(GB8170-1987)等标准的规定和本中心相关程序文件的规定。

圆锥动力触探试验细则一、范围本方案规定了轻型动力触探试验的试验方法、判定依据、仪器设备、试验条件、试验程序、原始记录、试验报告等。

二、规范性引用文件GBJ7-89 建筑地基基础设计规范YBJ225-91 软土地基深层搅拌加固法技术规程GB50021-2001 岩土工程勘察规范GB8170-1987 资料修约规程三、检测人员、仪器设备1、检测人员:检测人员均应接受与其承担任务相关的培训和考核,检测人员经考核合格后持证上岗。

2、仪器设备:应由经过授权的人员操作,持证上岗,严格使用程序。

2.1名称:轻便圆锥动力触探仪(探头、触探杆、穿心锤);产地:重庆探矿机械厂;编号:W192.2仪器设备符合有关标准、规范、和规程要求。

2.3仪器有效性:仪器设备每年进行一次自检,其技术指标符合仪器质量标准的要求。

2.4仪器保护措施:运输过程中应将圆锥头拆卸并包装妥当,避免锥头受撞变形。

2.5 使用委托方的仪器设备执行《仪器设备的控制与管理程序》和《实现测量可溯源程序》,并尽可能有委托方人员操作四、检测环境本检测方案对检测环境条件无要求。

五、接样和现场安排委托检测接样人员应检查委托协议书及桩基检测委托明细表填写内容是否完整、明确,然后对基桩状态与委托方进行核查、确认,且符合本中心相关程序的要求。

委托协议书应填写的内容:委托单位、生产(或建设)单位、工程名称、样品名称、品种规格、用途、代表数量、样品数量、取样(或生产)日期、取样(或生产)地点、执行标准、联系方式、要求检测项目等。

委托协议书采用中心统一印制的格式。

本检测样品为地基土或路基填土,由委托方全权管理,本中心不予保管。

在未得到本中心的检测报告,委托方自行更改检测样品(地基土或路基填土)原貌,本中心一律不予承担责任。

轻型动力触探方案

轻型动力触探方案

轻型动力触探方案一、工程概况本次轻型动力触探测试的工程为_____项目,位于_____,占地面积约_____平方米。

该工程的基础形式为_____,设计要求对地基土的承载力和变形特性进行评估,以确定基础的设计参数。

二、测试目的1、确定地基土的承载力特征值。

2、查明地基土的均匀性。

3、估算地基土的变形模量。

三、测试依据1、《岩土工程勘察规范》(GB 50021-2001)(2009 年版)2、《建筑地基基础设计规范》(GB 50007-2011)3、本工程的勘察任务委托书和技术要求四、测试设备1、轻型动力触探仪:由圆锥探头、触探杆、穿心锤三部分组成。

圆锥探头直径为 40mm,锥角 60°,触探杆直径 25mm,穿心锤质量10kg。

2、其他辅助设备:如钢卷尺、水准仪等。

五、测试方法1、平整测试场地,确保测试点周围无障碍物。

2、将轻型动力触探仪垂直放置在测试点上,使圆锥探头与地面接触。

3、提升穿心锤至预定高度(50cm),使其自由下落,锤击触探杆,记录每贯入 30cm 的锤击数。

4、当触探杆贯入深度达到 15m 或锤击数超过 100 击时,停止测试。

5、测试点间距一般为 10 20m,在平面上呈网格状布置。

六、测试数量根据工程规模和场地条件,本次测试共布置测试点_____个,其中在建筑物基础范围内布置_____个,基础范围外布置_____个。

七、数据处理与分析1、绘制锤击数与贯入深度的关系曲线。

2、根据《岩土工程勘察规范》(GB 50021-2001)(2009 年版)中的相关规定,确定地基土的承载力特征值。

3、对测试数据进行统计分析,评价地基土的均匀性。

八、质量保证措施1、测试前对设备进行检查和校准,确保其性能良好。

2、测试人员应经过专业培训,熟悉测试方法和操作规程。

3、严格按照测试方案进行测试,确保测试数据的真实性和可靠性。

4、及时记录测试数据,避免数据遗漏和错误。

九、安全注意事项1、测试现场应设置警示标志,防止无关人员进入。

轻型动力触探试验方法

轻型动力触探试验方法

精心整理轻型动力触探试验方案
(一)试验目的
1)提供浅基础地基承载力;
2)检验基底是否存在下卧软层。

(二)试验依据
1、《建筑地基基础设计规范》(GB50007-200
2、DBJ15-31-2003);
2
3
4

(五)试验要点
(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。

(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2.0cm,使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标计算。

(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击
精心整理
时,即停止测试。

(4)本试验方法试用宇深度小于4米的土层。

轻型动力触探试验方法

轻型动力触探试验方法

轻型动力触探试验方法文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)轻型动力触探试验方案(一)试验目的1)提供浅基础地基承载力;2)检验基底是否存在下卧软层。

(二)试验依据1、《建筑地基基础设计规范》(GB50007-2002、DBJ15-31-2003);2、《建筑地基基础处理技术规范》JGJ79-2002;3、《岩土工程勘察规范》GB50021-2001;4、《建筑地基基础工程施工质量验收规范》GB50202-2002。

(三)试验基本原理和技术要求采用自由落锤以15~30击/min的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm。

轻型动力触探记录每贯入30cm的锤击数(N)。

10对轻型动力触探,当N>100或贯入15cm的锤击数超过50时,可终止试验。

10(四)试验数据分析与判定根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值。

参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。

表1N轻型动力触探试验推定地基承载力特征值f(kPa)(五)试验要点(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。

(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2.0cm,使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标。

(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试。

(4)本试验方法试用宇深度小于4米的土层。

轻型动力触探试验方法

轻型动力触探试验方法

轻型动力触探试验方法 Jenny was compiled in January 2021轻型动力触探试验方案(一)试验目的1)提供浅基础地基承载力;2)检验基底是否存在下卧软层。

(二)试验依据1、《建筑地基基础设计规范》(GB50007-2002、DBJ15-31-2003);2、《建筑地基基础处理技术规范》JGJ79-2002;3、《岩土工程勘察规范》GB50021-2001;4、《建筑地基基础工程施工质量验收规范》GB50202-2002。

(三)试验基本原理和技术要求采用自由落锤以15~30击/min的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm。

轻型动力触探记录每贯入30cm的锤击数(N)。

10对轻型动力触探,当N>100或贯入15cm的锤击数超过50时,可终止试验。

10(四)试验数据分析与判定根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值。

参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。

表1N f(五)试验要点(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。

(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2.0cm,使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标。

(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试。

(4)本试验方法试用宇深度小于4米的土层。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

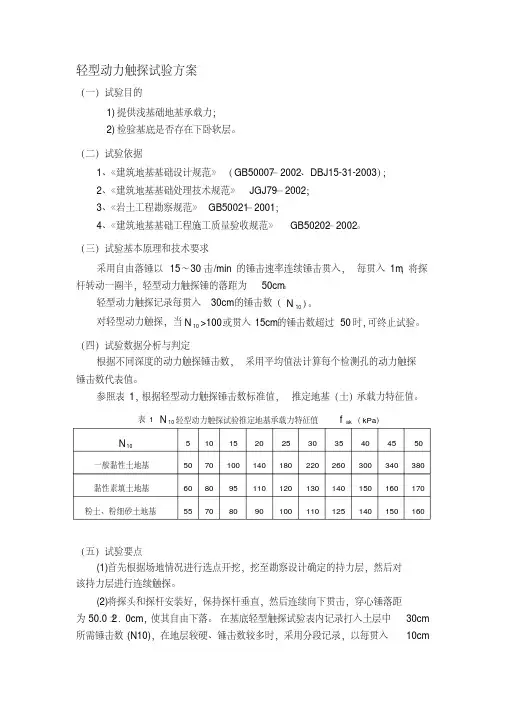

轻型动力触探试验方案
(一)试验目的
1) 提供浅基础地基承载力;
2) 检验基底是否存在下卧软层。

(二)试验依据
1、《建筑地基基础设计规范》(GB50007-200
2、DBJ15-31-2003);
2、《建筑地基基础处理技术规范》JGJ79-2002;
3、《岩土工程勘察规范》GB50021-2001;
4、《建筑地基基础工程施工质量验收规范》GB50202-2002。

(三)试验基本原理和技术要求
采用自由落锤以15~30 击/min 的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm。

轻型动力触探记录每贯入30cm的锤击数(N)。

10
对轻型动力触探,当N >100或贯入15cm的锤击数超过50时,可终止试验。

10
(四)试验数据分析与判定
根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探
锤击数代表值。

参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。

表1 N 10 轻型动力触探试验推定地基承载力特征值 f ak (kPa)
N 5 10 15 20 25 30 35 40 45 50
10
一般黏性土地基50 70 100 140 180 220 260 300 340 380 黏性素填土地基60 80 95 110 120 130 140 150 160 170 粉土、粉细砂土地基55 70 80 90 100 110 125 140 150 160
(五)试验要点
(1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对
该持力层进行连续触探。

(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距
为50.0±2.0cm,使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm
记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标计算。

(3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试。

(4)本试验方法试用宇深度小于4米的土层。
