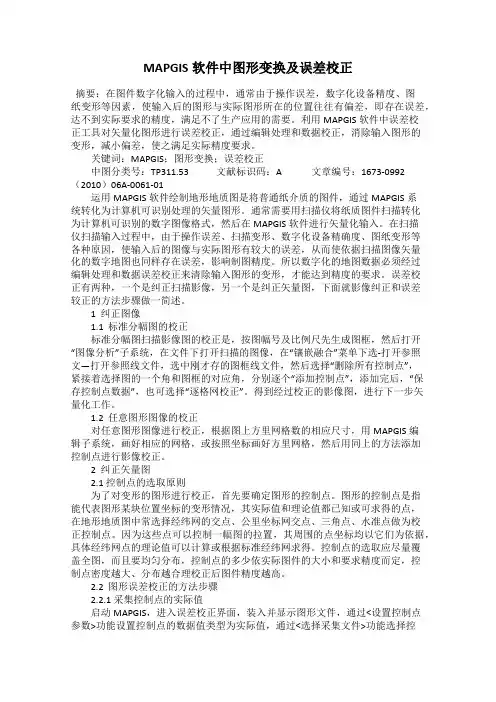

MAPGIS软件中图形变换及误差校正

MAPGIS软件中图形变换及误差校正摘要：在图件数字化输入的过程中，通常由于操作误差，数字化设备精度、图纸变形等因素，使输入后的图形与实际图形所在的位置往往有偏差，即存在误差，达不到实际要求的精度，满足不了生产应用的需要。

利用MAPGIS软件中误差校正工具对矢量化图形进行误差校正，通过编辑处理和数据校正，消除输入图形的变形，减小偏差，使之满足实际精度要求。

关键词：MAPGIS；图形变换；误差校正中图分类号：TP311.53 文献标识码：A 文章编号：1673-0992（2010）06A-0061-01运用MAPGIS软件绘制地形地质图是将普通纸介质的图件，通过MAPGIS系统转化为计算机可识别处理的矢量图形。

通常需要用扫描仪将纸质图件扫描转化为计算机可识别的数字图像格式，然后在MAPGIS软件进行矢量化输入。

在扫描仪扫描输入过程中，由于操作误差、扫描变形、数字化设备精确度、图纸变形等各种原因，使输入后的图像与实际图形有较大的误差，从而使依据扫描图像矢量化的数字地图也同样存在误差，影响制图精度。

所以数字化的地图数据必须经过编辑处理和数据误差校正来清除输入图形的变形，才能达到精度的要求。

误差校正有两种，一个是纠正扫描影像，另一个是纠正矢量图，下面就影像纠正和误差较正的方法步骤做一简述。

1 纠正图像1.1 标准分幅图的校正标准分幅图扫描影像图的校正是，按图幅号及比例尺先生成图框，然后打开“图像分析”子系统，在文件下打开扫描的图像，在“镶嵌融合”菜单下选-打开参照文—打开参照线文件，选中刚才存的图框线文件，然后选择“删除所有控制点”，紧接着选择图的一个角和图框的对应角，分别逐个“添加控制点”，添加完后，“保存控制点数据”，也可选择“逐格网校正”。

得到经过校正的影像图，进行下一步矢量化工作。

1.2 任意图形图像的校正对任意图形图像进行校正，根据图上方里网格数的相应尺寸，用MAPGIS编辑子系统，画好相应的网格，或按照坐标画好方里网格，然后用同上的方法添加控制点进行影像校正。

MapGIS的基本功能及图形数据的输入与编辑

实验一、MapGIS的组成及基本功能一、MAPGIS 的主要功能1.数据输入在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS的关键之一。

MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。

2.数据处理输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。

MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成，下面分别介绍之。

(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。

图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。

(2) 投影变换地图投影的基本问题是如何将地球表面（椭球面或圆球面）表示在地图平面上。

这种表示方法有多种，而不同的投影方法实现不同图件的需要，因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统，该系统就是为实现这一功能服务的，本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。

通过图框生成功能可自动生成不同比例尺的标准图框。

(3) 误差校正在图件数字化输入过程中，通常的输入法有：扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。

通常由于图纸变形等因素，使输入后的图形与实际图形在位置上出现偏差，个别图元经编辑、修改后可满足精度要求，但有些图元由于发生偏移，经编辑很难达到实际要求的精度，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过数据校正，消除输入图形的变形，才能使之满足实际要求，该系统就是为这一目的服务的。

通过该系统即可实现图形的校正，达到实际需求。

(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件，本系统以MSI 图象为处理对象。

MAPGIS图件转换成龙软图件

MAPGIS图件转换成龙软图件的方法及步骤
步骤：
1．安装MAPGIS软件（MAPGIS 6.7以上版本）。

（见图1）
图1
2．打开MAPGIS2），在弹出的窗口中打
开需要转换的MAPGIS图件（见图3）
图2
图3
然后，在图4所示区域，右击，
5）。

关闭MAPGIS编辑系统。

图4
图5
3．打开MAPGIS6）。

图6
4．进入文件转换窗口（见图7），分别装入MAPGIS图件中的点、线、区文
件。

为装入点，为装入线，为装入区。

5
MAPGIS图件就显示出来了。

（见图8）
图8
6
图9）10），然后会弹出保存文件对话框，输入文件名称，保存。

同样的方法，依次选择另外
MAPGIS软件的文件转换功能
输出了MAPGIS的中间点文件（）、线文件（）、区文件（）。

图10
711）,
MAPGIS软件输出的中间点文件（）、线
文件（）、区文件（）。

然后，输入设置比例尺和坐标缩放系数，点
（见图12）（注：1>设置比例尺为设置龙软图形的比例尺，MAPGIS电子图形的实际比例尺一般都为1:1000。

例如：MAPGIS纸质图件上标注的比例尺为1:200，那么，设置龙软图形的比例尺也为1:200=0.005，由于MAPGIS电子图件的实际比例尺为1:1000=0.001，则坐标缩放系数=0.001/0.005=0.2。

2>字符缩放系数为0.001，字体宽度缩放比例为0.5，不用改动。

）
图11
8．这样，就将MAPGIS图件转换成了龙软图件了。

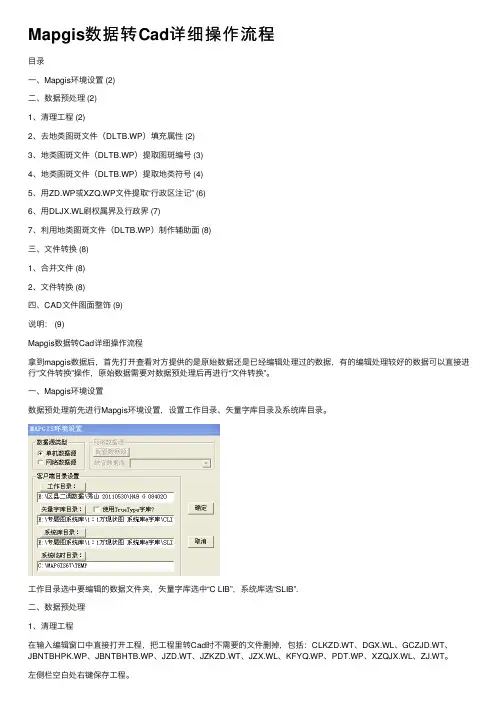

Mapgis数据转Cad详细操作流程

Mapgis数据转Cad详细操作流程⽬录⼀、Mapgis环境设置 (2)⼆、数据预处理 (2)1、清理⼯程 (2)2、去地类图斑⽂件（DLTB.WP）填充属性 (2)3、地类图斑⽂件（DLTB.WP）提取图斑编号 (3)4、地类图斑⽂件（DLTB.WP）提取地类符号 (4)5、⽤ZD.WP或XZQ.WP⽂件提取“⾏政区注记” (6)6、⽤DLJX.WL刷权属界及⾏政界 (7)7、利⽤地类图斑⽂件（DLTB.WP）制作辅助⾯ (8)三、⽂件转换 (8)1、合并⽂件 (8)2、⽂件转换 (8)四、CAD⽂件图⾯整饰 (9)说明： (9)Mapgis数据转Cad详细操作流程拿到mapgis数据后，⾸先打开查看对⽅提供的是原始数据还是已经编辑处理过的数据，有的编辑处理较好的数据可以直接进⾏“⽂件转换”操作，原始数据需要对数据预处理后再进⾏“⽂件转换”。

⼀、Mapgis环境设置数据预处理前先进⾏Mapgis环境设置，设置⼯作⽬录、⽮量字库⽬录及系统库⽬录。

⼯作⽬录选中要编辑的数据⽂件夹，⽮量字库选中“C LIB”，系统库选“SLIB”.⼆、数据预处理1、清理⼯程在输⼊编辑窗⼝中直接打开⼯程，把⼯程⾥转Cad时不需要的⽂件删掉，包括：CLKZD.WT、DGX.WL、GCZJD.WT、JBNTBHPK.WP、JBNTBHTB.WP、JZD.WT、JZKZD.WT、JZX.WL、KFYQ.WP、PDT.WP、XZQJX.WL、ZJ.WT。

左侧栏空⽩处右键保存⼯程。

2、去地类图斑⽂件（DLTB.WP）填充属性⼀般数据库导出的DLTB.WP⽂件，⾯属性都进⾏了填充，这会导致“复位窗⼝”时由于数据量过⼤刷屏速度很慢，为了加快显⽰速度，把DLTB.WP的填充属性去掉。

操作如下：①勾选DLTB.WP，菜单“区编辑”─统改参数─统改区参数勾选“填充颜⾊”“填充图案”“透明输出”，参数分别为9、0、透明。

②确定，保存3、地类图斑⽂件（DLTB.WP）提取图斑编号①勾选DLTB.WP，菜单“区编辑”─⾃动区标注，在弹出的对话框中“字段选择”选“TBBH”，确定。

MAPGIS到Mapinfo 转换流程说明

MAPGIS到Mapinfo 转换流程说明一数据文件转换流程示意：二影像文件转换流程示意：三转换详细步骤1)以转一幅图图框和影像为例并定像，转图框数据：在MAPGIS数据转换子程序中把图形打开，然后转成DXF格式：2) 启动Mapinfo 在表菜单中选择转入：选择转出的DXF文件，点下一步：转成功后在MAPinfo中打开后如图所示：3)影像的转换，启动MAPGIS使用影像处理子程序：选择相应的选项，然后转出:4)在mapinfo中定影像：1 打开转出mapinfo中的图框2 打开影像，如图：点击配准：点击新建：a: 投影可以改变图形的投影b: + －可以放大和缩小图形匹配详细步骤为：第一步：打开图框层，显示全图。

第二步：进入“文件”“打开文件”，在文件类型中选择“栅格图象”，在找到要打开的影象的路径，如图1所示的对话框。

图1第三步：点击“打开”，弹出如图2所示的提示框。

图2第四步：点击“配准”，弹出如图3所示的对话框。

在“投影”中选择所需投影，在“单位”中选择“米”。

图3第四步：在图3的对话框中点击“新建”，再通过“+”（放大）和“-”（缩小）将影象的内图廓左上角调整到合适位置，用鼠标单击其中心如图4所示。

图4第五步：此时操作mapinfo,将内图廓左上角对应图像的适当放大，按“S”键将MAPINFO捕捉打开。

第六步：在图4中选择“PT1”成蓝色状态，如图10。

进入菜单“表”“栅格图象”“从地图上选择控制点”；捕捉到mapinfo图廓左上角对应点，弹出如图11所示的对话框。

图10图11第七步：点击“确定”；在图4中“PT1”的坐标显示在框中；就完成了第一点的配准。

第八步：再新建一个点（必需新建一个），按上面步骤完成四个角点影象的配准。

说明：在配准影象过程中，一般配准四个点，为内图廓的四个角点，在配准时，应按顺时针或逆时针方向。

注意：1，要从图上获取一个控制点的坐标，必需先点重，如图所示：匹配结果如下：。

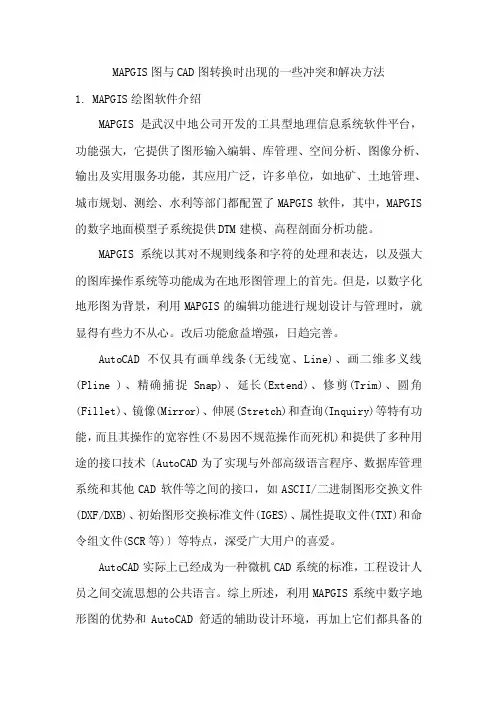

MAPGIS图与CAD图转换时出现的一些冲突和解决方法

MAPGIS图与CAD图转换时出现的一些冲突和解决方法1. MAPGIS绘图软件介绍MAPGIS是武汉中地公司开发的工具型地理信息系统软件平台，功能强大，它提供了图形输入编辑、库管理、空间分析、图像分析、输出及实用服务功能，其应用广泛，许多单位，如地矿、土地管理、城市规划、测绘、水利等部门都配置了MAPGIS软件，其中，MAPGIS 的数字地面模型子系统提供DTM建模、高程剖面分析功能。

MAPGIS系统以其对不规则线条和字符的处理和表达，以及强大的图库操作系统等功能成为在地形图管理上的首先。

但是，以数字化地形图为背景，利用MAPGIS的编辑功能进行规划设计与管理时，就显得有些力不从心。

改后功能愈益增强，日趋完善。

AutoCAD不仅具有画单线条(无线宽、Line)、画二维多义线(Pline )、精确捕捉Snap)、延长(Extend)、修剪(Trim)、圆角(Fillet)、镜像(Mirror)、伸展(Stretch)和查询(Inquiry)等特有功能，而且其操作的宽容性(不易因不规范操作而死机)和提供了多种用途的接口技术〔AutoCAD为了实现与外部高级语言程序、数据库管理系统和其他CAD软件等之间的接口，如ASCII/二进制图形交换文件(DXF/DXB)、初始图形交换标准文件(IGES)、属性提取文件(TXT)和命令组文件(SCR等)〕等特点，深受广大用户的喜爱。

AutoCAD实际上已经成为一种微机CAD系统的标准，工程设计人员之间交流思想的公共语言。

综上所述，利用MAPGIS系统中数字地形图的优势和AutoCAD舒适的辅助设计环境，再加上它们都具备的ASCII/二进制图形交换文件(DXF/DXB)的数据接口技术，使之在我们设计与管理的办公自动化工作中达到完美的结合。

2 AUTOCAD绘图软件介绍AutoCAD是由美国Autodesk公司于20世纪80年代初为微机上应用CAD技术而开发的绘图程序软件包，经过不断的完善，现已经成为国际上广为流行的绘图工具。

mapgis和shp数据的相互转换

MapGIS数据和SHP数据相互转换1.MapGIS数据转换成SHP数据MapGIS的数据的转换需要借助MapGIS6.7或其他版本的软件进行转换，有时可以直接转好，而有时需要借助FME软件才能保证属性不会丢失。

以下介绍三种转换方法：1.1将MapGIS数据直接转换成SHP数据以区文件为例做转换，点、线转换同面转换。

1.1.1读取图件打开MAPGIS主菜单，选择【图形处理】模块下的【文件转换】，选择【文件】菜单下的装入区（WP），在窗口上右击选择【复位窗口】，即可看到读出的图件。

1.1.2压缩存盘通过【选择】菜单下的【压缩存盘】，将压缩存盘前打勾，进行转换时保持【压缩存盘】前打勾的状态。

1.1.3换名存区通过【文件】菜单下【换名存区】，将文件保存，保存后【文件】菜单下【关闭文件】，再窗口上点右键【清空窗口】。

1.1.4读取换名存区后文件再次打开【图形处理】模块下的【文件转换】，选择【文件】菜单下的【装入区】，打开换名存盘后的区文件，在窗口上右击选择【复位窗口】，即可看到读出的图件。

1.1.5输出转换通过点击【输出】菜单下的【输出SHAPE文件】，另存文件名后可在指定的目录下存储SHP文件。

保存后【文件】菜单下【关闭文件】，再窗口上点右键【清空窗口】。

1.1.6备注（1）转SHP前在MAPGIS平台打开输入编辑模块，打开需要处理的文件，设当前文件为当前编辑状态。

区编辑菜单—修改属性—编辑区属性结构，查看所有字段名称长度大于10个字符的，修改字段名称，确保在10个字符以内（因为SHP文件的字段名最长为10个字符），修改后保存文件。

Win7系统打开【编辑区属性结构】时可能会遇到无法编辑的情况，关掉所有mapgis相关的程序，打开任务管理器，找到进程里面的“taskhost.exe”，结束该进程，再重新打开就可编辑了。

（2）如MAPGIS数据转成SHP文件后属性错乱，可能是因为没有压缩保存工程。

压缩后备份文件和原文件应大小一致。

mapgis转换cad

mapgis转CAD先吧CAD图形另存为DXF格式（别存太高的版本2000的或2004等都可以）。

然后打开MAPGIS平台-图形处理-文件转换-之后就打开到数据转换界面-输入-装入DXF-文件-保存点和保存线就可以了。

如果得的CAD图形比较多还可以批量转换。

方法如下：把所有要转MAPGIS的CAD都转换为DXF（一个个的存嫌麻烦的话可以去网上下载一个叫Acme CAD Converter|Acme CAD的工具批量转成DXF）---然后同样打开MSPGIS平台-图形处理-文件转换-输入-成批转换DXF-再选择你需要转换的任意一个DXF，软件会自动把和你选择的这个DXF放在同一个文件夹的所有DXF全部转换掉，然后自动保存在DXF目录下，文件名和DXF的文件名一样但是边成后缀名为WT和WL的点线文件。

希望对你有帮助。

mapgis转CAD1．1 编辑数据转换用的对照表文件(1)对照表文件说明。

在安装目录下SLIB＼文件夹中，all2一map．pnt、all2一map．1in、cad—map．clr、cad—map．tab等4个文本文件分别是AutoCAD数据转Map．GIS的对照表文件。

其中：“al~一map．pnt”为AutoCAD的块名(符号)与MapGIS的编码对照表；“all2一map．1in”为AutoCAD的形名(线型)与MapGIS的编码对照表；“cad_map．tab”为MapGIS 的图层号与AutoCAD的图层名对照表；“cad—map．clr”为MapGIS的颜色号与AutoCAD的颜色号对照表。

(2)对照表文件编辑。

直接用Windows写字板或记事本方式，分别按以下格式对4个对照表文件进行编辑：arc—map．pnt(AutoCAD的块名(符号)与MapGIS的编码对应表)AutoCAD 中的块名(符号) MapGIS系统的编码(并非子图号)lO ll10 (三角点)依次列举出转换图形中所有的AutoCAD的块名(符号)和与之对应的MapGIS系统的编码。

Mapgis矢量化流程

Mapgis矢量化流程1、将图象转换成msi格式（1）打开Mapgis，选择图象处理—图象分析，然后选择文件—数据输入，出现数据转换对话框（2）可转换数据类型为JPEG，TIF，RBM，GRD，DOM，BMP文件，要提前将图件转换成以上格式（3）选择转换数据类型—添加文件—选择目标文件目录—点击转换，待显示“操作成功完成”后，关闭2、校正图象（1）图象处理—图象分析—文件—打开影像，打开之前生成的msi文件（2）镶嵌融合—控制点浏览，镶嵌融合—删除所有控制点，将无用控制点删除，镶嵌融合—添加控制点，在图像上选择控制点位置，位置越准确越好（F5放大，F6缩小），确定好控制点位置后，敲空格，输入坐标，点确定，控制点至少要4个才能较准确的控制整个坐标。

（3）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件如果图幅有固定图幅号可以自动生成图框进行校准，如下：（1）实用服务—投影变换—系列标准图框—根据图幅号生成图框，然后根据需要进行设置，确定后自动生成图框，文件—另存为，存在自己方便的地方（2）镶嵌融合—打开参照文件，分别打开图框的点文件、线文件、区文件，镶嵌融合—控制点浏览，可以看到图像上的控制点，镶嵌融合—删除所有控制点，将无用控制点删除（3）对比校正，镶嵌融合—添加控制点，选择图象上某一位置（F5放大，F6缩小），敲空格确定，再点击图框上同一位置，敲空格，点击确定，查看残差，残差越小越好（4）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件3、矢量化（1）图形处理—输入编辑，一直点确定，出现工作区之后，在左侧区域右击，选添加项目，将校正好的msi文件添加到工作区，点击“1:1”图象会在右侧区域显示（如果选择了自动生成图框，也要把图框的点文件、线文件、区文件添加进去）（2）线文件，在左侧区域右击，选择新建线，修改文件名和存储路径，在线编辑中选择“输入线”（或使用线编辑工具条），进行线矢量化，删除、更改等操作都在线编辑中快捷键：F5放大、F6移动、F7缩小、F9撤销前段线、F11换另一边线头、F12捕捉线头线尾（3）点文件，在左侧区域右击，选择新建点，修改文件名和存储路径，在点编辑中选择“输入点图元”（或使用点编辑工具条），选择输入类型（注释、子图、圆、弧等），修改合适的注释高度、宽度、间隔、角度、颜色等，点击确定，输入点图元，删除、更改等操作都在点编辑中（4）区文件，在左侧区域右击，选择新建区，修改文件名和存储路径，区编辑之前需要用线将要编辑的区域围起来，注意一定要是闭合的曲线（Ctrl+右键自动闭合），之后选择区编辑中的“线工作区提取弧”，刚才画出来的闭合曲线会变颜色，然后区编辑—输入区，在闭合区域单击，选择填充颜色、填充图案，然后点击确定，其余各项操作均在区编辑中（5）矢量化完毕后，保存工程和项目。

MapGIS6.7教程之整图变换

包括整幅图形的平移、比例和旋转三种变换。

整图变换包括点文件、线文件和区文件的变换，在复选框中勾选表示对应的图元文件要进行变换。

该功能有如下两种情况：
(1) 键盘输入参数：选择键盘输入参数编辑器弹出变换输入板，用户可选择变换文件类型。

用户根据需要输入相应的平移、比例、旋转参数。

(2)光标定义参数：选择光标定义参数，系统需要用户用光标先定义平移原点、旋转角度后弹出变换输入板，并将这些参数放入对话框中，用户可进行修改。

①平移参数：按系统提示从键盘上输入相应的相对位移量后，即将图形移到了相应的位置。

②比例参数：利用这个变换可以将图形放大或缩小。

在X、Y两个方向的比例可以相同也可以不同。

当您输入x、y方向的比例系数后，系统就按您输入的系数对图形进行变换。

③旋转参数：将整幅图绕座标原点(0,0)，按您输入的旋转角度旋转，当旋转角为正时，逆时针旋转，为负时顺时针旋转。

特别的，在点变换的下边，有一个“参数变化”选择项，当选择时，表示在进行点图元变换时，除位置坐标跟着变换外，其对应的点图元参数也跟着变化，如注释高宽、宽度等。

MAPGIS 图层转换问题

MAPGIS 图层转换问题作图过程中，出现如下问题：参数比例不是1：1，这样在投影变换或者转换成标准图框的过程中会出错。

应做如下改正：在工程输出对话框中，得出X轴、Y轴比例为1000，结合设置地图参数对话框，可以得出此图实际参数缩小1000倍，在打印时又放大1000倍。

在全图所有图层处于编辑状态下，在工作台空白处右键选择“修改地图参数”，如下图：右下角勾选“对工程预先设置地图参数也修改”选项，点击左侧的“进行设置”按键，出现如下图界面，选择“单位及比例尺”对以上参数作如下修改：在“图幅范围”对话框中，输入本图的范围：设置完成后，点击“确定”，然后“1：1复位图层”，全选所有图层“保存所选项”，“保存工程”。

在此一定要退出后再重新打开工程。

在读图时还发现此图显示单位为“米”，在此也一并修改下，选择“设置”菜单下“设置显示坐标”，把右边数据单位改为“毫米”完成后全选保存项目和工程。

选择“其它”菜单下的“整图变换”→“键盘输入参数”命令：作如下设置：在些没有勾选右边的“参数比例变化作用于图形参数”，是因为查看了此图的点文件的参数，大小是正常的，如果勾选后，会变大1000倍。

我想这张图别人在修改前是没有勾选的。

当然了具体情况还要看以后修改的图的具体情况才能定。

修改后全选保存项目和工程。

在此一定要退出后再重新打开工程。

接下来选择“工程输出”选择“文件”→“页面设置”：右上角“自定义幅面”下拉键头→“系统自动检测幅面”：点击“确定”。

然后再选择“文件”→“页面设置”：把“X轴比例”和“Y轴比例”改为“1”，点击“”确定。

再重复选择“文件”→“页面设置”→“自定义幅面”下拉键头→“系统自动检测幅面”，然后返回“编辑状态”，保存并退出，修改完毕。

mapgis整图变换的问题解决

1.点、线、面变化：图形的位置发生变化，但是大小不变，即x、y轴按设定比例缩放
2.参数变化：图形大小（高度、宽度）按设定比例缩放
3.比例参数：缩放比例
4.参数比例变化直接作用与图形参数：若勾选则图形参数按设定比例缩放，并且大小也相
应变化；若不勾选则图形参数不变，但是大小按设定比例变化，且再输入图元时也是相应比例缩放（mapgis会自动记住这个比例，并会自动保存记忆到点线区文件中，下次在点线区中输入文件时会记住这个比例自动缩放）。

5.给定原点变换可指定变换后的位置
注意：若只是变换现有内容，而不需要输入新内容，“参数比例变化直接作用与图形参数”勾选与不勾选关系都不大，若变换现有内容，需要输入新内容，“参数比例变化直接作用与图形参数”需要勾选，不然会出现输入新内容的参数按记忆比例缩放。

mapGis67转CAD步骤

mapGis67转CAD步骤mapGis6.7转CAD图步骤：一、安装mapGIS1、打开软件安装文件夹，将破解狗安装好2、安装mapGISl软件3、将Slib(锡）文件夹复制到C:\mapgis6.7\4、运行程序，（1）设置：a、目录设置到需要转换的文件夹下B、系统库目录设置到Slib(锡）下C、确定二、准备转图我们的剖面图是1：500的，因此得先预处理。

1、点击图形处理→输入编辑，出现对话框时点取消2、点击打开，打开要转换的mapGis图形3、刚打开时，屏幕上什么也没有，左击图形区，菜单由灰转黑后，点击1：1图标4、看左边5个文件是否全部显示成紫红色，如上图右，如果不是，选择图标为白色的文件（如9线样.WP），点右键，选择编辑，然后会变红。

5、选择“其它”→“整图变换”→“键盘输入参数＿K”6、出现如下对话框，将“变换类型”全部选中（打√），比例尺参数改为X＝2、Y＝2，然后确定。

7、关闭文件，出现对话框时全部点“是”三、转换1、打开mapgis6.7主程序，2、选择“图形处理”→“文件转换”3、点“文件”菜单，分别选择“装入点”、“装入线”、“装入区”，将刚转换好的文件分别装入，注意：5个文件均需装入。

5个文件分别是点文件一个（××线剖面图.WT）,线文件两个（××线剖面图.WL、××线样.WL），区文件两个（××线剖面图.WP、××线样.WP），有时文件夹中会有临时文件，不要装入，如9线文件夹中的110.WL、界线.WL、112.WP。

4、5个文件全部装入后，点击顶部的“输出”→“全图形方式输出DXF菜单5、出现对话框，一个是蓝色，一个为白色，将白色的点一下，均为蓝色后，点确定（下同）7、全部确定后，出现对话框，在文件名框中输入文件名。

如9线剖面图，保存8、出现下面对话框时点长度，然后“确定”9、又出现对话框时，点取消10、再出现对话框时，点面积，确定11、等待。

mapgis图形变换

显示问题1、Mapgis比例尺Mapgis内部默认比例尺为1：1000，即1mm代表1m，就是说输出时页面设置中X、Y比例均为1时，表示的是比例尺为1：1000；假设需要比例尺为1：50000，即缩小50倍，则X、Y比例均设为0.02即可。

2、mapgis屏幕坐标显示mapgis屏幕显示的值是以高斯平面直角坐标系为基准的，而且与投影参数的单位选择有关，比如屏幕上一点的高斯坐标512公里(一般图框注释上会有)，如果成图比例尺为1：100000，高斯mm坐标，则屏幕坐标为512km*1000=512000m,再*1000为512000000mm,除以比例尺100000,就是5120。

如果比例尺是1：50000，则屏幕坐标就是512000000mm/50000mm=10240。

用这种方法就可以判断图件的投影位置是否正确。

（当然要注意区别3度带和6度带中央经度相同时的情况。

）3、Mapgis中生成的图框坐标怎样与显示的坐标一致只要在图像分析中采用自动图副号生成标准图框后，所校正后的图像和图形坐标是一致的，如果你采用了投影变换生成的标准图框的话（如1：5万），则校正后的图像和图形坐标不一致，相差50倍！原因是自动形成的图框比例为1：1000，而投影变换形成的为1：5万！工程图例制作描图之前须先读图，归纳出你所要描的这幅图有多少图像要素，然后再依此制作图例板。

图例版可以方便地提取图形固定参数和固定属性，也可以方便地进行图形参数的统改，MAPGIS6.7还提供了一种关联技术，让图例中的不同要素与不同的文件进行关联，这样在输入时，就可以大大提高作图的效率。

第一步：新建工程（注意，图例版只能在工程状态下才能新建、使用）。

在新建工程完成后，将出现两个窗口，右边的窗口为图形窗口，左边的为工程的文件管理窗口（如果看不见左边的窗口，请用窗口/显示工作台功能，将工程管理窗口显示出来）第二步：在工程管理窗口中点击鼠标右键，在弹出菜单中选择新建工程图例功能，将会弹出一个“工程图例编辑器”。

mapgis文件与cad文件之间的相互转换

一、mapgis 管网文件转换成cad1、打开mapgis 信息系统，调整至需要转出的大小。

选择矩形，如全部转换选全区。

2、如选择矩形，在右侧图形区域画选需要选择的方框。

点选后线框变成红色。

3、工具—区域剪裁—非模版剪裁4、保存文件（最好但建文件夹。

）比例等均不调整，直接确定。

5、在区域剪裁成图输出中放大窗口看是否剪裁齐全，如没有剪裁齐全，重复以上步骤，在步骤2后将图形放大到可以清晰看到文字和井位后再剪裁，几次都不行就关闭所有文件，重新打开再来。

选择6、打开mapgis主菜单---图形处理---文件转换7、选择文件--装入点（装入刚剪裁的点文件“*.wt”）---装入线（刚剪裁的线文件”*.wl”）最好一次装入同一种管线的点（两种）和线文件8、复位窗口，看看是否所要输出的线和点都在，9、输出---部分图形方式输出dxf，一路确定。

存储为“*.dxf”如有两个管点文件的时候，需选择一个管点和一个管线输入，在选择另外一个管点输出。

10、所有管点、管段都输出成若干dxf后，在cad中调整颜色及图层。

二、Cad转换成mapgis文件1、将cad另存为*.dxf文件…2、打开mapgis主菜单---图形处理---文件转换3、输入，装入dxf，选择不转出的图层，（如不选择，则全部转入）4、文件，换名存点。

换名存线，，即将cad转换成mapgis格式的点、线文件。

5、注意第三步骤中，如全部转出，在mapgis中都将成为同一层文件，如选择逐个图层转出（每次只留一个图层，其他都选择不转出），在mapgis中也是和cad益阳的若干图层（点、线文件）。

mapgis软件图形转换

一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单"其他-＞OLE拷贝",接着打开word,点取"粘贴".-Mapgis数据就复制到word文档里.二、空心字格式使用空心字时,字体采用相应字体编号的负数.如：-3表示黑体空心字.三、合并区1、可以在屏幕上开一个窗口,系统就会将窗口内的所有区合并,合并后区的图形参数与属性与左键弹起时所在的区相同.2、也可以先用菜单中的选择区功能将要合并的区拾取到,然后再使用合并区功能实现.3、还可以先用光标单击一个区,然后按住 CTRL 键,在用光标单击相邻的区即可.四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定.五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式.2．在MAPGIS主程序中选择"文件转换".3．输入中选择转入DXF文件,确定并复位4．保存点线文件〔面无法转化〕六、MAPGIS转化为CAD1．在MAPGIS主程序中选择"文件转换".2．分别装入点线文件,复位并全选.3．输出中选择"部分图形方式输入DXF"全选并确定.4．打开保存的DXF文件,用CAD复位显示图形,并改字体样式.5．保存成CAD格式.七、如何把JPG格式的转成MSI格式图象处理----------图象分析模块.在里面点：文件--------数据输入--------转换数据类型〔选JPG〕---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为MSI文件格式后再在输入编辑里,导入后矢量化.八、在电脑里如何做剖面图,不用手画,而且精度更高！1、先把MAPGIS图生成JPG格式,在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字〔根据剖面图的比例和JPG图的比例关系得出〕；然后按需要裁剪,以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件,新建线和点文件,以剖面线为水平的X轴,画垂直X轴的线为Y轴,以剖面线起点的位置为坐标原点,以剖面线起点的高程为起始Y轴刻度,在X和Y轴上标上相对应比例尺的刻度.4、以图上等高线和X轴交点为垂足画垂直X轴的直线,以等高线的高程画垂直于Y轴的直线,上述两直线相交点就是我们要求剖面轮廓线的拐点,把这样一系列的点连起来就成了剖面图的轮廓线.5、最后再整饰一下,就作成了剖面图.其实也可以直接在MAPGIS中直接做,这样就省了用PHOTOSHOP这一步骤,但这样很容易破坏原文件.〔如果是已成的矢量图,目前可以用些软件实现剖面自动生成了如Section等,注意剖面方向和比例尺等些因素,要是在平面上加个钻孔或其他地质内容,可以把剖面线和地质内容同时复制出来,再在其他里整图变换成剖面的比例,然后把剖面线和地质内容粘贴进去,并旋转使起点对齐,从地质内容〔地质界线,探槽,浅井等〕和剖面线交点处,向下投在已成剖面上即可....〕九、工程打印输出方法MAPGIS提供三种输出方法：windows输出、光栅输出、PostScript输出；1、windows输出"windows输出"是MAPGIS平台利用windows的GDI,在各种打印机,绘图仪上输出,输出设备必须安装好对应的windows输出驱动程序.由于在整个打印过程中MAPGIS没有做任何的处理,只是调用了windows的打印驱动来打印输出各种图件,所以如果这时出现打印问题,应该优先考虑是不是页面设置和硬件上出了问题.对于"windows输出",由于受到输出设备的windows输出驱动程序与输出设备的内部缓存等因素的限制,在输出一些比较复杂的图形时,可能有的图元、线型或者颜色不能正确输出,并且部分数据的处理会比较慢,这种情况只有在"光栅输出"下才能解决.2、光栅输出MAPGIS光栅输出是为了解决复杂图形的输出以与部分绘图仪的设备内存限制等问题而设计的,它极大的提高了大幅面地图的输出速度.MAPGIS 设计了一个针对地图处理的高速软件RIP,它先对图形进行分色光栅化,形成供打印机与彩色喷墨绘图仪输出用的分色光栅文件,然后再驱动彩色喷墨绘图仪进行输出.3、PostScript输出PostScript输出,主要应用于地图的出版印刷中,所以普通客户用的很少.问题：打印镜像,即打印一幅完整的图后,又连续出两张或三张纸,或是空纸,或只打印了图形的某个边等多种情况？解答：该问题的实质是页面设置的大小和后面的纸张设置的太小不匹配造成的,也就是说纸张容不下要打印的幅面了,MAPGIS自动出现了分页的情况,比如在页面中设置幅面设置为A 4、后面纸张尺寸设置时纸张类型又设置为A4,这样打印时一定会出现镜像问题.该问题的解决方法就是页面设置按照要求设定,而后面的纸张的设置则不要受此影响,纸张实际大小是多少就设置多少.另外可能的原因还有"飞点"和"打印机内存不够或内存泄漏"等情况.若出现"飞点",利用"输入编辑"模块中的"文件压缩存盘"功能去除飞点.若是"内存泄漏"等原因,最好将打印作业清除后,重新启动打印机.十、mapgis中坐标单位的问题MAPGIS中的数据是1：1的比例尺〔即与实际地物等大〕,米的坐标单位.而按图幅输出时,实际地物是缩小了一个比例尺的倍数画到图纸上的,为了方便读取图纸坐标,图纸坐标的坐标单位一般是毫米,所以要得到真实坐标,必须乘以比例尺的倍数来得到1：1的比例尺,再除以1000将毫米转换为米.十一、MAPGIS投影坐标类型中,大致有五种坐标类型1.用户自定义也称设备坐标〔以毫米为单位〕,2.地理坐标系〔以度或度分秒为单位〕,3.大地坐标系〔以米为单位〕,4.平面直角坐标系〔以米为单位〕,5.地心大地直角.说明：MAPGIS中的大地坐标系其实是投影平面直角坐标系高斯克吕格投影类型中的一个情况,比例尺分母为1,单位为米.因为此时的图形坐标和实际测量的大地坐标是一致的,所以成为大地坐标系.测量学中的大地坐标系并不是上述的含义,它是大地地理坐标系的简称.地球椭球面上任一点的位置,可由该点的纬度<B>和经度<L>确定,即地面点的地理坐标值,由经线和纬线构成两组互相正交的曲线坐标网叫地理坐标网.由经纬度构成的地理坐标系统又叫地理坐标系.地理坐标分为天文地理坐标和大地地理坐标,天文地理坐标是用天文测量方法确定的,大地地理坐标是用大地测量方法确定的.我们在地球椭球面上所用的地理坐标系属于大地地理坐标系,简称大地坐标系.西安80坐标系与54坐标系其实是一种椭球参数的转换,作为这种转换在同一个椭球里的转换都是严密的,而在不同的椭球之间的转换是不严密,因此不存在一套转换参数可以全国通用的,在每个地方会不一样,因为它们是两个不同的椭球基准.十二、进行设备坐标转换到地理坐标的方法第一步：启动投影变换系统.第二步：打开需要转换的点〔线,面〕文件.〔菜单：文件/打开文件〕第三步：编辑投影参数和TIC点；选择转换文件〔菜单：投影转换/MAPGIS 文件投影/选转换点〔线,面〕文件.〕；编辑TIC点〔菜单：投影转换/当前文件TIC点/输入TIC点.注意：理伦值类型设为地理坐标系,以度或度分秒为单位〕；编辑当前投影参数〔菜单：投影转换/编辑当前投影参数.注：当前投影坐标类型选择为用户自定义,坐标单位：毫米,比例尺母：1〕；编辑结果投参数〔菜单：投影转换/设置转换后的参数.注：当前投影坐标系类型选择为地埋坐标系,坐标单位：度或度分秒〕.第四步：进行投影转换〔菜单：投影转换/进行投影投影转换〕.十三、MAPGIS把经纬度坐标转换为大地坐标投影变换下的"投影转换"菜单下"输入单点投影转换".设置"原始投影参数"和"结果投影参数",并将已知点输进去"投影点",影转换模块,投影转换菜单下,输入单点投影变换功能.设置当前投影：地理坐标系,单位可以是度,分,秒或ddmmss格式.根据数据决定.如数据是98.78度,那么你的单位就是度.依次类推.设置目的投影：投影平面直角坐标系,高斯投影,比例尺分母是1,单位是米,根据你的经度范围输入中央经度.其他不用设置,点击投影点按钮,在右边就计算出该点的大地坐标.十四、点位置坐标批量导出在实际工作中, 我们经常需要在某一面图面上同时读出多点的位置坐标至表格中,如在收集的化探实际材料图上,分布有大量的采样点,而这些采样点的坐标对于下步圈定重新某元素的等值线是非常重要,如果一个一个的读出并填制成表,则工作量是十分大.那么有没有快速的方法呢？答案是肯定的,而且不只一种方法可实现.第一种方法：〔1〕进入投影变换模块,对点文件的属性结构进行编辑,增加x字段和y字段,当然这两个字段的的数据类型要选为双精度型或浮点型,设置坐标的小数位数后,在工具菜单中选择点位置转为属性,选择图形坐标的x、y所对应的字段,转换即可.〔2〕打开已转为属性的点文件,进行文本转换即可,然后利用WORD进行文本转为表格,将表格复制到EXCEL.第二种方法：基本原理是利用MAPGIS67中的"文件转换"模块实现的.具体操作是：〔1〕打开MAPGIS67中的"文件转换",装入点文件〔不管是否赋属性〕,然后在"输出"选单下,选择"输出MAPGIS明码格式"单击注意：在选择"输出MAPGIS 明码文件"之前,最好进行一下"重设省缺ID"〕,保存为"*.wat"格式文件.〔2〕用记事本打开"*.wat"格式文件,选项中从出现坐标的第一行开始至结束的数据,复制粘贴至WORD文档中,用第一种方法转换到EXCELK表中即可.第三种方法：是借助与MAPGIS兼容的MGT6辅助软件实现.它具有操作步骤简单,实有性强.具体操作是：〔1〕进入MGT6界面下打开需转换的点文件,在编辑工具选单下,点击"点位赋至属性"；〔2〕打开新的EXCEL表,然后进入MGT6,在EXCEL选单下,点击"属性-＞表格"即可.至此在刚打开的EXCEL表中已有各点的位置坐标了. 下面是转换过程的一个简单的操作演示. [提示]MGT6是一功能较好MAPGIS辅助绘图软件,功能较为实用, 在我们的地质工作中有实际意义主要还有:带捕捉功能多段线编辑、卡断线、线卡断线、插入整个表格、插入选择单元格、导出线拐点坐标、自动闭合线、自动拟合线等.十五、MAPGIS里如何测量角度值造两个同样的子图〔线状的〕,一个子图重合一条边,然后查看参数中,两个子图旋转角度的差.也可用其他二次开发软件更加方便的量取了.十六、MAPGIS中,如何把相片插入到工程文件中？新建一个点文件,插入点,然后在点类型那里选择,图象.还可以将照片转化成msi文件,插入工程,但是MSI文件排起版来可能不太方便！！用点文件,插入点,排版方便,但是提醒楼主注意一下点文件的存储路径,尽量不要改变！如果仅在您的系统中使用,可能没什么问题,就怕别人拷图的时候,丢了点文件！！实在不行,可以在MAPGIS中将图做好,需要贴照片的地方留空,然后输出成TIFF格式,在PHOTOSHOP中将照片贴上不就行了,有个前提就是您的最终用途是出版或印刷或者提交图像格式,不能生成电子地图.十七、我##用６度分带和３度分带：1：2.5万与1：5万的地形图采用6度分带投影,即经差为6度,从零度子午线开始,自西向东每个经差6度为一投影带,全球共分60个带,用1,2,3,4,5……表示．即东经0～6度为第一带,其中央经线的经度为东经3度,东经6～12度为第二带,其中央经线的经度为9度.我省位于东经113度－东经120度之间,跨第19带和20带,其中东经114度以西〔包括阜平县的下庄乡以西、平山的温塘、苏家庄以西,井陉的矿区以西,邢台县的浆水镇以西,武安的活水乡以西,涉县全境〕位于第19带,其中央经线为东经111度；114度以东到山海关均在第20带,其中央经线为117度.1：1万的地形图采用3度分带,从东经1.5度的经线开始,每隔3度为一带,用1,2,3,4……表示,全球共划分120个投影带,即东经1.5～4.5度为第1带,其中央经线的经度为东经3度,东经4.5～7.5度为第2带,其中央经线的经度为东经6度．我省位于东经113度－东经120度之间,跨第38、39、40共计3个带,其中东经115.5度以西为第38带,其中央经线为东经114度；东经115.5～118.5度为39带,其中央经线为东经117度；东经118.5度以东到山海关为40带,其中央经线为东经120度.地形图上公里网横坐标前2位就是带号,例如：我省1：5万地形图上的横坐标为20345486,其中20即为带号,345486为横坐标值.当地中央经线经度的计算六度带中央经线经度的计算：当地中央经线经度＝6°×当地带号－3°,例如：地形图上的横坐标为20345,其所处的六度带的中央经线经度为：6°×20－3°＝117°〔适用于1：2.5万和1：5万地形图〕.三度带中央经线经度的计算：中央经线经度＝3°×当地带号〔适用于1：1万地形图〕.十八、mapgis67里解析造线功能简介1、极坐标定点极坐标定点的功能是通过输入角度和距离来定点,输入的角度是指垂线和逆时针方向之间的夹角.距离是指输入线的长度.2 、键盘输入点1〕坐标值输入在对话框中直接输入 XY 的坐标值,点击"加点"即可.如有输入错误可进行"退点"操作,同时系统在对话框里显示当前的 XY 坐标值.2〕距离交汇输入当前点的坐标值加上您在对话框里输入的 XY 的坐标值就是您得到点的坐标值.3 、输入定长线直接在弹出的对话框里输入线段的长度即可.4 、角度距离定点1〕选择线段在对话框里输入角度和距离值,鼠标选择需加点的线段,系统捕捉线段上最近的点,根据输入的角度和距离值定点.2〕顺序定点在对话框里输入角度和距离值,点击生成点,系统沿输入线的方向上加点,输入的角度是指与线逆时针方向的夹角.5 、求垂点点击"选择线段",用鼠标选择需求垂点的线段,然后选择两种求垂点的方式,最后选择"生成点",系统将在您选择的线段上生成垂点.十九、mapgis结合excel作资源量估算图传统的资源储量估算图的作法效率低而且容易出错,借助mapgis与excel来完成资源量估算图,不失为一种新的选择.下面结合自己的经验,论述一下用mapgis结合excel作资源量估算图的过程.1、图框的生成以前手工绘图的时候,做一幅图一般是先打好网格,再逐网格来绘制,这样能够减少误差.现在有了电脑,一般是先用电脑生成需要的图框,再把图配准到图框中,再来处理.生成图框很重要.Mapgis提供了两大类图框的生成,一是经纬网图框,二是公里网图框.一般在资源储量核实中用得最多的是公里网图框.公里网图框的生成很简单,打开mapgis投影变换模块,打开键盘生成矩形图框,根据需要填写相应的参数即可生成.需要注意的是,坐标系一般填写国家坐标系,起始带号填写相应的带号,标注一般为公里值,因为一般图都不规则,矩形分幅方法选择任意公里矩形分幅,比例尺分母在图上都能找到,网起始值指的是公里网从哪儿开始,比如左下角坐标为2735232.33,35437248.11,1:5000的图,网起始值x填写为437.5,网起始值y填写为2735.5.对1:5000的图网间隔一般为0.5,而且将左下角平移为原点不要打钩,这样才方便后续工作.2、拐点投影与坐标转换在作资源量估算图的过程中,把已知的坐标点投影到图上,并进行坐标变换经常要用到,比如矿权范围坐标,作为资源量估算来讲,矿权范围很重要,把拐点坐标很精确的投影到图上,以便确定面积,并根据需要进行转换,以确定经纬度位置等等.而mapgis软件就提供了这样的方便,打开mapgis,打开投影变换模块,无论用用户文件投影或单点投影变换,可以把点投影到相应比例尺的图上或进行坐标变换.需要注意的是,用户投影参数与结果投影参数一定要搞清楚,否则会出现错误的结果,如果仅仅是为了坐标变换,比如要结果为3度带或6度带的高斯坐标,结果投影参数的比例尺分母一定要设置为1,单位为米.而要经纬度坐标,单位则要定为或度、或分、或秒,虽然用DDDMMSS.SS也可以,但有些误差.在要求不是很严格的时候,也可以用.当然,如果点很少的情况下,也可以直接在输入编辑模块中用定位点来投影,实际上在资源储量核实中的坐标,一般都是大比例尺的高斯平面直角坐标,在mapgis中的坐标表示公式为：横坐标x＝高斯坐标y〔不要带号〕/〔比例尺分母/1000〕纵坐标y＝高斯坐标x/<比例尺分母/1000>比如：高斯坐标为x＝2764650,y＝35400500,放到比例尺为1:5000的图上,图上坐标一般为：横坐标x＝80100,y＝552930.这样做的前提条件是用mapgis生成的标准图框没有平移到原点.3、图像配准有了图框,投了拐点,在拷贝相应的图签,写上相应的图名,一幅的图的框架基本构成了,在这样一个框架的基础上,把各煤层扫描的储量图配准的这样一个统一的图框中,根据需要进行切割,图像处理模块发挥了重要作用.打开mapgis图像分析或镶嵌配准模块,把扫描的tif图像转换为msi图像,进行配准,在这个过程中需要注意的是,配准所选的点一定要均匀分布,而且点越多越好,校正的时候可以选择用影像精校正,这样出来的图较准确.最后可以用标准图框生成的区来进行切割.以方便打印光栅.4、矢量化矢量化和其它的矢量化没有什么区别,需要注意的是,造区的时候,如果为煤矿,且有底板等高线,块段的边界一般以底板等高线和勘探线为界.另外每一块段最好造一个区,并且在区属性结构中增加一个块段号字段,填写相应的块段号作为属性,方便区属性的输出.5、量算面积与资源量估算最后一步就是计算资源量,通过mapgis的区属性,很容易读出面积,再调入excel中进行计算,不容易出错.在mapgis中,打开属性管理模块,输出相应的区属性,区属性输出时,一般输出为dbf的格式,方便调入excel中进行资源量计算.然后打开excel,读入区属性,因为区很多,怎样识别你所要的区呢,块段号字段发挥了重要作用.需要注意的是,区属性中的面积单位一般为平方毫米,要根据比例尺转换为平方米才能满足需要,即乘于常数即可,常数为比例尺分母除以1000后的平方值,然后再填写相应的参数进行计算即可.在计算的过程中,为了跟计算器算的结果一致,需要用到sum与round函数,sum函数用于求和,round 函数的功能是返回某个数字按指定位数取整后的数字,语法是：ROUND<number,num_digits> Number 需要进行四舍五入的数字.Num_digits 指定的位数,按此位数进行四舍五入.最后再把excel算的结果表"复制",在cad中"选择性粘贴",修改完善后再转入mapgis放到资源估算图上.〔可用其他二次开发软件实现了如mgt6〕以上过程,越大、块段数越多的项目,越能简化工作,通过mapgis结合excel 来作资源量估算图,给地质人员带来了很多方便,随着软件的发展和软件使用者的熟练,必将给地质人员带来越来越多的方便.二十、其他1、如何捕捉线的节点在输入线时,将鼠标移至你需要捕捉的节点附近,先按住键盘上的SHIFT键〔注意不要松开〕,再单击鼠标左键.就可以捕捉到离光标最近的节点.2、如何捕捉线上的任意位置〔也就是即时靠近线〕在输入线时,将鼠标移到你需要靠近的线的附近,按一下键盘上的F12键,弹出一个对话框,选择靠近线选项,再单击确定就行了,很简单的.3、相交线剪断功能相交线剪断功能,顾名思义就是将两条相交线从它们相交处剪断,在弹出菜单中有两种功能：不剪断母线和剪断母线.所谓母线就是参考线.我们没有必要过多的去追究什么是母线,只要记住你所选择的第一根线就是母线,就行了.4、如何操作相交线剪断功能先选择功能菜单：线编辑/相交线剪断/剪断母线,然后选择两根需要剪断的线.〔如果用不剪断母线功能,注意选择线的先后顺序,第一次选择的线为母线,第二次选择的线就是要剪断的线〕.二十一、工程图例制作图例版可以方便地提供取图形固定参数和固定属性,也可以方便地进行统改图形的参数,在MAPGIS6.7还提供了一种关联技术,让图列中的不同要素与不同的文件进行关联,这样在输入时,就可以大大提高作图的效率.如何制作图例,上面所说的如何实现呢？〔注意：图例版只能在工程状态下才能新建,使用〕第一步：新建工程〔注意：图例版只能在工程状态下才能新建,使用,所以要先新建一个工程〕.在新建工程完成后,将出现两个窗口,右边的窗口为图形窗口,左边的为工程的文件管理窗口〔如果看不见左边的窗口,请用窗口/显示工作台功能,将工程管理窗口显示出来〕第二步：在工程管理窗口中点击鼠标右键,在弹出菜单中选择新建工程图例功能,将会弹出一个"工程图例编辑器".第三步：编辑分类〔如果你想实现文件与要素之间的关联,这一步就必需编辑,反之,可以不编辑〕.分类是一个广义的概念,是一类要素的总称.分类与图例的关系是分类中包含许多的图例.在编辑分类还有两个按钮,即修改属性结构和修改属性内容,其功能主要用于编辑缺省属性结构.第四步：编辑每个分类中的具体图例以与每个图例的缺省属性.第五步：在工程文件管理窗口中点击鼠标右键,在弹出的菜单中选择新建文件功能,在此新建两个文件.用来存放个要素的,并分别对这两个文件定义属性结构.第六步：在工程管理窗口中击鼠标右键,弹出菜单中选择关联图例文件功能.弹出一个对话框,选择一个图例文件.第七步：进行文件与分类的关联.双击每一个文件后的说明位置,弹出一个对话框,在分类码处输入一个分类码,每个文件都要与某一个分类码进行关联.第八步：在工程管理窗口中点击鼠标右键,弹出菜单中选择打开图例版功能.下面就可以使用了.11 / 11。

mapgis投影转化步骤(国家标准地形图)

Mapgis投影变换步骤(以1:1万标准框为例) 1.打开投影变换界面，打开文件，1:1显示：
2.选择投影转换菜单，选择“P进行投影变换”子菜单:
3.选择文件，把“转换过程中使用文件中的TIC点”前的勾去掉：
4.设置“当前投影”：
坐标系类型为“投影平面直角”
椭球参数为“西安80”
投影类型为“高斯克吕格”
比例尺分母为“1”，坐标单
位为“米”
投影带类型为“3度带”
投影带序号为“37”
（注;投影带序号在地形图上可以查到）
5.编辑目的投影,坐标类型为“地理坐标系”，椭球参数为“西安80”，坐标单位为“度”
6.开始转换----确定:
7、点击1:1还原显示，选择已投影好的未命名文件，确定：
（注：不可同时选中投影前的文件，两者坐标系不同，系统不显示）
8.把投影好的文件另存，并重命名：
9.新建一个工程，把投影好的项目文件放入工程中：1）新建工程：
2）编辑参数：
（注：必须把椭球面高程从-0改成0，这是win7内核与winXP不同引起的错误。

）
这些工程参数，在投影转换的工作空间可以查到：
添加项目：
保存工程，就可以退出了。

09.MapGIS投影转换

MapGIS投影转换
1、打开投影变换模块，打开需要投影变换的地图(图层)。

注：在输入编辑中打开工程1：1的坐标单位是米，而在投影转换中打开是毫米为单位，可能是由于MapGIS绘制图形的单位是毫米造成的，而此处打开不是以工程的形式打开造成的。

图0
图1
2、菜单“投影转换”->“工作区直接投影转换，弹出如下图3对话框，点击“选择文件”，出现图4，选择要转换的图层。

图2
图3
图4
3、点击图3对话框中的“当前投影”按钮，出现图5对话框，根据具体情况，同一设置选“否”，设置当前投影参数，同样设置“目的投影”参数，本例由1：1转换为1：2.5万的，由于打开文件时坐标单位由米自动读为毫米（MapGIS内部问题），因此设置目的投影时候，比例尺直接改为25即可（单位为米）（如图7），或者使用MapGIS一致的单位mm，则比例尺分母使用25000（如图8）。

最后点击开始转换按钮。

图5
图6
图7
图8
4、转换后的地图如图9。

单位是mm或者m，不过结果都是对的。

此处只介绍了从打开工作区进行的投影转换，还有成批文件转换，单文件转换等，比例尺的
设置是一样也是最重要的，其他都很简单。
